Разгон батареи отопления | Di Halt

Межсезонье. На улице холодно. Коммунальщики, пидорасы, жмотят отопление. Батареи греют в пол силы. Дома дубак. Лысый котик мерзнет и страдает. Доколе?! Думаете я побежал за электрическим обогревателем? Да хрен-с-два! Наш метод — разгон батареи отопления.

Итак, согласно нормативам на каждую комнату должно быть определенное количество секций батареи отопления. Количество зависит от метража. Средняя мощность одной секции чугунного или алюминиевого радиатора около 200Вт. Но это пассивная теплоотдача, а ведь тепло можно принудительно отобрать! Этим и займемся

Грабь награбленное!
Если на выходе батарея теплая, то значит есть где урвать еще энергии. Есть потенциал для разгона! А хороший разгон немыслим без хорошего охлаждения! Посему двигаем за кулерами.

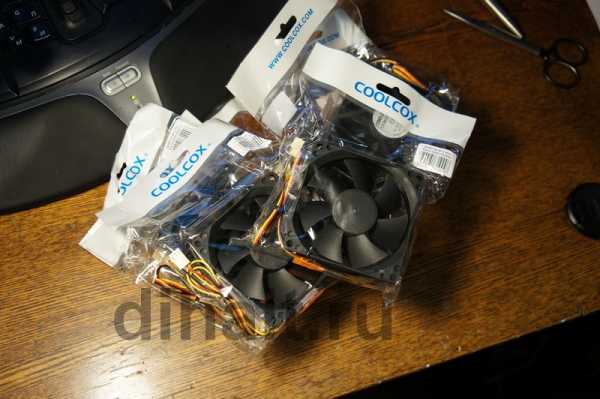

Я решил не париться и купил самых дешманских кулеров. По 40р штука. Обычныйх 80х80х25. Они в аккурат по ширине секции радиатора. Сразу десяток взял:

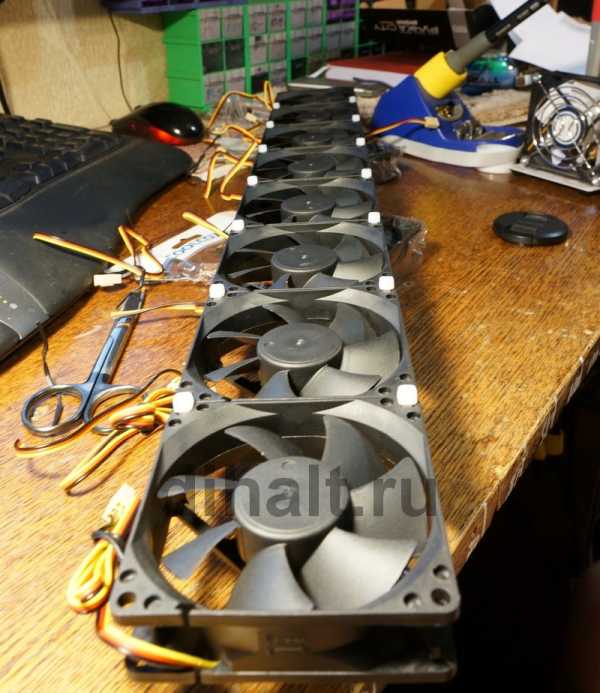

Дальше соединил их стяжками в могучую батарею:

Для соединения использовал пластиковые стяжки:

Это быстро, просто и надежно. Если хорошо затянуть, то будет как литая.

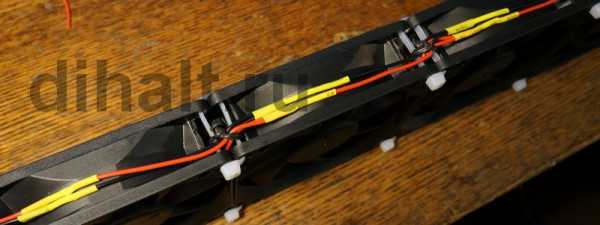

Затем все пропеллеры соединяем параллельно. Желтый провод, если есть, откусываем и выбрасываем. Это датчик скорости, он нам не нужен. А все красные соединяем вместе с красными. Черные с черными.

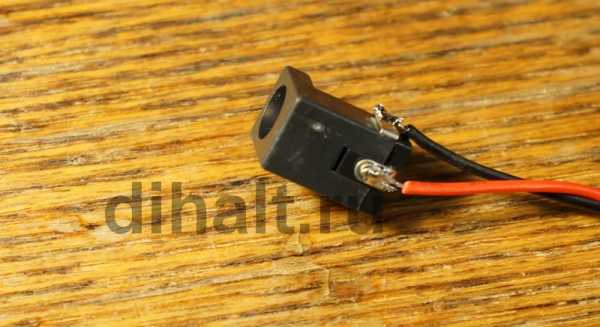

Осталось подцепить коннектор:

Если коннектора нет, то не беда. Можно тупо скрутить провода с блоком питания.

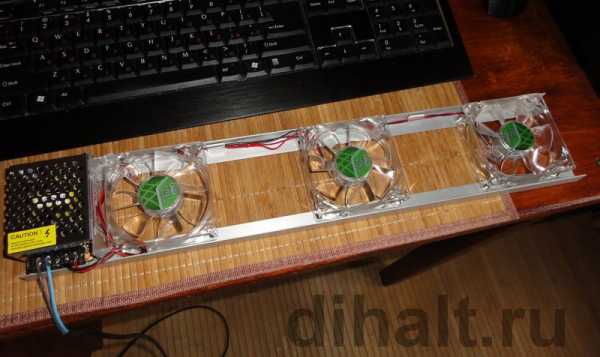

И взять блок питания от роутера. Блок можно брать совершенно любой. Лишь бы он давал ток от 1А и напряжение на выходе было постоянным, т.е. DC. Сама величина напряжения может быть от 5 до 15 вольт. Чем выше вольтаж тем эффективней, но тем и шумней. На 15 вольтах батарея превращается в могучий тепловентилятор, прокачивающий комнату за считанные минуты.

Я взял на 5 вольт. Он был под рукой просто. С ним кулеры вращаются еле еле, их практически не слышно, а батарее этого хватает.

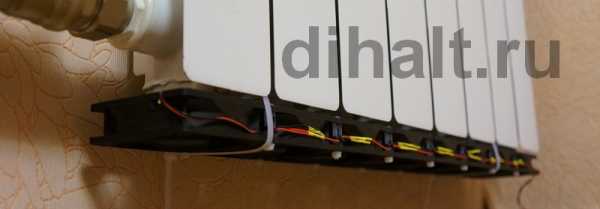

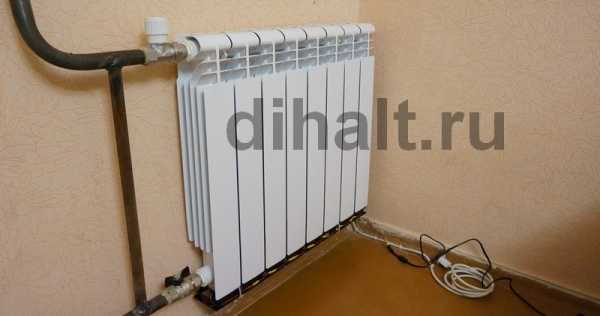

Пластиковыми же стяжками посадил все на батарею


Подключил питание… Поехали!

Да, вешать их надо так, чтобы максимально эффективно продувать радиатор. У моего радиатора есть внутри параллельные ребра. По ним воздух движется снизу вверх конвекцией. Потому я вентиляторы поставил так, чтобы они эту конвекцию ускоряли, дули снизу вверх.

На чугунной батарее может быть другое оптимальное расположение. Например, продувать сбоку или спереди. В общем, смотрите и решайте сами. Идеальным вариантом должно стать полное охлаждение батареи до комнатной температуры.

И, конечно же, можно не городить батарею из кулеров, а взять обычный бытовой вентилятор и направить его на радиатор. Эффект будет не хуже.

А еще у этой батареи есть приятный бонус. Если вы не последний участник тепловой цепи, то ваши мерзкие соседи, что громко слушают музыку или топают у вас над головой, вымерзнут нахер вместе с тараканами!

Тем же методом можно повысить мощность и электрических радиаторов. Меньше жрать электроэнергии они конечно не будут — закон сохранения энергии незыблем. С принудительной прокачкой они просто перестанут выключаться. Но плюс в этом тоже есть, во-первых, радиатор будет не таким горячим, сложней обжечься. А во-вторых, нагрузка на электросеть будет много ниже, автоматы не будет вышибать почем зря. Ведь постоянно работающий 800Вт радиатор куда менее хардкорен для проводки чем щелкающий туда-сюда, как утюг, 3КВт монстр. А по выдаваемой мощи они будут примерно равны.

З.Ы.
Сей креатиф был рожден когда ЦС, пожаловался мне в аське, шо у него дескать жопка мерзнет. На что был послан за кулерами и спустя небольшого апгрейда радиатора у него в квартире таки наступила африка. Вот его фоточки.

Вот такая херня, малята. Холодной вам батареи и теплой квартиры 🙂

dihalt.ru

Как увеличить эффективность батареи отопления – экран и вентилятор – Блог Stroyremontiruy



Один из основных факторов комфорта в зимнее время – это тепло в доме, спорить с этим будет только полный аскет. К сожалению, радиаторы не всегда обеспечивают должный уровень тепла, поэтому сегодня мы расскажем как поднять эффективность батареи отопления, проще говоря, как увеличить её КПД, чтобы в квартире стало теплее.

Советы и действия

Увеличить КПД батареи поможет:

  1. — Установка за радиатором теплоизоляционного экрана,
  2. — Установка под батареей вентилятора,
  3. — Покраска радиатора в тёмный цвет,
  4. — Увеличение количества секций (не подходит для зимы).

Прежде чем приступать к этим действиям проверьте помещение тепловизором – он укажет проблемные места, откуда тепло уходит из квартиры. Бесполезно поднимать КПД радиатора, если «сифонят» окна или имеются другие места, пропускающие в дом холод. Тепловизор укажет на холодные участки стен и окна, сначала их надо устранить.

Теплоизоляционный экран

Оптимальный вариант для повышения эффективности батареи – это установка за радиатор фольгированного теплоизоляционного экрана. Он должен быть больше периметра батареи на 5–10 см. Экран бывает белым (алюминиевый цвет) и чёрным. Первый отражает тепловое излучение в сторону комнаты, второй нагревается сам и передаёт тепло в помещение, плюс не даёт радиатору греть стену.

Обязательно устанавливайте экран теплоизоляционным слоем к стене. Оптимальный вариант крепления жидкие гвозди. Вырезайте экран по размеру, каплями нанесите на обратную сторону жидкие гвозди и прикрепляйте отражатель к стене. Повышение температуры на 2-4 градуса, в зависимости от количества секций и уровня подачи теплоносителя.

Вентиляторы

Второй вариант повышения КПД батареи – это установка под радиатор вентилятора. Кулер будет разгонять тепло по дома и поможет поднять температуру в комнате на 2–3 градуса. Не ставьте мощный вентилятор, подойдёт обычный кулер от системного блока компьютера. Он потребляет минимум энергии и достаточно эффективен, тихо при этом работая.

Умельцы делают так – берут старый системный блок, ставят его возле батареи, выводят наружу кулер и закрепляют его снизу радиатора. Так тепло отлично разгоняется, а счётчик электричества не сходит с ума от нагрузки.

Темный цвет

Если покрасить радиатор в тёмный цвет, то КПД теплоотдачи увеличится – это закон физики. Большой прибавки по теплу не даст, но на 1–2 градуса комнатную температуру поднимет. Красить надо не только внешние грани батареи, а весь радиатор полностью, краску желательно подбирать термостойкую.

Недостаток один – темный радиатор портит вид комнаты, да и покрасить можно только старую конструкцию из чугуна – прокрашивать новый биметалл не дело. Способ проверен и работает, так что не ищите в нём экстрима.

Добавление секций

Вариант работает на 100% – чем больше площадь радиатора, тем лучше нагрев помещения. Проблема в том, что зимой секций не добавить, да и летом для этого нужен сварщик и разрешение ЖЭКа.

Не надо пытаться установить максимум секций для маленькой комнаты с хорошей теплоизоляцией стен – так вы найдёте другую проблему – не будете знать как избавиться от лишнего тепла и станете спать с приоткрытым на проветривание окном.

Для владельцев коттеджей, страдающих от холода в доме, рекомендуем проверить качество подачи теплоносителя от котла к системе отопления. Если проблема в этом, то поставьте дополнительный насос и проблема растает, как Снегурочка под лучами мартовского солнца.

stroyremontiruy.ru

Воздушное отопление частного дома своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Если вы еще не определились с выбором отопительной системы для своего дома, то стоит рассмотреть все варианты. Внимания заслуживает и воздушное отопление частного дома своими руками. Это не самый популярный вариант, но довольно эффективный. Для обогрева комнат не требуется трудоемкого обслуживания и использования радиаторов. При этом нагретые воздушные массы сразу поступают в помещение. Создавая проект, не забывайте учитывать, что при неправильной планировке может появиться нежелательный шум. Кроме того, стоит продумать установку воздуховодов, которые имеют значительный диаметр.

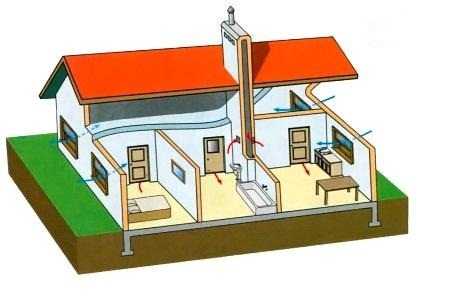

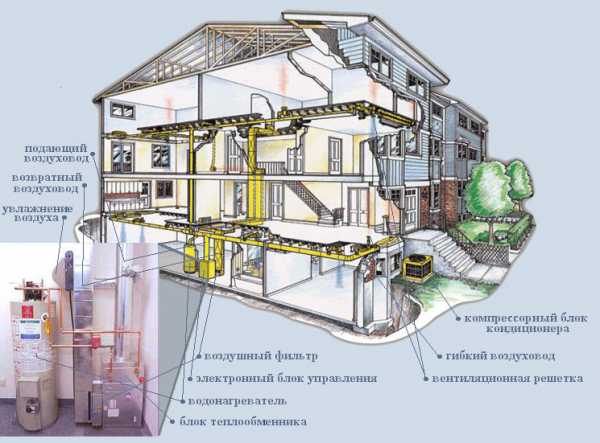

На схеме показан вариант подобной конструкции

Содержание статьи

Что такое воздушное отопление частного дома своими руками

Система воздушного отопления для частного дома предполагает применение воздуха как основного источника тепла. При этом потоки под воздействием вращения вентилятора подаются к теплообменнику. Воздух прогревается, а затем раздается по воздуховодам. Подобная конструкция объединяет в себе кондиционирование, отопление и вентиляцию.

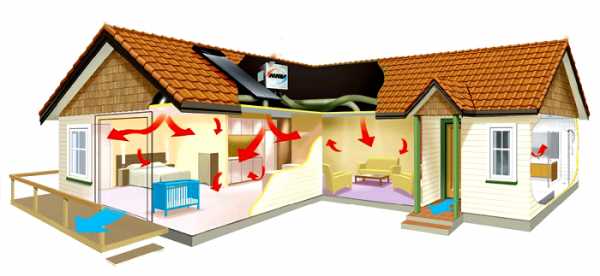

Так работает конструкция с вентилируемой системой

Создавать проект воздушного отопления нужно на этапе возведения постройки. Для планировки выполняют следующие действия:

  • рассчитывают тепловые потери;
  • определяют необходимую мощность агрегата воздушного обогрева;
  • выбирают нагревательную конструкцию и планируют размещение вентиляционных шахт;
  • рассчитывают показатели аэродинамического сопротивления для определения потерь напора и окончательного выбора установки.
Необходимое оборудование для прогрева помещений
Полезная информация! Перемещение воздуха происходит за счет вентилятора воздухонагревателя. Часто монтируются вентиляционные решетки, через которые изменяется скорость, расход и направление воздушных масс.

Как функционирует система

В процессе монтажа воздушного отопления частного дома своими руками применяются два основных способа. Раньше в жилых зданиях использовались конструкции по аналогии с водяным отоплением. В данном случае в качестве теплоносителя применялся воздух. И нагретые металлические воздуховоды раздавали теплый воздух по комнатам.

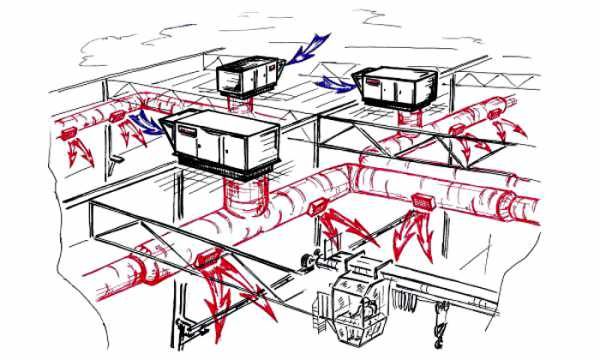

Перемещение потоков горячего и холодного воздуха

Сейчас чаще применяется прямой нагрев, когда используются теплогенераторы (рекуператоры). Воздух с улицы нагревается в специальной смесительной камере от отработанного воздуха помещения, дополнительно подогреваясь ТЭНами (в сильные морозы просто необходимо) и по каналам перемещается в комнаты. Такой подход обеспечивает лучший КПД. Такая технология стала особенно востребованной благодаря объединению с установками кондиционирования и вентиляционными агрегатами.

Принцип работы рекуператора

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Перед тем, как приступить к монтажу воздушного отопления загородного дома, нужно разобраться с его устройством. Основной элемент – это теплогенератор, включающий:

  • горелку, которая бывает дизельной, газовой или комбинированной. Иногда используются агрегаты на пеллетном топливе;
  • электрические приборы подходят для прогрева по месту;
  • камера сгорания с теплообменником. В ней осуществляется нагрев воздуха от дымовых газов. Система воздуховодов включает жестяные короба, вентиляторы и трубы с решетками;
  •  в современных конструкциях присутствует механизм автоматического регулирования основных параметров.

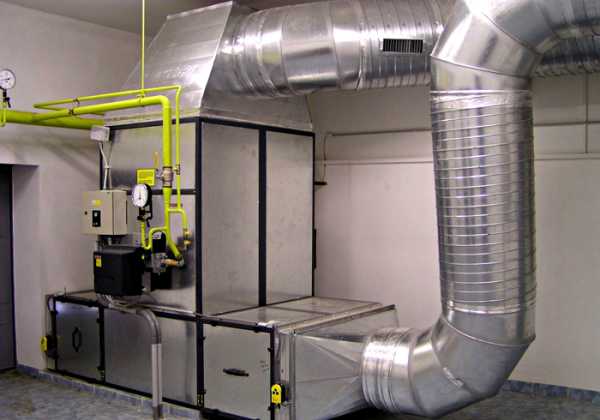

Теплогенератор в котельной

Полезная информация! С помощью современной воздушной отопительной конструкции можно обеспечить регулировку температуры по месту. При этом применяются локальные агрегаты в отдельных помещениях.

Положительные и отрицательные качества такого оборудования

Воздушное отопление частного дома своими руками имеет свои достоинства и недочеты. К плюсам можно отнести:

  • высокую производительность;
  • отсутствие радиаторов и трубопроводов;
  • наличие современных автоматизированных систем контроля параметров;
  • возможность мгновенно нагреть помещение.

Стоит знать и о таких минусах:

  • установка системы возможна только на этапе строительства здания;
  • потребляет значительное количество электроэнергии;
  • после запуска не может усовершенствоваться.

Работа агрегата в двухэтажном здании

Полезная информация! Правильно направить воздушные массы помогут специальные вентиляторы. Установка такого приспособления выполняется под очагами.

Разновидности систем

Устройство такого отопления может иметь разные схемы циркуляции воздушных масс: гравитационную и принудительную.

Особенности устройства отопления в доме: воздушное отопление прямоточного типа

При организации обогрева своими силами стоит рассмотреть прямоточные конструкции принудительного типа. Они функционируют по следующему принципу: вентилятор прогоняет воздух через калорифер, после которого он, будучи нагретым, по системе воздуховодов раздается в каждое помещение, а затем выводится через систему вытяжной вентиляции или специальную шахту.

Принцип работы прямоточной установки

Рециркуляционная система

Более высокой производительностью и экономичностью отличается рециркуляционная система. Она функционирует следующим образом: воздух нагревается калорифером и подается во все помещения. При этом тепло отдается окружающему пространству, а остывший воздух по специальным рециркуляционным каналам снова направляется к калориферу.

Схема функционирования рециркуляционной установки

Можно ли сделать систему воздушного обогрева самостоятельно

Если требуется сконструировать установку воздушного отопления дома по канадской методике или другим способом, нужно запланировать схему под конкретное жилое здание. Предварительный план можно составить на бумаге. Не забывайте просчитать такие параметры, как теплопроизводительность установки, напор вентиляторов, аэродинамическое сопротивление, а также размеры воздуховодов и теплопотери дома.

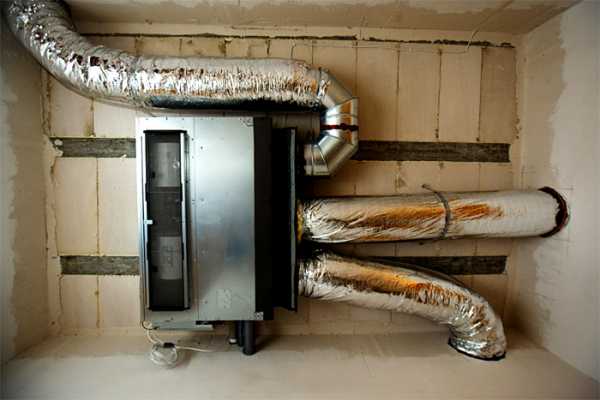

Смонтированная установка

Полезный совет! Чтобы выбрать качественную модель теплогенератора, стоит проконсультироваться со специалистом. Все приборы лучше ставить в отдельном помещении.

Что понадобится

В начале выберите подходящую модель теплогенератора для воздушного отопления частного дома. Цену стоит узнать заранее. Стационарные установки имеют значительные габариты. Их задействуют для больших площадей. Также стационарные модели обладают изолированной камерой для сгорания и устанавливаются в отдельных помещениях. Такие приборы могут быть навесного или напольного типа.

Крепежные и соединительные элементы

Организовать систему можно с использованием тепловых насосов. Чтобы их установить потребуется дополнительное оборудование: вентиляторы, испарительный и конденсаторный блок, трубопроводы, воздуховоды и фитинги. Эти элементы необходимы при самостоятельном проведении монтажных работ.

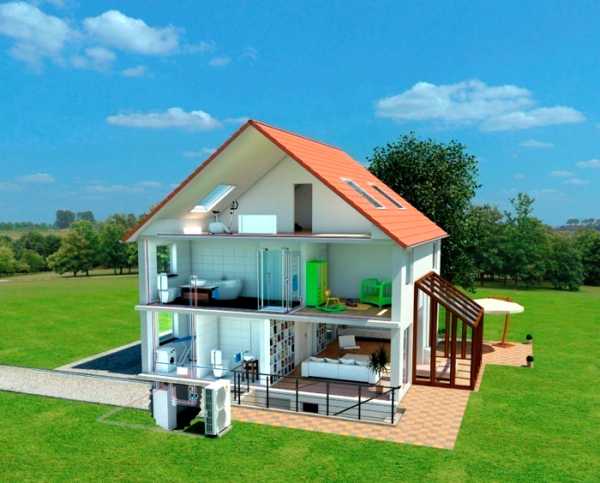

Система с воздушным тепловым насосом

Статья по теме:

Тепловой насос для отопления дома. В этой статье рассмотрен тепловой насос для отопления дома, цены отдельных составляющих и общая стоимость реализации проекта.

Советы по проведению монтажных работ

Установка подобной отопительной системы выполняется по порядку. Сначала устанавливается воздухонагреватель с теплообменной камерой. От него выполняется разводка и крепление воздуховодов. Обязательно производится теплоизоляция каналов. Отводы делаются через гибкие рукава, которые устанавливаются в стене.

Воздушная конструкция для прогрева жилого и гаражного помещения

Важным элементом системы является источник тепла (котел, горелка или ТЭНы). Его подключение стоит доверить специалистам, либо выполнить самостоятельно, внимательно изучив инструкцию изготовителя. Установка выполняется в чулане или в подвале. Лучше, если дымоход будет иметь сэндвич-конструкцию. Теплообменник нужно соединить с воздуховодом, а под камерой сгорания установить вентилятор.

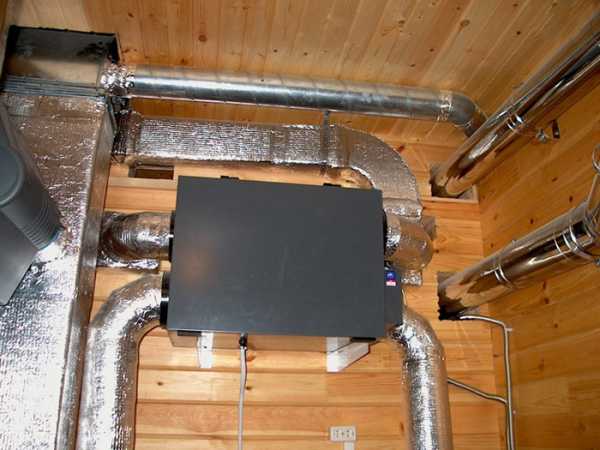

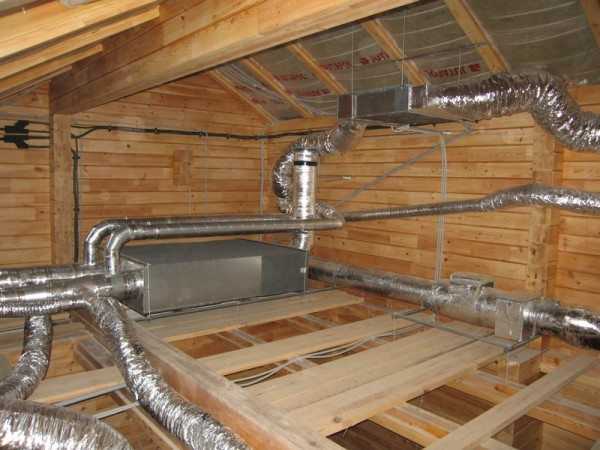

Смонтированная и теплоизолированная установка

Соорудить надежное устройство вам помогут следующие рекомендации:

  • для изоляции мест соединения участков воздуховодов стоит использовать скотч из алюминия с дополнительным армированием;
  • магистрали следует крепить к потолку. При этом используются хомуты;
  • подачу теплых воздушных масс рекомендуется организовывать низко возле напольного покрытия;
  • если присутствует кондиционер, для труб требуется дополнительная теплоизоляция. При использовании фитингов сложной формы и с коленами необходимо задействовать дополнительные заслонки;
  • применение фильтрующих устройств для очищения воздуха приводит к улучшению качества воздуха.

Соблюдая технологию установки отопительного оборудования, можно обеспечить полноценный прогрев здания своими силами. Воздушное отопление поможет создать благоприятный микроклимат в помещении. Какой способ установки конструкции выбрать – решать вам.

Система воздушного отопления дома при помощи камина (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

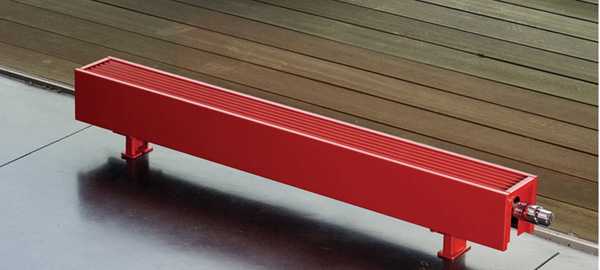

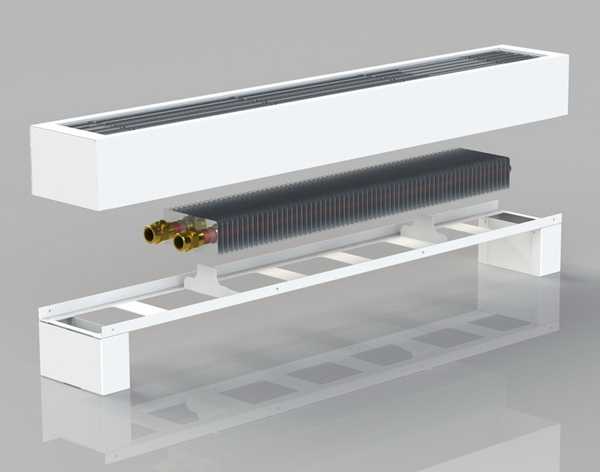

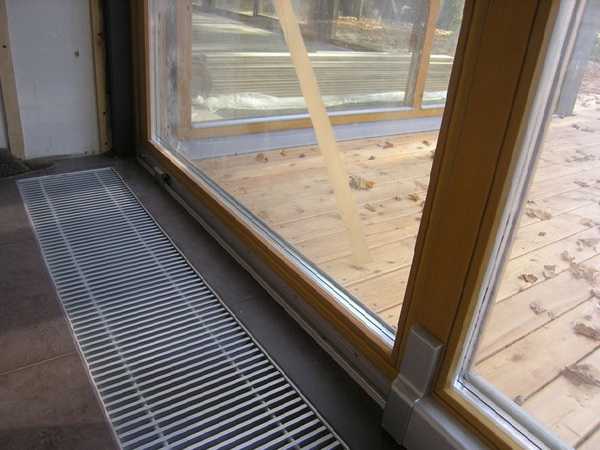

Выбираем напольные радиаторы отопления - водяные с вентилятором

Напольная конструкция отопительного оборудования имеет свои тонкости, а также ряд отрицательных и положительных сторон, о которых следует узнать подробнее.

Обычно напольными радиаторами пользуются в тех ситуациях, когда практически отсутствует свободная поверхность для настенного монтажа оборудования. Но еще отопительные приборы устанавливают непосредственно в пол.

Различия радиаторов

Какие существуют радиаторы отопления, технические характеристики, цена. Чтобы обеспечить теплом помещение и создать эффективную тепловую завесу, применяются напольные водяные радиаторы. Остается выбрать конструкцию подобного оборудования и уточнить, из какого материала оно сделано.

Для фиксации напольного радиатора используют специальные крепежные элементы, которые продаются в комплекте или их приобретают дополнительно.

Существуют биметаллические радиаторы для напольной установки, сделанные из двух видов металла – алюминия и стали. Такой радиатор марки TIANRUN RONDO способен выдерживать давление 40 атм., а при проведении гидравлических испытаний это значение достигает 60 атмосфер. Данный радиатор имеет десять секций, которые эффективно отапливают помещение.

Как работают водяные радиаторы отопления с вентилятором

Главная особенность конструкции водяных радиаторов данного типа – это наличие вентилятора, и среди передовых брендов, производящих подобное оборудование, выделяется VENT. Вентилятор в этих радиаторах монтируется в нижнюю часть алюминиевых секций, где имеется специальное отверстие. Благодаря наличию крепежных элементов, вентилятор свободно демонтируется по мере необходимости.

Преимущества, которым способствуют водяные радиаторы отопления с вентилятором, заключаются в существенном увеличении мощности.

На вентиляторе имеется крышка, в комплекте крепления и электрический кабель. Радиаторы данного типа применяются в одной отопительной системе с:

Радиаторы с вентиляторами используются для отопления:

  • спортивных объектов,
  • жилых помещений,
  • офисных помещений,
  • магазинов и торговых точек.

Нагрев водяного радиатора с вентилятором происходит несколько быстрее, чем без этого дополнительного устройства. Кроме того, есть возможность регулировки мощности. Параметрические данные, которыми обладает водяной радиатор отопления с вентилятором:

  • от 315 до1175 мм высота,
  • 60, 100, 140, 180 мм длина,
  • 90 мм глубина,
  • От 2,10 до 24,20 кг вес.

Подключаются радиаторы при помощи боковых и нижних соединений с внутренней резьбой GW ½. Радиатор с вентилятором обладает:

  • Рабочей температурой с максимальным значением 110 градусов,
  • Рабочим давлением 1,5 Мпа,
  • Водяным объемом от 0,23 до 2,78 дм³.

Также водяной радиатор отопления с вентилятором VENT Regulus-system обрабатывается качественной краской, чтобы никакие внешние воздействия не разрушили металлическую поверхность.

Среди дополнительных элементов имеется термостическая головка и клапан, управление радиатором с вентилятором.

Какие факторы учитывать, выбирая напольные радиаторы отопления водяные

Выбор напольных радиаторов заключается в тщательной проверке технических характеристик, внешнего вида и уточнении материала, из которого сделано оборудование. Прежде всего нужно определиться с габаритами обогревательных элементов и мощностью, а также получить твердые гарантийные обязательства от производителя.

Если для изготовления такого оборудования, как напольные радиаторы отопления водяные, применяется материал, который не обладает достаточной защитой от коррозийных образований, он быстро разрушится и потеряет привлекательность. Из используемых для радиаторов материалов, наиболее устойчивыми являются медные секции и алюминиевые.

Рабочее давление, которое оптимально для нормальной работы напольного водяного радиатора, составляет 12 атмосфер. Если этот показатель ниже, значит, следует с осторожностью относиться к данному оборудованию.

Напольные радиаторы отопления водяные, цена их отличается в зависимости от материалов, рабочего давления и габаритных размеров, поэтому нужно правильно рассчитывать свой бюджет при планировании отопительной системы.

Так же следует ориентироваться при выборе водных вентиляторов для напольной установки по габаритам самого помещения, потому что от высоты потолков зависит эффективность работы оборудования.

Если цена на напольные радиаторы отопления водяные полностью устраивает, производится монтаж, который рекомендуется выполнять на прочной поверхности, чтобы оборудование не деформировалось и не подвергалось дополнительным нагрузкам.

dnevnik-stroika.ru

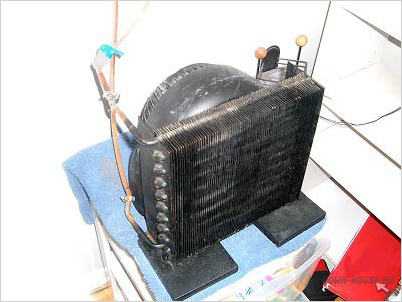

Изготовить водяной тепловентилятор своими руками за 4 шага

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

Устройство такого  тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Принцип работы устройства

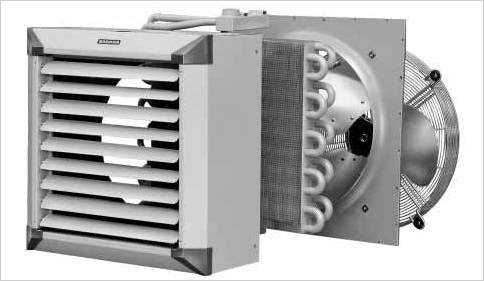

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке. к оглавлению ↑

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

к оглавлению ↑

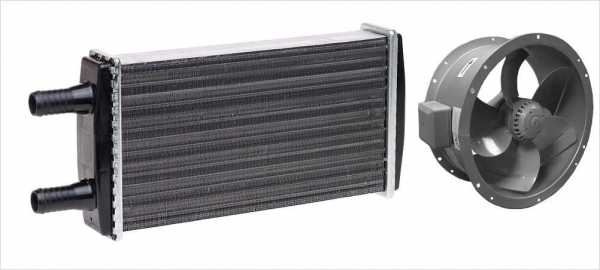

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.

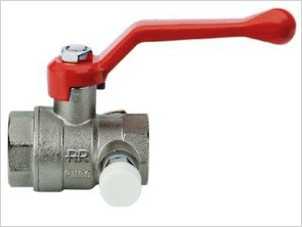

  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

к оглавлению ↑

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

ventilationpro.ru

канальный, осевой, вытяжной, промышленный, радиальный, бытовой, тепловентиляторы для дома, видео-инструкция по монтажу своими руками, фото и цена




Для того чтобы грамотно оборудовать в собственном доме систему приточно-вытяжной вентиляции с принудительной циркуляцией воздуха, в первую очередь нужно правильно подобрать по всем необходимым параметрам наиболее подходящий осевой, центробежный или канальный вентилятор, который является важнейшим рабочим механизмом этой системы.

При выборе этого устройства нужно принимать  во внимание большое количество различных внешних факторов, таких как: совокупный объем проветриваемого жилого помещения, форма, материал и площадь поперечного сечения воздуховодных каналов, минимальная и максимальная температура атмосферного воздуха, общая протяженность системы вентиляции, а также некоторые другие важные показатели.

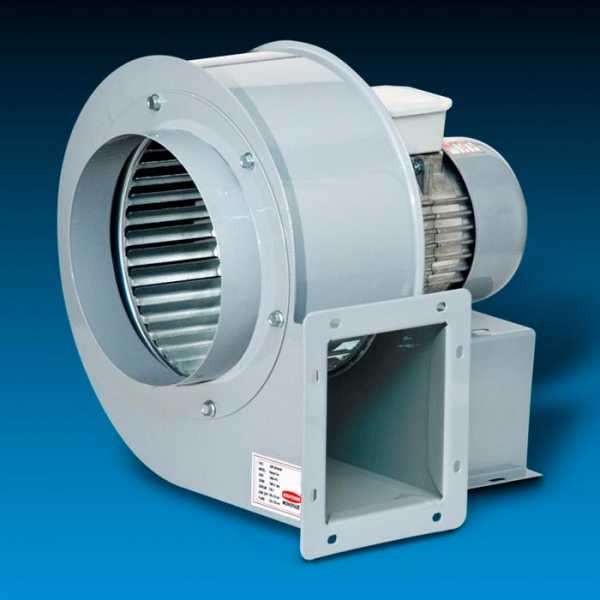

Высокопроизводительный воздушный нагнетатель центробежного типа.

Краткий обзор бытовых вентиляторов

Для того чтобы помочь читателю выбрать для себя наиболее приемлемый вариант, в этой статье будет представлено описание различных видов электрических вентиляторов, предназначенных для работы в бытовых системах вентиляции, а также указаны их основные характеристики и кратко рассмотрены главные преимущества и недостатки той или иной модели.

В то же время настоящая статья может расцениваться как полноценная инструкция по выбору вытяжного или нагнетательного вентилятора для домашней вентиляционной системы с принудительной циркуляцией воздуха.

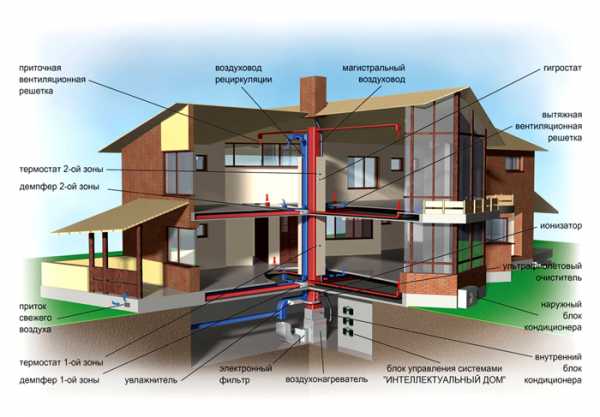

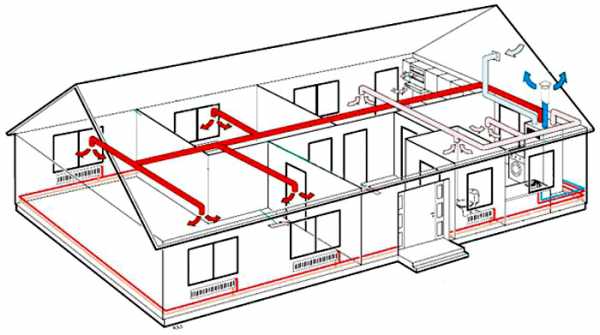

Вентиляционная система современного жилого дома.

Назначение и основные функции

Нормальное функционирование бытовой системы вентиляции с естественной циркуляцией воздуха становится возможным, благодаря незначительному перепаду атмосферного давления на участке между входным отверстием приточного тракта и выходным отверстием вытяжного тракта.

При этом для нормальной работы подобных систем необходимо одновременное соблюдение следующих условий:

  1. Чтобы обеспечить необходимую разницу атмосферного давления, а соответственно естественную тягу в системе, нужно чтобы выходное отверстие было расположено на высоте не менее 4 метров выше, относительно уровня входного отверстия.
  2. Для обеспечения необходимой пропускной способности, при малой скорости движения воздуха, необходимо использовать воздуховоды большого сечения.
  3. Форма поперечного сечения вентиляционных каналов должна быть максимально приближена к окружности, а их внутренняя поверхность должна быть однородной и гладкой, чтобы не создавать турбулентных завихрений воздушного потока.

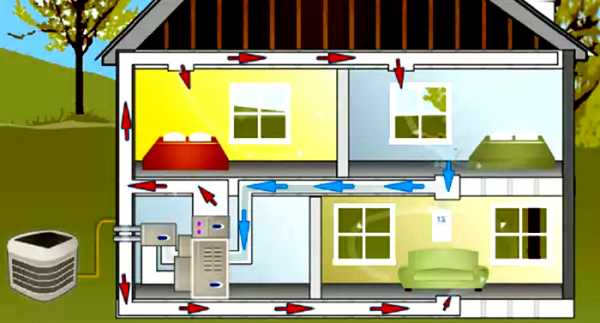

Схема естественного воздухообмена в жилом доме.

При включении в схему вентиляционной системы электрического вентилятора, соблюдение приведенных выше условий становится не обязательным по следующим причинам:

  1. Разница давления воздуха между нагнетательным и вытяжным трактом обеспечивается за счет работы крыльчатки вентилятора, поэтому перепад высот в данном случае не имеет никакого принципиального значения.
  2. В системах принудительной вентиляции скорость движения воздушного потока существенно выше, поэтому воздуховоды даже небольшого сечения обладают более высокой пропускной способностью.
  3. Нагнетательные или вытяжные вентиляторы позволяют создавать в системе более высокий перепад давления, чем в случае естественной воздушной тяги, поэтому сопротивлением внутренних поверхностей и турбулентными завихрениями, в большинстве случаев можно пренебречь.

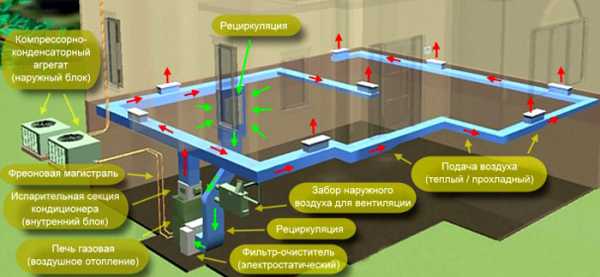

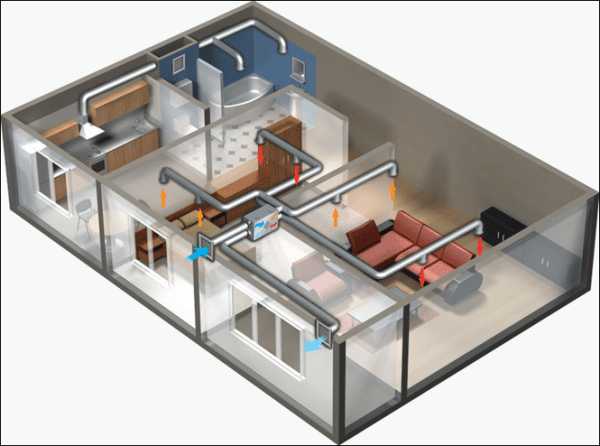

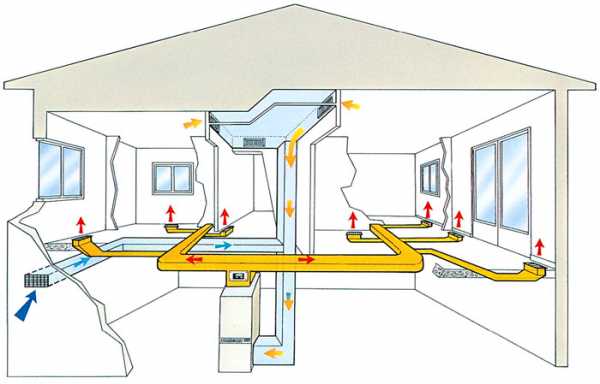

На фото показана схема принудительной приточно-вытяжной вентиляции жилой квартиры.

Обратите внимание! Максимальная скорость движения воздуха в системах естественной вентиляции составляет 1 м/с, в то время как в системах с принудительным нагнетанием или откачиванием воздуха, его поток может двигаться со скоростью не менее 3 м/с.

Разновидности бытовых вентиляторов

Практически все бытовые вентиляторы приводятся в действие электрическим двигателем, однако многие модели отличаются между собой по мощности двигателя, частоте оборотов, производительности, максимальному рабочему давлению, типу используемой крыльчатки, принципу подачи воздуха, размеру, весу, и многим другим техническим параметрам.

Исходя из принципа подачи воздуха и типа используемой крыльчатки, все существующие модели условно можно разделить на несколько видов.

  1. Наиболее простыми, но в то же время самыми распространенными моделями, которые чаще всего используются в быту, являются осевые электрические вентиляторы.

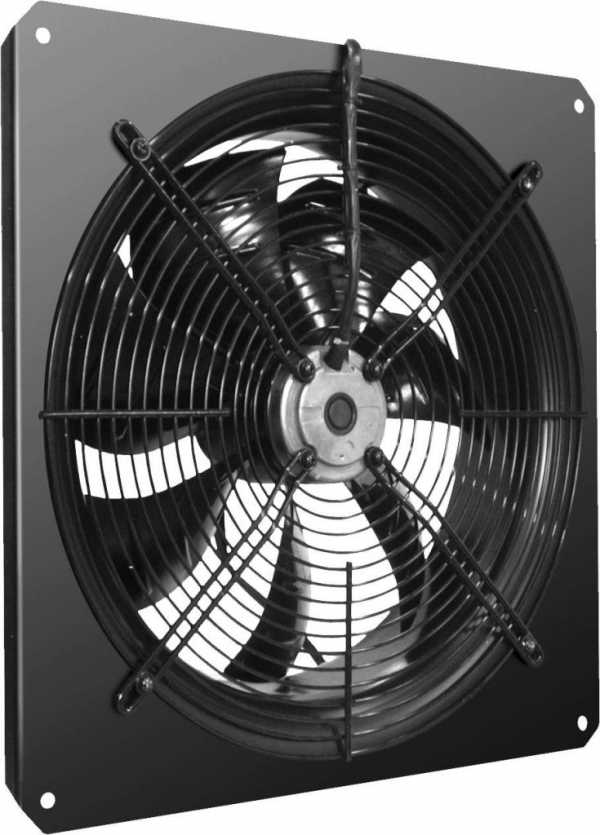

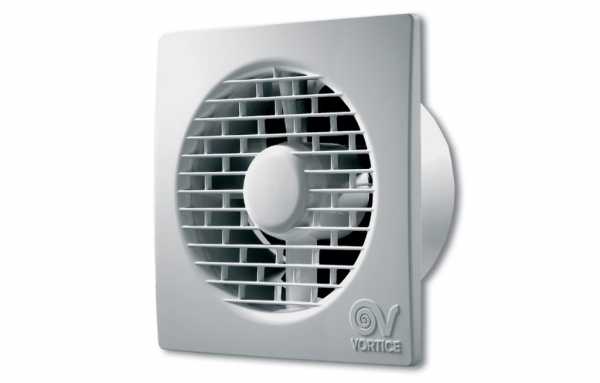

Устройство с осевой схемой подачи воздуха.

  1. Более производительными считаются модели с центробежной схемой нагнетания воздуха, которые способны создавать более высокое давление, и развивать большую скорость движения воздушного потока.
  2. Одной из разновидностей таких моделей является система с диаметральным расположением лопастей, однако по причине громоздкой конструкции, она практически не используется в быту.
  3. Для установки внутри воздуховодов применяются канальные вентиляторы, которые отличаются небольшими размерами и относительно невысоким уровнем шума.

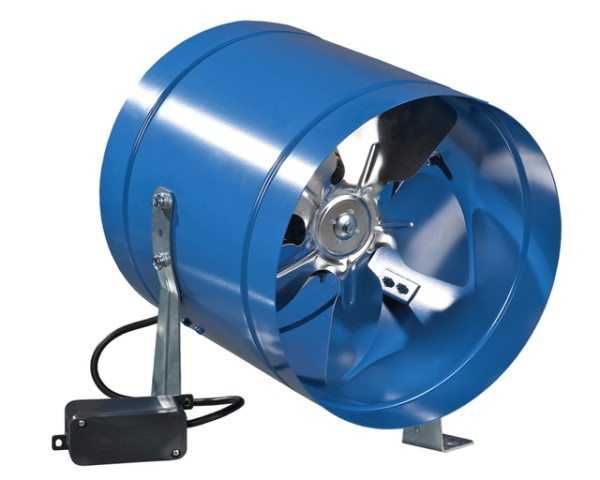

Разновидность бытового канального вентилятора.

Осевые вентиляторы

Осевой, или другими словами, аксиальный вентилятор получил такое название потому, что в процессе его работы направление движения воздушного потока расположено на одной оси с плоскостью рабочей крыльчатки.

Такая схема получила широкое распространение в бытовых системах проветривания, благодаря тому, что обладает следующими преимуществами:

  1. Электрические двигатели подобных устройств, как правило, обладают низкой потребляемой мощностью, поэтому являются достаточно экономичными, и могут работать длительное время без остановки.
  2. Аксиальные бытовые вентиляторы не способны развивать высокое давление, однако при этом их мощности оказывается достаточно для постоянной смены всего объема воздуха в помещении. Такой режим работы позволяет обеспечить равномерный воздухообмен на протяжении всего времени работы, и в то же время позволяет избавиться от дыма и неприятного запаха, а также избежать возникновения сквозняков.
  3. Осевая схема нагнетания воздуха имеет простейшую конструкцию, которая представляет собой прямоточный воздушный канал, с расположенной в нем крыльчаткой и приводным электродвигателем, поэтому цена таких устройств существенно ниже, чем стоимость других, более сложных моделей.

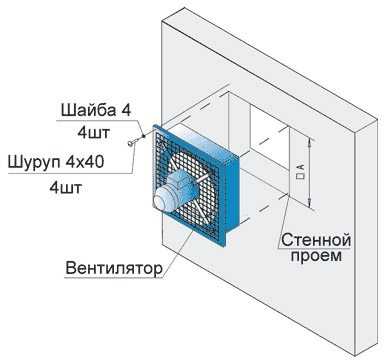

Схема монтажа аксиальной вытяжки в стеновой проем.

Совет! Еще одним преимуществом осевых вентиляторов является наиболее низкий уровень шума, среди других подобных устройств, поэтому они чаще всего используются в качестве вытяжки для проветривания кухни, бани, ванной комнаты, санузла, и других бытовых помещений.

Вытяжные и нагнетательные вентиляторы центробежного типа

Для работы сложных вентиляционных систем с большим количеством воздуховодов и различных вспомогательных устройств, а также с большой протяженностью магистральных нагнетательных и вытяжных воздухопроводных каналов требуются высокопроизводительные промышленные вентиляторы, способные за короткое время перемещать большой объем воздушных масс.

Чаще всего для решения подобных задач используются устройства с центробежной системой перемещения воздуха, принцип работы которой заключается в следующем:

  1. Рабочий орган машины представляет собой внешний металлический кожух из нержавеющей или оцинкованной стали, внутри которого на шариковых подшипниках установлен вращающийся барабан.
  2. Стенки барабана содержат большое количество радиально установленных лопастей, которые во время вращения увлекают за собой поток воздуха, тем самым придавая ему вращательное движение.
  3. В результате вращения, под действием центробежной силы частицы воздуха отбрасываются от центра вращающегося барабана к внутренней стороне металлического кожуха, после чего, сжимаясь в замкнутом пространстве, направляются к выходному отверстию нагнетательного тракта.

Промышленные радиальные вентиляторы, как правило, приводятся в действие мощными электрическими двигателями, которые работают в постоянном или циклическом режиме, и включаются в работу вручную или при срабатывании датчиков автоматической системы климатического контроля.

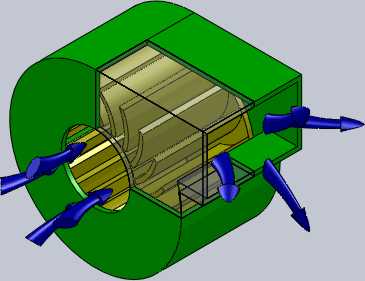

Принцип работы центробежного нагнетателя.

Обратите внимание! Центробежные электрические вентиляторы одинаково эффективно могут работать как на подачу, так и ни удаление воздуха, поэтому, в зависимости от типа подключения, их можно использовать в системах как приточной, так и вытяжной принудительной вентиляции.

Канальные вентиляторы

Канальные устройства предназначены главным образом для установки внутри воздуховода, а также в разрыве магистральной линии подачи или удаления воздуха как самостоятельный или вспомогательный рабочий механизм приточно-вытяжной вентиляции.

Среди главных отличительных особенностей канальных вентиляторов можно выделить следующие эксплуатационные качества:

  1. Чаще всего они изготавливаются по осевой схеме, поэтому отличаются компактными размерами и невысоким уровнем шума.
  2. Такие устройства без труда могут быть установлены своими руками как в проектируемые, так и в существующие бытовые вентиляционные системы.
  3. В настоящее время существует большой выбор различных моделей, которые отличаются между собой по габаритным размерам, форме, производительности, и другим техническим параметрам, поэтому подобрать подходящее устройство не составит особого труда.

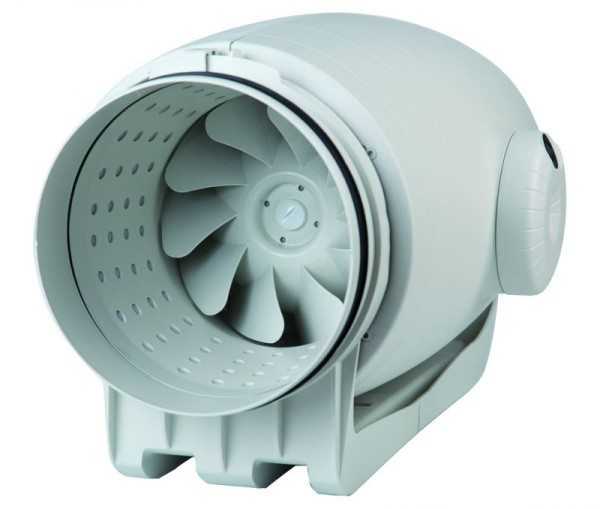

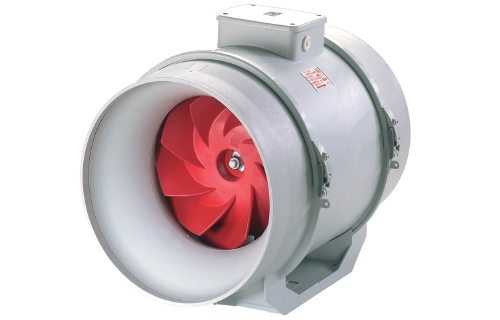

Канальный нагнетатель центробежного типа с пониженным уровнем шума.

Совет! Даже при установке внутри помещения, следует отдавать предпочтения устройствам, изготовленным из пластика, нержавеющей стали или других коррозионностойких материалов, поскольку в атмосферном воздухе всегда содержится водяной пар, а системы вентиляции и кондиционирования воздуха имеют повышенную склонность к образованию конденсата.

Многозональные устройства

В системе централизованного дымоудаления, а также в системе вентиляции и кондиционирования воздуха в частном жилом доме удобно использовать многозональное устройство, которое представляет собой высокопроизводительный вентилятор центробежного типа, устанавливаемый в техническом помещении, например в подвале или на чердаке.

Главная его особенность заключается в том, что на его кожухе расположено несколько соединительных фланцев для подключения вытяжных или нагнетательных воздуховодов, каждый из которых может независимо обслуживать различные жилые или хозяйственно-бытовые помещения.

Таким образом, одно устройство может полностью обеспечить работу системы  приточно-вытяжной вентиляции всего жилого дома.

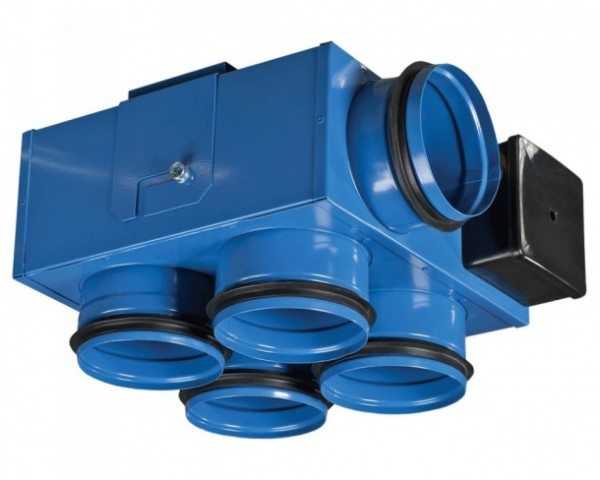

Входные и выходной патрубки многозонального центробежного вентилятора.

Советы и рекомендации

Для того чтобы сделать правильный выбор бытового вентилятора, в зависимости от его предназначения и выполнения конкретных поставленных задач, следует придерживаться следующих правил:

  1. Для эффективного проветривания ванных комнат и санузлов необходимо подбирать устройство осевого типа с номинальной производительностью не менее 30 м³/час.
  2. Для установки в помещениях с повышенной влажностью, например в душевой или в бане, нужно следить, чтобы уровень защиты был не ниже IP.

Компактное устройство бытовой вентиляции с пультом дистанционного управления.

  1. Оптимальную производительность вытяжки для кухни несложно определить, умножив ее общий объем на 10. Например, объем кухни размером 4 х 3 м, с высотой потолков 2,8 м будет равен 33,6 м³, соответственно производительность вытяжного вентилятора должна быть не менее 330 м³/час.
  2. Производительность вытяжки для жилых помещений определяется по похожей схеме, однако в данном случае, суммарный объем помещения следует умножать не на 10, а на 3.
  3. При необходимости быстро нагреть помещение, можно использовать электрические тепловентиляторы для дома, в которых перед крыльчаткой нагнетателя воздуха установлен электрический нагревательный элемент.

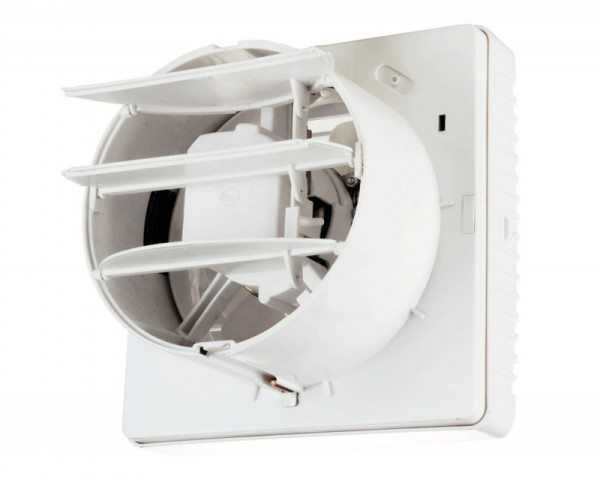

Раскрытые створки обратного клапана.

Совет! Для того чтобы препятствовать нежелательному попаданию охлажденного атмосферного воздуха с улицы в помещение, все бытовые вентиляторы должны быть оборудованы обратным клапаном.

Заключение

Прочитав данную статью, можно сделать вывод, что наиболее оптимальным вариантом вытяжки для кухни, ванной комнаты и туалета, а также для жилых помещений квартиры или небольшого частного дома является обычный осевой вентилятор, который устанавливается в оконный проем форточки или в вентиляционную решетку общего вертикального стояка.

Чтобы получить наглядное представление о том, как это сделать самостоятельно, можно посмотреть видео в этой статье или почитать похожие материалы на нашем сайте.

gidroguru.com

Вентиляторы для вентиляции: выбор и требования

Находясь на свежем воздухе человек, задается вопросом, почему на улице намного легче дышать, чем в квартире? Все просто: природный воздух содержит достаточное количество кислорода, в нем естественное содержание ионов, определенный уровень влажности, присущий региону. Почему же в помещениях наших квартир и частных домов воздух «оставляет желать лучшего»? К ним примешиваются попадающие в воздух продукты жизнедеятельности всех живых организмов в замкнутом пространстве. Человек же должен привести микроклимат в соответствие действующим санитарным нормам.

Вентиляция жилых помещений

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

  • Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
  • Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Особенности центробежных вентиляторов

Центробежный вентилятор

Агрегаты, которые применяют для улучшения работы вентиляционной системы или участвующие в процессе воздухообмена делятся на центробежные и осевые. Центробежные вентиляторы для вентиляции помещений используются в бытовых, промышленных, офисных и других зданиях. Форма их корпуса представляет собой улитку, но, несмотря на такую особенность конструкция достаточно простая. У корпуса имеется два отверстия: одно воздух всасывает, другое – выпускает.  Кроме того, есть двигатель и лопасти. Механизм действия вентилятора таков: при включении двигатель начинает вращать лопасти, которые всасывают воздух и направляют его непосредственно в корпус под действием центробежной силы. Далее, воздух направляется в воздуховод и, через систему фильтров, удаляется в атмосферу.

Центробежные вентиляторы подразделяются:

  • По создаваемому давлению (низкого – до 1 кПа, среднего – 1-3 кПа, высокого – 3-12 кПа).
  • По назначению (общего, специального).
  • По направлению всасывания (одностороннего, двустороннего).
  • По числу ступеней (одноступенчатые, многоступенчатые).

В основном, центробежные агрегаты применяют для вентиляции промышленных цехов или помещений, где необходимы вытяжки большой производительности – офисные и торговые центры, общественные, учебные учреждения. В быту их используют в частных коттеджах для поддержания требуемого микроклимата в ванной, туалете, кухне, бассейне.

Важно! Так как, в основном корпус вентилятора выполняется из металла, то использование его во влажных помещениях ограничено. Потому, при приобретении устройства перед установкой, необходимо выяснить подвергается ли корпус или составляющие его части коррозии.

Применение осевых (аксиальных)вентиляторов

Данные устройства отличаются от центробежных не только принципом действия, но и производительностью, размерами. Они более компактны, неприхотливы к месту установки (подходят для влажных помещений), не требуют устройства специального места для монтажа. Также, большинство моделей элементарны в установке, не требующей специальных навыков.

Осевой вентилятор

Устройство представляет собой двигатель, во время работы которого вращается ось, с насаженным на ней винтом и крыльчаткой. Этот узел расположен в корпусе, имеющем круглое сечение. Во время работы воздух создает завихрения, продвигаясь вдоль оси. Крыльчатка выполнена из достаточно легкого материала, благодаря чему не создается большого сопротивления при ее вращении.

Аксиальные вентиляторы делятся на потолочные, настенные, оконные, канальные. Применяются для улучшения качества вентиляции, когда естественной вытяжки не достаточно. Они обладают такими преимуществами:

  • Компактные размеры.
  • Невысокий уровень шума.
  • Простота установки.
  • Имеется защита двигателя от влаги.
  • Настенные модели без труда монтируются в вентиляционный канал.
  • Многие модели снабжены обратным клапаном (в неработающем состоянии устройства – они перекрывают поступление воздуха извне).
  • Небольшой расход электроэнергии.

Выбор вентилятора

Осевые потолочные, настенные и канальные вентиляторы, в состоянии очистить от неприятных запахов и влажности санитарные комнаты любых размеров. Перед тем, как подобрать вентилятор для вентиляции ванной нужно знать параметры, по которым их необходимо выбирать. Так, рассмотрим на примере популярных моделей, отвечающих всем санитарно-гигиеническим требованиям.

Модель вентилятора для большого вентканала

Например, вентиляторы накладные настенно/потолочные Vents 100 Квайт. Устанавливаются непосредственно в вентиляционный канал – диаметр приборов 100 и 125 мм. Есть возможность монтажа в гибкий воздуховод с помощью хомута. Некоторые модели крепятся шурупами, у других отсутствует крепление. Корпус выполнен из высокопрочного, водонепроницаемого пластика. Лопасти – аэродинамические. Все составляющие, подвергающиеся вибрации во время работы, выполнены из резины, что позволило снизить уровень шума. Двигатель – на шарикоподшипниках. Имеется таймер – от 2 до 30 минут. Производительность – 100 куб.м/ч. Такими же параметрами обладают осевые вентиляторы, которые можно монтировать, как в стену, так и на потолок, MEROX W 100 BN и Electrolux E AF-100.

Для монтажа в воздуховод применяются осевые канальные вентиляторы. Для наглядного примера рассмотрим вентилятор вентиляции для частного дома или квартиры Soler&Palan TD-Silent. Он обладает пониженным уровнем шума. Для облегчения установки и обслуживания, устройство снабжено монтажными кронштейнами. Кроме того, наличие таких приспособлений позволяет монтировать его не только на горизонтальную поверхность, но и на стену. Быстроразъемные хомуты имеют резиновые уплотнители. Клемная коробка вращается на 360°. Подобные параметры и у канального вентилятора Vents ТТ 100.

Основным параметром выбора вентилятора является его производительность. Требуемый показатель легко рассчитать, зная площадь, высоту потолка и кратность воздухообмена помещения. Перемножив эти значения – получится требуемая мощность вентилятора.

ventkam.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
