Изотермические увлажнители воздуха Carel
ПароувлажнителиCarelhumiSteam
В изотермических увлажнителях водяной пар образуется за счет кипения воды. Компания Carel выпускает три серии электрических изотермических увлажнителей: humiSteam, compactSteam и heaterSteam и одну серию газовых увлажнителей gaSteam. Поскольку серия gaSteam занимает очень узкую нишу, мы рассмотрим здесь только популярные электрические пароувлажнители. Подробную техническую информацию о них можно найти в каталоге Увлажнители Carel.

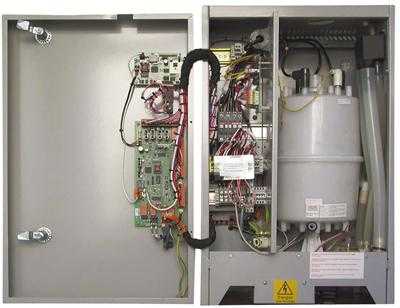

humiSteam — наиболее популярная и относительно недорогая серия, которая применяется в квартирах, коттеджах, офисах, больницах и на других бытовых и коммерческих объектах. В увлажнителях humiSteam нагрев воды производится погруженными в воду электродами. Поскольку водопроводная вода всегда содержит небольшое количество растворенных солей, сквозь воду между электродами протекает электрический ток, в результате вода нагревается и закипает, выделяя пар.
На первый взгляд такая конструкция выглядит непривычной, ведь обычно нагрев воды в бытовых приборах (чайниках, ингаляторахи т. п.) производится изолированными нагревательными элементами, не допускающими контакт воды с находящимися под опасным напряжением электродами. У Carel есть серия увлажнителей с нагревательными элементами (серия heaterSteam), однако они стоят заметно дороже аналогичных по производительности увлажнителей серии humiSteam и поэтому менее популярны. Причина в следующем: в увлажнителях с погружными электродами рабочим (то есть нагревающимся) телом является вода, электроды же сами по себе не нагреваются (нагревается только погруженная в воду часть электрода от контакта с кипящей водой). Это позволяет легко регулировать производительность увлажнителя, меняя уровень воды в цилиндре — чем меньше площадь погруженных в воду электродов, тем меньше протекающий через воду ток и тем меньше образуется пара. При этом опасности для человека такой увлажнитель не представляет, поскольку вода и электроды находятся в закрытом пластиковом цилиндре. А вот для увлажнителей более привычной конструкции с нагревательными элементами такой способ регулирования производительности не подходит, поскольку нагревательный элемент должен быть полностью покрыт водой, иначе он перегреется и выйдет из строя (о том, как регулируется производительность в таких увлажнителях, рассказывается ниже).
В процессе работы пароувлажнителей Carel в рабочем цилиндре образуется накипь, снижающая эффективность работы прибора. Из-за этого рабочий цилиндр необходимо периодически менять (неразборный цилиндр, поставляется по умолчанию) или чистить (разборный цилиндр, опция). Конструкция увлажнителей позволяет легко менять цилиндр без использования специализированного инструмента. Для увеличения надежности все модели снабжаются дренажным насосом (раньше применялись электромагнитные клапаны, но они были ненадежны, так как часто засорялись накипью). Для увлажнения нельзя использовать деминерализованную воду, поскольку она не проводит электрический ток.
Модельный ряд этих пароувлажнителей включает три варианта исполнения, различающихся установленной системой автоматики:
- humiSteam basic — пароувлажнители, управляемые с помощью внешнего контроллера или системы BMS. Контроллер типа basic (Y) может управляться от гигростата простым замыканием и размыканием контактов (принцип Вкл / Выкл), то есть при таком управлении увлажнитель либо работает с максимальной мощностью, либо выключен. Второй вариант — управление от внешнего контроллера с возможностью плавного регулирования производительности. Также возможно управление по цифровой шине Modbus от внешней системы BMS. Контроллер типа basic (Y) оснащен дисплеем, на котором отображаются параметры работы и диагностическая информация в случае возникновения неисправности.
- humiSteam X-plus — пароувлажнитель со встроенным контроллером. Контроллер Xplus (Х) имеет большой графический дисплей и кнопки для программирования и управления процессом увлажнения. В дополнении к базовым возможностям (как у контроллера basic), контроллер X-plus (Х) может управляться от датчика влажности, плавно регулируя производительность для поддержания заданного уровня влажности. Помимо этого возможно программирование ежедневных и недельных таймеров.
- humiSteam Wellness — парогенераторы со встроенным контроллером, аналогичным серииX-plus. Увлажнители с контроллером Wellness (W) предназначены для оснащения турецких бань и в дополнении к возможностям автоматики X-plus могут управлять подачей эфирных масел и запуском внешних вентиляторов. Основное отличие контроллеров Wellness от X-plusзаключается в том, что управление паропроизводительностью производится не по датчику влажности (так как в турецкой бане влажность всегда близка к 100%), а по датчику температуры. Другими словами, увлажнитель для турецких бань поддерживает заданную температуру при 100% влажности.
Агрегаты этой серии имеют производительность от 1.5 до 130 кг/ч с возможностью регулирования в диапазоне от 20% до 100%. Они могут комплектоваться различными парораспределителями, что позволяет им выступать в роли:
- автономных увлажнителей с парораспределителями для увлажнения воздуха непосредственно в помещении;
- канальных увлажнителей с парораспределителями для увлажнения воздуха в воздуховоде системы вентиляции.
Увлажнители Carel compactSteam
Увлажнители compactSteam по принципу действия аналогичны серии humiSteam — это изотермические увлажнители с погружными электродами. Но в отличие от агрегатов предыдущей серии, которые ориентированы на обработку воздуха в каналах вентиляционных систем, серия compactSteam предназначена для автономного использования и отличается изысканным дизайном (все элементы электрических и гидравлических соединений полностью скрыты в корпусе пароувлажнителя). Все модели этой серии имеют встроенный парораспределитель с вентилятором и ориентированы на применение в бутиках, элитном жилье, залах обслуживания клиентов банков и других помещений, где предъявляются повышенные требования к дизайну оборудования.
Пароувлажнители Carel compactSteam имеют встроенный жидкокристаллический дисплей и возможность пропорционального управления производительностью (с шагом 5%) для точного поддержания заданного уровня влажности.
Серия compactSteam включает две модели паропроизводительностью 1.6 и 3.2 кг/ч, при необходимости они могут комплектоваться парораспределителем для канального исполнения.
Увлажнители Carel heaterSteam
Модели серии heaterSteam нагревают воду с помощью электронагревательных элементов. По сравнению с сериями humiSteam и compactSteam пароувлажнители heaterSteam имеют более широкую область применения, поскольку могут работать как на деминерализованной, так и на сильно соленой (например, морской) воде. Использование деминерализованной воды позволяет устанавливать пароувлажнители heaterSteam в местах, где отсутствует возможность частого технического обслуживания.
С технической точки зрения основным отличием увлажнителей с нагревательными элементами является необходимость поддержания постоянного уровня воды в цилиндре, поскольку на воздухе нагревательные элементы выйду из строя из-заперегрева. Эта особенность не позволяет регулировать производительность увлажнителя путем изменения уровня воды, поэтому для этой цели в увлажнителе установлены твердотельные реле, которые подают напряжение на нагревательные элементы с цикличностью, пропорциональной требуемой производительности. Это усложняет конструкцию увлажнителей и приводит к увеличению их стоимости, но позволяет ему работать на воде любой жесткости. Кроме того, по сравнению с серией humiSteam, увлажнители heaterSteam более точно поддерживают заданную влажность и поэтому могут использоваться в «чистых» помещениях высокоточных производств.
Агрегаты heaterSteam комплектуются системой автоматики, которая обладает аналогичной с серией humiSteam функциональностью, но контроллеры heaterSteam имеют дисплей меньшего размера.
Производительность парогенераторов Carel heaterSteam — от 2 до 60 кг/ч, они могут комплектоваться как автономным, так и канальным парораспределителем для работы в составе системы вентиляции.
jetcool.ru
CAREL – УспехВент
Компания Carel прочно обосновалась в тройке мировых лидеров по производству систем управления климатическим оборудованием и систем увлажнения. Компании Carel принадлежат 6 заводов в Италии, Китае и США. Широкая сеть филиалов компании охватывает Северную и Центральную Америку, Европу, Дальний Восток и Океанию.Изотермические увлажнители воздуха
В изотермических увлажнителях водяной пар образуется за счет кипения воды. Компания Carel выпускает три серии электрических изотермических увлажнителей:- humiSteam,
- compactSteam,
- heaterSteam.
humiSteam — наиболее популярная и недорогая серия, которая применяется в квартирах, коттеджах, офисах, больницах и на других объектах. В увлажнителях humiSteam нагрев воды производится погруженными в воду электродами. Поскольку водопроводная вода всегда содержит небольшое количество растворенных солей, сквозь воду между электродами протекает электрический ток, в результате вода нагревается и закипает, выделяя пар. В увлажнителях с погружными электродами рабочим (то есть нагревающимся) телом является вода, электроды же сами по себе не нагреваются (нагревается только погруженная в воду часть электрода от контакта с кипящей водой). Это позволяет легко регулировать производительность увлажнителя, меняя уровень воды в цилиндре — чем меньше площадь погруженных в воду электродов, тем меньше протекающий через воду ток и тем меньше образуется пара.
В процессе работы пароувлажнителей Carel в рабочем цилиндре образуется накипь, снижающая эффективность работы прибора. Из-за этого рабочий цилиндр необходимо периодически менять (неразборный цилиндр, поставляется по умолчанию) или чистить (разборный цилиндр, опция). Конструкция увлажнителей позволяет легко менять цилиндр без использования специализированного инструмента. Для увеличения надежности все модели снабжаются дренажным насосом (раньше применялись электромагнитные клапаны, но они были ненадежны, так как часто засорялись накипью). Для увлажнения нельзя использовать деминерализованную воду, поскольку она не проводит электрический ток.
Модельный ряд этих пароувлажнителей включает три варианта исполнения, различающихся установленной системой автоматики:
- humiSteam basic — пароувлажнители, управляемые с помощью внешнего контроллера или системы BMS. Контроллер типа basic (Y) может управляться от гигростата простым замыканием и размыканием контактов (принцип Вкл / Выкл), то есть при таком управлении увлажнитель либо работает с максимальной мощностью, либо выключен. Второй вариант — управление от внешнего контроллера с возможностью плавного регулирования производительности. Также возможно управление по цифровой шине Modbus от внешней системы BMS. Контроллер типа basic (Y) оснащен дисплеем, на котором отображаются параметры работы и диагностическая информация в случае возникновения неисправности.
- humiSteam X-plus — пароувлажнитель со встроенным контроллером. Контроллер Xplus (Х) имеет большой графический дисплей и кнопки для программирования и управления процессом увлажнения. В дополнении к базовым возможностям (как у контроллера basic), контроллер X-plus (Х) может управляться от датчика влажности, плавно регулируя производительность для поддержания заданного уровня влажности. Помимо этого возможно программирование ежедневных и недельных таймеров.
- humiSteam Wellness — парогенераторы со встроенным контроллером, аналогичным серии X-plus. Увлажнители с контроллером Wellness (W) предназначены для оснащения турецких бань и в дополнении к возможностям автоматики X-plus могут управлять подачей эфирных масел и запуском внешних вентиляторов. Основное отличие контроллеров Wellness от X-plus заключается в том, что управление паропроизводительностью производится не по датчику влажности (так как в турецкой бане влажность всегда близка к 100%), а по датчику температуры. Другими словами, увлажнитель для турецких бань поддерживает заданную температуру при 100% влажности.
Агрегаты этой серии имеют производительность от 1.5 до 130 кг/ч с возможностью регулирования в диапазоне от 20% до 100%. Они могут комплектоваться различными парораспределителями, что позволяет им выступать в роли:
- автономных увлажнителей с парораспределителями для увлажнения воздуха непосредственно в помещении;
- канальных увлажнителей с парораспределителями для увлажнения воздуха в воздуховоде системы вентиляции. Пример установки канального увлажнителя в квартире можно увидеть в разделе Наши объекты.
Пароувлажнители Carel compactSteam имеют встроенный жидкокристаллический дисплей и возможность пропорционального управления производительностью (с шагом 5%) для точного поддержания заданного уровня влажности.
Серия compactSteam включает две модели паропроизводительностью 1.6 и 3.2 кг/ч, при необходимости они могут комплектоваться парораспределителем для канального исполнения.
Агрегаты heaterSteam комплектуются системой автоматики, которая обладает аналогичной с серией humiSteam функциональностью, но контроллеры heaterSteam имеют дисплей меньшего размера.
Производительность парогенераторов Carel heaterSteam — от 2 до 60 кг/ч, они могут комплектоваться как автономным, так и канальным парораспределителем для работы в составе системы вентиляции.
Документация

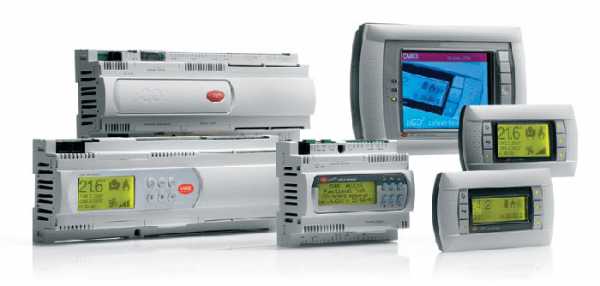

Свободно программируемые контроллеры
Carel предлагает средства для построения мощных, гибких и надежных систем управления инженерным оборудованием: контроллеры, панели оператора, средства разработки программного обеспечения для контроллеров, а также коммуникационные шлюзы и программное обеспечение для интеграции в системы управления зданием (BMS). Вследствие этого автоматика Carel находит широкое применение на рынке систем управления климатическим оборудованием (HVAC) и прочими инженерными системами.Кроме того, все электронные компоненты проходят предварительную электротермотренировку для минимизации возникновения неисправностей на начальном этапе.
Лаборатория сертификации компании Carel самостоятельно проверяет все новое разрабатываемое оборудование на соответствие самым строгим международным стандартам. Все контроллеры проходят испытания на электромагнитную совместимость и чувствительность, а увлажнители проверяются в ходе тепловых и механических испытаний.Документация
www.uspehvent.ru
МИР КЛИМАТА №32 (2005) : Архив журнала : Главная
Известно, что англичанам хронически не везет с погодой. Не потому ли климатическое оборудование, созданное на берегах туманного Альбиона, считается в мире одним из лучших? Надежная и мощная, словно мотор “ягуара”, точная, как карманные часы дворецкого, эта техника предназначена для помещений с повышенными требованиями к климатическому комфорту, неотъемлемой составляющей которого, наряду с температурой и чистотой, является влажность воздуха. Избыточная влажность провоцирует возникновение благоприятной среды для болезнетворных микроорганизмов, недостаточная — ведет к ослаблению иммунной системы человека.
 |
| Паровой увлажнитель электродного типа серии LE(P) для прецизионного кондиционирования воздуха |
Сфера применения современных парогенераторов достаточно обширна. Поддержание заданного уровня влажности необходимо в музеях и библиотеках. Пароувлажнители широко применяются на предприятиях пищевой промышленности (камеры для созревания сыра, винные погреба,камеры хранения и созревания табака, склады сигар), в сельском хозяйстве (теплицы, инкубаторы), в медицине, науке и на предприятиях связи.
Английская компания VAPAC, входящая в холдинг “Eaton–Williams Group”, производит парогенераторы с 1970 года. Этой надежной и высокоточной техникой оснащены крупнейший в Великобритании и Европе полиграфический комплекс в Вестферри, а также сборочные цеха “Jaguar” в Ковентри. Около 60% продукции VAPAC (специалисты по микроклимату ценят ее не меньше, чем знатоки сигар — хьюмидоры “DAVIDOFF”) экспортируется в 40 стран мира.
На сегодняшний день компания выпускает 7 типоразмеров пароувлажнителей электродного типа LE и LE(P) производительностью от 5 до 90 кг/ч. В установках предусмотрена система регулировки за счет изменения электропитания электродов Pulsed Energy, которые служат для прецезионного кондиционирования. Варианты исполнения предусматривают применение однофазного, двухфазного и трехфазного электропитания в диапазоне напряжения 200–440 Вольт. Точность поддержания параметров влажности установками LE(P) в помещениях составляет ± 5%. Электродные увлажнители стандартно оснащаются выпарными цилиндрами из нержавеющей стали и опционально — одноразовыми пластиковыми, что сводит к минимуму процедуру их профилактического обслуживания. Встроенный дренажный насос препятствует образованию пены.
| Паровой увлажнитель электродного типа серии LR(P) для прецизионного кондиционирования воздуха |
Для эффективной работы парогенераторов с погружными электродами особое значение придается качеству используемой воды — необходимо следить за параметрами давления, жесткости и электропроводности воды, а также содержанием в ней кремния.
Еще один вид пароувлажнителей — системы LR и LR(P), в которых вместо электродов используются погружные теплонагревательные элементы (ТЭН). Они отличаются большей “всеядностью” и работают на воде из городской сети, поддерживая влажностные параметры в помещении с точностью ±5%. Если же применяется деминерализованная вода, точность паропроизводительности ограничивается лишь трехпроцентной погрешностью датчика влажности. Модельный ряд парогенераторов LR(P) производительностью от 5 до 60 кг/ч оснащен разборными выпарными цилиндрами из нержавеющей стали, регулярная чистка которых решает проблему расходных материалов.
| Паровой увлажнитель электродного типа серии LE для прецизионного кондиционирования воздуха |
Когда кратковременные изменения относительной влажности в помещении неприемлемы и допуск составляет всего лишь 2%, на помощь приходит пароувлажнитель Microvap LMD. Этот “хьюмидор” со встроенным микропроцессором Varivap обеспечивает непрерывную подачу пара в обслуживаемую зону за счет регулируемой производительности выпарных цилиндров. Модельный ряд парогенераторов LMD с производительностью от 5 до 45 кг/ч отличают специальное программное обеспечение и система управления Vapac Operating System.
Пароувлажнители VAPAC предназначены как для работы в автономном режиме, так и в составе системы центрального кондиционирования и комплектуются для каждого из случаев соответствующими опциями и аксессуарами. Так, эффективность распространения пара в помещении может быть увеличена за счет специального вентиляторного “доводчика” RDU, устанавливаемого на выходе паропровода.
Работа парогенераторов контролируется датчиками влажности, установленными в воздуховодах или в помещении, либо внешней системой управления. К системе управления “интеллектуальным зданием” установки VAPAC можно подключить через локальную сеть VapaNet, использующую открытый протокол передачи данных. Она объединяет до 10 пароувлажнителей по принципу “ведущий–ведомый” и совместима с любым контроллером, который поддерживает протокол LonWorks. Параметры сети и состояние каждого увлажнителя выводятся на многофункциональный жидкокристаллический дисплей, позволяющий оптимизировать работу парогенераторов с учетом широкого спектра условий и потребностей заказчика. Так же как и бортовой компьютер престижного автомобиля, контроллеры одно– и двухцилиндровых английских парогенераторов своевременно сообщают о сроках сервисного обслуживания, превышении тех или иных “скоростей” и прочую полезную информацию.
Владельцам дорогих машин и обладателям “умных домов” хорошо известно, какую роль в жизни технических новинок последнего поколения играет присутствие в стране официального дилера той или иной марки. Климатические системы VAPAC в Россию уже несколько лет поставляет официальный дистрибьютор брэнда — московская компания VENTRADE. Сотрудники компании прошли подготовку в Англии и обладают сертификатами квалификации от VAPAC. Они обеспечивают как комплектацию и поставку любых пароувлажнителей VAPAC, так и весь комплекс послепродажного обслуживания. Согласно мнению специалистов VENTRADE, именно квалифицированное обслуживание “из первых рук” обеспечивает долгую жизнь любому, даже очень сложному механизму. Как и любая высокоточная система, “хьюмидоры” VAPAC перед приобретением требуют тщательного “потребительского освидетельствования”. Здесь важна каждая деталь — от типа электропитания до средней температуры воздуха в помещении. Впоследствии все эти хлопоты окупятся сторицей: серверы справятся с любой нагрузкой, фрукты сохранят свою свежесть, а люди — здоровье и хорошее самочувствие.
О чём мы писали 15 лет назад
Холодное лето 2003-го
Перед началом прошедшего сезона все участники рынка дружно прогнозировали его рост. Разброс мнений наблюдался только в том, насколько увеличится рынок. И действительно, все объективные показатели говорили о том, что продажи пойдут в гору. В первом квартале 2003 года рост ВВП составил рекордные 7–8%, цены на кондиционеры в очередной раз упали, притом, что доходы населения в долларовом исчислении уже который сезон растут на 15% в год.Как противостоять опасности возгорания воздуховодов
За последнее время резко увеличилось количество пожаров и даже взрывов внутри воздуховодов систем вентиляции и кондиционирования. Несмотря на то, что подобные пожары происходили всегда, изменения, произошедшие в последние время, стали причиной возникновения куда более крупных возгораний с участием большего числа людей.Анализ перспективных систем теплоснабжения
В этом докладе рассмотрены вопросы, связанные с переходом систем централизованного теплоснабжения на децентрализованное. Рассмотрены положительные и отрицательные стороны обеих систем. Представлены результаты проведенного сопоставления этих систем.
