После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

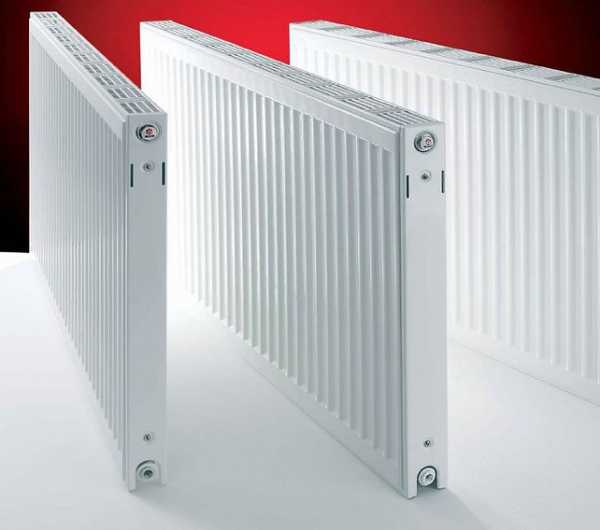

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

• Присоединительная резьба: 4 х G1/2” (внутр.)
• Высота: 300, 400, 500, 600, 900
• Межосевое расстояние: общая высота минус 50 мм
• Длина: от 400мм до 3000мм
• Глубина: тип 10 и 11 – 61мм, тип 12 – 64мм, тип 22 – 100мм, тип 33 – 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Макс. температура теплоносителя: 110°C
• Рабочая температура – 95°

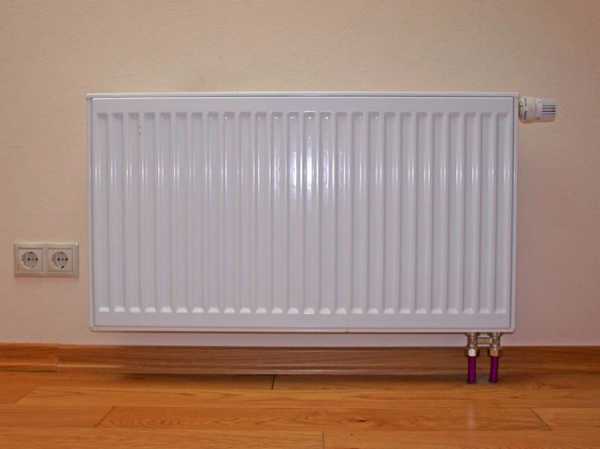

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

• Присоединительная резьба: 2 х G3/4” (наруж.),
• Высота радиаторов: 300, 400, 500, 600, 900
• Длина радиаторов: от 400мм до 3000мм
• Расстояние между подводящими трубами: 50мм
• Глубина радиатора: тип 10 и 11 – 61мм, тип 12 – 64мм, тип 22 – 100мм, тип 33 – 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Максимальная температура теплоносителя: 110°C
• Рабочая температура – 95° С

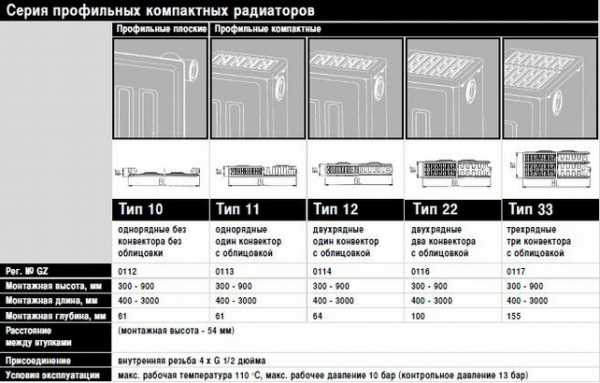

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 – однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 – однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

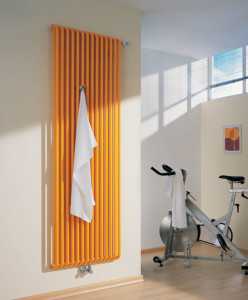

Стальные трубчатые дизайн-радиаторы Kermi

Кроме панельных радиаторов, Керми выпускает и трубчатые стальные радиаторы, различных размеров и дизайнерских исполнений.

Такие устройства не только эффективно греют помещение, но и служат прекрасным его украшением. Немецкие дизайн-радиаторы способны удовлетворить самого взыскательного покупателя. У нас их используют в основном для обогрева ванных комнат, заменив ими простенькие полотенцесушители.

Красиво переплетенные стальные трубы, идущие в горизонтальном и вертикальном направлениях, являют собой зрелище, приятное для глаз. При всём при этом они еще и очень прочны – ведь при соединении труб между собой используется сварка лазером. Существует два типа этих обогревателей:

• Радиаторы водяного типа – имеют рабочее давление до 10 атмосфер, а опрессовочное – до 13 атмосфер. Тепловая мощность варьируется от 0,01 до 2 киловатт. Самые производительные модели могут обеспечить обогрев помещения площадью до 20 м².
• Радиаторы электрического типа – удобны тем, что для их подключения не требуется ничего кардинально менять в отопительной системе. Ни с трубами возни лишней не будет, ни с монтажом и подсоединением к горячему водоснабжению. А летом, когда теплую воду наверняка отключат, такой электрический радиатор может выручить. А теперь рассмотрим их основные модели.

Kermi Ideos

Kermi Ideos – утонченная и изысканная, впечатляет интересной звездной формой. Отдельные элементы, гармонично сплетаясь друг с другом, создают единый образ, нежный и воздушный. Одновременно с этим радиатор отличает высочайшее качество.

Габаритные размеры:

• Высота: для вентильного исполнения: 758, 1133, 1508, 1883 мм; для стандартного исполнения: 776, 1151, 1526, 1901 мм.
• Длина: 508 и 758 мм.
• Глубина: 35 мм.

Kermi Fedon

Kermi Fedon – удобна и оригинальна. Всё в ней сделано для комфорта использования. Регулятором температуры, находящимся снизу, легко управлять, а все места соединений спрятаны с глаз долой.

Габаритные размеры:

• Глубина: 50 мм.
• Высота: 1048, 1648, 1948 мм.
• Длина: 510 и 691 мм.

Kermi Credo-Swing

Kermi Credo-Swing – отличает интересный дизайн труб – их сечение треугольной формы. Их легкие и плавные изгибы прекрасно смотрятся. Исполнение может быть как стандартным, так и с вентилем. Имеется приятный бонус в виде откидного полотенцесушителя.

Габаритные размеры:

• Высота: стандартный вариант – 878, 1294, 1838 мм. и вариант с вентилем – 987, 1403, 1947 мм.
• Длина 455, 601, 746 мм.
• Глубина 104, 105, 102 мм.

Kermi Credo-Duo

Kermi Credo-Duo – строгая и современная, шагает в ногу с двадцать первым веком. У нее отличная теплоотдача.

Габаритные размеры:

• Высота: 1091, 1471, 1889 мм.
• Длина: 471, 621, 771 мм.
• Глубина: 81 мм.

Kermi Credo-Half

Kermi Credo-Half – с экраном модной формы блещет не только красотой, но и функциональностью. Пользоваться ею – сплошное удовольствие. Точеные трубы, идущие в поперечном направлении, гармонично сочетаются с экраном. Укрепляют эти трубы симпатичные распорки, которые делают изделие устойчивым. Все элементы объединяются в отдельные блоки, сбоку сделан разрыв.

Габаритные размеры:

• Длина: 460, 610 мм.
• Высота: 1086, 1466 1884 мм.
• Глубина: 51 мм.

 Kermi Credo-Twist

Kermi Credo-Twist – бывает как с вентилем, так и без него. Эту батарею отличает красивая форма в виде овала. Сечение тоненьких труб с красивым изгибом – круглое.

Габаритные размеры:

• Высота: стандартный вариант – 846, 1230, 1854 мм. и вариант с вентилем 955, 1339, 1963 мм.
• Длина 447, 594, 740 мм.
• Глубина 96, 97, 95 мм.

Kermi Karotherm

Kermi Karotherm – завораживает своими идеально симметричными формами. Можно бесконечно смотреть на безупречные квадраты, заключенные в один большой квадратный контур.

Габаритные размеры:

• Глубина: 22 мм.
• Высота: 300 – 2500 мм.
• Длина: 300 – 2500 мм.

Kermi Jive

Легкая и динамичная модель Kermi Jive совсем не отличается симметричными формами. И в этом ее своеобразная прелесть. Несмотря на кажущуюся эфемерность, тепла от нее предостаточно.

Габаритные размеры:

• Глубина: 140 мм.
• Высота: 1500, 1800 мм.
• Длина: 500, 600 мм.

Kermi Icaro

Kermi Icaro – одна из новых разработок. Она чем-то напоминает предыдущую, Kermi Jive. Скорее всего, той же асимметричностью, воздушностью и экспрессивностью.

Габаритные размеры:

• Глубина: 58 мм.
• Высота: 1446, 1866 мм.
• Длина: 400, 600 мм.

Kermi Credo

Kermi Credo – это прямые линии, строгий дизайн и отсутствие излишеств. Поперечные трубы тонкой работы пересекают плоские коллекторы.

Габаритные размеры:

• Высота: для стандартного исполнения: 1094, 1474, 1892 мм и для вентильного исполнения: 1091, 1471, 1889 мм.
• Длина: 471, 621, 771 мм.
• Глубина: 35 мм.

Kermi Credo-Uno

Kermi Credo-Uno – прекрасно подойдет для любой ванной комнаты. Модный дизайн и строгость линий делают эту батарею ультрасовременной.

Габаритные размеры:

• Высота: 789, 1169, 1473, 1777 мм.
• Длина: 490, 640, 790 мм.
• Глубина: 41 мм.

Kermi Basic 50

Kermi Basic 50 – без единого сварного шва, отличается великолепным качеством красивой отделки. Линии четкой формы смотрятся стильно, а трубы расположены на таком расстоянии, что полотенца сушить крайне удобно.

Габаритные размеры:

Basic 50 (прямое исполнение)

• Монтажная высота: 804, 1172, 1448, 1770 мм.
• Монтажная длина: 450, 524, 599, 749 мм.
• Монтажная глубина: 35 мм.

Basic 50-R (изогнутое исполнение)

• Монтажная высота: 804, 1172, 1448, 1770 мм.
• Монтажная длина: 450, 599, 749 мм.
• Монтажная глубина: 51, 60, 70 мм.

Kermi B24

Kermi B24 – имеет D-образную форму. Поперечные трубы имеют плавный и нежный изгиб. Здесь тоже удобно сушить полотенца – межтрубное расстояние подобрано просто идеально для этого.

Габаритные размеры:

B24-S (прямое исполнение)

• Монтажная высота: 805, 1173, 1495, 1771 мм.
• Монтажная длина: 440, 490, 540, 590, 740 мм.
• Монтажная глубина: 32 мм.

B24-R (изогнутое исполнение)

• Монтажная высота: 805, 1173, 1495, 1771 мм.
• Монтажная длина: 440, 490, 540, 590, 740 мм.
• Монтажная глубина: 49, 55, 53, 68 мм.

Модели Kermi Decor

1. Kermi Decor-V – состоит из труб круглого сечения. Она полностью готова к использованию – на заводе-изготовителе уже и уровень мощности настроен, и вентильная арматура встроена.

Габаритные размеры:

• Ширина 1 секции 46 мм
• Возможное количество секций: 4, 6, 8, 10, 14, 16, 18, 20, 22, 26, 30, 34, 40, 44, 50, 56, 64.
• Монтажная высота – 200 – 2000

2. Kermi Decor-S – также сделана из труб круглого сечения. Но дизайн этой батареи просто удивительный. Пожалуй, он способен привести в восхищение даже самого искушенного потребителя с тонким вкусом.

Габаритные размеры:

• Ширина 1 секции 46 мм
• Возможное количество секций: 4, 6, 8, 10, 14, 16, 18, 20, 22, 26, 30, 34, 40, 44, 50, 56, 64.
• Монтажная высота – 200 – 2000

3. Kermi Decor-D – хороша тем, что при замене ею старых батарей не требуются «танцы с бубном». Ведь у нее расстояние между трубами идеально подходит к батареям DIN.

Таблица сравнительных характеристик Kermi Decor-D

Ну, а максимально подробно характеристики радиаторов Керми понравившихся моделей можно узнать из паспорта.

Вам будет интересно

srbu.ru

Радиаторы Керми – технические характеристики

Иногда при выборе радиаторов отопления, потребитель попадает под влияние стереотипов и домыслов, а это мешает сконцентрироваться на самом главном, для чего, собственно, и нужен радиатор — на максимальной теплоотдаче от носителя. Радиатор отопления не всесильный, и он не может влиять на эффективность системы отопления так, как это делает котел или кочегар в котельной. Но может он очень многое, и мы в этом убедимся на примере стального радиатора Керми.

Содержание:

1. Биметаллические, алюминиевые или чугунные?
2. Преимущества стальных радиаторов Керми
3. Объем радиаторов Керми
4. Мех. прочность стальных радиаторов Керми
5. Технологические плюсы радиаторов Керми

Биметаллические, алюминиевые или чугунные?

Радиаторы отопления бывают разных типов и могут быть выполнены как из традиционных материалов, так и из более новаторских. К ним, в частности, относятся биметаллические радиаторы, а в общем материалов для этих приборов всего несколько:

• чугун;
• сталь;
• алюминий;
• биметаллические конструкции.

Каждый из типов радиаторов имеет свои преимущества, которые лучше использовать, зная особенности помещения и условия отопления. К примеру, алюминиевые радиаторы очень боятся коррозии, как от взаимодействия с активными веществами, так и окисления в водной среде, электрохимической коррозии. Зато они очень легкие быстро прогреваются. Только у всех батарей отопления есть общая беда — течи в местах соединения с трубами. Алюминиевые приборы в этом плане проигрывают всем остальным батареям. Такая же непривлекательная картина с ценами на алюминиевые радиаторы. Они самые дорогие на рынке.

Преимущества стальных радиаторов Керми

Несмотря на то что чугунный радиатор имеет гораздо большую массу, тепловая емкость и инерционность у стального радиатора Керми лучше. Сравнения этих характеристик проводились в условиях современного отопительного трубопровода, теплоноситель которого имеет далеко не самые стабильные показатели и не самый постоянный химический состав.

Прибор должен максимально быстро реагировать на изменения тепловых характеристик двухтрубной отопительной системы, а значит, очень быстро набирать температуру, не иметь избыточных потерь тепла при прекращении поступления теплоносителя. Радиаторы Керми технические характеристики которых очень гибкие, и в этом плане подтверждают свою убедительность.

Объем радиаторов Керми

Для централизованного отопления, в принципе, объем радиатора не имеет решающего значения, в отличие от систем автономного или частного отопления индивидуального дома. Но в этом случае, чугунная 12-секционная батарея 2КП60 имеет теплоотдачу 1444 Вт, а внутренний объем — 13 литров. Чугунная батарея отопления МС140 имеет теплоотдачу 1925 Вт при объеме 18 литров. Технические характеристики батареи Керми показывают, что при объеме 6,3 литра одна секция имеет эффективную теплоотдачу не менее 2100 Вт, заявленных в паспорте. Как видим и в этом плане стальные батареи Керми имеют двойное преимущество.

Больший объем теплоносителя в системе приводит к большим потерям тепла как в трубопроводе, так и в других элементах системы, и это неизбежно, как только тщательно не изолируй всю систему, и какие современные материалы труб не применяй. Также увеличение объема системы отопления сказывается на насосном оборудовании, которое работает под высокой нагрузкой, естественно, с меньшим ресурсом и меньшей продуктивностью, снижающейся по мере эксплуатации системы. При использовании стального радиатора Керми для получения аналогичного количества тепла чугунной системе, по трубам нужно пропустить в три раза больше теплоносителя. Еще одна выгода, которую дают технические характеристики стальных радиаторов Керми.

Мех. прочность стальных радиаторов Керми

В этом случае, если рассматривать механическую прочность стальных батарей Керми, то чугунные, биметаллические и алюминиевые аналоги тоже не выгодно выглядят на их фоне. Алюминиевые и биметаллические радиаторы могут выгоднее отличаться по внешнему виду от стальных радиаторов. Первых 10-12 месяцев. До тех пор, пока мягкий алюминий не начнет покрываться вмятинами от неизбежного механического воздействия. Но это только один из минусов механической нестабильности алюминиевых и биметаллических батарей.

Алюминий очень сильно подвержен влиянию щелочей и других химических составов, которые применяются для работы системы отопления. В условиях центрального отопления стран Европы алюминиевая батарея имеет гораздо более высокий срок службы, по сравнению со сроком работы с нашими теплосетями, поскольку стабильности состава воды, используемой для отопления, нет никакой, а для промывки систем отопления отопительные компании используют такие составы, которые негативно влияют на алюминий и приводят к ускоренному его разрушению.

Технологические плюсы радиаторов Керми

Стальные батареи Керми хоть и не могут похвастаться особенной стойкостью к гидроударам, поскольку держат максимальное давление около 13 атм, а температуру — 113°С, но более стойки к составам, применяемым в системах отопления в качестве теплоносителя. Именно это качество радиаторов Керми делает их особенно ценными в наших условиях.

При своих совсем незначительных габаритах и привлекательной цене, радиаторы отопления Керми показывают в очередной раз преимущества немецкого отопительного оборудования, а изысканный дизайн металлических панелей Керми сможет удовлетворить любые запросы.

Читайте также Конвекторы отопления электрические с терморегулятором настенные, цена

nashprorab.com

Радиаторы Керми — технические характеристики

Технические характеристики и подключение

Радиаторы немецкой марки Kermi (Керми) стали одной из самых популярных на российском рынке позиций; их охотно сегодня используют многие наши соотечественники в отоплении своих домов.

Kermi действительно в своем сегменте стали признанным лидером. Их стальные панельные радиаторы (и не только) стали широко известны в мире, а популярность, как известно, вторая составляющая успеха. И качества. Сегодня компания выпускает уже не только ставшие традиционными для нее стальные батареи, но также и биметаллические. У них два типа подключения – нижнее и боковое. И три разных толщины метала.

Стальные радиаторы более подходят для загородных домов, в которых  давление не столь высокое, как в городе.  Радиаторам из стали опасны гидроудары;  биметалллические батареи способны держать давление до 30 атмосфер.

Чтобы не отнимать ваше время, описывая их внешние достоинства, предлагаю ниже посмотреть небольшое видео об этих устройствах, благодаря чему сможете составить о них собственное представление.

У потребителей есть интерес к разным моделям, в том числе к декоративным батареям с необычным стильным дизайном

Теплотехника серии радиаторов фирмы «Керми» в основном предназначена для индивидуальных домов и коттеджей, и имеют соответствующий внешний вид: изысканный, элегантный, благородный. Нельзя сказать, что они дешевы, но, говорят,  затраты оправдываются высокой степенью комфорта.

Вообще-то работа любого жидкостного радиатора построена на одном принципе — теплоноситель (в данном случае это вода) поступает в радиаторную емкость и замедляет свое движение, мало-помалу остывая и передавая передает тепло в помещение.

Главным достоинством этих приборов считается высокая удельная тепловая мощность. Так вот радиаторы Керми считаются очень мощными.

Батареи тепло передают тепловым излучением от лицевой поверхности и имеют очень приличную теплоотдачу. Обычно они устанавливаются в автономных системах отопления, поскольку рассчитаны на невысокое рабочее давление.

Трудно не согласиться с тем, что внешний вид радиаторов марки Керми довольно эстетичен. Батареи имеют различные размеры. Выпускаются в основном радиаторы белого цвета, покрываются они специальным порошковым покрытием (как утверждает производитель, экологически чистым! Опровержений я пока не встречал, так что вполне возможно, это правда), которое вроде как позволяет дольше удерживать температуру. Но бывают декоративные модели, отличающиеся от основной линейки и цветом, и дизайном.

Немецкая компания Kermi основана в далеком уже 1960 году.  С 1967 г. фирма плотно занялась выпуском стальных панельных радиаторов. (Кстати, с 1976 г. она также вплотную занимается производством душевых кабин). И уже к 1975 г. Kermi добилась лидирующего положения в данном сегменте.  Конечно, более всего  Kermi  знают в самой Германии, но они также хорошо известны и в других  странах Европы.

На  российском рынке эти отопительные батареи проявили себя относительно не так давно, но им доверяют.  Да и 5-летняя гарантия от производителя, безусловно, подкупает.

Каждое из выпускаемых на рынок белоснежных изделий бренда Kermi оборудуется боковой панелью и верхней решеткой. Каждая батарея перед выходом на рынок проходит испытания на заводе под давлением 10-13 бар.

В комплекте с самим прибором производитель поставляет также специальные  заглушки для сброса воздуха и прикладывает кронштейны.

Количество у радиатора панелей указывается на маркировке:

• тип 10-й  — одна панель;
• тип 11-й — панель с оребрением;
• тип 21-й — пара панелей и одно оребрение;
• тип 22-й — пара панелей и пара оребрений;
• тип 33-й — три панели и три ряда оребрения.

Благодаря завидному разнообразию типоразмеров радиаторов их можно подобрать к любому помещению и любому месту.

Если для массивного радиатора габаритами 300 x 2000 мм понадобится достаточно просторное помещение, а иногда его есть возможность собрать едва ли не на улице под окном, то компактные модели радиаторов Керми (например, в 45 мм по глубине) вполне не сложно и дома смонтировать.

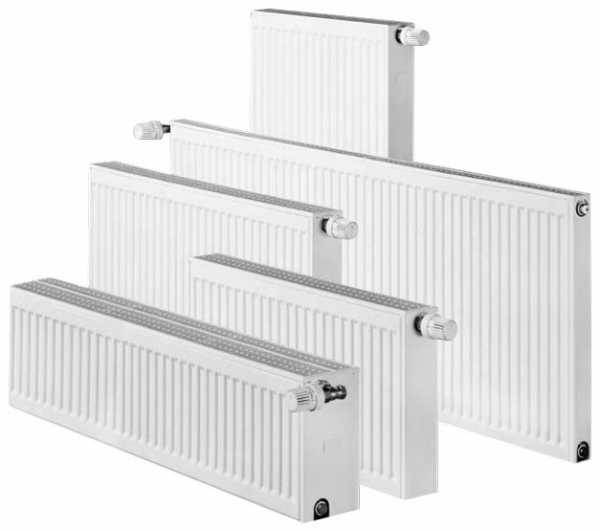

Стальные панельные радиаторы отопления марки Kermi — безупречные по качеству приборы, обладающие высокой теплоотдачей и стильным дизайном.

• Высота в диапазоне 300-900 мм;
• Длина в диапазоне  400-3000 мм;
• Радиаторы Керми производятся однослойными, двуслойными и трехслойными.

Панельные стальные  радиаторы Kermi по конструкции представляет собою пару панелей, соединенных металлическими трубами, где протекает нагретый теплоноситель. Конструкция обычных радиаторов подразумевает циркуляцию теплоносителя  одновременно по двум панелям, в данном случае получается равномерный разогрев поверхности радиатора. Еще совсем не так давно подобный метод подогрева теплоносителя считался максимально рациональным.

Но стальные радиаторы Kermi, изготовляемые  по особой технологии Therm X2, сделаны иначе. Теплоноситель в радиаторах вначале проходит сначала сквозь переднюю панель, а после этого он по трубам подается в заднюю панель.

Подобная циркуляция теплоносителя способствует более быстрому нагреванию передней панели, что повышает мощность собственно теплового излучения. В задней радиаторной панели циркулирует слегка охладившийся теплоноситель, в силу чего панель прогревается несколько дольше.

Считать ли данный нюанс недостатком конструкции? Пожалуй, даже наоборот. Дело в том, что задняя панель радиатора играет в данном случае роль хорошего экрана, благодаря которому предотвращаются лишние тепловые потери и почти нет бесполезного расхода энергии на прогрев стены.

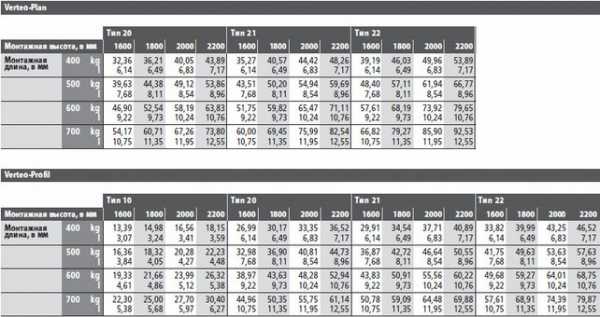

Таблица мощностей радиаторов Керми

Когда говорят о достоинствах Керми, считается нужным вспомнить о такой инновационной технологии, которая запатентована компанией, как ThermX2. Именно благодаря тому, что теплоноситель в батарее вначале прогревает наружную панель, обращенную в помещение, и только после этого поступает в заднюю панель, прибор обеспечивает экономию тепловой энергии до 11%.

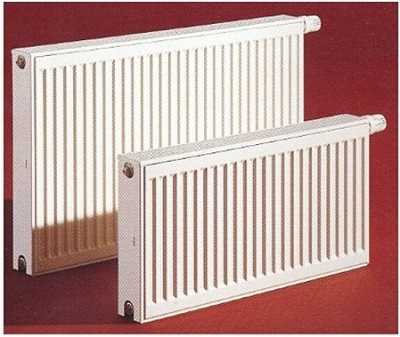

У панельных радиаторов Kermi Profil — Kompakt FKO предусмотрено  боковое либо нижнее подключение. Приборы Kermi FKO, имеющие боковое подключение, предназначаются для обогрева  помещений как в стандартных отопительных системах с температурами теплоносителя до 110 град. С, так и в системах, имеющих более низкие температурные показатели.

Батареи Керми  возможно подключить к системе с любой стороны (справа или слева). Приборы Kermi хорошо функционируют в отопительных системах, основанных на  принудительной циркуляции теплоносителя.

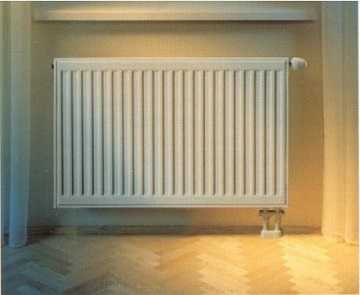

Радиаторы  Kermi Profil — Ventil FKV, с базовым нижним подключение предназначены для работы в самых разных системах отопления при  любой температуре  теплоносителя. В радиаторы  Керми монтируются специальные термостатические клапаны.

Радиаторам ничто не препятствует работать в отопительных системах с любым вариантом циркуляции теплоносителя.

teplolivam.ru

Типы и модели радиаторов «Керми»

Когда разговор заходит о немецком качестве, подразумевается, что изделие будет соответствовать требованиям и нормам современности. Это не только прочностные характеристики и эффективность эксплуатации, это еще и привлекательный внешний вид. Радиаторы «Керми» — это настоящее немецкое качество. Данный вид стальных отопительных батарей – это мировое лидерство в области отопительных приборов.

Многие наши соотечественники с недоверием относятся к стальным радиаторам, считая, что они обладают низкой коррозионной стойкостью. Напомним, что в Европе 95% используемых отопительных батарей – это именно стальные приборы. А, значит, это о чем-то говорит.

Итак, что собой представляют радиаторы «Kermi»? Это панельные модели, которые изготавливаются из высококачественных стальных листов холодного проката толщиною 1,26 мм. Обе панели свариваются между собой роликовым швом, а вот между каналами применяется только точечная сварка. Оба варианта скрепления гарантируют долгосрочную эксплуатацию.

В настоящее время компания предлагает несколько моделей батарей Керми, которые отличаются друг от друга количеством панелей, наличием или отсутствием оребрения и способом подключения к отопительной системе дома. Добавим, что эти приборы могут быть использованы в закрытых отопительных сетях.

Типы радиаторов Керми

В настоящее время производитель предлагает пять основных типов отопительных батарей:

1. Тип 10 – это радиатор отопления Керми, состоящий всего лишь из одной панели. Самая простая и дешевая конструкция.
2. Тип 11 – это, то же самое, только с узлом оребрения. Данная модель обладает более высокой теплоотдачей за счет дополнительно установленных ребер, изготовленных из листового металла толщиною 0,5-0,7 мм.
3. Тип 21 – это конструкция, состоящая из двух панелей и одним слоем оребрения.
4. Тип 22 – две панели и два слоя ребер.
5. Тип 33 – три панели и три слоя ребер.

С увеличением номера типа радиатора увеличивается и его тепловая мощность. Хотя именно этот показатель также зависит и от размеров самого отопительного прибора. Благодаря огромному разнообразию типоразмеров, можно точно подобрать необходимый радиатор как по размерному (монтажному) показателю, так и по выделяемой им мощности.

Кстати, размеры стальных радиаторов Керми (Kermi)находятся в диапазоне:

• высота: 300-900 мм;
• длина: 400-3000 мм;
• глубина: 60-160 мм.

Технические характеристики

Как уже было сказано выше, технические характеристики радиаторов Керми в основном зависят от типа прибора и от его размера. Хотим предложить вам таблицу технических характеристик радиаторов «Керми». В ней рассмотрим несколько позиций, которые по нашему мнению относятся к категории «основных».

 Из таблицы видно, что панельные радиаторы Керми имеют два типоразмера приборов по высоте: 300 и 500 мм, которые являются традиционными размерами, пользующиеся большой популярностью в российских условиях. Хотя это не единственные размерные показатели, что дает возможность точно и грамотно подобрать прибор под необходимые посадочные габариты. А вот длина батарей может быть разнообразной. Это большой плюс, потому что современные архитектурные изыски создают некоторые проблемы, касающиеся точного подбора радиатора под ширину оконного проема.

Разнообразие размерного ряда

Внимание! В настоящее время компания-производитель предлагает совершенно уникальные отопительные приборы, которые изготовлены по инновационной технологии ThermX2. Дело все в том, что радиатор изготавливается из двухслойной системы, в которую теплоноситель сначала поступает и обогревает внешнюю панель, затем поступает во внутренние полости самого радиатора, обогревая его полностью. С помощью данной конструкции появилась возможность быстрого нагревания прибора, плюс экономия тепловой энергии на 11%.

Номенклатурный ряд

В данном случае модели разделяются по способу подключения к трубопроводам системы отопления. Их две:

1. Profil-K (группа FKO) – это модели с боковым подключением.
2.  Profil-V (группа FKV) – это радиаторы Керми с нижним подключением.

Обратим ваше внимание на узлы подключения. В боковом – это четыре патрубка с внутренней резьбой ½”, в нижнем – это два патрубка с внешней резьбой ¾”. Добавим, что модели со вторым вариантом подключения поставляются в торговую сеть со встроенным термическим клапаном.

Давайте приложим еще одну таблицу мощностей радиаторов Керми, разбросанных по номенклатурному ряду.

Из этого следует, что подключение радиатора никоим образом не влияет на его теплоотдачу. В основе изменений могут лежать только тип отопительного прибора и его размеры. Об этом уже выше говорилось.

Дизайнерские варианты

Как и все производители отопительных приборов, компания «Керми» сегодня предлагает достаточно широкий модельный ряд в категории «дизайн-радиаторы». Что это такое? Это отопительные батареи, которые выполняют функции декоративного элемента, но при этом свои чисто отопительные функции они не теряют.

Декор радиаторы

К таким радиаторам добавляются всевозможные декоративные полезные приспособления, которые увеличивают полезность и практичность элемента. Чаще всего такие радиаторы отопления используются в ванных комнатах, хотя дизайнеры всегда находят им применение и в остальных помещениях: жилых и нежилых. Скажем прямо, эта модельная линейка одна из самых дорогих на современном рынке. Но это того стоит.

Правда, надо быть до конца откровенными. К сожалению, в небольших помещениях дизайн-радиаторы смотрятся не очень. Но если комната достаточно большая, то такая инновационная конструкция не только украсит ее, но и создаст с ее помощью комфортные условия проживания.

Есть еще одна модельная линейка от компании Керми – это категория «Декор». По сути, это трубчатые приборы, отличающиеся от стальных панельных радиаторов Кermi не только конструкцией, но и внешним видом. Здесь три модели:

1. Decor-V.
2. Decor-D.
3. Decor-S.

Все модели, относящиеся к нестандартным формам и конструкциям, ничем по теплоотдаче не отличаются от стандартных панельных отопительных приборов. Конечно, этот показатель зависит от типа модели и от размеров теплоотдающих поверхностей. То есть получается так, если вы хотите удивить себя и своих гостей нестандартным подходом к организации дизайна интерьера своего дома, тогда устанавливаете радиаторы из категории «Дизайн» или «Декор». Но за это придется выложить внушительную сумму. Если вас по своему внешнему виду устраивают панельные приборы, тогда смело покупайте их.

Добавим, что в настоящее время компания «Керми» предлагает так называемые нагревательные стенки.

otepleivode.ru

модельный ряд, технические характеристики, особенности установки и ухода, а также схема нижнего подключения Керми fko и информация о торговой марке

Надежность – именно это качество интересует потребителей при выборе радиаторов отопления для дома или квартиры.

Стальные панельные радиаторы Керми немецкого производства ассоциируется именно с этим понятием, и, не смотря на достаточно высокую стоимость по сравнению с аналогичными устройствами, пользуется неизменным спросом, как на отечественном рынке, так и за рубежом.

О торговой марке

Kermi – это известный производитель стальных радиаторов из немецкого города Платлинг. Он давно зарекомендовал себя в этой нише и по-прежнему уделяет много внимания разработке и внедрению новейших технологий.

Хотя о большинстве панельных радиаторов мнения совершенно противоречивые, стальные радиаторы Керми признаны мощными и надежными.

Это вызвано тем, что их производство отслеживается на всех этапах:

1. Отбор материала для изготовления панелей.
2. Контроль изготовления.
3. Проверка каждого изделия на прочность.

Панельные радиаторы Kermi (стальные) представлены широким модельным рядом изделий разного цвета, размера и конструкции.

Стальной панельный радиатор Kermi

В основе любого панельного радиатора находятся стальные пластины, соединенные подвое. Они выполнены методом штамповки, при котором на внутренней стороне панели выдавлены специальные каналы для теплоносителя. Два из них горизонтальные и расположены в верхней и нижней части стальной штамповки, а остальные вертикальные.

Соединенные попарно стальные панели впоследствии становятся основанием батарей. В зависимости от того, какой необходим уровень теплоотдачи устройства, стальные радиаторы отопления Керми состоят из одного, двух или трех рядов панелей.

Для более эффективной работы к ним встраиваются конвекторы, которые представляют собой гофрированные листы из тонкой стали.

Вся конструкция прикрывается боковыми и верхней крышками, придавая изделию аккуратный и стильный вид. Отличием строения радиаторов Керми является подача носителя, который попадает не одновременно на все панели, как в аналогичных изделиях других производителей, а последовательно.

Это означает, что первой нагревается передняя панель, тогда как вторая и третья (в зависимости от модели) имеют меньшую температуру. Это позволяет максимально увеличить КПД радиатора, нагревая комнату на 25% быстрее, а тепло не расходуется на обогрев стены.

Данная технология имеет маркировку Therm-X2, и она хорошо зарекомендовала себя даже при работе в условиях низкотемпературного режима. Это значительно расширило их сферу применения, и панельные радиаторы отопления Керми отлично сочетаются с солнечными коллекторами и насосами любой мощности.

Еще одной особенностью конструкции изделий фирмы Керми являются сбалансированные регулирующие устройства, которые были опробованы производителем многолетними испытаниями. Они позволяют создавать любые комфортные условия и параллельно экономить расход топлива.

В конструкции изделий этой фирмы есть модели, как с боковым, так и нижнем подключением, при чем у последних разводка может находиться не только слева и справа, как принято обычно, но и посередине.

Модельный ряд

Хотя компания придерживается параметров, свойственных панельным отопительным приборам, у нее есть изделия с гладкой лицевой поверхностью, которые называются Plan, и с профильной, слегка волнистой – Profi.

Если радиаторы отопления стальные Kermi имеют маркировку Plan (Fko), то это изделия с гладкой панелью и нижним подключением, выполненном в 3-х вариантах: правом, левом и среднем.

Модели Plan FKV имеет боковое подключение и представлены не только основными размерами, но и тем, что подходит для замены старых чугунных батарей. Это сэкономит время и деньги, так как не придется переделывать подводку.

Для медучреждений и аллергиков, которым противопоказано скопление пыли, подойдет гигиеническая модель Plan-V, в котором соблюдено расстояние, позволяющее легко удалять пыль с поверхности радиатора.

Все стальные панельные радиаторы отопления Kermi выполнены в стандартных типах 10, 11, 21, 22, 33, где первая цифра говорит о количестве панелей, а вторая – о конвекторах.

О технических характеристиках стальных радиаторов Керми читайте ниже.

Технические характеристики

Техпаспорт на изделие является основным документом, по которому потребитель определяет, какой мощности ему необходим прибор.

Не обходит это стороной и стальные радиаторы отопления Керми, технические характеристики которых имеют следующие параметры:

1. Основное рабочее давление 10 Бар при испытательном 13 Бар.
2. Максимально допустимая температура воды в системе +110 градусов, а рабочая +95.
3. Высота изделий варьируется от 300 мм до 900 мм.
4. Длина – от 400 до 3000 мм.
5. Глубина изделия зависит от его типа. Так для моделей 10 и 11 – это 61 мм, для 12- 64 мм, для 22 – 100 мм, а для 33 типа – 155 мм.

По способу подключения весь модельный ряд данной торговой марки делится на боковую и нижнюю подводку, причем последняя предусмотрена в вентильных устройствах, которые имеют в маркировке латинскую литеру V. У бокового подключения, которое используется в компактных устройствах, в маркировке присутствует литера K.

Особенности установки и ухода

Каждый радиатор стальной Kermi (Fko или FKV, не имеет значение) оснащен производителем специальной разделительной пробкой, которую нужно правильно установить после монтажа устройства. Именно она разделяет теплоноситель, обеспечивая последовательность подключения панелей.

Если осуществляется нижнее подключение по принципу «ленинградка», то пробка не монтируется, и эффект Therm-X2 не будет работать.

В том случае, если происходит замена старых отопительных приборов на стальные радиаторы Керми, потребуются специальные переходники, которые корректируют расстояние между трубами.

Как и другие виды обогревательных устройств, радиаторы торговой марки Керми нуждаются в регулярной очистке. Как правило, они снабжены крышками, которые плотно закрывают внутреннее содержимое прибора. Снять их можно при помощи «ключа», которым является логотип компании, выполненный на пластине из пластмассы. Ее нужно слегка оттянуть, чтобы не поцарапать краску и проворачивать против часовой стрелки до тех пор, пока она не отсоединится. После ее снятия можно убирать боковушки и крышку и приступать к очистке радиатора.

Стальной радиатор Kermi нижнее подключение — схема (pdf):

В последнее время стало популярно менять металлические трубы на полипропиленовые. Обвязка панельного стального радиатора Керми полипропиленом является хорошим дополнением к качественному устройству.

Эти трубы способны выдерживать давление до 25 Бар и имеют длительный срок эксплуатации до 40 лет. Если произвести обвязку методом спайки при помощи специального аппарата, то срок службы радиаторов может значительно увеличиться.

Подводя итоги, можно сказать, что стальные панельные радиаторы Керми – это одни из самых качественных, надежных и мощных отопительных приборов из этого материала на отечественном рынке. Их единственным недостатком является высокая цена, которая вполне компенсируется долгим сроком эксплуатации батарей.

Полезное видео

netholodu.com
