Устройство и эксплуатация котла КС-Т

___________________________________________________________________________

Котлы КС-Т-12,5/16 являются исполнением котлов типа КС-ТГ и предназначенным только для сжигания твердых видов топлива и без комплектации автоматикой безопасности с газогорелочным устройством.

Аппараты предназначены для теплоснабжения индивидуальных домов и, при наличии водоподогревателя в составе, для горячего водоснабжения.

Котлы КС-Т-12,5/16 могут работать на разных видах твердого топлива. Возможно также сжигание каменного и бурых углей, качество которых соответствует нормам топлива для коммунально-бытовых нужд, а также брикетов и дров.

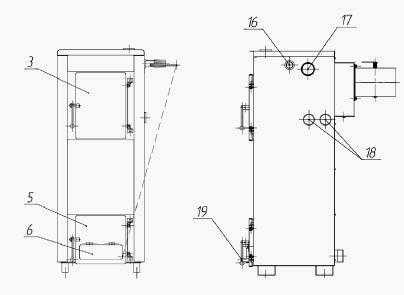

Рис.1. Устройство твердотопливных котлов КС-Т-16/12,5

1 – Указатель температуры, 2 – Шторка загрузочной дверцы, 3 – Дверца загрузочная, 4 – Панель облицовочная, 5 – Дверца шуровочная, 6 – Заслонка регулирования подачи воздуха, 7 – Зольник, 8 – Щиток шуровочный, 9 – Комплект колосников, 10 – Патрубок для присоединения к обратному трубопроводу системы отопления, 11 – Топка, 12 – Корпус, 13 – Водяной контур, 14 – Шибер дымохода, 15 – Дымоход, 16 – Букса установки регулятора подачи воздуха, 17 – Патрубок для присоединения к подающему трубопроводу, 18 – Дополнительные штуцеры G1 ¼”, 19 – Кронштейн заслонки, 20 – Водоподогреватель

Устройство котла КС-Т-12,5/16 на твердом топливе

Основой котла КС-Т-16/12,5 (рис.1.) является корпус 12, представляющий собой сварную конструкцию коробчатой формы, закрытую снаружи облицовочными панелями 4.

На лицевой стороне аппарата расположены дверца загрузочная 3, служащая для загрузки твердого топлива, и дверца шуровочная 5, предназначенная для растопки, а также для извлечения очагового остатка.

На дверце 5 располагается заслонка 6, которым регулируется количество воздуха, подаваемое под колосники, тем самым регулируется интенсивность горения.

Управлением положения заслонки осуществляет регулятор подачи воздуха типа РПВ (приобретается за отдельную плату) через цепь или ручной регулятор, размещаемый на кронштейне заслонки.

Настройка механизма РПВ производится в соответствии с инструкцией по эксплуатации (паспортом) на регулятор подачи воздуха. Положение ручного регулятора определяется потребителем по оптимальному сжиганию фактически используемого топлива.

Внутри корпуса расположены колосники 9 и зольник 7, служащий для сбора золы. Щиток 8 служит для предотвращения самопроизвольного выпадения продуктов сгорания из агрегата.

На корпусе котла КСТ расположены два патрубка 17 и 10, служащие, соответственно, для отвода горячей воды от него в систему и подвода охлажденной воды. Указатель температуры 1, расположенный на крышке, информирует о температуре теплоносителя.

Шибер дымохода 14 служит для регулирования тяги. Дымоход 15 служит для сбора и отвода дымовых газов. Нижняя часть корпуса дымохода выполнена открывающейся для удобства прочистки конвектора котла при техническом обслуживании потребителем.

В котлах КС-ТВ- вода из водопровода нагревается проходя через водоподогреватель 20, расположенный внутри корпуса котла в среде горячей воды системы отопления. Конструкция змеевика выполнена из нержавеющей трубки.

Работа твердотопливного котла КС-Т

Перед пуском в работу аппарата необходимо заполнить систему водой до ее появления из переливной трубы расширительного бачка, затем открыть шибер дымохода 14 (см. рис. 1), открыть кран на обратной линии системы отопления (если такой имеется) и проверить наличие тяги.

Порядок работы котла КС-Т-16/12,5:

– необходимо растопить котел сухими дровами, загрузив ими топку до половины ее высоты и следя за ним, чтобы горячие угли покрыли все колосниковое полотно, затем загрузить постепенно уголь;

– загрузку топлива производить небольшими порциями, быстро, не оставляя надолго открытой загрузочную дверцу 3 чтобы не допускать прорыва большого количества холодного воздуха в топку;

– загрузить топливо таким образом, чтобы уровень горения располагался не выше кромки загрузочной дверцы;

– загрузку всего объема завершить примерно за час;

– после того, как уголь хорошо разгорится, заслонку 6 поставить в положение, обеспечивающее оптимальное сжигание топлива;

– очистку колосниковой решетки производить не реже двух раз в сутки.

– не допускать большого накопления золы в топке, чистку производить два раза в сутки. Очистку от зольных и сажистых отложений всех поверхностей топки производить по мере необходимости;

– при накоплении в топке шлака необходимо его быстро выбрать, оставить весь несгоревший уголь (жар) в топке, после чего производить очередную загрузку топлива.

Для котлов КС-Т-12,5/16, оборудованных встроенным водоподогревателем порядок обслуживания аналогичен изложенному выше.

Особенности работы самого водоподогревателя заключаются в следующем:

– начинать пользоваться водонагревателем рекомендуется после выхода котла на рабочий режим – по достижении температуры теплоносителя 85 – 90° С;

– необходимую температуру нагрева воды водонагревателем регулируют путем изменения количества воды, поступающей в него из водопроводной сети, посредством вентиля на выходе.

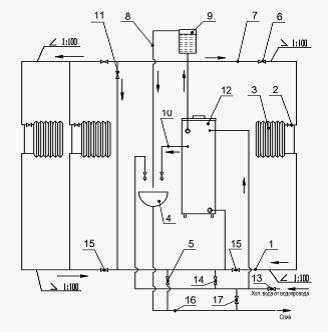

Рис.2. Рекомендуемая схема системы отопления котла КС-Т

1 – Труба обратки, 2 – Вентиль регулировочный, 3 – Отопительная батарея, 4 – Раковина, 5 – Вентиль слива из системы отопления, 6 – Вентиль подачи, 7 – Труба подачи, 8 – Труба перелива, 9 – Расширительный бачок, 10 – Труба разбора горячей воды, 11 – Вентиль перемычки (для летнего периода), 12 – Котел, 13 – Вентиль холодной воды (открыт постоянно), 14 – Вентиль для заполнения системы отопления, 15 – Вентиль обратки, 16 – Труба слива (канализация), 17 – Кран слива из водоподогревателя

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Твердотопливный котел Теплоприбор Берёза КСТ 16

ОБЗОР ТВЕРДОТОПЛИВНОГО КОТЛА БЕРЕЗА ТЕПЛОПРИБОР КСТ – 16 КВТСегодня рассмотрим с вами еще один котел от белорусского производителя «Теплоприбор»  г. Береза.  Завод выпускает отопительные котлы КСТ  12, 16, 20 кВт, также белорусские котлы этого же завода выпускаются с водоподогревом КСТ – 01  12, 16, 20 кВт, как в народе их еще называют двухконтурные твердотопливные котлы. Котлы можно использовать, как с дровами, так и с с углем, только с теми породами которые не запекаются. Белорусские твердотопливные котлы отнести к котлам длительного горения будет тяжело, т.к. время горения не будет превышать 6 часов, хотя 6 часов горения на одной закладке дров, это не так уж и мало.

Котлы КСТГ- 20, КСТГ- 16, КСТГ- 12,5, КСТГ- 20-01, КСТГ- 16-01, КСТГ- 12,5-01. изготавливаются  по ГОСТ 20548-93.

Особенность данного котла – наличие в нижней части котла трубчатой решетки, заменяющей чугунные колосники и соединенной с каналом протока воды.

Толщина топки котла составляет 3 мм.

Модернизация ранее выпускаемого котла позволила значительно увеличить КПД котла при работе на твердом топливе и на природном газе.

Также видоизменена облицовка котла и конструкция дверец.

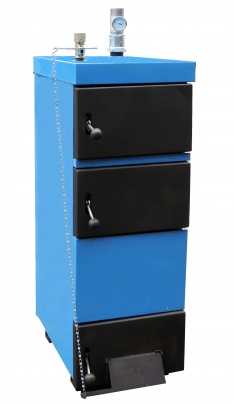

Котёл твердотопливный КС-Т 16 “Берёза” 16 кВт (Теплоприбор, Беларусь)

Твердотопливный котёл производства Республики Беларусь КС-Т-16 это отличный выбор, если Вы хотите получить котёл высокого качества по низкой цене.

Оригинальная конструкция делает эксплуатацию максимально удобной.

Лучшее предложение в бюджетном ценовом сегменте!

Срок службы котла КС-Т- 16, согласно технической документации производителя составляет более 10 лет.

Длительный срок эксплуатации достигается благодаря материалу изготовления, а именно высококачественной котловой стали и четкому соответствию ГОСТам.

Предназначен для отопления в частных домах и помещениях малой площади

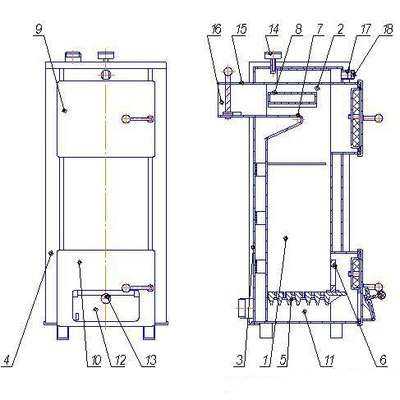

  Устройство твердотопливного котла КСТ:

 Котёл отопительный водогрейный стальной представляет собой сварную конструкцию прямоугольной формы, состоящую из

– топки 1,

– конвективного газохода 2,

– тепловой изоляции 3

– декоративного кожуха 4.

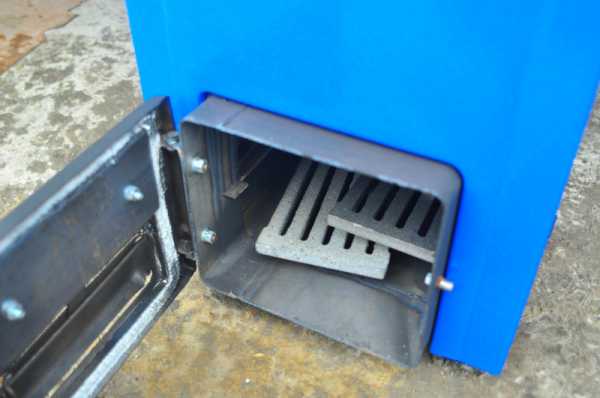

 В нижней части топки устанавливают колосники 5 с шуровочным щитком 6.

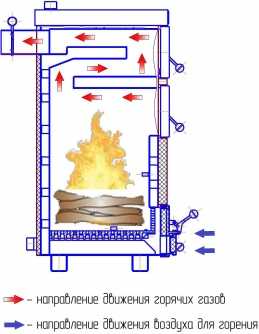

 Для более полного омывания поверхности нагрева продуктами сгорания задняя стенка топки в верхней части выполнена в виде теплопоглощающего козырька 7.

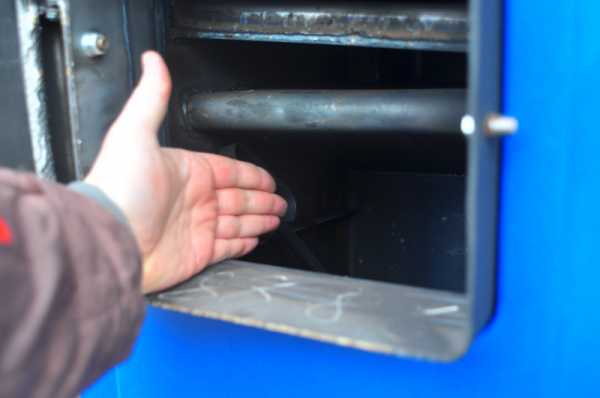

 Конвективный газоход представляет собой горизонтальный прямоугольный канал со встроенной теплопоглощающей наклоненной панелью 8.

 На передней стенке котла размещены две дверцы:

– верхняя 9 — для загрузки топлива и очистки конвективного газохода от сажи.

– нижняя 10 – для обслуживания колосниковой решётки и зольник 11.

 В нижней дверце имеется поворотная дверца 12, которой с помощью ручки 13 (ручку необходимо ввернуть при установке котла) регулируется подвод воздуха под колосники для горения топлива.

 Во втулку на крышке котла лёгким нажатием руки устанавливают указатель температуры (термометр) 14, показывающий температуру воды на выходе из котла.

 В дымовом патрубке 15 размещён шибер 16 с рукояткой для регулирования величины разрежения за котлом. Вращение шибера ограничено упором. Шибер имеет два крайних положения. В одном – дымоход закрыт, в другом — полностью открыт. Положение шибера в дымоходе можно определить по расположению рукоятки шибера над дымоходом. Если рукоятка расположена вдоль оси котла и дымохода – дымоход открыт. Если рукоятка расположена поперек оси котла и дымохода – дымоход закрыт. Расположение шибера можно частично увидеть при открытой дверце в просветах между дымоходом и теплопоглощающей панелью.

 Над верхней дверцей, на передней стенке котла, расположен штуцер 17 для установки через переходной штуцер термодатчика устройства газогорелочного. В штуцер ввёрнута заглушка с прокладкой 18

    Стальной твердотопливный котел «Теплоприбор КС-Т-16» (Производитель ОАО “Теплоприбор”, г.Береза, Республика Беларусь) – отличный выбор для отопления помещений малой и средней площади до 100 м²(метров квадратных), оборудованных системами водяного отопления с естественной или принудительной циркуляцией и давлением воды до 0,1 Мпа (1,0 кгс/см²). Котел работает при естественной тяге, создаваемой дымовой трубой.

     Белорусский котел «Теплоприбор», или как его именуют в простонародье ? «Береза», по виду потребляемого топлива относится к универсальным котлам, предназначенным для сжигания твёрдого топлива. В качестве топлива используется дрова, уголь антрацит, бурый уголь, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1.

     Срок службы котла КС-Т-16 согласно технической документации производителя составляет до 15 лет. Достигается это благодаря материалу изготовления, а именно высококачественной жаростойкой котловой стали толщиной 3 мм и четкому соответствию ГОСТ 20548.

    На корпусе котла устанавливается термометр, показывающий температуру воды на выходе из котла (максимальная допустимая температура на выходе 95 °C). В патрубке дымохода размещается шиберная заслонка с рукояткой для регулирования величины разрежения за котлом. Соединение котла с дымовой трубой осуществляется с помощью дымового патрубка, расположенного на задней стенке котла.

    К отопительной системе котел подсоединяется через встроенные водяные патрубки с наружной резьбой диаметром 60 мм.

    Основным преимуществом котла «Теплоприбор КС-Т – 16» является его полная энергонезависимость, то есть котел не требует подключения в электрическую сеть, что также хорошо сказывается на экономии денежных средств на электричестве.

В комплект к котлу входят следующие элементы:

    – чугунные колосники

    – кочерга

    – термометр

    – термоустойчивые дверные ручки

    – руководство по эксплуатации

Схема объвязки твердотопливного котла Береза Теплоприбор КСТ

Качество продукции подтверждается сертификатами соответствия и удостоверениями от производителя и ГОСТ 20548-93.

Твердотопливные котлы уже в течении многих лет используются для снабжения горячей водой и отопления особняков, коттеджей и прочих зданий. Как правило, это здания, расположенные в не газифицированных районах и там, где есть возможность использовать дешевое местное топливо и невыгодно покупать дорогое дизельное топливо.
Одним из главных преимуществ большинства твердотопливных котлов является то, что с их помощью можно создать полностью автономную систему отопления, так как твердотопливные котлы работают без использования дополнительных источников энергии и могут использоваться при отсутствии электрического тока. Поэтому твердотопливные котлы часто используют в тех районах, где есть проблемы с электроснабжением.
Твердотопливные колы отлично подходят для частных домов, загородных коттеджей, дач. Твердотопливные котлы компактные, мощные, простые в эксплуатации и самое главное – надежные. Надежность работы котлов на твердом топливе гарантирована государственными производителями (государственные заводы республики Беларусь), известными по всему миру.
И самое главное! Все мы знаем, что товары, произведенные в Республике Беларусь ? это качество и четкое соответствие ГОСТам! Мы поставляем продукцию, качество которой не подлежит сомнению! Гарантия 3 года! Срок работы более 10 лет! Качество продукции подтверждается сертификатами соответствия и удостоверениями от производителя. Система Менеджмента Качества, в соответствии с требованиями СТБ ISO 9001-2009, гарантирует качество продукции.

.

В процессе производства возможны некоторые изменения и усовершенствования конструкции котла.

Предприятие – изготовитель гарантирует соответствие котла техническим требованиям ГОСТ 20548-93 при соблюдении потребителем правил монтажа, хранения, транспортирования и эксплуатации:

Гарантийный срок эксплуатации – 30 месяцев со дня продажи. Средний срок службы котла – 15 лет.

В офисе нашей компании вы можете узнать цену, сравнить цены, купить твердотопливный стальной отопительный котел на дровах Теплоприбор Береза КСТ – 16 кВт, а так же получить полную консультацию по твердотопливному котлу КСТ – 16 кВт абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.

Самовывоз твердотопливного котла на дровах КСТ – 16 кВт по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой доставка отопительного котла на дровах КСТ – 12,5 кВт в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и д.р.

100kotlov.by

Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт

Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см²) и максимальной температурой воды на выходе из котла до 95^оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см²).

                         Котёл КСТ-25                                                                Котёл КСТ-16

По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1. При переоборудовании и установки газогорелочного устройства котлы могут работать на газообразном топливе. Котлы работающие на газообразном топливе оборудованы атмосферными горелками производства ОАО «Ротон» г. Гомель Беларусь. Данное горелочные устройство применяется для газификации жилых домов и перевода ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Номинальное давление природного газа составляет 1,274 кПа

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.

Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Основные преимущества котлов « Типа КСТ»:

• Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ≠3,0 мм позволяет добиться срока службы котлов не менее 15 лет.
• Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы.
• Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене.
• Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева.
• Котлы исключительно просты в монтаже и сервисном обслуживании.
• Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха.

Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5.

В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки:

1. верхняя 8 – для чистки конвективных каналов от золовых и сажи­стых отложений;
2. средняя 9 – для загрузки топлива;
3. нижняя 10 – для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива.

Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2″ для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения .

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции

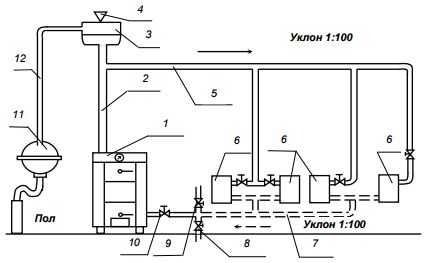

Рекомендуемая схема подключения котла к отопительной системе и системе горячего водоснабжения:

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры.

Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

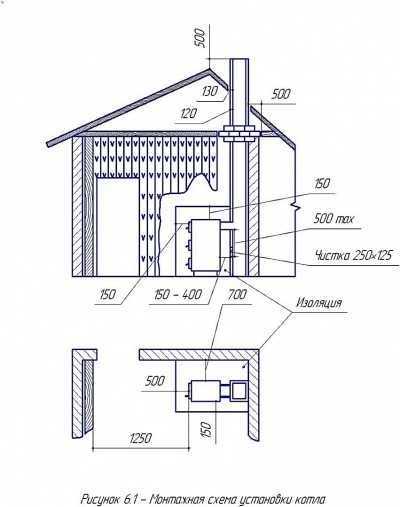

Рекомендуемая схема монтажа приведена на рисунке:

Примеры записи при заказе котла теплопроизводительностью 25 кВт:

1. для работы на твёрдом топливе: Котёл КС-Т-25 ТУ РБ-00238473.015-96;
2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-25 ТУ РБ 00238473.015-96;
3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
4. Котёл КС-ТВ-25 ТУ РБ 00238473.015-96

Примеры записи при заказе котла теплопроизводительностью 12,5 кВт:

1. для работы на твёрдом топливе: Котёл КС-Т-12,5 ТУ РБ-00238473.015-96;
2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-12,5 ТУ РБ 00238473.015-96;
3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
4. Котёл КС-ТВ-12.5 ТУ РБ 00238473.015-96

brestselmash.by

Твердотопливный котел Мозырьсельмаш КСТ 16 (одноконтурный)

Мощность 16кВт, площадь до 150м2, на дровах, тягорегулятор, глубина топки 30см, гарантия 2 года

Твердотопливный котел Мозырьсельмаш КСТ 16 А предназначен для отопления жилых и нежилых помещений (квартир, коттеджей, магазинов, складов, ангаров, производственных помещений, строений гаражного плана). Котел Мозырьсельмаш КСТ 16 А работает на дровах, угле и торфобрикете. Толщина стали и чугунные колосники позволяют использовать топливо с большой теплоотдачей. Котел Мозырьсельмаш КСТ 16 А работает при естественной циркуляции теплоносителя и может работать без применения циркуляционного насоса в системен отопления.
Котел состоит из двух отсеков:
нижний предназначен для вычистки золы и пепла (зольник)
верхний – для загрузки топлива и чистки теплообменника.

Купить твердотопливный котел Мозырьсельмаш КСТ 16 А в Гродно по низкой цене на сайте grodno.100kotlov.by можно через корзину сайта, либо позвонив по номерам телефона указанным на сайте. Оформить покупку можно в офисе интернет магазина,  либо дома, при получении товара.
Узнать цену на Мозырьсельмаш КСТ 16 А, сравнить цены, техническую документацию, получить паспорт котла, характеристики, параметры можно на нашем сайте.
Доставку отопительного оборудования производится по гродненской области по городам: Гродно, Березовка, Б. Берестовица, Волковыск, Вороново, Дятлово, Желудок, Зельва, Ивье, Козловщина, Кореличи, Красносельски, Лида, Любча, Мир, Мосты, Новогрудок, Новоельня, Острино, Ошмяны, Порозово, Россь, Щучин, Сморгонь, Свислочь, Скидель, Слоним, Юратишки.
