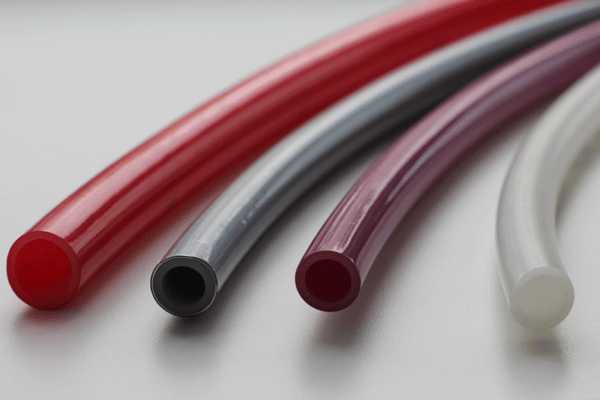

Трубы Uponor из сшитого полиэтилена PE-XA, PEX
Трубопровод из полимерного материала активно вытесняет металлический. Он намного легче, отличается простым монтажом, не поддается коррозии и так далее. Однако не все полимеры одинаково подходят для разных целей. Сшитый полиэтилен в последнее время стал очень популярным благодаря стойкости к высоким температурам.
Трубы из сшитого полимера Uponor
Трубы из сшитого полимера Uponor– один из лучших представителей продукции этого плана.
Марки полимера
На официальном сайте Uponor можно найти изделия из разных вариантов материала.Однако свойства трубопроводов из разных полимеров несколько отличаются и это нужно учитывать при выборе.
Состав трубы Uponor
Что собственно представляет собой сшитый полиэтилен? Материал получают из полимера низкого давления, который под действием некоторых внешних факторов сшивается: между линейными молекулами формируются поперечные связи. Такой материал намного прочнее и при сохранении всех своих свойств, становится более стойким к действию температуры.
Возможнее несколько вариантов сшивки, что и обуславливает существование различных марок:
- Физическая сшивка – материал получают под воздействием рентгеновского излучения. Доля сшивок составляет 78%. Такой метод не гарантирует равномерность сшивки, как правило, у наружной поверхности изделиянаблюдается самая большая часть сшитых молекул, а на внутренней – минимальная.Полученный материал обозначается как PEX.
- Химическая сшивка – сырье погружают в раствор соответствующего вещества, где происходит химическая реакция – часть атомов водорода в молекулах полимера замещается. Вещества используются разные, но чаще всего применяется силан. Процент сшивки аналогичный – 78%, и распределение происходит таким же образом: большая часть соединенных молекул оказывается у наружной поверхности, а меньшая – у внутренней.
Материал обозначают как PEX-B. Выдерживает высокое давление, но по гибкости уступает следующему материалу:
- Химическая сшивка под давлением с последующей лазерной обработкой – труба UponorPE-XA изготавливается именно таким образом. В качестве действующего вещества используется пероксид. Обработка материала производится в расплавленном состоянии, под действием высокого давления и под влиянием лазерного излучения. Доля сшивок составляет 85%. Главное отличие материала – равномерность распределения модифицированных молекул, а, значит, полноесохранение свойств.

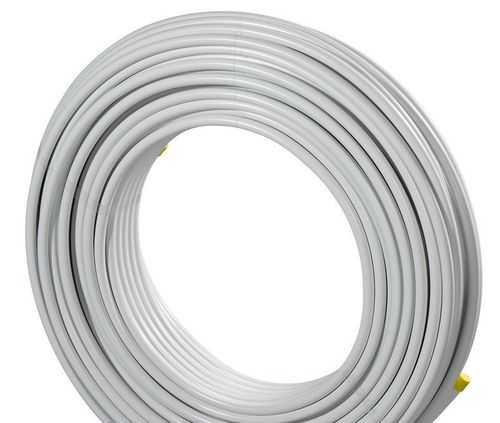

Труба UponorPE-XA
Качества материалов различны, собственно, изделия разной марки от компании Uponor используются в разных областях.
Трубы UponorPEX
Главное отличие такого материала – стойкость к действию высоких температур. Как правило, полимерные материалы PEX применяются только для подачи холодной воды, поскольку не выдерживают нагрева.
Труба UponorPEX
ИзделияUponorPEX выдерживают пиковую температуруот -100 до +100 С. Это позволяет собирать из водоводов системы отопления и подачи горячей воды. Для магистральных линий, этого, конечно, недостаточно, но для обслуживания зданий, даже высотных, материал прекрасно подходит.

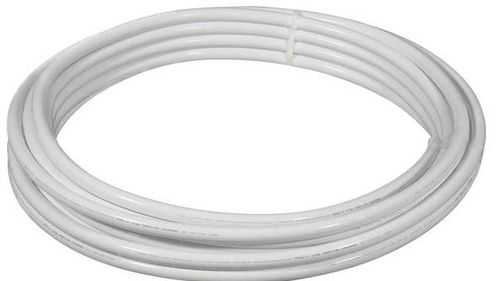

Труба из полиэтилена Uponor PE-XA
Изделия PE-XA обладают множествомдостоинств, одно из главных – эффект термической памяти. После воздействия низкой или высокой температуры материал возвращается в прежнюю форму. Это обеспечивает полную стационарность коммуникаций.
Прокладка труб Uponor
Кроме того, полиэтилен PE-XA обуславливает высокую прочность, устойчивость к температурам – до +112 С, значительную долговечность – более 30 лет.
На официальном сайте можно найти различные модификации труб из этого материала:
- UponorAquaPipe– применяется для водоснабжения. Особенно выгодно использовать его для подачи чистой воды, как утверждают отзывы,так как материал абсолютно инертен;
- RadiPipeи ComfortPipePlus применяются для радиаторного и напольного отопления. Изделия выпускаются малого диаметра –ComfortPipePlus, например, может иметь диаметр в 16, 20 и 25 мм.
- CombiPipe– применяют и для водоснабжения, и для отопления, и для систем охлаждения.
- UponorComfortPipe – также применяются при сооружении напольного отопления и систем охлаждения. На фото – труба Uponor 16 для напольного обогрева.
Выпускают также теплоизолированные варианты – серия Ecoflex, например. Ecoflex используют для прокладки безканальным способом. Основой изделия выступает водовод PE-XA, а теплоизоляцию обеспечивает слой антидиффузионного покрытия – он предупреждает попадание кислорода. Затем трубы Ecoflex помещают в оболочку из вспененного полимера.
Металлопластиковые трубы

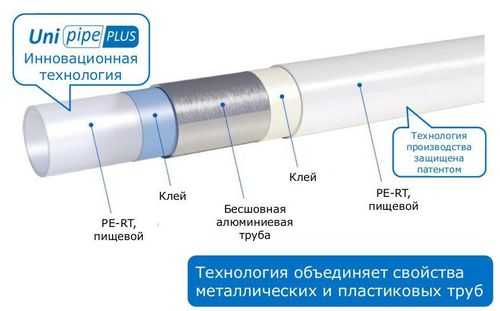

Уникальность свойств серии MCL объясняется строением конструкции. Металлопластиковое изделие состоит из 5 слоев:
- внутренний – термостойкий полиэтилен с идеально гладкой поверхностью;
- клеевой слой;
- алюминиевый – лист сваривается внахлест. Металл предотвращает попадание кислорода в слой полимера и компенсирует тепловое расширение;
- второй клеевой слой, обеспечивающий определенную теплоизоляцию;
- термостойкий полимер.
Металлопластиковые водоводы MCLгарантирует абсолютную герметичность соединений, что весьма важно для систем отопления. Трубы выпускаются разного диаметра и для разных целей: Uponor 16 подходит для частных отопительных систем. Для городских линий применяют водоводы с большим сечением – до 32 мм.
Трубопровод MCL выдерживает пиковую температуру выше 120 С, рабочая постоянная может достигать +95 С. Как утверждают отзывы пользователей, материал не расслаивается под действием температур благодаря применению специально разработанного клея.
trubygid.ru
Труба PEXa — компания IPS
Одно из самых эффективных современных решений при устройстве системы отопления или водоснабжения в доме – это использование пластиковых труб PE-Xa, изделий из полимерного этилена, прочного и долговечного материала, обладающего целым рядом уникальных свойств.
PE-Xa – способ получения материала
Данный вид термопластика называют сшитым исходя из технологии его производства. PE-Xa получают в результате сшивки, которая осуществляется методом нагрева полиэтилена в присутствии пероксидов. В процессе термообработки материала между молекулярными звеньями этилена, содержащими молекулы углерода и водорода, образуются особые поперечные связи, которые формируют из цепочек молекул трехмерную широкоячеистую сетку.
В результате получаемый полимер обретает принципиально новые физико-химические свойства – высокую плотность и прочность, – демонстрируя превосходные показатели по таким параметрам, как напряжение и удлинение на разрыв. Получаемые характеристики делают трубы из сшитого полимера (PE-Xa) оптимальным вариантом для создания систем трубопроводов в отопительной и водопроводной системах.
Особенности и преимущества труб PE-Xa
В ряду основных преимуществ и специфики труб из сшитого полиэтилена необходимо назвать следующие:
- молекулярная память формы – способность материала трубы после расширения или сгибания возвращать изделию первоначальную форму. Изменения последней могут быть необратимыми лишь в случае преодоления точки разрыва – при более чем трехсотпроцентном удлинении;
- превосходные показатели труб по гибкости, прочности, устойчивости к истиранию;
- высокая стойкость к коррозии, воздействию химически активных элементов, агрессивных сред, образованию отложений на внутренней поверхности;
- низкая теплопроводность, позволяющая в течение длительного времени сохранять заданную температуру теплоносителя;
- способность выдерживать максимальное избыточное давление (10 бар) и рабочую температуру теплоносителя (до 95°С) в условиях постоянной эксплуатации. В случае замерзания теплоносителя форма трубы также не изменяется;
- низкие потери давления благодаря уникальным свойствам поверхности трубы и остающемуся всегда неизменным диаметру трубы.
Эти и другие характеристики определяют долговечность изделий. Данный материал практически «вечен». Трубы из поперечно-сшитого полиэтилена рассчитаны на срок эксплуатации от 50 до 100 лет, не требуя обслуживания.
Область применения
Трубы PE-Xa используются в системах горячего и холодного водоснабжения (в том числе для подачи питьевой воды), системах радиаторного отопления и при устройстве низкотемпературных систем («теплый пол»). Многие ведущие мировые компании по производству систем водоснаюжения, в том числе и шведский производитель IPS, предлагают готовые решения, обеспечивая комплектацию систем не только трубами, но и фитингами, коллекторами, монтажным инструментом и сменными комплектами.
Преимущества соединений с использованием труб PE-Xa
- Абсолютная герметичность соединений.
- Минимальные гидравлические потери, обусловленные малым местным сопротивлением фитингов благодаря расширению труб при монтаже.
- Отсутствие необходимости в уплотнительных резиновых кольцах благодаря эффекту памяти формы.
- Возможность монтажа труб при низкой температуре.
- Возможность замоноличивания в стяжку при устройстве системы теплых полов.
- Легкость и простота монтажа, а также широкий выбор монтажных инструментов (гидравлические, механические, электрические).
- Отсутствие необходимости в обслуживании в течение десятков лет.
Трубы из сшитого полиэтилена – это уникальное для сегодняшнего дня качество европейских технологий, обеспечивающее максимальную надежность систем отопления и водоснабжения в вашем доме.
ipscompany.ru
Сшитый полиэтилен против полипропилена: преимущества PE-Xa для монтажников и потребителей
Когда человек задумывается, из чего смонтировать в доме ветки системы отопления или водоснабжения, он хочет сэкономить. Как поступает потребитель? Он заходит в интернет. Забивает в поиске браузера фразу «купить трубы для ГВС и холодной воды». И получает в топе выдачи трубы из полипропилена. Почему они так популярны? Сказывается инертность мышления. Этот материал давно известен. Относительно дешев. Большинству кажется, что спаять систему на основе труб из полипропилена проще простого. Но, на рынке есть более современное и технологичное решение — трубы из сшитого полиэтилена. Чтобы разобраться в их преимуществах, взглянем на них с точки зрения выгоды для монтажника и сравним с полипропиленом.
Содержание:
- В чём заключается сложность монтажа систем отопления и водоснабжения из полипропиленовых труб
- Почему выгодно использовать трубы из сшитого полиэтилена
- Какой инструмент необходим для монтажа труб из сшитого полиэтилена
- Где купить трубы из сшитого полиэтилена
Простой монтаж труб из полипропилена — миф
Прошло около 25 лет как полипропилен, известный с 60-х годов прошлого века, стал активно использоваться в РФ для монтажа систем отопления и водоснабжения. За эти годы материал хорошо себя зарекомендовал. Он стал альтернативой стальным трубам. Недорого стоит. Широко представлен на строительном рынке. Сравнительно долговечен. Трубы из полипропилена подходят для устройства холодного и горячего водоснабжения и выдерживают давление до 2.5 МПа. Для наглядности, представим следующую таблицу, где указаны технические характеристики ПП-труб и область их применения в зависимости от вида.
Примечание: Маркировка PN указана на РР-трубе.
Неудивительно, что многие отдают им предпочтение. По мнению поклонников полипропилена, один из главных плюсов материала — простота монтажа. Так ли на это на самом деле? Представим ситуацию — монтажнику нужно смонтировать систему отопления и водоснабжения в «коробке» строящегося дома. На улице осень и температура колеблется от +5-7 до 0 градусов с ночными заморозками. На первый взгляд кажется, что задача — несложная. Берётся паяльник для сварки полипропилена с набором насадок, а затем трубы, фитинги, уголки, водорозетки, краны, тройники, переходники, муфты и компенсаторы свариваются в единую систему. Обратите внимание на схему ниже.
Как видите, сварка труб из полипропилена состоит из ряда последовательных шагов, каждый из которых напрямую влияет на герметичность соединения и срок службы системы в целом.
Важно! Оптимальный режим для сварки полипропилена около 260 градусов Цельсия при температуре окружающего воздуха +20 — +25˚С. Посмотрите на таблицу.
Время нагрева полипропиленовых труб регламентировано. При понижении температуры до +5 — +10˚С придётся дольше держать заготовки на паяльнике. Как это сделает монтажник в реальной жизни, а не в тепличных условиях, как это демонстрируют в обучающих видеороликах, когда на улице похолодало или ниже 0 градусов? Правильно — на глаз. Будет ли это соединение качественным? Добавьте сложность пайки полипропилена в неудобных местах. В подвалах. При плохой освещённости. При прокладке трассы через междуэтажные перекрытия и стены. Ведь трубу и фитинг требуется нагреть одновременно. Зачастую одной парой рук не обойтись. Требуются помощники. Т.е. увеличивается негативное влияние т.н. «человеческого фактора».

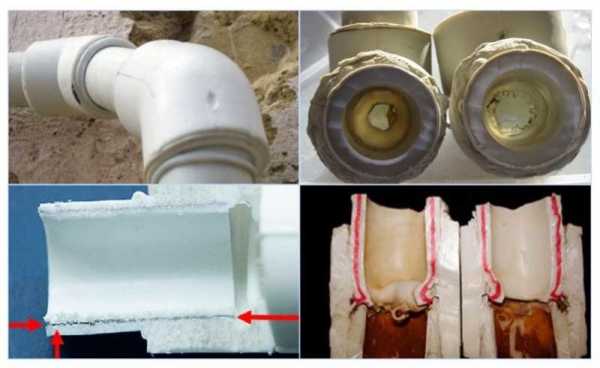

При сваривании полипропиленовых труб на качество соединения отрицательно сказывается как превышение времени нагрева, так и его сокращение. При перегреве материал заваливается внутрь трубы. Образуются наплывы. В результате уменьшается пропускная способность системы отопления или водоснабжения.

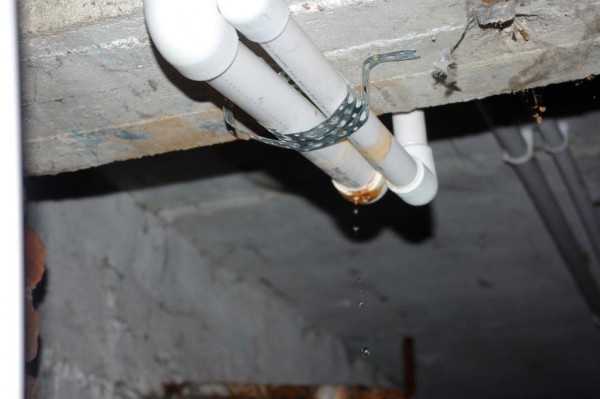

При недогреве полипропилена соединение может потечь.
Выводы: полипропилен надо уметь паять и лёгкость работы с ПП-трубами — миф.
Добавим, что полипропиленовые трубы поставляются в хлыстах/штангах длиной всего по 2 или 4 м. Это автоматически увеличивает количество фитингов и соединений при прокладке трасс. Кроме этого ПП-трубы не рекомендуются использовать для скрытой прокладки в стенах или в стяжке пола.
Преимущества труб из сшитого полиэтилена
На дворе 2019 год. Есть ли материал, более совершенный, чем полипропилен? Прогресс не стоял на месте. Современная альтернатива полипропилену — трубы из сшитого полиэтилена от компании ELSEN. В ассортименте представлены:
- Трёхслойные металлополимерные трубы Elspipe Triplex PE-Xc/AI/PE-RT, армированные, для прочности и стабильности изделия, алюминиевой прослойкой. Наружный слой PE-RT обеспечивает дополнительную защиту трубопроводов. Трубы сделаны в Германии.
- Трубопроводы PE-Xa — универсальные трубы серебристого цвета для ГВС и водоснабжения, а также трубы красного цвета для низкотемпературных систем охлаждения и отопления. Трубы сделаны в Швеции.
Маркировка PE-Xa говорит от том, что при производстве использована молекулярная сшивка полиэтилена органическими пероксидами или гидропероксидами. Это метод придаёт материалу прочность, стабильность и наилучшее качество.

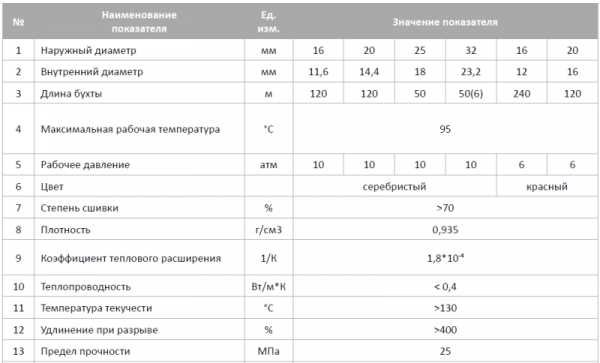

Технические характеристики труб перечислены в таблице.
Примечание: толщина стенок у труб для теплого пола не зависит от диаметра трубопровода и равна 2 мм.

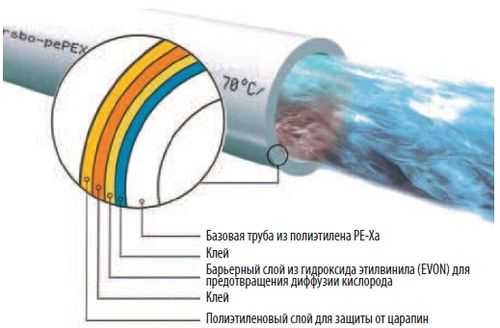

У всех типов труб из сшитого полиэтилена ELSEN есть наружный слой EVOH, который не допускает попадание кислорода в систему отопления или водоснабжения.
Все трубы промаркированы. Указывается:
- диаметр труб;
- рабочее давление;
- максимальная рабочая температура.
Трубы PE-Xa ELSEN выдерживают температуру до +95 градусов Цельсия. Трубы поставляются в бухтах. Длина бухт, в зависимости от вида и диаметра трубопроводов, варьируется от 50 до 240 м, что упрощает работу монтажника при прокладке веток и уменьшает количество соединений в системе.
Трубы из сшитого полиэтилена не ржавеют. Экологичны. Имеют внутренние гладкие стенки, что препятствует образованию отложений.
Важно! Трубы из сшитого полиэтилена ELSEN PE-Xa обладают эффектом «памяти формы» или «молекулярной памятью». Т.е., труба, после деформаций, заломов, перегибов возвращается в своё исходное состояние.

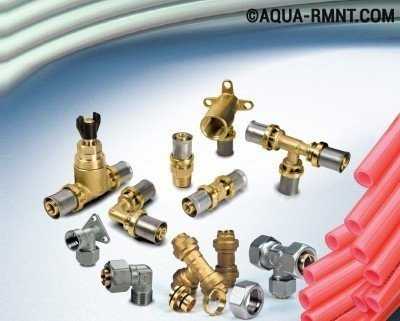

Ключевое преимущество труб из сшитого полиэтилена PE-Xa — соединение при помощи аксиальных фитингов и надвижной гильзы. А ассортименте компании есть тройники, угольники, муфты и переходники.
Фитинги изготовлены из высокопрочного пластика — поливинилсульфона — материала, который по качеству и надёжности не уступает металлическим изделиям. Максимальная рабочая температура аксиальных фитингов до 200˚С.
Как монтировать трубы из сшитого полиэтилена
В отличие от полипропилена, а это важно, монтаж труб PE-Xa осуществляется «холодным» способом без сварки и пайки, при помощи простого набора ручных инструментов от ELSEN.
На фото выше, сверху-вниз:
- запрессовочные клещи;
- расширитель;
- насадки для расширительного инструмента для труб различного диаметра;
- насадки — «тиски» для запрессовочных клещей.
Примечание: трубы режьте труборезом. Это гарантия чистого и ровного среза без заусенцев, что важно для получения герметичного соединения.
Процесс монтажа выглядит так:

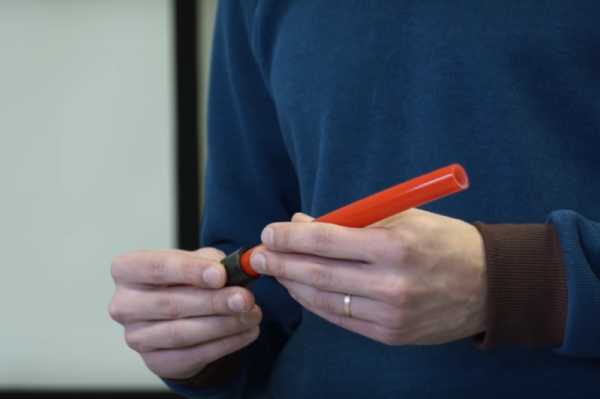

- На трубу из сшитого полиэтилена надеваете надвижную гильзу.

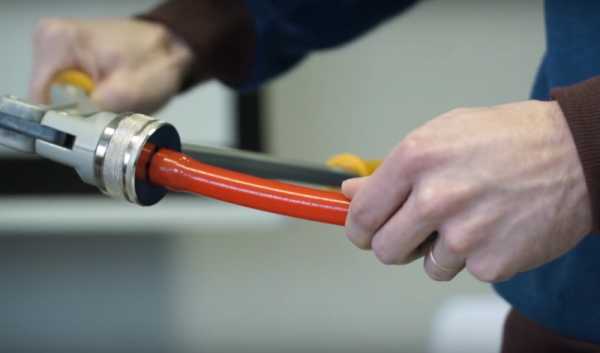

- В конец трубы вставляете расширитель и производите не менее трёх расширений поворачивая трубу на 120 градусов. Происходит равномерное расширение трубы.
- В расширенный конец трубы вставляете фитинг, а надвижную гильзу подводите к нему как можно ближе. В надвижной гильзе есть специальное углубление, которое в процессе монтажа нужно надвинуть на бортик фитинга.
- Берете запрессовочные клещи. Вставляете в них фитинг и запрессовываете соединение.
- Гильза надвигается на фитинг и получается герметичное и прочное соединение.
Металлополимерные трубы Elspipe Triplex PE-Xc монтируются аналогично — с использованием аксиальных фитингов.
Подведение итогов
Итак, основные преимущества труб ELSEN из сшитого полиэтилена:
- линейка труб компании закрывает потребность для всех видов систем отопления и водоснабжения;
- минимизация т.н. человеческого фактора, что сводит к минимуму вероятность ошибки у монтажника;
- отсутствие «горячих процессов» — пайки и сварки;
- инструмент не нужно подключать к электрической сети;
- простота работ в стеснённых условиях, в труднодоступных местах, при низких уличных температурах, высокой влажности и т.д.
Некоторые могут возразить и сказать, что трубы из сшитого полиэтилена стоят дороже полипропилена. Конечную стоимость системы отопления или водоснабжения следует оценивать, сравнивая все факторы, а не только цену трубопроводов. Используя сшитый полиэтилен, вы значительно выигрываете в скорости монтажа при неизменно высоком качестве. Уменьшается количество фитингов и соединений. Трубы можно замоноличивать в бетонную стяжку. Прокладывать в штробах в стенах и, тем самым, получить эстетично выглядящую систему без открытых магистралей висящих на кронштейнах.
Сшитый полиэтилен PE-Xa и армированные трубы PE-Xc/AI/PE-RT служат намного дольше, чем полипропилен — минимум 50 лет.
Инструмент для монтажа фитингов не обязательно покупать. Можно взять в аренду или получить по привлекательной цене, если приобрести большой объём труб из сшитого полиэтилена у официального дилера ELSEN в РФ — компании ХОГАРТ.
www.mastergrad.com
инструкция по монтажу, видео и фото

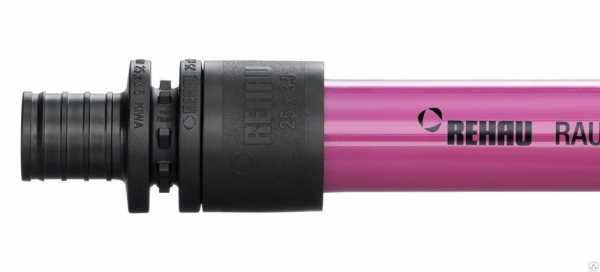

Труба из сшитого полиэтилена Rehau c фитингом — продуманная система водоснабжения
Трубы из сшитого полиэтилена Rehau — это вариант для тех, кто хочет один раз купить продуманную систему и быть уверенным в исправности системы обогрева и водоснабжения. Я вам докажу, почему труба Rautitan считается лучшим вариантом для теплого пола, систем отопления и водоснабжения.
Сшитый полиэтилен
Что это такое

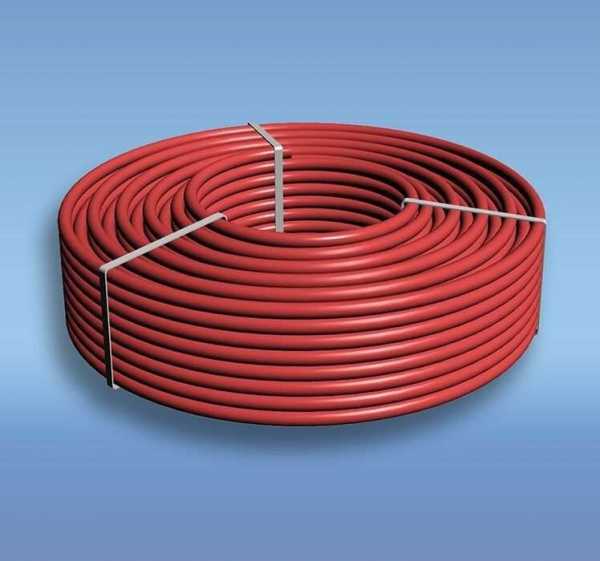

Сшитый полиэтилен Rehau Rautherm может быть только красного цвета.
Полиэтиленовые трубы используются давно. Отлично себя зарекомендовали изделия из этого полимера в качестве труб для холодного водоснабжения и водоотведения, а также для транспортировки других веществ, не вызывающих химических разрушений полиэтилена. Однако для горячей воды такой вариант не подходит, так как имеет низкую стойкость к нагреву.

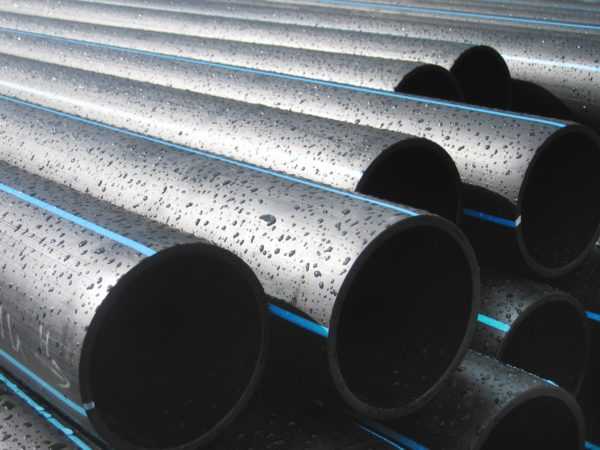

Трубы из обычного плотного полиэтилена чаще всего используют для водоснабжения.
Учитывая отличные характеристики труб из полиэтилена, ученые решили модифицировать этот полимер так, чтобы он смог выдерживать нагрузки, свойственные системам горячего водоснабжения.
Молекулярно сшитый полиэтилен: связи между молекулами.
Вскоре выход был найден: разработчики нового пластика увидели, что нити молекул можно сшивать между собой, образуя пространственные связи между атомами углерода. Более того, было найдено четыре разных способа сшивки:
- Пероксидный. Материал обозначается как PE-Xa. Самый дорогой и самый эффективный метод сшивки. Путем добавления в расплав полиэтилена высокой плотности перекиси водорода достигается максимально возможная на данный момент степень сшитости материала — 75%.
Труба PE-Xa из сшитого полиэтилена Rehau.
- Силановый. В результате получается полимер, обозначаемый как PE-Xb. Расплав полиэтилена обрабатывают влагой, содержащей органосиланид и специальный химический катализатор. В результате достигается сшивка со степенью 65% и снижение цены материала.
Силановая сшивка также дает неплохой результат.
- Электронный. Получаемый материал обозначается как PE-Xc. Метод заключается в бомбардировке твердого полиэтилена заряженными электронами. В результате достигается сшивка, степень которой не превышает 60%. Это самый дешевый способ, хотя материал несколько отличается по качеству и особенностям.
Электронная сшивка — это дешево и достаточно прочно.
- Азотный. Самый малораспространенный способ, дающий PE-Xd. Реакция обработки полиэтилена соединениями азота достаточно сложна технологически, поэтому сегодня практически не применяется. Дает сшивку до 70%.
Сшитый полиэтилен — это полимер, нити которого соединены между собой в пространстве с образованием трехмерной молекулярной решетки наподобие той, которая создается атомами твердых тел. Материал отличается:
- повышенной прочностью;
- термоустойчивостью;
- стойкостью к коррозии и воздействию химикатов.
Отличия продукции Рехау

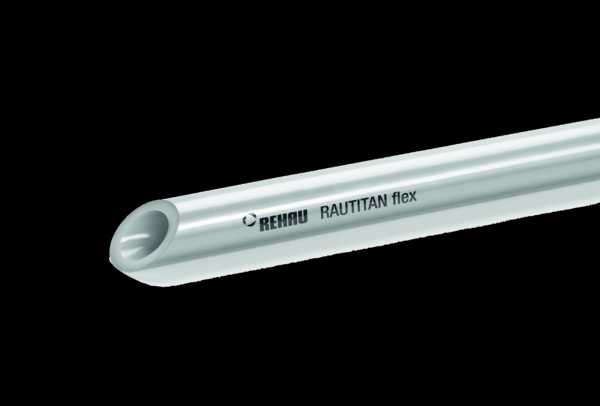

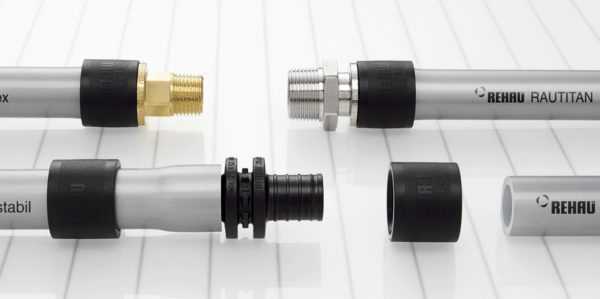

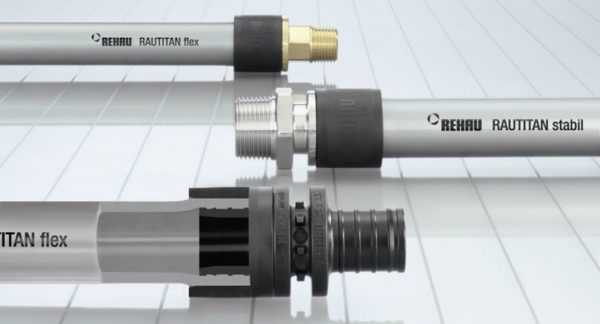

Труба Rehau Rautitan марок flex и stabil.
Фирма Rehau является мировым лидером по производству сшитого полиэтилена PE-Xa и изделий из него. Высокая популярность обусловлена тем, что компания создала полноценную систему, которая отличается полностью продуманным и унифицированным процессом монтажа — от нарезки трубы до окончательного монтажа системы и запуска ее в эксплуатацию.

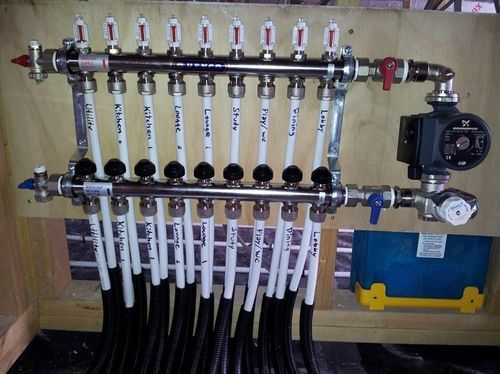

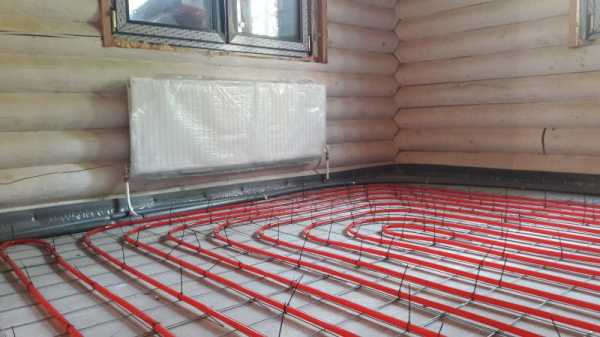

Так выглядит собранная система отопления.

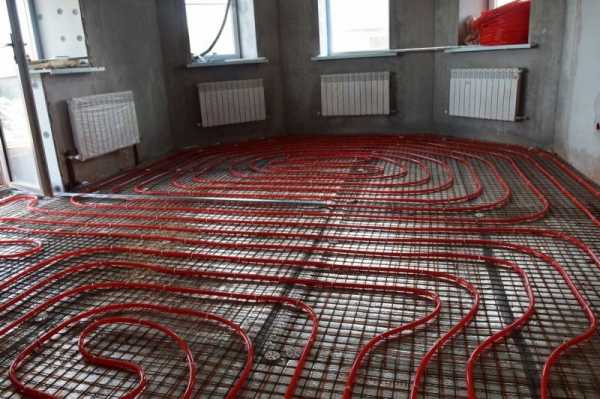

Система водяного теплого пола отличается повышенными требованиями к качеству трубопровода и соединений. Чтобы самостоятельно понять, где можно сэкономить, а где следует потратиться, необходимо иметь достаточный опыт в работе с теплыми полами.
Более того, вы все равно потратите время и средства на подбор, поиск и закупку всех необходимых фитингов, инструмента и т. д.

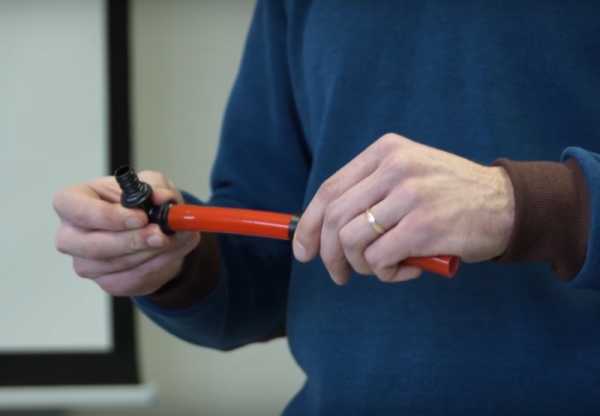

Соединение с фитингами разных конфигураций происходит одинаково.
Компания Рехау предлагает полностью продуманную систему, включающую несколько видов трубы, инструмент и полный комплект деталей. Монтаж труб Рехау унифицирован и не зависит от сферы применения.
Это позволяет характеризовать продукт как наиболее надежный и подходящий тем, кто привык получать ожидаемый результат вместо игры в рулетку.

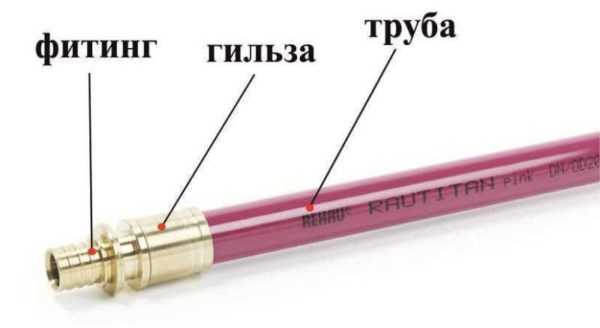

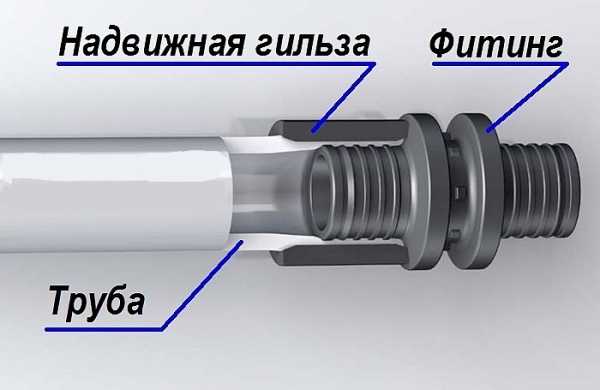

Соединение труб состоит из трех основных элементов: трубы, гильзы и фитинга.
Эксплуатационные характеристики
Использование трубы Раутерм в системе теплого пола дает гарантированный результат.
Сшитый полиэтилен отличается прекрасными эксплуатационными характеристиками. По многим показателям материал превосходит сталь и другие металлы. Судите сами:
- Термостойкость. Материал выдерживает рабочую температуру воды до 95 градусов и кратковременные нагревы до 110 градусов по Цельсию. Этого вполне хватает для использования не только в низкотемпературных системах типа «тёплый пол», но и в системах отопления;
Таблица на фото поможет понять, в каких сферах материал показал себя лучше всего.
- Гибкость. Сочетание памяти формы и гибкости позволяет выкладывать трубу с любым количеством изгибов без использования соединений и фитингов. Это особенно удобно для колец теплого пола, которые делают из цельной трубы, ведь чем меньше соединений — тем надежнее система;
- Минимальное сопротивление. Трубопровод из PEX оказывает минимальное сопротивление движению воды за счет гладкости внутренней поверхности и отсутствию препятствий на пути следования жидкости. Это позволяет экономить на мощности насосов и электроэнергии, а также снизить шум воды;
- Стенки труб не зарастают и не кальцинируются со временем, как это происходит со стальными аналогами. Отложения практически не накапливаются, и диаметр трубы остается стабильным на всех участках, что также позволяет добиться длительной работы системы без сбоев и изменений;

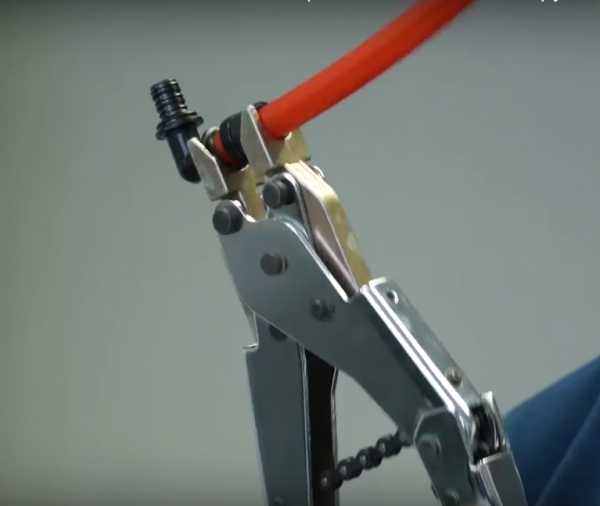

Пресс для запрессовки гильзы на штуцер фитинга.
- Трубы служат не менее 50 лет в системах теплого и холодного водоснабжения;
- Эластичность труб позволяет выдерживать значительные перепады температур и давления. Также снижается шум проходящей жидкости, так как не происходят гидроудары и перенапряжения;
- Надежность соединений. Пресс-фитинги являются одним из самых надежных и герметичных типов соединений труб;

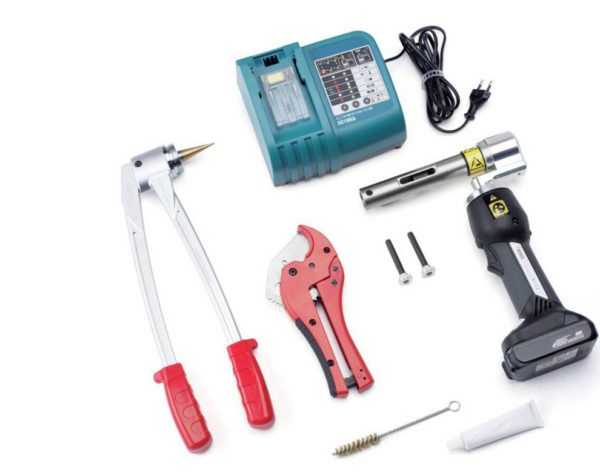

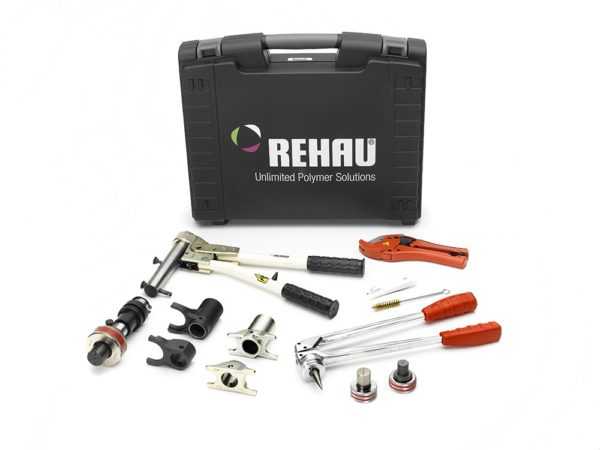

Фирменный набор инструмента для монтажа систем Рехау.
- Простота монтажа. Соединение фитинга с трубой происходит путем простой запрессовки с помощью развальцовщика и запрессовочного пресса. Инструменты можно купить отдельно или вместе с комплектом материала.

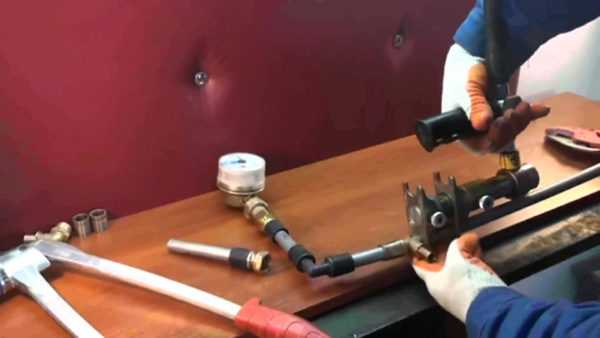

Процесс сборки системы своими руками прост.
Если учесть, что для соединения труб не нужна дуговая электросварка, которая обходится слишком дорого с точки зрения стоимости электроэнергии и электродов, не говоря уже о работе сварщика, то цена труб Рехау не кажется уж столь высокой, как принято думать.
Монтаж за 6 шагов
Разобравшись, как соединять трубу с фитингом вы легко соберете любую систему своими руками.
Монтаж соединений достаточно прост. Весь процесс можно разбить на 6 шагов.
Подробная инструкция представлена в таблице:
Набор инструмента для монтажа соединений.
С работами по сборке труб справится даже дилетант в сантехническом деле. После сборки можно обработать соединение строительным феном, чтобы труба размягчилась, и вытащить фитинг из нее. Фитинги можно использовать многократно.
Вывод
Я подробно расписал особенности, преимущества и монтаж труб Рехау, показал, чем они отличаются от других аналогичных изделий и почему пользуются такой популярностью. Для тех, кто решил использовать технологию, я подготовил видео в этой статье. Вопросы оставляйте в комментариях.
pro-uteplenie.ru
чем хорош теплый пол из таких труб? » Аква-Ремонт
Сочетание слов «сшитый» и «трубы» еще недавно вызывали у застройщиков не самые приятные ассоциации. Их воображению представлялась не особенно прочная конструкция с продольным швом, главным достоинством которой была относительно низкая цена. Однако термин «сшитый полиэтилен» с традиционными швами ничего общего не имеет. Это высокотехнологичный и достаточно прочный материал, который успешно применяется в строительстве. Монтажники все чаще предпочитают использовать сшитый полиэтилен для теплого пола.
Что сшивают в полиэтилене?
В этом материале сшивают не части, не листы, не трубы, а молекулы. При создании полимера этилена звенья его молекул благодаря поперечным связям образуют трехмерную сетку с широкими ячейками. Производят сшитый полиэтилен химическим или физическим способом. Обозначают материал буквами PE-X. В зависимости от способа производства выделяют:
- PE-Xa — материал, образованный при нагревании с использованием пероксидов;
- PE-Xb — полиэтилен, полученный после обработки влагой с имплантированным силаном и катализирующим веществом;
- PE-Xc — продукт, полученный после бомбардировки молекул полимера электронами;
- PE-Xd — результат применения азотной технологии, встречается очень редко.
Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, а разорвать такие связи очень сложно. Но это не единственное его достоинство.

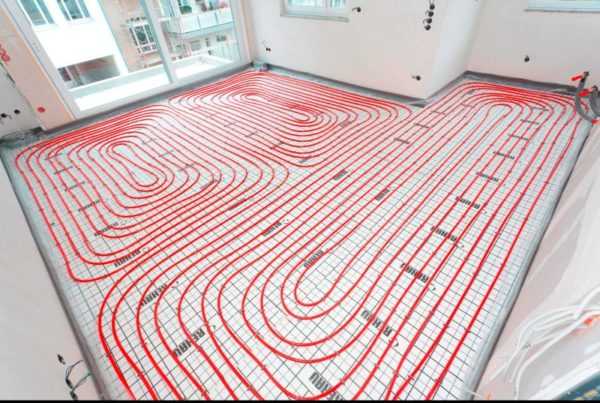

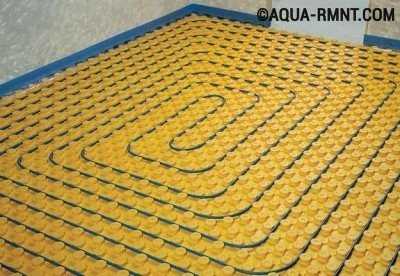

Сшитый полиэтилен считается оптимальным вариантом для водяного теплого пола.Это прочный и долговечный материал, который прекрасно поглощает звук, обладает хорошей теплопроводностью и прост в монтаже
Для монтажа систем теплого пола специалисты рекомендуют использовать трубы, полученные с помощью пероксидного метода. Они маркируются знаком PE-Xa.
Из каких труб лучше делать теплый пол?
Труба для теплого пола должна соответствовать вполне определенным требованиям, таким как:
- устойчивость к механическим нагрузкам;
- длительный срок эксплуатации;
- устойчивость к коррозии;
- экологическая безопасность;
- невысокий коэффициент линейного расширения;
- эластичность;
- высокая теплоотдача;
- способность поглощать шум.
В той или иной степени этим характеристикам соответствует целый ряд материалов. Вполне успешно для монтажа систем водяного теплого пола применяют трубы из:
- меди;
- гофрированной стали;
- металлопластика;
- полипропилена;
- полиэтилена.
Медные трубы — это высококлассный и проверенный временем вариант. Однако их стоимость высока сама по себе. Кроме того, понадобится потратиться на полимерную оболочку, необходимую при монтаже меди в стяжку, и на специальные латунные фитинги.
С гофрированной сталью работать проще и расход ее будет несколько меньше, при практически таких же эксплуатационных характеристиках, как у меди. Но и цена материала будет такой же высокой.
Металлопластиковые конструкции относительно «молоды» и прекрасно выполняют роль транспортной магистрали при монтаже теплого пола. Однако со временем внутри резьбовых фитингов может откладываться накипь. Кроме того, при монтаже велика вероятность разреза трубы.
У полипропиленовых труб, при таких достоинствах, как приемлемая цена, простой монтаж и невысокий физический вес, «хромают» показатели линейного расширения при нагревании. При монтаже в бетонную стяжку их необходимо армировать стекловолокном и алюминием.
Трубы из сшитого полиэтилена считаются самым современным выбором для монтажа теплого пола, поскольку их характеристики соответствуют технологическим требованиям в самой полной мере. Из недостатков можно отметить недостаточную гибкость материала, из-за которой трубы плохо держат форму во время монтажа.
В состав трубы из сшитого полиэтилена с антидиффузной защитой входит специальный слой алюминия, который препятствует проникновению кислорода или водяного пара через стенки трубы
Обратите внимание! Сшитый полиэтилен успешно используется не только при монтаже теплого пола, но и в системах водоснабжения. Проблемы могут возникнуть из-за высокой кислородопроницаемости этого материала, которая может привести к активизации коррозионных процессов на отдельных элементах конструкции. Поэтому для теплого пола рекомендуется использовать только трубы со специальной антидиффузной защитой.
Широкий выбор труб, фитингов, коллекторов и других видов продукции для инженерных сетей предлагает бренд STOUT.
Компания Stout предлагает широкий ассортимент труб
Металлопластиковая труба STOUT разработана специально для российских условий эксплуатации
Сшитый полиэтилен vs металлопластиковая труба
Хотя ассортимент труб для теплого пола весьма разнообразен, как было показано выше, на практике мастер обычно предлагает клиенту выбор между двумя вариантами: металлопластиковыми конструкциями и трубами из сшитого полиэтилена. Стоит сразу же отметить, что по цене большой разницы между полиэтиленом и металлопластиком не наблюдается. В обоих случаях можно немного сэкономить, если найти материал по выгодной цене.
Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба. В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом.
При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов
Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.
Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т. п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.
Особенности монтажа pex-труб
Подробно процесс укладки теплого пола представлен в следующем видео:
При монтаже труб из сшитого полиэтилена можно использовать компрессионные и напрессовочные фитинги. Проще всего работать с первым вариантом. Чтобы установить компрессионный фитинг, необходимо:
- Надеть на трубу обжимную гайку, направив резьбу в сторону соединителя.
- Надеть на трубу разрезное кольцо таким образом, чтобы его край отступал от среза трубы на 1 мм.
- Насадить трубу на штулцер фитинга до упора.
- Закрутить обжимную гайку с помощью гаечных ключей.
При монтаже компрессионных фитингов не нужно пытаться снять с трубы фаску. Кроме того, закручивать обжимную гайку следует очень осторожно, поскольку чрезмерное усилие может привести к повреждению трубы.
Фитинги для труб из сшитого полиэтилена очень разнообразны. Для их монтажа не требуются особые навыки или сложное оборудование
Напрессовочные фитинги позволяют выполнить неразъемное соединение труб из сшитого полиэтилена. Для реализации этого варианта понадобится специальное пресс-оборудование. Делается это так:
- Сначала надевается неразрезная зажимная гильза.
- Затем в трубу нужно до упора вставить расширитель соответствующего размера.
- Рукоятки расширителя следует плавно свести до упора и на несколько секунд зафиксировать в этом положении.
- Вставить трубу в штулцер фитинга до упора.
- Запрессовать гильзу на фитинг, используя ручной или гидравлический пресс.
Сшитый полиэтилен обладает молекулярной памятью, поэтому он подвержен обратной усадке. Уже спустя пару минут после того, как труба вставлена в штулцер, ее будет очень сложно трудно снять с фитинга.
aqua-rmnt.com
Труба Uponor Radi Pipe Eval pe-xa PN10 16×2,2 белая 1м отопление арт.1033896
Описание товара
Труба Uponor Radi Pipe Eval pe-xa 16×2,2 10 Атм белая 1м отопление.
Труба изготавливается из сшитого полиэтилена PE-Xa по методу Энгеля, в соответствии с EN ISO 15875 и ГОСТ Р 52134, серия S5,0. Для систем холодного и горячего водоснабжения.
Максимальная температура 95°С, максимальное рабочее давление 6 бар. Срок службы 50 лет при температурных режимах, указанных в ГОСТ Р 52134, таблица 26, классы 1, 2 и ХВ.
Эффективное решение задач по обустройству систем радиаторного и напольного отопления успешно реализовано при помощи многослойных труб Uponor Radi Pipe с интегрированной защитой от диффузии
кислородом. Расчетный срок службы данного изделия из поперечно-сшитого полиэтилена Eval PE-XA составляет 50 лет при температуре теплоносителя +95С и давлении 6 бар.
Наиболее востребованными являются трубы с наружным диаметром 16 мм, 20 мм, 25 мм, 32 мм и 40 мм. При этом толщина стенок труб Radi Pipe варьируется в интервале от 2 мм до 3,7
мм. При формировании систем на основе труб из полиэтилена Eval PE-XA по технологии Quick&Easy – используется специальный монтажный инструмент и полимерные PPSU фитинги или соединительные
части из сантехнической латуни. Также могут применяться латунные зажимные фитинги Uponor Wipex и фирменные резьбовые и зажимные адаптеры.
Труба Uponor Radi Pipe (Eval PE-XA) не подвержена коррозионному воздействию и зарастанию, устойчива к образованию трещин и активно противостоит гидравлическим ударам.
Полиэтиленовая труба отлично подходит для скрытой установки и может применяться при схеме монтажа «труба в трубе». Особенностью полиэтиленовых изделий Uponor Radi Pipe является пятислойная
структура стенок трубы. Внутренняя термостойкая полированная поверхность активно противостоит любому негативному влиянию рабочей среды, предотвращая абразивный износ, корродирование и
формирование отложений. Следующий клеевой слой из модифицированного полимера придает трубе прочности, гибкости и эластичности, а также является элементом активного поглощения конструктивных
шумов.
Антидиффузионный слой EVOH не допускает проникновение в рабочую среду кислорода, чем защищает от коррозионного поражения металлически элементы системы, сантехнические устройства и
оборудование. Еще один клеевой слой окончательно формирует монолитность изделия. Верхний ударостойкий слой играет роль прочной оболочки, защищающей трубу от негативного воздействия внешней среды.
Для удобства применения Uponor Radi Pipe (Eval PE-XA) выпускается в бухтах различной длины.
Гарантия
Труба Uponor Radi Pipe Eval pe-xa отопление – Гарантия 10 лет.
tdkomfort.ru
Труба Stout SPX из сшитого полиэтилена PE-Xa с кислородным слоем для напольного отопления, красная, 16×2,0 (бухта 500 м)
Описание Труба SPX из сшитого полиэтилена PE-Xa с кислородным слоем для напольного отопления, красная, 16×2,0 (бухта 500 м) Stout
Трубы «Stout SPX» из сшитого полиэтилена разработаны специально для низкотемпературного отопления (системы «теплый пол»), окрашены в красный цвет. Представлены в двух вариантах диаметра: 16 и 20 мм. Толщина стенки составляет всего 2 мм, что делает трубы гибкими, обеспечивая легкий монтаж.
Данные трубы имеют двухслойную структуру. Основной слой, контактирующий с транспортируемой средой, изготовлен из прочного долговечного материала – сшитого при помощи пероксидов полиэтилена РЕ-Хa. Наружный кислородозащитный слой, выполненный из этиленвинилалкоголя EVOH, препятствует проникновению кислорода из окружающей среды в теплоноситель системы, предохраняя тем самым отопительное оборудование от коррозии. Слои надежно связаны между собой специальным клеем. Сшитый полиэтилен износостоек, экологичен, обладает хорошей эластичностью, не подвержен воздействию коррозии, устойчив к истиранию. Кроме того, материал PE-Xa обладает молекулярной памятью формы, соответственно, после расширения или сгибания труба способна восстановить первоначальную форму, поэтому для применения соединительных фитингов не требуются уплотнительные кольца (в роли уплотнителя выступает сама труба). Внутренняя поверхность стенок трубы из сшитого полиэтилена идеально гладкая и не подвержена образованию различных отложений. Такие трубы, в отличие от металлических, способствуют звукополгощению, благодаря чему возможный шум от работающего оборудования становится незаметным для пользователей.
В качестве соединительных элементов с трубами «SPX» для напольного отопления используются обжимные фитинги «Stout SFC» типа «евроконус».
Основные особенности и преимущества труб для теплого пола «SPX»:
- Область применения: системы напольного отопления
- Сшитый полиэтилен PE-Xa
- Кислородозащитный слой EVOH (устойчивость к диффузии кислорода согласно DIN 4726)
- Наружный диаметр: 16 и 20 мм
- Малая толщина стенок: 2 мм
- Степень сшивки основного материала: более 70 %
- Возможность использования при высоких температурах и давлениях рабочей среды
- Рабочая температура: 70 °С при давлении 10 бар; 90 °С при давлении 8 бар
- Способность кратковременного выдерживания температуры в 100 °С
- Минимальная температура монтажа: +10 °С
- Отличная гибкость и высокая прочность
- Молекулярная память формы PE-Xa
- Коэффициент линейного расширения: 0,15 мм/(м∙°С)
- Устойчивость к коррозии и отложениям
- Высокая экологичность (отсутствие выделений токсичных и физиологически вредных веществ)
- Хорошие звукопоглощающие свойства
- Возможность обрезки до нужной длины
- Основной способ прокладки: скрытая
- Простота и быстрота монтажа
- Тип фитингов для соединения: компрессионные типа «евроконус»
- Небольшой вес
- Надежность и долговечность (срок службы: до 50 лет)
- Цвет: красный
- Поставляются в бухтах: 100, 200 или 500 м
- Европейское качество, специально для российских условий эксплуатации
Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma.html
Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.
Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > resant.ru/otoplenie-dachi.html
profiy.ru
