основные виды источников питания, особенности и подходящие модели ИБП
Автор: Александр Старченко

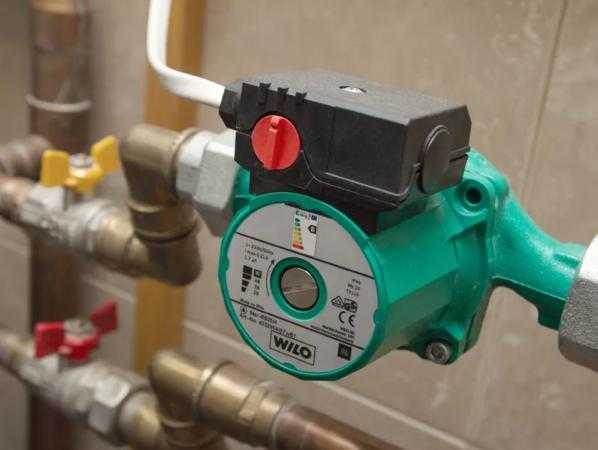

Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.
При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.
Содержание:
- Принцип действия и конструкция ИБП
- Преимущества и недостатки различных типов ИБП
- Критерии выбора резервного источника питания
- Модели ИБП
- Подводим итоги
Принцип действия и конструкция ИБП
Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:
- Автоматическое переключение на питание от аккумулятора;
- Преобразование постоянного напряжения 12В в переменное 220В;
- Фильтрацию сетевых помех;
- Стабилизацию сетевого напряжения.

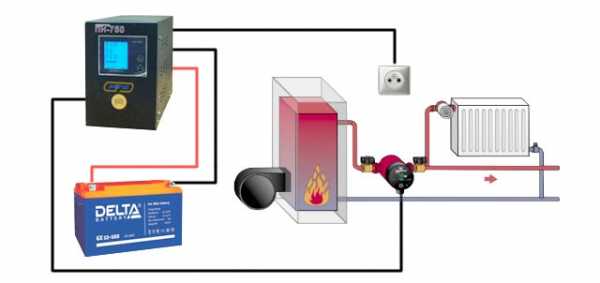

Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства, оборудованные соответствующим блоком.
В системах электроснабжения могут использоваться следующие модели аварийных источников питания:
Резервные
Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.
Линейно-интерактивные
Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.

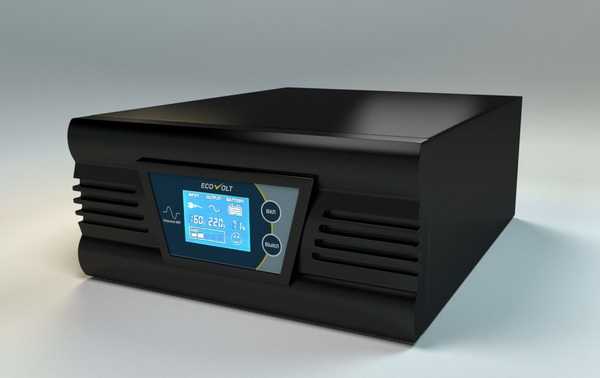

Инверторные
Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.
Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.
Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.
Отечественные ИБП. Большой ассортимент инверторных источников бесперебойного питания для котлов и насосов отопления представлен отечественной компанией «Энергия», положительные отзывы о продукции которой вы можете без труда найти на просторах интернета. Ознакомиться с продукцией компании вы можете на сайте официального представителя Voltmarket.ru.
Преимущества и недостатки различных типов ИБП
Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.
У резервного источника они следующие:
- Высокий КПД;
- Малый уровень шума и тепловыделения;
- Самая низкая стоимость.
Недостатки резервного источника питания:
- Большое время переключения;
- Искажённая форма напряжения на выходе;
- Отсутствует возможность коррекции амплитуды и частоты.
Параметры линейно-интерактивного источника несколько лучше:
- Высокий КПД;
- Отсутствие шумов;
- Стабилизация напряжения с использованием автотрансформатора.
Минусы:
- Длительное время переключения;
- Низкая точность;
- Форма напряжения приближена к трапеции;
- У низкобюджетных моделей наблюдается отклонение по частоте.
Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:
Инверторные ИБП. Система аварийного электропитания с двойным инвертированием обладает целым рядом несомненных достоинств, которые ставят эту конструкцию на лидирующее место.Плюсы:
- Работа в широком диапазоне сетевого напряжения;
- Высокая точность стабилизации;
- Отсутствие времени на переключение;
- Точное соответствие частоты;
- Отсутствие любых помех на выходе;
- Идеальная форма напряжения.
Минусы:
- Высокая стоимость;
- Постоянный шум от вентилятора.
Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.
Критерии выбора резервного источника питания
Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:
- Мощность;
- Ёмкость аккумуляторной батареи;
- Время допустимой автономной работы;
- Возможность использования внешних батарей;
- Разброс входного напряжения;
- Точность напряжения на выходе;
- Время перехода на резерв;
- Искажения напряжения на выходе.
Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.
Определение требуемой мощности ИБП
Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.
Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:
Р/Cos ϕ
Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.
В итоге мощность ИБП для циркуляционного насоса отопления будет равна:
P/Cos ϕ*3
В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.
Емкость батарей
Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.
Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:
Входное напряжение
Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.
Напряжение на выходе и его форма
Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

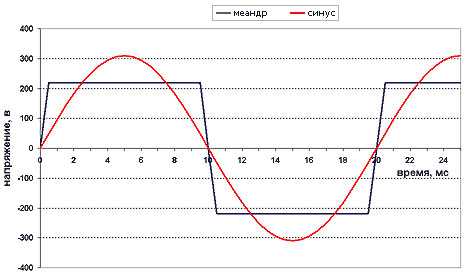

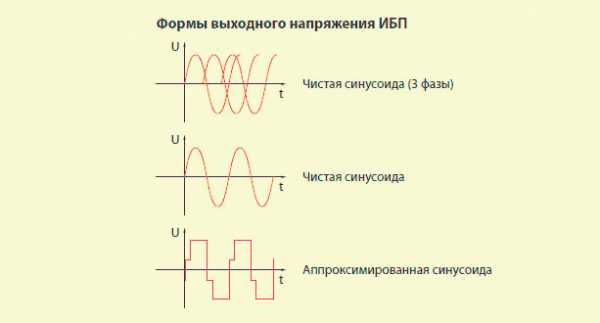

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.
При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:
- Температура в помещении должна соответствовать величинам, указанным в документации;
- В помещении не должно быть паров едких реагентов и горючих жидкостей;
- Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.
Модели ИБП

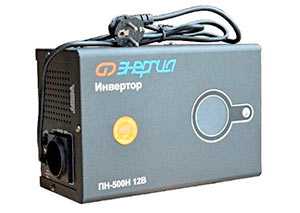

Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.
Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.Этот и другие стабилизаторы напряжения для отопительной системы от компании Энергия вы можете найти на сайте официального представителя компании Voltmarket.ru.
Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.
Подводим итоги
На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:
- Форма напряжения – гладкая синусоида;
- Запас по мощности – не менее 20%;
- Автоматическое отключение нагрузки;
- Минимальное время переключения на резерв.
Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.
С этим читают:
Понравилась статья? Поделись с друзьями в соц сетях!nabludaykin.ru
Резервное питание для циркуляционного насоса своими руками
Резервное питание – ИБП – для циркуляционного насоса отопления
Опубликовано автором Сергей Леднёв – Решения – Ноябрь 11, 2013
Как не замерзнуть зимой в загородном доме при отключении электричества в случае, если у вас стоят электрические циркуляционные насосы, а котел энергонезависимый?
Оптимальный выход – использование линейно-интерактивных ИБП, которые имеют минимальное время переключения на батареи (обычно около 4мс) и выдают чистый синус. Эти характеристики позволяют насосу корректно работать. Использование импульсных компьютерных ИБП не рекомендуется, так имеющаяся у них форма сигнала – меандр или модифицированная синусоида будут приводить к перегреву насоса, он будет гудеть и прослужить существенно меньше, если не выйдет из строя за несколько часов.

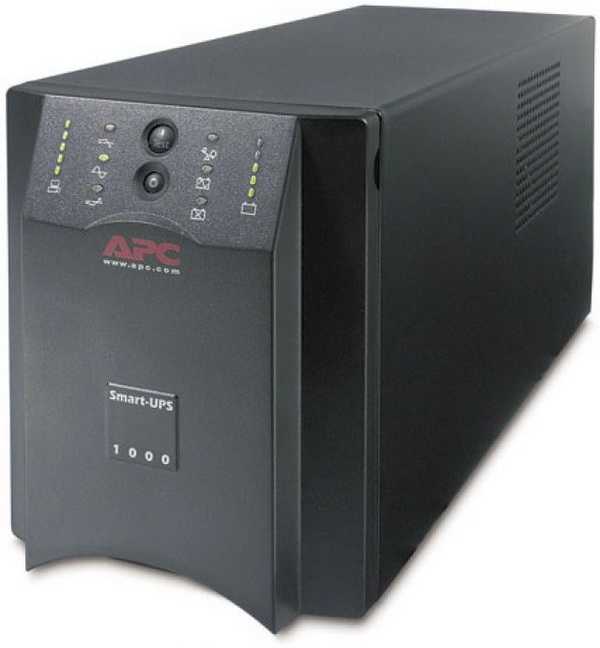

Как правило, самые популярные ИБП, которые используются для защиты ПК и другой офисной техники имеют подобные формы выходного сигнала. Так, одна из самых популярных моделей

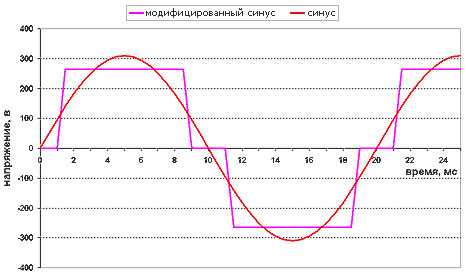

APC Back-UPS CS 650VA на выходе имеет аппроксимированную синусоиду:
Источник с аппроксимированной синусоидой
Одним из самых удачных решений для защиты циркуляционных насосов отопления являются бюджетные лайн-интерактивные ИБП Inelt серии Intelligent. В комплекте со одним 100 или 200ач аккумулятором Inelt Intelligent 500LT2 проработает при мощности насоса 100Вт 9,5 или 18,8 часов соответственно. Пример подобного комплекта:
Этот ИБП выдерживает нагрузку до 300Вт. В случае, если мощность насоса выше или их будет подключаться несколько, мы рекомендуем использовать ИБП мощностью 800Вт. Пример подобного комплекта (2 АКБ по 150Ач):
В нашем разделе ИБП для циркуляционных насосов вы можете ознакомиться со всеми предложениями.
Похожие записи
- Расчет автономной работы потребителя от аккумуляторов Как правильно и корректно рассчитать время автономии, которое необходимо получить для вашего потребителя? Представим
- Трехфазный ИБП в частный дом после генератора Клиент обратился к нам с проблемой частых кратковременных отключений электричества, а также нестабильного напряжения.
Сергей Леднёв
Инженер по бесперебойному питанию и электрике
Как я бы поступил
Имеем котел насосы, общая потребляемая мощность около 200Вт.

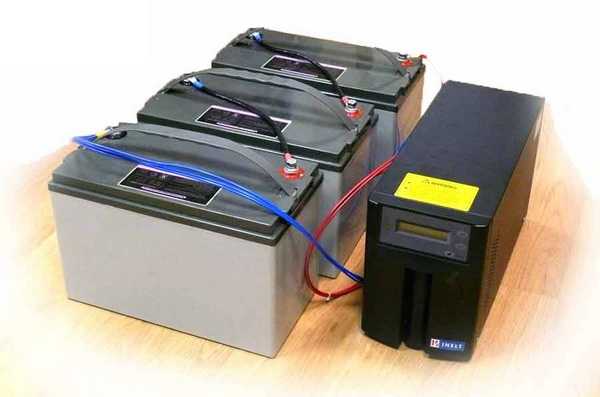

Ставим Инелт 1000LT – 480usd, 3 герметичных необслуживаемых аккумулятора по 24 Ач – 80usd, итого 560usd.
Такая система сможет питать наших потребителей в течение трех с половиной часов.
Если мало, то заменяем на 100Ач и имеем почти 15 часов, это удорожит конструкцию на 200 USD, т.е около 760 USD
Если надо, например 30 часов, то на круг будет:
2000LT – 520usd + 3*270usd(200Ач)=1330USD
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Как я бы поступил
Имеем котел насосы, общая потребляемая мощность около 200Вт.

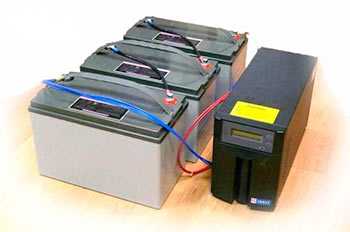

Ставим Инелт 1000LT – 480usd, 3 герметичных необслуживаемых аккумулятора по 24 Ач – 80usd, итого 560usd.
Это хорошо, но вот производители стабилизатора Teplocom говорят что через обыкновенный UPS котёл не будет чего-то видеть и у него небудет работать датчик определения пламени. Вы проверяли что настенные котлы которые имеют этот датчик будут работать через этот INELT. teplocom говорит что у них типа специальный стабилизатор для котлов.
Обычный маркетинговый пиз. ж. Данная модель вырабатывает синусоиду. Если обычный трехкопеечный ЮПС дает прямоугольник, то придвинутый типа этого синусоиду 50 Гц. Если есть сомнения готов поспорить.
Ребята спор здесь не уместен .
Sashok прав – если на UPS мы имеем нормальную чистую синусоиду и правильно подключим котел к нему (так чтоб в момент отключения основного електричества) фаза не менялась местами с нульом, и котел будет заземлен, то проблем никаких у вас не будет. Тогда датчик контроля наличия пламени не будет пропадать в пропость неопределености и котел будет работать без проблем.
Обычный маркетинговый пиз. ж. Данная модель вырабатывает синусоиду. Если обычный трехкопеечный ЮПС дает прямоугольник, то придвинутый типа этого синусоиду 50 Гц. Если есть сомнения готов поспорить.
Я не ради спора, а т.к. у меня у знакомых стоит inelt с внешними батареями, мне нравится, но у них модель line-interactive а не online. А я хочу быть уверен что не попаду на баппки если куплю его.
для гарантирования качества синусоиды ставят фильтр, который по сути является трансформатором 220 на 220. К стати вариант, если хотите иметь идеальную синусоиду. сам так делал, когда контроллер надо было один запитать (не для отопления )
Да это возможно проканает
Но КПД будет низковатым, а разбрасывать запас Акк не дело.
Давайте поставим точку в данной теме. Я хоть и не великий гуру в отоплении, зато гуру в электронике. Инелт 1000LT – это УПС с двойным преобразованием (читай: круче не бывает).
Схемку я его привожу. Так вот, аккумуляторы всегда в буфере. Он вырбатывает ШИМ генератором чистый синус всегда, даже при питании от сети. Естественно, при переходе на батареи никакого сдвига фаз нет. Причем данный УПС умеет работать и в качестве прекрасного стабилизатора в широком диапазоне 140-300В (не переключаясь на батареи), он выдает синус 220В, причем качеству синуса позавидует Чубайс.
Не посчитайте меня сотрудником Инелта, просто приятно когда хороший продукт имеет хорошую (низкую) цену.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Sashok а можно в личку информацию по
Инелт 1000LT – это УПС с двойным преобразованием (читай: круче не бывает).
просто приятно когда хороший продукт имеет хорошую (низкую) цену.
В смысле к кому обратится по цене и поставке
Для 1000LT Monolith ищите на PRICE.RU
Sashok скажите пожалуйста устройства которые предлагаются здесь _ www.mobilen.ru/ можно использовать с настенными котлами. Дело в том что ваш упс довольно большой мощности. сответственно не для всех подходит по финансовым соображениям, как я понимаю для натенного котла и 300 ватт должно хватить?
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3
Выбираем источник бесперебойного питания для циркуляционного насоса отопления
Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.
При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.
Принцип действия и конструкция ИБП
Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:
- Автоматическое переключение на питание от аккумулятора;
- Преобразование постоянного напряжения 12В в переменное 220В;
- Фильтрацию сетевых помех;
- Стабилизацию сетевого напряжения.
Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства, оборудованные соответствующим блоком.
В системах электроснабжения могут использоваться следующие модели аварийных источников питания:
Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.
Линейно-интерактивные
Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.
Инверторные
Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.
Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.
Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.
Преимущества и недостатки различных типов ИБП
Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.
У резервного источника они следующие:
- Высокий КПД;
- Малый уровень шума и тепловыделения;
- Самая низкая стоимость.
Недостатки резервного источника питания:
- Большое время переключения;
- Искажённая форма напряжения на выходе;
- Отсутствует возможность коррекции амплитуды и частоты.
Параметры линейно-интерактивного источника несколько лучше:
- Высокий КПД;
- Отсутствие шумов;
- Стабилизация напряжения с использованием автотрансформатора.
- Длительное время переключения;
- Низкая точность;
- Форма напряжения приближена к трапеции;
- У низкобюджетных моделей наблюдается отклонение по частоте.
Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:
Инверторные ИБП. Система аварийного электропитания с двойным инвертированием обладает целым рядом несомненных достоинств, которые ставят эту конструкцию на лидирующее место.
- Работа в широком диапазоне сетевого напряжения;
- Высокая точность стабилизации;
- Отсутствие времени на переключение;
- Точное соответствие частоты;
- Отсутствие любых помех на выходе;
- Идеальная форма напряжения.
- Высокая стоимость;
- Постоянный шум от вентилятора.
Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.
Критерии выбора резервного источника питания
Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:
- Мощность;
- Ёмкость аккумуляторной батареи;
- Время допустимой автономной работы;
- Возможность использования внешних батарей;
- Разброс входного напряжения;
- Точность напряжения на выходе;
- Время перехода на резерв;
- Искажения напряжения на выходе.
Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.
Определение требуемой мощности ИБП
Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.
Например, мощность насоса (Р) равна 90W, аCosϕ 0,6. Полная мощность вычисляется по формуле:
Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.
В итоге мощность ИБП для циркуляционного насоса отопления будет равна:
В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.
Емкость батарей
Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.
Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:
Входное напряжение
Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.
Напряжение на выходе и его форма
Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.
Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.
При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:
- Температура в помещении должна соответствовать величинам, указанным в документации;
- В помещении не должно быть паров едких реагентов и горючих жидкостей;
- Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.
Модели ИБП
Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.
Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.
Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.
Подводим итоги
На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:
- Форма напряжения – гладкая синусоида;
- Запас по мощности – не менее 20%;
- Автоматическое отключение нагрузки;
- Минимальное время переключения на резерв.
Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.
Понравилась статья? Поделись с друзьями в соц сетях!
С этим читают:
Источники: http://tok-shop.ru/tok-blog/ibp-dlia-nasosa/, http://forum.c-o-k.ru/viewtopic.php?t=3385, http://nabludaykin.ru/vybiraem-istochnik-besperebojnogo-pitaniya-dlya-cirkulyacionnogo-nasosa-otopleniya/
teplosten24.ru
Бесперебойное питание для насоса отопления
ИБП для насоса отопления – применение и советы по выбору
Современные жидкостные отопительные системы снабжены циркуляционными насосами.
Теплоноситель принудительно перемещается по трубам, обеспечивая помещение теплом сразу после включения котла. Технология эффективна, экономична, и позволяет строить систему достаточно компактно.
Существенный недостаток (особенно для загородного использования) – зависимость от подачи электроэнергии. Если остановить принудительную цыркуляцию – система остановится. Поэтому при монтаже предусматривается ИБП для насоса отопления.
Многие производители установок автономного теплоснабжения включают «бесперебойник» в число обязательного оснащения. Но последнее слово остается за заказчиком.
Что такое источники бесперебойного питания и зачем они нужны
Современные отопительные котлы управляются микроконтроллером, которому необходимо электропитание. Кроме того, требуется постоянное питание двигателя насоса.
Если управляющий модуль может поддерживать функции от небольшого аккумулятора, или вообще временно отключиться, то циркуляция теплоносителя прекратится.
Многие модели котлов самостоятельно управляют насосом: то есть, его установка в трубу с теплоносителем является штатной. С точки зрения ИБП – не имеет значения, как работает система: синхронно, или оборудование включается само по себе.
Его задача – не допустить потери управления котлом и насосом при отключении основного энергоснабжения.
Принцип работы источника бесперебойного питания
По умолчанию принимаем, что насос работает от напряжения 220 вольт. Любые модели ИБП должны иметь на выходе именно такие параметры. То есть, электронная схема, получая питание от резервного источника (например, аккумуляторных батарей), преобразует постоянное напряжение в переменное, поднимая потенциал до требуемых 220 вольт.
Кроме того, что ИБП обеспечивает работу «подшефной» электроустановки, он обязан поддерживать резервные источники энергии (аккумуляторы) в работоспособном состоянии.
То есть, при нормальной подаче электроэнергии, батареи должны заряжаться. Схема хорошего «бесперебойника» не только вырабатывает необходимый ток заряда, но еще и следит за состоянием батарей.
В примитивной схеме управления устанавливается порог срабатывания: обычно в процентном отношении к номинальному напряжению: 220 вольт. Допустим, централизованное энергоснабжение низкого качества, и значение регулярно выходит за пределы «коридора».
Схема управления добросовестно переводит питание котла и насоса в автономный режим, не нарушая установленных выходных параметров. В этом случае АКБ довольно быстро разрядятся, и времени на восстановление емкости не хватит. Так работают резервные блоки.
Основные типы источников бесперебойного питания
Этот вид ИБП оснащен функцией стабилизации и разделяется на подклассы:
Линейные

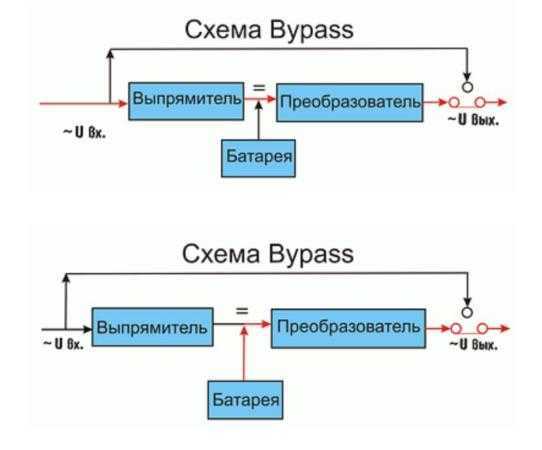

ИБП работающие по системе Bypass. Входное напряжение сразу преобразуется в постоянное, с помощью выпрямителя. Затем, имея на входе резервный блок аккумуляторных батарей, в дело включается обратный преобразователь (см. иллюстрацию).
На выходе всегда стабильные параметры напряжения, резервная система как бы не замечает падения напряжения. Основное преимущество – у таких ИБП отсутствует понятие «время переключения на резервное питание». Оно есть всегда.
Недостатки: относительно малый КПД (потери на двойное преобразование, которое присутствует всегда) и повышенный износ аккумуляторных батарей. Кроме того, такие устройства относительно дороги.
Линейно интерактивные
Источники бесперебойного питания являются компромиссным решением между недорогими и неэффективными резервными схемами, и неэкономичными линейными.
По сути, это устройство два в одном. На входе установлен стабилизатор напряжения (как правило, на основе автотрансформатора).
Когда его схема не справляется с разбросом параметров, либо входное напряжение вовсе отключается, интерактивный ИБП коммутирует переключатель на преобразователь напряжения, работающий от аккумуляторов.
В этом и есть основной недостаток устройства: для переключения требуется время, пусть и небольшое – несколько миллисекунд. Это создает дополнительную нагрузку на двигатель насоса и схему контроллера котла.
Однако преимущества таких ИБП перевешивают недостатки: Низкая стоимость, и щадящее отношение к наиболее весомой (по цене) части «бесперебойника» — блоку аккумуляторных батарей. Они используются лишь при полном отключении внешнего источника энергии. Остальное время просто поддерживается заряд.
Когда требуется организация резервного питания?
Покупка даже самого дешевого ИБП для циркуляционного насоса отопления, это лишние затраты. Конечно, если отключение света или скачки напряжения в сети, для вас редкость – можно обойтись без него.
Но если запуск циркуляционных насосов произойдет автоматически, после возобновления энергоснабжения, то рестарт контроллера возможен только в самых «продвинутых» котлах.
А значит, до вашего возвращения домой, система не включится. Как минимум, хозяева попадут в холодный дом. А в самом тяжелом случае – возможная разморозка системы.
Жители районов с проблемной энергетикой имеют автономное электроснабжение. Но генератор опять-же должен кто-нибудь запустить, и контролировать его работу. А если питающее напряжение пропало, когда никого нет дома, выручает лишь ИБП, питающий котел отопления от аккумулятора.
Если подключить такой блок к циркуляционному насосу, емкости аккумуляторной батареи может хватить на 2-3 отключения. А дальше вы снова останетесь с неработающим котлом (до момента ручного запуска автоматики).
Как правильно выбрать ИБП и определить мощность
Подключение к котлу отопления
Если блок контроллера и насос котла работают от 220 вольт (в подавляющем большинстве случаев, это именно так), бесперебойник подключается в промежуток между розеткой и вилкой котла, как бы просто это не звучало.
Подключение только ИБП для циркуляционного насоса не решит проблемы. Система обогрева с автоматической защитой не запустится повторно, если контроллер некоторое время пробудет без питания.
Чтобы поддерживать работу системы в автономном режиме, необходимо одновременное резервирование питания как для насоса, так и для блока управления котлом.
Поэтому источник бесперебойного питания должен иметь общую схему вкл
www.teplo-ltd.ru
Резервное питание для циркуляционного насоса своими руками
Резервное питание – ИБП – для циркуляционного насоса отопления
Опубликовано автором Сергей Леднёв — Решения — Ноябрь 11, 2013
Как не замерзнуть зимой в загородном доме при отключении электричества в случае, если у вас стоят электрические циркуляционные насосы, а котел энергонезависимый?
Оптимальный выход – использование линейно-интерактивных ИБП, которые имеют минимальное время переключения на батареи (обычно около 4мс) и выдают чистый синус. Эти характеристики позволяют насосу корректно работать. Использование импульсных компьютерных ИБП не рекомендуется, так имеющаяся у них форма сигнала – меандр или модифицированная синусоида будут приводить к перегреву насоса, он будет гудеть и прослужить существенно меньше, если не выйдет из строя за несколько часов.
Как правило, самые популярные ИБП, которые используются для защиты ПК и другой офисной техники имеют подобные формы выходного сигнала. Так, одна из самых популярных моделей
APC Back-UPS CS 650VA на выходе имеет аппроксимированную синусоиду:
Источник с аппроксимированной синусоидой
Одним из самых удачных решений для защиты циркуляционных насосов отопления являются бюджетные лайн-интерактивные ИБП Inelt серии Intelligent. В комплекте со одним 100 или 200ач аккумулятором Inelt Intelligent 500LT2 проработает при мощности насоса 100Вт 9,5 или 18,8 часов соответственно. Пример подобного комплекта:
Этот ИБП выдерживает нагрузку до 300Вт. В случае, если мощность насоса выше или их будет подключаться несколько, мы рекомендуем использовать ИБП мощностью 800Вт. Пример подобного комплекта (2 АКБ по 150Ач): В нашем разделе ИБП для циркуляционных насосов вы можете ознакомиться со всеми предложениями.
Похожие записи
- Расчет автономной работы потребителя от аккумуляторов Как правильно и корректно рассчитать время автономии, которое необходимо получить для вашего потребителя? Представим
- Трехфазный ИБП в частный дом после генератора Клиент обратился к нам с проблемой частых кратковременных отключений электричества, а также нестабильного напряжения.
Сергей Леднёв
Инженер по бесперебойному питанию и электрике
Как я бы поступил
Имеем котел насосы, общая потребляемая мощность около 200Вт.
Ставим Инелт 1000LT — 480usd, 3 герметичных необслуживаемых аккумулятора по 24 Ач — 80usd, итого 560usd.
Такая система сможет питать наших потребителей в течение трех с половиной часов.
Если мало, то заменяем на 100Ач и имеем почти 15 часов, это удорожит конструкцию на 200 USD, т.е около 760 USD
Если надо, например 30 часов, то на круг будет:
2000LT — 520usd + 3*270usd(200Ач)=1330USD
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Как я бы поступил
Имеем котел насосы, общая потребляемая мощность около 200Вт.
Ставим Инелт 1000LT — 480usd, 3 герметичных необслуживаемых аккумулятора по 24 Ач — 80usd, итого 560usd.
Это хорошо, но вот производители стабилизатора Teplocom говорят что через обыкновенный UPS котёл не будет чего-то видеть и у него небудет работать датчик определения пламени. Вы проверяли что настенные котлы которые имеют этот датчик будут работать через этот INELT. teplocom говорит что у них типа специальный стабилизатор для котлов.
Обычный маркетинговый пиз. ж. Данная модель вырабатывает синусоиду. Если обычный трехкопеечный ЮПС дает прямоугольник, то придвинутый типа этого синусоиду 50 Гц. Если есть сомнения готов поспорить.
Ребята спор здесь не уместен .
Sashok прав — если на UPS мы имеем нормальную чистую синусоиду и правильно подключим котел к нему (так чтоб в момент отключения основного електричества) фаза не менялась местами с нульом, и котел будет заземлен, то проблем никаких у вас не будет. Тогда датчик контроля наличия пламени не будет пропадать в пропость неопределености и котел будет работать без проблем.
Обычный маркетинговый пиз. ж. Данная модель вырабатывает синусоиду. Если обычный трехкопеечный ЮПС дает прямоугольник, то придвинутый типа этого синусоиду 50 Гц. Если есть сомнения готов поспорить.
Я не ради спора, а т.к. у меня у знакомых стоит inelt с внешними батареями, мне нравится, но у них модель line-interactive а не online. А я хочу быть уверен что не попаду на баппки если куплю его.
для гарантирования качества синусоиды ставят фильтр, который по сути является трансформатором 220 на 220. К стати вариант, если хотите иметь идеальную синусоиду. сам так делал, когда контроллер надо было один запитать (не для отопления )
Да это возможно проканает
Но КПД будет низковатым, а разбрасывать запас Акк не дело.
Давайте поставим точку в данной теме. Я хоть и не великий гуру в отоплении, зато гуру в электронике. Инелт 1000LT — это УПС с двойным преобразованием (читай: круче не бывает).
Схемку я его привожу. Так вот, аккумуляторы всегда в буфере. Он вырбатывает ШИМ генератором чистый синус всегда, даже при питании от сети. Естественно, при переходе на батареи никакого сдвига фаз нет. Причем данный УПС умеет работать и в качестве прекрасного стабилизатора в широком диапазоне 140-300В (не переключаясь на батареи), он выдает синус 220В, причем качеству синуса позавидует Чубайс.
Не посчитайте меня сотрудником Инелта, просто приятно когда хороший продукт имеет хорошую (низкую) цену.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Sashok а можно в личку информацию по
Инелт 1000LT — это УПС с двойным преобразованием (читай: круче не бывает).
просто приятно когда хороший продукт имеет хорошую (низкую) цену.
В смысле к кому обратится по цене и поставке
Для 1000LT Monolith ищите на PRICE.RU
Sashok скажите пожалуйста устройства которые предлагаются здесь _ www.mobilen.ru/ можно использовать с настенными котлами. Дело в том что ваш упс довольно большой мощности. сответственно не для всех подходит по финансовым соображениям, как я понимаю для натенного котла и 300 ватт должно хватить?
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3
Выбираем источник бесперебойного питания для циркуляционного насоса отопления
Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.
При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.
Принцип действия и конструкция ИБП
Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:
- Автоматическое переключение на питание от аккумулятора;
- Преобразование постоянного напряжения 12В в переменное 220В;
- Фильтрацию сетевых помех;
- Стабилизацию сетевого напряжения.
Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства, оборудованные соответствующим блоком.
В системах электроснабжения могут использоваться следующие модели аварийных источников питания:
Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.
Линейно-интерактивные
Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.
Инверторные
Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.
Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.
Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.
Преимущества и недостатки различных типов ИБП
Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.
У резервного источника они следующие:
- Высокий КПД;
- Малый уровень шума и тепловыделения;
- Самая низкая стоимость.
Недостатки резервного источника питания:
- Большое время переключения;
- Искажённая форма напряжения на выходе;
- Отсутствует возможность коррекции амплитуды и частоты.
Параметры линейно-интерактивного источника несколько лучше:
- Высокий КПД;
- Отсутствие шумов;
- Стабилизация напряжения с использованием автотрансформатора.
- Длительное время переключения;
- Низкая точность;
- Форма напряжения приближена к трапеции;
- У низкобюджетных моделей наблюдается отклонение по частоте.
Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:
Инверторные ИБП. Система аварийного электропитания с двойным инвертированием обладает целым рядом несомненных достоинств, которые ставят эту конструкцию на лидирующее место.
- Работа в широком диапазоне сетевого напряжения;
- Высокая точность стабилизации;
- Отсутствие времени на переключение;
- Точное соответствие частоты;
- Отсутствие любых помех на выходе;
- Идеальная форма напряжения.
- Высокая стоимость;
- Постоянный шум от вентилятора.
Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.
Критерии выбора резервного источника питания
Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:
- Мощность;
- Ёмкость аккумуляторной батареи;
- Время допустимой автономной работы;
- Возможность использования внешних батарей;
- Разброс входного напряжения;
- Точность напряжения на выходе;
- Время перехода на резерв;
- Искажения напряжения на выходе.
Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.
Определение требуемой мощности ИБП
Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.
Например, мощность насоса (Р) равна 90W, аCosϕ 0,6. Полная мощность вычисляется по формуле:
Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.
В итоге мощность ИБП для циркуляционного насоса отопления будет равна:
В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.
Емкость батарей
Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.
Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:
Входное напряжение
Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.
Напряжение на выходе и его форма
Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.
Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.
При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:
- Температура в помещении должна соответствовать величинам, указанным в документации;
- В помещении не должно быть паров едких реагентов и горючих жидкостей;
- Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.
Модели ИБП
Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.
Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.
Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.
Подводим итоги
На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:
- Форма напряжения – гладкая синусоида;
- Запас по мощности – не менее 20%;
- Автоматическое отключение нагрузки;
- Минимальное время переключения на резерв.
Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.
Понравилась статья? Поделись с друзьями в соц сетях!
С этим читают:
Источники: http://tok-shop.ru/tok-blog/ibp-dlia-nasosa/, http://forum.c-o-k.ru/viewtopic.php?t=3385, http://nabludaykin.ru/vybiraem-istochnik-besperebojnogo-pitaniya-dlya-cirkulyacionnogo-nasosa-otopleniya/
msklimat.ru
Бесперебойное питание для насоса отопления
Люди, проживающие в загородных домах, предпочитают иметь у себя автономные системы теплоснабжения. Иногда выбор основан даже не на прихоти, и не на экономичности подобного варианта. Просто в некоторых поселках центральной отопительной системы нет, и подключаться не к чему.
Популярными в последнее время стали насосы для систем отопления. Работают они на электроэнергии.
А проблема перебоев с питанием, как известно, остра во многих районах различных областей. Поэтому очень важно обеспечить бесперебойное питание для насоса отопления. Поэтому и нужен ИБП для насоса отопления.
Источник бесперебойного питания циркуляционного насоса
Покупать ИБП для циркуляционного насоса отопления можно лишь после того, как изучены все его характеристики, подобрать именно то, что подходит для данных условий эксплуатации. Для отопительной системы требуется ИБП, который на выходе не исказит форму синусоидального напряжения.
В случае перебоев с питанием, циркуляционный насос начинает питаться от аккумуляторов ИБП, которые поддерживают работоспособность агрегата на протяжении нескольких часов. Конечно, можно пользоваться и генератором, работающим на дизеле или бензине. Однако, этот способ более дорогой, к тому же, менее надежный.
Ведь некоторые генераторы могут дать кратковременный высоковольтный скачок напряжения, что вызовет поломку автоматики.
Немного о принципе работы систем отопления
Для перемещения теплоносителя используется естественная или принудительная циркуляция. В первом случае системе не нужно электричество, однако минусы тут имеются. Во-первых – неравномерность подачи тепла, из-за чего энергии требуется больше. В этом плане принудительная циркуляция, за счет которой обеспечивается бесперебойность перекачки, лучше.
Но таким системам нужна электроэнергия. И чтобы огородить себя от проблем, связанных с ее подачей, приобретается ИБП для циркуляционного насоса отопления.
ИБП
Аккумуляторы ИБП для насоса отопления накапливают энергию во время работы насоса. И в случае прекращения подачи электроэнергии по сети, питать устройство начинает ИБП.
Переключение с одного источника питания на другой происходит плавно. Поэтому потребителям при этом не наносится никакого ущерба.
Причем переход на питание от ИПБ производится мгновенно. Срок эксплуатации насоса увеличивается благодаря тому, что ИБП для циркуляционного насоса отопления играет роль стабилизатора напряжения.
Принцип действия «бесперебойника» основывается на двойном преобразовании энергии. В рабочую схему источника бесперебойного питания для насоса входит выпрямитель, аккумулятор, преобразователь тока и все положенные коммуникации.
Задача выпрямителя заключается в преобразовании переменного тока в постоянный ток. Далее преобразователь-инвертор постоянный ток преобразует в переменный ток, требуемого напряжения на выходе.
С помощью циркуляционных насосов удается увеличить эффективность систем отопления. Благодаря этому, энергоресурсы используются рациональнее, и в результате экономятся денежные средства.
А чтобы проблем в работе не возникало, требуется бесперебойное питание для насоса отопления. Поэтому и нужен ИБП.
Все циркуляционные насосы управляются автоматическими системами. Главная задача автоматики – поддержание требуемой температуры. По достижении нужной температуры, устройство перестает работать. Когда температура снижается, работа его возобновляется.
Для обогрева любых помещений с использованием современных систем отопления непременно нужна бесперебойная подача электричества. Ведь, если речь идет о загородном доме, системы отопления в нем могут промерзнуть и выйти из строя. Избежать подобных проблем поможет ИПБ, обеспечивающий бесперебойное питание для насоса отопления.
Цены на ИБП
Главным параметром, определяющим стоимость источника бесперебойного питания, является мощность его аккумуляторов. Если аккумуляторные батареи служат после отключения электроэнергии сутки или больше, стоить они будут дороже аккумуляторов, рассчитанных не несколько часов работы после прекращения подачи электричества.
Когда, к примеру, нужно обеспечить бесперебойность работы газового котла. И подача электроэнергии при этом может прекратиться на длительный срок.
Для циркулярного насоса рекомендуется приобрести ИБП с большой емкостью аккумуляторов.
Чем больше емкость и чем меньше нагрузка от сети, тем более продолжительное время батареи проработают без электричества от сети.
wikiteplo.ru
Резервное питание – ИБП – для циркуляционного насоса отопления
Как не замерзнуть зимой в загородном доме при отключении электричества в случае, если у вас стоят электрические циркуляционные насосы, а котел энергонезависимый?
Оптимальный выход – использование линейно-интерактивных ИБП, которые имеют минимальное время переключения на батареи (обычно около 4мс) и выдают чистый синус. Эти характеристики позволяют насосу корректно работать. Использование импульсных компьютерных ИБП не рекомендуется, так имеющаяся у них форма сигнала – меандр или модифицированная синусоида будут приводить к перегреву насоса, он будет гудеть и прослужить существенно меньше, если не выйдет из строя за несколько часов.
Меандр
Модифицированный синус
Как правило, самые популярные ИБП, которые используются для защиты ПК и другой офисной техники имеют подобные формы выходного сигнала . Так, одна из самых популярных моделей
APC Back-UPS CS 650VA на выходе имеет аппроксимированную синусоиду:
Источник с аппроксимированной синусоидой

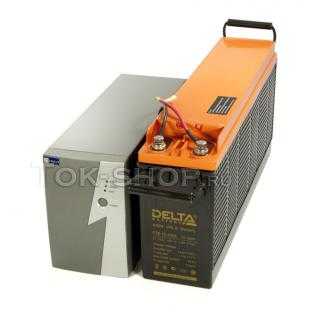

Одним из самых удачных решений для защиты циркуляционных насосов отопления являются бюджетные лайн-интерактивные ИБП Inelt серии Intelligent. В комплекте со одним 100 или 200ач аккумулятором Inelt Intelligent 500LT2 проработает при мощности насоса 100Вт 9,5 или 18,8 часов соответственно. Пример подобного комплекта:
- Этот ИБП выдерживает нагрузку до 300Вт. В случае, если мощность насоса выше или их будет подключаться несколько, мы рекомендуем использовать ИБП мощностью 800Вт. Пример подобного комплекта (2 АКБ по 150Ач):
- В нашем разделе ИБП для циркуляционных насосов вы можете ознакомиться со всеми предложениями.
tok-shop.ru
ИБП для циркуляционного насоса отопления
Отопительные системы автономного типа могут функционировать как без циркуляционного насоса, так и совместно с ним. В одной системе может присутствовать один, два и более насосов. Данное устройство отвечает за нормальное функционирование теплоносителя по трубам отопительной системы и не позволяет ей застаиваться.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
При возникновении аварийной ситуации или в случае отключения напряжения, циркуляционный насос может отключиться. И если это происходит в зимний период времени, то функционирование всей отопительной системы может оказаться под угрозой, что приведет к серьезным негативным последствиям, вплоть до взрывоопасных ситуаций.
Именно поэтому, крайне важно установить такой элемент как источник бесперебойного питания для циркуляционного насоса отопления.
В статье мы расскажем, что представляет собой бесперебойник для циркуляционного насоса, в чем заключается принцип его работы, а также как выполняется расчет мощности устройства.
Устройство и принцип функционирования ИБП
Циркуляционный насос — это оборудование, которое очень требовательно к качеству питания. Очень важно, чтобы источник бесперебойного питания, который установлен в отопительной системе, на выходе выдавал чистую синусоиду.
Еще одно важное свойство, которым должна отличаться работа ИБП для циркуляционного насоса отопления, — это длительность работы в автономном режиме.
Для газовых котлов длительность работы бесперебойника в автономном режиме не так важна (мощность этих приборов небольшая), как для твердотопливных.
Для того, чтобы прибор как можно дольше работал в автономном режиме, можно подсоединить его к вспомогательным батарейным блокам или к высокоемкостным внешним аккумуляторам, с ними продолжительность функционирования ИБП возрастет в разы.
Исходя из своей конструкции, бесперебойник для циркуляционного насоса может выполнять ряд функций:
- автоматический переход с работы от аккумулятора на питание;
- он убирает помехи и неполадки в сети;
- делает напряжения в сети более стабильным;
- преобразовывает постоянное напряжение 12 В в переменное 220 В.
В настоящее время выделяется три вида источников аварийного питания:
- резервные;
- линейно-интерактивные;
- ИБП с двойным инвертированием.

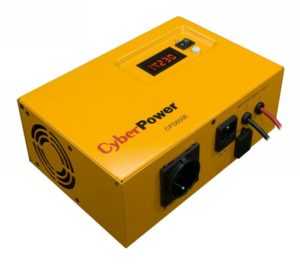

Бесперебойник CyberPower CPS600E
Каждая из моделей имеет свои особенности и ряд достоинств. Подробнее об этом….
О качестве и высокой эффективности работы источников бесперебойного питания для циркуляционного насоса говорит одно ключевое свойство – сигнал на выходе представлен в виде синусоиды. Если у сигнала форма меандра, трапеции или ступенчатой синусоиды, то электродвигатель насоса начнет функционировать в тяжёлом режиме.
Все это в результате приведёт к тому, что двигатель попросту придется заменить на новый. Чёткую синусоиду выдаёт источник, который сконструирован по схеме с двойным преобразованием.
В определенных ситуациях можно применять ИБП резервного типа. Например, в тех случаях, когда напряжение питания отключается очень редко и насос практически все время функционирует от сети.
Про циркуляционные насосы на 12 Вольт с аккумулятором можно прочитать в этой статье.Выбор источника бесперебойного питания для насоса
Осуществляя выбор ИБП для циркуляционного насоса системы отопления, стоит обращать внимание на ряд характеристик:
- Во-первых, это мощность оборудования.
- Во-вторых, емкость аккумуляторной батареи.
- Следующий момент, на который следует обратить внимание — это максимально допустимое время работы в автономном режиме.
- Уточните, можно ли совместно с данным ИБП применять внешние батареи.
- Следующий очень важный момент — это точность напряжения на выходе.
Расчет мощности источника бесперебойного питания
Как уже отмечалось, к выбору бесперебойника стоит подходить ответственно и обязательно нужно уделять внимание некоторым параметрам, среди которых важнейшим является мощность устройства.
Очень важно определить, какая мощность ИБП подойдет для каждого частного случая, поэтому необходимо выполнить расчет.
Электродвигатель — элемент, который входит в конструкцию насоса отопительной системы, он представляет собой реактивную нагрузку индуктивного типа. Исходя из этого и следует производить расчет мощности ИБП для котла и насоса.
В технической документации на насос мощность может быть указана в ваттах, например, 80 W (Вт). В ваттах зачастую описывают тепловую мощность. Для того, чтобы определить полную мощность, необходимо значение тепловой мощности разделить на Cos ϕ, который так же вы можете отыскать в документации на оборудование.
Например, мощность насоса (P) равна 80W, а Cos ϕ 0,5. Полная мощность вычисляется по формуле: P/Cos ϕ.
Получается, что полная мощность источника бесперебойного питания, необходимая для нормального функционирования насоса должна составлять 160, поскольку 80/0,5=160 Вт.
Однако, эти цифры еще не окончательные. В момент, когда электродвигатель запускается, ток, который он потребляет, возрастает примерно в три раза. Поэтому реактивную мощность необходимо умножить на три.
В результате мощность ИБП для циркуляционного насоса отопления будет равна: P/Cos ϕ*3. В данном примере мощность блока питания составляет 480 Ватт. Если косинус фи в документации не указан, тогда тепловую мощность в ваттах необходимо разделить на коэффициент 0,7.
Емкость батарей
Ёмкость аккумуляторной батареи показывает временной промежуток, на протяжении которого насос отопительной системы будет функционировать при отсутствии сети.
Чаще всего емкость у встроенных в ИБП аккумуляторов — небольшая, зависит она, в первую очередь, от размера устройства.
Если источник резервного питания будет работать в условиях, где наблюдаются частые и длительные перебои в электроснабжении, тогда нужно отдавать предпочтение моделям, к которым можно подсоединить вспомогательные внешние аккумуляторы.
Про виды стабилизаторов и ИБП для газовых котлов можно прочитать на этой странице.Входное напряжение
По стандарту для сетевого напряжения 220 Вольт допускаются отклонения ± 10%, то есть от 198 до 242 Вольт. Это говорит о том, что работа всех устройств, которые применяются на территории Российской Федерации, не должна выходить за эти пределы.
Как показывает практика, в разных регионах, особенно в деревнях и поселках, отклонения и скачки напряжения могут в несколько раз превосходить описанные параметры. Поэтому, прежде чем покупать бесперебойник, следует произвести замеры напряжения сети неоднократно, в течение суток.
В паспорте на ИБП указываются разрешенные пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

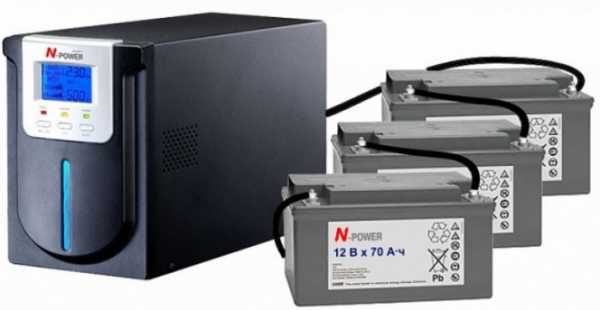

ИБП с внешними аккумуляторами
Напряжение на выходе и его форма
Если показатели напряжения на выходе бесперебойника входят в разрешенные 10 процентов, то для питания насоса отопительной системы данное устройство будет вполне пригодным. Время, которое необходимо плате управления для возможность осуществить переключение на питание от аккумулятора обычно не превышает десятков микросекунд.
Для электродвигателя такой показатель приемлем. Одним из существенных показателей ИБП, непосредственно отражающимся на корректной работе насоса, является форма выходного сигнала. Для электродвигатель насосного оборудования нужна гладкая синусоида, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП.
Этот ИБП обеспечит не только идеальную синусоиду на выходе, но и отображает точную величину напряжения и частоты.
Монтаж бесперебойника
Стоит знать, что источник бесперебойного питания может монтироваться на пол или на стену.
Модели напольного исполнения — более крупные, поэтому в небольшом помещении установить их не получится. Лучше всего их установить в подвале, а аккумуляторы поместить в герметичный шкаф, чтобы влага не смогла на них попасть.
Осуществляя установку резервного источника, необходимо соблюдать ряд требований и правил:
- температура в помещении, где будет находиться прибор, должна соответствовать показателям, которые указаны в документации;
- никаких горючих жидкостей в помещении быть не должно;
- контур заземления должен быть выполнен в строгом соответствии с правилами эксплуатации электроустановок.
Подводя итог всего вышеописанного, стоит сказать, что к выбору и установке ИБП для циркуляционного насоса отопительной системы нужно подходить максимально ответственно. Ведь правильно подобранный блок аварийного питания прослужит качественно, без сбоев и неполадок на протяжении многих лет.
teplofan.ru
