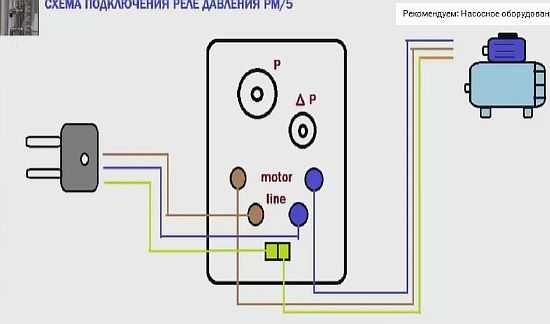

Схема подключения реле давления PM /5 к насосу

Доброго времени суток. Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две – «line». Внизу – две для подсоединения заземления. Такой вид имеет PM/5 внутри. Реле давление недорого продается  в этом китайском магазине.

Схема подключения реле давления

Соединение насоса с сетью

Как же нам соединить насос с реле давления и электросетью? Из него выходят три провода разного цвета. Синий – это нулевой рабочий или просто «ноль». Коричневый – «фаза». Жёлто-зелёный – нулевой защитный или попросту «Земля».

Теперь давайте посмотрим, как же они будут «заходить» в реле и как «выходить» из него. Просовываем все три провода через специальное отверстие в корпусе. Подключаем. Коричневый и синий в клеммы с надписью «motor”. Жёлто-зелёный в заземление. Затем такие же провода выводим на вилку электропитания. Коричневый с синим, соответственно, из клемм «line» (сеть). Жёлто-зелёный из заземления. Всё готово. Реле давления PM/5 подключено к насосу и к сети.

Далее смотрите видео канала «Водопроводные и фильтрационные системы», на котором все наглядно показано

izobreteniya.net

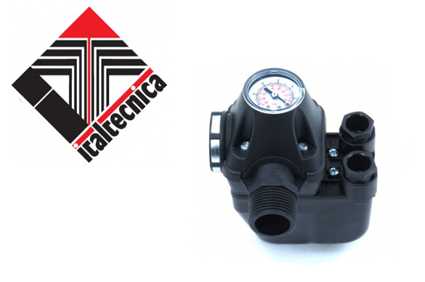

Реле давления ITALTECNICA PM/5-3W

Наличными

Деньги передаются непосредственно курьеру при получении товара. Данный способ является наиболее популярным среди покупателей благодаря простоте и удобству расчета.

Банковской картой

Оплата банковской картой курьеру при получении

Курьеры имеют в наличии переносной банковский терминал, что позволяет клиентам компании «Тепловод-Сервис» рассчитываться за товары банковскими пластиковыми картами (о возможности оплаты банковской картой уточняйте у менеджера).



Оплата банковской картой на сайте

Для выбора оплаты с помощью банковской карты на странице «Корзина» необходимо выбрать пункт «Оплата банковской картой на сайте».

Оплата происходит через ПАО СБЕРБАНК с использованием Банковских карт следующих платежных систем:

  • МИР

  • VISA International

  • Mastercard Worldwide

После нажатия на кнопку «ОНЛАЙН ОПЛАТА», Вы будете перенаправлены на платежный шлюз ОАО “Сбербанк России” для ввода реквизитов Вашей карты.

Пожалуйста, приготовьте Вашу пластиковую карту заранее. Дополнительно нужно ввести ФИО, email, контактный телефон, а также номер брони для идентификации плательщика. Соединение с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL.

В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa или MasterCard Secure Code для проведения платежа также может потребоваться ввод специального пароля. Способы и возможность получения паролей для совершения интернет-платежей Вы можете уточнить в банке, выпустившем карту.

Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ОАО “Сбербанк России”. Введенная информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платежных систем Visa Int. и MasterCard Europe Sprl.



При оплате банковской картой проценты не взимаются.

Безналичный платёж

Оплата представляет собой перевод денежных средств с расчетного счета покупателя на счет продавца, мы работаем на общей системе налогообложения с НДС. Доставка товара осуществляется после поступления денежных средств на счет компании ООО «Тепловод-Сервис». Данный способ используют при расчетах юридические лица.

teplovodservice.ru

Реле давления Unipump Italtecnica PM/5-3W

Код товара:

118128

Артикул производителя:

36073

Гарантия:

1 год

Производитель:

Unipump

Количество, шт:

Купить

Купить в 1 клик

Напечатать

Добавить в закладки

Добавить в сравнения

Товар имеется в наличии

Склад в Санкт-Петербурге

Получение товара сразу после оплаты!

Нужен совет? Позвоните нам!

+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)

Заказать обратный звонок

Основные характеристики оборудования Реле давления Unipump Italtecnica PM/5-3W

Вид оборудования:

автоматика

Происхождение бренда:

Китай

Информация об оборудовании Реле давления Unipump Italtecnica PM/5-3W

РМ/5-3W

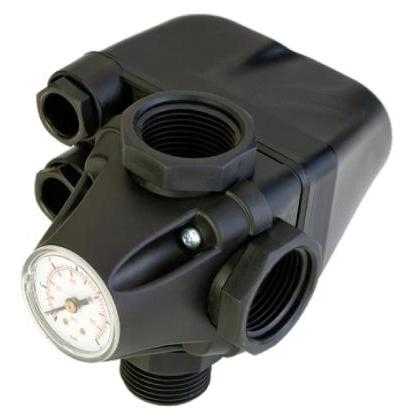

Реле давления Unipump со встроенным манометром Italtecnica PM/5-3W (производство концерна ITALTECNICA, Италия) — оригинальное устройство, соединяющее реле давления РМ/5, пятивыводной штуцер и манометр.

Устройство облегчает процесс монтажа автоматических насосных станций водоснабжения.

Технические характеристики:

  • Напряжение сети — 230 В, 50 Гц.
  • Максимальная мощность — 1500 Вт.
  • Максимальный коммутируемый ток — 12A.
  • Максимальное рабочее давление — 5 бар.
  • Диапазон регулирования давления включения — 1 – 2,5 бар.
  • Диапазон регулирования давления выключения — 1.8 – 4.5 бар.
  • Гидравлическое соединение – 1″ НР х 1″ ВР х 1″ ВР.

Габаритный чертеж временно отсутствует
