Реле давления PM/5 ITALTECNICA с внутренней резьбой

Реле давления PM/5 ITALTECNICA с внутренней резьбой.

Реле давления PM/5 (производство ITALTECNICA, Италия) — устройство, управляющее включением–выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления.

Реле давления РМ/5 предназначено для управления включением–выключением любых однофазных (230 В) насосов, мощностью до 1,5 кВт.

Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.

Особенности и характеристики расширительного бака:

  • Данные реле давления используются в водяных станциях повышения давления.
  • Обеспечивают автоматическое включение и выключение электрического насоса, в соответствии с настроенными значениями давления.
  • Электрические контакты: нормально замкнутые, медные, с покрытием Ag-Ni.
  • Клеммы с четырьмя болтами М4 и два прижимных винта, регулирующих давления 8Х8 мм.
  • Каучуковая мембрана NBR с текстильной вставкой (материал безопасен для здоровья PM/5 - PM/6 - PT/5).
  • Гидравлическое соединение ¼" "мама" выполнено из оцинкованой стали.
  • Стандартный класс защиты  IP 44.
  • Максимальная температура окружающей среды: 55°C.
  • Высокопрочные кабельные клеммы.
Диапазон давления, бар: 1 - 5
Заводская настройка, бар: 1,4 - 2,8
Минимальное значение разницы, бар: 0,6
Подключение, дюйм: 1/4
Номинальный ток, А: 10
Номинальное напряжение, В: 250
Ширина, мм: 60
Высота, мм: 100
Длина, мм: 104

teplokom.su

Регулировка реле давления


Автор канала “Водопроводные и фильтрационные системы” создал видеоурок для решения вопроса, который очень часто возникает.

Вот это реле давления pm5. Поговорим с вами о его регулировке. Те, кто смотрит канал, возможно зададутся таким вопросом: “Но ведь у тебя уже есть одно видео по данной теме”. Но, как оказалось, не совсем понятным оказалось видео для зрителей. Также возникли некоторые спорные вопросы, которые привели к тому, что пришлось провести более тщательный анализ и некоторые исследования этого вопроса. Именно об этом мы сейчас поговорим.

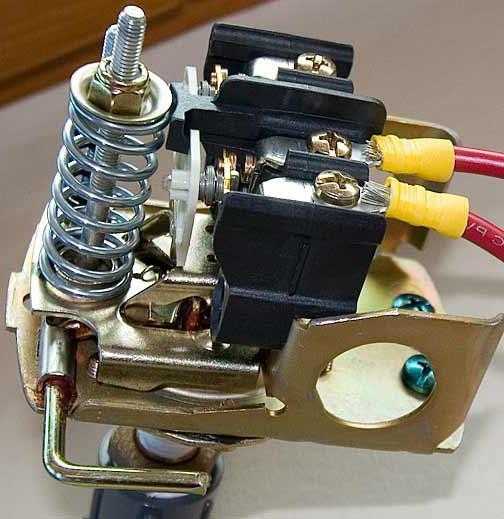

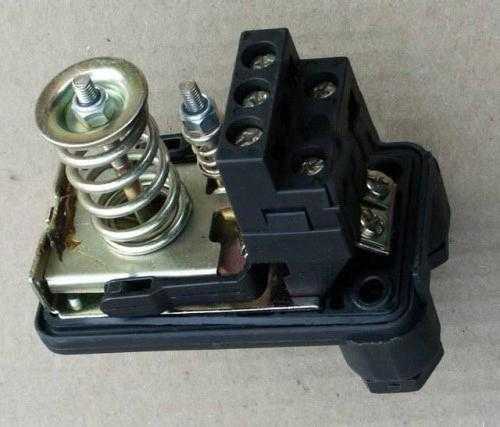

Из чего состоит это реле? Давайте немного разберём, за что отвечают вот винты. Большой регулирует давление. Он обозначен буквой “p”. Малый – это винт дифференциала. Для регулировки разницы между нижним и верхним пределами. Или дельта давления. Если с малым всё понятно (регулировка разницы), то с большим не все ясно.

Нет однозначного определения, что он конкретно регулирует. В первом варианте он регулирует давление отключения. Максимальное, которое насос достигает и выключается. Во втором варианте он управляет давлением включения. То есть минимальное, по которому насос включается. Какой вариант правильный? Автор так и не нашел однозначного ответа. Причем в инструкциях разных производителей указывается такая же путаница. Какой же вывод правильный?

Выводы. Есть такие реле в которых винт дельта, выставляется автоматически. В ручном режиме не регулируется. Можно менять лишь сам параметр. Поднимать и опускать. Вот здесь таким же образом делается. Если, допустим, мы хотим поднять давление включения с 1,5 до 2,0 атмосфер, то когда закручиваем эту гайку по часовой стрелке, поднимаем до 2,0, но при этом, давление выключения поднимается с 3,0 до 3,5. Сохраняется эта разница, она перемещается синхронно. То есть, если надо поднять показатель включения до 2,0, то показатель выключения поднимется до 3,5. В таком случае и получается вопрос: что регулирует этот винт, параметр включения или выключения – это вопрос точки зрения или того, что конкретно надо отрегулировать. Потому-что, если надо поднять до 2,0 атмосфер, мы это делаем и регулируем, соответственно, параметр включения, а если, к примеру, надо с 3,0 поднять параметр выключения до 3.5 атмосфер, делаем то же самое. Поворачиваем по часовой стрелке и поднимаем до 3,5, но при этом у поднимается, соответственно, и нижнее, то есть оно уходит как бы диапазоном.

И вот второй регулировочный винт, дельта, как раз и регулирует разницу между этими пределами. То есть комфортный диапазон между давлением включения и выключения примерно от 1,5 до 1,8 атмосфер. Но  можно этим винтом, опять же, увеличить эту разницу. При этом, соответственно, получается, поднимается верхнее.

Допустим, если выставляем до 2,0 атмосфер этим большим винтом, поднимается и верхний предел на 3,5, при этом, если вращать еще этот по часовой стрелке, то подниется предел выключения ещё до какого-то уровня, например до 4,0 атмосфер. При этом показатель отключения останется такое-же.

Трудно однозначно говорить. Однозначно можно сказать только о том, что действительно регулируется верхнее и нижнее и с соблюдением диапазона.

Есть такие реле, в которых винт дифференциала не работает. Почему он не нужен? Потому, что там невозможно отрегулировать этот диапазон или разницу, она задана автоматически и никак не изменяется. Регулируется только одним винтом. Вверх и вниз вы поднимаете, соответственно, нижнее поднимается и верхнее.

izobreteniya.net

Подключение реле давления pm 5. Реле давления РМ5

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот - «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы

Наиболее известны три варианта решения проблемы:

При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

Классическим способом - с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

Препятствующий уходу воды самотеком.

Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

Бак-гидроаккумулятор, накапливающий и выдающий воду.

Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора - и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

Пр
