Почему не работает газовый котел от бензогенератора – Котел не работает от бензогенератора

Что делать, если газовый котел не работает от генератора 🚩 Коммунальные услуги

Как правильно выбрать и подключить генератор к газовому котлу и добиться бесперебойной работы.

В идеале генератор должен вырабатывать электричество с ровной синусоидой, без скачков. Но, экономически это не выгодно. Значит надо подбирать генератор по мощности и надежности в эксплуатации. Даже если выбран бензиновый агрегат эконом класса, все соответствующие электроприборы должны работать, в том числе и газовый котел.

Но, на практике выходит не совсем так – приборы работают, холодильник, телевизор, а котел не хочет запускаться. Теоретически достаточно правильно запитать котел от сети и отопительный процесс пойдет. Это может не произойти по следующим причинам:

·         Котел газовый должен находиться в исправном состоянии. Напряжение в сети 190 – 250В.;

·         Если стоит стабилизатор для электросети, котел запитывают напрямую минуя стабилизатор;

·         Генератор имеет собственный регулятор AVR, поэтому совместная работа двух стабилизаторов может вызвать конфликт;

·         Фазозависимые котлы надо подключать «0» на землю. Создать качественное заземление;

·         Следить за правильностью схемы подключения котла к питающей сети;

·         Достаточно включить полуавтомат на генераторе, чтобы автоматизировать его работу и исключить встречное включение;

·         Перед подключением генератора к котлу, надо заранее узнать «о» и замкнуть его на землю.

Правильное заземление нормализует работу датчиков ионизации пламени в газовых котлах.

Внимание! Резонансный фильтр не имеет вывода корпуса на соединении. Если корпус отопительного прибора имеет заземление только через вилку электросети, то необходимо заземлить корпус отдельным кабелем.

Форма подачи напряжения должна быть синусоидальной. Если форма напряжения другая, автоматика котла прекращает работу установки. Восстановить синусоидальную форму можно при помощи простого резонансного фильтра 50 Гц.

Это единственный надежный способ подключения генератора к котлу. Настройка частоты генератора при помощи резонансного фильтра и мультиметра может производиться раз в 2-3 года. Сама операция занимает не больше 5 минут. Кроме бензиновых можно использовать дизельные генераторы, они более стабильны в работе и экономичны.

Что делать если газовый котел не запускается от генератора:

·         Отказ датчика пламени. Сделать заземление и включить полуавтоматическую работу генератора;

·         Напряжение не имеет синусоиды (котел гудит, если включился). Поставить резонансный фильтр;

·         Генератор не создает частоту 50 Гц. Настраитвается вольтметром и резонансным фильтром.

Соблюдайте правила безопасности при работе с газовыми и электрическими приборами!

www.kakprosto.ru

Как выбрать и подключить генератор для газового котла

Рассмотрены принципы экономного выбора генератора и его подключение для бесперебойного питания газовых котлов отопления.

В идеальном случае необходимо чтоб электрогенератор выдавал напряжение с правильной синусоидой, но такие электростанции стоят очень дорого, разница в цене может достигать более десяти стоимостей резонансного фильтра. Поэтому при выборе электрогенератора более важными параметрами являются

мощность и надёжность двигателя. Если вы выбрали недорогой бензиновый генератор, то в большинстве случаев у вас все приборы будут нормально работать, включая и газовый котёл отопления. Но изредка встречается ситуация, что при установке и подключении от генератора не работает газовый котёл отопления, причём остальные бытовые приборы функционируют нормально.

Что делать если котёл не запускается от генератора? - Для бесперебойной работы котла отопления, в основном необходимо только правильно подключить генератор к сети дома.
Рассмотрим причины, по которым котёл не работает от генератора и методы их устранения:

  1. Газовый котёл должен быть исправным и напряжение в сети должно быть в пределах 190÷250 В. Причём для нормализации внешней сети ставят стабилизатор, а генератор необходимо подключать, минуя стабилизатор напряжения. Если электрогенератор не выдаёт нужного напряжения, то его ремонтируют – в генераторах, как правило, стоит свой автоматический регулятор напряжения AVR . А если большой внешний стабилизатор будет подключен сразу после генератора, то эти две системы стабилизации могут конфликтовать.
    Поэтому мощные стабилизаторы напряжения после электрогенератора не подключаются.
  2. Для фазозависимых котлов необходимо соединение "ноля" с землёй, это нужно для работы датчиков пламени.схема подключения генератора к сети дома

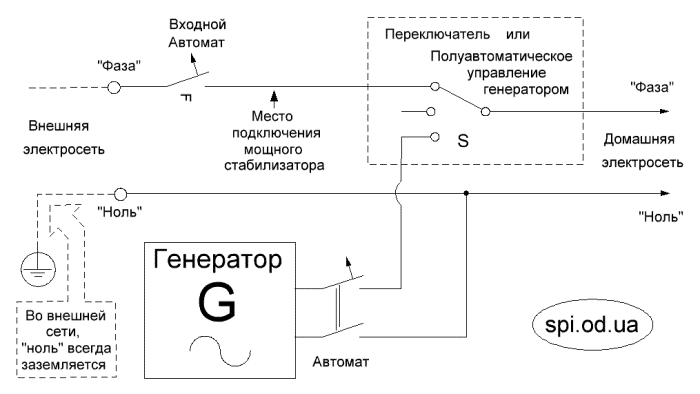

    Схема подключения генератора к сети дома, необходимая для правильной работы датчиков пламени котлов отопления.
    В электросети «ноль» всегда заземляется, и мы это можем использовать, чтоб не делать самостоятельное заземление генератора. Вместо ручного переключателя фаз S может использоваться полуавтоматическое управление генератором, при этом кроме запуска электрогенератора все действия будут автоматизированы, а встречное включение невозможно.
    При автономном подключении генератора нужно заранее определить «ноль» котла отопления и соединить его с землёй.схема автономного подключения бензинового генератора для котла отопления

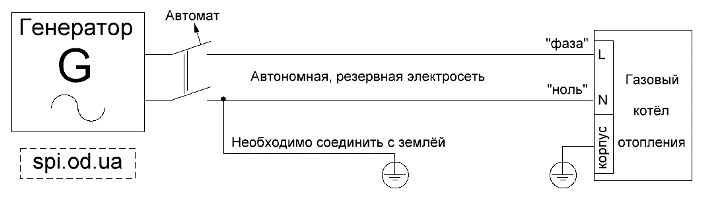

    Схема автономного подключения бензинового генератора для котла отопления.
    В данной схеме так же выполнены все условия по заземлению генератора, необходимые для нормальной работы ионизационных датчиков пламени газовых котлов отопления.
    Примечание. В резонансном фильтре не предусмотрен вывод корпуса на вилке и розетке. Если корпус котла отопления соединяется с землёй только через вилку 220В, то при установке резонансного фильтра необходимо заземлить корпус котла отдельным проводом.
  3. Форма напряжения в сети должна быть синусоидальная. Недорогие бензогенераторы не выдают синусоидальную форму выходного напряжения, это связано с автоматической регулировкой выходного напряжения, поэтому автоматика газовых котлов отопления блокирует работу.
    В настоящее время Резонансный фильтр 50 Гц является самым надёжным и недорогим устройством для полного восстановления формы синусоиды сетевого напряжения, необходимого для самых привередливых котлов отопления.
    Так же для восстановления формы применяют источники бесперебойного питания ИБП с технологией on-line. Но бывают случаи, что сам бесперебойник не видит генератор, в этом случае для того чтобы он увидел электрогенератор нужно применять резонансный фильтр, другого надёжного способа не существует, или брать другой бесперебойник. Но силовой резонансный фильтр уже нужен мощнее, так как кроме работы котла отопления нужно обеспечить заряд аккумулятора.
    Поэтому ИБП не всегда подходят для восстановления формы напряжения, кроме того при on-line технологии, это очень дорогое и недостаточно надёжное изделие, естественно по сравнению с резонансным фильтром. Следует заметить, что ИБП необходимо устанавливать только как самостоятельный источник резервного питания.
    Часто для восстановления формы синусоиды хотят поставить стабилизатор, ведь на них часто пишут «синусоидальный выход», но они не восстанавливают форму синусоиды, а данная надпись обозначает только то, что он её не портит.
    Резонансный фильтр можно рассматривать как фильтр стабилизатор формы синусоиды напряжения генератора.
  4. Частота в электросети должна быть 50 Гц. Причём это желательно для правильной работы многих приборов.
    Подстроить частоту бензинового генератора можно за 5 минут с помощью резонансного фильтра (есть описание регулировки) и цифрового тестера, мультиметра.
    Причём если при установке резонансного фильтра частота электрогенератора не подстраивалась то, только в одном из 20 случаев вам может быть приодеться её подстроить, только через 2-3 года!
    Это подтверждается успешным опытом эксплуатации резонансных фильтров, с 2010 года.

    Подведём краткий итог. Газовый котёл отопления не работает от генератора по трём основным причинам:

    1. Не работает датчик пламени – Заземлить нужный вывод генератора или применить полуавтоматическое управление генератором.
    2. На выходе электрогенератора (или бесперебойника) не синусоидальное напряжение, котёл даже может неустойчиво работать, но сильно гудеть – Поставить для восстановления синусоиды резонансный фильтр 50 Гц или on-line ИБП.
    3. Генератор не выдаёт частоту 50 Гц – Отрегулировать его на 50 Гц, это можно сделать за 5 минут с помощью резонансного фильтра и цифрового вольтметра.

При выполнении этих условий, всегда будет обеспечено бесперебойное питание при подключении котла к генератору.
Вопросы электро безопасности не рассматривались, их тоже необходимо учитывать.

spi.od.ua

Почему газовый котел не работает от бензогенератора — Генераторы

Рассмотрены принципы экономного выбора генератора и его подключение для бесперебойного питания газовых котлов отопления.

В идеальном случае необходимо чтоб электрогенератор выдавал напряжение с правильной синусоидой, но такие электростанции стоят очень дорого, разница в цене может достигать более десяти стоимостей резонансного фильтра. Поэтому при выборе электрогенератора более важными параметрами являются мощность и надёжность двигателя. Если вы выбрали недорогой бензиновый генератор, то в большинстве случаев у вас все приборы будут нормально работать, включая и газовый котёл отопления. Но изредка встречается ситуация, что при установке и подключении от генератора не работает газовый котёл отопления, причём остальные бытовые приборы функционируют нормально.

Что делать если котёл не запускается от генератора? — Для бесперебойной работы котла отопления, в основном необходимо только правильно подключить генератор к сети дома.
Рассмотрим причины, по которым котёл не работает от генератора и методы их устранения:

  1. Газовый котёл должен быть исправным и напряжение в сети должно быть в пределах 190÷250 В.
    Причём для нормализации внешней сети ставят стабилизатор, а генератор необходимо подключать, минуя стабилизатор напряжения. Если электрогенератор не выдаёт нужного напряжения, то его ремонтируют – в генераторах, как правило, стоит свой автоматический регулятор напряжения AVR . А если большой внешний стабилизатор будет подключен сразу после генератора, то эти две системы стабилизации могут конфликтовать.
    Поэтому мощные стабилизаторы напряжения после электрогенератора не подключаются.
  2. Для фазозависимых котлов необходимо соединение «ноля» с землёй, это нужно для работы датчиков пламени.схема подключения генератора к сети дома
    Схема подключения генератора к сети дома, необходимая для правильной работы датчиков пламени котлов отопления.
    В электросети «ноль» всегда заземляется, и мы это можем использовать, чтоб не делать самостоятельное заземление генератора. Вместо ручного переключателя фаз S может использоваться полуавтоматическое управление генератором, при этом кроме запуска электрогенератора все действия будут автоматизированы, а встречное включение невозможно.
    При автономном подключении генератора нужно заранее определить «ноль» котла отопления и соединить его с землёй.схема автономного подключения бензинового генератора для котла отопления
    Схема автономного подключения бензинового генератора для котла отопления.
    В данной схеме так же выполнены все условия по заземлению генератора, необходимые для нормальной работы ионизационных датчиков пламени газовых котлов отопления.
    Примечание. В резонансном фильтре не предусмотрен вывод корпуса на вилке и розетке. Если корпус котла отопления соединяется с землёй только через вилку 220В, то при установке резонансного фильтра необходимо заземлить корпус котла отдельным проводом.
  3. Форма напряжения в сети должна быть синусоидальная. Недорогие бензогенераторы не выдают синусоидальную форму выходного напряжения, это связано с автоматической регулировкой выходного напряжения, поэтому автоматика газовых котлов отопления блокирует работу.
    В настоящее время Резонансный фильтр 50 Гц является самым
    надёжным и недорогим
    устройством для полного восстановления формы синусоиды сетевого напряжения, необходимого для самых привередливых котлов отопления.
    Так же для восстановления формы применяют источники бесперебойного питания ИБП с технологией on-line. Но бывают случаи, что сам бесперебойник не видит генератор, в этом случае для того чтобы он увидел электрогенератор нужно применять резонансный фильтр, другого надёжного способа не существует, или брать другой бесперебойник. Но силовой резонансный фильтр уже нужен мощнее, так как кроме работы котла отопления нужно обеспечить заряд аккумулятора.
    Поэтому ИБП не всегда подходят для восстановления формы напряжения, кроме того при on-line технологии, это очень дорогое и недостаточно надёжное изделие, естественно по сравнению с резонансным фильтром. Следует заметить, что ИБП необходимо устанавливать только как самостоятельный источник резервного питания.
    Часто для восстановления формы синусоиды хотят поставить стабилизатор, ведь на них часто пишут «синусоидальный выход», но они не восстанавливают форму синусоиды, а данная надпись обозначает только то, что он её не портит.
    Резонансный фильтр можно рассматривать как фильтр стабилизатор формы синусоиды напряжения генератора.
  4. Частота в электросети должна быть 50 Гц. Причём это желательно для правильной работы многих приборов.
    Подстроить частоту бензинового генератора можно за 5 минут с помощью резонансного фильтра (есть описание регулировки) и цифрового тестера, мультиметра.
    Причём если при установке резонансного фильтра частота электрогенератора не подстраивалась то, только в одном из 20 случаев вам может быть приодеться её подстроить, только через 2-3 года!
    Это подтверждается успешным опытом эксплуатации резонансных фильтров, с 2010 года.

    Подведём краткий итог. Газовый котёл отопления не работает от генератора по трём основным причинам:

    1. Не работает датчик пламени – Заземлить нужный вывод генератора или применить полуавтоматическое управление генератором.
    2. На выходе электрогенератора (или бесперебойника) не синусоидальное напряжение, котёл даже может неустойчиво работать, но сильно гудеть – Поставить для восстановления синусоиды резонансный фильтр 50 Гц или on-line ИБП.
    3. Генератор не выдаёт частоту 50 Гц – Отрегулировать его на 50 Гц, это можно сделать за 5 минут с помощью резонансного фильтра и цифрового вольтметра.

При выполнении этих условий, всегда будет обеспечено бесперебойное питание при подключении котла к генератору.
Вопросы электро безопасности не рассматривались, их тоже необходимо учитывать.



Source: spi.od.ua

Почитайте еще:

generator.uef.ru

Почему нельзя применять генератор для котла

Почему нельзя применять генератор для котла

Есть два типа электрических генераторов: генераторы, построенные по классической схеме, вырабатывающие пилообразное напряжение и инверторные генераторы с двойным преобразованием, на выходе у которых форма напряжения в виде чистого синуса.

Ток от стационарного генератора отличается от переменного тока в стационарной сети. Форма напряжения в сети имеет вид чистого синуса (волна), а от генератора идёт пилообразное напряжение, волна с пилообразными всплесками.

Следующее очень важное отличие заключается в частоте переменного тока: в электрической сети значение частоты равно 50 герц, переменный ток от генератора поступает на потребителей с плавающей частотой, чётко выраженной частоты в 50 герц нет. Напряжение переменного тока от генератора так же отлично от 220 вольт. Многим газовым котлам отопления нужна чётко выраженная фаза и нейтраль, в генераторах нет чётко выраженной фазы.

Котлам, работающим на газе и дизельном топливе, требуется заземление, далеко не все генераторы при работе заземлены. Инверторные генераторы в своей конструкции имеют выпрямитель и инвертор, которые создают на выходе форму напряжения в виде чистого синуса.

Чтобы исправить ток от генератора, нужно между котлом отопления ставить ИБП on—line типа с двойным преобразованием. Можно установить источник питания с встроенными батареями, тогда ИБП будет выполнять функцию преобразователя переменного тока от генератора, так же у пользователя будет 5–10 минут на то, чтобы запустить двигатель генератора в работу, без прерывания электропитания котла отопления. Или можно рассмотреть систему автономного электропитания, работающую от внешних аккумуляторов. В данном случае генератор можно использовать, как средство заряда аккумуляторных батарей.

Котёл или циркуляционные насосы сразу после подачи электрического тока от генератора не сломаются, но вероятность выхода их из строя при питании от электрического генератора очень велика, очень сильно она возрастает при периодическом применения генератора, в качестве источника переменного тока для котлов.

Лучше всего применять для автономного электроснабжения газовых котлов ИБП on—line типа. Во-первых, источник питания автоматически без прерывания подаст напряжение на систему отопления. Во-вторых, котёл получает чётко выраженную нейтраль и фазу, что необходимо газовым котлам с датчиком горения. Форма напряжения от источника питания on-line типа — чистая синусоида. Помимо автономного электропитания, данные системы резервного электроснабжения обеспечивают защиту подключённой техники, когда обеспечивается электроснабжение от сетевого кабеля, on—line аппараты отлично стабилизируют сетевое напряжение и не пропускают высокочастотные импульсы и помехи от работы сварочных аппаратов и мощной техники на общем сетевом кабеле. Если установлена система on—line типа, то стабилизатор напряжения ставить перед котлом не нужно. Автономное время работы ИБП с внешними аккумуляторами можно сделать до нескольких суток, за счёт установки аккумуляторов большой ёмкости.
