Первый запуск котла и наладка системы отопления
Фев 23/13
В прошлой статье мы рассказали об установке котла отопления, но кроме этого, важным моментом является его запуск. Для того, чтобы выполнить первый пуск котла, необязательно приглашать специалистов из сервисного центра. Посудите сами, это условие, при котором новенький котел ставится на «бесплатное» гарантийное обслуживание, не стоит и ломаного гроша – все равно в дальнейшем, если случится поломка, вам придется заплатить и за запчасти, и за работу мастера.
Так о каком бесплатном гарантийном ремонте может идти речь? Мало того, за первый запуск котла с вас тоже возьмут плату, причем немаленькую, мотивируя ее пусконаладочными работами. Не хотите бесполезно тратить деньги? Тогда читаем дальше и учимся самостоятельно запускать котел и отлаживать работу системы отопления, тем более, это несложно.

Запуск газового котла
Начальным этапом, который предполагает первый пуск котла, является наполнение системы отопления водой. Думаю, с этой задачей вы точно справитесь без сторонней помощи. Заглядываем под котел, туда, где подключаются все коммуникационные трубы, и отыскиваем там что-то напоминающее краник – он может быть выполнен в виде привычного для нас барашка, а может представлять собой флажок или просто вращающийся штырек. В любом случае, не узнать его сложно, но в случае чего, его местоположение можно определить, посмотрев инструкцию к котельному оборудованию.
Нашли? Потихоньку открываем его, набираем в систему воду и ждем, когда индикатор давления на котле достигнет отметки 3,0 атм, а пока система набирается, идем и просматриваем все трубы и батареи на наличие течей. И по ходу дела сразу же их устраняем – подкручиваем гайки и закрываем открытые краники Маевского.
После того, как давление в системе достигло 3 атм., перекрываем краник подпитки, проходим все батареи одну за другой и с помощью крана Маевского стравливаем с них воздух. Снова возвращаемся к котлу и добавляем в систему воду, пока индикатор давления на котле не покажет 2-2,5 атм.
Ну что ж, система набрана, можно начинать непосредственно пуск газового котла или электрического, в принципе, разницы в процессе их запуска не наблюдается никакой. Для этого придется немного разобрать котел – не бойтесь, все равно туда, где что-то можно сломать, мы не полезем. Наша задача заключается в том, чтобы добраться до циркуляционного насоса – именно он, а точнее скопившийся в нем воздух, является причиной не включения аппаратуры котла при первом запуске.

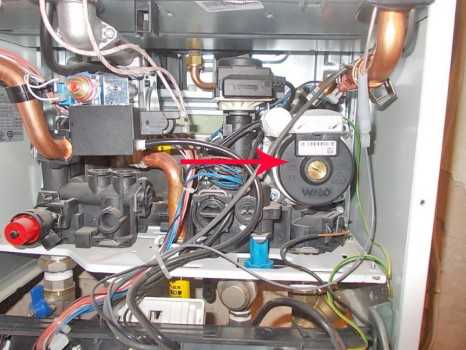

Местоположение этого насоса увидеть легко – он представляет собой цилиндр, расположенный торцом к нам, в центре которого имеется широкий винт с прорезью под отвертку. Именно этот винт нам и нужен.
Нашли этот камень преткновения? Тогда можно включать котел в розетку и устанавливать необходимые рычаги в рабочее положение – с этого момента и происходит первый запуск котла. Сразу же после того, как котел получит свою энергетическую подпитку, включится циркуляционный насос и электроника предпримет тщетные попытки включить остальное оборудование. Именно в этот момент спешить не нужно, потихоньку отвинчиваем центральный винт циркуляционного насоса и выпускаем из него воздух.
Как только из-под винта потечет вода, быстренько его закрываем и спокойно наблюдаем за шумной работой котла. Вот теперь откроется электронный клапан подачи газа, сработает электронный поджиг и котел запустится. Он будет булькать, хрюкать, издавать какие-то непонятные звуки, но это нормально – просто котел выгоняет из системы отопления зависший в некоторых местах воздух. В конструкцию котельного оборудования включен так называемый расширительный бак, который снабжен автоматическим клапаном сброса воздуха – как раз через него и происходит удаление остатков воздуха.
Спустя несколько минут, когда работа котла стабилизируется и булькающие звуки утихнут, проверяем давление в системе и, при необходимости, доводим его значение до 2-2,5 атм., открыв кран подпитки системы водой. На первых порах, пока работа отопления только налаживается, подпитка системы водой может происходить несколько раз – периодически придется проверять показания манометра и при надобности пополнять объем воды в системе.
Ну вот, как запустить котел отопления мы разобрались, оборудование работает нормально, батареи начинают теплеть – самое время заняться отладкой работы всей системы.
Как настроить систему отопления после пуска котла

Наладка системы отопления
Для наладки системы отопления нам понадобится провести небольшие манипуляции с регулирующими кранами. Дело в том, что практически все схемы монтажа индивидуальной системы отопления обладают одним небольшим недостатком – последним от котла батареям, как правило, не хватает тепловой энергии. Она просто туда не доходит в нужном объеме и от нас потребуется устранить этот недостаток, распределив равномерно подачу горячей воды между всеми отопительными приборами.
Это не сложно – регулирующие краны первых двух-трех батарей необходимо немного прикрутить. Если идти от котла, то кран первой батареи закручивается наполовину, второй немного меньше, ну а третий еще меньше. Здесь придется экспериментировать – чтобы добиться равномерного прогревания всех батарей, может понадобиться несколько дней. Но это уже не имеет значения, ведь в целом система отопления работает нормально, и дома тепло.

Как запустить котел отопления
Вот так, не прилагая каких-либо усилий, выполняется первый запуск котла и наладка системы отопления. Как видите, ничего сложного в этом нет, и тех денег, которые берут за нее представители сервисных центров, она не стоит. Лучше потратьте их на приобретение системы электронного контроля температуры в помещении – этот программатор позволит снизить энергопотребление настенного котла отопления!
www.domechti.ru
Почему плачет котёл или как раз и навсегда убрать конденсат?
Образование конденсата в котле происходит только по двум причинам — неправильно выполнена обвязка, либо допущены ошибки при расчёте или монтаже дымохода. Обвязка — это совокупность элементов системы отопления, выполняющих функцию передачи нагретого теплоносителя от котла к батареям. Несоблюдение определённых условий установки тех или иных устройств и соединений становится причиной возникновения конденсата на теплообменнике.
Откуда берётся конденсат в котле?
Конденсат — это вода, которая образовалась на поверхности, имеющей значительно более низкую температуру, чем у окружающих её газов. Внутри работающего котла присутствует воздух, поступающий туда из внешней среды. И в этом воздухе всегда присутствует влага, даже несмотря на очень высокую температуру дымовых газов. Именно эта вода и оседает на металлических поверхностях внутри котла.
Роль охлаждённого материала в данном случае выполняет стальной или чугунный теплообменник. Теплообменник — это специальный замкнутый контур, по которому перемещается теплоноситель. От продуманности его конструкции будет зависеть, насколько эффективно передаётся тепло, полученное от сгорания топлива в камере сжигания, в систему отопления.
По законам физики вода, находящаяся в разогретом газе, конденсируется на охлаждённых поверхностях теплообменника. При появлении данного эффекта говорят, что «котёл плачет». Возникает естественный вопрос, «Почему плачет котёл?». Или другими словами, откуда берётся такая большая разница температур между разогретыми газами внутри теплогенератора и металлическим корпусом теплообменника?
Дело в том, что при старте работы котла, вода в системе ещё достаточно холодная. Нагрев внутренних газов в котле происходит значительно быстрее, чем нагрев теплоносителя. Так как циркуляция воды начинается сразу после включения котла, она ещё долго будет охлаждать стенки теплообменника. А разница температур нагретых газов и холодного теплообменника как раз и становится причиной того, что течёт конденсат.
Чем вреден конденсат?
На первый взгляд нет ничего страшного в том, что какое-то количество воды появляется внутри котла. Рано или поздно она всё равно испарится под действием высоких температур дымовых газов. Однако, здесь не всё так просто. На самом деле, в состав конденсата входит не чистая вода, а слабый раствор кислот. Кроме того, полного испарения конденсата может так и не случиться, если он появляется в слишком больших количествах.
Вторая проблема, связанная с появлением конденсата в том, что на него начинают налипать частицы сажи. В процессе сгорания топлива в дымовые газы выбрасывается некоторое количество сажи, большая часть которой выходит из котла по дымоходу на улицу. Однако, если на поверхности теплообменника находится какое-то количество конденсата, то небольшой процент сажи постоянно прилипает к этим каплям.
В итоге, со временем на теплообменнике возникает достаточно плотный слой. Если, к тому же, в процессе эксплуатации теплогенератора используются влажные дрова, этот налёт содержит в себе ещё и различные горючие смолы. Постепенное утолщение такой корки приводит к падению КПД котла, так как она изолирует металлический корпус теплообменника от тепла разогретых газов. Температура из топки на теплоноситель передаётся всё хуже и хуже с каждым последующим включением теплогенератора.
Ещё одна опасность, связанная с образованием налёта из сажи и смолы на поверхности теплообменника, в пожароопасности этой смеси. Чистка котла должна производиться не реже, чем раз в три недели. Это нужно для удаления налипших на стенках агрегата остатков продуктов сгорания топлива. Если не соблюдать данную норму, то образовавшаяся корка может загореться и привести к возникновению пожароопасной ситуации.
В техобслуживании теплогенератора есть одна особенность, которая не так очевидна на первый взгляд, но становится главной причиной слишком редкой чистки котла. Речь идёт о том, что современные твердотопливные агрегаты имеют достаточно сложную структуру, которая специально рассчитывается для повышения КПД устройства.
В результате, большое количество запутанных витиеватых ходов внутри котла значительно осложняет процесс его чистки. От чего со временем пропадает всякое желание выполнять данную процедуру с необходимой регулярностью. По этой же причине к некоторым местам конструкции и вовсе невозможно получить доступ, что ещё раз подтверждает необходимость решения проблемы с конденсатом.
Причины появления конденсата
Конденсация воды на теплообменнике внутри котла — это нештатная ситуация для правильно спроектированной системы отопления. Наиболее частая причина появления конденсата лежит в эксплуатации теплогенератора на неполной мощности. А это происходит в одной из двух возможных ситуаций:
- По ошибке был установлен слишком мощный котёл
- Выбор более производительного теплогенератора был сделан намеренно
Осознанное решение по установке более мощного котла принимается обычно в том случае, когда есть желание продлить работу устройства от одной закладки топлива. Эта задача решается эксплуатацией топки в «задавленном режиме», когда в камеру сжигания подаётся ограниченной количество воздуха. Или наоборот — ограничение устанавливается на выходе дымовых газов специальной заслонкой.
В обоих случаях топливо в камере сжигания не горит в полную силу, а понемногу сгорает и при этом медленно тлеет. Процесс тления приводит к образованию смолы на внутренних стенках котла и понижает его КПД. Но главное, что происходит в данном случае — это то, что температура дымовых газов не выходит на достаточно высокий уровень. Низкий градус прогрева газов не позволяет им эффективно испарять конденсат с теплообменника. Эта вода с определённым содержанием кислоты постепенно накапливается и разъедает корпус котла.
То же самое можно наблюдать, когда котёл изначально был рассчитан неправильно и имеет слишком высокую производительность для данной теплосистемы. Регулировка мощности устройства с помощью ограничения тяги приводит к описанным выше последствиям. Однако, это не означает, что другого выхода нет. Существует гораздо более эффективный, надёжный и безопасный способ, который позволит использовать котёл в полную силу, даже если он имеет избыток мощности.
Как убрать конденсат в котле?
Решение заключается в подключении дополнительной ёмкости для увеличения общего объёма теплоносителя — теплового аккумулятора (ТА). Этот буферный резервуар позволит эксплуатировать теплогенератор на полную мощность. В результате интенсивного горения топлива в камере сжигания, температура дымовых газов оказывается очень высокой. Благодаря этому эффективно испаряется любое количество конденсата на корпусе теплообменника.
Нет необходимости переводить котёл на неполную мощность, заметно теряя при этом в КПД. Теплогенератор с ТА может работать в полную силу, и система при этом не будет перегреваться. Все излишки тепла возьмёт на себя большая буферная ёмкость.
Кроме того, установка теплоаккумулятора даст возможность продлить работу системы отопления от одной закладки топлива. При грамотном расчёте объёма ТА, он запасает значительное количество тепловой энергии. Её хватает для полноценного прогрева теплоносителя в системе на протяжении несколько часов после полного сгорания топлива.
Решать вопрос с конденсатом нужно как можно раньше. По законам физики в любой теплосистеме какое-то время после старта вода неизбежно будет конденсироваться внутри котла. Однако, в теплогенераторе работающем на полную мощность этот период составляет не более 20-30 минут. За такой короткий срок конденсат не успеет нанести никакого вреда.
Эксплуатация твердотопливного котла в режиме максимальной мощности не только раз и навсегда решит проблему конденсации жидкости, но и увеличит эффективность сгорания топлива. Это в свою очередь приведёт к уменьшению затрат на отопление в холодное время года. Установка теплового аккумулятора — оптимальный способ, позволяющий использовать котёл в режиме наибольшей производительности при любых условиях. Вместе с тем, буферная ёмкость защитит отопление от закипания и повысит удобство работы с котлом за счёт увеличения периода между закладками топлива.
termico.com.ua
Как правильно произвести первый запуск двухконтурного газового котла. Инструкция по запуску, Фото » Ремонт квартиры своими руками. Рекомендации по ремонту квартиры. Фото, видео, практический опыт.
Как правило, первый запуск газового котла и работы по настройке, и его регулировке мы доверяем мастерам из сервисных центров. Почему? Да потому что без их отметки в паспорте оборудования гарантия завода-производителя просто не действительна, и в случае досрочной поломки нам просто откажут в гарантийном ремонте.
Так ли это на самом деле вопрос, конечно, спорный. Спецы из сервисного центра найдут миллион причин для того, чтобы отказать вам в бесплатном ремонте оборудования. И даже если вы добьётесь от них такой щедрости, то ваш ремонт продлится не одну неделю – то запчастей нет, то очередь ещё не подошла, то неправильно подключили котёл. Это факт проверенный и опровергнуть его очень сложно. Хотите быстрый «гарантийный ремонт» – платите и за запчасти, и за работу мастера.
Кстати, чтобы поставить котёл на гарантийное обслуживание тоже нужно заплатить деньги. Так какая же это гарантия? Плати за гарантию, потом плати за запчасти и ремонт. Так где же бесплатное гарантийное обслуживание? Именно поэтому раз уж за всё и так платить приходится, предлагаю самостоятельно произвести первый запуск газового котла и настройку системы отопления. Тем более что это не сложно.
Заполняем систему отопления водой

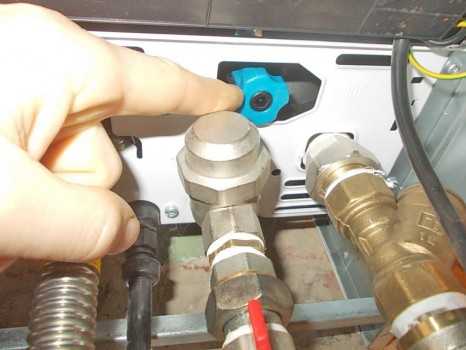

Заглядываем под низ котла – туда, где подключаются все трубопроводы, и ищем там что-то наподобие небольшого вентиля. У каждой модели газового котла он может иметь разную форму: один производитель изготавливает его в виде привычного для нас вентиля, другой – в виде вращающегося пластикового штырька. В общем, от их формы, суть не изменяется – в крайнем случае, откройте инструкцию и посмотрите его местоположение.

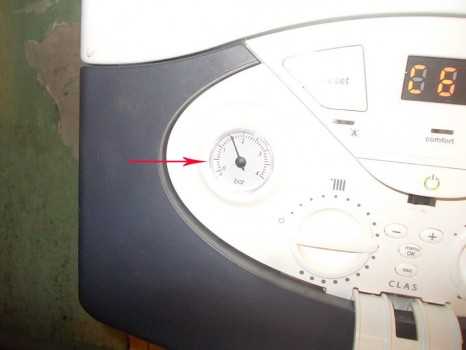

Открываем этот кран, не полностью (чтобы нигде в трубах не завис воздух, систему лучше наполнять медленно) и устремляем свой взгляд на индикатор давления – манометр. Как правило, большинство котлов такого типа имеют рабочее давление от 1 до 3Атм – точнее почитайте в инструкции. Дожидаемся когда стрелка манометра достигнет 2,5Атм, перекрываем вентиль.
Теперь котёл придётся ненадолго оставить в покое – из каждой установленной батареи или конвектора необходимо удалить воздух.

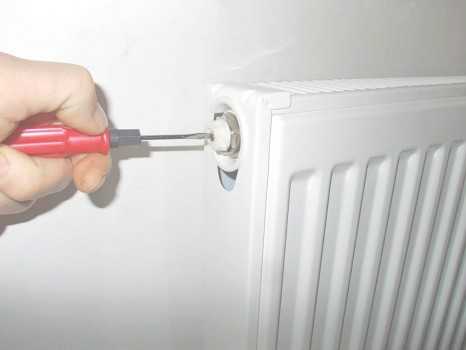

Для этих целей каждый отопительный прибор должен быть оборудован краном Маевского. Открываем его и ждём пока сойдёт воздух, и побежит водичка. Пошла вода – закрыли кран Маевского. Такую процедуру необходимо проделать с каждой батареей. Проделали?
Теперь возвращаемся к котлу и опять смотрим на манометр – давление в системе должно упасть. Корректируем его, при необходимости добавляем воды – оптимальное давление, при котором котёл работает нормально, это 1,5-2Атм. Если накачаете больше, то в процессе работы при большой температуре теплоносителя произойдёт сброс лишнего давления. Это обуславливается тем, что при нагревании жидкости её давление увеличивается.
Первый запуск газового котла
Проделав все эти бесхитростные приготовления, можно приступать к непосредственному запуску котла. Открываем газовый вентиль и включаем котёл в розетку. На экране появляются всякие символы и цифры, но для полноценного пуска ещё нужно выполнить некоторые действия.

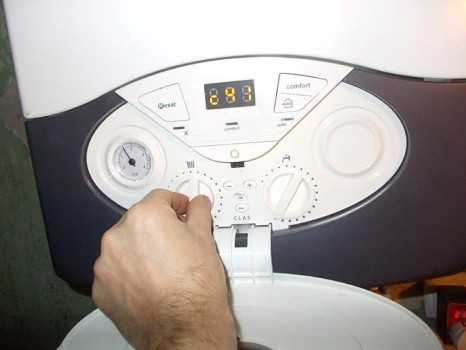

Во-первых, нажать кнопку включения и установить рукояти регулировки температуры в рабочее положение. После этих действий котёл начнёт предпринимать тщетные попытки включиться – это нормально и пугаться не нужно. Самое главное, что в работу включился циркуляционный насос, внутри которого почему-то всегда остаётся воздух, мешающий полноценному включению котла. Именно его удалением и нужно заняться как можно быстрее.

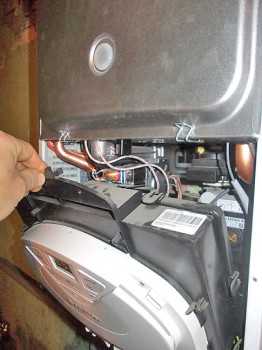

Снимаем лицевую крышку котла – почти во всех случаях она крепится двумя или четырьмя винтами. Откидываем приборную панель, за которой и прячется циркуляционный насос.

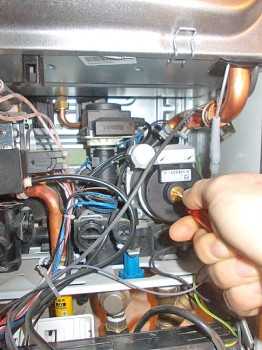

В центре насоса имеется широкий винт с прорезью под отвёртку. Вот его-то родимый и нужно немного открутить, а когда из-под него побежит вода без пузырей воздуха, снова закрутить. Вот только теперь начнётся полноценная циркуляция жидкости в системе отопления, и котёл включится в работу.
Первое время он будет булькать, издавать какие-то странные звуки, но это только к лучшему. Просто знайте, что все эти звуки говорят о том, что оставшийся в системе воздух выгоняется в расширительный бак, где автоматический воздушный клапан выпускает его наружу. Пройдёт минут пять и система придёт в норму – давление стабилизируется, а булькающие звуки утихнут. А ещё спустя пять минут вы уже будете наслаждаться потеплевшими батареями и неограниченным количеством горячей воды в кране.
Вот, в принципе, и всё, что нужно знать для того, чтобы осуществить первый запуск газового котла. Котёл работает, батареи теплеют, а с тем, как регулировать температуру батарей и горячей воды в кране, думаю, разберётесь сами – читайте инструкцию, там всё доходчиво описано относительно управления именно вашей моделью котла.
