виды давления, как повысить или снизить давление в отопительной системе
Для качественного обогрева помещения должно соблюдаться определенное давление в системе. Давление определяет безопасную работу отопительного оборудования и эффективность распространения тепловой энергии. В многоэтажных домах давление должно соответствовать строительным нормам и правилам. В противном случае при работе системы отопления может произойти аварийная ситуация.
Давление влияет на уровень работы системы. При помощи давление носитель тепла распределяется в каждое помещение. А также потери тепла значительно снижаются. В нашей статье рассмотрим особенности и виды давления.
Содержание:
- Виды давления
- Давление в отопительной системе частного дома
- Давление в отопительной системе многоэтажного дома
- Тестирование на герметичность
- Как повысить или снизить давление в отопительной системе
Виды давления
Давление в системе отопления в частных и многоэтажных домах определяется тремя факторами:
- Динамическое давление. При движении теплоносителя по трубопроводам показатель характеризует давление на элементы системы отопления.
- Статическое давление. Такой показатель указывает на силу. Теплоноситель с этой силой действует на элементы системы отопления на разной высоте. При расчете уровень давления жидкости на поверхности принимается равный нулю.
- Допустимое давление – это показатель натиска на трубы и радиаторы. При натиске они должны работать без перебоев.
Давление в отопительной системе частного дома
В открытой отопительной системе все просто. Она контактирует с атмосферой при помощи расширительного бака. Если в системе установлен циркуляционный насос, то давление в баке будет равняться атмосферному. А манометр в таком случае покажет 0 Бар. В трубах после насоса давление будет равно напору.
Закрытая система отопления более сложная. Статический элемент увеличивается чтобы исключить попадание воздуха в носитель тепла и повысить качество работы. Для того чтобы определить необходимое давление в отопительной системе необходимо произвести некоторые расчеты: перепад между высшей и низшей точками сети в метрах умножить на 0,1. Полученное число это статическое давление в Барах. К нему необходимо прибавить 0,5 Бар. Полученное значение будет являться требуемым давлением в системе отопления.
Но на деле нужно прибавлять даже больше 0.5 Бар. В закрытой системе отопления с холодным носителем тепла давление должно быть 1,5 Бар. А в процессе работы оно должно увеличиваться до 1,8-2,5 Бар.
Чем выше поднимется давление, тем лучше будет работать отопительная система. Но стоит учитывать характеристики отопительного оборудования. Многие котлы рассчитаны на давление не более 3 Бар. Но есть модели, которые могут выдерживать давление не более 1,6 Бар. Поэтому при настройке давление должно быть меньше на 0,5 Бар, чем указано в технических характеристиках отопительного котла.
Давление в отопительной системе многоэтажного дома
В многоэтажных зданиях обычно статическое давление теплоносителя высокое. Чем выше высота дома, тем выше давление. Чтобы его преодолеть необходимо, применять мощные насосы с сухим ротором. Чтобы преодолеть подъем нужно 3 Бар и 2 Бар на трение с местным сопротивлением. В подвальных теплопунктах устанавливаются манометры. На них указываются значение 4-7 Бар.
В подающей магистрали часто бывает давление от 12 до 15 бар. Это зависит от длины трассы до ближайшей ТЭЦ.
В многоквартирных домах с централизованным отоплением не смысла измерять или понижать давление в системе. Даже при снятии показаний манометра вы не получите результат. Так как в разных квартирах на разных этажах будут разные показатели. Единственные вопросы у хозяев могут быть о сроке службы батарей отопления и о качестве работы системы. В многоэтажных домах не рекомендуется устанавливать чугунные радиаторы, так как они выдерживают не более 6 Бар.
Тестирование на герметичность
Для того чтобы сохранить качество работы отопительной системы необходимо проводить тестирование на герметичность отопительного оборудования.
При тестировании можно обнаружить протечки и избежать поломок приборов в отопительный сезон.
Тестирование необходимо проводить в 2 захода:
- Проверка в горячем виде. Проверять отопительную схему нужно перед началом отопительного сезона. Теплоноситель под сдавливанием, а показатели его находятся на критических для прибора уровнях. При помощи такого тестирования можно убедиться в функциональной готовности к отоплению дома. А также проверить отсутствие протечек. Проводить такое тестирование желательно перед отопительным сезоном. Так как в случае неполадок весь дом может остаться без отопления.
- Проверка в холодном виде. Для этого необходимо радиаторы и трубы наполнить холодной водой. После этого можно измерять давление. После 30 минут нужно проверить давление и если оно не ниже 0,06 Мпа, то система работает нормально. А через 2 часа показатель должен быть больше 0,02 Мпа. В результате проверки вы должны удостовериться в отсутствие протечек.
Если вы хотите провести точное тестирование, то лучше обратиться к квалифицированным специалистам. Такое тестирование будет более точным, чем самостоятельное.
Как поднять или повысить давление в отопительной системе
Часто во время работы случаются перепады давления. Вследствие чего система отопления перестает работать. Рассмотрим распространенные причины перепадов давления. Ведь зная причину можно ее устранить:
- Засорение грязовика;
- Расчет давления в расширительном баке выполнен неправильно;
- Воздушные пробки. Снизить давление можно при помощи удаления воздуха из отопительной системы. Но еще можно попробовать заменить автоматический воздухоотводчик;
- Мембрана расширительно бака потрескалась. В некоторых моделях есть возможность замены мембраны. А в других придется заменять всю емкость;
- Автоматика котла перестала работать;
- Потеря герметичности арматуры, которая отделяет систему от водопровода.
Рассмотрим возможные причины падения давления в системе отопления:
- В теплообменнике отопительного котла появилась трещина.
- Неплотное соединение.
- Протечки.
- Регулятор давления перестал работать.
На самом деле причин существует очень много. И не всегда можно с легкостью их обнаружить. Если самостоятельно не получается найти причину, то лучше обратиться к специалистам.
Читайте также:
baltgazservice.ru
Регулировка давления в частном доме в системе отопления
Для обогрева любого дома нужна полностью исправная система отопления. Но эффективность ее работы значительно зависит от того, соблюдается ли нормальное давление в системе отопления. Если давление повышается или снижается, то эффективность отопления частного дома в разы уменьшается. Рассмотрим самые частые причины выхода из строя отопительной системы частного дома, выясним варианты их устранения.Как контролировать давление

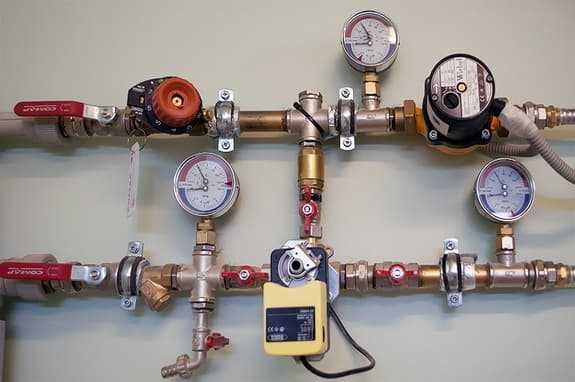

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.
Определение выбора мест установки включает такие основные позиции:
- если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
- после и перед циркуляционными насосами;
- после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
- если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
- возле выхода от теплогенератора.
Вероятные поломки и работы по исправлению
Электрическое или газовое отопление в частном доме находится — без разницы. Проблемы, которые связаны с падением давления в системе отопления, могут появиться в любой системе. Электрическое отопление или какое-то другое через несколько лет дает сбои, котельное оборудование отказывается работать или функционирует не так корректно. Случается и такая поломка, как постоянное снижение давления, но при нормальной работоспособности, то есть без значительных перебоев.Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:
- как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
- бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
- причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
- иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.
Что делать, когда давление в системе повышается
Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:
- неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
- при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
- человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
- причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
- увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.
Определение протечки
Как можно определить и исправить протечки? Если давление в системе снижается, то нужно найти протечку, то есть четко определить место, где находится неисправность. В этом случае нужно осмотреть все трубы, убедиться в их герметичности. Особое внимание нужно уделить участкам, в которых соединяются фитинги, муфты, трубы. Как правило, именно здесь и происходят протечки.Связано это не только с сильными перепадами давления, но и с тем, что установка была сделана некачественно. Но когда под теми участками, где расположены трубы, видны лужицы, то системе требуется более тщательный осмотр. Возможно потребуется ремонт и замена отдельных участков.
Эти осмотры необходимо делать регулярно, чтобы своевременно определить все неисправности, поменять трубы или их соединения. Но когда трубы заменены, а давление в системе отопления продолжает снижаться, то нужно проводить более тщательные работы по поиску неисправностей. Желательно пригласить мастера, который с помощью специального оборудования выявит, какая причина снижения давления.
В этом случае нужно слить воду, заполнить трубы воздухом с помощью компрессора. Батареи и котел отключаются от системы, затем внимательно осматриваются все трубы. На участках, в которых наблюдаются протечки, послышится свист воздуха, соответственно, именно этот участок нужно ремонтировать.
Ремонт нужно выполнить правильно, тут будет необходима:
- замена участка трубы, в котором обнаружена протечка на новый участок;
- если находится ослабление в месте соединения, то его только подтягивают, вероятно нужно будет поменять фитинги для трубы;
- применяется подмотка для уплотнения в виде ленты, которая специально для этого продается;
- поврежденный участок трубы, в том числе соединение, меняется полностью на новый.
Если во время проведения работ по определению протечек ничего не нашли, то вероятно проблема находится в работоспособности самой системы отопления, точнее, расширительного бачка и котла. При установке водного отопления нужно тщательно осмотреть все батареи, тут также могут появляться протечки, быть неплотные соединения. Вспомогательные инструменты и материалы на данном этапе не понадобятся.
Для выполнения этих работ желательно вызывать мастера, а не покупать совершенно ненужные материалы, потому как вероятной причиной неисправности является неправильная установка какого-то узла, непосредственно котла отопления. Но, как правило, после удаления протечек давление в системе нормализуется.
Тестирование котла отопления
Зачастую нарушения давления в системе отопления связаны с котлом. В этом случае нужно сделать его тестирование, а именно, диагностику, но выполнить это сможет лишь специалист. Снижение давления может быть по такой причине, как образование микротрещин в теплообменнике. Давление снижается медленно, необходимо через некоторые промежутки времени выполнять подпитки.В этом случае котел отопления необходимо тут же проверить, вызвав специалиста, а не откладывать ремонт в долгий ящик. Профессионалы советуют делать тестирование отопительной системы перед началом сезона, это даст возможность избежать множество проблем при эксплуатации.
Расширительные бачки устанавливаются в закрытых водных отопительных системах для компенсации расширения температуры. Это баки, поделенные перегородкой на две части. На одном участке расположен теплоноситель, то есть вода, на втором — газ. При расширениях теплоноситель создает давление на перегородку, занимая другую часть объема бачка, во время сужения происходит обратная ситуация. Таким способом удается контролировать общее давление, не допуская протечек и других неисправностей.
Как выбрать размер бачка для сохранения нормального давления
Расширительную емкость лучше всего выбрать и установить в самой котельной дома, причем давление в бачке обязано быть в 0,2 бара выше, нежели у статического в емкости. Данные статического давления можно рассчитать с помощью умножения 0,1 бар на метр на показатель высоты от наивысшей точки отопления до расширительной емкости.
Для водного отопления дома узнать объем этого расширительного бачка можно, с помощью формулы V=(e * C) * (Pmax+1) / (Pмакс—Pгаза), где:
- V — общий размер для расширительного бачка;
- С — объем всей воды в отопительной системе, в литрах;
- е — расширение температуры для теплоносителя, указывается в процентах. Желательно брать с небольшим запасом на уровне 3.5%, это соответствует приблизительной температуре в системе при 90 гр.;
- Рmax — наибольший уровень давления. Как правило, обозначается равным 3 барам;
- Ргаза — давление газа непосредственно в баке.
Если происходит расчет, то большинство специалистов советуют учитывать коэффициент запаса, он равняется 1.2-1.25. При покупке мембранного бачка расчет желательно округлять в большую часть, это даст возможность поддерживать нормальное давление в системе, не переживая за его снижения, значительных перепадов, протечек и других неисправностей.
Подводя итог
Чтобы обеспечить эффективную и нормальную работу системы отопления дома, нужно обращать внимание как на мощность и установку батарей отопления и котла, так и рассчитать объем расширительного бачка, который используется для нормализации давления. Обращать внимание нужно и на то, какие неисправности могут появиться в системе, какие меры предпринимаются для их устранения. Если отопление правильно отрегулировать, то понадобится лишь регулярное обслуживание и профилактические работы.
Оцените статью: Поделитесь с друзьями!kotel.guru
Что делать если низкое давление в системе отопления |
Типы давления в отопительных системах закрытого вида:
Статистическое. Оно показывает уровень силы, с которой давит объем теплоносителя, зависящий от высоты столбика с водой в емкости. Это показатель, когда теплоноситель находится на спокойном режиме;- Динамическое. Появляется, кода течет вода в системе, и действует изнутри на трубопровод;
- Максимальное рабочее, которое допускается. Это самое высокое значение, превышать которое не рекомендуется.
Важно! Скачки давления в системе бывают из-за разницы в области обратки и подачи.
Нормы давления в системе
Для автономной сети отопления рабочий показатель составляет 1,5 атм. В момент прогревания системы теплоноситель расширяется, показатель при этом поднимается, и доходит до рабочей нормы.
Рабочее давление удерживают расширительные бачки, они не дают напору чрезмерно увеличиваться. Бачки начинают работать, когда показатель равняется 2 атм, и они препятствуют потерям нормального уровня.
Причины, которые приводят к перепадам давления
Резко подниматься или падать давление в закрытой системе может из-за перебоев в работе котла или утечек воды в трубопроводе и приборах отопления.
Методы поиска утечки
Если коммуникации отопительной системы проложены открытым способом, то узнать, почему упало давление просто. Нужно проверить уровень герметичности всех соединений, и насколько качественно смонтирован трубопровод. Лужицы воды под трубой или радиатором становятся поводом для беспокойства. Вероятно, в этом месте и происходит утечка, из-за нее происходят потери давления. Иногда воды нет, она может испариться, но на полу от нее остаются следы. И это тоже зачисляют к признакам утечки. Они приводят к тому, что пропадает давление.
Особо внимательно необходимо осматривать места секционных соединений радиаторов на наличие проявлений коррозии. Ржавые подтеки на поверхности батареи говорят об ее повреждении. Это тоже приводит к тому, что пропадает давление.
Определить, почему упало давление на трубах, уложенных скрытым способом, намного труднее. Нет более надежного варианта, чем обратиться за помощью к специалистам, которые имеют специальное оборудование. При проверке нужно полностью слить воду из сети, перекрыть котлы и радиаторы, и закачать воздух компрессором. Он со свистом выходит в тех местах, где ослабли соединения и образовались микротрещины, которые и становятся причиной потери давления.
После найденных повреждений следует провести ремонт:
Важно! Для ремонта системы отопления лучше нанять опытного мастера-сантехника. Нет гарантии, что после ремонта, который произведет мастер-любитель, не придется ремонтировать все снова.
Проверка исправности отопительного котла
Если проблем в сети не выявлено, а падение давления продолжается, то стоит проверить котельное оборудование. Обслуживать его может только специалист, который имеет соответствующее образование. Если давления нет, или оно подает постоянно, но не резко, то необходимо периодически подпитывать систему. Проблемы могут возникать из-за маленьких трещин в теплообменнике котла. Они появляются из-за заводского брака, из-за гидроударов, поломки подпиточного крана и пр.
Время адаптации системы отопления после запуска:
