Почему шаровым краном нельзя регулировать – «Правда ли, что с помощью шарового крана нельзя регулировать поток теплоносителя?» – Яндекс.Знатоки

Содержание

Регулировать поток шаровым краном можно. Подробное устройство шарового крана. Как выбрать и разобрать

Довольно часто в быту приходится самостоятельно чинить приборы общего пользования: канализационные трубы, смесители, унитазные бачки и прочее. Ремонт шарового крана ванной комнат и кухни легко выполняется своими руками без наличия какого-либо сантехнического опыта.

Конструкция

Перед началом ремонтного процесса нужно разобраться, из чего состоит кран и определить место поломки. Конструктивно шаровый кран состоит из смесителя, запорного устройства, вентиля и зажимных механизмов. Подробная схема ниже. Вентиль соединен с шаром, который выполняет роль запора в данной системе. При повороте ручки, шар меняет свое положение и открывает водопроводные трубы. В зависимости от его положения можно регулировать силу потока, его температуру (при подключении двух труб водоснабжения – холодной и горячей) или полное прекращение потока.

Фото — конструкция шаровой модели

Каждая труба выведена в отдельное отверстие, но оба они регулируются одним запором. Это очень удобно в использовании, т. к. нет необходимости поочередно настраивать потоки разной температуры. На выходе есть смеситель, в котором и происходит регулировка водного потока.

Исходя из таких конструктивных особенностей, чаще всего встречаются следующие проблемы водопроводного шарового крана:

  1. Трещины в корпусе. Возникают при длительной эксплуатации запорной арматуры или покупке некачественного приспособления;
  2. Слабый напор воды;
  3. Утечка воды из смесителя;
  4. Неправильная регулировка температуры воды.

Видео по теме:

Технология ремонта

В зависимости от рода проблем понадобится либо заменить кран на новый, либо отремонтировать его в домашних условиях. Рассмотрим проблему трещины в корпусе. Это критическая поломка и она не подлежит ремонту. Если у Вас возникла такая проблема – то реанимировать устройство не получится, потребуется полная замена. Чтобы таких проблем не возникало в дальнейшем, при покупке обращайте внимание на материал шарового крана и толщину стенок.

Фото — схема для разборки

Инструкция, что делать, если у крана с «американкой» типа Damixa, Hansgrohe, Teka или Frap уменьшился напор:

  1. Сначала нужно определить, в чем причина. Иногда снижается давление в системе водоснабжения. Это происходит из-за разгерметизации какой-либо трубы или образования засора;
  2. Если причина не в трубе, то нужно аккуратно разобрать кран. Чтобы провести ремонт однорычажного шарового смесителя, нужно перекрыть потоки воды. После этого снимите винт, удерживающий рычаг. Далее, устраняется резьбовая часть носика – она осторожно вывинчивается по часовой стрелке. Осталось только снять купол и убрать прокладку. Обратите внимание на уплотнитель – если он износился, то его нужно заменить. Из-за него может протекать вода и, следовательно, уменьшаться её напор в носике. Под уплотнителем находится запорный шарик, он также вынимается и проверяется на целостность;
  3. Под шариком находятся прокладки поворотного вентиля, с ними нужно быть особенно осторожными. Их снимают тонкой плоской отверткой, ножом пользова

visant-lvz.ru

Латунные шаровые краны: ответственные элементы конструкции

Почему современные шаровые краны заняли доминирующее положение на современном рынке инженерной сантехники?

Простота и надежность конструкции, по сравнению с том, что было установлено в наших домах, еще 20 лет назад, относительная дешевизна и постоянное совершенствование конструкции – одни из основных причин этого явления.

Национальная энциклопедия строительства ProfiDom.com.ua уже рассказала о предыстории появления современных латунных шаровых кранов, о важнейших ее элементах: сальниковых узлах и конструкциях шаровых запоров. Сегодня – заключительная статья нашего цикла о других, не менее важных элементах конструкции шаровых кранов.

Несмотря на свою кажущуюся простоту, шаровой кран имеет ряд конструктивных особенностей, о которых потребителю неплохо знать, чтобы выбрать такое изделие, которое прослужило бы долго и безотказно. Эти особенности показаны на продольном разрезе большого полукорпуса шарового крана.

Здесь,

а - резьба, соединяющая два полукорпуса крана должна иметь не менее трех ниток. Как правило, это  - метрическая резьба с шагом 1,25 мм;

b -длина присоединительной резьбы должна соответствовать ГОСТ 6527. Для кранов из горячепрессованной латуни допускается снижать нормативную длину резьбы на 10%. В частности, для кранов с номинальным диаметром 1/2", размер «b» должен составлять не менее 11 мм;

с - минимальная ширина буртика, ограничивающего заход присоединяемой трубы в муфтовый патрубок крана, определяется из расчета его на срез под воздействием силы, вызванной монтажным усилием ввинчивания. В случае несоблюдения этого размера, возможно смятие буртика и заклинивание шарового затвора.

d - минимальная толщина стенки корпуса для заявленного номинального давления (PN).

Почему нельзя регулировать поток воды с помощью шарового крана

Шаровой кран относится к запорной арматуре, поэтому на него распространяется требование п. 4.44 СП 41-101 «Принимать запорную арматуру в качестве регулирующей не допускается».

Большинство европейских производителей безоговорочно снимают гарантию со своих кранов, если будет доказано, что ими пытались регулировать количество проходящей рабочей среды. То есть, пытаться увеличить-уменьшить поток воды посредством шаровых кранов – нельзя. Их можно только «закрыть» или «открыть».



Дело в том, что современные шаровые краны имеют весьма тонкую стенку корпуса. Она способно выдержать заявленные в паспорте давления и температуру, но противостоять длительному воздействию абразивных частиц дросселированного потока и кавитации не в состоянии. Именно эти явления проявляются при попытках использовать шаровой кран в качестве регулирующего устройства.

Как крепится рукоятка в шаровых кранах

Даже, такая незначительная конструктивная особенность, как способ крепления рукоятки шарового крана, может сказаться на его долговечности и безопасной эксплуатации.

На рисунке ниже  представлены наиболее распространенные конструктивные решения этого узла.



Самым надежным является узел с самоконтрящейся гайкой (позиция – «В»). Интегрированное в гайку полиэтиленовое кольцо с внутренним диаметром меньшим, чем диаметра штока, предотвращает самопроизвольное откручивание гайки в результате продольных усилий и вибрации трубопровода.

Крепление рукоятки обычной гайкой (позиция – «Б») требует обслуживания: время от времени гайку приходится подтягивать. Слабая затяжка гайки превращает рукоятку в рычаг, которым можно сломать шток.

Наименее удачным является узел, в котором рукоятка крепится винтом (позиция – «А»). Внутренняя продольная резьба в штоке значительно ослабляет его. К тому же, винт в условиях влажного режима эксплуатации быстро ломается, т.к. его живое сечение (по резьбе) чрезвычайно мало, что показывает следующее изображение



Заключение

Компании, производящие шаровые краны для внутренних инженерных систем, обычно имеют несколько серий кранов, каждая из которых предназначена для строго определенных условий эксплуатации.

Поэтому, мы рассказали о наиболее важных моментах, которые должны учитываться при выборе и покупке шаровых кранов. Нужно понимать, что стремление сэкономить, может обернуться большими неприятностями: вряд ли, кому-то хочется «залить» соседей снизу из-за того, что «кран сорвало».

Поэтому, учитывая все, что было здесь рассказано и показано и, выбирая надежных производителей, можно оградить себя от лишних проблем  и получить краны, которые будут служить долгие годы.

Материал для публикаций предоставлен компанией Valtec S.r.l

profidom.com.ua

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды  и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

  1. Протекание воды из смесителя.
  2. Уменьшение напора воды.
  3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

  1. Перед починкой обязательно перекрывайте холодную и горячую воду.
  2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

  1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
  2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
  3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
  4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
  5. Деформированные прокладки заменяем.
  6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

mainstro.ru

Эксплуатация радиаторов отопления | Руки не Крюки

Добрый день, дорогие читатели! Сегодня я продолжу тему батарей центрального отопления. Говорить мы с Вами будем об эксплуатации отопительных батарей. Тема эта нужна практически каждому, и моя задача раз и навсегда помочь Вам разобраться в этом вопросе. Итак, я надеюсь, Вы уже прочитали мою статью: Правильный монтаж батареи центрального отопления в квартире. Будем считать, что батарею Вам установили. Что дальше?

1. Как правильно первый раз включить батарею отопления

Очень важным моментом является первое включение батареи центрального отопления в Вашем доме. Когда прошел длительный интервал времени, и ТЭЦ начинает подавать нам воду в батареи, то обычно первая вода, идущая через отопительные системы, самая грязная и ржавая. Представляете. Вы только что поставили новенькую батарею, можно сказать с конвейера, а туда раз и подали мощный поток грязи. Не удивительно, что многие батареи засоряются именно от первого такого включения, а потом мы удивляемся, что из 12 колен батареи обогревают только 8, остальные остаются холодными. Чтобы такого не случилось, при монтаже батареи как раз и необходима перемычка (байпас). Если Вы правильно сделали монтаж, то выставите положение шаровых кранов как показано на рисунке:

В этом случае, весь поток грязи при первом включении пойдет через перемычку, сохранив в целостности и сохранности Вашу батарею. В таком варианте лучше, чтобы горячая вода шла несколько дней. Конечно, многие с нетерпением ждут, когда же ее включат. Однако, мой совет, если не можете ждать несколько дней, подождите хотя бы одни сутки. Кстати здесь подробная статья по поводу того, как наоборот отключить батарею.

2. Как регулировать тепло в батареях

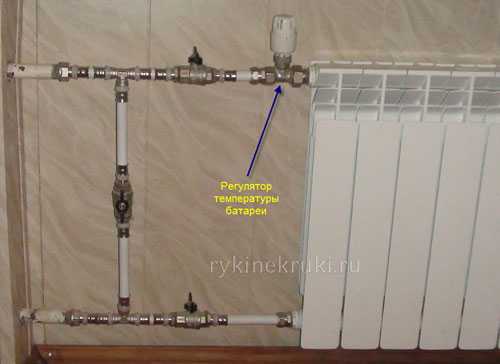

Предположим, Вы поставили в комнату батарею из 10 колен, и Вам с ней хорошо, когда за окном -20 градусов. Но вот, холода прошли и теперь уже несколько дней -2 градуса. Горячая вода, как это у нас часто бывает, той же температуры продолжает мощным потоком протекать через наши трубы и в комнате образуется душегубка, от которой никуда не скрыться. На помощь в этом случае, как раз и приходит регулятор температуры. В природе их существует множество. На нижеприведенной картинке Вы видите один из них.

Какой марки должен быть терморегулятор - тема отдельной статьи. А сейчас нам с Вами важно понять принцип. На рисунке изображен один из простейших терморегуляторов. У него сверху есть регулятор, который можно вращать и выставлять значения от 0 до 5:

5 - означает, что весь поток горячей воды будет проходить через батарею; 4, 3, 2, 1 - означает, что регулятор будет уменьшать диаметр проточной трубы, обеспечивая меньший ток горячей воды через батарею в единицу времени. Таким образом, на 4 батарея будет холоднее, на 3 еще холоднее и т. д.

Если Вы вообще хотите отключить батарею, то можно выставить "*" - ток воды будет очень маленький. Практически его не будет:

Или Вы можете просто перекрыть шаровые краны на батарее. Эффект будет примерно тот же:

Если у Вас в комнате 2 окна и под ними 2 батареи отопления, то еще при монтаже желательно установить их с умом. Например, на всю комнату Вам требуется 20 секций. Тогда лучше на одну батарею поставить, например, 12 секций, а на другую 8 секций. В этом случае, помимо регулятора на каждой из батарей, Вы можете полностью отключать или включать одновременно 8, 12 или все 20 секций.

3. Каталог всевозможных терморегуляторов отопления

Далеко не в каждом сантехническом магазине можно встретить регуляторы отопления. Здесь представлен довольно мощный каталог с большим выбором терморегуляторов, которые можно отфильтровать по цене и производителю.

4. Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!



Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру. Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем - оставить ситуацию в таком виде и пойти спать - нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

4.4. Терморегулятор при монтаже должен быть установлен за перемычкой, т. е. непосредственно перед батареей

Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:

4.5. Избегайте откровенной невнимательности при установке шаровых кранов в различные положения

Вот такая установка шаровых кранов в Вашей системе снова обеспечит приход к Вам соседей:

Вы просто полностью перекрыли воду :).

Ну вот и все, дорогие читатели! Я постарался как можно подробнее рассказать Вам о нюансах эксплуатации отопительных батарей!

А Вы когда-нибудь случайно перекрывали стояк отопления в доме?


Все статьи по отоплению

1. Замена батареи отопления в квартире
2. Правильная эксплуатация батареи центрального отопления
3. Демонтаж радиатора отопления. Скрытая опасность
4. Отопление своими руками. Монтаж стального байпаса на батарею
5. Схема отопления. Нужен ли кран на байпасе
6. Отопление в квартире. Как правильно закрыть батарею на лето
7. Какой радиатор отопления выбрать


rykinekruki.ru

Ремонт шарового крана смесителя своими руками

При появлении необходимости самостоятельного ремонта крана шаровой конструкции, абсолютно любой человек способен запутаться. Причем сложности могут возникнуть не, только у любителей, но и у профессионалов своего дела, ведь внутреннее устройство шарового крана имеет ряд отличий от стандартного варианта.

Ремонт обычного крана достаточно прост в осуществлении, в то время как шаровой кран предполагает обязательное наличие у мастера знаний об особенностях его функционирования.

Ситуации, при которых требуется срочный собственноручный ремонт шарового смесителя, достаточно распространены. Это объясняется, в основном, тем, что непосредственно конструкция шарового смесителя, хоть и обладает эксплуатационным удобством (обеспечивается точное регулирование напора и температурного режима), все же не лишена минусов: порой такие краны начинают течь, плохо подавать воду или некачественно регулировать её температуру.

Шаровой кран: конструктивные особенности

Несмотря на то, что выпуском шаровых кранов занимаются сотни сантехнических производителей, их сборка осуществляется в соответствии с уже успевшей стать классикой схемой:

  • Сердцевина смесителя предусматривает наличие полого шара, который изготовлен из нержавеющей стали. Внутри шара происходит смешивание вод: из каждого входного отверстия поступает теплая и холодная вода, а из отверстия вывода затем поступает вода необходимой температуры.
  • Сам шар монтируют в особой гильзе, или, иначе говоря, картридже. Фиксация шарика осуществляется специальными резиновыми седлами. Именно они крепко удерживают шарик даже в случае сильного напора воды.

Шаровой смеситель: проблемы

Если абстрагироваться от общих случаев технической неисправности подобных шаровых кранов, а также – от проблем, связанных с подачей воды в целом, при работе со смесителями подобной конструкции могут возникнуть следующие неполадки:

  1. Подтекания воды непосредственно из смесителя.
  2. Недостаточный показатель напора (в случаях, когда общий напор в системе подачи воды остался прежним).
  3. Невозможность получить воду нужной температуры (отсутствие реакции смесительного прибора на увеличение или уменьшение подачи одного из двух водных потоков).

Главной причиной протечки в таких кранах выступает, главным образом, образование засора в пространстве между резиновыми седлами в гильзе и шарике. Даже самая мелкая частица, оказавшаяся в этом зазоре, может нарушить герметичность всего соединения. Нарушенная герметичность, в свою очередь, станет причиной деформации или полного разрушения седла.

Регулировка уровня напора осуществляется путем изменения положения специального штока, чья функция заключается в соединении шара с рычагом. В процессе перемещения штока можно подобрать положение выводящих труб к отверстиям в шаре таким образом, что будет обеспечиваться необходимый уровень напора воды в смесителе.

Также нарушения показателя напора могут обуславливаться частичным или полным засором затворной системы. Проблема в таком случае решается отсоединением аэратора и последующей очисткой. После этого аэратор возвращают в его первоначальное положение. Профилактика подобных засоров может выполняться путем установки фильтрационных элементов для воды в выводящих трубах. Так будет обеспечен процесс фильтрации тех или иных твердых частиц, создающих предпосылки к возникновению засоров.

Ремонт смесителя: последовательность действий

Починка шарового смесителя производится в соответствии со схемой, гарантирующей надежность и качественность полученного результата. Поэтому лучше всего тщательно следовать данной последовательности, стараясь не привносить свои дополнения в процесс отладки.

Для самостоятельного ремонта шарового крана необходимо:

1. Закрыть все имеющиеся запорные клапаны (как для холодной, так и для горячей воды). Это поможет предотвратить утечку воды. Далее нужно слить остатки жидкости из крана.

2. Ослабить винт, который удерживает на месте рычаг смесителя. Сделать это возможно, если открутить его посредством ключа-шестигранника. Далее нужно снять часть смесительного элемента путем подтягивания её вверх и одновременного несильного расшатывания.

Для старых кранов, возможно, потребуются дополнительные усилия, но повышать силу воздействия нужно поэтапно (особенно в случаях, когда происходит ремонт дешевого смесителя: в них подобные элементы часто бывают хлипкими).

3. Резьбовое соединение, доступ к которому предоставляется после снятия рычажной системы, необходимо посредством отвертки провернуть по часовой стрелке, попутно аккуратно нажимая на выемки. Очень важно в процессе проворачивания не повредить водопроводные шланги.

4. Используя плоскогубцы, удалить купольную часть крана, затем снять деталь из пластика, находящуюся под куполом.

5. В случаях, когда кран течет, проблема связана, главным образом, с износом или перекрытием известняком (это происходит, когда в водоснабжении присутствует слишком жесткая вода) уплотнительного элемента в пластиковой части. В таких случаях происходит либо замена уплотнителя, либо удаление известняковых отложением посредством чистящих средств, в состав которых не включены абразивы.

6. Извлечь шарик из места его закрепления. Если мастер наблюдает деформацию или вовсе разрушение элемента – происходит замена шара.

7. Далее необходимо провести демонтаж уплотнений, которые служат фиксаторами шарика. Уплотнения нового поколения легко снимаются отверткой с тонким жалом из-за наличия в них особых пружин, а вот уплотнители старых вариаций извлекаются сложнее. Разумеется, старый уплотнитель замещается новым.

8. Смазать установленные в корпусную часть крана новые уплотнительные элементы. Это поможет многократно увеличить срок их службы.

Следуют помнить, что смазка должна быть только та, которая была изготовлена специально для ремонтируемого смесителя. Состав уплотнительных материалов у ряда производителей может иметь существенные отличия, что, в случае применения неподходящего вида, обязательно приведет к деформации колец уплотнителя и к нарушению общей герметичности.

После процедуры замены уплотнителя, происходит сборка смесителя: вначале устанавливается в исходное положение шарик, после – монтаж кожуха и маховика. Далее идет проверка герметичности всех соединений путем подачи воды в смеситель. Если соединения не протекают, присутствует требуемый напор и температура воды поддается регулировке – это означает, что процедура самостоятельного ремонта шарового смесителя прошла успешно!

vseprostroiku.ru

виды, конструкция, ремонт, профилактика поломок

Однорычажные смесители — это новое веяние в обустройстве современной ванной комнаты или кухни. Стандартный кран — «елочка» и настенные смесители теряют свою популярность на фоне такого функционального и стильного аналога. Однорычажный (или джойстиковый) смеситель представляет собой корпус с пластиной, в котором смешивается холодная и горячая вода. Пластина выполняет функцию рычага. Такая конструкция может быть изготовлена из керамики, металла или пластика.

В случае выхода джойстикового смесителя из строя его необходимо разобрать и устранить появившиеся неполадки. Для их ликвидации нужно знать разновидности «одноруких» смесителей, а также принципы работы с ними.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

  1. Шаровой смеситель. Основным элементом такой конструкции служит небольшой металлический шарик, находящийся в корпусе крана. Шарик имеет три отверстия, предназначающиеся для холодной, горячей и смешанной воды, которая выходит в отверстие крана. Именно поэтому емкость внутри стального шара называют смесительной камерой. Шарик находится в тесном контакте с резиновыми уплотнителями (седлами). Конструкция приводится в действие с помощью штока регулировки. Напор потока воды меняется в соответствии с изменениями движения шара. Чем больше площадь соприкасающихся отверстий, тем слабее поток воды, и наоборот. Такой вариант смесителя очень редко выходит из строя благодаря хорошо продуманной конструкции.
  2. Картриджевый смеситель. В таком типе смесителя вместо шарика предусмотрен картридж, основой которого являются 2 пластины из керамики. Нижняя часть картриджа (диска) имеет 3 отверстия для воды, а верхняя выполняет функцию смешивания. Смысл данной конструкции состоит в том, чтобы при изменении положения джойстика одно из отверстий нижней пластины совмещалось со смесительной камерой верхней части диска. Рычаг двигается плавно за счет особой силиконовой смазки. Для предотвращения неожиданных поломок вследствие попадания твердых частей в отверстия картриджа производители рекомендуют монтировать специальные фильтры.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

Недостатками шарового крана считается быстрый износ резиновых уплотнителей. Поэтому во избежание поломок и засора смесителя рекомендуется заменять данные детали каждые 2 года. Выход из строя однорычажного крана может произойти в том случае, если абразивные элементы (например, песок) будут поступать в него вместе с водой. Именно поэтому так важно устанавливать специальные фильтры, предотвращающие засорение.

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

  1. Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
  2. С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
  3. Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
  4. Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
  5. Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Совет: перед покупкой нового картриджа для смесителя необходимо взять с собой старый диск, уже вышедший из строя. Все дело в том, что картриджи могут иметь разные диаметры отверстий (3 или 4 см) и фиксаторы на нижней пластине картриджа. Поэтому есть риск приобретения диска большего или меньшего размера. Также при выборе нового картриджа необходимо обратить внимание на диск именно с силиконовой прокладкой, так как она менее подвержена воздействию воды.

Как правильно разобрать шаровой смеситель

Такой тип однорычажного крана так же легко разобрать, как и картриджный. При этом нужно иметь ввиду, что если произошла серьезная поломка, придется заменить весь смеситель. Если же неполадки в работе крана несущественные (например, при включении смесителя на полную мощность струя воды слабая), необходимо разобрать смеситель и починить его самостоятельно. Причина подобной поломки может стать засорение крана абразивными веществами.

Инструкция:

  1. Снять гайку из излива крана.
  2. Вытянуть сетку, промыв ее водой.
  3. Установить гайку и сетку обратно в смеситель.

В том случае, если кран протекает, необходимо заменить резиновые уплотнители на новые. Для этого понадобится: отвертка и шестигранный ключ.

Инструкция по замене резинового уплотнителя:

  1. Выкручивается винт и снимается рычаг.
  2. Вынимается соединение из резьбы, затем отверткой откручивается винт. Обычно на нем собирается налет, который нужно удалить при помощи тряпочки.
  3. Снимаются резиновые уплотнители и заменяются на новые. Шар также извлекается.
  4. После замены прокладок шарик устанавливается на свое место. Уплотнители фиксируются при помощи пластмассовой гайки.
  5. Устанавливается рычаг, фиксируется винт. В конце необходимо проверить работу системы смесителя, открыв кран. Протечек воды быть не должно.

Профилактика поломок однорычажного смесителя

Для того чтобы джойстиковые краны служили долгое время, необходимо:

Зная схему и принцип действия однорычажных смесителей, можно самостоятельно осуществлять ремонт вышедшего из строя джойстикового крана.

Как отремонтировать смеситель (видео)

septik.guru

Несколько слов о шаровых кранах

Да это просто безобразие! Скандал! Я шокирован! Шаровой кран растворился в воде!

Дмитрий Белкин

Автор: Дмитрий Белкин

Поскольку, живя в частном доме, мы постоянно сталкиваемся с водопроводом и отоплением, я решил сказать несколько слов о шаровых кранах. Дело в том, что раньше еще лет пять назад шаровые краны считались, да и сейчас, наверное, считаются более надежными чем старые добрые вентили. В принципе, так и должно быть, поскольку шаровой кран имеет значительно более простое устройство и значительно меньшее количество составных частей, чем вентиль. Однако мой личный опыт говорит об обратном. Вот и сейчас. Сломался шаровой кран, который шел в комплекте с фильтром для воды, устанавливаемым под мойку. Как водится, на нем написано "Italy", других я просто никогда не видел. Эта гордая надпись, однако, не помешала крану просто раствориться в воде. Вы когда-нибудь видели старый добрый латунный вентиль, растворившийся в воде?

Но я отвлекся! Когда кран потек, я подумал, что разошлось соединение, делящее кран пополам. Такие прецеденты уже бывали. Однако когда я стал его откручивать, он сломался у меня в руках! Притом, разлетелся на несколько частей! Когда с крана была отделена гибкая подводка, часть резьбы просто осыпалась мне в руки! Сказать, что я был поражен - слишком слабо! Я был шокирован! Да я и сейчас шокирован не на шутку. Короче говоря, вот посмотрите на вещественные доказательства.

Целый кран был такой

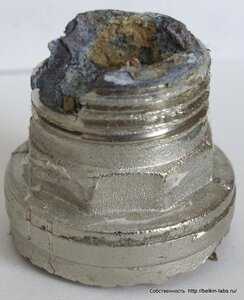

Я просто сложил вместе части, на которые он рассыпался

Вот те части, на которые кран рассыпался

Фрагмент растворившейся резьбы. На увеличенной картинке хорошо видно соединение, которое у меня уже однажды давало течь

Дано два ракурса. Это первый

Второй ракурс развалившейся резьбы

Вывод! За, примерно, пять лет тесного общения с шаровыми кранами я делаю вывод, что разговоры об их надежности и технологичности - грандиозная маркентинговая утка. Просто технологи выдумали, как удешевить производство крана в разы, а денег с нас сдирать не то, что не меньше, а даже больше!

Я не говорю, что старый добрый вентиль хорош со всех сторон. Да, у него навалом недостатков, но и у этого изделия их тоже много. По крайней мере, отрегулировать его на тоненькую струйку часто бывает очень и очень трудно. Похоже, что я теперь буду переводить всю свою сантехнику на вентиля советского образца. Там хоть можно без больших затрат заменить резиночки, а чтобы заменить кран целиком надо разбирать значительно больше. Короче говоря, куда не кинь, всюду клин.

Может у кого есть мысли по этому поводу? Давайте обсудим!

И вот прошло много лет (порядка пяти, а может и шести). Что-то изменилось?

Да, господа! Изменилось. Почитайте комменты (комментарий от Егора). Вам многое станет понятно. Я не смог перейти на вентили. Ситуация с шаровыми кранами изменилась в лучшую сторону. С тех пор, как я "налетел" на описанное выше гуано, я не "попадал" ни разу. Сначала я действительно брал осторожно и только Бугатти. Теперь я могу и Валтек взять и любой другой, но ориентируюсь все равно по весу, внешнему виду, по цене, по уровню магазина и смотрю очень внимательно, поскольку давление у меня в водопроводе приличное и я не знаю, какие будут разрушения, если какой-нибудь кран сорвет.

Хочу во всеуслышанье заявить свое мнение, а именно, я считаю, что по сопротивлению водному потоку (в открытом состоянии) шаровому крану просто нет равных. Может быть шаровые краны и клинит в полуоткрытом состоянии, но тот Бугатти, который я купил на замену развалившемуся, стоит все эти годы в состоянии одной крошечной щелки и ничего ему не случается. Опять же при разборке водопровода, который простоял больше десяти лет, я отчитался вам о состоянии шаровых кранов. Таким образом, я вот сейчас, на явнварь 2014 не считаю шаровой кран грандиозной маркетинговой уткой, а наоборот считаю его не то, что полезным, а в некоторых случаях и незаменимым.

Напоследок хочу заметить, что те, кто читает мой сайт внимательно, знают, что я могу изменить свое мнение и никогда не стесняюсь это признать. Вот перед вами еще один такой случай.

Тем не менее, я оставляю весь первоначальный текст в неизменном виде и прошу считать его примером эмфазы и провокационным стилем в репортажном жанре, который все эти годы прекрасно свою функцию выполнял.

Статья переписана 20.01.2014

belkin-labs.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
