Как лучше подключить радиатор – верхнее, нижнее, боковое, диагональное подключение

В данной статье мы хотим с вами поделиться полезной информацией о том, как нужно подключать радиаторы отопления. Мы имеем трубчатый радиатор длиной 2 метра, имеющий нестандартный размер и нестандартное подключение:

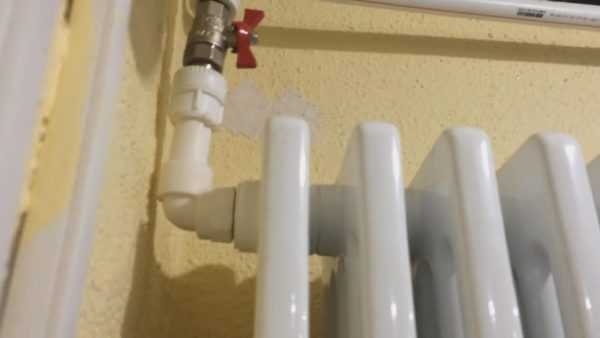

На первый взгляд может показаться, что радиатор подключили неправильно – с верхним подключением. По идее, такой радиатор работать не должен. Весь теплоноситель, который поступает в радиатор, пройдёт через верхнюю часть радиатора и уйдёт обратно в систему, при этом основная часть радиатора останется холодной.

Тем не менее, радиатор подключён правильно и разогревается он тоже полностью.

  1. Варианты подключения радиатора – боковое, нижнее, диагональное

Перед тем, как рассказать, как устроен этот радиатор внутри и почему его можно подключить сверху, коротко расскажем о том, какие ещё бывают подключения и при каком подключении радиаторы работают более эффективно. Итак, давайте начнём с обычных радиаторов. Рассмотрим самые распространённые радиаторы – алюминиевые и биметаллические.

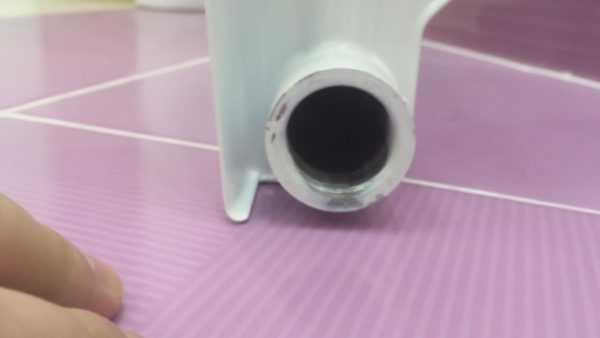

Давайте заглянем внутрь радиатора и посмотрим, как он устроен внутри. В большинстве случаев секционные радиаторы состоят из верхнего и нижнего горизонтальных коллекторов и вертикального канала, который их соединяет.

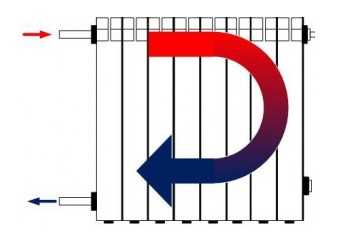

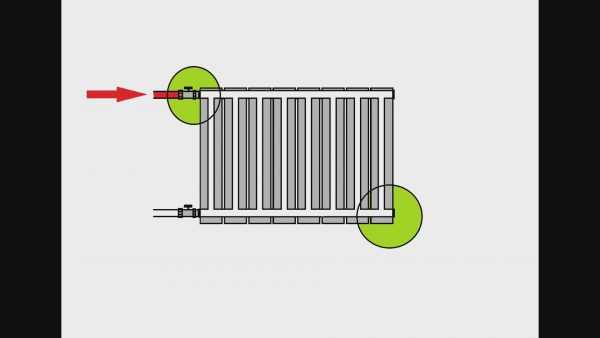

Давайте разберём первый вариант подключения – боковое подключение радиатора.

При таком подключении теплоноситель поступает в верхнюю часть радиатора, затем он по вертикальному каналу спускается вниз и через горизонтальный нижний коллектор уходит в ту же сторону, откуда подключался радиатор.

Таким образом, теплоноситель должен разогревать все секции радиатора. Но любой теплоноситель движется по пути с наименьшим сопротивлением. В данном случае основная часть теплоносителя пройдёт через первые несколько секций, и чем больше будет секций, тем хуже прогреются последние секции, что, конечно же, отразится на общей теплоотдаче радиатора.

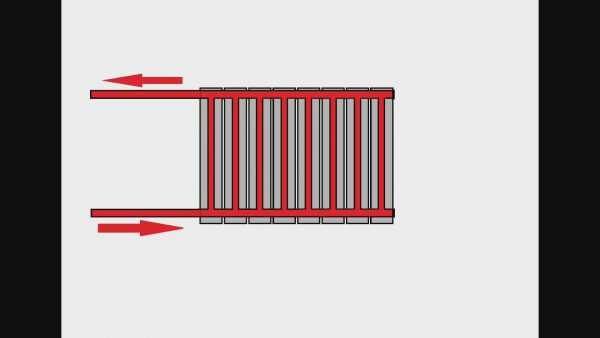

Второй вариант – подключение тоже боковое, только в этом случае теплоноситель поступает в радиатор снизу, проходит через нижний горизонтальный участок коллектора, поднимается наверх и через верхний коллектор уходит обратно в систему.

При такой подаче теплоносителя история повторяется – первые секции греются хорошо, последние несколько хуже.

Далее рассмотрим нижнее подключение радиатора. В этом случае теплоноситель подаётся в нижнюю часть радиатора. По закону физики горячий теплоноситель легче холодного, поэтому он поднимается наверх, вытесняя более холодный теплоноситель, потом холодный теплоноситель спускается в нижний коллектор радиатора.

Происходит циркуляция внутри самого радиатора. Греть он, конечно, будет, но и потери будут немалые. Потери будут составлять от 10 до 20 % в зависимости от модели радиатора.

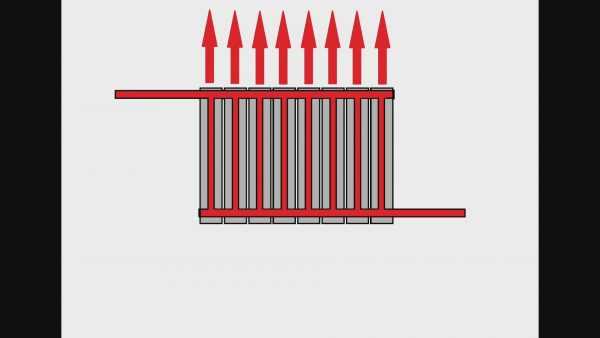

Следующий вариант подключения – диагональный. При таком подключения теплоноситель подаётся в верхнюю часть радиатора, затем спускается по вертикальным каналам в нижний коллектор радиатора и уходит в обратную подаче сторону.

Соответственно, все секции радиатора полностью разогреваются и греют одинаково хорошо.

Вот наглядный пример. На верхней фотографии у радиатора боковое подключение, а на нижней фотографии тот же самый радиатор подключили уже по диагонали и хорошо видно, что радиатор стал греть гораздо лучше.

Подводя итоги, можно сказать, что при диагональном подключении радиаторы греют более эффективно.

  1. Трубчатый радиатор с верхним, нижним и диагональным подключением

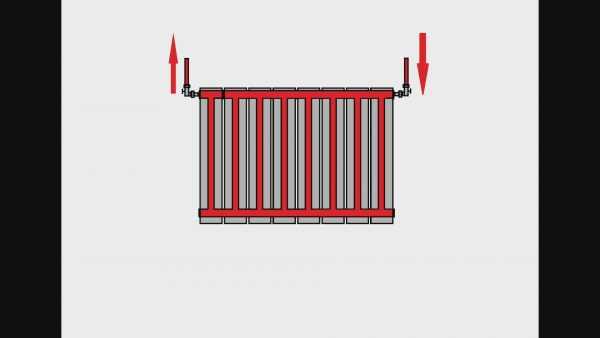

Давайте вернёмся к трубчатому радиатору с верхним подключением. Заглянем внутрь радиатора и посмотрим его в разрезе. Внутри он ничем особенно не отличается от секционных алюминиевых или биметаллических радиаторов. Он тоже имеет верхний и нижний горизонтальные коллекторы и вертикальные трубки, которые соединяют эти части радиатора.

При верхнем подключении такого радиатора ничего не заставляет теплоноситель двигаться вниз по всему радиатору. Он пройдёт через верхнюю часть и уйдёт с противоположной стороны радиатора, при этом большая часть радиатора останется холодной.

В конструкции радиатора имеются отличия. Если посмотреть каталог, можно увидеть, что радиатор изначально идёт с верхним подключением.

На самом деле здесь ничего особенного нет. В верхней части радиатора между последней и предпоследней секцией стоит глухая заглушка.

Остановленный такой заглушкой теплоноситель, попадая в верхний коллектор радиатора, вынужден спуститься вниз, затем подняться по последней секции наверх и выйти с противоположной стороны.

Соответственно, теплоноситель проходит через всё тело радиатора, и тот разогревается полностью. Получается, что радиатор работает как при диагональном подключении, с единственным отличием, что теплоноситель не сразу уходит через нижний коллектор, а поднимается наверх и выходит через верхний коллектор радиатора.

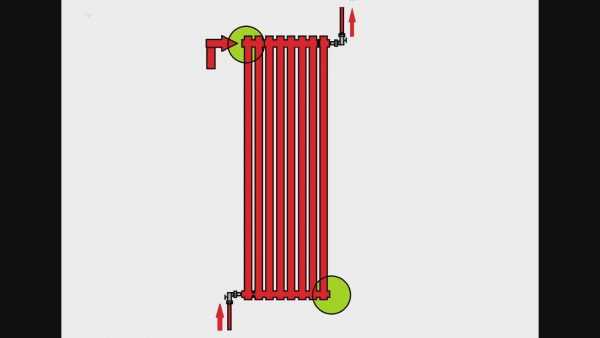

Давайте разберём этот же радиатор, только с нижним подключением. В данном случае используется та же самая заглушка, только она устанавливается внизу между первой и второй секциями.

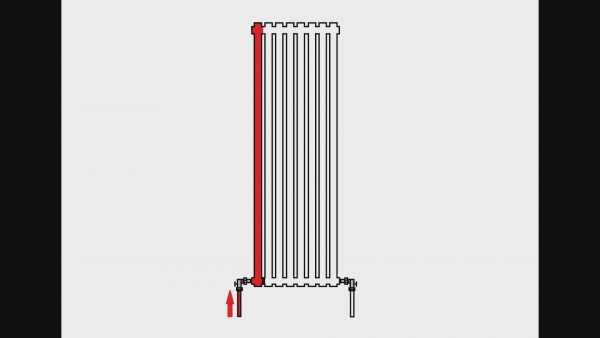

Теплоноситель, попадая в радиатор, сначала поднимается наверх по первой секции, затем попадает в верхнюю горизонтальную часть радиатора, спускается вниз и уходит с противоположной стороны.

В данном случае радиатор также работает как при диагональном подключении. Разберём ещё один нестандартный и весьма любопытный вариант подключения. Это диагональное подключение, при котором теплоноситель подаётся снизу.

В этом случае на заводе уже установлена полупроходная заглушка между первой и второй секциями в нижней части радиатора. В верхней части радиатора между последней и предпоследней секцией ставится глухая заглушка. Это можно посмотреть у немецкой компании “ZENDER”, которая производит такие радиаторы. При таком исполнении теплоноситель в радиаторе делится на два потока – основной и малый.

Основная часть теплоносителя идёт вверх по первой секции, а небольшая часть проходит прямо в нижний коллектор радиатора. В верхнем коллекторе теплоноситель упирается в заглушку и спускается вниз.

Внизу он смешивается с малым потоком, поднимается по последним секциям наверх и после этого выходит из радиатора.

В данном случае радиатор тоже работает как при диагональном подключении и по идее должен греться полностью. Такие варианты подключения можно применить и для обычных секционных радиаторов.

  1. Установка заглушки

Давайте вернёмся к варианту с верхним подключением радиатора. Мы уже знаем, что требуется установить заглушку между последней и предпоследней секцией в верхней части радиатора.

Подобную заглушку можно установить с помощью вот такой детали:

Прикручивается она на место обычной радиаторной пробки. Исполнение бывает правое, левое, резьба имеет проходные отверстия 1/2 или 3/4 дюйма.

  1. Работа радиатора с заглушкой при различных видах подключения

После установки заглушки радиатор начинает работать по тому же принципу, как и стальной трубчатый немецкий радиатор с верхним подключением.

Теплоноситель проходит через всё тело отопительного радиатора и выходит из его верхней части с обратной стороны.

Радиатор будет работать так, будто он подключен по диагонали.

При нижнем подключении радиатора применяется тот же самый клапан. Устанавливается он в нижней части радиатора на подаче теплоносителя, который поднимается по первой секции наверх, попадает в верхний коллектор радиатора и затем равномерно распределяется по всем секциям.

В результате повышается эффективность работы радиатора, и мы получаем все преимущества диагонального подключения.

Давайте рассмотрим боковое подключение.

В данном случае имеется простое решение для того, чтобы улучшить теплоотдачу радиатора. Обычно теплоноситель подаётся сверху радиатора, поэтому будем рассматривать именно этот вариант. Для повышения эффективности работы радиатора выход теплоносителя должен быть с другого угла по диагонали.

  1. Использование радиаторной проходной пробки и удлинителя потока

Можно использовать вот такую радиаторную проходную пробку:

К ней приделана маленькая муфточка с внутренней резьбой с крупным шагом. У “VALTEK” это называется “удлинитель потока”.

Такая пробка имеется на правую и на левую резьбу с проходными отверстиями 1/2 либо 3/4 дюйма. В этот удлинитель потока вкручиваются любая метапольная шестнадцатая труба. Длина этой метапольной трубы должна быть такой, чтобы она чуть-чуть не доходила до последней секции радиатора.

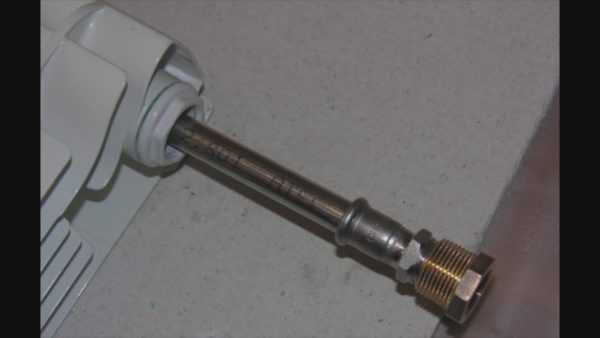

После этого удлинитель потока вместе с метапольной трубой прикручивается в нижнюю часть радиатора. Такой удлинитель потока можно сделать и самому. Вот некоторые варианты того, как они выглядят:

После установки удлинителя потока весь теплоноситель, который поступает в радиатор, доходит до последней секции и выходит через нижнюю часть последней секции через установленную метапольную трубу.

В результате опять получается диагональное подключение, и мы решаем проблему с плохим прогревом последних секций.

Вот и всё. Надеемся, что данный материал кому-то помог разобраться с вариантами подключения радиаторов и найти для себя полезную информацию.

transkribator.guru

Схемы и способы подключения радиаторов отопления

Без качественной отопительной системы ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь наша страна не отличается мягким климатом. Планируя отопительную систему в собственном доме и то, какая будет система подключения радиаторов отопления, мы стараемся сделать так, чтоб она хорошо обогревала дом или квартиру, была качественно выполнена и работала без сбоев.

Радиатор отопления

Но многие владельцы добавляют еще одно требование, которое, надо отметить, является вполне логичным. Система отопления должна быть еще и экономичной. То есть, и ее приобретение, и монтаж, и дальнейшая эксплуатация, и то, какое подключение радиаторов отопления лучше, не должны владельцу «влетать в копеечку», как принято говорить.

Одним из наиболее распространенных способов сэкономить на отопительной системе является приобретение и монтаж ее без привлечения специалистов.

И следует отметить, что даже те, кто никогда прежде не имел дела с отопительными системами, прекрасно справляются с подобной задачей. Конечно, чтоб все сделать правильно, необходимо ознакомится с некоторой информацией, в числе которой – схемы подключения радиаторов отопления. Рассмотрим же способы подсоединения радиаторов отопления и как лучше подсоединить радиатор отопления именно вам.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

  • боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
  • батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

Варианты подключения радиаторов отопления

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

Рекомендуем к прочтению:

Но однотрубное подключение радиаторов отопления имеет весомый недостаток – отсутствует возможность корректирования подачи тепла (степень нагрева батарей). А в некоторых случаях это – весомый минус.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

Однотрубная система отопления

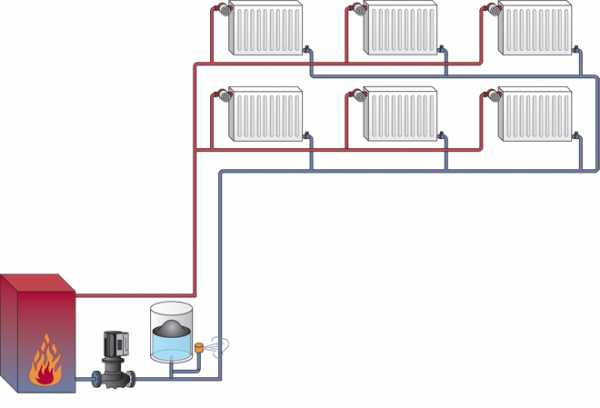

Двухтрубное отопление

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85.

Двухтрубное отопление

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

Рекомендуем к прочтению:

  • от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
  • от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
  • от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Система с естественной циркуляцией носителя – прекрасное решение для тех домов, в которых часто бывают перебои с электроэнергией. В основе движения теплоносителя – элементарные законы физики. В такой системе котел является энергонезависимым.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

otoplenie-doma.org

Способы подключения радиаторов отопления - возможные схемы и варианты » Аква-Ремонт

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Существует также комбинированный вариант отопления — с радиаторами и системой тёплого пола. Подробнее об этом читайте в нашей статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/radiatory-plyus-teplyj-pol.html.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

  • опущены от низа подоконника на 100 мм;
  • от пола находятся на расстоянии 120 мм;
  • отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Читайте также, что можно использовать для маскировки батарей отопления, как правильно их закрыть: https://aqua-rmnt.com/otoplenie/radiatory/kak-i-chem-zakryt-batareyu-otopleniya.html.

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

  • подача вверху;
  • обратка внизу.

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

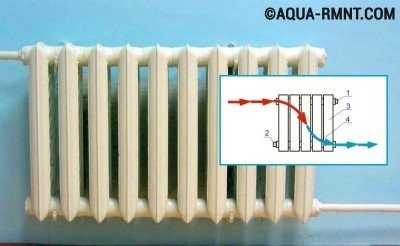

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Для поддержания температурного режима в доме и квартире, нужно продумать систему отопления, включив в неё терморегулятор. Подробнее об установке этого устройства узнаете в нашей статье: https://aqua-rmnt.com/otoplenie/radiatory/termoregulyator-dlya-batarej-otopleniya.html.

Видео инструктаж с советами от специалиста

aqua-rmnt.com

Подключение радиаторов при однотрубной системе отопления Ленинградка

23 октября, 2013. Прочитано 24312 раз(а)

При монтаже радиаторов используется несколько методов подключения к общей отопительной сети. Как правило, существенных отличийв них нет, все они используются в зависимости от применяемой схемы отопительной сети. Но однотрубная система имеет ряд существенных преимуществ.

ДИАГОНАЛЬНОЕ ПОДКЛЮЧЕНИЕ

При таком подключении радиатора отопления главный входной патрубок располагается наверху с одной стороны батареи, а второй-выходной − внизу на другой стороне радиатора. Считается, что данная схема подключения батареи отопления более эффективна с позиции теплоотдачи. Такая система рекомендуется для больших радиаторов (12 секций и более).

НИЖНЕЕ ПОДКЛЮЧЕНИЕ БАТАРЕЙ

 Данная система подключения радиатора отопления считается наименее эффективной по теплоотдаче среди всех имеющихся вариантов. Тем не менее, такой тип подключения часто используется в закрытых системах отопления собственных домов. Главная причина − при нижнем подключении трубы легко скрыть подводки,  особенно в том случае, когда используют специальная батарея с нижним подключением к сети. Такой вид трубы можно легко замаскировать под плинтусом или просто упрятать в стяжку под пол.

 Подключение радиаторов отопления при однотрубной системе отопления Ленинградка – самая надежная и простая схема для системы отопления. Просто монтируем трубопровод и подключаем радиаторы. При этом подача в радиатор и обратка идет в одну трубу. Основным достоинством данной системы выступает возможность подключения одновременно нескольких источников теплоснабжения. Всего одна труба, поэтому понадобится одна байпасная перемычка на котел и одна на стояк.

Незначительные недостатки

— Радиаторы можно подключить только нижним методом.

— Большая разница температур на последнем и первом радиаторе данной однотрубной системы может достигать 10 градусов. Поэтому лучше всего на такую систему монтировать чугунные батареи. У них не такая большая теплоотдача, и как следствие меньше перепад температур до 5 градусов. Алюминиевые радиаторы имеют высокий коэффициент теплоотдачи и большую разницу температур в системе.

Благодаря использованию насоса, циркуляция станет лучше, и разница температур станет незначительной.

Подключение радиаторов отопления при однотрубной системе отопления видео и фото представлены в нашей статье, где также описаны основные параметры и достоинства.


Рекоме

o-builder.ru

Подскажите пожалуйста правильно ли сделано подключение подводки радиатора подача теплоносителя сверху обратка снизу

Если система находится под принудительным давлением то принципиальной разницы нет где вход, а где выход. А вот для естественной циркуляции желательно использовать верхнюю разводку, хотя народ по разному изощряется и самое удивительное оно работает.

В двухтрубной системе всегда горячую воду (подачу) делали на верх батареи. Снизу подпитку делают только в однотрубных системах типа Ленинградки. Все. что написано в контенте ерунда. Автору просто хотелось выпендриться

Температура, а значит и плотность воды на входе радиатора всегда НИЖЕ температуры и плотности воды на выходе из радиатора ("обратке"). 1. Принудительная циркуляция. Поэтому предпочтительно при нижней раздаче вход подключать таки сверху. При верхней раздаче такое подключение обязательно. Если нет - система не оптимальна, но работать будет. 2. Естественная циркуляция. Только вход - верх, выход - низ. Если нет - работать не будет. От слова совсем.

Умник ваш напутал Он говорил о заполнении. Первоначальное. Заполнять надо с обратки, тогда все будет по его тексту. А подача тепла всегда сверху. Ибо, остывая . вода скатывается вниз и никакое принуждение не сможет поднять вверх

touch.otvet.mail.ru

Как подключить радиатор отопления

Монтируя различные системы отопления необходимо выполнить подключение отопительных приборов (радиаторы отопления). Если вы определились как вы будите делать систему, но не приняли решение как подключить радиатор к данной системе, давайте рассмотрим все имеющиеся варианты. Хотя на эту тему в интернете уже достаточно много информация, просматривал множество статей, Я заметил постоянное расхождение в расчетах и мнениях и стал основываться на учебниках по теплотехники и разных исследованиях проводимые научными институтами, а не горе сантехниками и писателями красивых фраз. И еще одно важное предисловие, все расчеты производятся для стандартного строения, высота потолка не более трех метров и толщина стен в два с половиной кирпича, а также правильно смонтированной системой отопления, при отличии дома от данных стандартов требуется добавлять коэффициент. Разновидность подключения можно разбить на несколько типов:

  1. боковое подключение;
  2. нижнее подключение;
  3. диагональное подключение.

Это, то что относится к вариации присоединения трубопровода непосредственно к радиатору, но есть в теплотехники и гидравлике такое понятие как поток, направление потока и его скорость, проще сказать как входит теплоноситель в прибор отопления и какое количество. Установленный на стену радиатор имеет верх и низ, а это означает что при некоторых схемах подключение будет происходить поступление теплоносителя либо сверху, либо снизу, здесь возникает вопрос как подключить подающую трубу и обратную. Про скорость и количество проходящей воды (теплоносителя) через установленные отопительные приборы, как ни старайтесь, эти две величины точно не просчитаете, поэтому будем исходить из некого стандарта. Теперь картина становить такой, имеем три варианта присоединения и два вида потока теплоносителя, но множество версий применения, в связи имеющихся двух систем отопления, а это двухтрубная и однотрубная. Будем разбираться, приводить примеры и смотреть технические исследования и опыты инженеров для выявления лучшего показателя теплоотдачи по применяемым схемам.

Боковое подключение радиатора

Распространенное подключение в многоэтажных и многоквартирных домах. Все кто жил или живет в квартире видел как у него произведено подключение, у некоторых с права подходят две трубы, а есть и слева подводка. Разницы с какой стороны подведены трубы нет, но откуда приходит поток теплоносителя, важно знать каждому хозяину квартиры. Поток подачи теплоносителя может приходить сверху и уходить в нижнюю трубу, или все абсолютно наоборот, снизу в верх. Эта разница очень влияет на теплоотдачу радиатора, при этом из какого материала он изготовлен значения не имеет. Приведем небольшой пример из старых опытов влияние температур подачи и обратки на чугунным радиаторе отопления, профессор Аше Б.М. Опытным путем установил, что при подключении радиатора потоком снизу вверх, на поверхности прибора устанавливается температура равная температуре воды выходящей из прибора. Так у него получилось, если входящая температура будет 130 градусов, уходить из радиатора 95 градусов то прибор будет нагрет на 95 C., а при подаче сверху вниз прибор нагрелся до 112.5 градуса. Следует вывод о лучшем потоке сверху и в результате батарея будет выдавать заявленную по паспорту теплоотдачу. Конечно это завышенные температуры относились к устаревшим паровым системам, сегодня используют водяное отопление с расчетной температурой в 70 градусов для частного дома, не более 4 этажей, эффективность теплоотдачи подводки ни куда не делась. Боковое подключение радиатора можно использовать в частном доме, с закрытой или открытой системой отопления учитывая при этом количество секций на одном приборе, но не более десяти штук, в противном случае последние секции такого радиатора будут не столь эффективны из-за конструкции алюминиевого или биметаллического радиатора. Боковое подключение радиаторов не используют при монтаже горизонтальной однотрубной системы, она больше уместна в стояковых однотрубных разводках (в квартирах), вертикальная и горизонтальная двухтрубная или лучевая в любых строениях. В многоквартирных домах, когда в комнатах имеются боковые подводы и проток жидкости направлен снизу вверх требуется учитывать неполноценность теплоотдачи в 5-8%, требуется увеличение количества секций на устанавливаемом приборе.

Подключение радиатора с левого или правого бока имеет максимальное преимущество по теплоотдачи согласно научным трудам и профессора Сканави А. Н. где описаны все типы подключения и указан данный тип как наилучший.

Диагональное подключение к радиаторам отопления

Такой тип подключения распространен в частном строительстве, общественных, производственных зданиях и разных по применению сооружений, в общим можно делать везде где требуется провести горизонтальную систему, диагональное подключение отлично работает в двухтрубных, однотрубных и лучевых системах отопления. Рассмотрим преимущества и недостатки такого присоединения труб к радиатору. Мы не зря начали рассматривать варианты с боковым подсоединением и там было приведено наиболее эффективное подключение подающего трубопровода, надеемся вы убедились в этом, и здесь не требуется приводить дополнительных доказательств и апеллировать цифрами. Если у вас остались сомнения, то на просторах интернета уже довольно много подобной информации с цифрами и разными выписками из учебников по теплотехники, давайте просто это запомним и будем рассматривать диагональную подводку более подробно. Хотя такой тип подключения наиболее универсален и имеет хорошие показатели, не следует кидаться во все тяжкие и обвязывать все радиаторы. Диагональное присоединение в совокупности с двухтрубной и лучевой системой, позволяет получить максимальную эффективность, от своего типа, при условии правильной раскладки диаметров трубопроводов, скорости протока теплоносителя и присоединяемого диаметра непосредственно к радиатору. Приведем пример на двухтрубной системе, из более частого и доступного материала "полипропилен", стандартные размеры которого 40, 32, 25 и 20 мм в диаметре трубы, если у вас трасса будет монтироваться из 25 или 32 трубы, то подводки для диагонального подключения должны быть 20 мм., то есть все подводки должны быть наименьшего диаметра, а вот диаметр прокладываемой трассы зависит от ее протяженности и количества установленных на ней радиаторов. Далее учитывается количество секций в приборе, если их будет больше 10 секций, например довольно популярных алюминиевых или биметаллических радиаторов, возможно образования застойных мест на последних точках.

На всех фотографиях показано как подвести трубы к прибору отопления, красная линия подача, синяя значит обратная подводка в магистраль. Обратите внимание, не нарисованы краны или вентиля, это не значит что такую запорную арматуру не стоит устанавливать. Краны и регулировочные вентиля обязательны к установке при любом типе присоединения труб и виду систем отопления, а при однотрубной системе, регулировка протока один из важнейших факторов для равномерного распределения потоков теплоносителя. На фотографии имеются два вида подключения с надписью "правильно" и "не правильно", в обоих случаях все работает и возможно вы не заметите разницы, так как все делают с запасом, котел с запасом, радиаторы с запасом. Не правильный вариант - это только с технической и экономической точки зрения, на ощупь, рукой или по комнатной температуре, вы не отличите большой разницы, а вот если считать по теплотехническим формулам и расчетам, получится что вариант с права не правильно смонтирован и в общей объеме установленных радиаторов менее эффективен и потребуется корректировка на 4-6%. По диагональному типу подключения много спорной информации даже в научной литературе, на практике все работает отлично. В отдельных случаях, когда есть требуемая температура теплоносителя, сбалансированная гидравлика системы и достаточный проток теплоносителя диагональный и боковой тип будут равными по эффективности передачи тепла от прибора отопления в помещение, естественно при присоединении подающей трубы сверху отопительного прибора, батареи.

Застойные места в длинных и многосекционных радиаторах при диагональном подключении имеют место быть, из-за конструкции секционного радиатора происходит проток горячей жидкости течет больше по верхней части. Так как нагретая жидкость имеет более легкий вес по сравнению с остывшей, для полноценной циркуляции не хватает силы завихрения вытолкнуть остывшую жидкость по кругу. Но хотелось бы отметить, что данный факт может и не присутствовать в радиаторе, многие батареи имеют увеличенный проходной канал и еще не просчитана гидравлика системы (проток) отопления которую задает имеющийся насос, расчет зависит от применяемых диаметров и материалов. Чтобы не гадать на кофейной гуще, не устанавливайте больше секций на один прибор, разумнее будет поделить на два маленьких.

Пару слов надо сказать про работу однотрубной системы с диагональным подключением. Первое эффективность применения немного меньше чем с двухтрубной или лучевой, но дешевле и быстрее в монтаже. Однотрубная система вообще самая неэффективная в том виде, в котором ее делают все. Однотрубная система имеет довольно много преимуществ в комплекте с диагональным подключением, но правильно смонтировать и применить в частном доме сложновато, вас не устроит 40 диаметр трубопровода почти по всему периметру вашего дома. Если подключить все имеющиеся в доме радиаторы, диагональным типом к горизонтальной однотрубной системе вы потеряете всю эффективность уже на третьем и всех последующих приборах с пропорциональным снижением температуры теплоносителя в меньшую сторону (обусловлено самим принципом однотрубной системы).

Нижнее подключение радиатора

Подключение радиаторов в доме по схеме низ подача, низ обратка осуществляется ко всем видам систем отопления придает. При всех не значительных, но имеющихся недостатков этого типа подключения, он является наиболее выгодным по эстетичному внешнему виду и не большой экономии на материале. Потеря эффективности тепловой энергии от лучших показателей на 7-10% только в секционных радиаторах, у стальных панельных радиаторов такого эффекта нет. Применяется очень часто, простая схема, простой монтаж, очень удобно при прокладке основных магистралей под полом частного дома (в стяжке). Потеря эффекта тепла на некое количество в процентах, это расчет инженеров тепло техников и данные исследования, все это легко восполнить при расчете тепло потерь дома. Батареи с нижним подключением нужно разделить на два вида. Первый вид подключения - это постоянно используемый при монтаже алюминиевых, биметаллических и чугунных радиаторов состоящих из некоторого количества секций, второй вид - это когда у самого радиатора проходные отверстия с самого низа, в основном у стальных панельных радиаторов имеются такие выводы, менее распространенные алюминиевые радиаторы с нижним подключением, точнее будет сказать, редкость.

Про первый вид, подводки труб снизу, а также установленная на них запорная арматура и другие балансировочные устройства привлекает своей надежной работой и более приятным глазу внешним видом, так как их почти невидно. Большой плюс нижнему подводу дает факт равномерного прогрева всех секций, даже если таких будет намного больше 10 шт. Полностью отсутствуют застойные места и падение эффективности на длину радиатора. Отдавая на 7-10% тепла меньше от заявленных паспортных характеристик вполне допустима установка до 24 секций в одном приборе, это довольно удобно при длинных оконных проемах и больших комнат.

Второй, специально сконструированные панельные приборы отопления в которых отсутствует отдельные секции, радиатор изготовлен методом штамповки листового металла, штамп выдавливает проходные каналы с распространением теплового потока через верх радиатора. Технически теплоотдача полностью соответствует боковому подключению. Панельные радиаторы с нижним подводом труб, по праву считаются наилучшим вариантом для отопления частного дома с температурой теплоносителя 70 градусов, такие батареи не только технически правильные, эстетический вид максимально вписывается в любой интерьер дома.

На фото показан поток теплоносителя в алюминиевом секционном приборе отопления по данным учебника профессора Сканави А. Н.

Нагретая жидкость имеет физическое свойство становиться легче и самостоятельно подымается наверх, прогревая весь прибор отопления, отдавая тепло жидкость опускается вниз где ее выталкивает поток созданный принудительной циркуляцией. Секционные батареи с нижним подключением могут быть почти любой длинны, но не более 24 секций из-за большого сопротивления и корректировки коэффициента теплоотдачи. При достаточной скорости циркуляции в двухтрубной и лучевой системе, постоянной величине входящей температуры теплоносителя, нижняя подводка прогревает равномерно как с десятью секциями на приборе, так и на двадцать шт. На этом заканчивается разбор применяемых подводок к радиаторам, и требуется подвести итог, сделать выводы из выше написанного.

Вывод о правильном подключении радиатора

Если вкратце, то для меня вывод здесь однозначный. Принципиального отличия как подключить батарею нет ни в одном типе, небольшие потери теплового потока от номинально правильных показателей составляют всего 10%. Что такое эти десять процентов, например возьмем дом для которого требуется по расчету тепло потерь 100 алюминиевых секций с идеальным боковым подключением, но такой тип нас не устраивает из-за сложности применения именно к этому дому, считаем на диагональную подводку, то есть прибавим максимально 6% к ста секциям и получим 106, увеличение нужного количества секций на 6 шт., на всю общую площадь дома. При таком расчете далее идет нижняя подводка, где увеличение требуемых секций будет ровна 10. Зная о допустимых потерях тепла при подключении диагональной и нижней подводки не хотелось бы тратится на покупку лишних 6 или 10 секций. В чем заключается именно мой личный вывод, Я уже упоминал в начале про стандарты и правильно сделанную систему отопления по гидравлике, поэтому однозначно делать все по привязке к идеальной подводке не стоит, влияния факторов конструкции дома, расположение радиаторов и их внешнего вида, а также применяемой схемы системы отопления влечет за собой применение в каждой комнате разных типов подводки для максимального тепло съема, нелогично и не красиво получится. Далее, точно высчитать максимальный тепло съем с каждого радиатора вам не удастся без полных знаний теплотехники и гидравлике, но можно заказать тепловой расчет дома и проект системы, что в процессе эксплуатации окупиться с лихвой на меньшем потреблении газа и сроком службы оборудования которое будет работать без перегрузки. В расчете будут указаны все проблемные места и распределены нужные диаметры труб, рассчитаны приборы отопления по каждой комнате в отдельности. Выбирая тип подводки я бы подходил со стороны практичности и надежности самой системы отопления, а недостающий процент в 10 секций распределил в наиболее холодные места дома, например коридор и ванная комната.

Подключение радиаторов из учебника о системах отопления

Приведены различные типы подводки трубопровода от вертикальных однотрубных и двухтрубных систем отопления зданий и сооружений

Возможные варианты подключения трубопровода к отопительным приборам при разных системах, но имеющих направление потока через прибор сверху вниз.

Горизонтальная система и типы подсоединения приборов отопления, красным подчеркнуто редукционная вставка, для ее применения нужен точный расчет по гидравлике который укажет на длину участка и его диаметр.

Разнообразие вариантов подключения приборов отопления довольно велико. Отлично выполненная система отопления, правильно подключение приборов различной мощности и конфигурации обеспечивает равномерное распространение тепла по всем помещениям и экономичность потребления различных энергетических ресурсов. На нашем сайте можно подобрать определенный вид алюминиевого или биметаллического прибора, секционно сть выпускаемая заводом изготовителем всегда в четном количестве, например четыре, шесть, восемь, десять, двенадцать секций. Выберите правильное подключение батареи!

www.kasskad.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
