Расчет мощности отопления
28 декабря 2014г.
Правильный выбор котла отопления зависит от оценки его требуемой мощности, для этого используется эмпирическая формула: 1 кВт на обогрев 10 м² площади помещения с потолками высотой до 3 м.
Для расчета потребуются данные:
• S — отапливаемая площадь, м²;
• Pуд — удельная мощность котлоагрегата с поправками на местные климатические условия (кВт/10 м²):
◦ южные регионы — 0,7-0,9;
◦ средняя полоса — 1,2-1,5;
◦ северный регионы — 1,5-2,0.
Формула для расчета:
Pтр. = S × Pуд.
Для ориентировочных расчетов применяется усредненная величина Pуд., равная 1,2. Таким образом, для обогрева дома площадью 100 м² в средней полосе России потребуется отопительный котел мощностью 12-15 кВт в зависимости от типа теплоизоляции дома.
К расчетной мощности можно добавить 15-20% на непредвиденные обстоятельства, например, резкое похолодание. Необходимо также учитывать, что по приведенной формуле рассчитывается мощность одно-контурного отопительного котла
Если предполагается использование двухконтурного котла для отопления и ГВС, расчетную мощность устройства необходимо увеличить.
Где
W — тепловая мощность (Вт)
G — расход горячей воды (л/мин)w
60 — количество минут в часе
1,163 — коэффициент перерасчета(Вт-ч)в (к Кал)
ΔТ — разность температур между необходимой температурой воды для использования и холодной при входе в котел (С°)
Пример ;
Отапливаемая площадь — 130 м² (~ 13…15 кВт).
Потребность в ГВС — душ и мойка (одновременно)
- Приоритет ГВС
- Имеют модуляцию пламени (от 30 до 100%)
Подставляем формулу
теперь видим что для ГВС необходим котел 30кВт
Не стоит выбирать отопительный котел с мощностью более расчетной. Избыточная производительность предполагает дополнительные затраты на приобретение, монтаж и эксплуатацию отопительного котла.
Расчет приборов отопления
На отопление влияет расположение радиаторов в помещении.
Не малым фактором является изменение температуры и скорости теплоносителя в системе отопления.
Изменение теплоотдачи в зависимости от способа подключения
Пример;
Температурный напор (∆Т) – это разность между средней температурой теплоносителя в отопительном приборе и температурой воздуха в помещении. Средняя температура теплоносителя принимается как среднее арифметическое между температурами на входе и выходе отопительного прибора
Мощность радиатора необходимая для отопления рассчитывается по формуле;
где
Пример
В каталоге указана мощность секции радиатора RIRAR BASE с меж осевым расстоянием = 500 мм, которая составляет 204 Вт, при ∆Т = 70°С
Необходимо пересчитать теплоотдачу секции радиатора при следующих параметрах:
t на входе = 85°С, t на выходе = 70°С, t помещения = 19°С
При значительном количестве секций в батарее (более 8-10 шт) эффективность ее работы снижается. Поэтому для обогрева помещений с большой площадью следует использовать несколько радиаторных батарей.

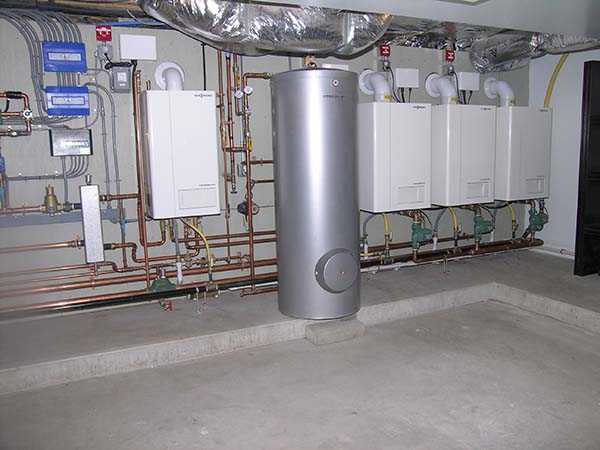

Подбор бойлера
При подборе бойлера необходимо учитывать количество людей, одновременно пользующихся горячей водой. Ориентировочно объем бойлера можно выбрать по следующим данным:
• 1 человек — 15 ÷ 30 л; (душ,кухня)
• семья, 2 человека — 80 ÷ 100 л;(ванна,душ)
• семья, 4 человека —100 ÷ 200 л.(ванна,душ,кухня)
master-vodoved.ru

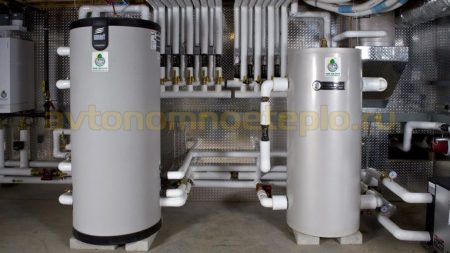

Газовый бойлер косвенного нагрева – как рассчитать, выбрать, подключить
Содержание:
- Устройство и принцип работы
- Основные технические характеристики
- Подключение бойлера к газовому котлу
- Плюсы и минусы газовых бойлеров с косвенным нагревом
- Как рассчитать и выбрать подходящую модель — советы
Устройство и принцип работы
Бойлерами косвенного нагрева являются устройства, аккумулирующие горячую воду от внешнего отопительного устройства. Такое оборудование не имеет нагревательного элемента в своей конструкции.

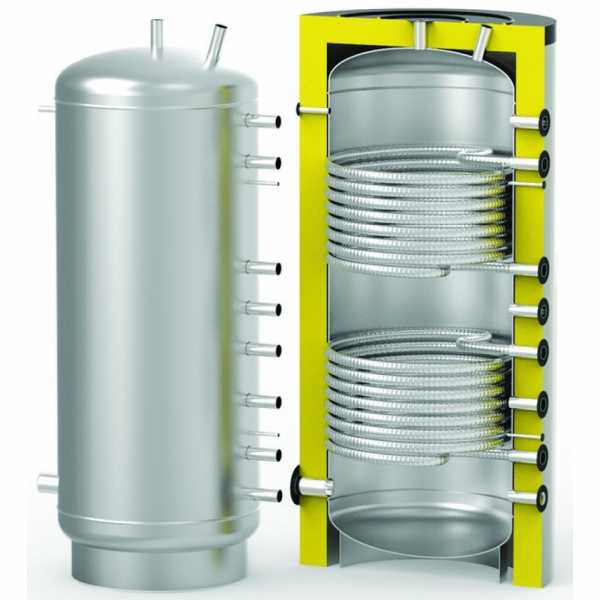

Основной особенностью прибора является наличие теплообменника, по трубкам которого циркулирует теплоноситель, нагретый до определенной температуры котлом. Обычно он изготавливается в форме змеевика, чтобы увеличить поверхность теплоотдачи.

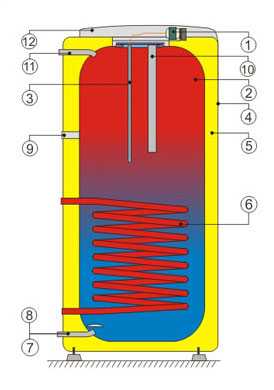

Бак для данных устройств изготавливается двухслойным, внутри которого расположена теплоизоляция, выполняющая несколько функций:
- Снижение тепловых потерь,
- Защита людей от ожогов,
- Повышение прочностных характеристик оборудования.
Контроль температуры обеспечивается встроенным термостатом, а предохранительный клапан защищает устройство от перепадов давления. Большинство моделей данного оборудования оснащаются магниевым анодом, который защищает внутреннюю поверхность от появления и действия коррозии.
Зачастую, производители отопительного оборудования, разрабатывают и выпускают серии устройств, идеально взаимодействующих в тандеме котел-бойлер. Но существуют и универсальное водонагревательное оборудование, подходящее под большинство типов котлов.
Основные технические характеристики
При выборе данного типа нагревательного устройства под определенные параметры системы отопления следует руководствоваться следующими характеристиками:
- Объем бака. В зависимости от потребности и условий эксплуатации (бытовые или промышленные) оборудование представлено на рынке емкостью до 2000 литров
- Мощность змеевика обычно указываться в паспорте изделия из расчета температуры греющего теплоносителя, поступающего из котла (примерно 77 гр. По Цельсию) и температуры горячей воды на выходе (45 -60 гр. По Цельсию)
- Производительность бойлера характеризует средний водоразбор в проточном режиме за определенный интервал времени (л/мин)
- Показатели давления воды в змеевике и на выходе из бойлера в идеальном случае должны совпадать. Обычно максимально допустимый уровень соответствует 10 барам.
- Толщина теплоизоляции зависит от общей емкости бака.
- Габаритные размеры зависят как от объема бойлера, так и от его внутренней конструкции и проектных решений производителя.
Подключение бойлера к газовому котлу
Управление работой бойлера косвенного нагрева может происходит автономно и независимо от центрального отопительного прибора. Это достигается наличием прогрессивной системы автоматики и собственной панели управления.
Большинство моделей полностью зависят от центрального автоматизированного отопительного прибора. Поэтому существует множество вариантов схем подключения в зависимости от характеристик оборудования и условий эксплуатации.
При монтаже автономной системы отопления различают 2 основных схемы подключения к центральным отопительным устройствам:
- К одноконтурному котлу
- К двухконтурному котлу.

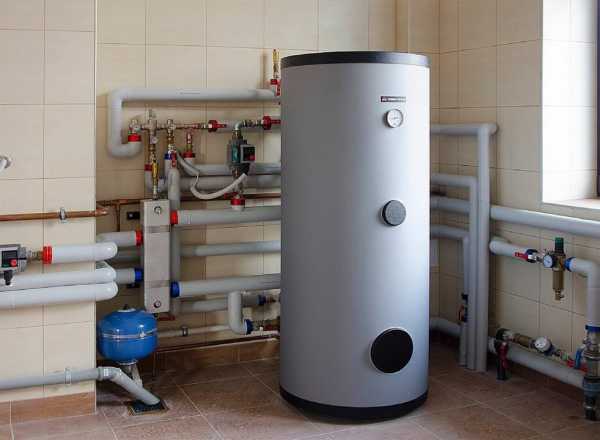

Подключение к одноконтурному котлу

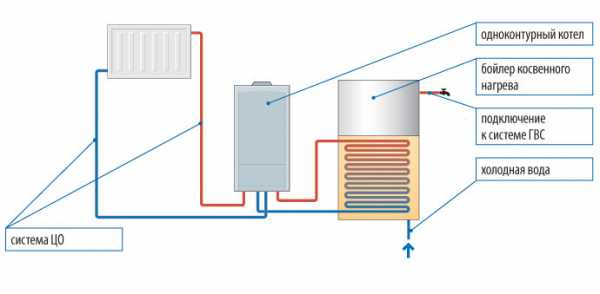

Существует 3 основных схемы подключения бойлера косвенного нагрева к газовому отопительному котлу:
- С помощью 3-х ходового смесительного клапана. Этот способ характеризуется четкой настройкой и работой встроенного термостата бойлера. При снижении температуры, в основном при большом водоразборе горячей воды, сигнал от термостата подается на 3-х ходовой клапан, в результате чего происходит подача теплоносителя в змеевик. После достижения температуры воды до заданного значения клапан перекрывается и происходит циркуляция теплоносителя в контуре отопления.
- Создание параллельных контуров с помощью насосной группы. Данная схема подключения подразумевает установку обратных клапанов для предотвращения смешивания потоков жидкости.
- Для более сложных систем, в которых задействованы несколько центральных отопительных устройств, а также большое число радиаторов отопления, несколько точек водоразбора, помимо установки насосной группы целесообразно использовать гидравлический распределитель. Он служит для четкого разделения контуров.
Подключение к двухконтурному котлу
Подразумевается 2 типа подключения устройства к двухконтурному котлу:
- С приоритетом отопления
- С приоритетом ГВС
Первый тип подразумевает традиционную последовательную схему подключения устройства к котлу. Второй тип характеризуется параллельным подключением оборудования с установкой дополнительных устройств, регулирующих температуру теплоносителя (термоголовки, контроллеры и т.д.)
Плюсы и минусы газовых бойлеров косвенного нагрева
Преимущества
- Экономия на энергоресурсах. Так как данное оборудование работает от газового котла и в большинстве случаев является энергонезависимым, то потребитель не затрачивает никаких средств для его работы.
- Высокая производительность вследствие постоянной циркуляции горячего теплоносителя в теплообменнике.
- Снижение накипи и солевых отложений вследствие поступающей в змеевик подготовленной воды от котла
- Более длительный срок эксплуатации по сравнению с другими типами оборудования
- Возможность организации нескольких точек разбора горячей воды постоянной температуры
Недостатки
- Высокая стоимость комплекта оборудования
- Требует большого пространства для монтажа. Идеальным вариантом является устройство отдельного помещения
- Обеспечение приготовления горячей воды только в отопительный период

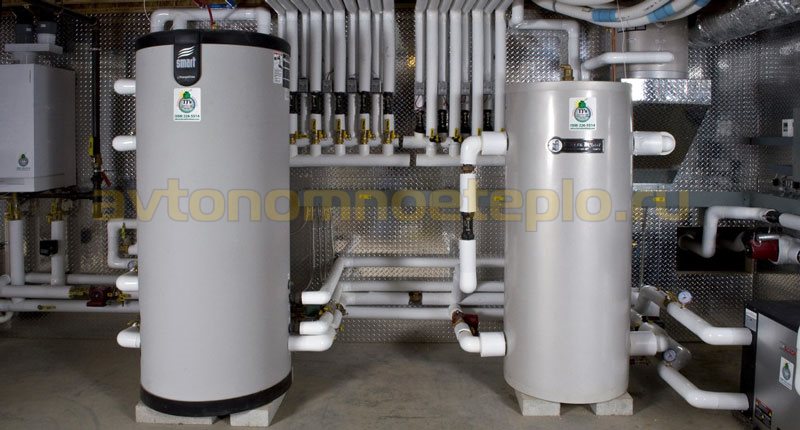

Как рассчитать и выбрать подходящую модель – советы
Газовый гидроаккумулятор косвенного нагрева предназначен для нужд сравнительно большой семьи, требующей относительного большого расхода горячей воды. Поэтому при приобретении данного оборудования следует четко определить свои потребности. От этого также зависит объем бака и производительность, являющиеся определяющими факторами его конечной стоимости.
Также следует обратить внимание на имеющуюся систему автоматики той или иной модели. От этого не только зависит удобство в эксплуатации, но и безопасность людей.
Универсальность подключения устройства к различным видам и маркам газовых котлов позволяет не зависеть от модели основного оборудования.
Материалы основных конструктивных элементов бойлера влияют на его срок эксплуатации. Предпочтительно если змеевик будет выполнен из латуни.
vodonagrevatel-boyler.ru
Сильные стороны бойлеров косвенного нагрева. Расчеты и подключение
Невозможно представить комфорт в современной жизни без бесперебойного горячего водоснабжения. Но как же быть тем жителям, которые проживают в домах, не подключенных к центральному горячему водоснабжению. Выходом из этой ситуации будет установка удобной и рациональной системы на базе бойлера с косвенным нагревом.
Почему бак косвенного нагрева
Большинство потребителей недоумевают, что при наличии установленных систем для отопления и нагрева горячей воды, зачем еще устанавливать дополнительное устройство для получения горячей воды? На первый взгляд заключение выглядит логичным и правильным, но только на первый взгляд. Так почему все-таки специалисты рекомендуют систему нагрева воды на безе бойлера косвенного нагрева. Мы постараемся объяснить в материалах этой статьи.
Назначение водяного бойлера
Бойлер конструктивно является устройством водонагревателя, способного обеспечивать бесперебойные потребности в горячей воде одновременно для нескольких потребителей. Конструктивные особенности бойлера позволяют осуществлять нагрев воды, при этом не использовать собственные источники тепла. Принципиальная схема бака косвенного нагрева нагрева предусматривает использование внешних теплоносителей:
- Газовых, электрических, твёрдотопливных и смешанных котлов;
- Систем центрального и другого отопления.
Приведем наглядный пример. Если вам потребуется горячая вода для работы на кухне, а другому домочадцу необходимо принимать горячую ванну. Согласитесь, что такой вариант, самая обычная тривиальная бытовая ситуация, когда система не может обеспечить одновременное потребление горячей воды несколькими потребителями. И выхода из этой ситуации два:
- Пользоваться горячей водой в порядке « живой очереди».
- Установить бойлер косвенного нагрева и забыть раз и навсегда об этих проблемах.

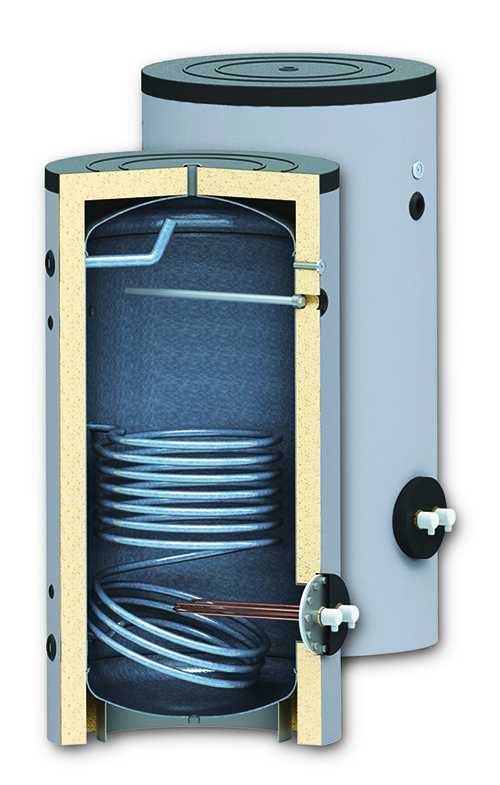

Устройство бака косвенного нагрева
Особого отличия от обычного водонагревателя косвенный бойлер не имеет. Внешне это симпатичный бак. Может быть достаточно солидного размера, все зависит от его объема. Бойлер состоит из: (корпуса, определенного утеплителя, основного прочного, нержавеющего бака, термометра, теплообменника — змеевика и магниевого анода).
Слой утеплителя, расположенный между корпусом и основным баком, представляет собой мощный термос, благодаря чему система практически не имеет потерь тепла — (2-3°С) за 24 часа. Процесс контроля и управления температурного режима позволяет постоянно поддерживать заданные температурные параметры горячей воды.

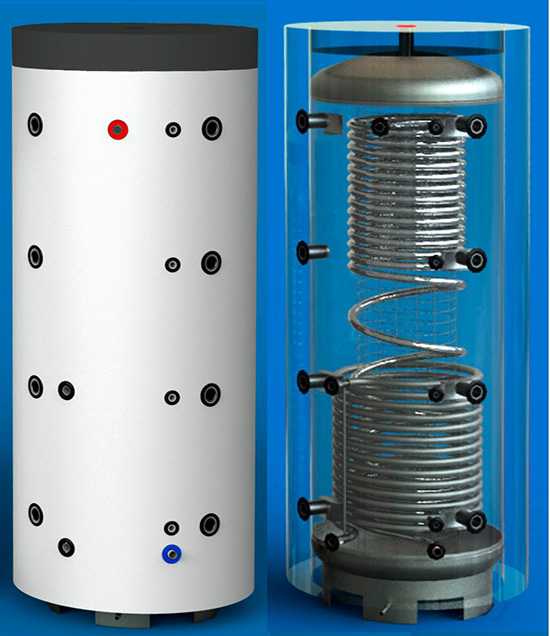

Отдельно стоит остановиться на устройстве теплообменника. Он представляет собой спираль особой конструкции из полой трубки (металл или латунь), установленной особым образом (обычно в нижней части внутри корпуса). Расположение теплоносителя имеет принципиальное значение для оптимального нагрева воды. При нагреве вода изменяет свою плотность, и более теплая поднимается в верхнюю часть бака. Такое расположение теплоносителя позволяет быстро и равномерно нагревать значительные объемы воды.
Главную угрозу для косвенного водонагревателя может представлять гальваническая коррозия. Чтобы этого не происходило, конструкция бойлера защищена магниевым анодом. Задача анода принять все электрохимические (реакции) воздействия на себя, защищая все остальные детали. Магниевый анод необходимо периодически менять.
Современные модели бойлеров оснащены альтернативными источниками тепла. Это комбинированные водяные бойлеры. Для неотопительного летнего периода бойлер используют для нагрева воды за счет электричества или газа. На рынке представлены бойлеры для нагрева воды, в которых используется источники солнечного света.
Принцип работы косвенного водонагревателя

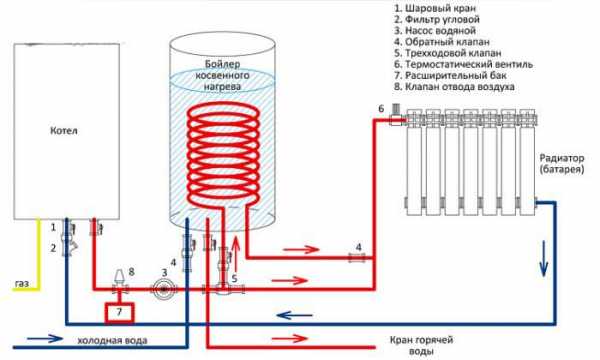

Схема подключения и принцип работы бойлера косвенного нагрева прост. Теплоноситель циркулирует по полой трубке за счет работы насоса и нагревает воду до заданной температуры. Вся система нагрева автоматизирована. После нагрева до установленной температуры, через контроль термодатчика, система отключает насос. Как только температура воды снизится до контрольного уровня, система включит насос и начнёт прокачивать теплоноситель до нагрева воды. Быстрая циркуляция теплоносителя и особое устройство бойлера позволяют постоянное обеспечение горячей воды для всех присутствующих источников потребления.

Удержание температуры происходит за счет принципа термоса. Между баком с горячей водой и корпусом бойлера все пространство заполнено утеплителем (пенополистирол или полиуретановая пена).
Конструкция водяного бойлера имеет входной и выходной патрубки. Горячая вода, как теплоноситель от котла, попадает через входной патрубок в змеевик и для циркуляции по системе нагрева. Через выходной патрубок горячая вода из бойлера подается к источникам потребления.
При покупке бойлера необходимо учитывать не только объемы одновременного и циклического потребления, но технические и энергетические возможности вашей системы отопления и водообеспечения. Чтобы не получилось так, что купленный бойлер не будет давать необходимых параметров. Также важно обращать внимание на конструктивную особенность водонагревателей. Они могут быть напольного крепления или настенного крепления. Здесь необходимо все рассматривать в комплексе:
- Для напольной нагревательной системы – выбираем бойлер напольной установки:
- Для настенной нагревательной системы – выбираем бойлер настенной установки.
Самый оптимальный вариант — приобретение и установка (системы отопления+ бойлер с косвенным нагревом) от одного производителя:
- Экономия при покупке комплекса оборудования;
- Более качественная установка и монтаж оборудования;
- Работы выполняются в более короткие сроки;
- Обслуживание комплексного оборудования требует гораздо меньших затрат.
Сильные и слабые стороны
Сильными качествами косвенных водонагревателей можно смело считать:
- Значительные объемы горячей воды и бесперебойная подача именно горячей, а не теплой воды.
- Одновременное обеспечение нескольких источников потребления горячей воды необходимой температуры.
- В отапливаемый период времени года, себестоимость нагретой воды самая минимальная по затратам. Так как нагрев происходит за счет уже полученного тепла от другого носителя (системы отопления).
- Нагрев воды в отличие от проточных нагревателей происходит без инертной задержки. Открыл кран – пошла горячая вода.
- В зависимости от наличия источников тепла, можно применить несколько вариантов энергоносителей, включая солнечную энергию.
К слабым сторонам можно отнести:
- Требуются дополнительные финансовые вложения. Водяной бойлер работает в комплексе с другим оборудованием.
- Для первоначального нагрева бойлера потребуется значительное время. На этот период нагрева может снижаться температура обогрева дома.
- Бойлер необходимо устанавливать в одном помещении с системой обогрева. Объёмы помещения должны обеспечивать полноценную установку и системы отопления и бойлера.
Расчет бойлера косвенного нагрева
Главным параметром для выбора бойлера будет являться объем его бака. Объем необходимо рассчитывать из ваших потребностей в потреблении горячей воды. Для этого достаточно общепринятые санитарные нормы необходимые для одного человека, умножить на число ваших иждивенцев.
Усредненные нормы потребления горячей воды:
- Умывание: 5-17 л;
- Для кухни: 15-30 л;
- Принять водные процедуры: 65-90 л;
- Горячая ванна: 165-185 л.
Следующий момент — это конструкция полой трубки теплоносителя. Лучший вариант — съёмный змеевик, выполненный из латуни высокого качества. Это важно для обслуживания. Съемный теплоноситель (змеевик) вы сможете в любой момент снять для прочистки или замены.
На долговечность работы бойлера существенное влияние оказывает материал бака. Лучший вариант — нержавеющая сталь высокого качества. Это будет несколько дороже, но в результате вы только выиграете.
И конечно от качества утеплителя будет лучше эффект термоса. Вода не будет быстро остывать. Здесь рекомендации – строго не экономить, Только полиуретан высокого качества.
Заключение
В рамках одной статьи невозможно отметить все аспекты для выбора бойлера с косвенным нагревом. Мы отразили только самые важные моменты исходя из практики и отзывов реальных потребителей. Вся информация представлена из открытых источников и не носит рекламного характера. Только практические советы и рекомендации. Мы надеемся, что это будет для вас полезным. И вы не сделаете ошибки и не понесете дополнительные затраты.
Подходите к решению данной задачи комплексно. Изучите как можно тщательнее материал, проконсультируйтесь со специалистами и менеджерами компаний поставщиков данного оборудования. И сделайте свой правильный выбор.
eurosantehnik.ru
Как выбрать бойлер косвенного нагрева?
Выбор бойлера косвенного нагрева происходит на основании следующих параметров:
- Мощность котла. В водонагревателях косвенного нагрева есть значение максимальной температуры воды теплоносителя и мощности теплообменника.
При этом учитывается, что энергия расходуется как на обогрев помещения, так и на водонагреватель. Если котел 24 кВт, на отопление можно рассчитать 15 кВт, значит сюда подойдет бойлер с максимальной мощностью 9 кВт. Соответственно, если котел на 29 кВт, водонагреватель можно брать на 14 кВт.
Также выбор зависит от типа отопления и того, сколько оно будет потреблять энергии. Чем больше расходуется тепла на отопление, тем меньше будет идти на нагрев воды. - Какой объем бака. Этот параметр рассчитывается по количеству проживающих в доме людей и потребностям. Для семьи из трех человек будет достаточно емкости от 100 литров для бытовых нужд и приема душа.
Если же вы планируете набирать полную ванну, то надо брать минимум двухсотлитровую модель. Для дома, который вы используете как дачу, и бываете в нем редко, подойдет небольшой объем.
Следует подобрать оптимальное соотношение мощности и объема, так как чем больше воды в баке и меньшая мощность котла, тем дольше она нагревается.
При подключении к твердотопливному котлу, придется устанавливать дополнительную систему управления. А есть универсальные устройства, подходящие под любой вид теплоносителя.
Настенный бойлер косвенного нагрева в разрезеЧем большая площадь теплообменника, тем меньшее время требуется для нагрева. Например, модель на 120 литров с площадью теплообменника 1 кв. м. нагревает весь объем всего за 30 – 40 минут.
Дополнительным преимуществом является возможность снятия теплообменника – это позволит очищать его от накипи.
Прямоугольный бойлер косвенного нагреваПо форме они бывают цилиндрические, кубические и прямоугольные. Иногда производители выпускают пары из котлов и бойлеров, которые внешне похожи и впоследствии располагаются рядом.
Бываю настенные и напольные модели. Обычно настенные бойлеры выпускают с объемом не больше 200 литров, так как они много весят.В теплое время года при выключенном отоплении вода будет греться от электричества. Зимой ТЭН можно снять, чтобы на нем не образовывалась накипь.
Бойлер косвенного нагрева с двумя контурамиЭто позволит быстрее нагревать воду и еще больше экономить. Такие бойлеры оснащены переключателями, позволяющими выбирать, какой теплообменник будет работать.
После того, как вы определились с основными параметрами требуемого накопительного водонагревателя, выбирается фирма производитель. Одними из самых надежных считаются фирмы Бакси, Дражице и Атлантик.
boilervdom.ru
Калькулятор расчета мощности накопительного водонагревателя
Как подобрать объем и мощность нужного водонагревателя накопительного?
Чтобы правильно подобрать необходимый бойлер Вам достаточно знать расход необходимой горячей воды за час и период простоя, когда расход воды минимальный и есть возможность согреть и накопить горячую воду для дальнейшего потребления. Дальше достаточно выбрать необходимый объем и мощность водонагревателя или бойлеры в таблице калькулятора мощности водонагревателя, представленной ниже.
Также Вы можете позвонить к нам по номеру: 8 (495) 222-96-98 и наш специалист поможет Вам в подборе необходимого водонагревателя.
Расчет объема накопительного водонагревателя , литров
| |
| Объем смешанной воды, л. |
| Объем водонагревателя, л. |
| При среднесменном потреблении за 1 час | При пиковом потребленим в течении 1-го часа | При пиковом потребленим в течении 2-х часов | |
| Объем смешанной воды, л. | |||
| Объем водонагревателя, л. |
| Необходимая мощность для нагрева водонагревателя за: |
| При среднесменном потреблении за 1 час, литров/час |
| При пиковом единовременном потребленим в течении 1-го часа, литров/час |
| При пиковом единовременном потребленим в течении 2-x часов, литров/час |
| Необходимая мощность для нагрева водонагревателя за: | 1 час | 2 часа | 3 часа | 4 часа | 5 часов | 6 часов | 7 часов | 8 часов | 9 часов |
| При среднесменном потреблении за 1 час, литров/час | |||||||||
| При пиковом единовременном потребленим в течении 1-го часа, литров/час | |||||||||
| При пиковом единовременном потребленим в течении 2-x часов, литров/час |
Расчета необходимой мощности водонагревателя, кВт/час
Расчета времени нагрева ,час
| Площадь змеевика, м2 | Эквивалент мощности, кВт | 1000 литров | 1500 литров | 2000 литров | 3000 литров | 5000 литров | 7500 литров | 10000 литров |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 10,2 | 6ч23м | 9ч35м | 12ч47м | 19ч11м | |||
| 1 | 20,4 | 3ч11м | 4ч47м | 6ч23м | 9ч35м | 15ч59м | 24ч | |
| 1,5 | 30,6 | 2ч7м | 3ч11м | 4ч15м | 6ч23м | 10ч39м | 15ч59м | 21ч19м |
| 2 | 40,8 | 1ч35м | 2ч23м | 3ч11м | 4ч47м | 7ч59м | 11ч59м | 16ч |
| 2,5 | 51 | 1ч16м | 1ч56м | 2ч32м | 3ч50м | 6ч23м | 9ч35м | 12ч47м |
| 3 | 61,2 | 1ч3м | 1ч35м | 2ч7м | 3ч11м | 5ч19м | 8ч | 10ч39м |
| 3,5 | 71,4 | 54м | 1ч22с | 1ч50м | 2ч45м | 4ч34м | 6ч52м | 9ч9м |
| 4 | 81,6 | 47м | 1ч11м | 1ч35м | 2ч23м | 4ч | 6ч | 8ч |
| 5 | 102 | 37м | 57м | 1ч16м | 1ч54м | 3ч11м | 4ч47м | 6ч23м |
| 6 | 122,4 | 31м | 47м | 1ч3м | 1ч35м | 2ч39м | 4ч | 5ч19м |
| 7 | 142,8 | 27м | 40м | 54м | 1ч22м | 2ч16м | 3ч25м | 4ч34м |
| 8 | 163,2 | 23м | 35м | 47м | 1ч11м | 2ч | 3ч | 4ч |
| 9 | 183,6 | 21м | 31м | 42м | 1ч3м | 1ч46м | 2ч39м | 3ч32м |
| 10 | 204 | 18м | 28м | 37м | 57м | 1ч35м | 2ч23м | 3ч11м |
| 12 | 244,8 | 15м | 23м | 31м | 47м | 1ч19м | 2ч | 2ч39м |
| 15 | 306 | 12м | 18м | 25м | 37м | 1ч3м | 1ч35м | 2ч7м |
| 18 | 367,2 | 10м | 15м | 21м | 31м | 52м | 1ч19м | 1ч46м |
| Площадь змеевика, кВт | 1000 литров | 1500 литров | 2000 литров | 3000 литров | 5000 литров | 7500 литров | 10000 литров |
|---|---|---|---|---|---|---|---|
| 15 | 4ч20м | 6ч31м | 8ч41м | 13ч3м | 21ч45м | 32ч37м | 43ч30м |
| 30 | 2ч10м | 3ч15м | 4ч20м | 6ч31м | 10ч52м | 16ч18м | 21ч45м |
| 45 | 1ч26 | 2ч10м | 2ч53м | 4ч20м | 7ч15м | 10ч52м | 14ч30м |
| 60 | 1ч4м | 1ч37м | 2ч10м | 3ч15м | 5ч25м | 8ч9м | 10ч52м |
| 75 | 52м | 1ч18м | 1ч44м | 2ч15м | 4ч20м | 6ч31м | 8ч41м |
| 90 | 43м | 1ч4м | 1ч26м | 2ч10м | 3ч37м | 5ч25м | 7ч15м |
| 105 | 37м | 55м | 1ч14м | 1ч51м | 3ч6м | 4ч39м | 6ч12м |
| 120 | 32м | 48м | 1ч4м | 1ч37м | 2ч42м | 4ч4м | 5ч25м |
| 135 | 28м | 43м | 57м | 1ч26м | 2ч24м | 3ч37м | 4ч49м |
| 150 | 25м | 39м | 52м | 1ч18м | 2ч10м | 3ч15м | 4ч20м |
| 165 | 23м | 35м | 47м | 1ч10м | 1ч58м | 2ч57м | 3ч57м |
| 180 | 21м | 32м | 43м | 1ч4м | 1ч48м | 2ч42м | 3ч37м |
spb.goppo.ru
Как выбрать бойлер косвенного нагрева для частного дома
Если вы цените комфорт в своем доме и любите часто пользоваться горячей водой, то рано или поздно перед вами станет вопрос выбора такого удобного и экономного устройства, как бойлер косвенного нагрева.
Схема бойлера косвенного нагрева
- Термометр. Рабочий термостат с наружным блоком управления;
- Стальной эмалированный резервуар;
- Гильза рабочего и предохранительного резервуара;
- Кожух водонагревателя;
- Полиуретановая изоляция без фреона;
- Трубчатый теплообменник;
- Отверстие выпуска;
- Трубка впуска холодной воды;
- Циркуляция;
- Магниевый анод;
- Трубка выпуска теплой воды;
- Крышка электроподсоединения.
Схема подключения бойлера косвенного нагрева к котлу
Зачем нужен бойлер косвенного нагрева?
В отличие от других видов водонагревателей, он позволяет получить воду заданной температуры во всех водоразборных точках даже при их одновременном использовании. Вам не нужно будет согласовывать время принятия душа с другими членами семьи, боясь резких перепадов температуры из-за неожиданного включения крана на кухне. У многих моделей есть возможность подключения рециркуляционного контура, позволяющего получать горячую воду сразу без предварительного сливания. В больших частных домах с несколькими ванными комнатами, а также при наличии джакузи такой бойлер просто незаменим.
Важным преимуществом бойлера косвенного нагрева является отсутствие затрат на источник энергии. Во время отопительного периода подогрев осуществляется за счет теплоносителя системы отопления, летом же возможна установка дополнительного ТЭНа. У некоторых производителей, например, Meibes, в линейке водонагревателей есть модели, которые могут работать в системах с возобновляемыми источниками энергии. По начальным затратам бойлер косвенного нагрева с одноконтурным котлом будет однозначно дороже, чем двухконтурный котел, но эта разница с лихвой окупится комфортом и экономией в процессе эксплуатации.
Как выбрать объем бойлера?
Как показывает практика, в среднем для семьи из 4 человек вполне достаточно 140 л, если же вы любите принимать ванны, то необходимая емкость возрастает до 200 л. Более точное определение возможно, исходя из анализа привычек водопотребления конкретной семьи с учетом следующих среднестатистических расходов:
- Бритье и умывание — 6–17 л;
- Мытье посуды — 20–25 л;
- Душ — 60–90 л;
- Ванна — 160–180 л.
При выборе объема необходимо также учитывать, что малая емкость нагреется быстро, а в водонагревателе на 200 л первичный подогрев воды может длиться до 6 часов. Бойлеры с приоритетом работы на контур горячего водоснабжения имеют меньший объем, чем греющиеся раз в сутки, но необходимо учитывать продолжительность нагрева, чтоб не мерзнуть в доме пока греется вода.
Материал бойлера тоже играет важную роль. Если он выполнен из нержавеющей стали, то допустимая температура нагревания составляет 90 °С, что позволяет принять необходимый объем вдвое меньше требуемого, а необходимую производительность получить за счет разбавления «кипятка» до комфортной температуры 45 °С. В результате будет сэкономлено место в доме и уменьшится расход энергии на нагрев. При этом емкость для воды надежно защищена от коррозии и не требует замены магниевых анодов каждый год.
Нужно ли учитывать марку котла при выборе бойлера?
От гармоничности тандема «котел-бойлер» зависит эффективность производства тепла и горячей воды. Обычно подключение производится к одноконтурному котлу. С его мощностью тесно связано качество функционирования системы отопления во время работы бойлера и скорость подогрева воды. Чем выше мощность котла, тем быстрее будет происходить нагрев. Ее нехватка может привести к тому, что часть объема бойлера будет использоваться неэффективно, и с водонагревателем на 200 л вы получите тот же расход, что и при 140 л.
Ориентировочные данные по соответствию мощности котла для наиболее популярных в частных домах небольших моделей, приведены в таблице:
| Емкость водонагревателя, л | 80 | 100 | 120 | 140 | 200 |
| Мощность котла, кВт | ≥16 | ≥16 | ≥23 | ≥23 | ≥33 |
Любители подолгу нежиться в ванной могут вообще ничего не считать и брать для себя бойлер косвенного нагрева максимально возможного объема. Подключение дополнительного водонагревателя может осуществляться и к двухконтурному котлу, если опыт эксплуатации показал, что он не может полноценно обеспечить потребности семьи в горячей воде. При этом имеющийся запас мощности положительно скажется на скорости нагрева воды.
Какую марку бойлера выбрать и где купить?
Среди самых востребованных торговых марок оборудования для нагрева воды можно выделить Wolf, Meibes, Hortek. На нашем сайте вы найдете подробное описание имеющихся моделей каждого из производителей. Все они имеют необходимые сертификаты. В зависимости от характеристик места будущей установки, требуемых габаритов и объема бойлера можно подобрать настенный или напольный вариант исполнения. Купить понравившееся оборудование можно в один клик. Объекты любого уровня сложности будут укомплектованы в кратчайшие сроки и по приемлемым ценам. Возможны различные способы оплаты, есть гибкая система скидок. Цена бойлера зависит от объема накопительного бака, материала змеевика и корпуса, а также наличия элементов защиты и дополнительных опций.
Продукция известных европейских брендов Wolf, Meibes и Hortek в сочетании с мастерством нашего персонала способна удовлетворить самые изысканные требования любого заказчика. Специалисты компании ООО «СТОКЕР» имеют профильное образование и большой практический опыт, что позволяет обеспечить профессиональные исчерпывающие консультации, качественный шеф-монтаж, гарантийное и послегарантийное обслуживание.
Выводы
Выбор бойлера косвенного нагрева для частного дома очень ответственное дело. Он зависит от многих факторов и имеет ряд нюансов. От того, насколько он окажется правильным, зависит как удобство пользования горячей водой, так и тепло в доме.
Если у вас остались сомнения в выборе, отправьте сообщение или закажите бесплатный звонок или позвоните нам по телефонам представленным на сайте. Наши инженеры помогут подобрать наилучшее решение в вашей ситуации. Именно так вы гарантировано получите наиболее подходящее качественное оборудование с оптимальным соотношением цены и качества.
stoker.su
Бойлер косвенного нагрева своими руками: устройство самодельного бойлера
Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.
Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.
Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.
Содержание статьи:
Устройство бойлера косвенного нагрева
По сути, аппарат представляет собой обычный теплообменник.
Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик.
Водонагревательное устройство – бойлер косвенного нагрева – часто используется для организации горячего водоснабжения в условиях частных домовладений, на дачах и в загородных домах
Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя – змеевик.
Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.
Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом
Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.
Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.
С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата
Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.
Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.
Проект и монтаж своими руками
Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.
Выбор накопительной емкости
Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.
Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии
Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.
Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.
Подходящими материалами можно считать:
- алюминий;
- нержавеющую сталь;
- специальные полимеры.
Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.
На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.
Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход
Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.
Расчет длины змеевика
Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.
Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда
Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:
L = Q / D* (Tг – Тх) * 3,14
Буквенные обозначения здесь:
- L – длина трубки,
- Q – тепловая мощность змеевика,
- D – диаметр трубки,
- Tг – температура горячей воды,
- Tх – температура холодной воды.
Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.
Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.
Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.
Изготовление и обработка змеевика
Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.
Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.
Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм
В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.
Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.
Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.
Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит: (500 – 500/10) = 450 мм.
Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда
На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:
- Получить ровный срез на концах трубы, обработав их труборезом.
- Надеть на концевые части трубы обжимные гайки.
- Обработать края трубы развёрткой.
- Установить фитинги и плотно подтянуть их к трубе гайками.
Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.
Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.
В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.
Подготовка бойлерной емкости
Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.
Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.
Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности
После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.
Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.
При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.
Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа
На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.
Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.
Инструкция по подключению и запуску системы
Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.
Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.
Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр
Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.
Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.
Выводы и полезное видео по теме
Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.
Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.
К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.
Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.
