Подбор насосов wilo по производительности и напору – WILO

Рассчитываем производительность насосов: технические характеристики

Производительность насоса, обозначаемая в расчетной формуле буквой Q, показывает тепло в тех количествах, которое перемещается на протяжении одной единицы времени.

Формулу следует написать так:

q=0.86r/tf-tr

• q является расходом тепла кубического метра в час;
• r – мощность тепла для помещения;
• tf – температура, подающая для системы;
• tr – температура, выходящая.

Европейские страны рассчитывают потребительское тепло, выходя из таких параметров:

• 100 ватт на 1 квадратный метр в маленьком частном доме;
• 70 ватт на 1 квадратный метр в многоквартирный дом.

Если вы проводите расчет насоса для отопления в дом, где плохая изоляция тепла, то показатели увеличиваются. Если дело касается дома с хорошей изоляцией тепла, тогда показатели е должны превышать 45-53 ватт на метр.

Рассчитывает гидравлическое сопротивление: инструкция

Следующим не менее важным показателем считают гидравлическое сопротивление, которое преодолевается насосом. Первым делом рассчитывается высота при всасывании наносов, для этого понадобится формула гидравлического сопротивления:

h=1.3*(r1l1+r2l2+z1+z2+…+zn)/10 000

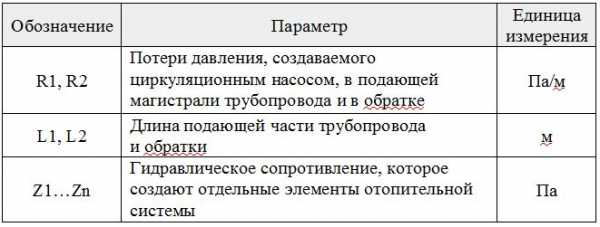

В данной формуле гидравлического сопротивления следуют такие разъяснения обозначений:

• r1, 2 давление, которое теряется выходя или попадая в систему;
• l1, 2 – длина подающей и обратной линии трубы;
• z1, 2, n – единица сопротивления каждого элемента.

Важно! Имея такие данные, вы сможете легко сделать расчет циркуляционного насоса для системы отопления и выбрать необходимое оборудование для теплой температуры в вашем доме.

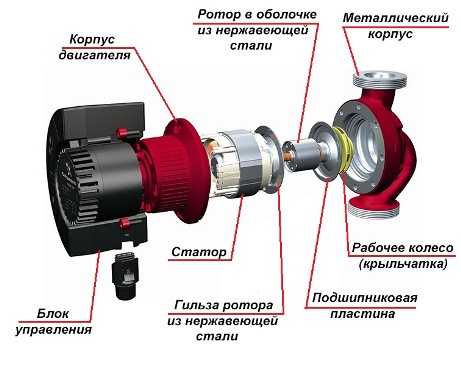

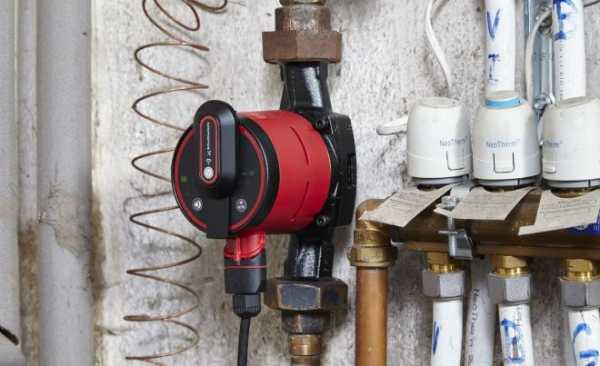

Скорости циркулярных насосов с ротором

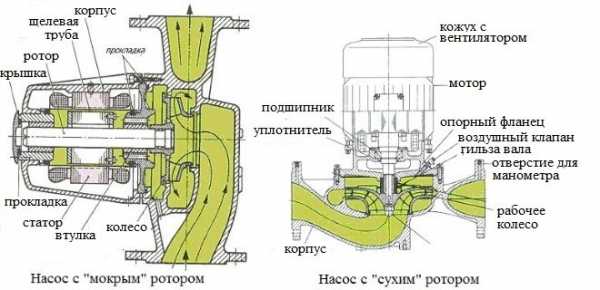

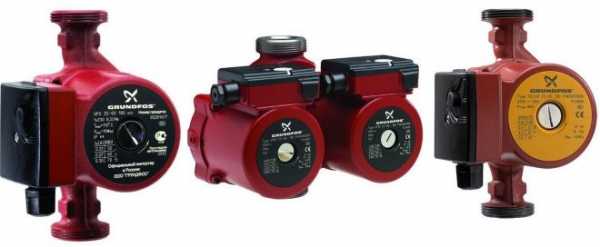

Циркуляционный насос для системы отопления современного образца имеет возможность регулировать скорости при работе котла. В основном модель оснащена регулятором переключения трех скоростей с возможной корректировкой, изменяя температуру входящего тепла в здание. Если в доме становится холодно, мощность насоса становится больше, и он быстрее нагревает воздух, а если в доме стает слишком тепло, то работа уменьшается, и в доме комфортно и не жарко.

Чтобы переключить скорость с первой на вторую, а из второй на третью, воспользуйтесь рычагом, который находится с одной стороны корпуса устройства. Циркуляционный насос для отопления лучше выбирать такой, чтоб в нем была регулировка работы скоростей с автоматическим режимом, и возможность переключаться самостоятельно в том случае, когда температура стает выше или ниже.

Мы привели вам несколько вариантов, по которым можно провести расчет и подобрать насос по расходу и напору. Существует много других техник и методик вычисления.

Совет: подобрать циркуляционный насос для отопления с хорошими характеристиками, функциональность и ценой, лучше всего обратится за помощью к специалистам, которые в этом хорошо разбираются.

Купите маленький циркуляционный насос с небольшими мощностями, так, как брать с высокой мощностью не обязательно, это принесет больше затрат, да и в небольшом жилом доме он не нужен.

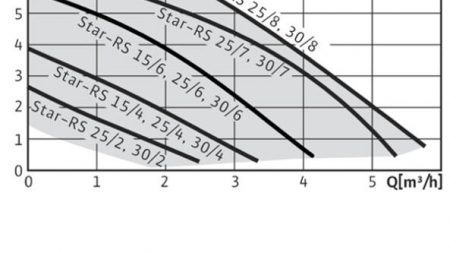

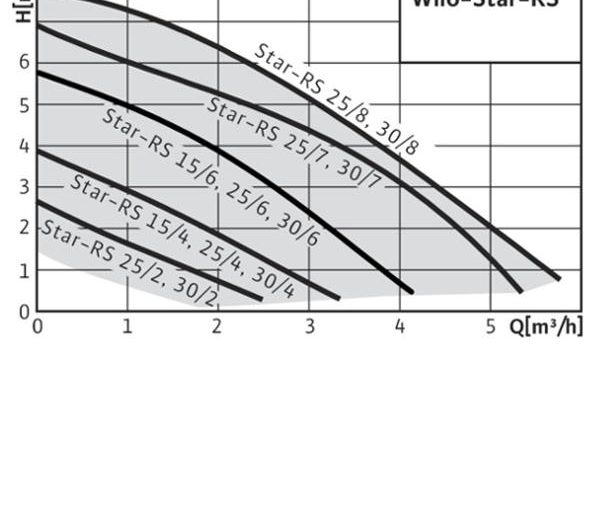

Если у вас на руках есть необходимое количество расчетов, изучите напорные и расходные характеристики всех интересующих вас моделей, обратите внимание на скорость каждого из них. Для простоты понимания предоставляем вар рисунок, где можно ознакомиться с характеристиками устройств и полезной мощность насоса.

Те показатели, которые нужны, мы обозначили буквой А, а точка В означает реальность предоставленных данных в определенной модели. Все зависит от расстояния, и чем ближе точки будут друг к другу, тем определенные модели больше подходят для многоквартирного дома или частного сектора.

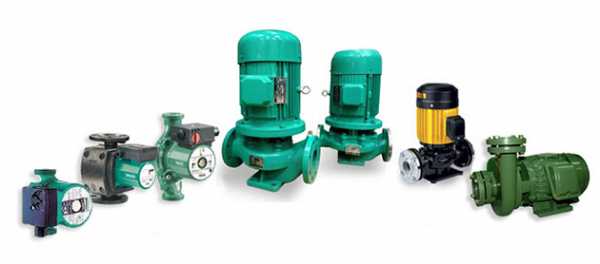

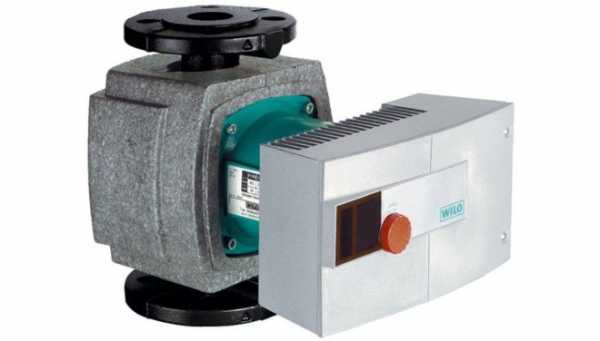

Насосы Вило

Насосы wilo являются надежными устройствами, которые используются в инженерных системах нынешнего времени. Отличаются они сбалансированной конструкцией и высокими требованиями относительно систем кондиционирования и отопления. Циркуляционный насос для отопления Wilo способен составить конкуренцию всем насосам.

Основные технические характеристики насоса вило:

1. Устройство выдерживает температуры от -9 С до 105 С.
2. Подключается к электричеству больше 220 В.
3. Оснащен хорошим классом защиты.
4. С отличным резьбовым соединением.
5. Максимальное давление при работе 11 бар.
6. Отличные подпоры к всасывающим патрубкам.

Совет: перед тем, как осуществить подбор насосов, проконсультируйтесь с продавцом, расскажите о квадратуре дома, какое вы хотите сопротивление мощностей, а также обратите внимание на представленную модель.

Несколько важных нюансов

1. Перед выбором уделяйте внимание производительности, чтоб рассчитать ее используйте формулу кпд насоса: КПД= подачу воды*напор*плотность жидкости/постоянный коэффициент(3670)*мощность насоса.
2. Чтоб сделать расчет мощности насоса, возьмите мощность котла и приравняйте с объемом пропускающей воды за 60 секунд. Таким образом, у вас получится расчетная мощность.
3. Определите расход жидкости на определенных участках циркуляции.Возьмите мощность отопительного радиатора и приравняйте с известными данными.
4. Если вы хотите знать, как рассчитать параметры насоса, возьмите среднюю скорость жидкости в трубопроводе, и приравняйте к 1500 см/секунду.
5. Подбор трубопроводов осуществляйте в наличием высокого гидравлического сопротивления, а также с хорошей мощностью. Если труба с небольшим диаметром, то высокопроизводительные устройства не понадобятся.

Совет: Если вы начали слышать нехарактерные звуки в устройстве, значит, в нем поломалась какая-то дела, чтоб котел полностью не пришел в неисправное состояние, рекомендуем вызвать мастера по гарантийному обслуживанию. Он в раз найдет проблему и решит ее, чтоб вам не пришлось в холодное время года временно сидеть без тепла.

Выбирайте только качественные насосы

Монтаж

1. Установка расширительной емкости выше системы на 75 см, такой способ считают самым удобном, который спасает в случае доустановки.
2. Поставьте емкость таким образом, чтоб верхние части трубопровода размещались в нагнетающей зоне. Такой метод следует использовать тогда, когда трубы идут с наклоном к котлу. В ходе работы воздушные пузыри двигаются в потоках жидкостей с напором, который создается под действием силы насоса.
3. Устанавливается самая высокая точка системы на точке удлиненного стояка. В таком процессе не обойтись без нюансов: трубопроводы подвергаются переделыванию , что является затратным и сложным процессом.
4. Затем следует очередь переноса расширительных емкостей и частей труб в место, где происходит всасывание насоса, недалеко от патрубка. Это является оптимальным в работе теплоносителей и циркуляции воздуха.
5. Монтаж циркуляционных насосов в подающие части труб после точки расширительных емкостей. В таком методе крепятся е все модели отопительных оборудований из-за высокотемпературной зоны. Применять следует для таких моделей, которые справятся с условиями работы.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, расчеты и формулы, а также другая полезная информация, решили ваши проблемы, и помоги определиться с выбором необходимых деталей для системы отопления дома. Циркуляционный насос Wilo пользуется большой популярностью.

trubexpert.ru

Таблица выбора циркуляционных насосов «WILO» для систем отопления

Таблица выбора циркуляционных насосов «WILO» для систем отопления в зависимости от тепловой мощности системы и площади помещения.

Последняя цифра в марке насоса указывает на максимальный напор в метрах нагнетаемый насосом. Для насосов серии RL. напор указан в дециметрах. Для электронных насосов напор, поддерживаемый насосом, устанавливается вручную в диапазоне указанном в маркировке. Насосы, маркированные буквой Е, имеют электронное регулирование числа оборотов, все остальные насосы имеют 3-х скоростной ручной переключатель частоты вращения, рабочие параметры для которых обозначены на максимальной скорости вращения.

Выбор насоса для системы отопления в зависимости от тепловой мощности и требуемого напора

Документация по насосному оборудованию

heatsim.narod.ru

Подобрать насос по расходу и напору



Подбор насоса

Как подобрать насос по параметрам «расход» и «напор».

Форма подбора насоса представляет собой набор полей с фильтрами отбора.

Любое поле фильтра подбора насосов можно не заполнять, если в этом нет необходимости.

В группе полей «Конструкция насоса» опции сгруппированы в разных терминологиях. Вибрать можно только в одном поле, остальные автоматически обнулятся.

Переключатель «Подсоединение» позволяет отфильтровать насосы з муфтовым подсоединением от насосов с фланцевым подсоединением. Муфтовое подсоединение в контексте подбору это соединение с помощью резьбы любого вида как внешней, так и внутренней. Насоси, которые имеют в качестве опции дополнительные резьбовые фланцы, также считаются муфтовыми. Фланцевое подсоединение в контексте подбора это любое фланцевое подсоединение, включая овальные фланцы.

Переключатель «Двигатель» позволяет отфильтровать насосы с трехфазным двигателем от насосов с однофазным двигателем. Напряжение питания игнорируется.

Флажок «Только склад» позволяет отфильтровать заказные насосы от насосов, которые могут находиться на складе в Украине. Критерий не стопроцентний, показывает только тенденцию.

Флажок «Рекомендуемые» отфильтрует насосы с хорошим соотношением цена / качество. Фильтр очень субъективный, поскольку основывается только на нашем личном мнении.

Поля «расход» и «напор» имеют дополнительную опцию «приоритет». Она указывает на то, какой параметр должен рассчитываться точно, то есть если «приоритет» установлен на «расход», то в результаты подбора попадут насосы, гидравлическая характеристика которых по расходу будет точно соответствовать запросу, а по напору -15+40% от запрашиваемой.

В результаты подбора выводится список насосов, подходящих по гидравлическим и другим параметрам, указан производитель.

По ссылке на наименовании можно перейти на страницу описания модели.

Обращаем Ваше внимание на то, что форма подбора насосов не учитывает уровень качества, ценовую политику производителей, популярность моделей, сроки поставки и т.п. ньюансы, важные для принятия решения о покупке конкретной модели.Для получения этой дополнительной информации рекомендуем обратиться по телефонам (050) 8132514, (096) 6980735,(0542) 640632 либо отправить запрос при помощи формы.

Подбор насоса по параметрам

Источник: www.ftg.com.ua

Расчёт и Подбор центробежного Насоса по параметрам

Заполните ниже приведенную форму, и в результате online расчёта будет подобран список центробежных насосов соответствующих заданным параметрам.

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

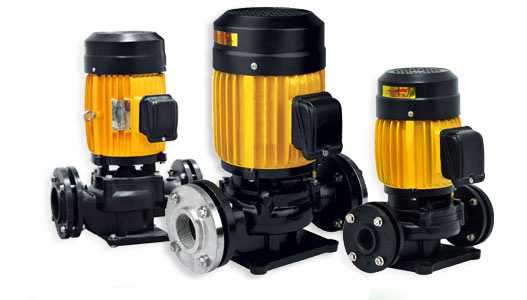

Подбор центробежного насоса

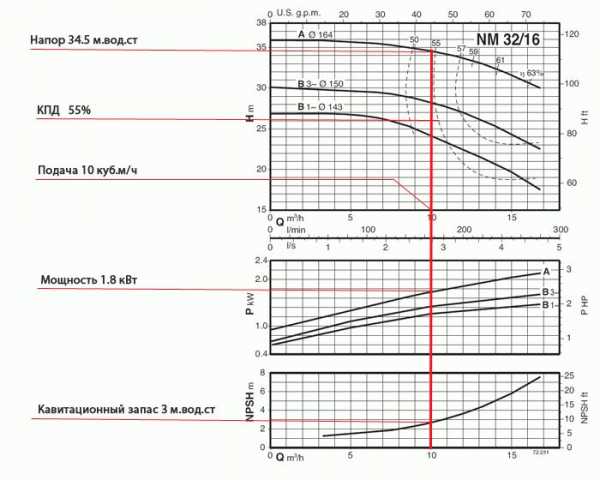

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается.

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Расчёт параметров центробежных насосов

Расчёт и Подбор центробежного Насоса по параметрам Online

Источник: www.ktto.com.ua

Расчет мощности насоса для скважины

В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему подачи воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн — калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

• глубину;
• качество воды;
• объем воды, перекаченный за единицу времени;
• расстояние от уровня воды до поверхности грунта;
• диаметр трубы;
• ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических — ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Советы специалистов по эксплуатации насосов

Что же еще нужно знать человеку, дабы качественно установить систему водоснабжения в доме? Насосы бывают нескольких типов: погружные, поверхностные, в виде станций.

1. Поверхностные — имеют невысокую стоимость, рассчитаны на работу без погружения в жидкость. Рекомендованы для работы до 7 метров, в противном случае вода будет грязной и некачественной.

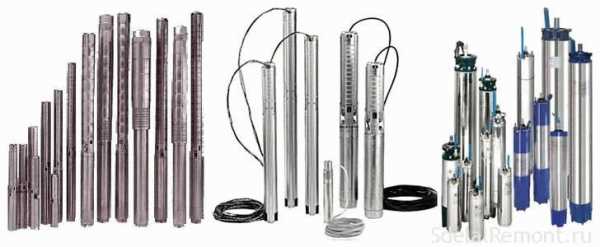

2. Погружные – центробежные, надежные и производительные, помогают эффективно очистить воду от песка. На сегодняшний день это самые популярные и востребованные модели. Винтовые – работают не только в домашних условиях, но и в открытых водоемах.
3. Насосные станции.

Важно: недопустимо экономить на мощности насоса, таким образом, автономная система не сможет качественно промывать фильтры очистки, запуская дом грязную воду. Также нужно учитывать, что некоторые производители в паспорте изделия указывают максимальные характеристики товара, а нужно обращать внимание на номинальные параметры — рабочие, дабы производительность была в норме, без подводных камней и других неприятностей.

Перед тем как сделать расчет мощности насоса для скважины, нужно позаботиться о качестве системы труб, которые будут пропускать воду при определенном напоре. Это металлические и полипропиленовые изделия. Последние — гораздо чаще используются в быту, но имеют низкую устойчивость при перепадах температур и давлении в системе.

Внимание: насос выбирается на долгое время, а потому важно хорошо ознакомиться со всеми рынковыми предложениями, выбирая известные марки с наличием сервисных центров по ремонту и обслуживанию Вашей системы.

Совет: лучше брать насос с автоматикой, если мотор перегреется, система самостоятельно остановится, в противном случае – выйдет из строя.

Делайте расчеты мощности погружного и поверхностного насоса для скважины на нашем сайте, и экономьте время при установке водонапорного агрегата.

Калькулятор расчета мощности насоса для скважины: погружные, поверхностные

Источник: sdelalremont.ru

Подбор скважинного насоса.

Для правильного подбора скважинного насоса необходимо знать и понимать некоторые важные харакретистики насосок. В первую очередь необходимо знать, насосы, которую качают воду из скважин и колодцев, бывают таких видов — скважинные, погружные, самовсасывающие. В этой статье речь пойдет о скважинных насосах, которые отличаются от остальных увеличенной мощностью, компактностью, большим потенциальным объемом перекачиваемой воды. И самое главное отличие скваженных насосов от простых наружных (поверхностных) насосов в методике их монтажа: насос располагается в самой в скважине.

Для расчёта мощности насоса для скважин на воду вы можете воспользоваться калькулятором расчета мощности насоса для скважин на воду.

Ввиду агрессивности среды и малого доступного пространства такие насосы изготавливают небольшого размера из нержавеющей стали либо композита. Однако при этом мощности достаточно для подъема воды с глубины до 650 м.

Для правильного подбора скважинного насоса важно знать какой объем воды ему придется поднимать. Это зависит от требований жителей дома (душ, раковина, унитаз и т.д.). для начала вычисляется проектное значение максимального (секундного либо часового) расхода при помощи формулы: Q_max = EQ_n , где Q_n – значение расхода воды через конкретный санприбор.

Нормативные расходы санитарных приборов.

Подбор скважинного насоса

Источник: www.calc.ru

Библиотека статей на профессиональную тему

Подбор насоса для системы отопления по параметрам: напор, расход, рабочая точка насоса и системы

Все чаще в бытовом и промышленном секторе мы сталкиваемся с некорректным подбором насосного оборудования. В статье подробным образом описываются основные характеристики насосов для самого оптимального выбора.

НАПОР (Н) — это работа, которую передает насос жидкости, которую перекачивает

Основная суть этой характеристики в том, что напор, создаваемый насосом и несколькими насосами, должен полностью преодолеть гидравлическое сопротивление отопительной системы.

Напор традиционно принято выражать в метрах водяного столба. Однако каждый производитель насосов и проектант в своей документации может использовать разные единицы измерения и часто приходится сопоставлять одни единицы измерения с другими.

Исходная единица измерения

Метр водяного столба, м водн. ст.

Напор определяется по формуле:

H = (RL + ΣZ)/(ρ_g),

• H — напор насоса, м;
• R — потери на трение в прямом участке трубы, Па/м;
• L — общая длина трубопровода до самого дальнего нагревательного элемента, м;
• ΣZ — суммарные потери на непрямых участках трубопровода, фитингах, смесителях и пр.;
• ρ — плотность перекачиваемой жидкости, кг/м 3 ;
• g — ускорение свободного падения (9,81 м/с 2 ).

Для ориентировочного расчета напора можно использовать формулу:

• R — потери на трение в прямом участке трубы, Па/м;
• L — общая длина трубопровода до самого дальнего нагревательного элемента, м;

Z = Z1 Z2 … Zn — коэффициенты запаса для фитингов или для арматуры (Z = 1,3), термостатических вентилей (Z = 1,7), смесителя или устройства, предотвращающего естественную циркуляцию (Z = 1,2).

РАСХОД (Q) — это количество жидкости, проходящее через насос в единицу времени и обычно выражается в м3/ч (иногда [л/с])

В случае если неизвестна необходимая мощность источника тепла, ее определяем по формуле:

• Q — необходимая тепловая мощность, кВт;
• S — отапливаемая полезная площадь здания, м 2 ;
• Q_уд — удельная теплопотребление здания, Вт/м 2 .

Расчет необходимой величины напора насоса рассчитывается как:

• Qн — подача насоса, м3/ч;
• Q — необходимая тепловая мощность, кВт;

t1 и t2 — температуры воды на входе и выходе из котла,°C.

Напор и подача взаимосвязаны друг с другом: при увеличении напора — уменьшается подача и наоборот

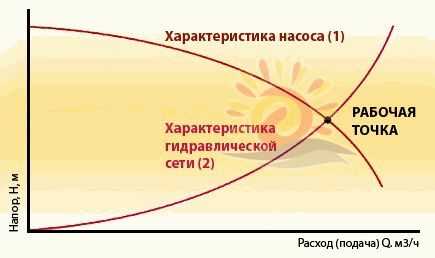

Как выглядит кривая характеристики насоса, можно увидеть на рисунке (кривая 1).

При изменении повышении скорости вращения насоса происходит смещение кривой насоса по вертикали: возрастает напор при неизмененной величине подачи.

Рабочая точка насоса

Создаваемый насосом напор тратится на преодоление сопротивления в системе. Гидравлическое сопротивление системы состоит из множества потерь: потерь на трение в трубопроводах, теплообменниках, арматуре. Сопротивление также оказывают повороты труб, изменения диаметра и пр.

Как выглядит обычно кривая системы можно увидеть на рисуке (кривая 2).Точка, в которой пересекаются характеристики насоса и системы, называются рабочей точкой насоса и системы. Именно по этой точке выбирается насос.

При выборе нужно учитывать следующие условия:

1. Делим кривую насоса по вертикали на три части и наша рабочая точка должна находиться в средней трети характеристики насоса. Именно в этом диапазоне насос работает с максимальным КПД. При выборе насосов большой производительности, внизу также присутствует дополнительная шкала — КПД. Это позволяет ориентировать не просто на среднюю треть, а видеть точный КПД работы данного насоса при такой рабочей точке.

2. Отклонение заданной рабочей точки от характеристики насоса должно составлять не более 3–5 %.

3. При использовании для подбора насоса специализированных программ, нужно всегда проверять подойдет ли вам выбранный автоматически насос. У него может быть 100 % совпадение по рабочей точке, но он не подойдет по шуму, или вы не поставили в поле вид жидкости, а перекачиваемая жидкость в вашей системе — не вода. Также бывает, когда проектом заложен центробежный насос, а вам система предложила насос с мокрым ротором.

4. При проектировании инженеры часто закладывают суммарно до 10 % запаса. Это приводит к тому, что рабочая точка уже смещена от реальной, при выборе насоса. Кроме того, рассчитана эта точка часто бывает на максимальные нагрузки. Если еще при выборе взять насос чуть большей мощности, может получиться, что насос будет работать не в оптимальном для себя режиме и с низким КПД. К сожалению, технический аудит именно по этой причине приходит к выводу о замене насосов на менее мощные на многих объектах. Выбор насоса — это как раз тот случай, что «много — это не всегда хорошо».

Что делать, если не удается найти насос с нужной рабочей точкой?

Прежде всего, нужно обратить внимание на насосы с частотным регулированием. Плавное регулирование дает более широкие возможности по выбору рабочей точки. В случае, если при использовании частотного преобразователя не удается выбрать оптимальный насос или этот вариант получается излишне дорогим, можно воспользоваться насосом нестандартного исполнения.

Когда речь идет о высокопроизводительных центробежных насосах для коммунального и промышленного значения, система отопления может быть спроектирована таким образом, что не удается подобрать необходимый насос из огромного многообразия насосов с совершенно разными рабочими полями. Тогда на помощь приходит обточка (обрезка) рабочего колеса насоса. Если речь идет об отечественных насосах, как правило, эту услугу можно заказать на заводе-изготовителе и в специализированных мастерских. В случае покупки иностранных насосов крупнейших производителей, они обычно исполняют рабочее колесо непосредственно по техническому заданию сразу на заводе. Для этого только следует заполнить опросный лист, указывая в нем ряд данных, включая оптимальную рабочую точку и тип насоса.

Подбор насоса для системы отопления по параметрам: напор, расход, рабочая точка насоса и системы, mlynok

Источник: mlynok.wordpress.com

lucheeotoplenie.ru

расчет параметров и выбор насоса

По этой причине появляется возможность сократить расход энергии, необходимой на нагрев теплоносителя до рабочей температуры, чего не бывает в случае работы системы по схеме естественной циркуляции. При этом добиться наибольшей экономии в результате использования подобного решения можно при условии, что владелец правильно определится с характеристиками насосного оборудования, которые должны учитывать потребности всех элементов отопления.

Основные параметры насосов для систем отопления

Основная функция насосного оборудования циркуляционного типа, которое устанавливают в отопительные системы, заключается в воздействии центробежной силы вращения лопастей, расположенных внутри корпуса насоса, на жидкость в целях увеличения скорости ее движения. При выборе насосов ключевое значение приобретают следующие характеристики:

• Производительность. По этому параметру можно понять, какое количество теплоносителя может пройти за час работы через насосную установку. Единицей измерения являются метр кубический в час, показатель производительности определяется гидравлическим сопротивлением, которое имеет магистраль;
• Напор. Иначе называют гидравлическое сопротивление. Этот параметр влияет на предельную высоту, на которую насосное оборудование способно подавать столб воды;
• Присоединительные размеры. При их определении следует обращать внимание на такой параметр, как диаметр подключаемых труб отопления и длину корпуса. Обычно первый параметр имеет значение, равное 25 или 32 мм, а при расчете второго необходимо исходить из того, что он должен позволить установить насос в то место, которое выделил для него владелец;
• Максимальная температура. Циркуляционная насосная установка призвана в первую очередь обеспечить поступление нагретой жидкости до всех участников системы. По этой причине рекомендуется очень тщательно подходить к выбору этого параметра и использовать аппарат, который сможет пропускать через себя теплоноситель , нагретый до температуры 110 градусов Цельсия;
• Производитель. Рекомендуется, как и при выборе иных видов устройств, отдавать предпочтение продукции известных производителей. Если рассматривать рынок насосного оборудования, то лучше всего зарекомендовали себя компании Grundfos, Vortex, Джилекс, Wilo и другие.

Чаще всего при подборе насоса для системы отопления учитывают два первых показателя. В большинстве своем их значения приведены в инструкции, прилагаемой к прибору, в виде графика, именуемого расходно-напорной характеристикой.

В продаже можно встретить отдельные модели насосов, предусматривающих несколько рабочих скоростей. Если владелец заинтересовался подобным аппаратом, то он должен убедиться, что для каждого из них указаны диапазоны значений.

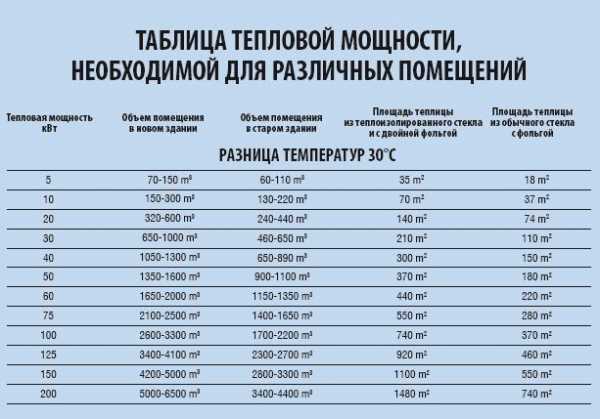

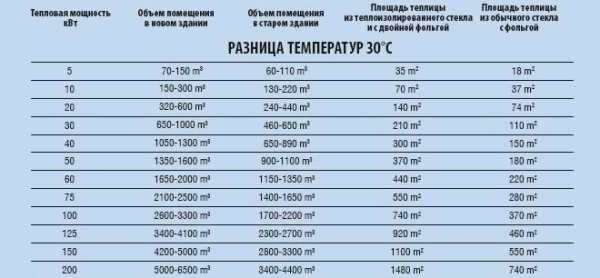

Тепловая потребность помещения

Приступая к выбору циркуляционного насоса, в первую очередь, нужно исходить из потребностей помещения в тепловой энергии. Во время расчетов нужно опираться на тот объем тепла, который необходим в наиболее холодные месяцы. Рекомендуется поручить эту работу профессиональным проектировщикам, которые смогут предоставить с высокой точностью рассчитанные показатели.

Самостоятельный расчет

Когда потребитель не может воспользоваться услугами специалистов, то необходимо, опираясь на размеры помещения, нуждающегося в обогреве, рассчитать приблизительное значение мощности насоса. Если рассматривать Московский регион, то, согласно СНиП, для жилых зданий, имеющих один и два этажа, рекомендуемым показателем удельной тепловой мощности является 173 кВт/м² , а для домов в три и четыре этажа — 98 кВт/м². Для определения общего количества необходимого тепла необходимо перемножить эти цифры с площадью помещения.

Производительность насоса

G = Q/(1,16 х ΔT), где ΔT – разница температур в подающей магистрали и обратке.

Чаще всего расчетный показатель имеет значение в 20 градусов Цельсия, если речь идет о стандартной двухтрубной системе, и 5 градусов Цельсия, если подразумевается использование теплых полов.

Q – значение тепловой потребности, полученное на предыдущем этапе.

Напор

Оптимальным считается напор, при котором теплоноситель будет в состоянии справиться с сопротивлением трубопровода. Для расчета этой характеристики можно использовать различные методики, определяющиеся этапом, на котором выполняется монтаж насосного оборудования. Чаще всего при создании новой системы отопления первым делом составляют проект, где необходимо рассчитать показатель напора, используя известные формулы. Для определения этого параметра опираются на значения, которые приведены в паспортах на комплектующие: трубы, фитинги, запорную арматуру и т.д.

Особенности расчета напора

Следует иметь в виду, что трудности могут возникнуть и при расчете точного показателя гидравлического сопротивления для уже функционирующей системы отопления. По этой причине приходится использовать приблизительные данные:

• Потери на прямых участках трубы. Практика показывает, что для прохождения теплоносителем одного метра по магистрали отопления величина создаваемого напора должна составлять 0,01-0,15 метра;
• Потери в фитингах. При определении ориентируются на примерное значение, равное 30 % от потерь, возникающих на прямых участках;
• Нередки ситуации, когда при определении оптимального температурного режима в помещении прибегают к помощи терморегулирующих клапанов, для размещения которых выбирают место на входе батареи. Во время их эксплуатации не возникает особых трудностей. Однако их использование приводит к увеличению показателя гидравлического сопротивления системы на 70%;
• При наличии в системе обратного клапана, а также трёхходового крана необходимо прибавить к расчетному показателю дополнительно 20%.

Правильный выбор

Когда все параметры рассчитаны, можно уже рассматривать модели, обладающие соответствующими характеристиками. Сразу можно сказать, что любая модель циркуляционного насоса, у которой технические параметры не ниже расчетных показателей, может стать возможной альтернативой. Но здесь нужно помнить о ряде важных моментов:

• При выборе устройства рекомендуется ознакомиться с местоположением рабочей точки расходно-напорной характеристики выбираемого насосного оборудования. При этом самым подходящим вариантом будет тот аппарат, у которого рабочая точка менее всего удалена от графика.
• Выбирать модель, у которой характеристики заметно превышают расчетные показатели, также не совсем желательно. Хотя она будет справляться со своей задачей, все же в процессе эксплуатации владелец будет нести невынужденные расходы электроэнергии . К тому же не исключено появление излишнего шума во время его работы;
• Определяя производительность циркуляционного насоса, необходимо ориентироваться на предельную нагрузку аппарата при самой низкой температуре на улице. В подобном режиме отопительная система будет функционировать лишь несколько дней в году. Если у вас возникло впечатление, что параметры выбираемой модели слишком высоки, то желательно подыскать замену, у которой мощность не такая большая;
• Имейте в виду, что каждый предлагаемый сегодня на рынке насос предусматривает три скорости. Благодаря их использованию владелец может получать максимальное количество тепловой энергии при минимальных затратах электричества. Если бюджетные модели предусматривают ручной метод подобной настройки, то более дорогие оснащены автоматическим режимом работы.

Насосы с электронным управлением

Чтобы определить, какая скорость вращения будет наиболее подходящий для крыльчатки насоса, следует оценить положение термостатов, размещенных в отопительных системах, функция которых заключается в оптимизации работы контролирующего устройства.

Если по результатам оценки выяснилось, что в определенные моменты времени термостаты находились в закрытом положении, то можно сделать вывод, что в помещении поддерживался оптимальный тепловой режим. Это устройство способно в автоматическом режиме перевести насос на минимальный скоростной режим работы, благодаря чему изменится и потребляемая мощность.

Заключение

Использование циркуляционного насосного оборудования позволяет вывести отопительную систему на новый уровень качества работы. Главная выгода от установки этого аппарата в систему заключается в уменьшении затрат энергии на подогрев теплоносителя. Главной же проблемой для потребителя является правильный выбор насосного оборудования, где следует учитывать множество параметров. Но определяющими здесь будут выступать потребности в тепле для конкретного помещения.

Учитывая же, что процедура подсчета параметров для насоса отличается достаточной сложностью и требует учета других характеристик, рекомендуется поручать эту работу квалифицированным специалистам. Это же касается и установки самого насоса. Соблюдая эти две рекомендации, можно быть уверенным, что владелец сумеет не только сэкономить на отоплении, но и всегда поддерживать в помещении наиболее комфортный тепловой режим.

kotel.guru

подбор по напору и расходу, формулы, примеры

Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.

Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.

При выполнении такого расчета учитывают два основных параметра:

• общую потребность здания в тепловой энергии;
• суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

• частные дома небольшой и средней площади – 100 кВт на 1 м²;
• многоквартирные дома – 70 кВт на 1 м² площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м².

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• отопительный котел – 1000–2000 Па;
• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

Оценка статьи:

Поделиться с друзьями:

met-all.org

Как выбрать циркуляционный насос для отопления

В нынешних системах отопления циркуляционный насос – это движущая сила всего процесса. Особенно возросла роль этих агрегатов с тех пор, как гравитационные системы с естественной циркуляцией стали постепенно уходить в прошлое. Даже в частных домах, где они еще функционируют, хозяева приобретают и ставят на байпасе насос для повышения давления с целью оптимизировать работу самотечной схемы. В данной статье как раз и пойдет речь о том, как выбрать циркуляционный насос для системы отопления, предварительно определив все необходимые параметры.

Принцип работы циркуляционных насосов

Задача, которую призваны выполнять циркуляционные насосы для отопления частных домов, относительно проста. Создавая в трубах с теплоносителем избыточное давление, агрегат принудительно заставляет его циркулировать, тем самым обеспечивая доставку необходимого количества тепловой энергии во все помещения дома. Наличие такого нагнетателя позволяет не только уменьшить диаметры труб отопительных контуров, но и проложить их наиболее удобным способом и даже с учетом особенностей интерьера.

В настоящий момент существуют такие виды циркуляционных насосов:

• с сухим ротором;
• с мокрым ротором.

Насос с сухим ротором представляет собой обычный электродвигатель, на валу которого установлена крыльчатка, размещенная в герметичном корпусе. То есть, в этом агрегате перекачивающий узел и привод размещены отдельно и, конечно же, ротор электродвигателя никак не соприкасается с теплоносителем. В силу своих характеристик данные нагнетатели используются там, где нужна значительная мощность циркуляционного насоса – в тепловых сетях промышленных предприятий или централизованных котельных различных учреждений и организаций.

Мощные циркуляционные насосы для систем отопления с отдельным приводом отличаются внушительными габаритами и высоким уровнем шума, что делает невозможным их применение в частном домостроительстве. В индивидуальных системах устанавливаются агрегаты с мокрым ротором, имеющие совсем малые размеры и практически не издающие шума при работе. В этих перекачивающих устройствах для отопления дома привод и крыльчатка совмещены в одном корпусе. Для герметизации ротор помещен в оболочку из нержавеющей стали и помещен внутрь гильзы из того же материала. Гильза защищает от влаги статор агрегата, вся конструкция показана на рисунке:

Примечание. Конструктивно циркуляционные насосы для теплого пола ничем не отличаются от тех, что устанавливаются в основные контуры отопления и подбираются они по такому же принципу, о чем будет сказано ниже.

Немного о производителях. Один из самых популярных брендов – немецкие циркуляционные насосы WILO. За годы эксплуатации они зарекомендовали себя с наилучшей стороны. Производитель предлагает несколько линеек агрегатов различной мощности и набором функций. Так что при выборе марки насосов стоит в первую очередь обратить внимание на этот бренд. Также широко распространены насосы фирмы GRUNDFOS, но их качество немножко похуже.

Расчет производительности насоса

Для начала определим все параметры, по которым производится подбор циркуляционного насоса для системы отопления. И хотя этих параметров немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы. Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики насосов таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:

• производительность;
• развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях. Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t), где:

• G – требуемый расход теплоносителя, кг/ч;
• Q – тепловая мощность системы, кВт;
• с – удельная теплоемкость воды, равна 4.187 кДж/кг ºС;
• Δt– разница температур в подающей и обратной магистрали, при расчетах обычно принимается равной 20 ºС.

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.

Осуществляя выбор циркуляционного насоса, вы можете заметить, что его производительность в паспорте или инструкции по эксплуатации указана не в массовых единицах расхода, а в объемных. Тогда надо просто перевести массу воды в объем через плотность, которая при температуре +60 ºС составляет 0.983 т/м3:

0.43 /0.983 = 0.44 м3/ч – это и есть искомая рабочая производительность агрегата.

Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности. При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.

Подбор насоса по напору и расходу

Следующий этап расчета циркуляционного насоса более сложный и состоит в том, чтобы определить его рабочее давление. Его должно хватать на преодоление:

• сопротивления трению воды о стенки трубопроводов;
• местных сопротивлений, изменяющих структуру потока (повороты, тройники, арматура, оборудование и так далее).

В математическом выражении формула для расчета мощности насоса, то бишь, необходимого давления, выглядит следующим образом:

P = Rl + Z, где:

Р – общие потери давления в системе, что должны преодолеваться насосом, Па;

• R – удельные потери на трение, Па/м;
• l – длина трубопровода одного диаметра, м;
• Z – падение давления в местных сопротивлениях, Па.

Вот тут-то и начинаются дебри, разобраться в которых простому домовладельцу подчас очень сложно. Мы предлагаем вычислить напор насоса более простым путем. Для этого надо следовать алгоритму:

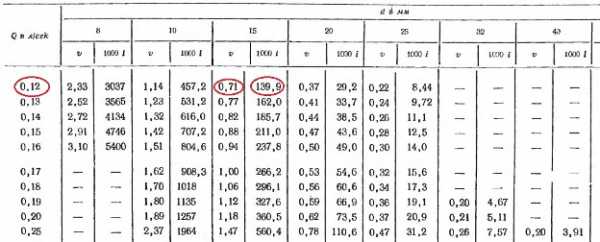

• ройдите по ссылке http://dwg.ru/dnl/11875 и в один клик скачайте «Таблицы для гидравлического расчета Шевелевых». Начиная со страницы 31 (Таблица 1) показаны значения 1000i для разных расходов и диаметров труб;
• рассчитанный ранее расход для водяного насоса пересчитайте из м3/ч в л/сек. В нашем примере получится 0.12 л/сек;
• находим это значение в левом столбце таблицы и принимаем оптимальный диаметр трубы по столбцам справа. Скорость движения должна лежать в пределах 0.7—1 м/с. Для нашего примера и стальных труб скорость будет 0.71 м/с, а диаметр – 15 мм (стр. 32).

Берем значение 1000i из того же столбца (у нас – 139.9) и высчитываем сопротивление всей трубы на трение. Если взять ее протяженность 20 м в приведенном примере, то сопротивление будет:

139.9 / 1000 х 20 = 2.8 м водного столба или 0.28 Бар. Поскольку система отопления состоит из труб разных диаметров, то надо просчитать таким же образом сопротивление каждого из них. После этого все результаты суммируются и получаем общие потери давления на трение (значение Rl в формуле).

Чтобы произвести окончательный подбор насоса по параметрам, осталось узнать величину потерь давления в местных сопротивлениях (значение Z в формуле). Что касается котла, запорной арматуры и радиаторов, то их сопротивления указаны в техническом паспорте, их надо суммировать и приплюсовать к предыдущей цифре потерь на трение. Падение давления на поворотах, тройниках и прочих местных сопротивлениях надо просто принять в размере 20% от общих потерь на трение и прибавить их к полученной ранее сумме. На этом расчет окончен.

Заключение

Современная система отопления с циркуляционным насосом имеет массу достоинств. Но чтобы ее смонтировать, надо потратить время и усилия на подбор оборудования, в том числе и насоса. Как видите, дело это непростое, если нет уверенности в своих силах, то лучше в этом вопросе довериться специалисту.

cotlix.com

Подбор насоса. Помощник в выборе насоса.

Как подобрать насос для замены выведенного из эксплуатации.

Замена насосу подбирается из однотипных по конструкции насосов, способных перекачивать жидкость с такими же физико-химическими характеристиками.

Насос подбирается по рабочим расходу и напору (разъяснены на странице) в таблице или на графике гидравлических характеристик. Если известно значение только одного параметра, значение второго определяется по графику гидравлических характеристик заменяемого насоса. Если неизвестны оба параметра, предпринимается попытка найти насос с подобной характеристической кривой.

Последним этапом проверяется соответсвие присоединительных размеров. Этот этап можно игнорировать, если допускается модернизация трубопровода.

При возникновении трудностей с заменой насоса обратитесь к нашим специалистам:

+380966980735, +380966980735, +380508132514, +380949712312, +380542794312

[email protected]

Или воспользуйтесь мессенджером в нижнем правом углу экрана.

Выбор насосов

Правильный выбор насосов, как, впрочем, и любого другого оборудования – занятие требующее определенных технических знаний. Даже когда у Вас есть проект, где черным по белому написано, что Вы должны ставить, сколько это приблизительно стоит и даже где это можно взять. Дело в том, что у специалиста есть задача сделать проект, то есть техническую документацию, за экономическую целесообразность ему деньги не платят, поэтому и проектируется, как правило, то, что запроектировать быстрее, на что есть документация в необходимом объеме. Это обычно оказываются бренды, которые в рамках рекламной компании снабжают КБ техническими каталогами. Только вот платить за такое «удобство» приходится конечному потребителю. Не редки торговые марки, с успехом продающие неадекватно дорогие насосы при вполне обычном качестве, используя плотную работу с проектными бюро. Этот способ продажи действенный потому, что изменить проект- занятие совсем не бесплатное, требует времени и нервов, поэтому заниматься этим станет далеко не каждый. Хотя, если бы конечные потребители до конца отдавали себе отчет в размерах экономической целесообразности без потери качества, к которым частенько приводит правильная замена в проекте насосов, процент желающих ввязаться в такие хлопоты вырос бы весьма существенно.

На европейском и отечественном рынке насосов уже достаточно долгое время происходит перенос производственных мощностей в Китай и третьи страны. Конкуренция заставляет это делать даже ведущих мировых производителей. Качество от этого совсем не выигрывает, какому бы тщательному контролю ни подвергался подрядчик. Часть производителей открыто говорит о том, где произведено конкретное оборудование. Как правило, у них есть ценовая градация разных производств. Другие этого просто не афишируют, хотя и большого секрета не делают. Одно и то же оборудование может быть произведено где угодно, при желании по документации можно отследить страну-производителя, но никакой существенной разницы в цене не будет. Третьи – страну производителя скрывают. У некоторых производителей в Европе уже не осталось заводов, тем не менее, в документах на изделие стоит европейская страна-производитель и для того, чтобы выяснить, где реально произведено их оборудование придется изрядно попотеть. Отдельно можно выделить новые бренды, намеренно зарегистрированные в Европе, в России или в Украине, но никогда не имевших там производств. Как правило, их качество оставляет желать лучшего.

Существует распространенное мнение о дешевизне отечественного оборудования и дороговизне импортного. Так бывает не всегда. Иногда даже высококачественное итальянское оборудование оказывается дешевле, чем изготовленное некоторыми отечественными производителями. И вовсе не за счет качества.

www.ftg.com.ua
