Подключение бойлера косвенного нагрева дражице – Бойлер косвенного нагрева Дражице: обзор, схема подключения, отзывы

Как подсоединить бойлер косвенного нагрева “Дражица”? Недостатки бойлеров Drazice

Для того чтобы обеспечить правильную работу бойлера косвенного нагрева, следует использовать в процессе монтажа схему подключения. При этом отоплением тоже можно будет пользоваться, а вода в доме станет подаваться на все точки забора. Обвязка бойлера сложности не вызывает, для этого следует использовать арматуру и материалы, которые применяются для работ по подключению котла к системе горячего водоснабжения.

Определение места БКН

Если вы решили использовать в работе бойлер косвенного нагрева «Дражица», то на первом этапе важно определить его месторасположение. Если этот узел будет ближе к котельному оборудованию, то теплосъем окажется более эффективным, как и передача тепла на горячее водоснабжение. Установка бойлера осуществляется в котельной, однако иногда эту составляющую системы можно встретить в:

• ванных комнатах;
• коридорах;
• подсобных помещениях.

При этом теплосъем будет не столь эффективным, как в случае со схемой, когда отопительное оборудование располагается в котельной. Но у этого решения есть и свои преимущества, выраженные в том, что потребители окажутся ближе к бойлеру, теплопотери при этом снизятся, как и время ожидания горячей воды.

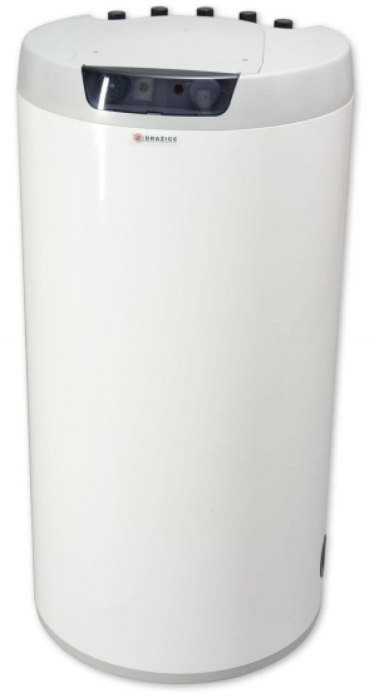

Бойлер косвенного нагрева «Дражица» может быть расположен в котельной, в этом случае можно использовать один из вариантов монтажа прибора. Например, настенные горизонтальные приборы поставляются с арматурой в комплекте для крепления к вертикальной поверхности. Напольные бойлеры арматуры не имеют, однако их нужно будет дополнить подставками для монтажа на пол.

Не стоит устанавливать напольный бойлер на стену, ведь такая попытка может закончиться плачевно. Если прибор, в котором содержится большое количество воды, упадет со стены, то весь первый этаж окажется затоплен кипятком. Поэтому бойлер необходимо устанавливать по задумке производителя.

Когда монтируется бойлер косвенного нагрева «Дражица», нужно удостовериться, что выходные и входные патрубки для выхода и подачи теплоносителя обращены в сторону котельного оборудования. В противном случае мастеру предстоит помучиться, обустраивая систему из обводов, уголков и трубок. При этом обвязка бойлера окажется «кривой». При правильном выполнении работ вы получите два прямых отвода от системы.

Подсоединение бойлера к отоплению и горячему водоснабжению

Бойлер косвенного нагрева «Дражица» предстоит подключить к отоплению и ГВС. Как только вы установите прибор на место, можно приступать к подключению. В нем имеется несколько патрубков, а именно: выход горячего теплоносителя от холодной и горячей воды ГВС.

Когда организовывается циркуляция горячего водоснабжения, то двумя последними патрубками будут выход подогретой воды и вход теплого теплоносителя. До того момента как краны в точках забора не открыты, вода будет циркулировать по системе горячего водоснабжения, в этот момент она подогревается до нужной температуры. Как только кран откроется, жидкость пойдет к потребителю.

«Дражице» – бойлер косвенного нагрева, который должен быть подключён двумя патрубками в системе отопления котельного оборудования. Два других патрубка должны вести в систему горячего водоснабжения. Если используется комбинированный бойлер, то вода будет греться от теплоносителя в системе отопления и подогреваться с помощью электрического ТЭНа, пока не дойдет до потребителя.

Если горячее водоснабжение работает по принципу циркуляции горячей воды, то в схему необходимо добавить циркуляционный насос, его установка осуществляется перед входным патрубком горячего водоснабжения. Бойлер косвенного нагрева «Дражице-200» подключается таким образом, чтобы прибор из общей схемы можно было исключить при необходимости. Такая потребность возникает при ремонте и профилактике. Для этого необходимо установить байпас на выходах и входах.

Принципы подключения бойлера

В агрегат вода будет подаваться на два контура, первый из которых является нагревательным, подключаемым к домовой системе отопления. Другой контур используется для обогреваемой воды, которая подается из системы водопровода и выводится на кухню или в ванную.

Бойлер косвенного нагрева «Дражица-160» устанавливается с учетом соблюдения определенных принципов. Среди них следует выделить:

• необходимость подачи холодной воды в нижнюю часть прибора;
• вывод горячей воды в верхней точке агрегата;
• поступление теплоносителя в бак сверху вниз.
• циркуляция должна быть реализована в центральной части емкости оборудования.

Важно помнить, что антифриз или вода будут подаваться в верхний патрубок, а возвращаться обратно из нижнего.

Варианты обвязки

Наиболее часто при подключении бойлера косвенного нагрева используется одна из трех основных схем, а именно:

• использование циркуляционных насосов;
• вариант с трехходовым клапаном;
• применение гидравлической стрелки.

Помимо прочего, необходимо учитывать, что существуют варианты использования рециркуляционной системы, которая повышает качество горячего водоснабжения в квартире или доме.

Особенности использования трёхходового клапана при подключении

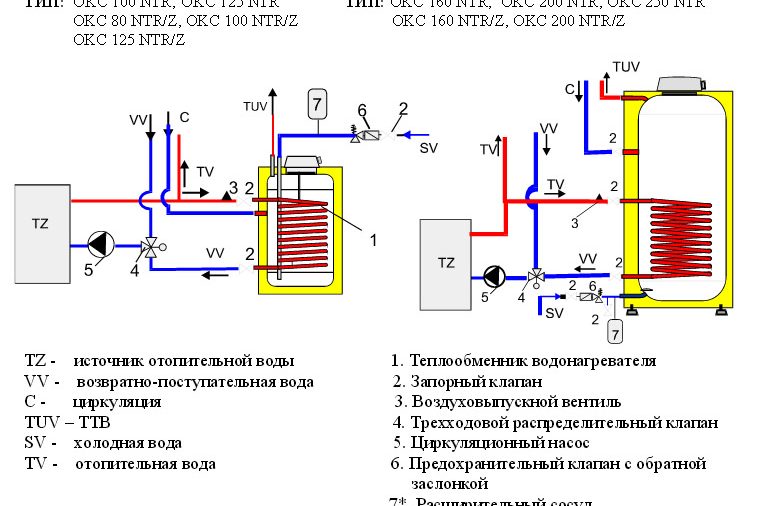

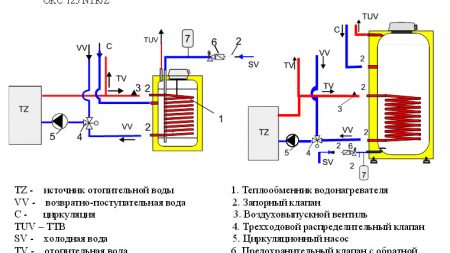

Если в вашем доме горячая вода потребляется в большом объеме, то рекомендуется использовать при подключении бойлера косвенного нагрева трёхходовой клапан. При этом создается два контура, один из них обогревает помещение, тогда как другой требуется для нагрева воды в приборе. Для распределения потока между ними устанавливается трёхходовой клапан, управляемый термостатом.

Данная система работает по определенному принципу. Как только температура в баке опустится ниже требуемого значения, клапан станет нагнетать теплоноситель на контур нагрева прибора. После того как вода нагреется, клапан возвращает поток на основной контур. Главную роль при этом будет играть нагрев жидкости в баке, но не отопительный контур.

«Дражице» – бойлер косвенного нагрева (200 литров), который имеет трёхходовой клапан. Он рекомендован для тех местностей, где вода в системе водоснабжения отличается жесткостью. В этом случае стоит отказаться от использования двухконтурного котла, ведь его элементы в короткие сроки выйдут из строя.

Основные недостатки

Бойлер косвенного нагрева «Дражице», подключение которого может вестись вами по вышеописанному принципу, имеет не только плюсы, но и минусы. В качестве одного из основных выступает высокая стоимость. Иногда недостатком потребители считают еще и сложность установки. Однако это утверждение верно только для начинающих мастеров, которые ранее не сталкивались с монтажными работами такого типа.

В некоторых случаях недостатком называют еще и необходимость установки теплового насоса, а также солнечного коллектора. Приборы данного производителя иногда оказываются инерционными. Если у агрегата большая вместимость воды, то для нагрева потребуется длительное время. По размерам такое оборудование превосходит проточные нагреватели по типу газовых колонок, поэтому для установки потребуется не только дополнительное свободное пространство, но и отдельная комната.

Заключение

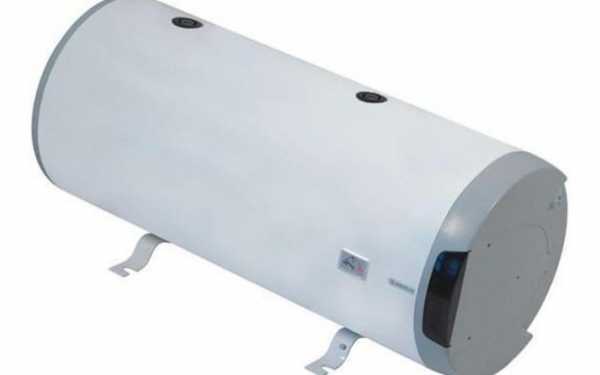

Вышеописанные модели бойлеров косвенного нагрева марки «Дражица» сконструированы и изготовлены в Чехии. Они могут иметь горизонтальное, вертикальное, навесное и стационарное исполнение. При этом емкость изменяется в пределах от 100 до 1000 л.

fb.ru

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

• Установить двухконтурный котёл.
• Одноконтурный котёл и бойлер косвенного нагрева (БКН).
• Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное.

Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

• Большой размер, который требует отдельного помещения.
• Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

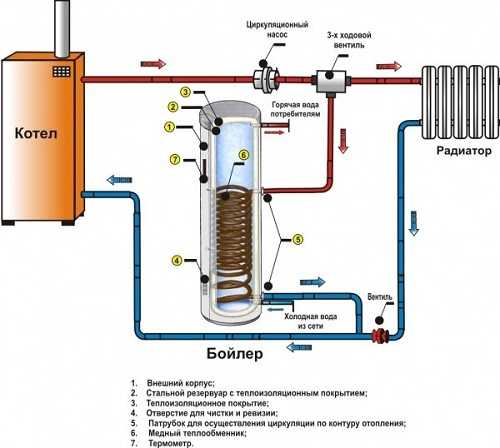

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

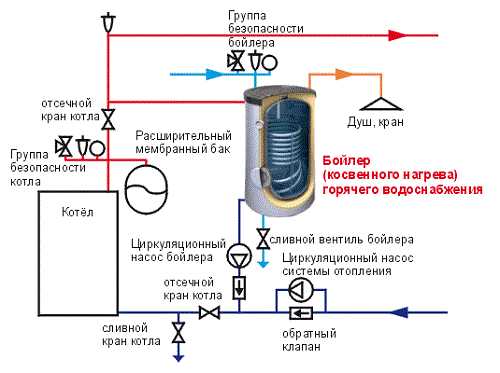

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

domogreev.ru

Обвязка бойлера косвенного нагрева Drazice OKC 160 NTR

Обвязка бойлера косвенного нагрева Drazice OKC 160 NTR.
Исходные данные:

Подключение ХВС и ГВС – 3/4″ наружная резьба
Подключение греющего контура – 1″ наружная резьба
Линия рециркуляции ГВС – 3/4″ внутренняя резьба
В нижней части бака имеется выход для монтажа сливного крана 1/2″ внутренняя резьба
Необходимо подключить все магистрали из металлопластиковой трубы с возможностью их отключения.
Магистрали отопительного контура Ø26
Магистрали ХВС, ГВС и рециркуляции Ø20

Список материалов

Наименование оборудования и материалов	Кол-во	Цена	Подитог
Подключение ХВС и ГВС
Угол резьбовой 3/4″ вр.-вр.	2 шт.
Угол резьбовой 3/4″ вр.-нр.	2 шт.
Кран шаровый со сгоном 3/4″	2 шт.
Соединитель пресс Ø20х3/4″ нр.	2 шт.
Тройник 3/4″ нр.	1 шт.
Соединитель пресс Ø26х3/4″ вр.	2 шт.
Группа безопасности для бойлера 3/4″	1 шт.
Расширительный бак для ХВС  18 л.	1 шт.
Американка 3/4″ вр.-нр.	1 шт.
Муфта 1″вр. х3/4″нр.	1 шт.
Итого
