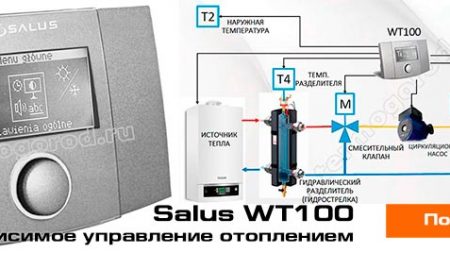

Система погодозависимого управления отоплением

Экология потребления. Усадьба: Такие системы в настоящее время достигли довольно высокого технического уровня и способны не только существенно повысить комфорт жилища, но и значительно снизить расходы на его отопление.

Планируя систему отопления, очень немногие рассматривают возможность функционирования котельных агрегатов с современными интеллектуальными системами управления. А ведь такие системы в настоящее время достигли довольно высокого технического уровня и способны не только существенно повысить комфорт жилища, но и значительно снизить расходы на его отопление.



Преимущества автоматического управления

Сейчас современную котельную сложно себе представить без систем автоматики, объединивших все новые достижения в области управления тепловыми потоками. Характерно, что для большинства потребителей до сих пор основным критерием качества отопительной системы является принцип “греет-не греет”. Не смотря на то, что он совершенно не применим к автоматизированным системам отопления, мало кто признаёт значимость применения в своей котельной специальной автоматики, которая бы обеспечивала максимальный уровень теплового комфорта в доме.

В настоящее время существенно снизить затраты на отопление и заодно создать наиболее благоприятный температурный фон в доме под силу лишь современной системе терморегулирования. Такой эффект достигается благодаря оптимизации работы всех компонентов системы отопления. Отметим, что практически все современные котлы в их штатной комплектации оснащены стандартной автоматикой, которая контролирует работу горелки, принимает сигналы от датчиков и устройств безопасности, а также поддерживает установленную температуру теплоносителя в контуре. Важно заметить: именно “котловую” температуру, а не комнатную. Что не избавляет пользователя от необходимости постоянно регулировать эту температуру в зависимости от потребности в тепле.

Используя столь несовершенное оборудование, вы невольно обрекаете себя на вечную “прикованность” к ручке терморегулятора: при понижении уличной температуры воду в системе будет необходимо нагреть сильнее, а когда на улице потеплеет – понизить. И проделывать эти манипуляции с терморегулятором можно до бесконечности. Но если при похолодании “раскочегаривать” котел приходится волей-неволей , то при потеплении, как это нередко бывает, снижать температуру котловой воды вроде бы и не обязательно. Ведь, как известно, жар костей не ломит. Да и не перевелись еще среди нас любители распахнуть форточку пошире, когда в комнате становится слишком жарко.

Очевидно, что, подобный подход к энергосбережению уже через короткое время ощутимо ударит по карману даже самого обеспеченного домовладельца. И прежде всего из-за перерасхода топлива. А ведь тенденция роста цен на основные энергоносители, отчетливо проявившаяся в последние годы, по прогнозам специалистов, сохранится и в будущем. Естественно, ни о каком тепловом комфорте при таких способах терморегулирования не может быть и речи. По подсчетам специалистов, пользователь котла, не оснащенного системой автоматики, тратит более 210 часов личного времени в год только на настройку температуры теплоносителя в котле! Другое дело – современные микропроцессорные панели управления. Они позволяют поддерживать разную температуру сразу в нескольких нагревательных контурах. Под таким контуром понимается часть системы, работающая со своими температурными и гидравлическими характеристиками и имеющая возможность их регулировки. Это, скажем, контур радиаторного отопления или один контур водяных теплых полов. Например, система Immergas для линейки котлов Victrix управляет тремя независимыми контурами (двумя смесительными и одним прямым) и контуром ГВС, а Color Matic от VAILLANT имеет возможность контролировать работу сразу пятнадцати, причем температура теплоносителя внутри их напрямую зависит от состояния погоды на улице.

Системы с таким принципом регулирования называются метеоуправляемыми или, как говорят специалисты, погодозависимыми (о принципе погодозависимого управления мы поговорим ниже). Для контроля наружной температуры в этих системах используется уличный датчик температуры, устанавливаемый на здании снаружи, с северной стороны. Контроллер (программатор) системы также полностью отвечает за процесс приготовления горячей воды в бойлере косвенного нагрева.

В некоторых системах используют принцип модульного построения. Он позволяет укомплектовывать систему под конкретную ситуацию и требования заказчика, а также подключать дополнительные контуры и контролировать их работу с помощью установки соответствующего модуля – без замены панели управления в целом, что дает значительную экономию средств.


Отопительные контуры

Реализация автоматизированного погодозависимого отопления усложняется тем, что в современной практике управлять приходится не одним контуром отопления дома, а системой с несколькими контурами. Попробуем их охарактеризовать.

  • Почти всегда есть контур радиаторного отопления. Чтобы эффективно им управлять, необходимо поддерживать температуру подающей линии в пределах 50-85°С. Иногда устанавливается несколько таких контуров, например на разных этажах дома, причем температура в них тоже может быть разной.
  • Если не установлены самостоятельные электрические или газовые водонагреватели, тогда, как правило, предусматривают высокотемпературный (до 70-85°С) контур подогрева бойлера горячего водоснабжения. Температура теплоносителя в нем должна быть постоянной.
  • Требования к комфорту неизменно растут, и сегодня многие потребители заказывают дополнительную установку одного или нескольких контуров водяных теплых полов. Это – низкотемпературные системы с изменяемой температурой подающей линии (30-55°С).
  • Если есть бассейн, воду в нем, наверное, захочется иметь теплую. Для этого может быть смонтирован специальный контур системы подогрева воды в бассейне. Он высокотемпературный, с постоянной температурой теплоносителя°С.
  • Аналогично подогреву бассейна устраивается контур подогрева приточного воздуха в теплообменнике системы вентиляции. Но, по проекту, температуре теплоносителя здесь не обязательно быть постоянной.

Расход воды через радиаторный и контур теплых полов может быть переменным. Это происходит в тех случаях, когда, на радиаторах установлены термостатические клапаны с термоголовками, функция которых заключается в изменении расхода теплоносителя именно через них и, соответственно, через весь отопительный контур в целом. Точно так же на распределительном коллекторе системы теплого пола могут быть установлены отдельные терморегуляторы.


Принцип погодозависимого регулирования отопления

Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка – это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.

Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.

Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении – температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически – самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.

Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой. Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.

Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице.

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых – пользовательские, а часть – сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.



Схемы обвязки котельной и принципы управления контурами

Для того чтобы организовать работу одного или нескольких отопительных контуров в гидравлической системе, их необходимо присоединить к теплогенератору-котлу. Эту задачу можно решить разными способами, специалисты называют их схемами обвязки котельных. Рассмотрим наиболее распространенные из них, а также принципы организации соответствующего процесса управления со всеми их достоинствами и недостатками.

Отопительные контуры по способу достижения температуры в них разделяются на прямой и смесительный. Температура воды в прямом контуре достигается только за счет горелки и зависит от продолжительности ее работы.

В смесительном контуре температура теплоносителя определяется как работой горелки, так и положением заслонки исполнительного устройства – трёхходового смесительного клапана с сервоприводом. Прибегнув к первому варианту, можно без проблем связать низкотемпературный котел с одним контуром радиаторного отопления и обеспечить автоматизированное управление им в зависимости от наружной температуры. Дело это совсем несложное и относительно недорогое. Если же требуется организовать, помимо отопления, и горячее водоснабжение, причем не прибегая к смесительным узлам, применяют два типа схем. Первая – с трехходовым краном, вторая схема – с двумя насосами.

Самой простой является схема с трехходовым переключающим краном, оснащенным сервоприводом. Вода от котла направляется к крану, который, в свою очередь, направляет ее либо в отопительный контур, либо в контур подогрева бойлера. Переключение может осуществляться по команде панели управления котла. Контроль температуры воды в бойлере осуществляет автоматика с помощью установленного в нем датчика температуры. Как только вода остынет ниже необходимого уровня, подается команда на переключение трехходового крана. Необходимо учесть, что при такой схеме обвязки и управления во время нагревания воды в бойлере отопление отключается (то есть нельзя организовать управление горячим водоснабжением со смешанным приоритетом).

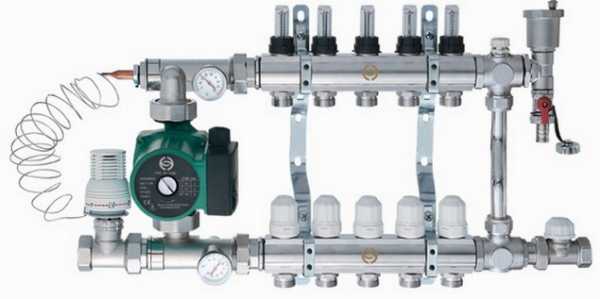

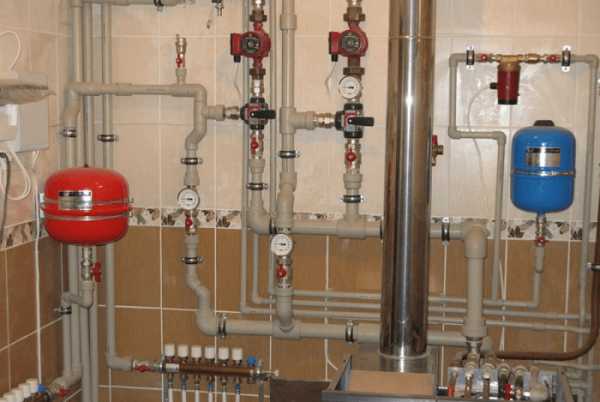

Коллекторная схема, как следует из названия, предполагает использование для обвязки котельной коллекторов, представляющих собой трубы с выводами на необходимое количество контуров. Такая схема, будучи довольно простой, получила широкое распространение благодаря появлению так называемых компонентов быстрого монтажа. В их состав входят насосно-смесительные группы. Эти устройства позволяют достаточно быстро (обвязка котельной занимает считанные дни) собрать систему с несколькими нагревательными контурами. Однако необходимо отметить, что подобные модули применяются главным образом для котельных небольшой мощности – до 85 кВт.

Тем не менее они чрезвычайно удобны при монтаже и заметно снижают риск ошибки из-за пресловутого человеческого фактора, поскольку собраны и проверены на работоспособность и герметичность в заводских условиях.

Существует интересный вариант для обвязки котельных с применением гидравлического разделителя (гидрострелки). Имеется в виду схема первичного и вторичных колец, принцип действия которой таков: котловая вода постоянно циркулирует по малому контуру (первичному кольцу), из которого с помощью циркуляционных насосов отбирают теплоноситель уже другие потребители тепла (различные контуры). Достоинством этой схемы является возможность подключения большого количества вторичных контуров при обеспечении номинальной скорости протока через котел и относительной простоте конструкции.

Компания DE DIETRICH (Франция) рекомендует применять для обвязки своих котлов термогидравлический распределитель (сокращенно – ТГР). При его использовании достигается постоянный расход теплоносителя через нагревательное устройство – независимо от значения расхода воды в отопительных контурах, где этот показатель может быть разным. В результате удается добиться оптимальной сбалансированной работы котла и контуров отопления.

Важно заметить, что автоматика многих производителей позволяет осуществлять управление котлом и контурами в самых различных схемах обвязки котельной. Однако поиск наиболее подходящего варианта и подбор автоматики все же лучше поручить специалисту.


Пользовательские функции

К пользовательским функциям прежде всего относятся различные программы отопления, которые позволяют адаптировать режим обогрева дома к ритму жизни его обитателей (сон и бодрствование, отпуска, посменная работа). Аналогичным образом выбираются программы для горячего водоснабжения. Если пользователя не устроит ни одна из того стандартного набора, который предлагается производителем, можно составить свою индивидуальную – как для отопления, так и для горячего водоснабжения.

Режим “спокойной ночи”. Практически во всех системах имеется возможность установки так называемой ночной температуры. Учеными доказано, что спящий человек чувствует себя гораздо более комфортно, когда температура в помещении несколько понижается (обычно на 4°С) относительно дневной комнатной (очевидно, такая реакция сформировалась у людей в ходе эволюции и отражает их адаптацию к естественным перепадам температуры в дневные и ночные часы). В то же время все тепловые процессы инерционны, и если, например, задать время начала дневной программы на момент вашего пробуждения, то, встав с постели, вы почувствуете некоторый дискомфорт из-за того, что комната еще не успела согреться после ночи. Чтобы устранить этот недостаток, во многих современных контроллерах используют режим предварительного прогрева помещения (иногда называемый плавным выходом из ночного режима), в соответствии с которым за несколько часов до вашего подъема температура в доме начинает плавно повышаться. Подобную функцию имеют, например, контроллеры семейства Diematic от DE DIETRICH или Logamatic 4000 от BUDERUS.

Низкотемпературные системы. На современном уровне развития отопительной техники наблюдается тенденция к переходу на низкотемпературный режим отопления. Иными словами – к уменьшению рабочей температуры отопительных приборов. Это ведет к более комфортному восприятию теплового излучения человеком. Важнейшим достоинством низкотемпературного режима является уменьшение расхода топлива. Эксплуатировать систему отопления в низкотемпературном режиме позволяет также установка автоматики.

Кстати, здесь следует разделить такие понятия, как низкотемпературный режим и низкотемпературный котел. Низкотемпературный котел – это устройство, в котором, в силу специфичных свойств материалов, применяемых при его изготовлении, или благодаря оригинальным техническим решениям имеется возможность поддержания температуры подающей линии на уровне до + 40°С (как, например, у котлов iroVIT VKO от VAILLANT) и даже меньше – до + 30°С (у котлов GT 210 от DE DIETRICH). При этом температура обратной линии вообще не регламентируется.

Низкотемпературный режим отопления можно получить и не используя низкотемпературный котел, но для этого понадобятся исполнительные устройства – трех – или четырехходовые смесительные краны с сервоприводом, речь о которых пойдет отдельно. В сочетании с ними отопительный котел будет работать в постоянном режиме с высокой температурой котловой воды, а температура в отопительных контурах будет зависеть от степени открытия смесительного крана, в котором горячая вода смешивается с холодной, обратной.

Система приоритетов. К одной из важных функций систем автоматического регулирования относят возможность организации управления горячим водоснабжением. Оно бывает приоритетным, смешанным и неприоритетным. Самый распространенный, приоритетный метод не лишен недостатков: во время потребления горячей воды система отопления попросту отключается. Обычно это не приводит к тому, чтобы в доме похолодало. Способ смешанного приоритета позволяет использовать для обогрева дома ту часть мощности котла, которая не применяется для приготовления горячей воды. Впрочем, при недостатке мощности на последнюю тратится весь ресурс. А что такое “неприоритетное горячее водоснабжение”, можно понять уже из названия.

Дезинфекция. Программное обеспечение многих панелей управления позволяет производить термическую дезинфекцию бойлера один раз в неделю. Это делается путем повышения температуры в бойлере до 80°С в течение 20-30 минут. Такая процедура избавляет от возможного присутствия в воде бактерий легионеллеза, вызывающих пневмонию.

Защита от замерзания. Как только наружная температура опустится ниже определенного значения, автоматика сама запустит котел и будет поддерживать определенную температуру в системе отопления для предотвращения ее размораживания.

“Умный дом”. Последние модели контроллеров предоставляют возможность как удаленного доступа к себе по телефонной линии или мобильной связи стандарта GSM, так и своей интеграции в систему “Умный дом”. Эту опцию имеют устройства таких производителей отопительной техники, как VIESSMANN, BUDERUS, DE DIETRICH и др. Подобные устройства позволяют на расстоянии контролировать температуру в доме и вовремя узнавать о любых неполадках.

Исполнительные устройства

Для того чтобы организовать работу нескольких отопительных контуров с различными, не всегда постоянными температурами, требуются исполнительные устройства. Самыми распространенными являются трех – и четырехходовые смесительные краны (смесители). Принцип их работы заключается в регулировании температуры теплоносителя в отдельном отопительном контуре путем смешивания воды из котла с водой из обратной линии. Таким образом, температура теплоносителя в подающей линии контура может меняться от минимальной, например равной комнатной, до максимальной, равной температуре котловой воды, но не выше нее. Поворот крана можно осуществлять вручную (но тогда ни о какой автоматизации управления говорить не приходится!) или с помощью специального двигателя – сервопривода.

Обычно несколько параметров сервоприводов указываются в техническом паспорте. Это напряжение сети питания, максимальный крутящий момент, создаваемый на валу, и быстродействие привода. Последний показатель отражает время перехода сервопривода из одного крайнего положения в другое. Это, как правило, от 60 до 300 секунд. Стоит иметь в виду, что меньшее время реакции сервопривода вовсе не гарантирует быстрого изменения температуры в отопительном контуре. Напомним, что все тепловые процессы очень инерционны. Именно по этой причине обычно не применяются приводы с быстродействием менее 60 секунд. Примерно такое количество времени требуется, чтобы на изменения в температуре теплоносителя успел отреагировать датчик, установленный на подающей трубе, температура которой не может измениться мгновенно. В сервисном меню многих панелей управления имеется установочный параметр, учитывающий быстродействие сервопривода. К примеру, в панелях управления серии Logamatic 4000 от BUDERUS стоимостью € 1270 в базовой комплектации задается непосредственно время открытия трехходового смесительного вентиля в секундах. Этот показатель характеризует реакцию конкретного сервопривода и отражен в техпаспорте.

Смесительные краны и сервоприводы к ним выпускаются целым рядом производителей, например ROCA, Honeywell, WOLF. Корпус крана может изготавливаться как из чугуна, так и из латуни. И тот и другой материал хорошо подходят для работы в системах отопления. Прекрасно себя зарекомендовали смесители шведской компании ESBE. Трехходовой смесительный кран диаметром 32 мм, изготовленный этой фирмой, можно приобрести за € 60-70, сервопривод к нему обойдется уже в € 150-170.

Сервисные функции

Чистый воздух. Для снижения количества вредных выбросов в воздух многофункциональная автоматика способна оптимизировать работу горелки. В установочных параметрах современных контроллеров минимальная продолжительность горения задана изначально. Это исключает работу горелки в режиме “старт-стоп”, плохо влияющем как на ресурс оборудования, так и на экологию. Дело в том, что больше всего вредных выбросов образуется именно в момент розжига. Это происходит за счет неполного сгорания топлива. По умолчанию минимальное время работы горелки обычно составляет не менее одной минуты. Так что, приобретая современную систему управления, вы заботитесь не только о своем кошельке, но и о своем здоровье.

Плавный пуск. Интересной функцией является так называемая разгрузка пуска. В момент первого (холодного) включения котла или после его длительного простоя в топке обычно наблюдается усиленное образование конденсата. Как правило, это смесь кислот, неблагоприятно воздействующих на внутренние элементы устройства. Именно для устранения такого неприятного явления многие системы управления и позволяют производить пусковую разгрузку. Суть ее заключается в том, что непосредственно в момент включения отопления циркуляционные насосы еще не работают, поэтому теплоноситель, находящийся в котле, достаточно быстро нагревается до 40-60°С. Именно этот диапазон считается безопасным в смысле образования конденсата, а значит, время вредного воздействия последнего существенно сокращается. После достижения нужной температуры включаются насосы отопительных контуров и система начинает работать в заданном режиме.

“Выбег” насосов. Во многих современных системах можно задавать время “выбега” насосов. Эта функция позволяет предотвратить возможный перегрев котла. Дело в том, что в котлах (особенно чугунных) наблюдается повышение температуры котловой воды уже после отключения горелки. Виною тому происходящий внутри металла теплообмен, направленный от поверхности, обращенной к топке, к той, которую омывает теплоноситель. Процесс будет происходить до тех пор, пока температуры внутренней и наружной поверхностей не сравняются, при этом может наступить перегрев котла. Вот почему важно не останавливать циркуляционные насосы сразу, а давать им еще какое-то время поработать.

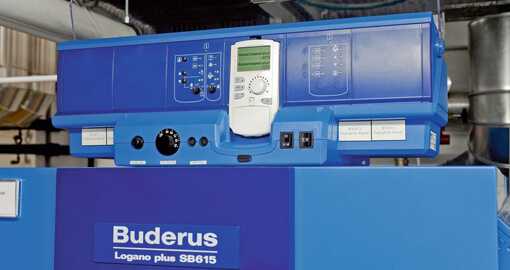

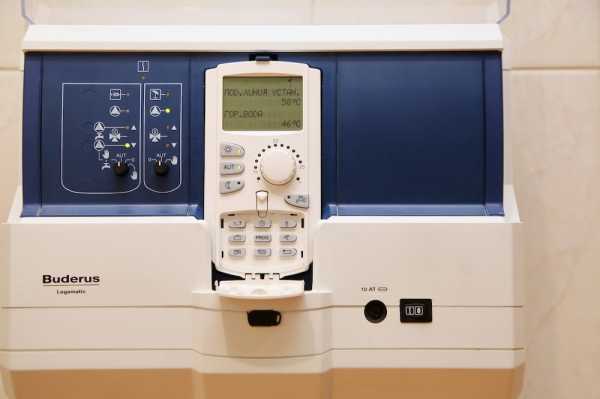

Интересный путь решения этой проблемы предложили специалисты компании BUDERUS в панелях серии Logamatic 4000, создав функцию “использование остаточного тепла”. При нагреве теплоносителя котел достигает не максимальной температуры, а лишь определенной расчетной, при которой автоматика отключает горелку, а нагрев продолжается уже за счет описанного выше эффекта. Выделяемая энергия, разумеется, не пропадает зря, а используется для получения горячей воды в бойлере.

Летнее ТО. Многие системы регулирования имеют функцию деблокирования насосов. Она реализована, к примеру, в контроллерах серии Е6 от KROMSCHRODER (стоимость – € 382), в панелях управления Vitotronic от VIESSMANN, Honeywell Smile, Immergas Viktrix и многих других. Долго не работающий циркуляционный насос и смесительный клапан может заклинить, вот поэтому в летний период, во время длительного бездействия, их желательно на некоторое время все же включать.

Переоснащение котлов

Кто-то по прочтении нашей статьи еще успеет дать задание поставщикам отопительной системы использовать котел с современной автоматикой. А как быть тому, кто уже имеет надежный импортный котел со стандартной панелью управления или отечественное устройство вообще без системы регулирования, но желает оснастить его современной погодозависимой автоматикой?

Прежде всего, хотелось бы посоветовать обратиться в компанию, торгующую котлами вашей марки. Практически каждая серьезная фирма-производитель отопительного оборудования имеет в своем ассортименте подобную автоматику. Но если таковую найти не удается или если ее параметры не позволяют решать задачи, поставленные заказчиком, приходится подбирать систему другого производителя.

Существуют два варианта переоснащения котлов. Первый предполагает автоматическое управление всеми компонентами системы. При этом достигается высокая степень автоматизации и существенное снижение потребления топлива. К сожалению, оснастить котлы по первому варианту не всегда возможно. Трудно поддаются такой модернизации системы с атмосферной горелкой. Например, популярные отечественные котлы АГВ оборудованы горелкой с “вечным” пламенем, зажигаемым вручную, что не дает возможности автоматизировать процесс горения. Для таких случаев предусмотрен второй вариант оснащения, предполагающий поддержание температуры в отопительных контурах автоматически с помощью исполнительных устройств. Котел при таком варианте будет работать с постоянной, как правило максимальной, температурой подающей линии и как бы “жить своей жизнью”, а отопительные контуры, управляемые контроллером – своей.

Выпускающиеся контроллеры предназначены для установки на все виды котельного оборудования, снабженного как дутьевыми, так и атмосферными горелками. Конечно, следует отметить, что переоснастить котел самостоятельно вряд ли удастся, такую работу необходимо поручить специалисту надежной фирмы, имеющей опыт подобных модернизаций.

В заключение хотелось бы отметить, что приобретение современной автоматики – это совсем не дань моде, а выгодное вложение денежных средств.

опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

econet.ru

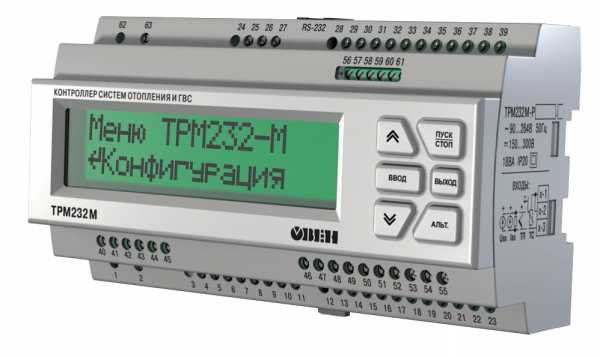

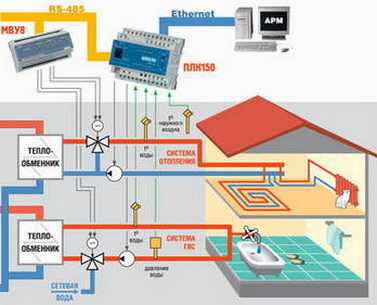

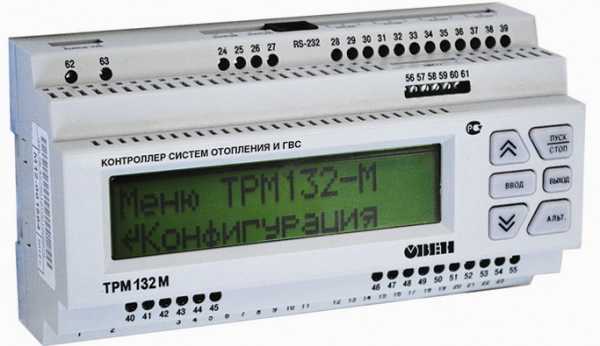

Новый контроллер ОВЕН ТРМ232М для погодозависимого регулирования в системах отопления и ГВС

Компания ОВЕН выпустила новый контроллер ОВЕН ТРМ232М для погодозависимого регулирования в системах отопления и ГВС.

В прибор встроены готовые конфигурации для 5 типовых схем ИТП и ЦТП:

  • Схема 1. Один контур отопления, с циркуляционными насосами и подпиткой.
  • Схема 2. Один контур ГВС, с циркуляционными насосами.
  • Схема 3. Два независимых контура: ГВС, с циркуляционными насосами + отопление.
  • Схема 4. Два независимых контура отопления, с циркуляционными насосами и подпиткой.
  • Схема 5. Два независимых контура: ГВС, с циркуляционными насосами + отопление, с циркуляционными насосами и подпиткой + ХВС.

Для схем 4 и 5 необходим модуль расширения ОВЕН МР1.

Контроллер позволяет осуществить быстрый ввод системы управления в эксплуатацию с лицевой панели прибора («быстрый старт»).

В контроллере реализованы энергосберегающие режимы:

  • Погодозависимое регулирование по температуре наружного воздуха или температуре прямой воды.
  • Автоматический переход в ночной режим или в режим «выходной».
  • Контроль температуры обратной воды по превышению и занижению.
  • Автоматический переход в летний режим с отключением отопления.

Для передачи данных в системы управления и диспетчеризации прибор имеет интерфейсы RS-485 и RS-232 с поддержкой протоколов ОВЕН и Modbus.

Модификации ОВЕН ТРМ232М и их стоимость

ТРМ232М-Р

ТРМ232М-У

ТРМ232М-УР

13 570

Подробнее ОВЕН ТРМ232М

www.owen.ru

Погодозависимая автоматика для систем отопления


Как устроена погодозависимая автоматика. Принцип действия.

Как устроена погодозависимая автоматика. Сердцем погодозависимой автоматики является регулирующий элеватор или регулирующий клапан с насосом. Мозг погодозависимой автоматики небольшой контроллер компьютер, который анализирует четыре температуры, уличную температуру или температуру в квартире и температуры на подающем и обратном трубопроводе системы отопления вашего дома.

Поддерживать температуру в многоэтажном жилом доме в зависимости от температуры на улице проще. Алгоритм поддержания температуры в квартирах в зависимости от температуры на улице уже встроен в автоматику контроллера (компьютера), его требуется только немного построить в зависимости от того теплый ли у вас дом, например, кирпичный с толстыми стенами или холодный – первые панельные дома. В старые панельные дома, кстати, вообще не выгодно ставить теплосчетчики, уж очень у них холодные стены и вместо ожидаемой экономии вы платите больше. Но уж если вы поставили в панельке теплосчетчик, выход один, чтобы экономить тепло – необходимо установить погодозависимую автоматику.

Поддерживать определенную температуру в доме можно и в зависимости от температуры, в какой то одной из его квартир, а в выбранной квартире в одной из комнат. Конечно, температура будет поддерживаться очень точно, но только в этой комнате во всем же доме она будет разной, а ее приемлемость для всех будет зависеть от того, как точно вы выбрали квартиру, а еще естественно и от хозяев квартиры.

Теперь непосредственно о том, как устроена погодозависимая автоматика – схемы.

Существует всего три принципиальных схемы погодозависимой автоматики, все остальные схемы это их разновидности.

1. Погодозависимая автоматика с регулирующим гидроэлеватором.

Погодозависимая автоматика с регулирующим гидроэлеватором, в техническом и ценовом плане самая простая и дешевая, между тем проверенная временем и потому очень надежная. Как видно из ее названия в основе данной погодозависимой автоматики лежит регулирующий элеватор. Здесь все о том, как устроен и работает простой и регулирующий элеватор. Подробно останавливаться на данной схеме не будем. На рисунке все прекрасно видно. Напомню только, что экономим мы за счет того, что повторно используем воду, еще не совсем отдавшую тепло из дома смешивая ее с водой из тепловой сети. Регулирующий элеватор работает как насос. За счет струи и разряжение создающегося в его камере смешения он подсасывает воду из обратного трубопровода, смешивает с горячей водой и заново подает в батареи отопления квартир. При этом элеватор в данном случае сердце погодозависимой автоматики, а контроллер — компьютер мозг, управляющий его работой.

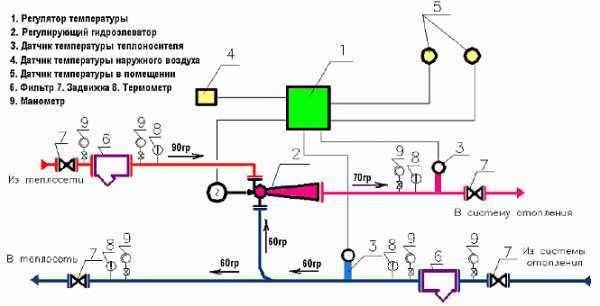

Принцип действия погодозависимой автоматики с регулирующим гидроэлеватором.

Регулирование температуры в системе отопления жилого дома в зависимости от температуры на улице происходит при перемещении конусной иглы в элеваторе и соответственно изменении площади проходного сечения отверстия его воронки. В процессе работы контроллер компьютер периодически, с определенным интервалом времени, опрашивает датчики температуры, измеряющие температуру теплоносителя, наружного воздуха и (или) воздуха внутри помещения при его наличии.

При увеличении или уменьшении температуры на улице контроллер дает команду исполнительному механизму элеватора (шаговому двигателю) на закрытие или открытие и соответственно увеличение или уменьшение поступления горячей воды из тепловой сети. Шаговый двигатель приводит в движение конусную иглу, которая, перемещаясь, уменьшает или увеличивает площадь прохода теплоносителя.

В результате в элеватор и соответственно в систему отопления квартир поступает больше охлажденного (использованного) теплоносителя из обратного трубопровода, если необходимо уменьшить температуру или меньше, если необходимо температуру в систему отопления дома увеличить.

Если вы решили датчик воздуха в помещении не устанавливать, погодозависимая автоматика поддерживает температуру по температурному графику.

Преимущества погодозависимой автоматики с регулирующим гидроэлеватором.

— В схеме с регулирующим элеватором не нужен насос, так как он сам является водоструйным насосом. Исключение, если у вас давление перед элеватором меньше 0,7 кгс/см2. Но и в этом случае установленный насос будет значительно дешевле и экономичнее используемого в схемах погодозависимой автоматики с регулирующим трехходовым краном и ли запорно-регулирующим клапаном.

— Применение регулирующих гидроэлеваторов экономически более выгодно из-за более низкой стоимости оборудования, снижения стоимости монтажных и что особенно важно эксплуатационных расходов.

— Нештатные ситуации при сбоях в работе контроллера, отсутствии электропитании, аварийных остановках насоса не требуют мгновенного принятия мер, и соответственно полностью отсутствует возможность не только замораживания системы отопления, но и просто дискомфорта в квартирах. Расход теплоносителя через элеватор элементарно, практически без каких либо специальных знаний и навыков регулируется в ручную, главное чтобы клапан был первоначально подобран правильно.

И так мы выяснили: Сердце погодозависимой автоматики регулирующий элеватор или регулирующий клапан с насосом. Мозг погодозависимой автоматики небольшой контроллер, который регулирует температуру в доме в зависимости от температуры на улице.

Далее – какие еще существует схемы погодозависимой автоматики, их недостатки и преимущества, нужен ли проект на установку погодной автоматики? И конечно главный вопрос – цена установки и стоимость оборудования погодозависимой автоматики. Что еще почитать по теме:

kip-mtr.ru

Погодозависимая автоматика. Есть необходимость или нет?

Погодозависимая автоматика (ПА) – это комплекс программных и аппаратных средств для обеспечения простого действия: автоматического изменения температуры теплоносителя в системе отопления (СО) в соответствии с колебаниями температуры окружающего воздуха. На улице холодает, температура теплоносителя растет, на улице теплеет температура теплоносителя снижается. Задача такого алгоритма работы – поддержание температуры воздуха в помещении на заданном уровне.

С одной стороны, автоматизация котельной, это удобно, с другой, мы вынуждены расплачиваться за такой комфорт. Зачастую расплата весьма велика.

В каких случаях ПА нам полезна, а в каких без автоматизации системы отопления можно обойтись? Вопрос поставлен в такой форме не зря. На практике не бывает ситуаций, когда наличие ПА связано с острой необходимостью. Поэтому я здесь не говорю о необходимости, а только лишь о полезности.

Итак, когда от применения ПА мы можем получить пользу? В тех случаях, когда эта автоматика уже встроена в котел и для реализации ее возможностей нам требуется лишь приобрести датчик наружной температуры. Невысокие затраты вполне могут оправдать желание получения погодозависимых функций и автоматизированной системы отопления.

Если ваш котел не имеет такой встроенной функции, то автоматическую систему отопления можно организовать внешними средствами, но за это придется платить немалые средства. Например, для системы из двух смесительных узлов наши затраты составят:

Два узла по 400500 – 900 евро
Контроллер 400500 – 450евро
Набор датчиков50 евро
Запорная арматура и пр.100евро
Монтаж и наладка200евро
Итого1700евро

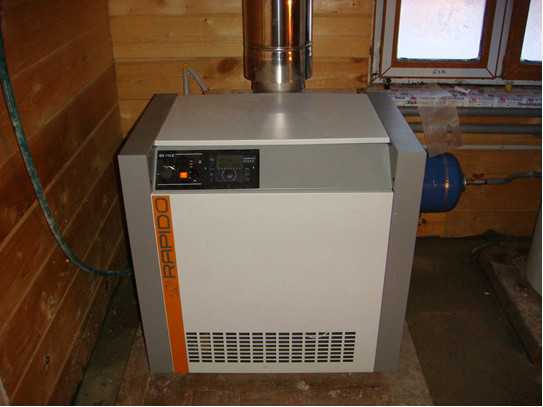

Контроллер рапидоматик в котле рапидо

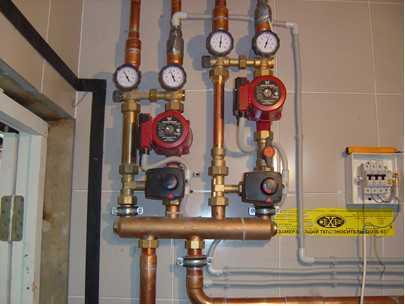

Исполнительные устройства ПА – смесительные узлы

Что мы получим за эти деньги?

Поддержание температуры на уровне плюс минус 2-3 градуса. Вопрос! Где мы сможем поддерживать температуру в таких преде

www.teplo-ltd.ru

Погодозависимая автоматика для систем отопления: особенности

В поисках путей снижения негативной нагрузки на окружающую среду ученые и инженеры разрабатывают новые способы повышения эффективности отопительных систем. Один из них- погодозависимая автоматика для систем отопления. Она позволяет управлять расходом топлива в отопительном котле с учетом текущих погодных условий, прогнозировать похолодание или перегрев в жилых помещениях и оперативно их компенсировать. При этом соблюдается разумный баланс между комфортными условиями проживания и экономией энергоресурсов.

Устройство и принцип работы автоматических систем

Система управления отоплением на основе текущих погодных условий состоит из нескольких основных компонентов:

  • управляющий контроллер;
  • датчики температуры;
  • элеватор, или регулирующий клапан с насосом.

Принцип работы контроллера основан на анализе данных с четырех температурных датчиков:

  • внутри дома;
  • снаружи;
  • на прямом трубопроводе;
  • на возврате.

При настройке контроллера погодозависимой автоматики задается алгоритм его работы. Он определяется в виде температурной кривой, выражающей зависимость температуры жидкости в контуре системы обогрева здания от наружной температуры.

У кривой есть две опорные, или базовые точки. Первая соответствует наружной температуре +20С, температура теплоносителя на входе и на выходе, а также в комнате также будет равна +20С. Вторая опорная точка соответствует температуре теплоносителя в выходном патрубке +80С, в этой точке при максимальном морозе в комнатах все равно будет +20С. Уклон соединяющей эти точки кривой зависит от качества термоизоляции строения, чем лучше утеплено здание, тем более отлогой будет кривая.

В долговременной памяти управляющего компьютера содержится несколько таких алгоритмов, при настройке из них выбирают наиболее подходящий к климатической зоне и конструкции дома.

Внутренний датчик монтируют в помещении, имеющем среднюю температуру по дому. Оно должно быть защищено от сквозняков и прямых солнечных лучей. Как правило, такими комнатами становятся спальни.

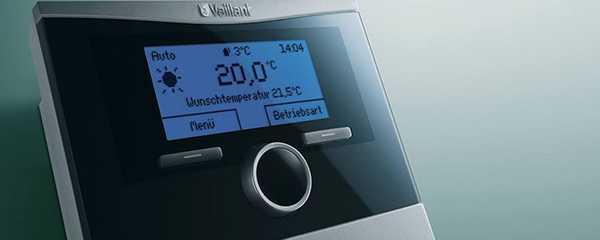

Как выглядит погодозависимая автоматика для систем отопления

Активация режима обучения позволяет контроллеру накапливать данные о суточном и недельном изменении температуры и формировать собственные, приспособленные к конкретному дому и климатической зоне алгоритмы управления режимом работы котла.

Система задает среднюю, эталонную температуру в доме. Локальная температура в каждом помещении поддерживается с помощью балансировки системы отопления и локальных либо привязанных к местным отопительным контурам термостатов и регулировочных клапанов.

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

  • работа котла в режиме максимальной мощности;
  • вредные выбросы в атмосферу на этом режиме;
  • заметные перепады температуры в доме;
  • неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме – слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

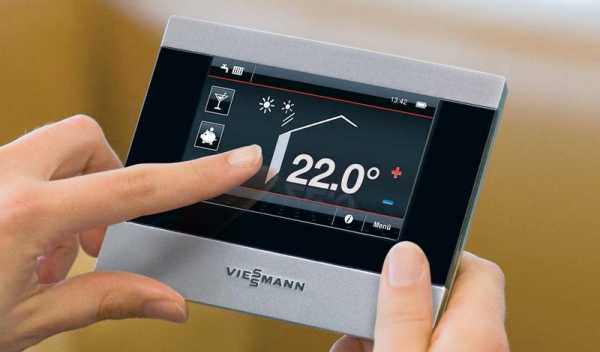

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.

Преимущества и недостатки

Поскольку обходится такая система недешево, то нужно точно знать, какие же преимущества она даст владельцу, решившемуся на установку. Среди них:

  • возможность поддерживать постоянную температуру в доме независимо от резких изменений внешней температуры;
  • достигается заметная экономия топливных ресурсов;
  • заблаговременное управление мощностью котла исключает его функционирование на предельных режимах;
  • снижаются вредные выбросы в атмосферу, особенно заметные на предельных режимах;
  • повышается ресурс работы отопительного оборудования.

Особенная заметна экономия энергоресурсов в многоквартирных домах с большой площадью обдуваемых ветром фасадов.

Существуют у системы и недостатки:

  • высокая цена;
  • сложность с выбором места установки внутреннего датчика и тонкой настройкой балансировкой отопления;
  • необходимость привлечения специалистов для ремонта и периодического обслуживания.

Погодозависимая автоматика гарантировано окупается в многоэтажных домах и больших коттеджах. В небольших частных домах экономическая эффективность сильно варьируется в зависимости от местных условий.

Сфера использования

В небольших и средних частных домах такие системы имеет смысл ставить, если владельцы часто и подолгу отсутствуют. При постоянном проживании проще подойти к колу (или войти в приложение на смартфоне) и подкорректировать мощность в случае похолодания, сильного ветра или потепления.

В крупных коттеджах, особняках, многоквартирных, коммерческих или общественных зданиях автоматизация управления отоплением на основе погодозависимого контроллера становится насущной необходимость. В общественных зданиях с большой площадью остекления удавалось добиваться двукратной и более экономии энергоресурсов, затрачиваемых на отопление.

Рекомендуется применять такие системы и в централизованных котельных, обслуживающих несколько территориально распределенных объектов.

Особенности установки

Погодозависимая автоматика имеет ряд особенностей установки. Главные из них- это выбор места монтажа внешнего и внутреннего датчика температуры.

Внешний датчик монтируют так, чтобы он был защищен от прямых солнечных лучей. Он также не должен быть закрыт от ветра какими-либо строительными конструкциями. Чаще всего выбирают северо-восточную сторона здания, на высоте приблизительно метр-полтора от земли. Датчик должен быть вынесен со стены дома, чтобы теплопотери не влияли на его показания.

Внутренний датчик устанавливают в так называемом эталонном помещении. В нем должна быть средняя по дому температура, и колебания ее должны быть минимальными. В помещении не должно находится много людей, нежелательно пользоваться камином. Оно не должно находиться под прямыми солнечными лучами или рядом с входной дверью. Лучше всего под эти условия подходит спальня или детская комната.

Внутренний датчик нужно монтировать в эталонном помещении

Если в частных домах система напрямую управляет мощностью котла, то в больших многоквартирных или общественных зданиях система управляет работой возвратного клапана, пускающего большую или меньшую часть отработанного теплоносителя снова в отопительный контур.

Правила эксплуатации

При эксплуатации необходимо соблюдать все требования и рекомендации завода- изготовителя. В современные системы встраиваются средства самодиагностики, и они сами могут сообщить владельцу о возникших неполадках. Это не отменяет необходимости периодических осмотров и профилактических работ. В ходе профилактики следует проверять надежность крепления и чистоту датчиков, особенно внешнего, и тестировать исполнительные механизмы системы. В ходе ежеквартальной профилактики удобно также менять сезонный алгоритм работы устройства.

pechiexpert.ru

Погодозависимая автоматика. Чем она будет Вам полезна?

В этой статье пойдет о погодозависимой автоматике. Эта тема показалась нам интересной, так как многие не знают для чего она нужна. Вероятно, Вы тоже задаетесь вопросом о надобности такой автоматики. В сегодняшней статье мы попробуем разобрать этот вопрос, чтобы вы смогли лучше понять нужно Вам это или нет.

Что такое погодозависимая автоматика?

В первую очередь — это комплекс программных аппаратных средств, которые обеспечивают работу системы отопления по заданному алгоритму. Алгоритм прост — снижается температура на улице — повышается температура теплоносителя, который отдаётся в радиаторную систему и наоборот. Это сделано для того, чтобы с опережением компенсировать возрастающие или уменьшающиеся теплопотери, которые связаны с температурой наружного воздуха.

Казалось бы, просто и хорошо, но с другой стороны за этой простотой скрывается главный недостаток — временное запаздывание, которое всегда имеет место при изменении дневной и ночной температуры. У современных домов низкая теплопередача, поэтому при понижении температуры на ночь и контроллер её отрабатывает, эффект еще не наступает. В след за ночной температурой контроллер видит дневную температуру, но ночной эффект еще не наступил. Никакими регулировками наклона и подъема кривой этот недостаток убрать нельзя. Особенно, большой ошибкой является подключение теплых полов к системе погодозависимой автоматики. Там это запаздывание еще более заметно.

Погодозависимая автоматика обеспечивает нам изменение температуры, но делает это не совсем корректно. Эти изменения видны только при сезонном понижении температуры. С одной стороны, Вы можете заплатить большие деньги за автоматику и она будет делать это самостоятельно, либо один раз в месяц вы можете зайти в котельную и немного повернуть ручку на котле.

Различия погодозависимой автоматики

Итак, существуют котлы, в которых функции погодозависимой автоматики уже предустановлены в программу котла (как правило настенные котлы). Для того, чтобы реализовать погодозависимые функции, всего лишь нужно приобрести датчик наружной температуры и установить его. Это недорого и эффективно, в этом случае автоматика будет нам полезна (Так как мы практически ничего за неё не платим).

Другая ситуация, когда мы приобретаем напольный котел. Здесь автоматика, как правило, не встроена. И если вы захотите получить такую автоматику, нужно будет решать её наружными средствами. Придётся приобретать два смесительных узла, так как с одним нет никакого смысла работать, приобретать контроллер, приобретать все необходимые клеммы для подключения. Приобретать коллектор и некоторое количество запорной арматуры, фитингов и все остальное, что необходимо чтобы собрать гидравлику. После всего этого нужно будет заплатить за подключение и за то, чтобы всё это наладили (примерно 1500-2000€)

Преимущества погодозависимой автоматики

Есть два главных плюса у такой автоматики:

  • Для человека ленивого, который совсем не хочет заходить в котельную и разбираться в чем-то, преимущества конечно же есть. Там всё делается само: и включается и выключается, никакого внимания оно не требует.
  • Второй плюс крайне относителен. По заявлению производителя — это экономия энергоносителя. Так как расчёты никто не предоставляет, то полностью верить я этому не стал.

Недостатки погодозависимой автоматики

Здесь, как ни странно, гораздо более существенные позиции

  • Цена, если речь идет о напольном котле.
  • Главный недостаток наружной погодозависимой автоматики, невстроенной в котел — сложность обслуживания. Часто, люди вызывают мастеров, даже не зная модели своего контроллера. Контроллеров очень много, поэтому с собой их не носят, кроме случаев, когда точно известно на какой случай и модель котла едут. Контроллер на месте починить нельзя. Приходится вытаскивать провода, которые заведены на контроллер и подключать их на прямую.Это в худшем случае. В лучшем же, контроллер увозят, проверяют, покупают новый. В итоге лишние траты и беспокойство. В отличие от отсутствия погодозависимой автоматики. Там из-за регулярного обслуживания, как правило, ничего не ломается.
  • С автоматикой, которая связана с большим количеством электронных устройств, бывают проблемы и устранить их невозможно, нужно только менять.

Ситуации, в которых нельзя обойтись без погодозависимой автоматики

Первая ситуация — когда заказчик любит крутить ручки, что-то настраивать, то есть он любит «поиграться». Из-за своей любви он требует установки погодозависимой автоматики.

Вторая ситуация — когда есть необходимость оборудования котельной, которая обеспечивает много различных объектов. Например, основной дом, домик охраны, отдельный гараж, баня, бассейн, вентиляция и так далее. Здесь, кроме как погодозависимой автоматикой, задачу не решить. Этот случай нетипичный, так как обычно дома до 500 квадратных метров не требуют никакой погодозависимой автоматики.

Третий случай —  производство. Например,12 метров высота потолков, 5 тысяч квадратов площадь, 60 тысяч кубов нужно было обогреть. Никаких иных энергоносителей, кроме как солярки, там не было. Расход был огромный, пришлось ставить погодозависимую автоматику. Расход сократился втрое, там это жизненно необходимо.

В обычном доме автоматика не очень нужна, если Вам не лень зайти в котельную и повернуть ручку температуры. Совсем простая операция.

Когда погодозависимая автоматика будет полезна?

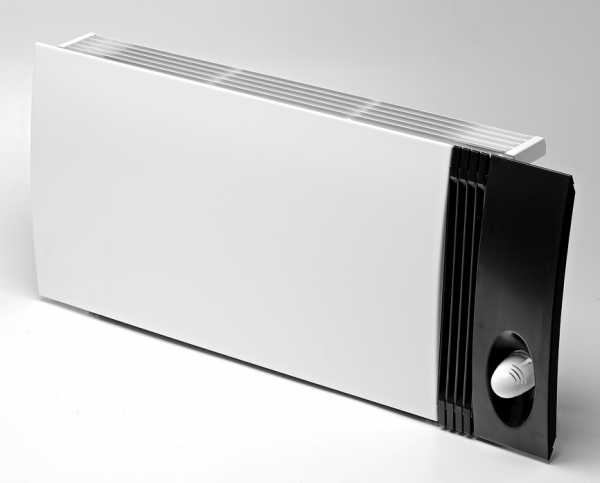

Есть такие приборы, которые называются конвекторы. Внешне сильно похожи на радиаторы, но по свойствам разительно отличаются.

Основной плюс конвекторов – быстрая реакция на изменение температуры. За 3-5 минут они способны прогреть помещение. За это же время способны и изменить температуру.

При наличии конвекторов отопления погодозависимая автоматика будет максимально эффективно реализовывать свою функцию.

Вывод

Погодозависимая автоматика может иметь место, если она встроена в котле и её функции стоят недорого. Если котел напольный и автоматика туда не вшита, то это дорого и неэффективно. Если дом большой, то без погодозависимой автоматики Вам не обойтись. Если используете водяные конвекторы, то автоматика будет Вам полезна. В большинстве случаев она не нужна. Спасибо за внимание.

eurosantehnik.ru

Погодозависимый контроллер системы отопления


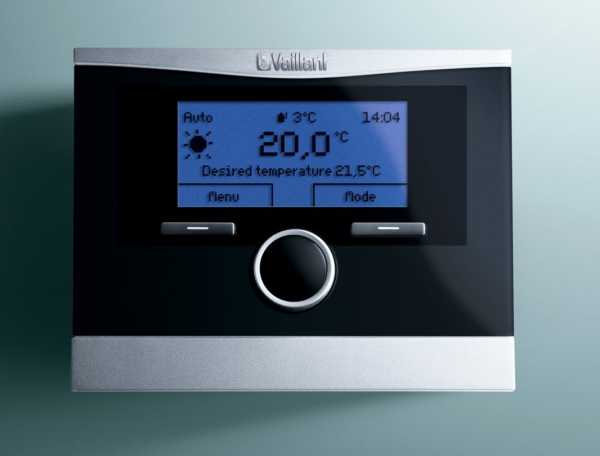

Погодозависимый контроллер системы отопления – это комфортно

Приветствую вас, уважаемые читатели! С вами снова я, Максим Алейников.

Разговор, дорогие друзья, сегодня пойдёт на актуальную тему – погодозависимый контроллер системы отопления.

Температурные режимы по регионам разные, перепады погоды частые, поскольку наступило такое прекрасное время года, как весна. Днём тепло, а ночью ещё подмораживает. И в таких случаях незаменимыми являются достижения нашей техники и науки. А именно, фактически все котлы в наше время в комплекте включают автоматику, способную управлять горелкой, принимать сигналы от устройств безопасности, а также поддерживать определённый температурный уровень теплоносителя.

Для этих целей применяется вмонтированный в котёл термостат с датчиком в магистрали: в подающей или обратной. В данном случае происходит регулирование температуры нагрева самого котла, а не помещения, поэтому хозяину всё равно придётся периодически подстраивать работу котла в соответствии с потребностью в тепле.

Программные термостаты дают возможность управлять процессом нагрева не только в пределах заданных параметров, но и от времени суток и дня недели. Такая регулировка относительна, так как реакция термостата произойдёт лишь тогда, когда температура в помещении вашего дома, например, уже снизится как реакция на понижение температуры на улице.

Микропроцессорные панели управления способны поддерживать различную температуру одновременно в нескольких нагревательных контурах. Например, когда есть необходимость сразу обогрева радиаторной системы, водяного пола и т.п. Как вы понимаете, в обычной нашей жизни комнаты дома выходят на разные стороны, температура нужна везде разная: кто-то любит потеплее, кто-то предпочитает попрохладнее… Где-то ветряная сторона, где-то наоборот. То есть все эти факторы способны влиять на комфорт вашего помещения.

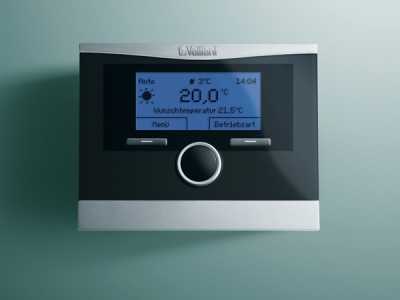

Для этих целей и существует погодозависимая автоматика. Такое регулирование состоит в подстройке текущих параметров (мощности, температуры носителя тепла) системы отопления или её отдельных элементов к погодным условиям.

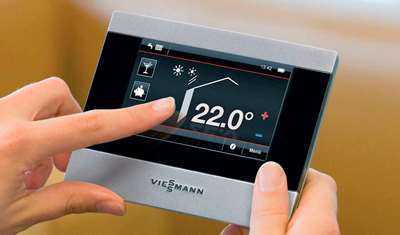

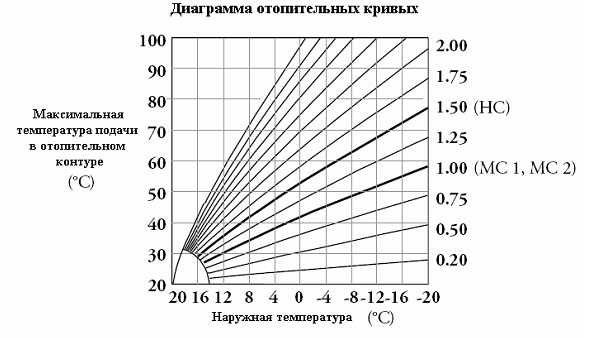

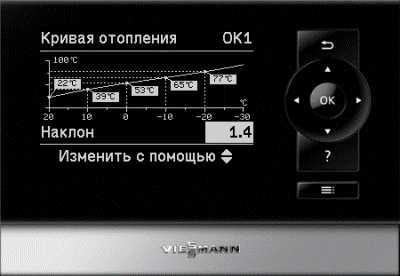

Есть такое понятие, как «кривая отопления». Некий алгоритм расчёта, заложенный предварительно в память датчиков, способных реагировать на всевозможные сигналы и выстраивать соответствующие параметры отопительной системы. Стоит один раз настроить систему и всё, дальше за вас будет работать автоматика.

Чем точнее будет настроена кривая отопления, тем выше эффективность и экономичность работы системы. Отклонения от наклона кривой и её смещение относительно оси ординат устанавливаются параметрами системы отопления. Такими как соотношение мощности котла и отопительных радиаторов, тепловые сопротивления стен помещения, наличие или отсутствие дополнительных источников тепла.

Если на протяжении длительного времени режим обогрева относительно постоянный, то в ряде погодозависимых контроллеров есть возможность поднастройки параметров кривой отопления. При производстве контроллера в память прибора вноситься несколько вариантов кривых, чтобы впоследствии была возможность выбрать наиболее подходящую для определённых условий линию. Чем лучше сделана теплоизоляция дома, тем менее крутым будет наклон кривой и наоборот.

Датчики могут быть смонтированы как внутри помещения, так и на улице. Это позволяет создать максимальный уровень комфорта, контролировать и быстро корректировать температуру в помещении. Применение одновременно двух датчиков позволяет экономить топливо, увеличивает инерционность работы системы, повышает её эффективность и обеспечивает дополнительное снижение затрат на содержание.

В наше время технологии так развиты, что контроллеры выполняют не только одну определенную функцию, но и большое количество сервисных. Так, следят за состоянием системы и способствуют правильной и безопасной работе всего оборудования.

Для полноты картины о возможностях контроллеров хочу остановиться на дополнительных функциях:

1. пользовательские – позволяют адаптировать режимы отопления под образ жизни его обитателей. Возможные режимы:

  • «спокойной ночи» — установка так называемой ночной температуры. Считается, что наиболее комфортно человек будет себя чувствовать в состоянии сна, если ночная температура будет ниже дневной чуть ниже примерно на 4 градуса. Есть такая функция «предварительного прогрева» или «плавного выхода из ночного режима». Она позволит за несколько часов до вашего пробуждения подогреть воздух и к моменту вашего подъёма атмосфера в комнате будет весьма приятной.
  • «дезинфекция» – программное обеспечение многих панелей управления производить термическую обработку бойлера раз в неделю. Как? Путем увеличения температуры в бойлере до 80 градусов цельсия в течение 20-30 минут.
  • «защита от замерзания» – устанавливается определенный уровень температуры снаружи помещения и как только зафиксировано снижение ниже этого уровня, автоматика запускает котел и будет поддерживать нужную температуру в отопительной системе для предотвращения её размораживания.
  • «уютный дом» — возможность на расстоянии контролировать температуру помещений и своевременно узнавать о любых неисправностях в системе.

2. сервисные:

  • «чистый воздух» – для оптимизации работы горелки. В современных контроллерах в исходных параметрах сразу задан минимальный уровень горения (по умолчанию обычно не меньше минуты). Это позволяет снизить уровень вредных выбросов в воздух.
  • «плавный пуск» – для устранения образования конденсата производится плавная пусковая разгрузка. В момент включения отопления насосы ещё не работают, и теплоноситель в котле достаточно быстро нагревается до уровня 40-60 градусов  цельсия. Поэтому время негативного воздействия конденсата на внутренние элементы устройства значительно сокращается. После того, как достигнут необходимый уровень температуры, начинают работать насосы контуров отопления.
  • «летнее ТО» – предусмотрена в панелях некоторых производителей. Суть в том, что летом, например, насосы не работают и для того, чтобы избежать деблокирования их желательно иногда «прогонять».

Не смотря на достаточно большой выбор автоматических систем управления системами отопления, есть определённые параметры, которых стоит придерживаться при выборе:

  • высокочувствительные датчики, наличие которых обеспечит надёжную и эффективную связь и позволит избежать заметных перепадов температуры;
  • понятный интерфейс, позволяющий устанавливать регулировку без специальных знаний и усилий;
  • безопасность и надёжность, способствующая самостоятельной установке модели либо при помощи специалистов.

Принцип работы автоматики

Любой домовладелец, думаю, должен обладать элементарными знаниями по данному вопросу. Так, автоматика способна функционировать как с потребителями, так и с теплогенераторами. Потребители – это в нашем случае радиаторы, система «тёплый пол» и т.п. с целью контроля теплоотдачи потребители применяют разные элементы управления – насосы, краны, смесители – они-то и осуществляют регулировку тепла. При уменьшении количества потребителей на контуре точность регулировки увеличивается.

Теплогенер

www.teplo-ltd.ru

Автоматика системы отопления – в чем проблемы, нужна ли она?

Нужна ли вам в систему отопления автоматика, в том числе и реагирующая на изменения погоды? Не лишнее ли это удорожание? Ознакомьтесь с независимым мнением об автоматике в системе отопления. Это совсем не то, что будут навязывать продавцы и установщики.

Многие специалисты, занимающиеся отоплением, относятся в целом к автоматическим средствам, управляющим отоплением в зависимости от погоды, весьма скептически.

И есть за что.
Подробней о том, что получается на практике с автоматикой системы отопления, в каких случаях она нужна, и в чем собственно дело.

Как работает погодозависимая автоматика

Принцип работы автоматических средств изменяющих работу отопления в зависимости от погоды довольно простой – если понижается температура на улице, то увеличивается температура теплоносителя. И на оборот, — если на улице теплеет, то температура теплоносителя снижается.

Этим упреждаются колебания температуры внутри помещения, – теплопотери компенсируются с опережением, без изменения внутреннего микроклимата (по задумке).

Можно регулировать настройки, менять упреждения и температуру. Но не всегда гибко и широко, как хотелось бы. Далеко не всегда проявляется эффективность этой системы. А скорее наоборот – автоматика доставляет только неудобства. Почему?

Как и когда проявляется недостаток автоматического управления

Имеется множество современных домов, у которых внутренняя теплоемкость весьма большая, а снаружи они отличны утеплены. Тогда тяжелые стены почти полностью являются аккумуляторами тепла.

Отдельные образцы погодозависиомой автоматики не могут достаточно эффективно подстраиваться под такое положение вещей. Возникает ситуация, когда суточные колебания температуры отрабатываются автоматикой весьма плохо. Хоть при контроле можно увидеть, что все работает на ура.

Температура значительно снижается вечером, — начинается разогрев в соответствии с настройками. Но здание и само бы не остыло до утра, – в результате к утру жарковато. Наступает день, отопление отключается, и дом остывает к ночи так, что становится прохладно.

Автоматика не настраивается на теплоемкие дома и в результате внутри температура прыгает невпопад. Положение хуже, чем если бы это было простое реагирование на внутреннюю температуру жилища.

Ситуация значительно усугубляется, если погодозависимой аппаратурой управляются еще и теплые полы – самая теплоинерционная система в доме. Это является серьезной ошибкой в монтаже отопления.

В результате владельцы, разуверившись в настройках, попросту отключают аппаратуру, чтобы не мешала жить. Система работает как обычно — по температуре теплоносителя или воздуха внутри.

Таким образом, часто погодозависимая автоматика может нормально реагировать только на сезонные колебания, – когда определенно изменяется среднесуточная температура.

Но не проще ли самостоятельно подрегулировать отопление в соответствии с сезоном? Ведь это не затруднит.

Какие бывают системы и как они работают

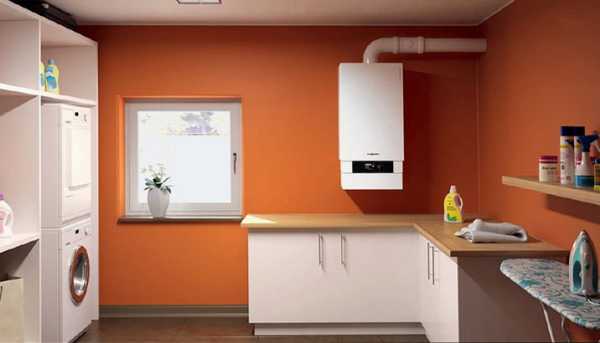

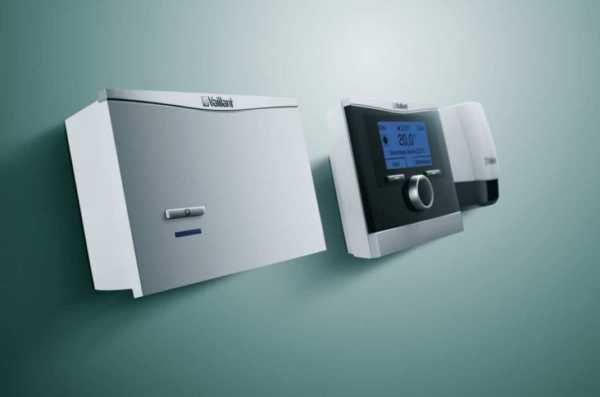

В настенных автоматизированных котлах чаще имеются запрограммированы варианты работы в зависимости от погоды. Тогда нужно всего лишь приобрести наружный датчик и подключить его к котлу, и автоматика зависимости от погоды готова. Это просто, недорого, доступно, и поэтому используется повсеместно.

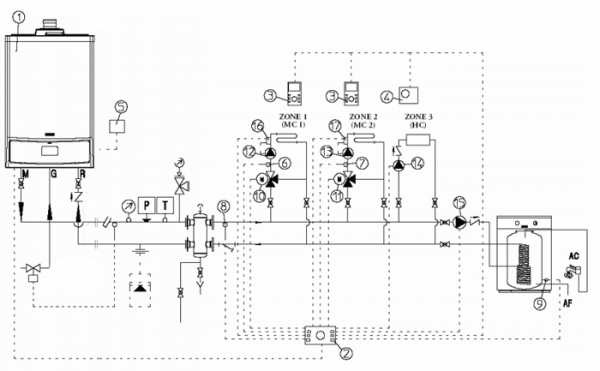

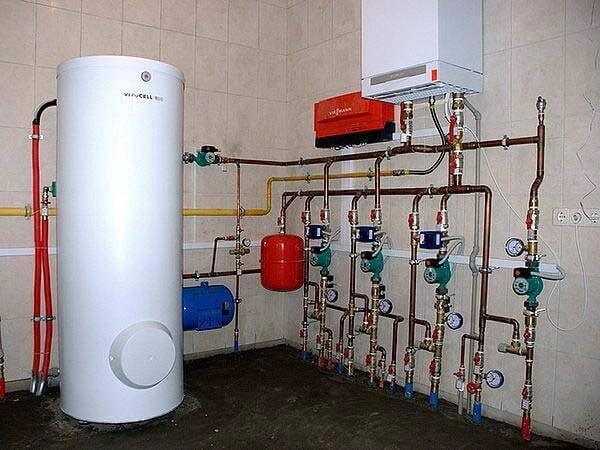

Но с котлом напольным погодозависимая автоматика хоть и возможна, но обойдется в копеечку. Она обеспечивается целым комплексом дополнительного дорогостоящего оборудования.

  • Два смесительных узла в комплекте.
  • Коллектор для монтажа этих узлов.
  • Запорная арматура и фитинги для этого монтажа.
  • Контроллер управления.
  • Датчик с проводами

Вместе с работой и наладкой все это удовольствие дотягивает до 2000 у.е.

Но это еще не все. Ведь оборудование ломается, его нужно обслуживать. Чем сложнее система, тем больше вероятность поломки. А здесь электроника, устранить поломки которой невозможно, нужно менять блок. И это все происходит среди зимы. При этом отопление не работает, ждет ремонта этой аппаратуры….

Все это говорит о том, что даже для человека, который не хочет вникать в свою котельную и что-то там регулировать, чтобы подстроить отопление по сезону, такая автоматика не нужна. Лучше и безопаснее вникнуть в регуляцию и сделать ее раз в два месяца, чем беспокоится подобным образом.

Так же подробней ознакомьтесь – нужна ли гидрострелка в системе отопления
Но, тем не менее, указанная аппаратура монтируется. В каких же случаях в системе отопления ставится аппаратура реагирования на погоду?

Когда применяется автоматика на погоду

  • Не редко жильцы просто любят все автоматическое. Им нравится разобраться, сделать настройки. В общем, аппаратура управления системой отопления в данном случае является, как и большой автомобиль – дорогим удовольствием, которым можно заняться в свободное от работы время (наладка отопления в доме – новое хобби).
  • Второй случай – весьма сложные системы отопления со многими контурами. Если от одного котла (группы котлов) питаются несколько объектов – дом, домик, гараж, сауна, оранжерея…. то вручную всем управлять невозможно и нужно ставить полностью автоматический комплекс. Но на таких объектах, как правило, имеется и штатный специалист для обслуживания, а владелец в нюансы работы отопления не вникает.
  • Еще вариант – большие площади отопления, производственные цеха, со сменными режимами работы и т.д… При таких объемах, даже малейшая экономия на отоплении – большие деньги. Поэтому автоматикой регулируется все.

Но в подавляющем большинстве случаев, обычный дом до 400 м кв. не требует никакой погодозависимой автоматики. Если жильцы самостоятельно смогут подстроить котел при похолодании (потеплении) на улице, то эта аппаратура теряет всякий смысл.

Нюансы работы и выводы по автоматике системы отопления

Электронный контроллер в системе отопления управляет не только изменениям на погоду, но и другими функциями. В частности, важнейшая – управление системой горячего водоснабжения. При нагреве бойлера, отопление отключается – правило приоритета ГВС в любой системе. Это выполняется внешним контроллером с напольным котлом, или эта функция вшита в автоматизированные котлы.

Если от аппаратуры отказались, то приоритетность бойлера должна обеспечиваться какими-то другими средствами. И это можно сделать, установив группу реле и другую не сложную аппаратуру в схему, что на порядок дешевле, чем «городить» автоматику.
Читайте подробнее – как подключить бойлер к не автоматизированному котлу

Если вопрос работы бойлера с твердотопливным котлом решен, то можно полностью отказаться от автоматики. Остается сделать выводы. Погодозависимая автоматика может быть встроена в настенный котел. Тогда запросто можно включить ее в работу путем приобретения дополнительного наружного датчика температуры – весьма просто и функционально.

Но если у вас неавтоматизированный котел, то устанавливать кучу сложной аппаратуры дополнительно к нему не нужно – слишком дорого и малоэффективно. Гораздо проще и дешевле подстроиться под погоду «вручную». Исключение составляют весьма большие дома и объемные отапливаемые хозяйства, где без автоматики просто не обойтись.

Также интересно ознакомиться – как проще и недорого сделать отопление на загородней даче

teplodom1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
