Комнатный термостат ТА3 Polar Bear

Напоследок рассмотрим еще один электромеханический термостат.
Во-первых, это для более разнообразного обзора.
Во-вторых, над этим я немного «поиздеваюсь» на камеру и попытаюсь более детально поразбирать технические характеристики из приложенного руководства.

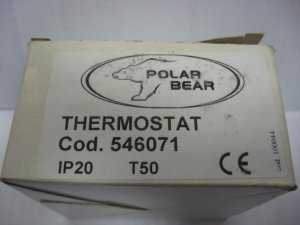

Рисунок 10.1 – Термостат ТА3 в упаковке.

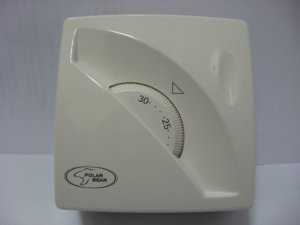

Рисунок 10.2 – Термостат ТА3 вид спереди.

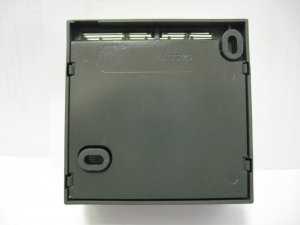

Рисунок 10.3 – Термостат ТА3 вид сзади.

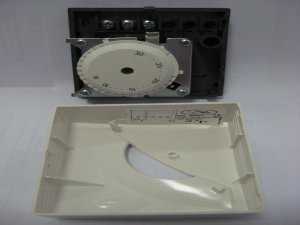

Рисунок 10.4 – Термостат ТА3 со снятой защитной крышкой.

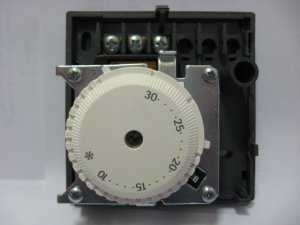

Рисунок 10.5 – Термостат ТА3 без защитной крышки.

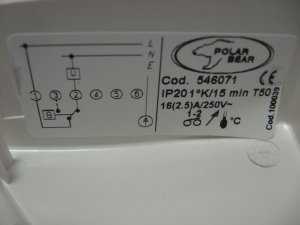

Рисунок 10.6 – Термостат ТА3 вид на шильду внутри защитной крышки.

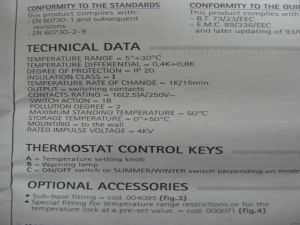

Рисунок 10.7 – Инструкция, технические характеристики.

Разберём раздел TECHNICAL DATA, то есть технические характеристики.

TEMPERATURE RANGE – температурный диапазон 5-30°С, диапазон температур, которые термостат готов поддерживать.

TEMPERATURE DIFFERENTIAL – перепад температур. Отклонения от задания температуры могут составлять 0,4-0,8 Кельвин (здесь равнозначно градусу Цельсия).

DEGREE OF PROTECTION - степень защиты. Защита внутренностей термостата, которую обеспечивает его корпус.
Первая цифра – защита от проникновения пыли или каких-то более крупных твердых объектов, 2 = защита от предметов диаметром более 12,5мм.
Вторая цифра – защита от проникновения влаги, 0 = защиты от проникновения воды нет.

INSULATION CLASS – класс изоляции. Здесь могу предположить. В ГОСТ Р52319-2005 (Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования), есть глава 3.6, называемая «Изоляция». В ней рассказывается про основную, дополнительную, двойную. Возможно, имелось в виду, что прибор имеет основную изоляцию, повреждение которой может создать риск поражения электрическим током.
Возможно, это связано с классом защиты электрооборудования от поражения человека электрическим током. Посмотреть эти классы мы можем в главе 1.7 ПУЭ, таблица 1.7.3. Из упомянутой таблицы можно увидеть обозначение защиты для этого класса и то, что прибор с таким классом защищает от прикосновения к корпусу, на котором оказалось напряжение в результате повреждения изоляции, но только при условии подключения к защитному заземлению. Однако на этом термостате явной клеммы для PE-проводника я не увидел.

TEMPERATURE RATE OF CHANGE – скорость изменения температуры. Если правильно понял, то это максимальная скорость изменения температуры, на которую термостат готов оперативно отреагировать. Если температура будет изменятся быстрее, то термостат будет реагировать с некоторой задержкой. Однако вы можете представить ситуацию, когда температура, например, упала резко на 20 градусов вниз? Или подскочила более чем на 15 градусов? Это явно какой-то катаклизм, что, к счастью, не часто.

OUTPUT – выход. Здесь все просто, в качестве выхода – перекидной контакт. То есть один контакт общий, один нормально открытый и один нормально закрытый.

CONTACTS RATING – характеристика контактов. 16А для резистивной нагрузки, например - электрический калорифер и 2,5А для индуктивной нагрузки, например - электродвигатель, при напряжении до 250В переменного тока.

SWITCH ACTION – какая то характеристика типа переключения. Аналогов найти не смог. Примем как факт, что переключение у данного термостата имеет тип 1В.

POLLUTION DEGREE – степень загрязнения. Обратимся вновь к ГОСТ Р52319-2005 (Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования). Вновь пункт 3.6 – изоляция. Степень загрязнения – характеристика, отражающая степень влияния загрязненности атмосферы на работу изоляции электроустановок. При этом значению 2 соответствует: п.3.6.6 – «…обычно присутствует только непроводящее загрязнение. Однако, как правило, возникает временная проводимость, вызванная конденсацией».

MAXIMUM STANDING TEMPERATURE – максимальная установившаяся температура. То есть температура может кратковременно подняться и выше. Но если она будет выше этого значения, например, сутки и более, возможны какие-то повреждения термостата.

STORAGE TEMPERATURE – температура хранения, от 0 до 50°С.

MOUNTING – монтаж. Монтаж данного термостата - на стену.

RATED IMPULSE VOLTAGE – номинальное импульсное напряжение. Обратимся к МЭК 60664 – 1: 2007, который поясняет, что это: «Импульсное напряжение, установленное изготовителем для оборудования или его отдельных частей, характеризующее способность изоляции выдерживать временные перегрузки по напряжению». Если я правильно понял, то в этот термостат может ударить молния, не вызвав в нем значительных повреждений, но только, если напряжение при этом будет не более 4кВ.

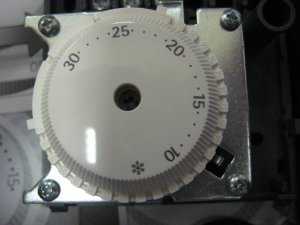

Рисунок 10.8 – Термостат ТА3 крупным планом.

Обратите внимание, на регулировочном колесике нанесены две цифровые шкалы. Те цифры, что побольше, предназначены для случая, когда одета защитная крышка, на которой нанесена метка в виде треугольника, показывающая заданную температуру. А циферки, которые не так очевидны, нанесенные на прямоугольных площадках у основания, предназначены для работы при снятой крышке. В нижней правой части на фотографии есть прямоугольный вырез, в котором виден небольшой прямоугольный «язычок». Этот «язычок» и есть метка, с которой надо совмещать цифры на прямоугольной площадке, чтобы задать требуемую температуру.

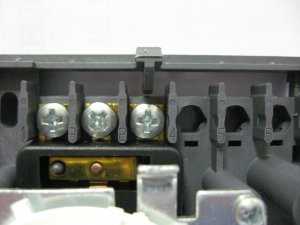

Рисунок 10.9 – Термостат ТА3 клеммы для подключения

Теперь посмотрим на клеммы, показанные на рисунке 10.9. Вспомним, что контакт 1 – общий, 2 – нормально замкнутый, 3 – нормально разомкнутый, как нам сообщает шильдик с рисунка 10.6.

Обратим внимание, что номера клемм идут не по порядку!

Проведем небольшой опыт с этим термостатом.

Исходные данные: температура в помещении порядка +23 … +24°С, заданная температура = 20°С.

Получается, что реальная температура выше, чем заданная на термостате.

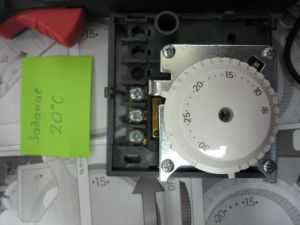

Рисунок 10.10 – Задание 20°С, реальная температура в помещении +23 … +24°С.

Теперь пощупаем контакты мультиметром в режиме прозвонки.
Один щуп поставим на 1 контакт, который у нас общий, второй на контакт 3, который является нормально открытым. На рисунке 10.11 показан результат. Видим, что контакты 1 и 3 замкнуты. Это говорит о том, что показанное на рисунке 10.6 состояние контактов, которое мы условно считаем «нормальным» - для ситуации, когда температура окружающей среды меньше, чем задание температуры для термостата. Поскольку данные контакты замкнуты при температуре большей, чем задание, логично использовать их для охлаждающей аппаратуры. Как только температура упадет ниже задания, эти контакты разомкнутся и охлаждение отключится.

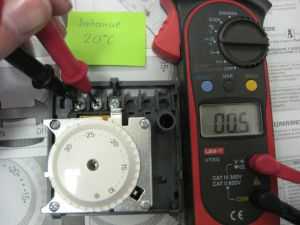

Рисунок 10.11 – Состояние контактов на охлаждение.

Оставим один щуп на общем контакте. В нашем случае – это черный щуп. Второй подсоединим к контакту 2. На рисунке 10.12 показано, что отображает мультиметр. Это состояние разомкнутости. Получается, что при температуре выше, чем задание, контакты 1 и 2 между собой разомкнуты. Температура упадет ниже задания и контакты замкнутся. Их логично использовать для подключения нагревательной установки.

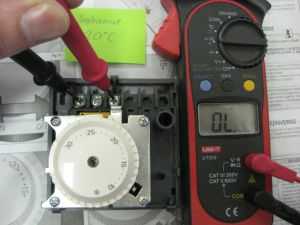

Рисунок 10.12 – Состояние контактов на нагрев.

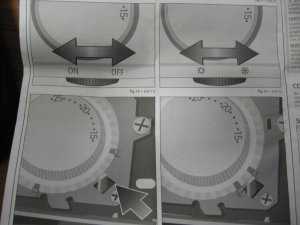

Рисунок 10.13 – Инструкция, установка задания температуры.



Рисунок 10.14 – Инструкция, крепление, регулировка задания.

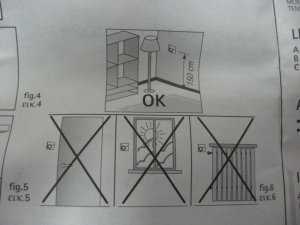

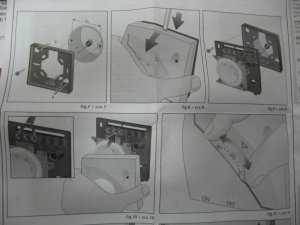

Рисунок 10.15 – Инструкция, монтаж термостата в помещении.

На рисунке 10.15 показаны рекомендуемые места для установки термостата. Здесь все логично – ставьте его на удалении от источников тепла (например – отопительная батарея) и холода/сквозняков (окна, двери).
