Инструкция Водонагревателя Polaris Ultra 3.5



Найденные инструкции для Polaris Ultra 3.5

В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.

Ваше устройство имеет характеристики: Тип водонагревателя: проточный, Способ нагрева: электрический, Производительность: 5 л/мин, Максимальная температура нагрева воды: 55 ?С, Давление на входе: 0.20 – 6 атм., Номинальная мощность: 3.5 кВт, полные характеристики смотрите в следующей вкладке.



Скачать инструкцию к Водонагреватели Polaris Ultra 3.5

Polaris_ultra_3.5_0.pdf Руководство пользователя
Polaris_ultra_3.5_1.pdf Скачать сертификат соответствия
Скачать Сообщить о нерабочей ссылке

Полезные файлы и ПО

Для многих товаров, для работы с Polaris Ultra 3.5 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки, список кодов ошибок, электронная схема или фото. Вы можете скачать онлайн эти файлы для конкретнй модели Polaris Ultra 3.5 или добавить свои для бесплатного скачивания другим посетителями.

ДрайверыНайдено (0)
Электронная схемаНайдено (0)
ФотоНайдено (0)
Схема установкиНайдено (0)
DatasheetНайдено (0)
Добавить файл

Инструкции для похожих Водонагревателей

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.



Отзывы о Polaris Ultra 3.5

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность чтобы как можно больше людей смогли узнать мнение настоящих людей которые уже пользовались Polaris Ultra 3.5.

Мария на Ultra 3.5 2017-06-05 01:57:07

Экран не загорается и теперь надо везти в сервисный центр((

Емеля на Ultra 3.5 2017-06-05 20:42:50

Не берите не греет

Ульяна на Ultra 3.5 2018-01-05 20:11:25

Не включить

Максим на Ultra 3.5 2018-06-19 11:57:50

Потерял инструкцию, а за год забыл как пользоваться.

Лидия на Ultra 3.5 2018-11-13 19:34:29

Не включить



Характеристики Polaris Ultra 3.5

Текст описываающий харакетристики устройства.

Технические характеристики
Тип водонагревателя проточный
Способ нагрева электрический
Производительность 5 л/мин
Максимальная температура нагрева воды 55 ?С
Давление на входе 0.20 – 6 атм.
Номинальная мощность 3.5 кВт
Напряжение сети 220 В
Комфорт
Управление дисплей
Функции индикатор включения, индикатор нагрева, термометр
Безопасность
Защита ограничение температуры нагрева, защита от перегрева, предохранительный клапан
Степень защиты от воды 4
Особенности
Установка вертикальная, нижняя подводка, способ крепления: настенный
Аксессуары душевая насадка, шланг для душа
Размеры (ШхВхГ) 257x387x84 мм



Поломки у Водонагревателей

Здесь представлен список самых частых и распространенных поломок и неисправностей у Водонагревателей. Если у вас такая поломка то вам повезло, это типовая неисправность для Polaris Ultra 3.5 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки Описание поломки Действие
При включенном водонагревателе нет горячей воды вопрос
Слишком низкая температура нагрева вопрос
Горячая вода имеет ржавый цвет вопрос
Неприятный запах горячей воды вопрос
Протечка водонагревателя
вопрос
Деформация корпуса накопительных водонагревателей вопрос
Посторонние звуки при работе вопрос
Не включается индикатор включения подогрева воды. вопрос
termet aquahit тип 19-00 После включения горелки через пять минут отключается подача газа вопрос
Не сразу включается Переодически не сразу зажигается горелка. Слышно только как трещит пьезорожжиг. Если в этот момент не перекрыть воду, то через несколько секунд будет сильный хлопок и пламя из под колонки. Аппарат почти новый и так с самого начала. Какие либо регулировки вопрос
не выключается после выключения воды газ горит не тухнет приходится закрывать газ но дисплей при этом горит пока не вытащишь батарейки вопрос
очищал тэн перепутал провода на бойлере 3w40v1 чистил тэн от накипи и забыл порядок подключения проводов 4 выхода там голубой коричневый розовый и синий с белым вместе на термостате есть надписи мелким шрифтом L ,N , OL ,ON вопрос
Не работает пьезорозжиг При включении воды пьезорозжиг от блока питания в колонке щелкает один раз и колонка не загорается вопрос
уменьшился напор горячей воды до маленькой стуйки предохранительный клапан проверен – исправен вопрос
почти полностью уменьшился напор горячей воды из ЭВН напор холодной воды по-прежнему нормальный вопрос
Ошибка Е3 Как устранить самостоятельно? вопрос
Не гаснет экран и не включается вопрос
який анод який анод підходить на termopan vit100 вопрос
Бежит горячая вода как регулируется температура води вопрос
Горячая вода как регулируется температура води вопрос
Не реагирует на поток воды и вледствие – не начинает греть воду Напор воды очень хороший, хоть прибавляй, хоть убавляй, водонагреватель не реагирует и не начинает нагревать воду. вопрос
термостат сгорел вопрос
Ошибка 2 Короткое замыкание вопрос
Ошибка ЕЕ Все работает но на табло ЕЕ вопрос
Ошибка а02 ошибка а02 вопрос
Сгорел тэн Как его снять не могу разобраться вопрос
ВПГ-18 колонка NOVA tec при открытии крана горячей воды нет розжига вопрос
ошибка Е5 не греет воду вопрос
течет вода по ночам из сбросного клапана холодная вода под давлением 4 атмосферы. По ночам давление может повышаться. Течет вода из сбросного клапана.. Если отключить подачу воды сброс воды прекращается. Какое максимальное давление может быть указано на сбросном клапане. За ночь вытекает больше вопрос
болер pv-50l оазис начал ставить новый болер от выхода горячей воды выпадает трубка подачи горячей воды что делать? вопрос
не включается основная горелка после непродолжительной работы произошёл сильный хлопок после этого колонка не включается искровой разряд есть вопрос
Добавить поломку

Поломки у Polaris Ultra 3.5

Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!

Добавить поломку



Сервисы специалзирующиеся на ремонте Водонагревателей

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

Сервисы выбранные пользователями

Сервисы по порядку

загрузть еще

infotehnic.ru

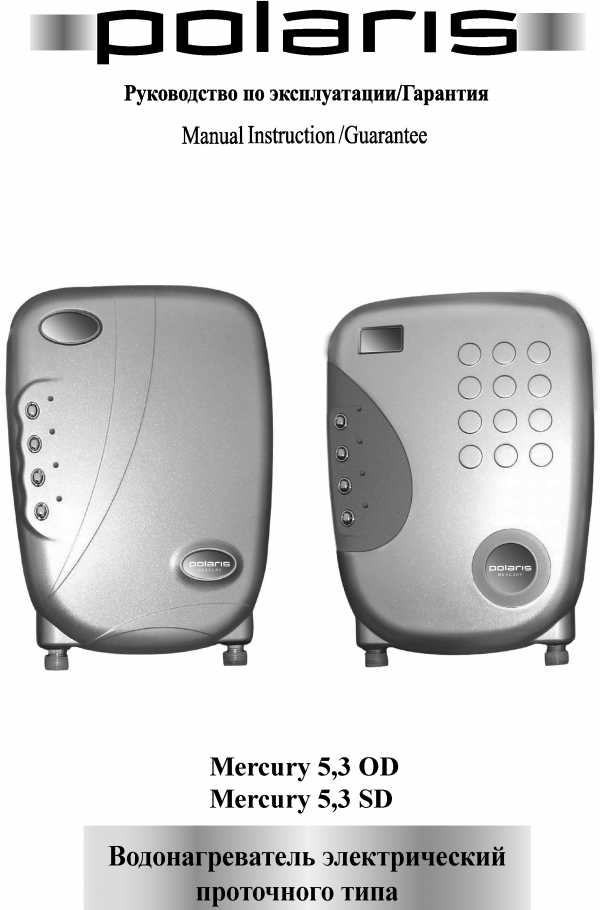

Mercury 5,3 od и mercury 5,3 sd инструкции по монтажу, эксплуатации и техническому обслуживанию


Водонагреватель электрический проточного типа

POLARIS

MERCURY 5,3 OD и MERCURY 5,3 SD

Инструкции по монтажу, эксплуатации и техническому обслуживанию

  1. Назначение и область применения

  • Электрический проточный водонагреватель предназначен для оперативного обеспечения горячего водоснабжения квартир, дач, бань и других бытовых помещений.

  • Многолетний опыт производства по европейским стандартам, использование современных материалов, новых конструкций и передовых технологий гарантируют надежность в эксплуатации и долговечность водонагревателя.

  • Современный биодизайн позволит гармонично вписать прибор в интерьер любого направления.

  1. Техническое описание

  • керамический нагревательный элемент обеспечивает КПД до 98%;

  • отсутствие металлических деталей, контактирующих с водой гарантирует электротехническую безопасность;

  • индукционный датчик давления воды предотвращает включение нагревателя при отключении водоснабжения;

  • встроенный термостат отключает нагревательный элемент при достижении температуры 60С;

  • все модели поставляются с предохранительным клапаном, контрольной лампочкой, индикатором температуры, 4-позиционным переключателем мощности нагрева.

3. Специальные указания по безопасности данного прибора

  • монтаж и ремонт прибора должен производится только квалифицированными специалистами сервисного центра. Никогда не пытайтесь самостоятельно ремонтировать прибор.

  • прибор должен быть заземлен надлежащим образом. Запрещается заземлять вывод розетки по трубе водопровода, газа или канализации.

Запрещается:

  • оставлять без присмотра работающий водонагреватель;

  • использовать водонагреватель с поврежденными органами управления, вилкой, розеткой;

  • демонтировать лицевую панель при включенной в розетку вилке;

  • устанавливать запорную арматуру на отводе горячей воды;

  • производить регулировку каких-либо устройств, кроме подачи воды вентильной головкой;

4

Проверка предохранительного устройства

. Описание прибора

M

Индикатор температуры воды

ercury 5,3 SD

Силовой кабель

Предохранительный клапан

Вход воды

Выход воды

Подключение душа

Кнопки выбора режима нагрева

Индикатор выбора режима нагрева

Индикатор температуры воды

Mercury 5,3 OD

Силовой кабель

Предохранительный клапан

Вход воды

Выход воды

Подключение душа

Кнопки выбора режима нагрева

Индикатор выбора режима нагрева

5. Монтаж

Монтаж прибора производит покупатель за свой счет.

Компания «POLARIS» не несет ответственности за неполадки, вызванные неверной установкой и пренебрежительным отношением к рекомендациям данного руководства, а именно:

1. Электрическое подсоединение должно выполняться в соответствии с правилами раздела 5.1.

2. Предохранительный клапан, входящий в комплект поставки, нельзя заглушать или заменять.

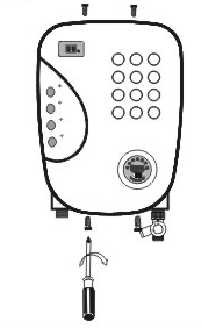

  1. Для подключения электрического кабеля отвинтите 5 саморезов с тыльной стороны прибора и снимите переднюю панель. Затем, присоедините кабель к электрической колодке (L,N), которая находится в верхней части прибора, а провод заземлите к клемме с символом

4. Установку рекомендуется производить с помощью специалистов, имеющих необходимую квалификацию.

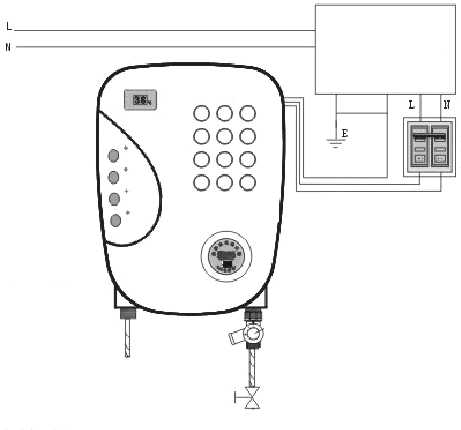

5.1. Принципиальная схема подключения

Силовой кабель, 2,5 мм

220 В; 50 Гц

L – коричневый;

N – синий;

E – желтый/зеленый

Запорный вентиль

Водопровод

Автомат защиты

Предохранительный клапан

Выход воды


* Заземляющий провод подсоединяется к клемме с символом .

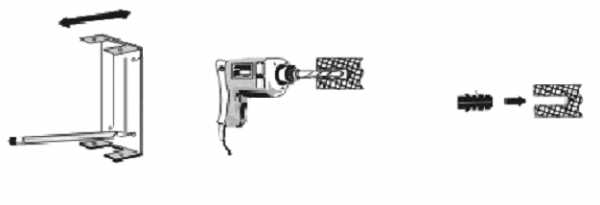

5.2. Крепление водонагревателя к стене

Стена

Дюбель

Стена

1

2

3

  1. Приложите монтажную пластину нагревателя к стене и наметьте карандашом отверстия – прибор должен быть установлен в СТРОГО вертикальном положении.

  2. Просверлите отверстия под шурупы.

  3. Используйте дюбеля для обеспечения надежного крепления

  4. Надежно закрепите заднюю стенку прибора на стене.

  5. Установите нагреватель на монтажную пластину и зафиксируйте 4 винтами.

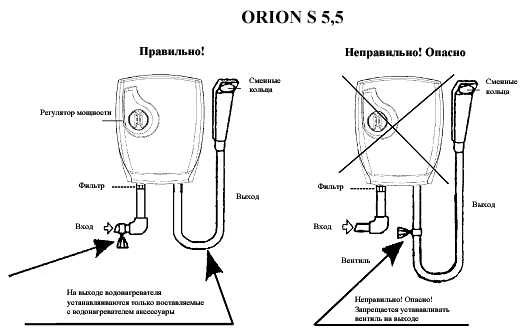

5.3. Подсоединение к системе водоснабжения

ВНИМАНИЕ: Для входа воды используйте трубы с синей маркировкой, для выхода – с красной маркировкой.

Запорный вентиль может быть установлен только на входе воды.

Категорически запрещается устанавливать любую запорную арматуру на выходе из прибора, т.к. это может вывести прибор из строя.

Подсоединяемые к водонагревателю шланги и соединения должны выдерживать рабочее давление и температуру не ниже 65C.

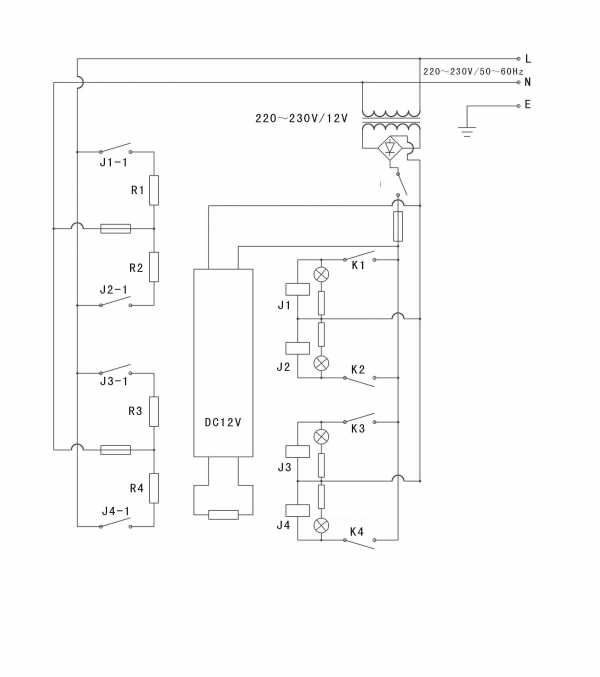

5.4. Электрическая схема прибора

Трансформатор

Силовой кабель

Заземление

Кнопка выбора режима нагрева

К1 – К4

Плавкий предохранитель

Резистор

Блок управления

6. Эксплуатация прибора

6.1. Первый запуск

– Убедитесь, что кнопки выбора режима нагрева находятся в выключенном состоянии.

– Непосредственно перед включением заполните водонагреватель, открыв вентиль магистрали холодного водоснабжения – дождитесь, чтобы из душа полилась вода.

– Осмотрите аппарат и убедитесь, что он не протекает.

– Включите водонагреватель, нажав нижнюю кнопку выбора режима нагрева на панели прибора – вода начнет немедленно нагреваться и на индикаторе будет отображаться температура воды. Последовательно включая режимы нагрева (снизу вверх) и отключая (сверху вниз), Вы можете подобрать оптимальную температуру воды.

– По окончании эксплуатации – закройте запорный вентиль: подача воды прекратится и нагреватель автоматически отключится от сети.

– Чтобы вновь включить нагреватель достаточно открыть запорный вентиль и из душа польется горячая вода установленной температуры.

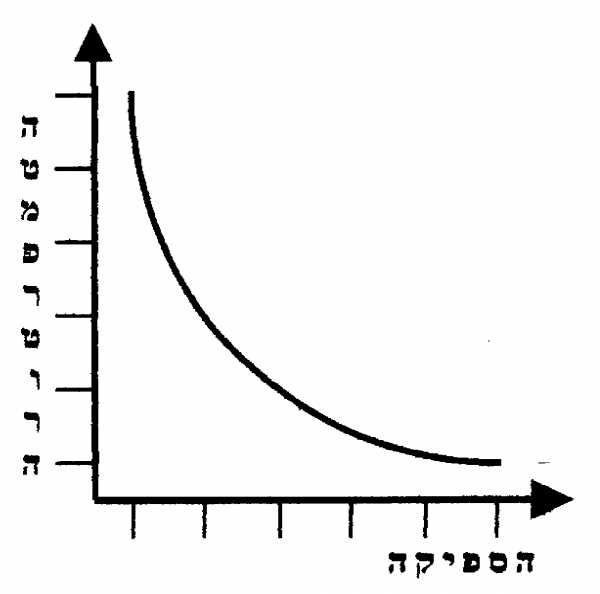

* Помните, что температура воды также зависит от силы потока воды: чем сильнее поток воды, тем ниже температура и наоборот. Таким образом, при необходимости Вы можете дополнительно регулировать температуру воды с помощью запорного вентиля.

6.2. Замерзание системы

Если существует вероятность промерзания прибора и образования льда внутри прибора – обязательно дождитесь полного оттаивания прибора. В противном случае прибор выйдет из строя при попытке включения в сеть.

7. Техническое обслуживание и ремонт

Текущий ремонт и техническое обслуживание должны выполняться специалистами, имеющими необходимую квалификацию.

Перед проведением любой операции по ремонту или обслуживанию отключите прибор от электрической сети!

7.1. Регулярное обслуживание

Чтобы обеспечить долгую службу нагревателя, рекомендуется регулярно прочищать фильтр на входе воды и душевую насадку.

Регулярно проверяйте состояние соединительных шлангов, проводов и розеток. В случае обнаружения любых повреждений – немедленно отключите прибор от сети и обратитесь в специализированный сервисный центр для устранения неполадок.

8. Технические характеристики

Модель

Напряжение

Мощность

Макс. сила тока

Производитель-ность при 38С

Рабочее давление

Mercury 5,3OD

220 В, 50Гц

1,3 – 5,3 кВт

24,1 А

 5,6 л/мин.

до 8 атм.

Mercury 5,3SD

220 В, 50Гц

1,3 – 5,3 кВт

24,1 А

 5,6 л/мин.

до 8 атм.

Класс электрической защиты: I

Класс влагозащищенности: IP 4

9. Информация о сертификации

Прибор сертифицирован на соответствие нормативным документам РФ.

Расчетный срок службы изделия: 5 лет

Гарантийный срок: 1 год со дня покупки

Производитель:

Texton Corporation LLC – ООО “Текстон Корпорэйшн”

1201 Market Street, Wilmington de.19801, State of Delaware, USA

1201 Маркет Стрит, Вилмингтон 19801, штат Делавэр, США

ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО

Настоящая гарантия предоставляется изготовителем в дополнение к правам потребителя, установленным действующим законодательством Российской Федерации, и ни в коей мере не ограничивает их.

Настоящая гарантия действует в течение 12 месяцев с даты приобретения изделия и подразумевает гарантийное обслуживание изделия в случае обнаружения дефектов, связанных с материалами и производством. В этом случае потребитель имеет право, среди прочего, на бесплатный ремонт изделия. Настоящая гарантия действительна при соблюдении следующих условий:

  1. Изделие должно быть приобретено только на территории России, причем исключительно для личных бытовых нужд. Изделие должно использоваться в строгом соответствии с инструкцией по эксплуатации с соблюдением правил и требований по безопасности.

  2. Обязанности изготовителя по настоящей гарантии исполняются на территории России продавцами – уполномоченными дилерами изготовителя и официальными обслуживающими (сервис) центрами. Настоящая гарантия не распространяется на изделия, приобретенные у неуполномоченных изготовителем продавцов, которые самостоятельно отвечают перед потребителем в соответствии с российским законодательством.

  3. Настоящая гарантия не распространяется на дефекты изделия, возникшие в результате:

    • Химического, механического или иного воздействия, попадания посторонних предметов во внутрь изделия;

    • Неправильной эксплуатации, заключающейся в использовании изделия не по его прямому назначению, а также установки и эксплуатации изделия с нарушением правил и требований техники безопасности;

    • Износа деталей отделки, ламп, батарей, защитных экранов, накопителей мусора, ремней, щеток и иных деталей с ограниченным сроком использования;

    • Ремонта изделия, произведенного лицами или фирмами, не являющимися авторизованными сервисными центрами;

  4. Настоящая гарантия действительна по предъявлении вместе с оригиналом настоящего талона, оригиналом товарного чека, выданного продавцом, и изделия, в котором обнаружены дефекты.

  5. Настоящая гарантия действительна только для изделий, используемых для личных бытовых нужд, и не распространяется на изделия, которые используются для коммерческих, промышленных или профессиональных целей.

По всем вопросам гарантийного обслуживания изделий Поларис обращайтесь к ближайшему официальному продавцу POLARIS.

* Адреса авторизованных обслуживающих центров на сайте Компании: www.polar.ru

gigabaza.ru

POLARIS VEGA 3.5 инструкция по эксплуатации онлайн страница 2





Водонагреватель электрический проточного типа POLARIS

VEGA 3.5



Руководство по эксплуатации



Благодарим  Вас  за  выбор  продукции,  выпускаемой  под  торговой  маркой  “POLARIS”.  Наши
изделия  разработаны  в  соответствии  с  высокими  требованиями,  предъявляемыми  к  качеству,
функциональности  и  дизайну.  Многолетний  опыт  производства  по  европейским  стандартам,
использование  современных  материалов,  новых  конструктивных  решений  и  технологий
гарантируют надежность в эксплуатации и долговечность водонагревателяМы  уверены, что Вы
будете довольны приобретением изделия торговой марки “POLARIS”.
Перед  началом  эксплуатации  прибора  внимательно  прочитайте  данное  руководство,  в  котором
содержится  важная  информация,  касающаяся  Вашей  безопасности,  а  также  рекомендации  по
правильному использованию прибора и уходу за ним.
Сохраните    руководство  вместе  с  гарантийным  талоном,  кассовым  чеком,  по  возможности,
картонной коробкой и упаковочным материалом.





Оглавление


1. Общая информация…………………………………………………………….3

2. Сфера использования……………………………………………3

3. Назначение и область применения ……………………………3

4. Техническое описание ………………………………………….3

5. Общие указания по безопасности данного прибора………….3

6. Специальные указания по безопасности данного прибора…..4

7. Описание прибора ………………………………………………5

8. Комплектация …………………………………………………….6

9. Монтаж …………………………………………………………..6

10. Крепление водонагревателя к стене ………………………….6

11. Подсоединение к системе водоснабжения …………………..7

12. Электрическое подсоединение………………………………..7

13. Электрическая схема прибора ………………………………..8

14. Эксплуатация прибора …………………………………………9

15. Техническое обслуживание и ремонт ……………………….10

16. Неисправности и их устранение………………………………10

17. Требования по утилизации…………………………………….10

18. Технические характеристики …………………………………11

19. Информация о сертификации …………………………………11

20. Гарантийное обязательство ………..…………………………12

manualbase.ru

Водонагреватель электрический проточного типа POLARIS VEGA 3.5. Руководство по эксплуатации

Конвекционный обогреватель

Конвекционный обогреватель POLARIS Модель: PCH 1074W, PCH 1575W, PCH 2076W Инструкция по эксплуатации Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши изделия разработаны

Подробнее

кнопка старта светодиодный индикатор

ВНИМАНИЕ Перед первым использованием консервного ножа внимательно прочитайте инструкцию. Беречь от детей! Использовать только в бытовых целях! Не открывайте банки, находящиеся под давлением! Не открывайте

Подробнее

ВНИМАНИЕ ОПИСАНИЕ ПРИБОРА

ВНИМАНИЕ – Перед первым использованием консервного ножа внимательно прочитайте инструкцию. – Беречь от детей! – Данный прибор не предназначен для использования людьми (включая детей), у которых есть физические,

Подробнее

Уважаемый покупатель!

Уважаемый покупатель! Поздравляем Вас с приобретением техники торговой марки MAGNIT. Мы уверены, что приобретенный товар будет соответствовать самым высоким запросам, предъявляемым Вами к бытовой технике

Подробнее

Инструкция по эксплуатации

Радиатор маслонаполненный электрический POLARIS Модели: PRE M 0715; PRE M 0920; PRE M 1125 Инструкция по эксплуатации Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши изделия

Подробнее

Уважаемый покупатель!

Уважаемый покупатель! Поздравляем Вас с приобретением техники торговой марки «MAGNIT». Мы уверены, что приобретенный товар будет соответствовать самым высоким запросам, предъявляемым Вами к бытовой технике

Подробнее

Блок питания встраиваемый

Блок питания встраиваемый БП150-12А БП150-12Б БП300-12А БП300-12Б БП200-24А БП200-24Б БП300-24A БП300-24Б Техническое описание, Инструкция по эксплуатации 1 1. Основные сведения 1.1. Блок питания встраиваемый

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МИКСЕР РУЧНОЙ ЭЛЕКТРИЧЕСКИЙ ERISSON HM-300 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Внимательно прочитайте инструкцию перед использованием изделия. Сохраните инструкцию для дальнейшего обращения к ней. Благодарим Вас

Подробнее

ORION ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ORION ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ФЕН ЭЛЕКТРИЧЕСКИЙ МОДЕЛЬ ORION OR-HD02 Уважаемые покупатели! Большое СПАСИБО Вам за покупку фена электрического ORION OR-HD02! Мы искренне верим в то, что в течение многих

Подробнее

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SPM2

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SPM Руководство по эксплуатации и монтажу Сделано для России Руководство содержит указания, которые должны быть выполнены при монтаже, эксплуатации и техническом обслуживании.

Подробнее

BXG-250A / BXG-250AC BXG-250AP

BXG-250A / BXG-250AC BXG-250AP ЭЛЕКТРОСУШИЛКА ДЛЯ РУК РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за то, что Вы приобрели электросушилку для рук BXG-250A / BXG-250AC /BXG-250AP! Если

Подробнее

Pуководство по эксплуатации н ФеPHS

Pуководство по эксплуатации Фен PHS-1211 1 СОДЕРЖАНИЕ Меры безопасности… 3 Комплектация… 4 Эксплуатация прибора… 4 Чистка прибора… 4 Безопасная утилизация… 4 Технические характеристики… 4 Уважаемый

Подробнее

AL800/AL801 Руководство по эксплуатации

Руководство по эксплуатации Данное устройство предназначено исключительно для внутрикомнатного использования. При длительном использовании устройства болты в движимых частях лампы могут раскручиваться.

Подробнее

Инструкция по эксплуатации

Радиатор маслонаполненный электрический POLARIS Модели: PRE SN 0715H; PRE SN 0920H; PRE SN 1125H; PRE SN 0720HF; PRE SN 0925HF; PRE SN 1129HF Инструкция по эксплуатации Благодарим Вас за выбор продукции,

Подробнее

Инструкция по эксплуатации

Инструкция по эксплуатации SHS9817 Фен электрический 1 Переключатель мощности потока воздуха 2 Переключатель температурных режимов 3 Петля для подвешивания 4 Кнопка активации функции «Холодный воздух»

Подробнее

БЛОК РАСШИРЕНИЯ ПРОВОДНЫХ ДАТЧИКОВ PROW

БЛОК РАСШИРЕНИЯ ПРОВОДНЫХ ДАТЧИКОВ PROW УВЕЛИЧИВАЕТ ЧИСЛО ПОДКЛЮЧАЕМЫХ ДАТЧИКОВ К БЛОКУ УПРАВЛЕНИЯ NEPTUN PROW ПАСПОРТ-ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ РЭА.00042.03 П(ИМ) ИЗГОТОВИТЕЛЬ: ООО «Специальные

Подробнее

ИСТОЧНИК ПИТАНИЯ ББП-20М

ИСТОЧНИК ПИТАНИЯ ББП-20М ТУ 4372 002 63438766 14 СЕРТИФИКАТ СООТВЕТСТВИЯ ТС RU С-RU.AЛ16.B.02558 Серия RU 0228076 ПАСПОРТ ВВЕДЕНИЕ Настоящий паспорт предназначен для изучения обслуживающим персоналом правил

Подробнее

RU Комплект автоматики с гидроаккумулятором для погружного вибрационного насоса АКВАРОБОТ М Руководство по монтажу и эксплуатации RU Данное руководство содержит принципиальные указания, которые должны

Подробнее

БЛОК ПОДКЛЮЧЕНИЯ КРАНОВ PROW

Вопросы, связанные с установкой и работой блока подключения кранов ProW можно задать консультанту по телефону: Горячая линия: 8 (800) 775-40-42 БЛОК ПОДКЛЮЧЕНИЯ КРАНОВ PROW УВЕЛИЧИВАЕТ ЧИСЛО ПОДКЛЮЧАЕМЫХ

Подробнее

Уважаемый покупатель!

Уважаемый покупатель! Поздравляем Вас с приобретением техники торговой марки «MAGNIT». Мы уверены, что приобретенный товар будет соответствовать самым высоким запросам, предъявляемым Вами к бытовой технике

Подробнее

docplayer.ru

Инструкция по эксплуатации polaris – Инструкция по эксплуатации

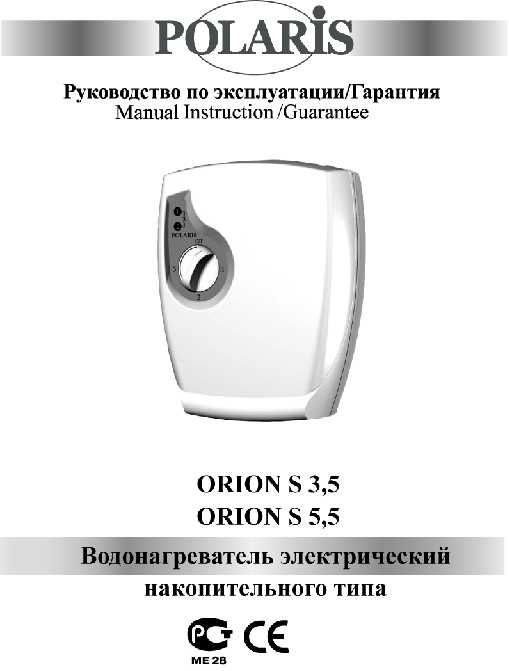

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

POLARIS

ВОДОНАГРЕВАТЕЛЬ ПРОТОЧНОГО ТИПА

Orion S 5,5 KW

А. Общее описание

Orion S 5,5 KWэто высококачественный и чрезвычайно надежный нагреватель воды проточного типа, созданный на основе многолетнего опыта. Этот водонагреватель тщательно спроектирован и производится с использованием новейших технологий.

Водонагреватель мощностью 5,5 Квт повышает температуру входящей воды на 20˚ С при мощности потока 4,4 л/мин.

Водонагреватель чрезвычайно удобен в эксплуатации: нет необходимости предварительно подогревать воду и долго ждать – водонагреватель начинает греть воду, как только открывается кран, и прекращает, как только кран закрывается. Горячая вода не лимитирована – можно пользоваться горячей водой в любом количестве и в течение любого времени.

Водонагреватель чрезвычайно экономичен: Orion S 5,5 KW нагревает только проходящую через него воду, поэтому электричество напрасно не растрачивается, не растрачивается вода и драгоценное время.

Orion S 5,5 KW чрезвычайно надежен: Orion S 5,5 KW изготавливается с использованием новейших технологий и только из высококачественных комплектующих!

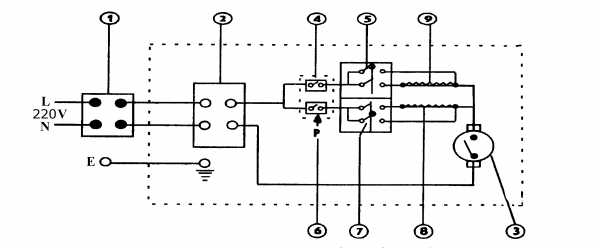

  1. «Двухполюсный» выключатель

  2. Клеммная коробка

  3. Термостат (температура отключения 57˚ С)

  4. Микровыключатели в датчике давления

  5. Две неоновых лампочки в выключателе

  6. Шток датчика давления

  7. Переключатель выбора режима:

положение 1 – «низкий» 2 Квт

положение 2 – «средний» 3,5 Квт,

положение 3 – «высокий» – 5,5 Квт

  1. ТЭН 1 – 2 Квт

  2. ТЭН 2 – 3,5 Квт

Указания по установке и эксплуатации

Б. Общие указания

  1. Прибор должен устанавливать только квалифицированный электрик.

  1. На электрическом щитке должен быть установлен защитный автомат.

Для работы водонагревателя необходимо давление воды ¼ атмосферы и мощность потока 2-11 литров в минуту. Данный водонагреватель может работать при минимальном давлении воды от ¼ атмосферы и до максимального – около 6 атмосфер.

  1. Температура выходящей воды регулируется «регулятором мощности», «вентилем», а также комбинацией «колец» в душевой рукоятке либо на «гуське» в раковине. На диаграмме показано, как поток воды, регулируемый «вентилем», и «кольца» влияют на температуру выходящей



Объем воды литр/мин


«Регулятор мощности» используется для выбора одного из следующих вариантов:

0 – положение без нагрева,

1 – низкий уровень,

2 – средний уровень,

3 – максимальный уровень

«Вентиль». Чем меньше поток воды, тем выше температура, и наоборот.

«Кольца» используются для регулирования потока воды. В зимнее время следует использовать только маленькое открытое кольцо с насечками (очень горячая вода). Маленькое и среднее открытые кольца с насечками рекомендуется использовать осенью и весной (средний уровень нагрева воды). Маленькое, среднее и большое открытые кольца с насечками (теплая вода) – использовать летом.

  1. Если вода плохо проходит сквозь кольца, или разбрызгивается в разные стороны, «кольца» следует прочистить.

  2. Если количество поступающей воды уменьшается, необходимо прочистить фильтр, установленный на входе водонагревателя.

В. Общие указания по установке

  1. Снимите крышку корпуса. Для снятия крышки отвинтите четыре шурупа в верхней и нижней частях водонагревателя.

  2. Введите (не подключая) электрический провод через одно из предназначенных для этого отверстий, предварительно удалив с него тоненькую заглушку.

  3. Прикрепите прибор к стене четырьмя шурупами. Прибор крепится таким образом, чтобы входное и выходное отверстия для воды находились в нижней части.

Водонагреватель для раковины крепится к стене над краном, и излив («гусек») подает воду в раковину.

Водонагреватель для душа крепится к стене над головой пользователя. Не допускать попадания воды на водонагреватель во время работы душа.

  1. Подсоедините шланг к водонагревателю и проверьте, нет ли протечки воды. На

вход воды может быть подан любой подходящий шланг. Выход водонагревателя запрещается перекрывать вентилем или другим приспособлением. На выходе устанавливаются только поставляемые вместе с прибором аксессуары в строгом соответствии с нижеприведенным рисунком:

  1. Указания по установке водонагревателя мощностью 5,5 Квт /220 В. Водонагреватель подключается к отдельному электрическому трехжильному проводу сечением 4 мм, с установленным автоматом на 25 ампер.

  1. Жилы провода подсоединяются по цветам. Необходимо следить, чтобы желтая жила заземления была подсоединена правильно и прочно. Поскольку температура проводов питания на входе водонагревателя поднимается выше 50˚ С, то необходимо использовать особо жароустойчивые проводники.

  1. Водонагреватель подключается к однофазному источнику питания через двухполюсный выключатель. Этот выключатель устанавливается отдельно от водонагревателя.

  1. Провод заземления водонагревателя подсоединяется непосредственно к «земле» потребителя с помощью отдельного провода заземления. Заземление необходимо окрасить в нужный цвет согласно наставлению по производству электрических работ.

  2. Проверьте работу электрической части нагревателя, пропуская воду и включая попеременно положения 1-2-3.

Первый раз включать нагрев только после того, как из излива или душа вода польется непрерывной струей!

  1. Убедившись в отсутствии протечек воды, и проверив работу электрической части водонагревателя, установите крышку водонагревателя и закрепите четырьмя винтами.

Внимание! Перед тем, как установить крышку, необходимо привести в соответствие направление ручки оси «регулятора мощности» с «кнопкой регулятора мощности»!

  1. Приведение в соответствие производится следующим образом. Внутри крышки расположена кнопка. В ее нижней части находится прямоугольник с одной открытой стороной. Эту открытую сторону необходимо повернуть и направить вверх. В основании расположена ось, в которой имеется один асимметричный рычажок, у которого одна сторона больше другой. Большую сторону необходимо повернуть и направить вверх. Затем установить крышку на основание и легкими покачиваниями помочь крышке стать на нужное место.

ВНИМАНИЕ! Во избежание выхода из строя нагревательного элемента, первое включение переключателей нагрева производите после заполнения водонагревателя водой (примерно через 1 минуту после открытия подачи воды с помощью вентильной головки).

ВНИМАНИЕ! Запрещается включать прибор, если существует возможность замерзания воды в водонагревателе.

Г. Поиск и устранение неисправностей своими силами

  1. Наиболее частые неисправности после установки.

После завершения установки проверить правильность ее можно так. Включите водонагреватель, на выходе должно быть установлено только маленькое открытое кольцо с прорезями (вариант для использования водонагревателя зимой). С такими настройками пропускайте минимально необходимое для работы прибора количество воды. Прибор считается установленным правильно, если вода будет слишком горячей.

А. Вода очень горячая, но только на короткое время, через несколько минут снова можно получить очень горячую воду, но только на короткое время – водонагреватель установлен опасно: у него на выходе либо кран, либо другое приспособление! Вентиль должен быть только на входе водонагревателя, а на выходе могут быть установлены только поставляемые с водонагревателем аксессуары!

Б. Водонагреватель грел воду, но только короткое время, а затем не стал греть. Сработал автомат на электрощите, поскольку он не рассчитан на мощность данного водонагревателя.

В. Водонагреватель не греет. Проверьте, чтобы на выходе водонагревателя были установлены только поставляемые с водонагревателем аксессуары, и ничего больше.

  1. Наиболее частые неисправности после нормальной длительной работы водонагревателя.

А. Вода слишком горячая. Понизить температуру воды на выходе можно одним из следующих способов:

* увеличить количество пропускаемой воды при помощи вентиля на входе.

*уменьшить мощность при помощи регулятора мощности 3-2-1

*можно добавить открытых колец и подобрать «кольца», соответствующие времени года, как описано выше в пункте 3.

Необходимо очистить фильтр на входе воды.

Б. Вода слишком холодная. Повысить температуру воды на выходе можно одним из

следующих способов:

* уменьшить количество пропускаемой воды при помощи вентиля на входе

* увеличить мощность при помощи регулятора мощности 1-2-3

* уменьшить количество открытых колец и подобрать «кольца», соответствующие времени года, как описано выше в пункте 3.

В. Вода из душевой рукоятки или из излива «гуська» в раковине вытекает медленно или разбрызгивается во все стороны. Необходимо вынуть «кольца», отвернув прижимающий их винт, прочистить прорези щеткой и поставить их на место. В любом случае запрещено чистить прорези чем-либо твердым.

Д. Чистка прибора

Водонагреватель можно чистить влажной тряпкой. Запрещается чистить прибор мокрой тряпкой или абразивными средствами.

Технические характеристики

Модель: Orion S 5,5 KW

Мощность: 5,5 кВт

Комплектация.

Модель

Вариант комплектации

Душ

Гибкий шланг

1,5 м

Держатель обычный

Комплект резиновых прокладок

Кран-гусек

ORION S

5.5

Душ

+

+

+

+

Кран

+

+

комбинированный

+

+

+

+

+

Внимание! Прибор предназначен исключительно для использования в быту!

Примечание: Вследствие постоянного процесса внесения изменений и улучшений, между инструкцией и изделием могут наблюдаться некоторые различия. Производитель надеется, что пользователь обратит на это внимание.

Информация о сертификации

Прибор сертифицирован на соответствие нормативным документам РФ и др.

Расчетный срок службы: 5 лет

Гарантийный срок: 1 год со дня покупки

Производитель:

POLARIS Int. – ПОЛАРИС Инт.

443-445, Hackney Road, London, Great Britain

443-445, Хакней Роад, Лондон, Великобритания

ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО

Настоящая гарантия предоставляется изготовителем в дополнение к правам потребителя, установленным действующим законодательством Российской Федерации, и ни в коей мере не ограничивает их.

Настоящая гарантия действует в течение 12 месяцев с даты приобретения изделия и подразумевает гарантийное обслуживание изделия в случае обнаружения дефектов, связанных с материалами и производством. В этом случае потребитель имеет право, среди прочего, на бесплатный ремонт изделия. Настоящая гарантия действительна при соблюдении следующих условий:

  1. Изделие должно быть приобретено только на территории России, причем исключительно для личных бытовых нужд. Изделие должно использоваться в строгом соответствии с инструкцией по эксплуатации с соблюдением правил и требований по безопасности.

  2. Обязанности изготовителя по настоящей гарантии исполняются на территории России продавцами – уполномоченными дилерами изготовителя и официальными обслуживающими (сервис) центрами. Настоящая гарантия не распространяется на изделия, приобретенные у неуполномоченных изготовителем продавцов, которые самостоятельно отвечают перед потребителем в соответствии с российским законодательством.

  3. Настоящая гарантия не распространяется на дефекты изделия, возникшие в результате:

    • Химического, механического или иного воздействия, попадания посторонних предметов во внутрь изделия;

    • Неправильной эксплуатации, заключающейся в использовании изделия не по его прямому назначению, а также установки и эксплуатации изделия с нарушением правил и требований техники безопасности;

    • Износа деталей отделки, ламп, батарей, защитных экранов, накопителей мусора, ремней, щеток и иных деталей с ограниченным сроком использования;

    • Ремонта изделия, произведенного лицами или фирмами, не являющимися авторизованными сервисными центрами;

  4. Настоящая гарантия действительна по предъявлении вместе с оригиналом настоящего талона, оригиналом товарного чека, выданного продавцом, и изделия, в котором обнаружены дефекты.

  5. Настоящая гарантия действительна только для изделий, используемых для личных бытовых нужд, и не распространяется на изделия, которые используются для коммерческих, промышленных или профессиональных целей.

По всем вопросам гарантийного обслуживания изделий Polaris обращайтесь к ближайшему официальному продавцу POLARIS.

gigabaza.ru

Водонагреватель электрический проточного типа POLARIS ULTRA 5.5 TOUCHPAD

Конвекционный обогреватель

Конвекционный обогреватель POLARIS Модель: PCH 1074W, PCH 1575W, PCH 2076W Инструкция по эксплуатации Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши изделия разработаны

Подробнее

ВНИМАНИЕ ОПИСАНИЕ ПРИБОРА

ВНИМАНИЕ – Перед первым использованием консервного ножа внимательно прочитайте инструкцию. – Беречь от детей! – Данный прибор не предназначен для использования людьми (включая детей), у которых есть физические,

Подробнее

кнопка старта светодиодный индикатор

ВНИМАНИЕ Перед первым использованием консервного ножа внимательно прочитайте инструкцию. Беречь от детей! Использовать только в бытовых целях! Не открывайте банки, находящиеся под давлением! Не открывайте

Подробнее

I. Общие указания по безопасности

Вентилятор – клипса Модель: PCF 15 Инструкция по эксплуатации Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши изделия разработаны в соответствии с высокими требованиями

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МИКСЕР РУЧНОЙ ЭЛЕКТРИЧЕСКИЙ ERISSON HM-300 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Внимательно прочитайте инструкцию перед использованием изделия. Сохраните инструкцию для дальнейшего обращения к ней. Благодарим Вас

Подробнее

Блок питания встраиваемый

Блок питания встраиваемый БП150-12А БП150-12Б БП300-12А БП300-12Б БП200-24А БП200-24Б БП300-24A БП300-24Б Техническое описание, Инструкция по эксплуатации 1 1. Основные сведения 1.1. Блок питания встраиваемый

Подробнее

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ Проточные напорные водонагреватели типа PERFECT 7000, 8000, 9000 Преимущества применения проточного напорного водонагревателя Perfect Значительная экономия электрической

Подробнее

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ Проточные напорные водонагреватели типа PERFECT 3500, 4000, 4500, 5000, 5500 Преимущества применения проточного напорного водонагревателя ˮ Значительная экономия электрической

Подробнее

ORION ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ORION ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ФЕН ЭЛЕКТРИЧЕСКИЙ МОДЕЛЬ ORION OR-HD08 Уважаемые покупатели! Большое СПАСИБО Вам за покупку фена электрического ORION OR-HD08! Мы искренне верим в то, что в течение многих

Подробнее

2,0 л. Миксер. кухонный с чашей Арт

2,0 л Миксер кухонный с чашей Арт.269-008 «0» 2,0 л 3 4 «Off» «Off» 269-008 Миксер кухонный 100 Вт, 7 скоростей, 4 насадки, металлическая чаша 2,0 л Соответствует требованиям ТР ТС 004/2011 «О безопасности

Подробнее

docplayer.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
