Многооборотные потенциометры WXD3-13-2W 10K. Линейный ЛабБП 0-30В 0-3А (проект выходного дня)

Привет всем! Сегодня хочу рассказать про потенциометры (переменные проволочные резисторы) WXD3-13-2W по 10К каждый. Сам по себе резистор особого интереса для обзора не представляет (но я их обязательно протестирую), потому расскажу, зачем я купил эти детали на Али. На этот раз мы будем собирать, конструкцию выходного дня, Лабораторный линейный блок питания, с регулировкой напряжения от 0 до 30В и с возможностью ограничения тока от 0 до 3А. Как оказалось я самостоятельно повторил схему китайского конструктора за 6 баксов...))) Всем кому это интересно, добро пожаловать под Кат…

Кто следит за моими обзорами, вспомнят два обзора (один, два), моих блоков питания. Много было вопросов и даже подозрений, что я такое делаю, что мне хватает линейного БП на 1А...))) Ну вот… уже не хватает… Теория всемирного заговора разрушена)))… Потому захотелось собрать что-то надежное, недорогое, легко повторяемое с лучшими характеристиками (большим током). Это должен быть линейный Блок питания с малыми помехами на выходе. Примерно 2 дня штудировал интернет и выбрал широко известную болгарскую схему, которую успешно собрали, наверное, сотни радиолюбителей. Схема простая, легко воспроизводимая, не содержит каких-либо специфических деталей, и имеет множество отзывов и советов по настройке данного источника питания.
Не буду дольше вас держать в неведении, и привожу болгарскую схему…
икации к схеме, для регулировки напряжения и тока нужно использовать линейные переменные резисторы по 10К каждый… Поскольку я хочу, что бы регулировка была плавной, то я нашел на Али многооборотные прецизионные переменные резисторы…
Подтверждение покупки под спойлером…

Подтверждение покупки


Посылка пришла примерно за месяц, трек не отслеживался. При транспортировке радиодетали не пострадали, т.к были завернуты в несколько слоев «пупырки». К сожалению, данного лота уже нет, потому я выбрал похожий у другого продавца, и даже чуть дешевле… Наверное, можно найти еще дешевле, но возрастает вероятность нарваться на отбраковку (я уже нарывался пару раз)…
Протестируем наши резисторы…
Сначала измерим общее сопротивление резистора… см фото…

Как мы видим, сопротивление соответствует заявленному…
Второй тест на отсутствие внутренних обрывов внутри резистора… Присоединяем омметр на один из крайних выводов резистора, а второй щуп присоединяем к бегунку (средний вывод)… И начинаем медленно крутить ручку… Внимательно следим за показаниями омметра… Сопротивление резистора должно меняться плавно, без каких-либо бросков и пропадания сопротивления… Затем повторяем тест, измеряя сопротивление между бегунком и другой крайней ножкой…

Этот тест оба резистора прошли… И это уже хорошо, не все проволочные резисторы из Китая проходят этот тест…
Я не буду разбирать резистор, кому интересно, что там внутри, могут почитать ранее написанный обзор на Муське с аналогичным резистором от уважаемого AleksPoroshin (кстати, что интересно, он тоже собрал блок питания, по древней, но надежной схеме параметрического стабилизатора)))… Пару фотографий заимствую с этого обзора и помещу под спойлер, надеюсь автор не обидится…

Фото разборки


Эти резисторы устроены однотипно, и мои резисторы имеет такую же начинку…
Собственно, больше рассказать про потенциометры нечего, потому приступим к изготовлению ЛабБП, для которого я и заказывал данные радиодетали из Китая.
Даю сразу ссылку на тему, из которой я позаимствовал печатную плату (мне вариант от комрада DRED понравился больше, чем изначальный, т.к разработанная им печатная плата имеет меньшие размеры) По предлагаемой ссылке представлен двухполярный источник питания с самодельным ампервольтметром на микроконтроллере. Я же использовал только одно «плечо», и у меня тоже будет самодельный ампервольтметр, но по другой схеме и на микроконтроллере PIC. Это все будет во второй части обзора. В этой же (первой части) я расскажу про сборку самого силового модуля, его настройку и тестирование.
Желающие повторить схему, могут скачать схему, спецификацию радиодеталей (список с номиналами), проект печатной платы по вышеуказанной ссылке… Если возникнут какие то проблемы, можно всегда задать вопросы в профильном форуме по этой схеме… Ссылка на нее так же имеется в статье от комрада
DRED

Я же приступлю к изготовлению своего варианта…

Переносим рисунок печатной платы методом ЛУТ на односторонний фольгированный материал… И вытравливаем медь в лимонной кислоте + перекиси водорода… Тут у меня вышла заминка, я точно знал, что у меня есть дома лимонная кислота, но её уже жена применила по хозяйству. Пришлось травить в уксусе, потому получилось не очень аккуратно… Кое-где появились протравы… Но это никак не скажется на работоспособности схемы, пострадала только немного эстетическая сторона)))

Раззенкуем немного дырки с лицевой строны (зенкером)

Начинаем сборку… Сначала впаиваем все резисторы и перемычки…

Затем остальные детали… Микросхемы необходимо установить в контактные площадки, т.к первый запуск лучше делать без микросхем (но об этом чуть позже)…

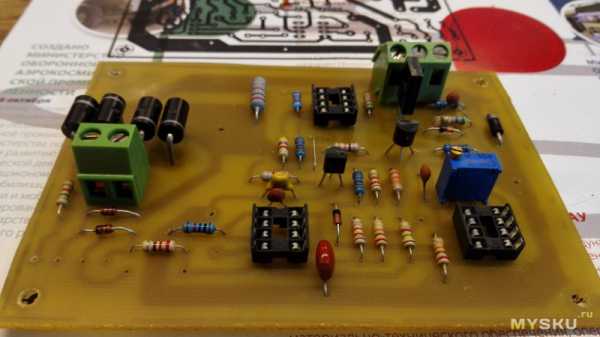

В конце впаиваем все крупногабаритные детали… И получилась вот такая симпатичная плата…

Вот полный комплект для сборки блока питания (интересно, если бы китайцы продавали подобный комплект с трансформатором из меди на 3 Ампера, сколько бы он (комплект) стоил?):

В качестве силового трансформатора я буду использовать ТН-56, который имеет 4 независимых обмотки по 6.3В способные отдавать ток 3.4А каждая (первая обмотка даже более 5А) В качестве силового транзистора буду использовать транзистор MJ15003, потому как он у меня уже был ранее куплен. Что бы определить подходит ли мне этот транзистор надо посмотреть Safe operating area в даташит…

И сразу видно, что при напряжении 30В транзистор способен держать ток не выше 8А, у меня же максимальный ток составляет 3А, потому транзистор подходит даже с большим запасом.
Транзистор будет установлен на игольчатый радиатор, вроде, площадь его вполне достаточная, в общем, попробуем обойтись пассивным охлаждением.

Если температура будет слишком высокая, то будем думать, как сделать обдув.

Сразу же сделаю важные замечания по данной схеме, явно об этом не указано в статье, но это очень важно!!!:
1. На вход можно давать только ПЕРЕМЕННОЕ напряжение… Подключать постоянное (выпрямленное), к примеру, от импульсного источника питания (что любят делать Муськовчане) НЕЛЬЗЯ!!!!
2. Переменное напряжение на входе не должно быть выше 24В… Выше подавать НЕЛЬЗЯ, т.к будет превышение по питанию использованных микросхем TL081. Что бы поднять напряжение требуется замена операционных усилителей и самой схемотехники.
3. Так же необходимо понимать, что это ЛИНЕЙНЫЙ блок питания, таким образом, если на вход подать 24В, которые после выпрямления превратятся в 30В «постоянки», а с выхода снимать 5В и 3А, то 75Ватт будут падать на силовом транзисторе, и вызывать его сильный нагрев… Потому нужно предусмотреть меры защиты, или сделать обдув, при помощи вентилятора, или (что лучше) сделать переключение обмоток трансформатора… Если использовать трансформатор ТН, это сделать легко… Я соединю по 2 обмотки последовательно 6.3В+6.3В=12.6В и 6.3В+5В=11,3В и сделаю простейший переключатель на тумблере, позволяющий подключать на вход или 12.6В или 23.9В (24В)… Соответственно если у меня нагрузка будет 5В и 3А, то на силовом транзисторе будет рассеиваться 39Ватт, а не 75Ватт… Разница весьма ощутима…

Подпаял последние провода

Настало время протестировать нашу конструкцию выходного дня. На вход подаем с трансформатора 19В переменного напряжения (пока решил не давать максимальные 24В переменки). Пока не вставляем микросхемы в панельки. Включаем и проверяем, что бы ничего не грелось, не дымило и не искрило… )))) Вроде все нормально. На 4 ножках микросхем U2 и U3 замеряем напряжение относительно общего провода (минусовой шины), напряжение должно быть -5.6В Если это так, значит все работает нормально…
Отключаем питание и вставляем микросхемы в панельки… Выводим оба регулятора (напряжения и тока) в крайне левое положение (минимальное напряжение и отсутствие ограничения тока), подключаем вольтметр на выход БП и подстроечным резистором выводим напряжение покоя в 0 вольт. У меня изначально показывало на выходе 45мВ, и я подстроечным резистором вывел значение на Ноль.

Собственно на этом настройка окончена. Правильно собранный блок питания работает правильно сразу. Если у вас какие то проблемы ищите ляпы на печатной плате, неправильно припаянные детали и прочие огрехи сборки. У меня БП запустился сразу без каких-либо танцев с бубном…

Теперь проведем тестирование: на выход присоединяем проволочный резистор 30 Ом и выставляем максимальное напряжение.

У меня это 22 вольт… Проверяем ток через резистор

Смотрим помехи на осциллографе

Вроде все нормально, переменным резистором можно ограничивать ток, при этом зажигается красный светодиод, сигнализируя, что Блок питания находится в режиме ограничения тока. Если повернуть ручку переменного резистора в обратную сторону, то блок питания переходит в режим стабилизации напряжения и красный светодиод тухнет.

Теперь проверим максимальный ток который способен выдать блок питания. На выход присоединяем галогенную лампу накаливания на 12В 50W Заранее выставляем напряжение на выходе 12В

Как видно на фотографии максимальный ток составил 3.9А Это максимальный ток, который может выдать трансформатор ТН56.

Смотрим помехи на выходе БП при максимальной нагрузке…

При таком токе довольно сильно греется цементный проволочный резистор и выпрямительные диоды на входе БП. Силовой транзистор греется умеренно, горячий конечно, но рука терпит некоторое время… Когда придет пора все собирать в корпус, будем думать об охлаждении. Наверное все же вентилятор ставить придется… Но это все будет во второй части обзора, где к этому БП добавится самодельный ампервольтметр (детали на него едут из Китая), вероятно плата автоматического переключения обмоток трансформатора и плата управления вентилятором…
На сегодня это все… Выводы делайте самостоятельно. А мне понравился силовой модуль БП, могу рекомендовать конструкцию к повторению… К этой силовой плате можно добавить китайский ампервольтметр и уже будет полностью функциональное устройство…

UPD: по советам опытных комрадов доработал немного напильником схему:
1. R4 уменьшил до 1К
2. Проволочный резистор уменьшил до 0.1R 5W
3. Вместо постоянного R18 поставил подстроечник 500К, и выставил ограничение тока 3.4А (дабы не мучить трансформатор)
4. Поставил диод в прямом направлении к D8…

Всем, кто дочитал обзор- Мира и добра!!! С наступающим праздником Днем Великой Победы!!!

mysku.ru

CM22-0-10V COBI ELECTRONIC - Потенциометр | CM22-0-10V

Каталог товаров Каталог

  • Предохранители и защита (5311)
  • Трансформаторы и сердечники (3338)
  • Корпуса в ассортименте (4004)
  • Пассивные компоненты (29763)
  • Полупроводники и аксессуары (33331)
  • Оптоэлектроника, индикаторы, освещение (12767)
  • Оборудование для мастерских (12898)
  • Крепёж и механические элементы (8866)
  • Источники питания (7241)
  • Провода, кабель и аксессуары (12969)
  • Разъемы промышленные и сигнальные (26909)
    • Разъёмы коаксиальные RF (581)
    • Разъeмы аудио, видео (1299)
    • Коннекторы и кабельные наконечники (995)
    • Разъeмы для передачи данных (2502)
    • Разъeмы питающие (2998)
    • Разъeмы сигнальные (5841)
      • Штекерные планки и гнезда (1082)
      • Разъeмы сигнальные растровые (1614)
        • Разъeмы сигнальные растр 2,54мм (152)
        • Разъeмы сигнальные растр 3,96мм (169)
        • Разъeмы сигнальные растр 4,50мм (18)
        • Разъeмы сигнальные растр 5,70мм (28)
        • Разъeмы сигнальные растр 4,20мм (168)
        • Разъeмы сигнальные растр 3,00мм (143)
        • Разъeмы сигнальные растр 2,50мм (218)
        • Разъeмы сигнальные растр 1,25мм (139)
        • Разъeмы сигнальные растр 5,08мм (44)
        • Разъeмы сигнальные растр 1,00мм (107)
        • Разъeмы сигнальные растр 1,50мм (213)
        • Разъeмы сигнальные растр 2,00мм (171)
        • Разъeмы сигнальные растр 5,00мм (15)
        • Разъeмы сигнальные растр 10мм (1)
        • Разъeмы сигнальные растр 5,03мм (11)
        • Разъeмы сигнальные растр 3,68мм (7)
        • Разъeмы сигнальные растр 6,35мм (8)
        • Разъeмы сигнальные растр 7,50мм (2)
      • Разъeмы DIN 41.612, DIN 41.617 (122)
      • Разъeмы MTA-100 растр 2,54мм (56)
      • Разъeмы HE14 растр 2,54мм (15)
      • Разъeмы FFC/FPC (514)
      • Разъeмы IDC (791)
      • Разъeмы IDC picoflex растр 1,27мм (32)
      • Разъeмы Micro-Match растр 1,27мм (188)
      • Разъeмы пластина - пластина (713)
      • Разъeмы CE100 растр 2,54мм (275)
      • Разъeмы CE156 растр 3,96мм (219)
      • Разъeмы Dubox растр 2,54мм (47)
      • Разъeмы Mini-Clamp растр 2мм (26)
      • Разъeмы KK растр 2,54мм (102)
      • Разъeмы KK растр 3,96мм (45)
    • Разъeмы промышленные (10167)
    • Разъeмы прочие (505)
    • MENNEKES (2021)

komplekt-a.ru

16К1-В10К 10kOм 0,25Вт вал F20mm Потенциометр

Общая информация

Наименование 16К1-В10К 10kOм 0,25Вт вал F20mm Потенциометр
Торговая маркаRUICHI
Страна происхождения КИТАЙ
Масса изделия, гр6,53
Дата выпуска01.01.2015
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группаРезистор переменный
Функциональная характеристикаВ - линейная
Фактическая маркировкаB10K
Метод монтажаНавесной, THT (выводной)
Габаритные размеры L*W*H 29х24х17
Диаметр корпуса17 mm
Тип валаF
Длина вала (длина выступающей части)20 mm
Диаметр вала6,0 mm
Установочный диаметр8 mm

Технические характеристики

Номинальное сопротивление10 kΩ
Номинальная мощность0,25 W
Полный угол поворота оси300°
Установочный диаметр8 mm

Условия эксплуатации

Интервал рабочих температурот -30 до +180°C

Потенциометр 16K1 F 10K переменный резистор, углеродистый, с металлическим валом. Используется в электрических цепях, предназначен для определения напряжения и ЭДС (для определения электродвижущий силы). Для навесного и печатного монтажа. Функциональная характеристика "B". Расшифровка: 16K1 - серия; F - тип движка; 10К - значение сопротивления в Омах (1К - 1кОм).

ipelectron.ru

Breezart JLС100-U-W Потенциометр (регулятор) с выходом 0-10В, белая рамка.

Настоящий договор между интернет-магазином OZONAIR.RU и пользователем услуг интернет-магазина, именуемым в дальнейшем «Покупатель» определяет условия приобретения товаров через сайт интернет-магазина https://ozonair.ru

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. ООО «ГК Озон Групп» публикует настоящий договор купли-продажи, являющийся публичным договором - офертой (предложением) в адрес физических и юридических лиц в соответствии со ст. 435 и пунктом 2 статьи 437 Гражданского Кодекса Российской Федерации (далее - ГК РФ).

1.2. Настоящая публичная оферта (именуемая в дальнейшем «Оферта») определяет все существенные условия договора между ООО «ГК Озон Групп» и лицом, принявшим условия Оферты.

1.3. Настоящий договор заключается между Покупателем и интернет - магазином в момент оформления заказа.

1.4. Оферта может быть (принята) любым физическим или юридическим лицом на территории Российской Федерации, имеющим намерение приобрести товар или услуги, реализуемые и предоставляемые ООО «ГК Озон Групп» через интернет-магазин, расположенный на сайте https://ozonair.ru

1.5. Покупатель безоговорочно принимает все условия, содержащиеся в оферте в целом (т.е. в полном объеме и без исключений).

1.6. В случае принятия условий настоящего договора (т.е. публичной оферты интернет-магазина), физическое или юридическое лицо, производящее акцепт оферты, становится Покупателем. Акцептом является факт оплаты заказа в размере и на условиях настоящего соглашения.

1.7. Оферта, все приложения к ней, а также вся дополнительная информация о товарах/услугах ООО «ГК Озон Групп», опубликована на сайте ozonair.ru

2. СТАТУС ИНТЕРНЕТ - МАГАЗИНА ozonair.ru

2.1. Интернет-магазин является собственностью ООО «ГК Озон Групп» и предназначен для организации дистанционного способа продажи товаров через сеть интернет.

2.2. Интернет-магазин не требует от Покупателя специальных действий для использования ресурса интернет-магазина для просмотра товара, расчета и оформления заказа, таких как регистрация или заключение договора на пользование ресурсом интернет-магазина.

2.3. Интернет-магазин не несет ответственности за содержание и достоверность информации, предоставленной Покупателем при оформлении заказа.

3. СТАТУС ПОКУПАТЕЛЯ

3.1. Покупатель несет ответственность за достоверность предоставленной при оформлении заказа информации и ее чистоту от претензий третьих лиц.

3.2. Покупатель подтверждает свое согласие с условиями, установленными настоящим Договором, путем проставления отметки в графе «Условия Договора мною прочитаны полностью, все условия Договора мне понятны, со всеми условиями Договора я согласен» при оформлении заказа.

3.3. Использование ресурса интернет-магазина для просмотра и выбора товара, а так же для оформления заказа является для Покупателя безвозмездным.

4. ПРЕДМЕТ ОФЕРТЫ

4.1. Продавец, на основании заказов Покупателя и на основании предварительной оплаты, продаёт Покупателю товар в соответствии с условиями и по ценам, установленным Продавцом в оферте и приложениях к ней.

4.2. Доставка товаров, заказанных и оплаченных Покупателем, осуществляется Продавцом или Перевозчиком. Покупатель имеет право забрать товар со склада Продавца самостоятельно (самовывоз). Покупателю при оформлении заказа предоставляется право выбора способа доставки.

4.3. К отношениям между Покупателем и Продавцом применяются положения ГК РФ о розничной купле-продаже (§ 2 глава 30), Закон РФ «О защите прав потребителей» от 07.02.1992 №2300-1, а также иные нормативные правовые акты, принятые в соответствии с ними.

4.4. Физическое или юридическое лицо считается принявшим все условия оферты (акцепт оферты) и приложений к ней в полном объеме и без исключений с момента поступления денежных средств в счет оплаты товара на расчётный счёт Продавца (в случае безналичной оплаты), либо с момента поступления денежных средств в счет оплаты товара на расчетный счет Оператора платежной системы (в случае оплаты через платежные системы), либо внесения денежных средств в кассу Продавца в порядке, предусмотренном Разделом 10 оферты и на условиях, установленных Продавцом в приложениях к оферте. В случае акцепта оферты одним из вышеуказанных способов, физическое лицо считается заключившим с Продавцом договор купли-продажи заказанных товаров и приобретает статус Покупателя.

5. ОПРЕДЕЛЕНИЯ

5.1. Покупатель - физическое или юридическое лицо, принявшее в полном объеме и без исключений условия оферты (совершившее акцепт оферты) в соответствии с п. 4.4. оферты.

5.2. Продавец - ООО «ГК Озон Групп»

5.3. Интернет-магазин - интернет-сайт, имеющий адрес в сети интернет http://ozonair.ru принадлежащий Продавцу и предназначенный для продажи Продавцом Покупателям на основании оферты товаров, принадлежащих Продавцу.

5.4. Сайт - интернет-сайт, имеющий адрес в сети интернет https://ozonair.ru

5.5. Каталог – информация о товарах, размещенная в интернет-магазине.

5.6. Товар – климатическое оборудование, реализуемое Продавцом в интернет-магазине.

5.7. Заказ - решение Покупателя приобрести товар, оформленное в интернет-магазине.

5.8. Место исполнения договора - место (адрес), указанное Покупателем, по которому доставляется товар Покупателю силами Продавца, или склад Продавца, в случае отказа Покупателя от доставки товара силами Продавца, или территория перевозчика, договор с которым заключил Покупатель.

5.9. Представитель – физическое лицо, предъявившее квитанцию или иной документ, свидетельствующий о заключении договора. Представитель юридического лица кроме вышеуказанных документов обязан предъявить доверенность на получение товара и паспорт.

5.10. Перевозчик – юридическое лицо или индивидуальный предприниматель, принявшие на себя по договору перевозки обязанность доставить вверенный ему отправителем товар из пункта отправления в пункт назначения, а также выдать товар получателю. Договор перевозки с перевозчиком заключается Покупателем самостоятельно в случае отказа Покупателя от доставки товара силами Продавца.

5.11. Стороны – совместно Покупатель и Продавец.

6. ПОРЯДОК ЗАКЛЮЧЕНИЯ ДОГОВОРА КУПЛИ-ПРОДАЖИ

6.1. Покупатель может оформить заказ самостоятельно на сайте интернет-магазина, либо через менеджера по телефонам, указанным на сайте, на условиях Договора купли-продажи (публичной оферты интернет-магазина).

6.2. При оформлении заказа в интернет-магазине, Покупатель обязан предоставить о себе информацию:

  • Ф.И.О. (для физических лиц) или полное наименование, ИНН (для юридических лиц) Покупателя Товара;
  • адрес доставки Товара;
  • контактный телефон и электронную почту Покупателя Товара.

6.3. Волеизъявление Покупателя осуществляется посредством внесения последним соответствующих данных в форму заказа в интернет-магазине либо подачей заявки через менеджера интернет-магазина или по e-mail.

6.4. Интернет-магазин не редактирует информацию о Покупателе.

6.5. Для получения бумажного экземпляра Договора купли-продажи, Покупатель отправляет заявку по электронной почте или телефону, указанным на сайте.

7. ИНФОРМАЦИЯ О ТОВАРЕ

7.1. Товар представлен на сайте через фото-образцы, являющиеся собственностью интернет-магазина.

7.2. Каждый фото-образец сопровождается текстовой информацией: наименованием, размерным рядом, ценой и описанием товара.

7.3. Все информационные материалы, представленные в интернет - магазине, носят справочный характер и не могут в полной мере передавать информацию о свойствах и характеристиках товара, включая цвета, размеры и формы. В случае возникновения у Покупателя вопросов, касающихся свойств и характеристик товара, Покупатель должен, перед оформлением заказа, обратиться к Продавцу по телефонам указанным на сайте.

7.4. По просьбе Покупателя менеджер интернет-магазина обязан предоставить (по телефону или посредством электронной почты) прочую информацию, необходимую и достаточную, с точки зрения Покупателя, для принятия им решения о покупке товара.

7.5. Покупатель уведомлен о том, что приобретая товар со скидкой, установленной в связи с его недостатками (дефектами), он лишается права ссылаться на них в дальнейшем.

7.6. Покупатель уведомлен Продавцом о том, что товар, указанный в счете отдельными позициями в любом случае не является комплектом.

8. ПОРЯДОК ПРИОБРЕТЕНИЯ ТОВАРА

8.1. Покупатель вправе оформить заказ на любой товар, представленный в интернет-магазине. Каждый товар может быть заказан в любом количестве. Исключения из указанного правила указаны в описании каждого товара в случае проведения акций, снятия товара с продажи и т.п.

8.2. Заказ может быть оформлен Покупателем по телефонам, указанным на сайте или оформлен самостоятельно на сайте. Подробности оформления заказа через сайт описаны в разделе «Как сделать заказ».

8.3. После оформления заказа Продавец на e-mail Покупателя отправляется подтверждение принятия заказа и счет, с указанием наименования, размера, цены выбранного товара и общей суммы заказа, являющийся неотъемлемой частью настоящего договора. Оплата счета (полностью или частично) Покупателем является подтверждением Покупателя правильного оформления заказа. Далее менеджер интернет-магазина связывается с Покупателем (по телефону или посредством электронной почты) для получения подтверждения заказа.

8.4. При отсутствии товара на складе менеджер интернет-магазина обязан поставить в известность об этом Покупателя (по телефону или посредством электронной почты).

8.5. Покупатель вправе сделать предварительный заказ на временно отсутствующий на складе товар.

8.6. При отсутствии товара Покупатель вправе заменить его другим товаром либо аннулировать заказ.

8.7. Заказ обрабатывается только после внесения предоплаты.

8.8. Срок поставки товара указывается в счете и исчисляется в рабочих днях, начиная с момента зачисления денежных средств (авансового платежа) на расчетный счет Продавца.

9. ЦЕНА ТОВАРА

9.1. Цена товара в интернет-магазине указана в рублях РФ за единицу товара.

9.2. Указанная на сайте цена товара может быть изменена интернет-магазином в одностороннем порядке, при этом цена на заказанный и оплаченный Покупателем товар изменению не подлежит.

9.3. Полная стоимость заказа состоит из каталожной стоимости товара, стоимости доставки и стоимости подъёма на этаж.

9.4. Стоимость услуг, предоставляемых Покупателю Продавцом при покупке товара в интернет-магазине указана в разделе «Оплата и Доставка».

10. ОПЛАТА ТОВАРА

10.1. Способы и порядок оплаты товара указаны на сайте в разделе «Оплата и Доставка». При необходимости порядок и условия оплаты заказанного товара оговариваются Покупателем с менеджером интернет-магазина.

10.2. При наличной форме оплаты Покупатель обязан уплатить Продавцу цену товара в момент его передачи путем передачи денег представителю интернет-магазина, который доставит товар.

10.3. Оплата безналичным расчетом производится согласно оформленному счёту в течение трёх банковских дней. После поступления денежных средств на счет Продавца, менеджер интернет-магазина согласовывает с Покупателем срок доставки. При безналичной форме оплаты обязанность Покупателя по уплате цены товара считается исполненной с момента зачисления соответствующих денежных средств на расчетный счет, указанный Продавцом.

10.4. Покупатель оплачивает заказ любым способом, выбранным в интернет-магазине.

10.5. Расчеты Сторон при оплате заказа осуществляются в российских рублях.

11. ДОСТАВКА ТОВАРОВ

11.1. Способы, порядок и сроки доставки товара указаны на сайте в разделе «Оплата и Доставка». Порядок и условия доставки заказанного товара оговариваются Покупателем с менеджером Интернет-магазина.

11.2. Самовывоз товара:

11.2.1. Продавец, получив уведомление о размещенном заказе, подтверждает его получение по телефону или по e-mail Покупателя и согласовывает с ним дату самовывоза товара.

11.2.2. Покупатель оплачивает (при наличной форме оплаты) и получает заказ по месту нахождения склада Продавца. Адреса и режим работы склада указанны на сайте Продавца в разделе «Сервисы». При безналичной форме оплаты Продавец дополнительно по телефону или по e-mail Покупателя подтверждает факт зачисления оплаты заказа на расчетный счет Продавца и только после этого согласовывает с Покупателем дату самовывоза товара.

11.2.3. Право собственности и риск случайной гибели, утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или его Представителю.

11.3. Доставка товара Продавцом:

11.3.1. Переход права собственности, риск утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или Представителю в месте исполнения договора с момента подписания Сторонами акта приёма товара (товарной накладной.)

11.3.2. При доставке товар вручается Покупателю или Представителю.

11.4. Доставка товара Перевозчиком:

11.4.1. Право собственности, риск случайноого повреждения, утраты или повреждения товара переходит с Продавца на Покупателя или Перевозчика (в соответствии с заключенным между Покупателем и Перевозчиком договором) с момента передачи товара перевозчику в месте исполнения договора при подписании Сторонами акта приёма товара (товарной накладной и/или транспортной накладной и/или товарно-транспортной накладной).

11.4. Обязательство по передачи товара Покупателю, в том числе п. 11.4.1., считается исполненным с момента передачи товара Перевозчику.

11.4.3. Стоимость доставки товара в рамках каждого заказа рассчитывается исходя из веса всех заказанных товаров, адреса доставки заказа, расценок перевозчика и оплачивается Покупателем самостоятельно.

11.5. Покупатель обязан принять товар по количеству и ассортименту в момент его приемки.

11.6. При получении товара Покупатель должен в присутствии представителя Продавца (перевозчика) проверить его соответствие товарной накладной, удостовериться по наименованию товара в количестве, качестве, комплектности товара.

11.7. Покупатель или Представитель при приемке товара подтверждает своей подписью в товарной накладной, что не имеет претензий к внешнему виду и комплектности товара.

12. ВОЗВРАТ ТОВАРА

12.1. Покупатель вправе отказаться от товара в любое время до его передачи, а после передачи товара - в течение семи дней.

12.2. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара.

12.3. Покупатель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его Покупателем (в т.ч. не стандартные (по желанию Покупателя) размеры и др.). Подтверждением того, что вещь имеет индивидуально-определенные свойства, является отличие размеров товара размерам, указанным в интернет-магазине.

12.4. Возврат товара, в случаях, предусмотренных законом и настоящим Договором, производится по адресам, указанным на сайте в разделе «Обмен и возврат товара».

12.5. При отказе Покупателя от товара надлежащего качества Продавец возвращает ему сумму, уплаченную в соответствии с договором, за исключением расходов Продавца на доставку от Покупателя возвращенного товара, не позднее чем через 10 дней, с даты предъявления Покупателем соответствующего требования.

12.6. В случае, если возврат суммы осуществляется не одновременно с возвратом товара, возврат указанной суммы осуществляется Продавцом наличными денежными средствами по месту нахождения Продавца, или путем перечисления на банковский счет Покупателя с которого была осуществлена оплата товара или иной счет сообщенный Покупателем.

12.7. Указанный в настоящем пункте способ возврата денежных средств может использоваться Продавцом и в иных случаях возврата денежных средств, предусмотренных настоящим договором и законодательством РФ.

13. ОТВЕТСТВЕННОСТЬ СТОРОН

13.1. Стороны несут ответственность в соответствии с законодательством РФ.

13.2. Продавец не несет ответственности за ущерб, причиненный Покупателю вследствие ненадлежащего использования им товаров, заказанных в интернет-магазине.

13.3. Стороны освобождаются от ответственности за неисполнение или ненадлежащее исполнение обязательств по договору на время действия непреодолимой силы.

14. ПРОЧИЕ УСЛОВИЯ

14.1. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.

14.2. При необходимости Продавец и Покупатель вправе в любое время оформить договор купли-продажи товара в форме письменного двухстороннего соглашения, не противоречащего положениям настоящей оферты.

14.3. В случае возникновения вопросов и претензий со стороны Покупателя, он должен обратиться в Центр обслуживания клиентов по телефону: 8(495) 999-16-92 или по e-mail: [email protected]

14.4. Настоящий договор вступает в силу с даты акцепта Покупателем настоящей оферты и действует до полного исполнения обязательств Сторонами.

14.5. Все споры и разногласия, возникающие при исполнении Сторонами обязательств по настоящему договору, решаются путем переговоров. В случае невозможности их устранения, Стороны имеют право обратиться за судебной защитой своих интересов.

14.6. Интернет-магазин оставляет за собой право расширять и сокращать товарное предложение на сайте, регулировать доступ к покупке любых товаров, а также приостанавливать или прекращать продажу любых товаров по своему собственному усмотрению.

15. ГАРАНТИИ НА ТОВАР

15.2. Гарантийный срок вступает в силу с момента подписания Акта приема-передачи Товара Покупателем или Представителем.

15.3. Претензии относительно скрытых недостатков Товара от Покупателя принимаются Продавцом в пределах гарантийного срока с обязательным приложением Покупателем настоящего Договора, приложения к Договору, Акта приема-передачи Товара (ТН, ТТН).

15.4. По дефектам, появившимся из-за неправильной эксплуатации Покупателем Товара, а также по дефектам, возникшим при сборке (монтаже) и доставке Товара, произведенной не работниками Продавца, претензии не принимаются.

16. АДРЕС И РЕКВИЗИТЫ ПРОДАВЦА

Наименование предприятия: ООО «ГК Озон Групп»
Дата регистрации 11 апреля 2016г..
ОГРН 1167746362717
ОКПО 01862608
ОКВЭД 52.61, 52.72, 45.34, 45.31, 74.20, 51.70, 51.54, 51.47, 52.46, 52.48
Юридический адрес: 117292, г. Москва, Дмитрия Ульянова, д.6, корп. 1, этаж 1, пом. 3П
Тел./факс (495) 999-16-92
ИНН/КПП 7728336506\772801001
Р/счет 40702810202540000651
Банк: АО "АЛЬФА-БАНК" г.Москва
Корр./счет 30101810200000000593
БИК 044525593

ozonair.ru

Резистор. Резисторы постоянного сопротивления | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению, номинальной мощности и допуску. Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом), килоомах (кОм) и мегаомах (МОм):

1кОм = 1000 Ом;
1МОм = 1000 кОм = 1000000 Ом.

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0; 1,1; 1,2; 1,5; 2,0; 2,2; 2,7; 3,0; 3,3; 3,9; 4,3; 4,7; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10.

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой, цифровой или цветовой маркировки.

Буквенно-цифровая маркировка.

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е» и «R», единицу килоом буквой «К», а единицу мегаом буквой «М».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е» и «R». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω»:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R» на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К»:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М»:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е, R, К и М, обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка.

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают численную величину сопротивления в Омах, третье кольцо является множителем, а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2)
фиолетовое — (7)
красное — (100)
серебристое — (10%)
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10%.

Резистор маркирован пятью кольцами:

красное — (2)
фиолетовое (7)
красное (2)
красное (100)
золотистое (5%)
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета.

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в этой статье.

Цифровая маркировка.

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 1,2 МОм.

Если последняя цифра ноль, то множитель будет равен единице, так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом.

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм.

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода, состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку. Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в этой статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев.

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные.

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций. Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

3. Обозначение резисторов на принципиальных схемах.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника, а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R» и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах, но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R:

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к»:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М»:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью последовательное и параллельное соединение резисторов, в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления. Во второй части статьи мы познакомимся с резисторами переменного сопротивления.
Удачи!
