Требования к установке пожарной сигнализации: ГОСТ, СНИП
Просмотров: 6 141
Современные пожарные сигнализации представляют собой функциональные системы, которые позволяют решать большое количество задач по поддержке пожарной безопасности на охраняемом объекте. Это и своевременное выявление очагов возгорания, и предупреждение соответствующих спецслужб, и управление эвакуационным процессом, и приведение в действие автономных систем пожаротушения, которые используются внутри помещений. Чтобы сигнализации функционировали правильно и корректно нужно, чтобы в процессе их монтажа и установки были выдержаны соответствующие требования к пожарной сигнализации.

Требования к пожарной сигнализации
Акты, описывающие требования по монтажу пожарной сигнализации
От того насколько верно проведено проектирование и выполнен монтаж пожарной сигнализации зависит насколько она будет надежной и корректно функционирующей. А от этого, в свою очередь, будет зависеть безопасность людей и целостность имущества. Описывает ключевые требования, которыми должна владеть пожарная сигнализация, ГОСТ и СНИП. Кроме этих двух документов также должны соблюдаться нормы Федеральных Законов №315 и №123. Они являются основой для формирования документации, регламентирующей процесс монтажа охранной системы. Отклонения от этих норм, а также от требований к монтажу пожарной сигнализации 2016, описанных в СНИПах и ГОСТах, сулят за собой штрафные санкции с последующим демонтажем неправильно реализованных систем. Для выяснения и урегулирования тонких нюансов по установке сигнализаций рекомендуется пользоваться правилами, собранными в своде норм пожарной безопасности.
Требования к системам пожарной сигнализации на предприятии, а также на бытовых и других объектах предусматривают соблюдение следующих норм:
- не допускается отклонение от проектной документации системы пожарной охранной системы, реализуемой на объекте;
- должны соблюдаться правила санитарной гигиены;
- в процессе установки устройств сигнализации и прокладывания кабелей не должны нарушаться строительные нормы;
- качество исполнения должно гарантировать безотказную работу сигнализации, как этого требует техническая документация.
Есть также и отдельные требования к системам пожарной сигнализации и оповещения касательно возможности проведения быстрой эвакуации людей из помещений, где начался пожар. Эти системы должны обеспечивать:
- возможность моментального оповещения всех людей и персонала, независимо от того, в каком месте на объекте они находятся;
- быструю и эффективную эвакуацию людей через специальные эвакуационные проходы и выходы.
Перечень основных требований для пожарной сигнализации
Чтобы гарантировать многолетнюю эксплуатацию систем пожарной безопасности требования к автоматической пожарной сигнализации предписывают норму, которая указывает на то, что создаваемая конфигурация должна иметь потенциальную возможность дальнейшего масштабирования. Помещения в здании могут пере-планироваться и изменяться, поэтому важно, чтобы кабеля и центральный блок были установлены таким образом, чтобы при потребности можно было произвести пере-конфигурирование устройства охраны и добавление новых ее элементов.
Обратите внимание!
При монтаже пожарной сигнализации общими требованиями являются ее эффективная защита от несанкционированного доступа, от повреждений (механических, химических и пр.), возможность быстрого обслуживания и ремонта.
После завершения всех работ требования по монтажу пожарной сигнализации предписывают составление свода специальной документации, которая должна включать:
- журналы о проверке и контроле пожарной сигнализации;
- исполнительные схемы;
- акты проводимых испытаний;
- технические паспорта используемого оборудования и сертификаты;
- комплекты рабочих чертежей.
Обратите внимание!
Полный перечень всей документации, которая должна присутствовать после окончания монтажных работ детально описывается на официальном сайте МЧС.
По завершению всех работ по монтажу, требования к установке пожарной сигнализации предусматривают ее постановку на сервисное обслуживание. Как правило, частота выполнения такого обслуживания должна быть не реже одного раза в месяц.
Требования к электросети, питающей сигнализацию
Важным фактором является соответствие системы питания требуемым нормам, описываемым в перечисленных выше документах. Ведь системы пожарной сигнализации должны обеспечивать подачу сигналов тревоги в экстремальных условиях эксплуатации, а также при отказе основной системы питания. Для систем питания существуют следующие требования:
- Линия, по которой подается питание к устройствам сигнализации, должна быть устойчивой к открытому пламени и сохранять свою функциональность при очень высоких температурах.
- При прокладывании системы питания, проводники должны иметь большее сечение, нежели при подключении приборов с аналогичной мощностью в нормальных условиях эксплуатации.
- Подающая питание к устройствам сигнализации проводка не должна прокладываться в одном канале с проводкой связи, а места их пересечения должны дополнительно изолироваться.
- Система резервного питания должна отвечать повышенным требованиям отказоустойчивости и надежности, а также скорости переключения при отсутствии питания в основной сети. Аккумуляторы аварийного питания должны поддерживать функционирование в широком температурном диапазоне.
Заключение
Если в процессе создания систем пожарной безопасности были выполнены все требования к пожарной сигнализации, она будет функционировать надежно, и позволит защитить имущество в случае возникновения пожара. Поэтому важно придерживаться всех норм соответствующей документации – ведь за этим стоит безопасность людей и целостность имущества.
bezopasnostin.ru
МОНТАЖ И УСТАНОВКА ПОЖАРНОЙ СИГНАЛИЗАЦИИ
НОРМЫ – ДОКУМЕНТЫ
Работы по монтажу пожарной сигнализации должны выполнять компании, которые имеют лицензию на осуществление этого вида деятельности.
Кроме того, всё используемое оборудование также должно быть сертифицировано, иметь соответствующую документацию и технические паспорта.
Требования к установке пожарной сигнализации.
Для того чтобы система автоматической пожарной сигнализации была эффективной и могла беспроблемно функционировать во время всего срока своей эксплуатации, при ее проектировании необходимо учитывать возможность изменения конфигурации.
Это необходимо по нескольким причинам. В здании, где устанавливается пожарная сигнализация, впоследствии могут проводиться капитальные или косметические ремонтные работы. Довольно высока вероятность перепланировки, изменения назначение основных помещений или смена места расположения производственных мощностей, станков и механизмов.
Всё это может привести к необходимости изменения первоначальной схемы расположения извещателей и приемно-контрольных приборов. Исходя из этого, особые требования при монтаже пожарной сигнализации предъявляются к расположению кабельных сетей, сечению проводов их пропускной способности и т. п.
При приобретении и установке приемно-контрольного прибора также необходимо учесть вероятность изменения топологии кабельных сетей и увеличения количества пожарных извещателей (подключаемых шлейфов).
Установка извещателей автоматической противопожарной сигнализации производится во всем здании, включая технологические помещения, кроме лестничных пролетов. Так же, в соответствии с нормами монтажа пожарной сигнализации, допускается ее отсутствие в помещении, где осуществляются так называемые “мокрые” процессы, связанные с водой (душевые, санузлы и т.п.).
При проектировании и монтаже необходимо учитывать не только нормы установки автоматической пожарной сигнализации, но и обеспечить простоту ее эксплуатации и последующего обслуживания, удобный доступ для ремонта различных устройств, а также защитить приборы от несанкционированного доступа и различных воздействий:
- механических;
- электромагнитных;
- химических;
- повышенной влажности.
Особое внимание уделяется обеспечению свободного доступа технического обслуживающего персонала к приемно-контрольным приборам и источникам электроснабжения.
После того как монтажные работы пожарной сигнализации были выполнены, необходимо заключить договор о техническом обслуживании системы. Оптимальным вариантом является, если обслуживание выполняет та же организация, что осуществляла установку. Ее специалисты владеют полной информацией об особенностях прокладки кабелей, техническом состоянии и эксплуатационных возможностях оборудования.
НОРМЫ МОНТАЖА И ПРАВИЛА УСТАНОВКИ АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ
В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.
Это может привести к тому, что экономия на оборудовании становится нецелесообразной.

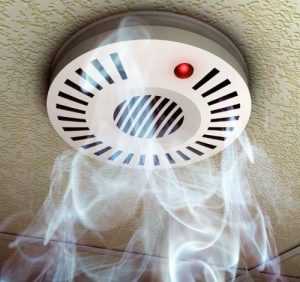

Точечные пожарные извещатели.
Устанавливаются под межэтажными перекрытиями (кроме датчиков пламени). Если нет технической возможности, к примеру, установлены натяжные потолки, то допускается установка на стенах, колоннах или других несущих конструкциях сооружений. Если помещение имеет большую площадь, допускается установка точечных извещателей на натянутых тросах.
При этом устройства должны иметь устойчивое положение, а расстояние от плоскости декоративно-отделочного материала перекрытия до нижней части прибора не должно превышать 300 мм.
Если извещатель устанавливается на потолке, расстояние до стены должно быть не менее 100 мм. Если установка выполняется на стене или колонне, допустимое расстояние до потолка варьируется в пределах 100-300 мм., а до угла стен, независимо от того внутренний он или внешний, не менее 100 мм.
При монтаже дымовых точечных извещателей необходимо учитывать расположение вентиляционных отверстий и направление воздушных потоков в помещении.Тепловые детекторы, в соответствии с требованиями, должны устанавливаться в каждой технологической нише огражденной строительными конструкциями шириной не менее 0,75м.
При этом извещатели, которые могут быть подвержены механическим воздействием, должны быть оборудованы защитными конструкциями:
- решетками;
- колпаками;
- коробами,
но лишь в том случае если эти приспособления не будут нарушать нормальную работу чувствительных сенсоров.
Линейные дымовые детекторы устанавливаются на стены, колонны или другие вертикальные несущие конструкции, предотвращающие возможность сильной вибрации. Монтаж должен быть выполнен таким образом, чтобы ось излучения находилась на расстоянии не менее 100 мм от потолка.
В зону действия не должны попадать передвижные конструкции окон и дверей. Желательно, чтобы оптическая ось сканирующего луча проходила через один или несколько воздушных потоков.
Ручные пожарные извещатели.
Даже несмотря на полную автоматизацию процессов выявления очага возгорания и оповещения о нём оператора нормативы предписывают необходимость установки ручных устройств оповещения в каждом помещении.
Эти устройства устанавливаются на стене около выхода из помещения на высоте 1,5 м от уровня пола. Их монтаж должен быть выполнен таким образом, чтобы в будущем устройство не закрывала мебель, и оно было расположено в хорошо освещённом месте.
Приемно-контрольные приборы.
В соответствии с правилами монтажа пожарной сигнализации ПКП с небольшой информационной емкостью до 5 шлейфов должны устанавливаться на высоте не менее 2,2 м. в помещениях общего назначения. Если монтаж производится в специально выделенном помещении, то прибор устанавливается на произвольной высоте, удобной для его обслуживания без применения специальных средств; лестниц, стремянок и т.п.
При монтаже ПКП в местах доступных для посторонних (магазины, торговые залы и т.п.), то для предотвращения несанкционированного доступа прибор располагается в металлическом запираемом шкафу.
Приборы средней и большой информационной емкости в обязательном порядке устанавливаются в специально выделенных помещениях. На столе, специальной несущей конструкции или на стене на расстоянии не менее 1м. от пола.
Запрещается размещение ПКП в следующих местах:
- шкафах из сгораемых материалов;
- помещениях с постоянной высокой влажностью, насыщенных парами кислот (аккумуляторные) или агрессивных газов;
- помещениях с высоким уровнем взрывоопасности;
- на расстоянии до 1м от систем отопления.
В начало
ОСНОВНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ
Большинство производственных и коммерческих объектов, зданий общественной, муниципальной и общегосударственной инфраструктуры не могут функционировать без оснащения пожарной сигнализацией.
При этом для введения в действие системы и ее эксплуатации необходим следующий комплект документации:
- проект на монтаж и установку оборудования;
- акт о выполнении пусконаладочных работ, подписанный представителями заказчика и организации выполняющей монтаж;
- договор о предоставлении технического обслуживания;
- акт ввода системы пожарной сигнализации в эксплуатацию.
Техническое обслуживание так же должно осуществляться в соответствии с РД 009-01-96, где определены основные типы работ и периодичность их выполнения. Обязательно наличие на объекте журнала регистрации работ по техобслуживанию и ремонту систем сигнализации и автоматики.
Проектирование и монтаж автоматической пожарной сигнализации осуществляется в соответствии со следующими законодательными актами и нормативными документами:
- ФЗ N 123 принятый 22.07.2008 г. в редакции от 29.07.2017 г.;
- ФЗ N 315 принятый 01.12.2007 г. в редакции от 03.07.2016 г.
Перечень зданий и сооружений, которые подлежат обязательному оборудованию пожарной сигнализацией и системами оповещения и управления эвакуацией, а также порядок выполнения монтажных работ определены в сводах правил МЧС России:

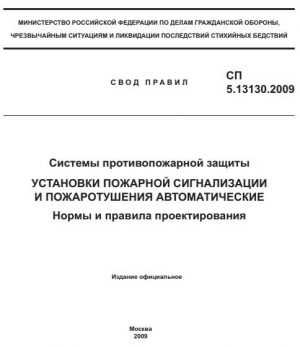

- СП 5.13130.2009 от 25.03.2009 N 175;
- СП 3.13130.2009 от 25.03.2009 N 173.
В случае если на объекте система противопожарной сигнализации отсутствует или установлена со значительными нарушениями действующих нормативных актов, владелец здания или руководитель организации будет нести ответственность в соответствии Постановлением Правительства РФ № 390 от 25.04.2012 в редакции от 06.03.2015.
В начало
* * *© 2014 – 2019 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов
alarm-ops.ru
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК “Трансстрой”СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской област |
files.stroyinf.ru
нормативы, регламентирующие разработку проекта, характеристики кабелей, монтаж и обслуживание
Специальные электронные изделия призваны обеспечить охрану жизни людей, имущества от пожаров, хищения. Установка пожарно-охранных комплексов осуществляется по разработанным индивидуальным схемам, адаптированным отдельно для каждого объекта.
Безукоризненно исполнять правила обязаны госорганизации, кооперативы, коммерческие компании, получившие государственное разрешение на установку ОПС (охранно-пожарная сигнализация) на заводах, фабриках, учреждениях образования, здравоохранения, объектах банковского сектора.
Кому адресован руководящий новый документ
Регламентирующим документом является РД 78.145-93. Руководящая документация принята Министерством Внутренних Дел Российской Федерации взамен устаревшего аналога ВСН 25.09.68-85.Из перечня новых правил исключены юридические лица, выполняющие работы в горнодобывающем кластере, а также обеспечивающие производство, хранение взрывоопасной продукции. Для них разработаны и применяются иные нормативные документы.
Надежность
Главным требованием заказчика к монтажным организациям, устанавливающим охранную и пожарную сигнализацию, является обеспечение надежности работы. Добиться поставленной цели можно при неукоснительном выполнении технологии установки, согласно:
- разработанной на объект специальной документации;
- рабочим чертежам;
- материалам, одобренными проектировщиками.
Производимые монтажные операции при установке сигнализации должны стопроцентно соответствовать нормативам СНиП 1.02.01-85 (Строительные Нормы и Правила).
Если объекты, на которых ведутся монтажные работы, впоследствии будут переданы коллективам вневедомственной охраны, то сметы согласовываются с отделами внутренних дел.
Точность установки сигнализации
Перед началом монтажных работ здания, сооружения проходят обязательную комиссионную проверку. Ее положительное решение говорит, что объекты готовы к установке ОПС, поскольку нарушений требований СНиП 3.01-85, СНиП 3.01.04-87. 1.9 не обнаружено. Предлагаемая проектом спецификация используемых материалов в реальности должна конкретно соответствовать следующим требованиям:
- Используемые материалы должны отвечать профильному Государственному стандарту.
- Соответствовать ТУ (Технические Условия).
- Иметь сертификаты качества, технические паспорта, иную документацию.
Наличие сертификационного материала гарантирует качественную установку и работу системы моментального оповещения о возникновении форс-мажорных событий на объектах.
Полезное видео
Ознакомьтесь с информацией о том, какие требования предъявляются к размещению приемно-контрольных приборов систем пожарной сигнализации.
Исправно работать днем и ночью
Основной целью установки ОПС является бесперебойная работа сигнализации круглый год при разных температурных режимах и климатических условиях, способная мгновенно определять места появления дыма, несанкционированного возгорания. Исходя из этого определяются требования к охранно-пожарной сигнализации. Согласно проектной документации датчики-сигнализаторы устанавливаются в пожароопасных местах. Конкретно такими могут быть все помещения объектов, кроме, мест:
- оборудованных для разведения костров;
- туалетов, ванных комнат;
- курилок.
Для надежной работы ОПС требуется использовать специальный кабель. Аббревиатура, состоящая из букв «НГ», обозначает, что кабель плохо горит и способен пропускать сигналы тревоги до последней секунды.
Требования к монтажу
Строительные Нормы и Правила 1.06.05-85 определяют алгоритм действий, после которых можно начинать монтажные операции. Пункт 2.4. говорит, что «Технические средства сигнализации допускаются к монтажу после проведения входного контроля. Входной контроль технических средств, поставляемых заказчиком, производится заказчиком или привлекаемыми им специализированными организациями»
В ходе работ СНиП запрещает подмену устанавливаемых техсредства на аналоги другого производителя, несмотря, что параметры, иные характеристики могут быть максимально схожи. Замену произвести можно с разрешения компании, подготовившей проектный документ.
Особенности проекта ОПС
Выполнение проектов осуществляется на основании ряда нормативов. Основные:
ГОСТ 12.1.004-91 | Пожарная безопасность. Общие требования |
ГОСТ Р 50776-95 | Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию |
ГОСТ Р 50777-95 | Cистемы тревожной сигнализации. Часть 2. Требования к системам охранной сигнализации. Раздел 6. Пассивные оптико-электронные инфракрасные извещатели для закрытых помещений |
ГОСТ Р 51241-98 | Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний. |
ГОСТ Р 51558-2000 | Системы охранные телевизионные. Общие технические требования и методы испытаний |
ГОСТ 26342-84 | Средства охранной, пожарной и охранно-пожарной сигнализации |
Проектировщикам необходимо учитывать в своей работе эти положения, требующие:
- Чтобы все материалы, являющимися рабочими элементами системы, имели сертификаты качества.
- Расположить пожарные извещатели в локациях объекта, обеспечивающие мгновенное срабатывание в случаях задымления или появления огня.
- Установить датчики, которые можно ремонтировать.
- Смонтировать систему, взаимодействующую с иными охранными аналогами.
- Главный пульт управления организовать в комнате, отвечающей специальным требованиям.
Перечень далеко не полный, но дает конкретное представление в каком направлении разрабатывать проекты. Образцово выполненный проектный документ должен содержать в своей тематической структуре следующие элементы:
- схемы, выполненные графическим способом;
- пояснительные тексты;
- чертежи, планы расположения зон извещателей;
- информацию о качестве используемых материалов и специального оборудования;
- выверенный сметный документ с конкретным указанием стоимости работ и материала;
- итоговый поясняющий текстовый материал, подробно комментирующий некоторые моменты проектного документа.
Готовый проект установки ОПС на объекте проходит техническую экспертизу. После процедуры утверждения становится базовым документом для осуществления монтажа подрядным коллективом.
В директивном кластере РФ вопросам создания надежных средств охранно-пожарной сигнализации уделяется повышенное внимание. Проектная разработка, установка, обслуживание ОПС регламентирована требованиями соответствующих кодексов, Строительными Нормами и Правилами, Государственными стандартами, Техническими Условиями, другими важными документами. Положения и требования направлены на создание такой сигнализации, которая моментально оповещала людей о возникающей опасности для их жизни на работе, дома, других объектах. Осуществлять проектирование, монтаж ОПС могут организации, имеющие лицензии на такой вид деятельности.
Поделиться новостью в соцсетях
svs.guru
СНиП 2.04.09-84 ПОЖАРНАЯ АВТОМАТИКА ЗДАНИЙ И СООРУЖЕНИЙ
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ПОЖАРНАЯ АВТОМАТИКА
ЗДАНИЙ И СООРУЖЕНИЙ
СНиП 2.04.09-84
ИЗДАНИЕ ОФИЦИАЛЬНОЕ
ГОССТРОЙ СССР
РАЗРАБОТАНЫ Специальным проектно-конструкторским бюро Спецавтоматика” Минприбора (В. Д. Смирнов руководитель темы, Л. А. Мозгова, В. Н. Дуно, Л. И. Портнова, разд. 13), Государственным проектным институтом „Спецавтоматика” Минприбора (Г. И. Сергеева руководитель темы, разд. 4), Всесоюзным научно-исследовательским институтом противопожарной обороны МВД СССР (д-р техн. наук А. Н. Баратов руководитель темы, Х. Х. Салахутдинов, кандидаты техн. наук Л. К. Тубашов,. С. С. Пустынников).
ВНЕСЕНЫ Минприбором.
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Г. П. Кршеминский).
С введением в действие СНиП 2.04.09-84 Пожарная автоматика зданий и сооружений утрачивает силу Инструкция по проектированию установок автоматического пожаротушения (СН 75-76).
При пользовании нормативным документом следует учитывать утвержденные
Госстрой СССР | Строительные нормы и правила
| СНиП 2.04.09-84 |
| Пожарная автоматика зданий и сооружений
|
telekom.org.ru
Виды пожарной сигнализации и требования к ней, отраженные в СНиП и своде правил СП
Быстрому распространению пожаров способствует применение легковозгораемых материалов и несовершенство технологии пожаротушения.
Но даже при наличии этих неблагоприятных факторов возникновение пожаров можно предупредить, если использовать меры профилактики, а распространение можно остановить, используя автоматические средства обнаружения возгораний.
Требования безопасности
Разработаны специальные нормы и правила, определяющие требования к системам сигнализации, при соблюдении которых возникновение пожаров можно предупредить еще на ранней стадии.
Действующие в настоящее время системы пожаротушения используют для обнаружения различные типы пожарной сигнализации:
- пороговые;
- адресно-опросные;
- адресно-аналоговые.

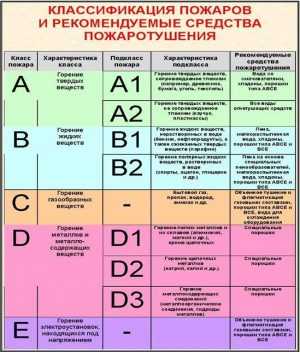

Классификация пожаров приводится в таком документе, как ГОСТ 27331-87. В нем устанавливают обозначения видов пожаров в зависимости от материалов, подвергшихся возгоранию.
Обозначения состоят из букв латинского алфавита A, B, C, D. При этом самой низкой степени горения соответствует буква A, когда зафиксировано горение твердых веществ – бумаги, дерева, пластиков.
Самая высокая степень пожара обозначается буквой D, когда происходит горение металлов и металлосодержащих соединений.
Необходимость применения в зданиях пожарной сигнализации определяют строительные нормы и правила СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
Этот документ содержит общую информацию о требованиях к зданиям и сооружениям в течение всего процесса их строительства и эксплуатации.
В тексте приведена пожарно-техническая классификация строений и материалов, из которых их возводят. Эта классификация используется в иных документах, конкретизирующих требования к пожарной сигнализации в части проектирования и эксплуатации.
СНиП прямо указывают на то, что следует соблюдать правила в целях защиты от пожара. Внимание уделяется основным и вспомогательным объектам, которые должны быть обеспечены первичными средствами тушения и системой сигнализации.
В отдельных разделах определены мероприятия по устройству пожарных выходов, спасению людей, использованию средств пожаротушения.

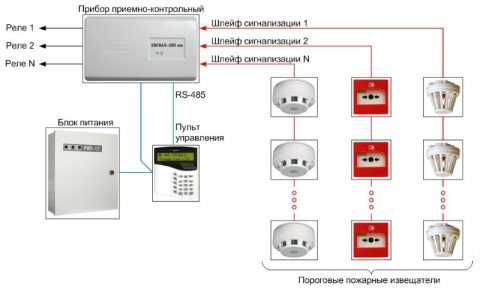

Пороговые
Пороговые системы, как следует из названия, способны обнаруживать неблагоприятную ситуацию при достижении какого-либо порога – значения параметра датчика, настраиваемого при регулировке системы.
Это может быть максимально допустимая температура среды, максимальное время воздействия тепла на датчик, определенная концентрация дыма в воздухе.
Пороговые системы обычно подключаются радиальным методом. Он предполагает прокладку кабелей от панели управления сигнализацией до каждой объединенной группы датчиков, расположенных в определенной части здания.
Зачастую датчики, принцип работы которых основан на размыкании цепи, подключаются последовательно.
Система имеет обычно несколько цепей датчиков, и при срабатывании одного из них можно только приблизительно установить место опасности по номеру цепи.
Преимуществами такой системы является низкая стоимость и простота монтажа. При установке достаточно смонтировать на потолки и стены датчики, сгруппированные по помещениям.
В качестве шлейфа для соединения датчиков можно использовать любой двухпроводной кабель. Панель управления может представлять собой несколько контроллеров по количеству групп датчиков, сигнализирующих о срабатывании в той или иной цепи.
Недостатком пороговых систем можно считать невозможность обнаружения точного места возникновения возгорания. Зачастую датчики сигнализируют о возникновении ситуации при достижении порога срабатывания уже достаточно поздно, когда остановить пожар затруднительно.

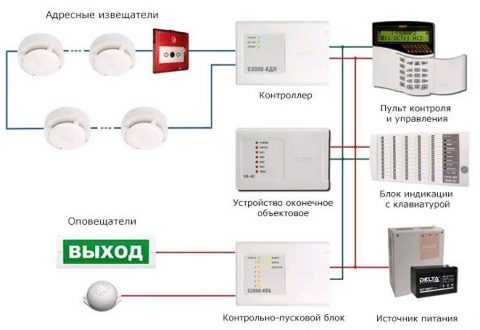

Адресно-опросные
Адресно-опросные системы сигнализации позволяют определить место возгорания гораздо точнее. Каждый датчик (извещатель) имеет свой номер или адрес, «прописанный» в панели управления.
По этому номеру и можно определить расположение очага пожара. Датчик может быть соединен с панелью отдельным кабелем или при помощи кольцевого шлейфа, соединяющего все датчики.
Панель управления, которая представляет собой сложное вычислительное устройство, через равные промежутки времени посылает сигнал к каждому извещателю, как бы опрашивая его о текущем состоянии.
Датчик может находиться в одном из двух или из нескольких состояний. В зависимости от состояния – «норма», «пожар», «неисправен», «отсутствует», панель управления принимает решение и дает сигнал на применение средств пожаротушения, если это необходимо, либо извещает о возникшей проблеме.
Преимущества этой системы в сравнении с пороговой очевидны. Существует возможность обнаружить точное место возникновения пожара, снижается количество ложных срабатываний системы пожаротушения из-за возможных неисправностей датчиков.
Недостатком является иногда запаздывание обнаружения, особенно при большом количестве датчиков, подключенных к панели управления.
Адресно-аналоговые
Адресно-аналоговые системы в отличие от других видов пожарной сигнализации, содержат в своей конструкции мощную панель управления, способную анализировать сигналы, непрерывно поступающие от датчиков.
Сигналы содержат сведения о значении того или иного измеряемого параметра. По изменениям этих значений панель управления может принимать решение в связи со сложившейся ситуацией.
Например, при повышении температуры в течение короткого промежутка времени или при резком повышении концентрации дыма в воздухе.
Преимуществами такой системы являются возможность раннего обнаружения пожара, постоянный контроль работоспособности датчиков и всей противопожарной системы в целом.
Недостатком является только высокая цена. Но если принимать во внимание стоимость ущерба, который можно предотвратить при помощи адресно-аналоговой пожарной сигнализации, да еще и неоднократно, то этот недостаток становится очень незначительным.
Документация
Состав исполнительской документации по пожарной сигнализации приведен в ведомственных строительных нормах ВСН25-09.67-85. Здесь определено, какие документы составляются при проектировании, устройстве, пуске, наладке и сдаче в эксплуатацию пожарной сигнализации.
В состав исполнительской документации включаются:
- планы помещений, подлежащие оборудованию пожарной сигнализацией;
- планы размещения устройств сигнализации;
- экспликации помещений;
- схемы расположения датчиков-извещателей;
- ведомости чертежей;
- сертификаты соответствия на применяемые узлы и детали;
- инструкции по эксплуатации и руководства пользователя.
Все исчерпывающие меры по устройству и содержанию систем пожарной сигнализации и пожаротушения содержит Свод правил СП 5.13130.2009.
Содержание свода правил
В этом документе приведена терминология и требования к выбору материалов и правилам монтажа. Датчики, например, здесь называются пожарными извещателями.
В соответствии с СП по пожарной сигнализации этот термин используется и в других документах.
В 13-м разделе указаны правила выбора извещателей в зависимости от высоты и площади помещений, порядок их размещения. Здесь же указаны требования к используемым шлейфам и приемно-контрольным приборам управления.
Изложены подробные требования к оборудованию помещения для персонала, обслуживающего пожарную сигнализацию.
В 14-м разделе СП указываются требования по взаимосвязи с другими инженерными сетями помещения. Этот момент очень важен при проектировании и устройстве пожарной сигнализации.
Ведь крайне важно, чтобы при появлении признаков пожара можно было, например, использовать систему вентиляции для дымоудаления, а систему водопровода для тушения. К тому же, в некоторых случаях может потребоваться отключение электроснабжения здания.
В 15-м разделе определяются способы электроснабжения системы пожарной сигнализации в зависимости от категории надежности электроснабжения здания.
Загрузка…Выполнение условий проектирования, устройства, и эксплуатации пожарной сигнализации в сочетании с применением высокотехнологичных адресно-аналоговых комплектов поможет снизить вероятность пожара, а значит и возможный ущерб, в 15-20 раз по сравнению с традиционными схемами, использующими пороговые виды пожарной сигнализации.
Другие полезные статьи:
protivpozhara.com
