Приемка инженерных систем – СП 68.13330.2017 Приемка в эксплуатацию законченных строительством объектов. Основные положения. Актуализированная редакция СНиП 3.01.04-87

6. Приемка систем канализации в эксплуатацию

6.1. При приемке в эксплуатацию систем внутренней канализации контроль качества монтажных работ выполняется путем проведения наружного осмотра, инструментальной и технической проверки. При этом контролируется следующее:

– соответствие смонтированной системы канализации проекту;

– обеспечение сборки раструбных соединений трубопроводов до монтажной метки;

– соответствие проекту мест расположения крепежных элементов и способов фиксации трубных изделий в них, обеспечение надежного крепления трубопроводов;

– отсутствие изломов в соединениях; соответствие величины уклонов горизонтальных трубопроводов проектным требованиям; отсутствие отклонения стояков от вертикальности, превышающего нормативные требования;

– соответствие проекту высоты выведения выше кровли здания вытяжной части канализационных стояков;

– качество поверхности, точность установки, комплектность, надежность крепления санитарных приборов и отсутствие в них засоров;

– герметичность трубопроводов.

6.2. При приемке в эксплуатацию для проверки герметичности трубопроводов должны быть проведены гидравлические испытания смонтированной системы внутренней канализации, которые выполняют методом пролива воды путем одновременного открытия 75 % санитарных приборов, подключенных к проверяемому участку. Время пролива не регламентируется, оно должно быть достаточным для осмотра испытываемого участка.

Система считается выдержавшей испытание, если при ее осмотре в трубах, фасонных частях и местах соединений не обнаружено течи. По результатам испытаний составляется акт согласно приложению 4 СНиП 3.05.01.

Испытания отводных трубопроводов канализации, проложенных в земле или подпольных каналах, необходимо выполнять до их закрытия наполнением водой до уровня пола первого этажа. Испытания участков, заделываемых в строительные конструкции или закрываемых наглухо при последующих строительных работах, должны выполняться проливом воды до их закрытия с составлением акта освидетельствования скрытых работ по форме, приведенной в приложении 6 СНиП 3.01.01.

7. Эксплуатация

7.1. Жильцы квартир должны быть ознакомлены с правилами эксплуатации канализационных трубопроводов из полипропилена.

Не разрешается стучать по трубам и располагать на них посторонние предметы. Трубопроводы следует оберегать от сколов, надрезов и царапин.

Не допускается хранение тары с бензином, ацетоном и т.п. веществами в непосредственной близости от канализационных трубопроводов.

В монтажной шахте санитарно-технической кабины и внутри ограждения шахт-пакета запрещается устанавливать хозяйственные полки и размещать посторонние предметы с опорой на трубные и крепежные элементы.

При необходимости для улучшения внешнего вида ванных комнат допускается устройство съемных ограждающих панелей отводного канализационного трубопровода.

7.2. При срыве гидравлического затвора у одного из санитарно-технических приборов, присоединенных к канализационному стояку на одном промежуточном этаже, следует прочистить участок этого стояка, расположенный непосредственно над этой точкой присоединения. При срыве гидравлических затворов у санитарно-технических приборов, присоединенных к стояку на разных этажах, следует проверить диаметр этого стояка на пропуск расчетного расхода сточной жидкости. При срыве гидравлических затворов у санитарно-технических приборов, присоединенных к стояку на последнем этаже, следует проверить состояние вытяжной части этого стояка: ее сечение должно быть свободно от снега и посторонних предметов.

7.3. Во избежание испарения воды, заполняющей гидравлические затворы санитарно-технических приборов, перерыв в эксплуатации которых превышает 25 сут, следует один раз за этот период времени заполнять их водой.

7.4. Увеличение времени опорожнения ванны, мойки или умывальника указывает на образование засора в отводном трубопроводе, который следует промыть или прочистить. Расход стоков от полностью заполненной ванны равен 1,1 л/с, от полностью заполненной мойки (умывальника) – 1 л/с (время опорожнения ванны вместимостью 150 – 170 л составляет 150 – 170 с, мойки и умывальника – 10 – 12 с). Если вода от смывного бачка унитаза сначала заполняет его чашу, а затем постепенно стекает в отводной трубопровод, последний следует немедленно прочистить.

7.5. Прочистка пластмассовых трубопроводов допускается исключительно пластмассовыми трубами меньшего диаметра или жесткими резиновыми шлангами.

7.6. При невозможности обеспечить самоочищающий режим течения в отводном трубопроводе от стояка рекомендуется в основании этого стояка установить специальное устройство для автоматической промывки трубопровода (

рисунок 4).

7.7. Участки отводных трубопроводов (канализационные выпуски из зданий, дворовая и микрорайонная сети), на которых из-за недостаточного расхода стоков невозможно обеспечить выполнение условия формулы (4), следует промывать или прочищать в порядке профилактики с .периодичностью, достаточной для предотвращения засора.

7.8. В процессе эксплуатации канализационных трубопроводов может возникнуть необходимость в замене поврежденных труб, патрубков и фасонных частей, а также в замене резиновых уплотнителей в раструбных соединениях. Поврежденные трубные изделия заменяются новыми деталями того же типоразмера. При замене фасонных частей должна быть обеспечена установка новых изделий аналогичного вида. Для облегчения ремонтных работ применяется монтажное приспособление (

рисунок 13).

7.9. При демонтаже стояков используется возможность вдвигания в удлиненный раструб компенсационного патрубка 5 гладкого конца патрубка 3 (рисунок 14) или надвигания компенсационного патрубка на гладкий конец патрубка 3, что позволяет произвести разборку раструбных соединений, после чего поврежденную деталь заменяют на новую. При этом сборка новой детали с ранее смонтированными патрубками или фасонными частями выполняется с обязательным нанесением смазки на гладкие концы трубных изделий. В желобках раструбов деталей, бывших в эксплуатации, производят замену колец. Затем выполняют сборку раструбных соединений и затягивают крепежные хомуты.

7.10. При замене деталей отводного трубопровода от мойки необходимо отсоединить отводной патрубок сифона, после чего возможно разъединение деталей трубопровода и замена поврежденного элемента.

7.11. Замена поврежденного патрубка на участке отводного трубопровода от ванны (

рисунок 15) выполняется с использованием сборного ремонтного узла, включающего компенсационный патрубок с удлиненным раструбом 4 и патрубок с обычным раструбом 5. С помощью ручной пилы вырезают участок дефектного патрубка 2, после чего демонтируют две оставшиеся его части. В раструбе патрубка 1 старое кольцо заменяют новым.

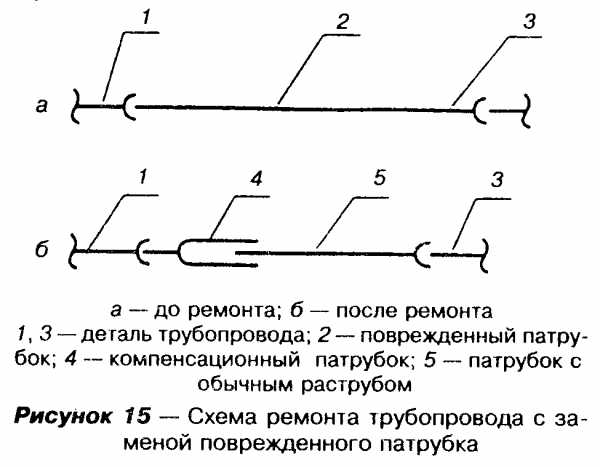

“Рис.15 Схема ремонта трубопровода с заменой поврежденного патрубка”

Вместо удаленной детали устанавливают сборный ремонтный узел, выполняя при этом следующие операции: гладкий конец патрубка 5 вдвигают в раструб компенсационного патрубка 4 до упора; ремонтный узел располагают соосно с ремонтируемым трубопроводом; соединяют раструб патрубка 5 с гладким концом детали 3, после чего сдвигают компенсационный патрубок в обратном направлении, соединяя его гладкий конец с раструбом детали 1.

Таким же способом может быть отремонтирован отводной канализационный трубопровод диаметром 110 мм на чердаке или в подвальном помещении.

7.12. Для замены участка поврежденной трубы или патрубка (рисунок 16) может быть использован сборный ремонтный узел, состоящий из двух надвижных муфт 5 и патрубка без раструба 4, с предварительно снятыми на обоих его концах фасками под углом 15°.

“Рис.16 Схема ремонта трубопровода с заменой участка поврежденного патрубка”

Дефектный участок из трубы 2 вырезают с использованием деревянного шаблона, обеспечивая перпендикулярность линии реза оси трубы. На концах неповрежденных участков патрубка 2 с помощью рашпиля снимают фаску под углом 15°. Затем сборный ремонтный узел подготавливают к монтажу, полностью сдвигая обе надвижные муфты на патрубок 4, после чего производят монтаж ремонтного узла, надвигая муфты 5 на концы патрубков 6 трубопровода.

7.13. Вариант ремонта участка, включающего поврежденную фасонную часть, показан на рисунке 17. В этом случае сборный ремонтный узел состоит из новой фасонной части 4, двух патрубков 6 и 7 с фасками на гладких концах и двух надвижных муфт 5.

7.14. Расстановка дополнительных креплений при замене отдельных элементов трубопроводов производится следующим образом:

– при замене участка трубы с креплением на два патрубка следует закреплять каждый из них;

– при замене участка трубы без крепления на два патрубка следует закрепить только один из них;

– при использовании ремонтных двухраструбных муфт их необходимо закрепить.

7.15. Не допускается использование канализационных труб и фасонных частей из чугуна, поливинилхлорида, полиэтилена и других материалов взамен демонтированных при ремонте изделий из полипропилена.

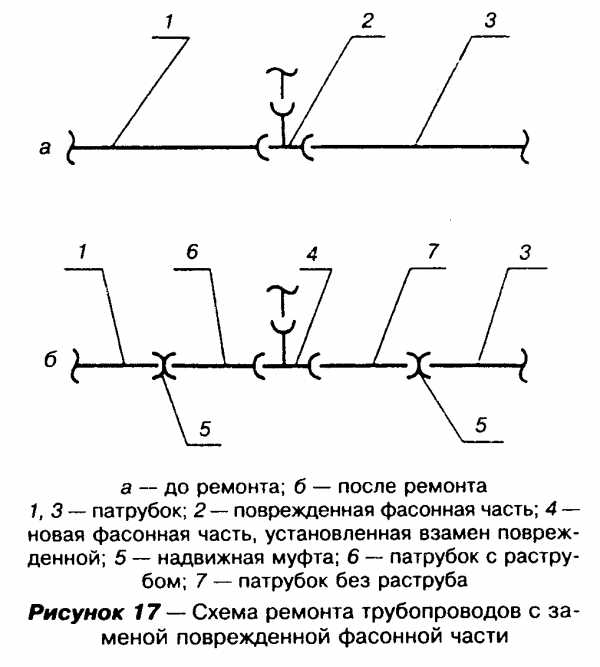

“Рис.17 Схема ремонта трубопроводов с заменой поврежденной фасонной части”

7.16. Подготовка концов труб и фасонных частей и сборка раструбных соединений при выполнении ремонтных работ осуществляются в соответствии с 5.9.

7.17. В аварийных случаях допускается накладка на поврежденный участок трубы манжеты в виде резиновой ленты с последующей установкой бандажа, затягиваемого болтами или проволокой. Однако этот способ ремонта является временной мерой устранения течи. Для обеспечения долговременной работоспособности трубопровода необходимо в короткий срок выполнить ремонтные работы по замене поврежденного участка.

7.18. Категорически запрещается выполнять ремонтные работы с использованием сварки и нагрева открытым пламенем.

studfiles.net

Приемка систем канализации в эксплуатацию

Во время приёмки в эксплуатацию канализационных систем специалисты проводят наружный осмотр трубопровода, инструментальную и техническую проверку. В последнее время часто используют оборудование для телеинспекции — http://vistaros.ru/stati/teleinspektsiya-truboprovodov/kupit-sistemu-dlya-teleinspektsii-trub.html, чтобы получить возможность осмотреть трубы с внутренней стороны.

Процедура приёмки

После поступления заявления в Водоканал о подключении новой канализационной системы к муниципальным сточным сетям формируется приёмочная комиссия в обязанности которой входит:

• Сверка исполнительной и технической документации с проектной.
• Выявление отступлений от утверждённого проекта, проверка разрешающих документов на эти изменения.
• Осмотр коммуникации на месте.
• Выявление ошибок и недочётов во время строительства (назначается время для исправления).

Когда дефекты устранены, члены комиссии подписывают акт и сооружение вводится в эксплуатацию.

Во время выезда на место, комиссия проверяет:

• Соответствуют ли места крепёжных элементов и способы фиксации труб указанным в проекте.
• Обеспечено ли надёжное крепление трубопровода.
• Углы соединений трубопровода (недопустимы изломы, которые провоцируют частое засорение).
• Уклон горизонтального трубопровода должен соответствовать проектным данным.
• Стояк должен располагаться вертикально, допустимо отклонение в несколько градусов соответствующее нормативам.
• Высота вытяжной части канализационной системы должна соответствовать проекту.
• Отсутствие засоров и строительного мусора в трубах.
• Надёжное крепление сантехники.
• Качество материалов, надёжность установки, необходимая комплектация.

Для проверки герметичности системы трубопровода проводят гидравлические испытания. Для этого открывают 75% подключенных к участку сантехнических приборов. Система считается прошедшей испытания если в местах стыка, в фасонных частях и трубах не обнаружено течи. Результат заверяется актом (приложение приложению 4 СНиП 3.05.01).

Видеодиагностика

Собственники коммуникаций прибегают к видеодиагностике на стадии сдачи объекта подрядчиком для того, чтобы оценить качество работы и в случае необходимости иметь фото и видео материалы, которые можно использовать в суде.

В зависимости от протяжённости трубопровода и диаметра трубы используют разные приспособления для телеинспекции:

• Проталкиваемый модуль (камера на тросе) – используется для труб диаметром от 70 до 400 мм или в таких местах где робот может застрять.
• Плавучий модуль (лодка с камерой) – используется для проточной канализации большого диаметра.
• Робот (самоходная система с камерой) – для диагностики трубопроводов большой протяжённости диаметром от 150 до 1200 мм.

Фото и видеоматериалы, передаваемые камерой можно посмотреть в реальном времени на мониторе пульта или сохранить на цифровом носителе. В зависимости от модели оборудования можно получить цветное изображение 420-480 твл. Подсветка осуществляется светодиодами.

Необходима документация

Для получения разрешения на подключение канализационной системы к городской сети собственнику необходимо направить в Водоканал заявление и приложить следующие документы:

• Перечень характеристик канализационной системы (протяжённость, глубина, год введения в эксплуатацию, количество и описание пожарных гидрантов, колодцев и запорной арматуры, толщина и материал, из которого изготовлены трубы).
• Генеральный план участка где описаны подземные коммуникации.
• Исполнительные чертежи канализационных и водопроводных сетей где указана протяжённость и диаметр трубопровода, схемы колодцев и материал из которого изготовлены трубы.
• Схемы с указанием раздела зон балансовой принадлежности водоносных и канализационных систем (схемы согласовываются с балансодержателем и лицами, исполняющими обязанности руководителей цехов канализации и водоснабжения).
• Финансовая документация на канализационную сеть (сметы, бухгалтерия).

Источник статьи: http://vistaros.ru/

tpscom.ru

Приемка-здача инженерных систем в эксплуатацию

	Публичное акционерное общество «Московская объединенная энергетическая компания» (ПАО «МОЭК») Комплексная эксплуатация инженерных систем – офисное здание ПАО «МОЭК» (структурное подразделение ПАО «Газпром») г. Москва, улица г. Москва, улица Автозаводская, вл.12
	Комитет города Москвы по обеспечению реализации инвестиционных проектов в строительстве и контролю в области долевого строительства Комплексная эксплуатация инженерных систем – здание Комитета города Москвы по обеспечению реализации инвестиционных проектов в строительстве и контролю в области долевого строительства (Москомстройинвест). Площадь здания-более 6000 м2. В связи с имеющимися особенностями на объекте организована круглосуточная диспетчерская. г. Москва, улица Воздвиженка, дом 8/1, строение 1
	Публичное акционерное общество «Машиностроительный завод «ЗиО — Подольск» – структурное подразделение Группы компаний, «Росатом». Здания и сооружения Публичного акционерного общества «Машиностроительный завод «ЗиО — Подольск» – структурное подразделение Группы компаний, «Росатом». Техническое обслуживание, ремонт, пуск, наладка, поддержание рабочих параметров тепловых сетей, водоснабжения и канализации, трубопроводов сжатого воздуха и кислорода, вентиляционного оборудования сетей газораспределения. Мы гордимся тем, что смогли сформировать значительный коллектив профессионалов для оказания качественных услуг по обслуживанию тысяч километров инженерных коммуникаций и сетей на данном объекте.  Московская область, г. Подольск, ул. Железнодорожная, д. 2

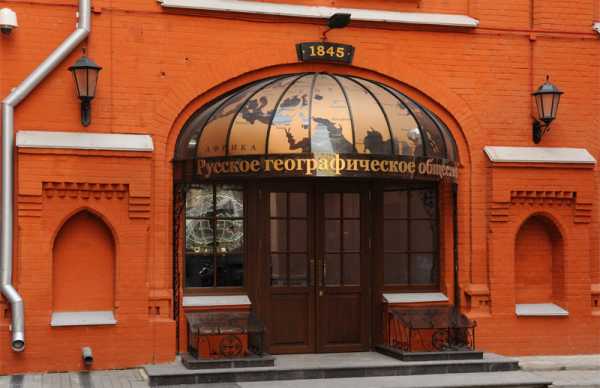

	Русское географическое общество» -штаб-квартира в Москве Комплексная эксплуатация инженерных систем здания Всероссийской общественной организации «Русское географическое общество» -штаб-квартира в Москве. Площадь здания-более 4000 м2. г. Москва, Новая площадь, д. 10, стр. 2
