Приточная установка. Наборная, моноблочная или каркасно-панельная? — Новости

30 января 2015

Наборная, моноблочная и каркасно-панельная вентиляционные установки выполняют одну функцию – обеспечение помещение свежим и очищенным воздухом.

Однако эти установки имеют так же существенные технические отличия.

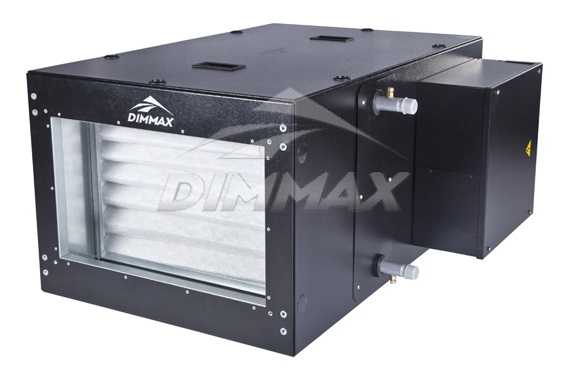

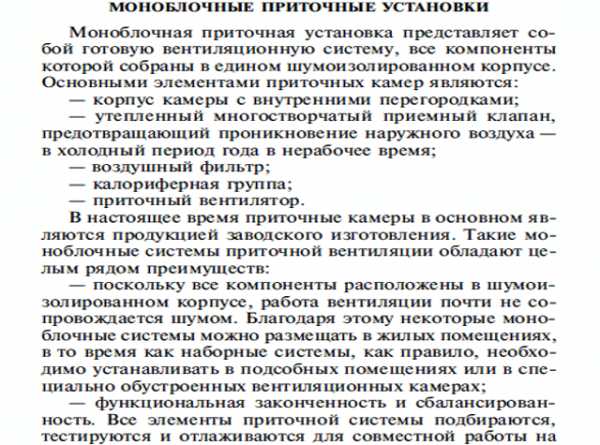

Моноблочная приточная установка должно быть самый эффективный инструмент для обеспечения вентиляции любых помещений. От средней квартиры до крупного производственного помещения.

Единственным минусом моноблочной установки является крупная её стоимость на начальном этапе. Однако она с лихвой компенсируется плюсами. Такими как:

  • Минимальные шумовые показатели
  • Минимальные габаритные размеры
  • Гарантированная работоспособность оборудования (каждая установка тестируется на производстве)
  • Комплектуется автоматикой

Кроме того, при детальном изучении вопроса, становится ясно, что моноблочная установка стоит не только дешевле, но и существенно экономит ресурсы. С моноблочной приточной установкой Вы получаете:

  • Существенную экономию ресурсов
  • Экономию на монтаже установки (для подключения нужен только электрик)

Наборная приточная установка состоит из ряда элементов и обычно является самым экономным вариантом вентустановки.

Основные элементы наборной вентиляционной установки:

  • Вентилятор
  • Нагреватель воздуха

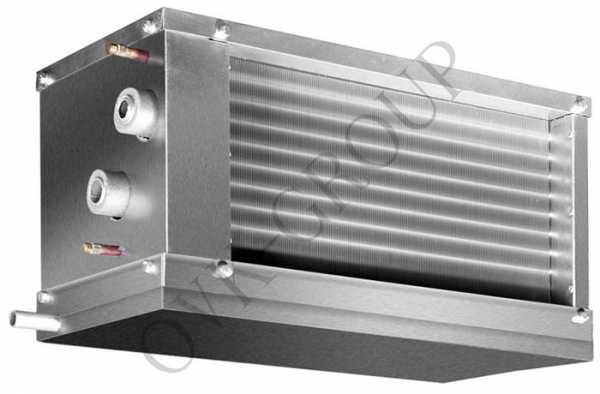

  • Охладитель воздуха
  • Шумоглушитель

В сравнении с моноблочной системой вентиляции наборная установки:

  • Стоит дешевле
  • Возможна свободная компоновка установки различными блоками
  • Повышенный уровень шума
  • Большие габаритные размеры
  • Отсутствие комплекта автоматики

Как правило наборные вентиляционные установки монтируют на цокольных этажах или в специально оборудованных технологических помещениях.

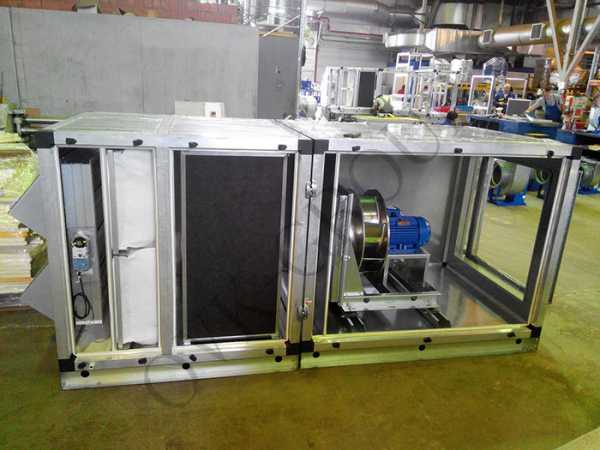

Каркасно-панельная приточная установка – нечто среднее между моноблоком и набрной.

В таких установках основой служит алюминиевый каркас, который комплектуется блоками различного назначения. Данные установки обладают наибольшими габаритными размерами, используются в основном для крупных промышленный, торговых, а так же бизнес центров. Так же имеют ряд недостатков, таких как:

  • Более высокие, в сравнении с моноблоком, шумовые показатели.
  • Необходимость, так же как и для наборных установок, выделения отдельного технологического помещения или цокольного этажа для монтажа оборудования.
  • Потери до 15% тепловой энергии через мостики холода, что в свою очередь исключает возможность уличного монтажа оборудования.

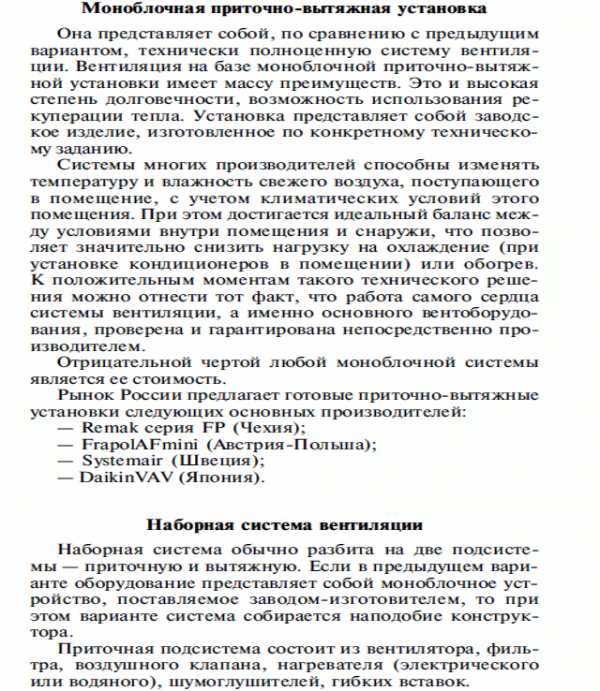

Таким образом самая эффективная вентиляционная установка – моноблочная, такая как Dimmax. Не смотря на относительно высокую стоимость при покупке – оборудование с лихвой окупиться при монтаже, эксплуатации и последующем техническом обслуживании. В подтверждение этой информации мы приводим сравнительный ан6ализ стоимости покупки и энергообеспечения моноблочной установки Dimmax Scirocco и каркасно-панельной Globalclimat Solaris:

И это уже не говоря о других достоинствах вентиляции, таких как:

  • EC-двигатель
  • Возможность удаленного управления по Android, iOs и по Modbus
  • Гарантия на оборудование 3 года
  • Профессиональное техническое, сервисное, гарантийное обслуживание, плюс гарантированная защита обьектов.

Что еще может быть нужно!?

dimmax.pro

что это такое и как ее лучше устроить

Вентилирование – важнейший фактор при проектировании жилых помещений. За поддержание в доме или квартире здорового микроклимата отвечает приточная вентиляция – система, обеспечивающая восполнение чистого воздуха.

Согласитесь, находиться долго в духоте невозможно. Нехватка свежего воздуха негативно влияет на уровень комфорта и общее самочувствие людей. Поэтому важно позаботиться о достаточном воздухообмене и обустроить эффективную приточную вентиляцию.

Мы подскажем вам, какому типу вентустановки лучше отдать предпочтение, и приведем пошаговую инструкцию по монтажу компактного моноблока.

Содержание статьи:

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация – характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы. Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Частично решить проблему поможет  свежего воздуха или . Однако они обеспечивают приток только в одну комнату.

Галерея изображений

Фото из

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха. При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Устройство приточных вентиляционных систем

Приточный вентилятор – необходимый, но недостаточный элемент системы вентиляции с искусственным побуждением движения воздушных масс.

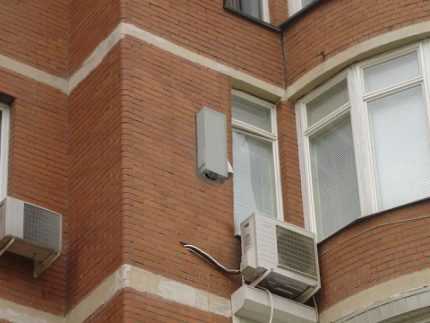

Если подобное устройство встроить в стену или, например, в окно, оно обеспечит необходимый приток, но качество такого воздуха будет очень далеким от желаемого. Не всегда поставляемый снаружи поток имеет приемлемую температуру.

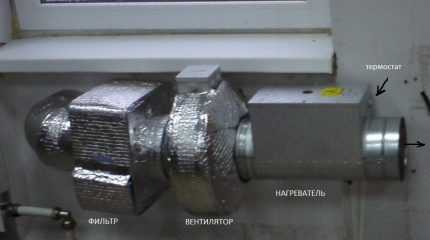

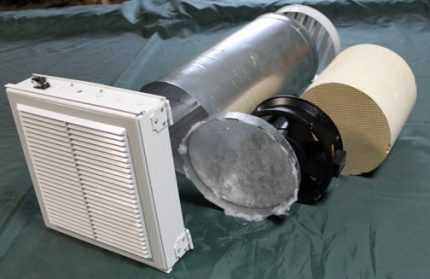

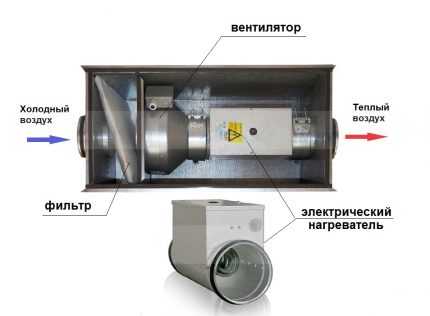

На этом фото наглядно обозначены основные элементы приточной вентиляционной установки: фильтр, нагреватель, вентилятор и термостат. Поток воздуха, поступающего с улицы, нужно нагреть до приемлемой температуры

Согласно нормативам, температура перемещаемого в помещение воздуха должна составлять не менее 18°С. Для формирования требующихся параметров понадобится нагревательное устройство.

Кроме того, необходимо защитить жилье от грязи и пыли, которая может проникнуть внутрь вместе с интенсивно поступающими воздушными массами. Поэтому такие системы в обязательном порядке комплектуются фильтрами.

Еще один важный элемент – система автоматического управления. Без такого контроля устройство может перегреться, что приведет к поломкам, пожарам или другим неприятностям.

Наконец, необходима и система подавления шума, как проникающего с улицы, так и издаваемого прибором.

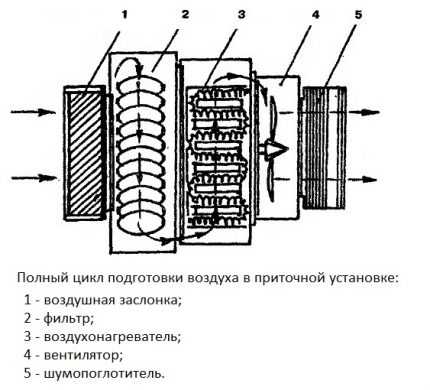

Таким образом, любая приточная вентиляция должна быть снабжена следующими элементами:

  • вентилятором;
  • нагревателем;
  • фильтром;
  • системой автоматического управления;
  • системой шумопоглощения.

Разумеется, такое устройство может быть выполнено в различных вариантах. Например, для больших зданий система вентилирования реализуется в виде отдельного помещения – вентиляционной камеры.

Это так называемые . Для их создания подбирают отдельные элементы и устанавливают их в отведенной для этого комнате.

Если традиционную комплектацию приточного устройства дополнить компрессором, то в жаркие дни она сможет поставлять в помещение охлажденный воздух

Типы установок для частных домов

Самостоятельно собрать подобное устройство сможет, пожалуй, только инженер с соответствующей квалификацией, поскольку , а также наладку работы таких агрегатов требует специальных знаний.

Кроме того, это достаточно громоздкое сооружение, которое для частных домовладений не подходит. Для частного домостроения предназначены другие варианты вентиляции – моноблочные приточные установки и канальные системы вентилирования.

Воздух, поступающий с улицы, несет в дом не только холод, но и множество загрязнений, для удаления которых необходимы фильтры

Тип #1 — моноблочный вариант оборудования

Для квартир, офисных структур, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов используют приточные установки, выполненные в виде моноблочной конструкции.

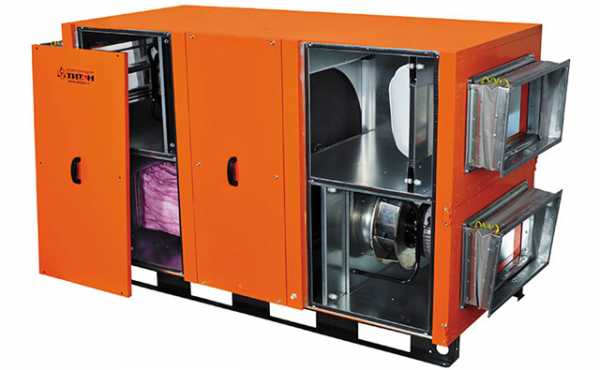

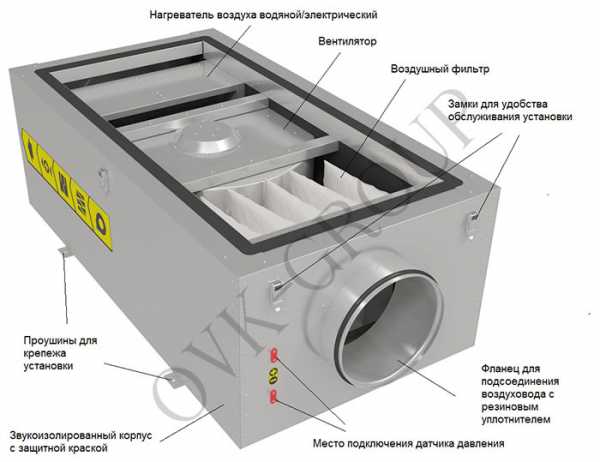

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению с наборной системой приточный моноблок занимает совсем немного места.

Такие устройства отличаются хорошей шумоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности – прямо в комнате. Монтаж и настройка работы приточных установок предельно упрощена, его нужно просто поставить и включить.

Владельцы таких агрегатов отмечают, что при всех стараниях производителей снизить уровень шума, полностью решить эту проблему пока не удалось.

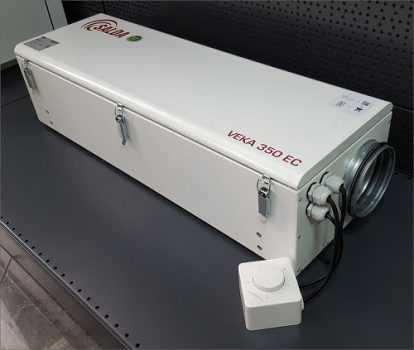

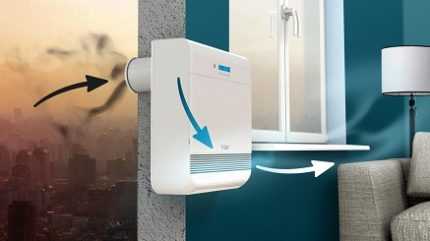

Компактные приточные вентиляционные установки занимают совсем немного места, а выполнить их монтаж очень просто. Поставить такой агрегат можно на балконе или внутри помещения

Шумовой эффект может варьироваться в зависимости от модели. В этом отношении индивидуальные ПУ издают столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с опций забора наружного воздуха вполне может заменить индивидуальную ПУ. Не особенно хорошо показали себя такие установки и в местности с суровым климатом.

Когда температура наружного воздуха опускается ниже 10 градусов мороза, ПУ с рекуператором (прибором для подогрева воздуха) могут покрываться слоем льда.

Следует понимать, что индивидуальная приточная установка, имеющая производительность около 100 куб. м в час, рассчитана на обслуживание только одной комнаты, а не целого дома или квартиры.

Поэтому для нормального вентилирования всей жилой площади придется приобрести столько индивидуальных приточных установок, сколько комнат нуждаются в вентилировании.

С одной стороны это удобно, поскольку избавляет от необходимости проводить масштабные работы по прокладке вентиляционных каналов по всему дому. С другой стороны возникает вопрос затрат на реализацию такой вентиляционной системы, ведь индивидуальные ПУ стоят недешево.

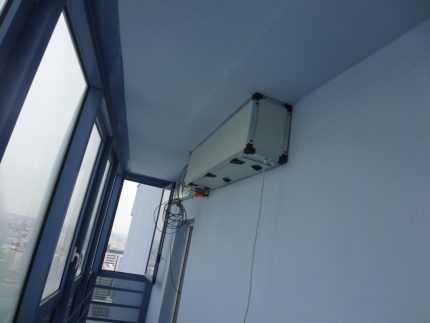

Выбор места для расположения приточного моноблока зависит от того, где зепланировано проложить подключенные к нему воздуховоды. Если каналы будет прокладываться вверху, подойдет вариант с установкой над балконной дверью

Если проблема вентилирования помещения возникла по окончании строительства и отделки помещений, вполне возможно, что затраты на несколько таких установок будут меньше, чем переделка всего здания.

Если же вентиляционные каналы были спроектированы еще на этапе строительства, дешевле и проще будет реализовать канальную систему вентилирования.

Монтаж и сборку компактной вентиляционной системы можно без проблем выполнить собственными руками. Рассмотрим процесс устройства вентиляции с бризером – прибором, осуществляющим очистку и подогрев воздуха перед подачей в помещение.

Галерея изображений

Фото из

По схожей технологии . Вентиляционное устройство подойдет для квартиры или частного дома.

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой , которые проходят по всем комнатам. Аналогичные моноблокам приточные устройства располагают на входе в систему.

Обработанные установкой воздушные массы перемещаются по каналам и поступают в помещение через приточные вентиляционные решетки.

Для удаления отработанного воздуха предназначены вытяжные вентиляционные каналы и соответствующие решетки.

Поступление воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, для или дома нужна только одна установка соответствующей мощности.

Воздуховоды приточной системы вентиляции обычно размещают в пространстве под потолком, чтобы не портить интерьер ненужными деталями. Но  нужно выводить непосредственно на потолок или стену комнаты.

Выбор производительности канальных установок:

  • 200-350 куб. м/час – одно- и двухкомнатные квартиры;
  • 350-500 куб. м/час – трехкомнатные квартиры и жилые апартаменты большой площади;
  • 2000-3000 куб.м/час – офисы или коттеджи.

Точную производительность рассчитывают по специальным формулам.

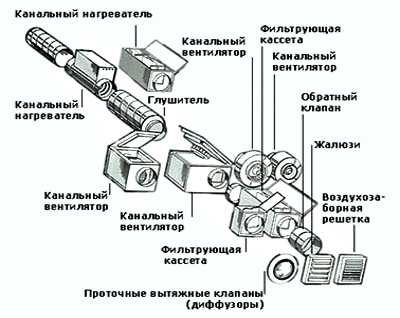

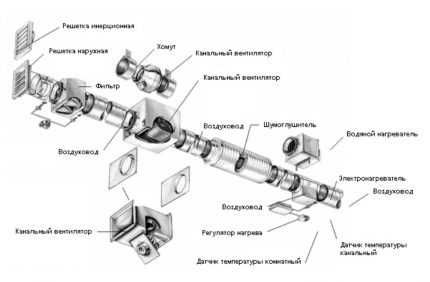

На этой схеме наглядно изображено устройство канальной вентиляционной системы и обозначены основные ее элементы: вентилятор, шумоглушитель, нагреватель, вентиляционные решетки и т.п.

Следует понимать, что заявленная производителем максимальная мощность установки на практике реализована не будет. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Определить реальную эффективность прибора с учетом характеристик конкретной канальной системы можно с помощью графика вентиляционной характеристики. Она обычно содержится в техническом паспорте изделия.

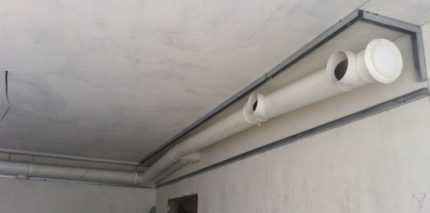

В приоритете прокладка вентканалов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Подобный способ приемлем для частных строений с большой высотой потолков

Важный показатель при расчете систем вентилирования – статическое давление. Величина зависит от общей протяженности вентиляционных каналов, а также от количества фильтров, которые устанавливают дополнительно.

Для квартир используют установки со статистическим давлением в пределах 400-500 Па.

Составляющие и параметры вентустановки

Разберем подробнее составляющие вентиляционного оборудования, без которых не удастся создать оптимальный микроклимат в помещении. И рассмотрим их основные характеристики и важные параметры самой установки.

№1 — приспособление для подогрева воздуха

Как уже упоминалось, воздух, поступающий снаружи, в зимнее время необходимо подогревать. Для квартиры обычно достаточно нагревателя мощностью 3-5 кВт.

Для дома или коттеджа придется выполнить ряд специальных расчетов. При этом учитывается температура воздуха снаружи, а также мощность самой установки.

При этом важно соотнести нагрузку на сеть электропитания квартиры или дома с реальным состоянием сети. Если нагрузка на электросеть будет чрезмерной, это может привести к серьезной аварии.

Технические спецификации электрической установки а также мощность нагревателя в обязательном порядке указывается в сопровождающих документах, в инструкции по эксплуатации. Важно выяснить все нужные параметры еще перед покупкой оборудования

В таких случаях некоторые владельцы домов предпочитают выбрать приточную установку с менее мощным нагревателем.

Это решение чревато следующими проблемами: при наступлении сильных холодов воздух не успеет прогреться до необходимой температуры, и в комнаты будет поступать холодный поток.

Предотвратить это явление не сложно – нужно только уменьшить количество оборотов вентилятора.

Воздушные массы будут поступать медленнее, но при этом успеют прогреться. Выполнять такую регулировку вручную крайне неудобно.

Если приходится покупать ПУ с маломощным нагревателем, следует убедиться, что устройство снабжено автоматическим регулированием скорости движения вентилятора в зависимости от температуры воздуха на улице.

№2 — акустическая мощность оборудования

Выясняя, что такое канальная приточная вентиляция, следует учитывать сведения, которые определяют шумовой эффект от работы прибора.

Различают три показателя акустической мощности ПУ:

  • на входе;
  • на выходе;
  • на корпусе.

Шум “на входе” характеризует звуковой эффект, который будет издавать установка в начале системы. Он обычно не слишком сильно влияет на комфорт в доме. Гораздо важнее обратить внимание на шум “на выходе”, т.е. в тех местах, где установлены вентиляционные решетки.

Если это показатель слишком велик, при монтаже в систему придется включить дополнительный элемент – шумопоглотитель. Для получения достаточного эффекта длина этого элемента должна составлять не менее 90 см.

Приточный блок системы вентиляции или кондиционирования устанавливают снаружи здания, в этом случае шум от работы вентилятора и нагревателя не будет беспокоить жильцов дома

Шум “на корпусе” указывает на акустический эффект в непосредственной близости от приточной установки, которая установлена и подключена к системе и устройствам для поглощения шума. Этот показатель не слишком важен, если ПУ будет установлена снаружи здания.

Но если такой возможности нет, и прибор планируется разместить прямо в здании, следует отдать предпочтение устройству с минимальным значением акустической мощности “на корпусе”.

Помимо акустического давления, которое обозначается в технической документации как LwA, производители оперируют понятием уровень звукового давления (обозначается как LpA).

Не стоит путать эти два понятия, особенно сравнивая характеристики различных моделей. Лучше ориентироваться на LwA, поскольку данные по LpA обычно несколько ниже.

№3 — системы автоматического управления

Автоматика для нормальной работы вентиляционной установки просто необходима. Даже самые простые варианты снабжены приспособлениями для автоматического регулирования температуры нагнетаемого воздуха и скорости вращения вентилятора.

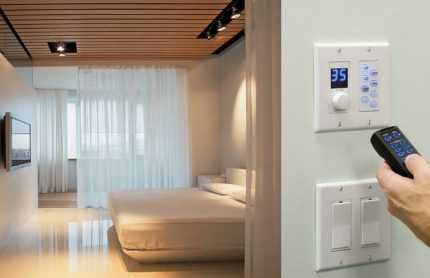

Состояние прибора и текущие настройки отражаются на дисплее с пультом управления.

Автоматическое управление системой приточной вентиляции существенно улучшает ее работу и экономит ресурсы. Некоторые модели оборудованы пультом дистанционного управления

Более “продвинутая” автоматика позволяет устанавливать настройки для разных периодов времени. Например, можно снизить температуру и количество оборотов вентилятора на ночной период, когда все спят и потребность в свежем воздухе не так высока.

Отдельно можно установить режим на дневное время в будние дни, когда дома никого нет.

Для удобного управления приточной вентиляционной установкой рекомендуется выбирать устройство со следующими характеристиками:

  • количество скоростей вентилятора не менее пяти;
  • наличие часов реального времени;
  • сохранение и запуск настроек в случае аварийного отключения электропитания;
  • контроль уровня загрязненности фильтров;
  • возможность дистанционного управления, например, с помощью смартфона;
  • сообщение о наличии и характере неисправностей.

Индикация состояния фильтров не обязательна, но очень желательна. При отсутствии этой опции прочистку или смену фильтрационных элементов выполняют по истечении определенного времени, рекомендованного изготовителем.

Но условия эксплуатации различаются, в результате загрязнение может произойти раньше или позже указанного срока. Контроль состояния фильтров позволит вовремя сменить их или продлить срок эксплуатации.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п.

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

На этой схеме показано правильное перемещение воздушных масс при вентилировании: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

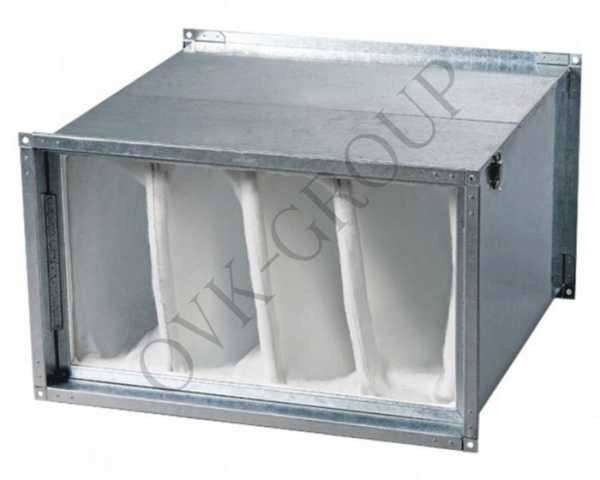

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами.

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

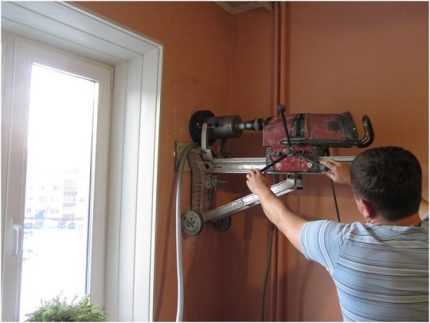

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Выводы и полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция – отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.

Поделитесь с читателями вашим опытом по улучшению эффективности приточной вентиляции. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

sovet-ingenera.com

Моноблочные приточные установки | Дом

Компания «Даичи» представляет вентиляционные приточные установки российского производства «Паскаль»

Осенью 2016 года один из крупнейший российских дистрибьюторов климатической техники начал продажу вентиляционного оборудования под маркой «Паскаль», произведенного в Российской Федерации.

Опираясь на передовые разработки отечественных и иностранных специалистов, компания «Даичи» успешно реализовала технически сложный проект – организовала на базе российских предприятий производство надежной высоконкурентной продукции, оптимальной по цене и качеству. При создании вентиляционных установок «Паскаль» используется современная элементная база, материалы преимущественно российского производства и качественные импортные компоненты.

На сегодняшний день в ассортименте «Паскаль» представлены следующие типы вентиляционных установок:

  • центральные каркасные и бескаркасные приточные и приточно-вытяжные кондиционеры;
  • вытяжные вентиляционные установки средней и большой производительности;
  • моноблочные установки небольшой и средней производительности.

На всех заводах-поставщиках узлов и компонентов для сборки оборудования «Паскаль» проведена модернизация производства, соответствующего самому передовому технологическому уровню.

Качество «Паскаль» соответствует всем современным стандартам. Оборудование доступно для заказа, технические специалисты «Даичи» готовы проконсультировать партнеров и осуществить подбор оборудования.

Другие производители приточно-вытяжных установок(моноблочных)

Компактные агрегаты — Простые решения вентиляционных систем. (1 000-5 000 м³/ч)

Вентиляционные агрегаты с высокоэффективными теплообменниками для школ, магазинов, офисов и т.д. Агрегаты поставляются с системой управления, полностью готовыми для эксплуатации. Они компактны, потребляют мало электроэнергии и оснащены высокоэффективным роторными или пластинчатыми теплообменником.

Приточные агрегаты (1 000-4 500 м3/ч) — Компактные вентиляционные агрегаты для систем вентиляции небольших магазинов, заправочных станций, школ. Вентилятор, фильтр и нагревательная секция помещены в единый корпус и оснащены системой автоматики.


Maxi укомплектованный автоматикой агрегат, расход воздуха 500-2200 м³/чRotovex укомплектованный автоматикой агрегат, расход воздуха 400-5000 м³/чTopvex вентиляционный агрегат с роторным рекуператором, расход воздуха 500-2000 м³/ч

Для жилых помещений

Вентиляционные агрегаты для жилых помещений — небольшие вентиляционные агрегаты для квартир и небольших офисов. (< 1 000 м³/ч)

Спектр вентиляционных агрегатов Systemair позволяет подобрать агрегат от 200 до 1 000 м³/ч. Этого достаточно для большинства квартир и частных коттеджей, а также для небольших офисных помещений. Агрегаты удобны в установке, малошумные и компактны. Вытяжной вентилятор, приточный вентилятор, теплообменник, нагревательные секции и фильтры помещены в одном корпусе.


VX 400/700 E, с пластинчатым теплообменником,
расход воздуха до 900 м3
VX 250 TV/P, с пластинчатым теплообменником,
расход воздуха до 200 м3
VX 400/700 EV, с пластинчатым теплообменником,
расход воздуха до 800 м3

VX 400 EV/B, с пластинчатым теплообменником,
расход воздуха до 400 м3
VR 250 EH/B, с роторным теплообменником,
расход воздуха до 500 м3
VR 400 EV, EV/HB, EV/EC, с роторным теплообменником,
расход воздуха до 400 м
3

VR 700 EV, EV/HB, с роторным теплообменником,
расход воздуха до 700 м3
VM 40 EV, с пластинчатым противоточным теплообменником,
расход воздуха до 430 м3

ilsvik.ru

Моноблочная приточно-вытяжная установка и наборная СВВ | Дом

Приточная система состоит из вентилятора, фильтра, воздушного клапана, нагревателя (электрический или водяной),

шумоглушителей, гибких вставок. Вытяжная система состоит из вентилятора, гибких вставок, воздушного (обратного клапана).

Подобный вариант более дешев по сравнению с предыдущим. Минусом является необходимость хорошей квалификации проектировщика системы при подборе оборудования, часто требуется регуляция производительности системы с помощью устройств автоматики (частотные регуляторы, ступенчатые трансформаторы и др.)

Вентиляционное оборудование требует места для его установки. В данном случае (небольшое количество комнат) целесообразно его разместить в подсобном помещении (коридор, служебное помещение). Как правило, вентоборудование размещается в межпотолочном пространстве (между подшивным (подвесным) потолком и капитальным потолком (перекрытием)). Это в том случае, если такое пространство есть.

Для перемещения воздуха в системе вентиляции используются воздуховоды. В основном, это или воздуховоды изготовленные из оцинкованной стали или гибкие воздуховоды. Недавно на рынке появились воздуховоды, изготавливаемые из тепло/шумо изолированных плит. Каждый вариант имеет свои плюсы и недостатки. Гибкие воздуховоды более дешевые, но недолговечные, и шумные. Вентиляция с использованием жестяных воздуховодов более долговечная, можно сказать капитальная. Срок службы жестяных воздуховодов

20-25 лет.

Для подачи и удаления воздуха непосредственно в помещении используют устройство воздухораспределения – вентиляционные решетки, диффузоры и анемостаты.

Пример организации воздухообмена в офисе наборной системой вентиляции

В современном офисе организовать приточно-вытяжную вентиляцию можно на следующем примере. В коридоре за подвесным потолком монтируется приточная установка МПА, вытяжной вентилятор (соответствующий характеристикам приточной установки), приточные и вытяжные магистральные воздуховоды. В помещения кабинетов прокладываются ответвления и устанавливаются воздухораспределительные устройства. Свежий воздух забирается с улицы через наружную решетку, в приточной установке воздух фильтруется, подогревается до требуемой температуры и по разветвленной системе воздуховодов поступает в кабинеты с постоянным пребыванием людей. Загрязненный воздух выбрасывается на улицу через наружную решетку, при помощи вытяжного вентилятора.

Таким образом, в офисе наблюдается постоянное присутствие свежего воздуха, происходит контролируемый воздухообмен, отсутствие сквозняков при открытии окон, отсутствие проникновения извне пыли и постороннего шума и минимальная стоимость оборудования.

ilsvik.ru

Приточные установки моноблочные

Приточные установки моноблочные позволяют создавать и поддерживать искусственный климат в помещениях.

Моноблочная установка представляет собой компактную приточную вентиляционную систему, составные части которой собраны в единый шумоизолированный корпус.

Это позволило избавить приточные моноблочные установки от недостатков, которые свойственны наборным системам.

Данное оборудование используется в системах вентиляции зданий для подогрева воздуха, очистки его от пыли.

Они применяются в зданиях общественного назначения, в пищевой промышленности, медицинских учреждениях, на производстве вычислительной и электронной техники, а также в остальных помещениях, климатические условия которых обязаны соответствовать определенным требованиям.

Компактные размеры, а также низкий шумовой уровень позволяют размещать данное оборудование в жилых зданиях. Приточные установки моноблочные в зависимости от сечения могут быть изготовлены в трех типоразмерах.

При этом расход воздуха колеблется в пределах 4000-10000 м3/ч. В состав оборудования включены такие основные элементы: двух- или трехрядный медно-алюминиевый водяной воздухонагреватель, фильтр карманный, вентилятор, клапан воздушный, две гибкие вставки.

Приточные установки моноблочные могут быть изготовлены в напольном или подвесном варианте, правом или левом исполнении.

При левом исполнении подвод электрики, воды производится с левой стороны блока. Данный параметр необходимо учитывать при заказе оборудования.

Корпус приточной установки моноблочной выполняется из алюминиевого профиля, который облицован сэндвич панелями толщиной 50 мм.

Пятидесяти миллиметровая толщина изоляции позволяет обеспечить необходимую шумоизоляцию, а также добиться требуемой жесткости конструкции.

Сэндвич панели представляют собой жесткую, легкую конструкцию, которая состоит из трех слоев: два листа ударопрочного пластика и шумоизолирующий наполнитель между ними.

Для приточных установок моноблочных используются фильтры класса EU3.

Положение фильтров обеспечивает простоту технического обслуживания на любом этапе эксплуатации, доступ к фильтрам обеспечивается с боковой стороны путем выдвижения карманной фильтрующей вставки.

Резиновые уплотнители, которыми оснащены направляющие фильтров, а также съемные панели, предотвращают перетекание воздуха.

www.et71.ru

Приточная установка как основное оборудование для вентиляции бытовых и промышленных помещений

Поддержание комфортных условий климатической среды в бытовых, административных и промышленных помещениях тяжело представить без систем вентиляции. Одним из основных видов оборудования для вентиляции являются приточные установки. Приточные установки позволяют подать в помещение требуемый расход воздуха для дыхания или технологического процесса. При этом воздух в приточной установке проходит несколько стадий обработки, от очистки и регулирования температуры до увлажнения и антибактериальной очистки в зависимости от комплектации.

Состав и принцип работы приточной установки

В зависимости от предназначения зависит и состав приточной установки, и бытовые и промышленные приточные установки работают по одному и тому же принципу, отличие состоит в наборе стандартных элементов и мощностей. Если для бытовых помещений они практически всегда стандартные, то для промышленности состав приточной установки подбирается индивидуально. Бытовые приточные установки зачастую моноблочные, то есть в одном корпусе расположены все элементы установки, промышленные могут быть как корпусные, так и наборные (канальные). Состав приточной установки для вентиляции в офисном центре будет значительно отличаться от приточной установки для коттеджа или квартиры. И если для квартиры или коттеджа можно подобрать более-менее стандартные решения, то для офисных помещений, а тем более промышленных необходим индивидуальный подбор.

Основные элементы приточной установки:

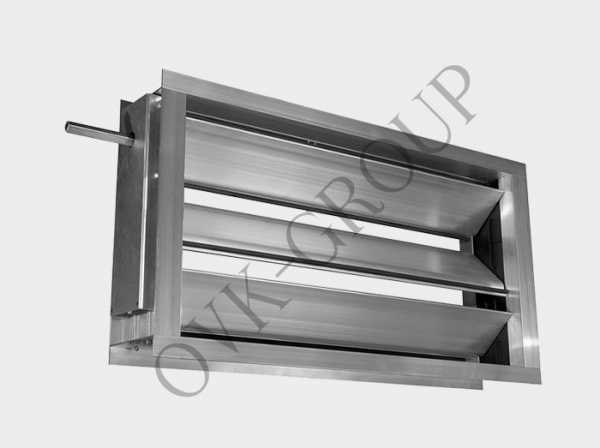

Воздушный клапан приточной установки

Находится самым первым по пути движения воздуха и перекрывает или открывает подачу наружного воздуха в установку. Состоит из непосредственно самого клапан с подвижными вставками жалюзийного типа и привода для вращения. Привод специалисты нашей проектной компании по вентиляции в Украине и Грузии рекомендуют выбирать с возвратной пружиной. Это пассивная безопасность, ведь в зимний период с отрицательными температурами при отключении электроэнергии воздух может попасть в установку и разморозить калорифер, более того воздух может пойти по системе воздуховодов и разморозить даже помещения. Возвратная пружина позволяет даже в случае отключения электроэнергии перекрыть клапан и обезопасить и установку и помещения.

Камера смешения приточной установки

Данный элемент системы встречается зачастую только в промышленных приточных установках, работающих на рециркуляцию. В камере смешения происходит смешивание наружного и внутреннего рециркуляционного воздуха. Конструктивно это пустая камера с двумя клапанами, регулирующими расходы приточного и внутреннего воздуха. В зимнее время  из помещения обычно идет теплый и влажный воздух, а с улицы сухой и холодный, то при определенном сочетании в камере смешения приточной установки температура может падать ниже точки росы внутреннего воздуха, и в камере будет выпадать конденсат, для его сбора в нижней части камеры предусмотрен дренажный поддон.

Фильтр приточной установки

Обязательным элементом приточной установки является фильтр, в зависимости от назначения приточной установки их может быть несколько для достижения заданной чистоты воздуха. Наличие вторых и третьих ступеней фильтрации необходимо в приточных установках для медицинских учреждений либо для чистых помещений лабораторий, производства лекарственных средств, электроники и других помещений с особыми требованиями к чистоте воздушной среды. В бытовых приточных установках обычно устанавливается карманный или ячейковый фильтр с классом фильтрации G3-G5.

Калорифер или нагреватель приточной установки

В климатической зоне с отрицательными температурами во всех приточных установках обязательным является установка электрического либо водяного калорифера. Зачастую бытовые приточные установки комплектуются электрическими калориферами, так как требуемая мощность зачастую невелика. Водяной калорифер в бытовых установках применять не выгодно еще и по экономическим причинам, ведь для этого требуется узел регулирования, который значительно удорожает стоимость системы. В промышленных приточных установках, наоборот чаще всего используются водяные калориферы, но могут быть и паровыми и даже газовыми, в зависимости от технологического процесса и наличия источников тепла. Конструктивно водяной калорифер состоит из оребренных трубок, а электрических из ТЭНов, как в оребрении так и без него.

Охладитель приточной установки

В бытовых приточных установках охладитель встречается крайне редко, это дорогостоящая дополнительная опция и не все производители комплектуют ими бытовые установки. Но по желанию заказчика охладитель дооборудовать можно, но расхода воздуха бытовой приточной установки практически всегда не хватает для замены системы кондиционирования. В промышленных приточных установках охладители бывают водяные и фреоновые, в зависимости от наличия источника холода. Водяные охладители не эффективно устанавливать на небольшие системы, по тем же причинам что и водяные калориферы, так как для нормальной работы требуется узел смешения. Фреоновые охладители приточных установок имеют свои недостатки, из-за особенностей работы холодильного контура не всегда удается плавно регулировать температуру.

Вентилятор приточной установки

Основной элемент системы это вентилятор, именно он развивает требуемое давления для преодоления сопротивления сети воздуховодов и всего оборудования. Бытовые приточные установки зачастую ограничены мощностью вентилятора, поэтому в бытовых системах очень важную роль играет именно воздухораспределение от установки. В промышленных приточных установках вентилятор подбирается индивидуально под каждую установку. В основном в установках используются радиальные вентиляторы, только в небольших круглых наборных системах могут использоваться осевые вентиляторы.

Автоматика приточной установки и пульт управления приточной установкой

Для управления всеми процессами, происходящими в приточной установке, требуется микроконтроллер, датчики температуры и давления, и исполнительные механизмы. Все это объединяется в систему автоматики приточной установки. Система автоматики вовремя подскажет о необходимости чистки фильтра, она закрывает и открывает клапаны, она управляет подачей электроэнергии или воды на калориферы, автоматика управляет охладителем и при наличии частотных преобразователей двигателем вентилятора. Без автоматики работа установки невозможна, система автоматики прячется в специальный шкаф автоматики приточной установки, а для удобства управления работой наружу в требуемом месте можно вывести простой пульт управления. При помощи пульта управления можно настраивать скорость вращения вентилятора, включать и выключать установку, переключать режимы работы установки, задавать температуру подаваемого воздуха и производить другие настройки.

Типы приточных установок

Приточные установки бывают корпусные и наборные, бытовые практически всегда корпусные, а промышленные чаще всего наборные, выбор типа приточной установки зависит от производительности системы. Приточные установки, предназначенные для больших объемов воздуха (более 10000м3/ч) практически всегда корпусные, но внутренний состав подбирается всегда индивидуально. Именно поэтому цены на бытовые установки можно собрать в прайс, а промышленные необходимо рассчитывать по запросу.

Из чего состоит и от чего зависит цена на приточную установку

Помимо индивидуального подбора либо готового решения, многое зависит от расхода воздуха и сопротивления сети. Данные предлагаемые производителем относятся к определенным значениям расхода и напора и зачастую указанный расход дан при минимальном сопротивлении. Для точного подбора необходимо оценить систему воздухораспределения, просчитать аэродинамическое сопротивление сети и после этого начинать подбор. Приточные установки, как оборудование для принудительной вентиляции должны подать необходимый расход в необходимое место, для этого могут потребоваться не только воздуховоды, но и дроссель-клапаны, которые также повышают сопротивление. Поэтому не сильно правильно опираться на цену в прайсе, и доверить выбор оборудования профессионалам. Для этого вам достаточно оставить заявку на сайте, либо связаться с нами по телефону и наши специалисты, получив необходимую информацию, подберут для вас приточную установку и другое оборудование и подготовят коммерческое предложение.

ovk-group.com

Моноблочные приточные установки

// Опубликовано в Прочее

Установка стеклопакетов в домах кардинально изменяет работу системы вентиляции, поскольку ее работа основана на организации воздухообмена в квартирах при помощи естественного притока через оконные и дверные проемы, щели и неплотности, а вытяжка загрязненного воздуха осуществляется через вентиляционные решетки в ванной комнате, кухне и санузле. Изменить положение вещей и исправить создавшуюся ситуацию помогут компактные моноблочные приточные установки.

Моноблок можно установить на балконе, внутренней стороне внешней стены или в свободное пространство за подвесным потолком. Для такого оборудования нет необходимости прокладывать сеть воздуховодов, достаточно сделать вывод на улицу через стену. Конструкция приточной установки включает систему фильтрации, воздухонагреватели, вентиляторный блок, систему управления. Установки характеризуются низким уровнем шума, что повышает их эксплуатационные показатели.

Приточная установка V-Stat FKO 4A специально разработана для круглосуточного обеспечения жилого пространства свежим воздухом и непрерывной работы. Модель характеризуется высокими качественными и эксплуатационными показателями. При выборе компактной приточной установке следует учитывать не только ее мощность, но и производительность по воздуху. Данные показатели непосредственно влияют на качество воздушной атмосферы.

Приточная установка V-Stat FKO 4A оснащена трехступенчатой системой фильтрации – системой первичной очистки приточных воздушных масс, НЕРА фильтрами и фотокаталитической секцией фильтрации воздуха. Кроме этого в модели предусмотрена авторегулировка установленного температурного режима в помещении, возможность подачи воздуха в два помещения, система, следящая за состоянием фильтров.

Мощная, многоступенчатая система фильтрации воздушных масс очищает приточный воздух не только от мусора и мелкодисперсной пыли. Использование уникальной технологии фильтрации позволяет очистить воздушных поток, поступающий в квартиру, от загрязнителей различного происхождения, на молекулярном уровне.

Оборудование рекомендуется для установки в домах, расположенных в неблагоприятных районах, крупных мегаполисах, где качество воздуха снижено из-за выбросов в атмосферу вредных для человеческого организма отходов.

Система подогрева приточного воздуха рассчитана на обогрев воздушного потока поступающего извне, но не на обогрев всего помещения. Температура воздуха, поступающего в помещение, поддерживается на заданном уровне, что особенно актуально для холодного времени года. Оборудование может быть подключено к системе умного микроклимата MagicAir.

ecodom-air.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
