Расчет теплого пола

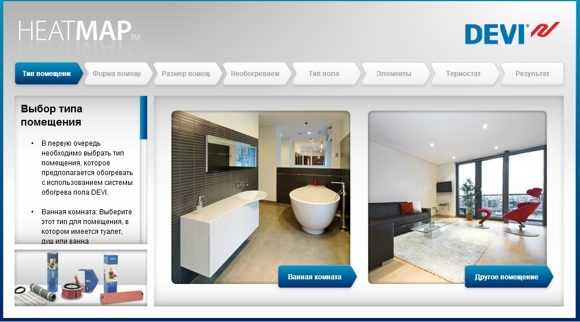

Программа для расчета теплого пола – DEVI HeatMAP
DEVI HeatMAP является удобным инструментом, чтобы помочь Вам рассчитать длину площади обогрева, учитывая установку систем обогрева DEVI. Сначала определите размер Вашей комнаты и добавьте холодные пятна (области без нагрева). DEVI HeatMAP автоматически вычислит длину и расположение систем обогрева DEVI, которые необходимы для идеальных условий обогрева Вашей комнаты.
Запустить программу DEVI HeatMAP >>>
Пожалуйста, имейте ввиду: Чтобы управлять программой DEVI HeatMAP, Вам необходимо установить программу Adobe Flash Player 10. В случае, если на Вашем компьютере не установлена данная программа, Вы автоматически получите возможность загрузить ее. Данная усатновка является бесплатной. Если Вы хотите узнать больше о Adobe Flash Player, посетите сайт в www.labs.adobe.com.
Расчет шага укладки нагревательного кабеля
Шаг укладки нагревательного кабеля – расстояние между его линиями.
Для системы «Теплый пол» при увеличении расстояния между линиями кабеля на поверхности пола могут появиться холодные зоны («тепловая зебра»)!
Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.
Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.
Для тонких стяжек рекомендуем использовать кабель DTIP-10 или DTIE-10 с шагом укладки не более 10 см.
При расчете шага укладки кабеля следует помнить о минимально допустимых значениях мощности для кабельных систем отопления!
При установке нагревательных кабелей Deviflex мы рекомендуем использовать монтажную ленту Devifast, изготовленную таким образом, что расстояние между витками кабеля можно выбирать с интервалом в 2,5 см (2,5 см, 5 см, 7,5 см, 10 см, 12,5 см, 15 см, 17,5 см и т.д.).
Для расчета расстояния шага укладки нагревательного кабеля можно использовать две формулы:
1. По общей длине кабеля: h = (S х 100) / L (см)
где S – площадь укладки м², L – длина нагревательного кабеля м.
2. По общей удкльной мощности: h = (Pпог х 100) / P уд (см)
где Pпог – погонная мощность кабеля Вт/м, Pуд – расчетная удельная мощность Вт/м².
Пример 1
Кабель Deviflex DTIP-18, 535 Вт, 29 м должен быть установлен в ванной комнате, свободная площадь (площадь укладки) которой 3 м2.
Расчет шага укладки: (3м² х 100см/м) / 29м = 10,35см
Однако, используя монтажную ленту Devifast, мы можем установить нагревательный кабель в ванной комнате с шагом 10 см, т.е. при монтаже потребуется небольшая корректировка площади установки кабеля.
Пример 2
В процессе реконструкции пола с тонкой стяжкой используем нагревательный кабель DTIP-10 (10 Вт/м при 230 В).
Выбираем установленную мощность 120 Вт/м2.
Тогда расчет шага укладки будет: (10Вт/м х 100см/м) / 120Вт/м² = 8,3см
При расчете шаг укладки не всегда кратен шагу креплений на монтажной ленте Devifast.

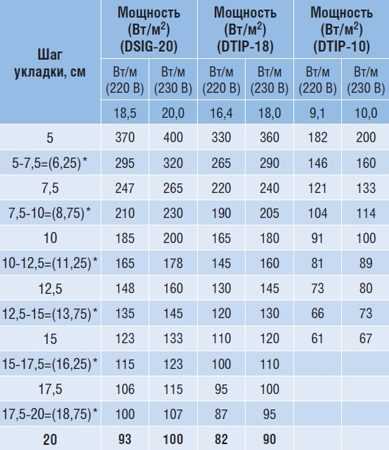

В этом случае рекомендуем укладывать нагревательный кабель с переменным шагом. В таблице показано соответствие шага укладки и мощности на 1 м²:
* Переменный шаг укладки. Например, 5 – 7,5 = (6,25) означает, что одну линию кабеля укладывают через 5 см, а следующую линию через 7,5 см. Затем снова через 5 см и т.д.
Росчет монтажной ленты Devifast
Для расчета длины монтажной ленты Devifast необходимо определить расстояние между полосами ленты. Для бетонных полов, где кабель покрыт слоем стяжки 3 см и более, и шаг укладки кабеля превышает 10 см, расстояние между полосами монтажной ленты Devifast должно быть не более 50 см.
Для полов с минимальной стяжкой, где кабель покрыт слоем специальной мастики 1 – 2 см, а шаг укладки кабеля – 10 см или меньше, максимальное расстояние между полосами монтажной ленты Devifast должно быть не более 25 см.
Допускается и большее расстояние между полосами ленты. Основным условием является недопустимость смещения уложенных линий нагревательного кабеля при заливке.
Формула для расчета длины монтажной ленты: Общая площадь установки (м²) х 100(см/м) / расстояние между линиями(см) + Lw(м)
где Lw – длина стены, параллельно которой укладвыают монтажную ленту(м).
Пример

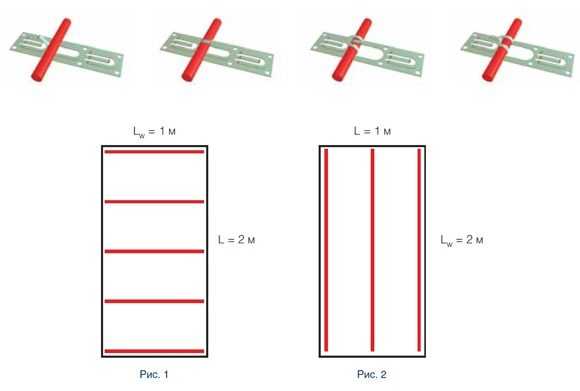

Общая площадь установки: 1 м х 2 м = 2 м2. Если мы устанавливаем монтажную ленту Devifast параллельно стене длиной 1 м (рис.1), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 1м = 5м.
Если мы устанавливаем монтажную ленту DevifastTM параллельно стене длиной 2 м (рис.2), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 2м = 6м.
Как видно из этого примера, в зависимости от способа укладки, длина монтажной ленты DevifastTM меняется, в то время как площадь помещения и расстояние между линиями ленты остаются одними и теми же.
devi-krasnodar.ru
Программа для расчета водяного теплого пола | Полы
программа для расчета водяного теплого пола
Выбери и рассчитай теплый пол для комфорта, здоровья, уюта
В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.
Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.
С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.
У таких полов есть только им свойственные плюсы:
- ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
- обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
- такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.
Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом
Схема устройства теплого пола.
Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.
Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.
Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.
Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.
Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:
Занимаетесь установкой тёплого пола?
Удобно и привычно
Программа не требует специального обучения. Открыл – и начал рисовать проект: ничего сложного!
Точные расчёты
В итоге вы всегда будетет знать, сколько нужно покупать материала – хорошая возможность сэкономить!
Распечатка результатов
Ваши планы в сохранности
Мгновенная смета проекта
в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету
Разберётся любой!
Защищенное хранилище
Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу
Расчет теплого пола водяного
Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.
Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.
Данные для расчётов
Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.
График расчета теплого пола
Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:
- тип материалов, использованных в процессе строительства
- вариант остекления, включая тип профиля и стеклопакета
- температурные показатели в регионе проживания
- использование дополнительных источников обогрева
- точные размеры площади помещения
- предполагаемый температурный режим в помещении
- высота этажа.
Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.
При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру.

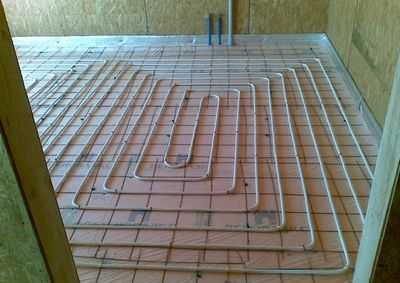

Расход трубы теплого пола в зависимости от шага петли
Источники: http://1poteply.ru/montazh/pol/programma-dlya-rascheta-teplogo-pola.html, http://xn—–8kcrdunc0agdpocn2fwc.xn--p1ai/, http://pol-spec.ru/vodianoy-teply-pol/raschet-teplogo-pola-vodyanogo.html
Комментариев пока нет!
postrojkin.ru
Калькулятора теплых полов
Для чего это нужно
Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.
Кнопка «Рассчитать» запускает расчет параметров монтажа.
Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.
Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.
Памятка перед монтажем. Частично аккумулирующее отопление
Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.
Правильный температурный режим
Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:
- Линолеум 26-28 °C
- Керамическая плитка/ бетонный пол 26-28 °C
- Ламинат 23-27 °C
Максимальная температура пола может быть ограничена терморегулятором.
Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.
Важно! Дерево является хорошим теплоизоляционным материалом.
Что нужно учесть при монтаже теплого пола
- Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
- Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
- Нельзя допускать пересечения нагревательных кабелей друг с другом
- Кабель должен находиться в равномерной и однородной среде по всей его длине
- Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
- Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
- Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
- Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
- Резистивный нагревательный кабель нельзя укорачивать или наращивать
- Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
- Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
- Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
- Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.
russvet.ru
Онлайн расчет электрического теплого пола
Нагревательные маты EKOMAT
Нагревательные маты продаются в готовых к монтажу комплектах фиксированного размера. Если мат не помещается по ширине то можно снять кабель с сетки, но значительно удобнее будет использовать кабель Elektra DM.
Обогреваемая площадь пола = 10 м².
- Мат
- EKOMAT 160/10,0
- Общая мощность, Вт
- 1600
- Количество, шт
- 1
- Длина, м
- 20
- Ширина, м
- 0,5
- Факт.площадь, м2
- 10
Терморегулятор
Для управление системой теплого пола требуется выбрать контроллер (терморегулятор).
- OTN-1991
- — электронный терморегулятор с датчиком пола
- OCC2-1991
- — программируемый терморегулятор с датчиком пола
- OCD4-1999
- — программируемый терморегулятор, комбинированный с датчиком пола и воздуха
Контактор –

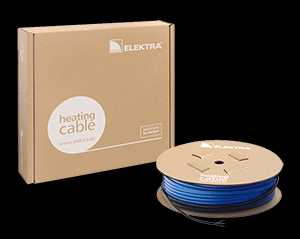

Тонкий греющий кабель Elektra DM
Кабель монтируется в слой плиточного клея или ровнителя.
Обогреваемая площадь пола = 2 м². Желаемая мощность, на м² = 150 Вт.
- Кабель
- ELK DM 10/280
- Общая мощность, Вт
- 280
- Количество, шт.
- 1
- Длина, м
- 28
- Монтажный интервал, см
- 7
- Мощность на м²
- 140
Альтернативный вариант
- Кабель
- ELK DM 10/320
- Общая мощность, Вт
- 320
- Количество, шт.
- 1
- Длина, м
- 32
- Монтажный интервал, см
- 6
- Мощность на м²
- 160
Терморегулятор
Для управление системой теплого пола требуется выбрать контроллер (терморегулятор).
- OTN-1991
- — электронный терморегулятор с датчиком пола
- OCC2-1991
- — программируемый терморегулятор с датчиком пола
- OCD4-1999
- — программируемый терморегулятор, комбинированный с датчиком пола и воздуха
Контактор –
Монтаж нагревательного кабеля DM может быть осуществлен с помощью горячих гвоздей, алюминиевого скотча и т.п.

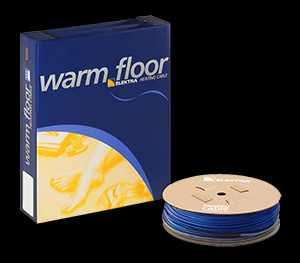

Греющий кабель Elektra VCD17
Кабель монтируется в стяжку.
Обогреваемая площадь пола = 25 м². Желаемая мощность, на м² = 130 Вт.
- Кабель
- ELK VCD 17/1590
- Общая мощность, Вт
- 3180
- Количество, шт.
- 2
- Длина, м
- 186
- Монтажный интервал, см
- 13
- Мощность на м²
- 27
Альтернативный вариант
- Кабель
- ELK VCD 17/2030
- Общая мощность, Вт
- 4060
- Количество, шт.
- 2
- Длина, м
- 240
- Монтажный интервал, см
- 10
- Мощность на м
- 162
Терморегулятор
Для управление системой теплого пола требуется выбрать контроллер (терморегулятор).
- OTN-1991
- — электронный терморегулятор с датчиком пола
- OCC2-1991
- — программируемый терморегулятор с датчиком пола
- OCD4-1999
- — программируемый терморегулятор, комбинированный с датчиком пола и воздуха
Аксессуар для монтажа: монтажная лента TMS
- Кол-во, м
- TMS10 (10м/шт)
- TMS25 (25м/шт)
Контактор –
