Промышленная вентиляция: проектирование, монтаж оборудования, классификация

.

Промышленная вентиляция отличается от вентиляции жилых помещений не только масштабами, но и используемым оборудованием, требованиями и рядом других параметров.

Вентиляция промышленных помещений должна справляться с рядом сложных задач

Вентиляционные системы на промышленных предприятиях должны справляться с рядом сложных задач: с вытяжкой большого объема отработанного воздуха из помещений, поэтому к их проектированию и монтажу нужно подходить с особым вниманием.

Виды промышленной вентиляции

Как и бытовая, промышленная вентиляция бывает двух основных типов.

1. Естественная – вытяжная вентиляция, в которой циркуляция воздуха на объекте осуществляется за счет естественного тока воздушных масс через вентиляционные каналы. В основе работы такого проекта лежит разница температур и давлений внутри и снаружи помещений. Проектирование промышленной вентиляции естественного типа должно осуществляться с учетом количества тепла, исходящего от производственного оборудования.
2. Принудительная – вентиляционная система помещений, в которой для циркуляции воздушных масс используется специализированное оборудование. Такая схема хороша тем, что ее работоспособность и эффективность совершенно не зависит от погодных условий, а приток и вытяжка воздуха обеспечиваются за счет вентиляторов и другой техники.

Каждая из этих промышленных вентиляционных систем имеет свои особенности монтажа и эксплуатации, а также преимущества и недостатки.

К примеру, установка промышленной вентиляции естественного типа позволит вам существенно сэкономить на вентиляции помещений, зато механическая приточная вентиляция будет справляться с отводом и притоком воздуха, вне зависимости от температуры воздуха на улице и других факторов.

Особенности и принцип работы промышленной вентиляции естественного типа

Если для своего предприятия вы выбрали монтаж промышленной вентиляции, работающей исключительно за счет разницы температур и давления в помещении и снаружи, то в этом случае промышленное оборудование при работе не должно выделять в окружающую среду вредные вещества. В противном случае не обойтись без приточно вытяжной вентиляции с фильтрацией воздуха.

Для того, чтобы отработанный воздух выходил из производственных помещений естественным путем, необходим расчет и монтаж специальных вентиляционных отверстий, которые должны быть расположены на разной высоте.

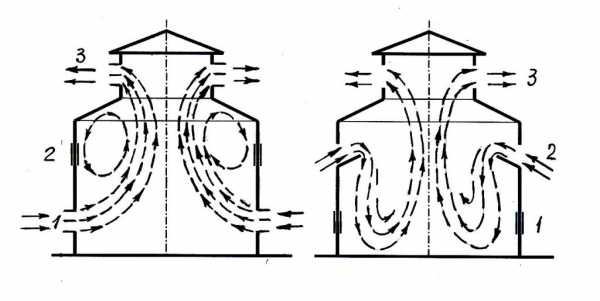

Принцип работы естественного воздухообмена в помещении выглядит так:

• нагретый воздух поднимается и выходит из помещений через проделанные заранее отверстия;
• более тяжелый чистый холодный воздух опускается через те же отверстия вниз;
• воздушные потоки смешиваются, отработанный воздух выходит наружу, чистый проникает внутрь.

Вентиляция промышленных зданий таким способом используется достаточно редко, так как ее эффективности не хватает для того, чтобы обеспечивать большую промышленную площадь свежим воздухом. Даже самый точный расчет не поможет там, где оборудование работает с выбросом вредных веществ в воздух.

Преимущества принудительной промышленной вентиляции

Системы промышленной вентиляции, которые используют специализированное вентиляционное оборудование для обеспечения эффективного воздухообмена гораздо более эффективны и могут похвастаться своими преимуществами.

1. Большая площадь охвата – промышленные приточно-вытяжные установки используют специальные мощные вентиляторы, которые обеспечивают интенсивный воздушный поток.
2. Эффективность – работа промышленной системы вентиляции не зависит ни от каких внешних условий.
3. Дополнительные возможности – сюда относится способность приточно-вытяжных систем фильтровать воздух на объектах, увлажнять его или осушать.
4. Целевая подача воздушных потоков – при правильном проектировании и монтаже возможно направлено подавать свежий воздух прямо к рабочим местам.
5. Увеличение безопасности работы – вентиляция промышленных объектов принудительного типа может улавливать и удалять из воздуха в промышленном помещении вредные вещества, опасные газы, очищать воздушные массы.
6. Возможность проведения монтажных работ в зданиях уже после того, как их строительство завершено. Это выгодно отличает принудительную вентиляцию от естественной, проектированием которой необходимо заниматься еще на этапе проектирования всего здания.

К недостаткам принудительной вентиляционной системы можно отнести высокую стоимость оборудования, которое необходимо системе для выполнения своего назначения.

Главным недостатком принудительной вентиляции является высокая цена

Кроме того, оборудование для циркуляции воздушных масс при работе производит много шума, поэтому при монтаже таких установок на предприятии придется производить также расчет шумоизоляции.

Виды промышленных принудительных систем вентиляции

Назначение и классификация приточно-вытяжной вентиляции может быть различным. Выделяют пять типов принудительной приточной вентиляции.

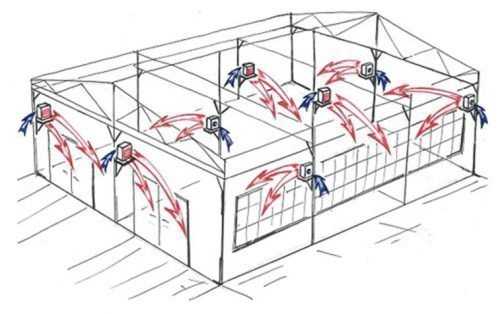

1. Общеобменная – такой вентиляцией обеспечивается воздухообмен на всей территории объекта. Чаще всего, такая вытяжка устанавливается в помещениях, в которых ведутся работы с ядовитыми и вредными для окружающей среды веществами, а также там, где нет фиксированных рабочих мест.

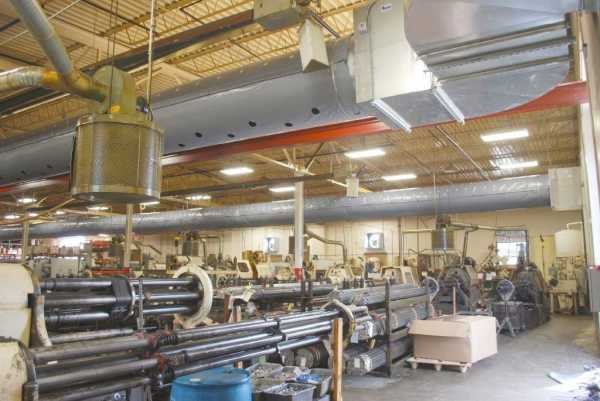

2. Местная вентиляция промышленных предприятий – такую вентиляцию используют там, где нужно обеспечить эффективную вытяжку воздуха на конкретном участке. К примеру, местное оборудование используется по назначению, если нужно удалить отработанный воздух у очага выброса вредных веществ.
3. Смешанного типа – установкой такого вытяжного оборудования вы гарантируете возможность не только осуществлять общий воздухообмен, но и проводить вентилирование на рабочих местах.

Вне зависимости от типа, проектирование вентиляции промышленного здания подразумевает сложный расчет. В вентиляционных системах различают разные принципы подачи воздуха:

• приточная – схема вытяжки подразумевает наличие нагнетающего вентилятора, а выход отработанного воздуха происходит из-за того, что в помещении увеличивается давление;
• вытяжная – при установке в помещение такой системы вентилятор работает на отток воздушных масс, а вот их поступление снаружи происходит за счет разреженного давления;
• приточно-вытяжные – такие схемы являются самыми эффективными, так как в них и приток воздуха в здание, и отток осуществляется за счет специализированного оборудования;
• рециркуляционная – расчет такой системы производится таким образом, чтобы отработанный воздух при помощи специальных фильтров очищался, а затем снова возвращался в помещение, представляя собой замкнутую приточно-вытяжную схему.

При монтаже нужной системы необходимо учитывать условия работы на объекте, а также потребности производства.

Оборудование для промышленной вентиляции

Монтаж промышленных вентиляционных систем подразумевает использование специализированного оборудования. При расчетах некоторые его характеристики могут изменяться, но основные компоненты остаются неизменными.

1. Вентиляционные каналы – специальные трубы, сечение и размер которых зависит от количества воздуха, которое необходимо прогнать за единицу времени. Именно от правильного проектирования каналов зависит эффективность работы всей системы, именно по ним воздух транспортируется по объекту. Каналы могут быть изготовлены из пластика, алюминия, металла и других материалов.

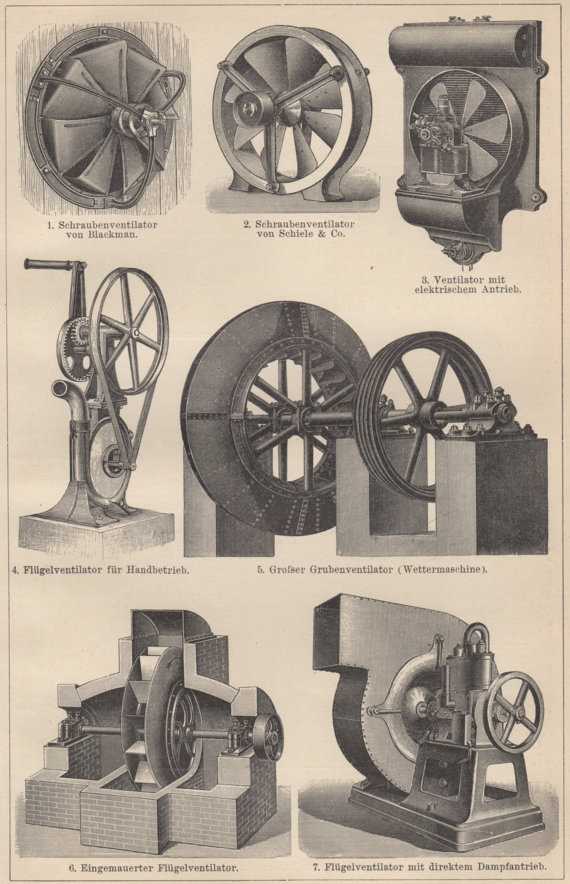

2. Вентиляторы – основной компонент любой системы циркуляции воздуха, обеспечивают необходимую мощность, а также задают направление движения воздушных потоков.
3. Фасонные части – как и трубы, могут быть изготовлены из пластика, служат для соединения каналов, создания их поворотов и развилок.
4. Фильтры – промышленный фильтр может задерживать крупные и мелкие примеси, которые неизбежно находятся в воздухе любых промышленных сооружений. Для расчета требуемого типа фильтра необходимо знать, насколько грязный воздух на объекте.
5. Рекуператоры – отличие промышленного вентиляционного рекуператора от бытового заключается в том, что за единицу времени он способен обогреть большее количество воздуха.

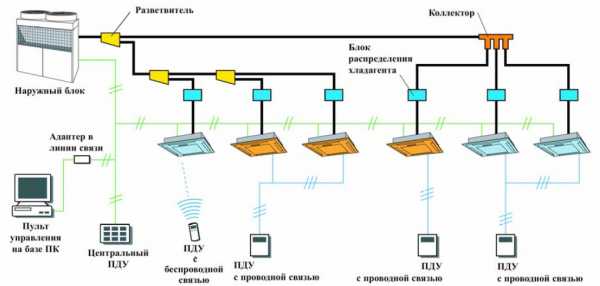

6. Системы кондиционирования – такими системами обязательно нужно оснащать вентиляцию, если вы хотите, чтобы воздух на предприятии был не только чистым, но и свежим.

Рекуператор — оборудование для вентиляционной системы, необходимое для обогрева воздуха

Обычно с базовым вентиляционным оборудованием могут использоваться дополнительные компоненты, повышающие эффективность всей системы.

Особенности проектирования промышленной вентиляции

Какой бы ни был вентиляционный канал и какую бы классификацию приточного или вытяжного оборудования вы не использовали, при монтаже системы циркуляции воздуха на промышленном предприятии всегда необходимо учитывать определенные моменты и параметры.

Перед тем как приступить к расчету вентиляции, необходимо определить основные условия помещения, то есть его площадь, тип используемого оборудования, конфигурацию пространства и многое другое.

Стоит учесть климатические особенности местности, в которой находится производственное предприятие. Всегда нужно учитывать целевое назначение помещения: если это цех по производству пластиков, то мощность вытяжного оборудования должна быть достаточно высокой.

Расчет вентиляции должен включать в себя следующие данные:

• сечение входящего и исходящего воздушных каналов;
• площадь вентиляционных отверстий;
• кратность воздухообмена;
• предполагаемая мощность оборудования;
• количество материалов, необходимых для создания системы.

Расчет, проектирование и монтаж вентиляционных систем промышленного помещения – это очень сложный и ответственный процесс, к которому необходимо подходить очень внимательно.

Если у вас нет необходимых для этого навыков и инструментов, то лучше поручить данную работу квалифицированным профессионалам, которые справятся с ней гораздо лучше, а сама система прослужит максимально долго и будет эффективно справляться с поставленными задачами.

vozduhstroy.ru

Промышленная вентиляция и все что нужно про нее знать

Приточная, или “общеобменная”, вентиляция исчерпывает большое количество воздуха “в” и “из” определенной области или здания. Она, как правило, включает в себя большие вытяжные вентиляторы, размещенные в стенах или крыше помещения или здания.

Приточная вентиляция контролирует загрязняющие вещества, образующиеся на стройплощадке от вентиляции самого рабочего места. Использование общей вентиляции, в некоторой степени, распределяет загрязняющие вещества по всей стройплощадке и, следовательно, может повлиять на людей, которые находятся далеко от источника загрязнения.

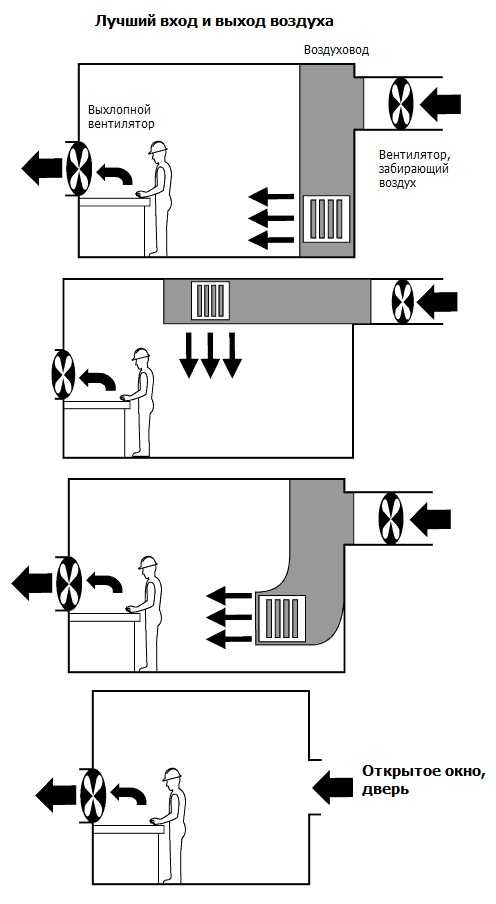

Приточная вентиляция может стать более эффективной, если вытяжной вентилятор расположен на уровне лица работников, подверженных воздействию загрязнений, а забирающий снаружи свежий воздух вентилятор расположен позади рабочего. Таким образом загрязненный воздух не попадает в зону дыхания работника. Смотрите на рисунке примеры хорошей и плохой планировки приточной вентиляции.

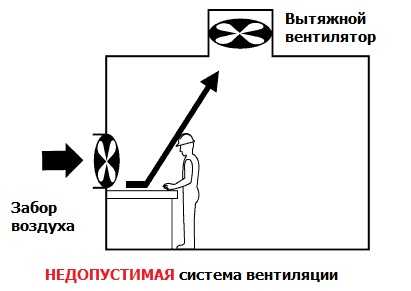

Ниже пример недопустимого расположения:

При использовании для контроля за химическими загрязнениями, приток должен был ограничен только в тех ситуациях, когда:

• количество образующихся загрязняющих веществ не очень высоко
• их токсичность относительно умеренная
• работники не выполняют свои задачи в непосредственной близости от источника загрязнения

Поэтому обычно редко советуют использование общей вентиляции для контроля над химическими веществами (например, в случае с растворителями), допустимая концентрация которых более 100 частиц на миллион.

Какие ограничения у приточной вентиляции?

В качестве способа защиты работников, важно знать, что приточная вентиляция:

• Не полностью удаляет загрязнения.
• Не может использоваться для высокотоксичных химических веществ.
• Неэффективна для пыли, паров металлов или большого количества газов или паров.
• Требует большого количества забираемого воздуха, чтобы нагревать или охлаждать.
• Неэффективна для обработки большой волны газов, паров или нерегулярных выбросов.

Обычные “напольные” или “настольные” вентиляторы иногда также используются как метод вентиляции, но эти вентиляторы, как правило, убирают загрязнение вокруг рабочей зоны без эффективного управления ею. Открытие двери или окна могут быть использованы в качестве приточной вентиляции, но опять же, этот метод не является надежным, так как движение воздуха не контролируется.

В конечном итоге, скорость “объемного” потока воздуха приточной вентиляции во многом зависит от того, насколько быстро загрязняющее вещество поступает в воздух, а также насколько эффективно свежий воздух смешивается с воздухом рабочего помещения.

Что такое местная вытяжная вентиляция?

Локальная система выпуска отработавших газов используется для контроля загрязнений воздуха, останавливая их вблизи источника, в отличие от приточной вентиляции, которая позволяет загрязнению распространяться по месту работы. Местная вытяжная вентиляция, как правило, гораздо более эффективный способ борьбы с высокотоксичными веществами, прежде чем они достигнут зоны дыхания рабочих. Этот тип системы, как правило, предпочтительнее, если:

• Воздушные загрязняющие вещества представляют серьезную опасность для здоровья.
• Генерируется большие количество пыли или паров.
• Нежелательно увеличение расходов на отопление из-за вентиляции в холодную погоду.
• Источники выбросов малочисленны.
• Источники выбросов находятся вблизи зоны дыхания рабочих.

Если сравнивать, то локальная вытяжная система работает аналогично бытовому пылесосу со шлангом, используемому как можно ближе к месту, где происходит загрязнение.

Компоненты местной вытяжной вентиляции

Локальная система выпуска отработавших газов состоит из шести основных элементов (смотрите рисунок):

• “Капот” или отверстие, которое захватывает загрязняющие примеси в источнике.
• Воздуховоды, по которым движутся химические вещества через систему.
• Очиститель воздуха, который удаляет загрязнение из перемещаемого в системе воздуха (не всегда требуется).
• Вентиляторы, которые перемещают воздух через систему и выпускают отработанный воздух в открытое пространство.
• Выхлопная труба, через которую выпускается загрязненный воздух.
• Забираемый воздух, который заменяет отработанный воздух.

Как узнать, какой тип системы вентиляции лучше всего подходит для вашего рабочего места?

Все промышленные системы вентиляции, если они созданы правильно, должны находиться обеспечивать долгосрочную защиту работников. В следующей таблице сравнение двух типов вентиляции, приточная и местную вытяжная:

Сравнение систем вентиляции
Приточная Вентиляция		Местная вытяжная вентиляция
Преимущества	Недостатки	Преимущества	Недостатки
Как правило, меньше оборудования и затрат на установку.	Удаляет загрязнения не полностью.	Захватывает загрязняющие примеси в источнике и удаляет их с рабочего места.	Более высокая стоимость проектирования, монтажа и оборудования.
Требуется меньше технического обслуживания.	Не может быть использована для высокотоксичных химических веществ.	Только выбор для высокотоксичных химических веществ в воздухе.	Требуется регулярная чистка, осмотр и техническое обслуживание.
Эффективный контроль за небольшим количеством химических веществ низкой токсичности.	Неэффективна для пыли или паров металлов, а также большого количества газов или паров.	Может работать с различными типами загрязнений, включая пыль и пары металлов.
Эффективный контроль за легковоспламеняющимися горючими газами или парами.	Требуется большое количество охлажденного или нагретого забираемого воздуха.	Требуется меньшее количество забираемого воздуха, так как небольшое количество воздуха “вычерпывается”.
Лучшая вентиляция для мобильных или диффузных источников загрязнения.	Неэффективное для обработки скачков газов или паров, а также нерегулярных выбросов.	Меньше затрат на электроэнергию, поскольку требуется меньше забора воздуха для нагрева или охлаждения.

Какие ограничения у любой системы вентиляции?

Некоторые ограничения включают в себя:

• Системы ухудшаются на протяжении многих лет из-за загрязнений, наращиваемых в рамках системы (особенно фильтров).
• Требуют постоянного технического обслуживания.
• Регулярное и плановое тестирование необходимо для выявления проблем на ранних стадиях (для своевременного принятия мер по исправлению).
• Убедиться в эффективной работе системы вентиляции может только квалифицированный персонал, способный вносить в нее изменения

Ниже приведен пример изменений, которые могут повлиять на то, как работает система:

Капот и ветви добавляются к существующему трубопроводу. Местная вытяжная вентиляция тянет воздух в систему из нового места – это снижает поток воздуха из других мест, которые расположены дальше от вытяжного вентилятора. Опять же, поток воздуха затрагивает все элементы. В результате, можно гораздно быстрее подключить в систему воздушные потоки других колпаков, и этого может быть достаточно для адекватного удаления загрязняющих веществ.

Что я должен знать о забираемом (подпиточном) воздухе?

Важным и иногда забываемым аспектом местной вентиляции является необходимость обеспечивать достаточное количество воздуха для заменить воздуха, выпускаемого с рабочего места. Если не предусмотреть достаточного количества забираемого воздуха, то когда большие объемы воздуха будут исчерпаны, рабочее место станет “голодным” для воздуха и создастся отрицательное давление.

Отрицательное давление на рабочем месте увеличивает сопротивление на системы вентиляции, поэтому уменьшается движение воздуха. Воздух также будет входить в здание через трещины вокруг дверей или окон или других небольших отверстий, чтобы попытаться восстановить равновесие с удаляемым воздухом. В результате работники могут подвергаться воздействию холодного воздуха в зимний период, что повлечет дополнительные расходы на отопление. Самый простой способ проверить, что здание находится под избыточным отрицательным давлением, это обратить внимание на наличие проблемы при открытии входной двери – воздух захочет закрыть ее обратно.

Отдельный впускной вентилятор, расположенный вдали от вытяжных вентиляторов, должен использоваться для получения снаружи свежего воздуха. Этот воздух должен быть чистым и подогревается в зимний период или охлаждается летом, по мере необходимости.

В следующей статье мы ознакомимся с основными мерами и единицами измерения. Всегда ваша Лаборатория промышленной вентиляции и охлаждения. Следите за обновлениями на нашем сайте.

promventlab.ru

Вентиляция производственных помещений: виды, требование, расчет

Любое помещение производственного здания можно рассматривать как часть воздушной среды, что изолирована в той или иной степени от воздействия внешних климатических условий. Степень изоляции зависит от того, насколько суровы эти условия и от протекающих в цехах технологических процессов.

Содержание статьи:

Главные задачи вентиляционных системам промышленных предприятий

В отличие от жилых помещений внутри зданий промышленных предприятий протекают различные технологические процессы, от них в пространство цехов выделяется множество вредностей.

Главная задача, которую должна выполнять вентиляция производственных помещений, — это удаление загрязненного воздуха, негативно влияющего на здоровье человека и замещение его свежим обработанным воздухом извне.

Под обработкой наружного воздуха подразумевается процесс, при котором система вентиляции очищает, нагревает (или охлаждает) и увлажняет воздушные массы с улицы, прежде чем направить их внутрь здания. В то же время промышленная вытяжная вентиляция обязана помимо удаления вредностей рассеять их на требуемой высоте вне здания либо вообще ограничить их выброс в атмосферу (при необходимости). Во всех случаях в цехах должна предусматривается как вытяжка, так и приток, в противном случае полноценный воздухообмен неосуществим.

Чтобы выполнять проектирование вентиляции промышленного здания в соответствии с нормативными документами, вредности подразделяются на такие группы:

• выделения излишней теплоты;
• вредные либо взрывоопасные газы и аэрозоли;
• чрезмерное поступление водяных паров в воздух помещения;
• повышенная запыленность;
• газо- и тепловыделения от людей, занимающихся трудом различной степени тяжести.

В зависимости от своего назначения происходит следующая классификация промышленных объектов:

• общеобменная естественная вентиляция производственных помещений;
• приточно-вытяжная вентиляция с принудительным (механическим) побуждением.

Краткий обзор вентиляционных систем

Воздухообмен с естественным побуждением, как правило, применяется в административных и бытовых корпусах предприятий, а также в крупных неотапливаемых цехах. Последние обогревать очень затруднительно и нерационально, поскольку большие цеха не утеплены и имеют значительные площади остекления. В этом случае естественная вентиляция на промышленных предприятиях организована таким образом, чтобы нагретый загрязненный воздух уходил через зенитные фонари цехов или сквозь специальные вытяжные устройства – дефлекторы. Для притока служат неплотности притворов входных дверей, ворот и проемы под ними.
Далеко не всегда естественная вентиляция промышленных объектов может обеспечить полноценное удаление всех вредностей, поскольку расходы воздуха и скорость его движения невелики. Поддержание приемлемых условий воздушной среды подобным способом применяется тогда, когда требуется небольшая кратность воздухообмена, 1—2 раза в час. При этом вредные выделения убираются локальными вытяжными устройствами, называемые местными отсосами. Суть в том, чтобы определить места, где постоянно образуются вредные пары или газы и отбирать их непосредственно от источника, не давая распространиться по всей рабочей зоне.

Нередко вредные вещества, влага или теплота выделяются на больших площадях и становится невозможно их уловить местными отсосами. Тогда, чтобы выполнить требования к промышленной вентиляции, организовывают принудительный воздухообмен кратностью 2 раза в час и более с помощью вентиляторов. Последние устанавливаются в разных вариантах:

• на вытяжке с естественным притоком;
• на притоке, вытяжка происходит естественным образом;
• полностью механическое побуждение, где применяются приточные и вытяжные вентиляторы.

Первые виды вентиляции в производственных помещениях с естественным притоком называют комбинированными. Это не совсем так, поскольку движение воздушных масс в этих случаях вызвано работой вентилятора, обеспечивающего потребный расход. Значит, и вентиляция – принудительная.

Все виды промышленной вентиляции с использованием вентиляторов включают в себя и трубопроводы для распределения или вытяжки воздушной смеси – воздуховоды. Часто их протяженность достаточно велика, например, когда вентиляционное оборудование сосредоточено в одном месте и обслуживает целое здание. Величина диаметра трубопровода напрямую зависит от расхода воздушной смеси, которая по нему перемещается, и от скорости ее движения.

Определение расхода чистого воздуха

Главный показатель, определяющий мощность и стоимость вентиляционного оборудования, — потребный расход приточного и вытяжного воздуха. Чтобы его узнать, необходимо произвести расчет вентиляции исходя из количества и вида выделяемых вредностей. Вычисления ведут по приточному воздуху, определяя его количество для разбавления и последующего выброса отработанного воздуха наружу. Разбавление нужно для понижения концентрации вредного вещества в цеху, чтобы она не превышала максимально допустимое значение. В большинстве случаев производительность, которую обеспечивают промышленные вытяжные системы, равняется производительности систем приточных, а общий воздушный баланс равен единице.

Чтобы определить объем притока, требуемого для снижения концентрации вредного вещества в цехе, можно воспользоваться следующей формулой:

L = Mв / (yпом – yп), где:

• L – объем воздушных масс, что необходимо подать с помощью притока, м3/ч;
• Mв – масса вредного вещества, поступающего в пространство цеха, мг/ч;
• yпом – значение удельной концентрации вещества в помещении, мг/м3;
• yп – его концентрация в воздухе, подаваемом с улицы, мг/м3.

В большинстве случаев во время технологических процессов вредностей образуется несколько. Тогда расчет нужно вести для каждого вида вредностей, а расходы притока, определенные в результате вычислений, складываются.

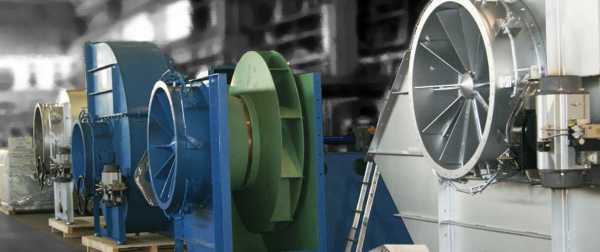

Промышленное вентиляционное оборудование

Размещение и монтаж вентиляции – одна из самых сложных сфер проектирования. Оборудование и воздуховоды занимают достаточно много места. Обычно установка производится после того, как завезено и смонтировано все технологическое оборудование и трубопроводы, а вентиляционные системы  прокладываются по остаточному принципу, где хватит места. Поэтому установку и обслуживание промышленной вентиляции в той или иной степени затруднены, так как трубопроводы или вентиляционные агрегаты находятся в труднодоступных местах.

Например, вытяжные вентиляторы по причине нехватки пространства иногда устанавливают на кровле зданий, что затрудняет прокладку воздуховодов через перекрытия и обслуживание самих агрегатов. Ситуацию упрощают не так давно появившиеся на рынке канальные вентиляторы, встраиваемые непосредственно в воздухопроводы. Их удобно использовать в местных или аварийных вытяжных системах или на магистральных трубопроводах небольших диаметров.

В сложной и разветвленной сети воздуховодов канальный вентилятор не ставят — его мощность и развиваемое давление ограничено. Для работы с подобными системами, обслуживающими здания и целые корпуса, применяются многоцелевые промышленные системы кондиционирования и вентиляции, называемые центральными кондиционерами. В их задачу входит не просто подавать или вытягивать воздух через систему трубопроводов, но и обрабатывать до нужной кондиции, отсюда и название. Сюда входит нагревание (или охлаждение), утилизация тепла, до увлажнение и многоступенчатая очистка, которую осуществляют специальные фильтры для промышленной вентиляции.

Правильно организованная вентиляция на производстве является залогом безопасности для здоровья сотрудников и комфортных условий труда. Ввиду высокой степени ответственности и сложности этой задачи, расчеты, разработку и пусконаладку осуществляют специализированные организации, имеющие на это разрешительную документацию.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Промышленная вентиляция и ее виды, проектиование, установка в цехах, других помещениях

Для производственных условий различных масштабов характерно возникновение следующих, усложняющих выполнение обязанностей рабочим цехов, факторов: загрязнённый воздух и пыль, неблагоприятные температурные показатели.

Однако помимо затруднения работы и угрозы безопасности здоровью человека, многие факторы способны оказывать неблагоприятное влияние на ход рабочих процессов в помещении. Именно поэтому одну из ключевых ролей в обеспечении безопасности и эффективности рабочего процесса на предприятии играет промышленная вентиляция.

Содержание статьи

Требования к вентиляционным системам

Из-за превышающего норму содержания в воздухе некоторых примесей, возрастает угроза пожарной безопасности промышленных предприятий. Для успешного контроля над составом и температурой воздушных масс, а также для обеспечения эффективного воздухообмена осуществляется монтаж систем промышленной вентиляции.

Создание безопасного рекомендованного микроклимата для участников производственного процесса и производства в целом – обязательное условие для законного функционирования предприятия. В настоящее время на государственном уровне регламентированы нормы и требования, которые должны быть учтены инженерами-проектировщиками, среди них:

• Эксплуатационные.
• Энергосберегающие.
• Требования к пожаробезопасности.
• Санитарно-гигиенические.
• Экологические.
• Акустические.

Соблюдение обозначенных требований позволяет осуществить проектирование промышленной вентиляции грамотно и гарантировать содержание помещений для персонала и цехов в установленном порядке. Нарушение регламентированных стандартов способно привести к тому, что контролирующие органы закроют производство, и компания будет обязана выплатить крупный штраф.

Далеко не последнюю роль на этапе проектирования промышленной системы вентиляции играет совокупная цена на вентиляционное оборудование, которая складывается из стоимости непосредственно оборудования, ввода его в эксплуатацию и обслуживания.

Виды и типы промышленных систем воздухообмена

В зависимости от функциональных возможностей, особенностей состава и используемых технологий, выделяют следующие виды промышленной вентиляции:

1. Общеобменная – система, используемая в целом для помещения.
2. Местная – система для контроля воздухообмена в определённой зоне.
3. Локальная – система для устранения паров и газов, пыли и иных загрязнений в местах их образования.

Помимо обозначенной, действующей также является классификация, по которой промышленная вентиляция подразделяется на:

• Аварийную.
• Противодымную.
• Технологическую.

Технологические системы промышленной вентиляции созданы для того, чтобы контролировать производственные процессы в частности технологические операции.

Естественная система вентиляции

Каждый из перечисленных видов может быть классифицирован на вентиляцию естественного и механического типов.

Под естественной вентиляцией понимается побуждение перемещения воздушных масс в результате ветра или гравитации, то есть естественных условий. Потоки воздуха внутри помещений самостоятельно курсируют через отверстия, например, через щели из-за неплотного прилегания двери к дверному проёму. Для вытяжки в таких системах используется вытяжной воздухоотвод – несколько единиц в необходимом количестве, определить которое позволяет расчёт вентиляции.

На производительность систем естественного типа оказывает серьёзное влияние сильный контраст температур в помещении и за его пределами, резкие перепады давления, кардинальные изменения направлений ветра, его скорости. Нередко в роли вспомогательного устройства в обозначенных системах выступают дефлекторы.

Особенности механической вентиляции

Для обеспечения механической вентиляции характерно использование принудительных устройств, например, вентиляторов, которые осуществляют воздухообмен по специальным каналам.

По направлению воздушного потока промышленные вентиляционные системы механического типа подразделяются на приточные, которые устраиваются в верхней части помещений, и вытяжные, которые располагают на уровне 1,5-2 м над уровнем пола.

Для больших производственных площадок требуется  установка промышленной вентиляции смешанного типа, так как для удаления большого объёма воздуха естественным путём с помощью вытяжных отверстий необходимо присутствие в системе принудительных элементов. Поэтому некоторые предприятиям показана комбинированная промышленная вентиляция, монтаж которой позволяет максимально эффективно организовать процесс воздухообмена.

Так, например, для покрасочных цехов будет недостаточно функционирования одной лишь общеобменной вентиляционной системы. Здесь потребуется также внедрение локальной вентиляции в местах образования вредных компонентов. Такая система позволит предотвратить нежелательное перемещение воздушных масс и гарантированно увеличить эффективность вентиляционных процессов в условиях минимального воздухооборота.

Конструкция и принцип действия

Монтаж промышленной вентиляции необходим для качественной очистки загрязнённого воздуха, без которой невозможно соблюсти все санитарно-гигиенические требования к производственному процессу и безопасности рабочих.

Системы промышленной вентиляции классифицируют по типу конструкции и принципу действия на следующие виды:

• Гравитационные.

К ним относят пылеосадочные камеры, применяемые на производствах, характеризующихся сильным образованием пыли. Такие системы способствуют осаждению крупных частиц.

• Инерционные сухого циклонного и жалюзийного типа.

Для таких систем свойственны различия по компактности и конструкции. Они позволяют очистить воздушные массы от сухой пыли.

• Инерционные мокрого типа.

Такие системы эффективно справляются с очисткой воздуха, благодаря удалению пыли путём увлажнения масс.

• Тканевые фильтры.

Принцип действия данных устройств заключается в фильтрации воздушных потоков, благодаря накоплению в порах фильтрующего элемента многочисленных загрязнений.

• Электрофильтры.

Очищение воздуха в таких системах происходит путём устранения механических примесей использованием электрического заряда, в результате которого происходит оседание загрязнений на электродах фильтра.

Проектирование и монтаж

Проектирование и монтаж промышленной вентиляции – сложные технологические процессы, для грамотной организации которых необходимо руководствоваться факторами

1. Расчёта воздухооборота в каждом из помещений предприятия.
2. Локализации образовывающихся опасных примесей в воздухе (достижение предельно допустимых значений концентрации вредных веществ).
3. Эксплуатации вентиляционных систем, подходящих для очистки воздушных потоков, в условиях конкретного производства.
4. Соответствия технико-экономическому обоснованию подходящего вентиляционного оборудования.

Проектирование промышленной вентиляции требует предварительного составления технического задания, разработкой которого должны заниматься опытные специалисты. Только квалифицированные инженеры-проектировщики способны учесть в техзадании все необходимые факторы, среди которых нужно выделить:

• Планировку помещений.
• Строительные материалы, с которыми предстоит иметь дело (монтировать оборудование).
• Толщину стен и мн. др.

По завершении работ компетентный специалист обязан предоставить правила эксплуатации вентиляционных систем. Инструкция по эксплуатации содержит все необходимые рекомендации для контроля работы вентиляции в котельной, например, для управления котлом.

Чтобы обрести достаточный уровень компетенции в вопросах проектирования и установки промышленной вентиляции, нет необходимости досконально изучать раскрой и изготовление воздухоотводов промышленной вентиляции и иные тонкости. Консультации опытного инженера-проектировщика будет достаточно, для формирования базы знаний о вентиляционных системах.

topventilyaciya.ru

Вентиляция производственных помещений: проектирование, монтаж

.

На производстве должен поддерживаться оптимальный микроклимат. Проектирование вентиляции начинается с учета особенностей промышленности. Вентиляция производственных помещений должна оперативно удалять все загрязнения и пары, не пересушивая и не переувлажняя воздух.

Вентиляция производственных объектов подвергается повышенным нагрузкам

Разновидности систем

Системы вентиляции производственных помещений делятся на 2 типа:

• естественная;
• автоматическая.

Вентиляция на производстве в зависимости от типа подачи воздушного потока может быть приточной или вытяжной.

Естественное

Естественная система вентиляции на производстве работает за счет перепада температурного режима в помещении и на улице. Скорость ветра и тепловое давление являются главными движущими факторами системы. При резком перепаде температуры, теплые пары из производственного помещения замещаются на более прохладные. Работа естественной вентиляционной системы основана на простых физических явлениях. Чем выше потолки и больше перепад воздушного давления у пола в производственном цеху, тем лучше будет осуществляться проветривание. При наличии щелей в стенах и оконных проемах, а также при частом открывании окон и дверей появляется высокая вероятность сквозняков и промерзания помещения зимой. В летний период, на удаленных от дверей и окон участках, нормы вентилирования будут нарушены.

Аэрация – разновидность естественного типа производственной вентиляции. Чтоб реализовать управление устанавливают аэрационные системы. Нередко при проектировании здания наличие вентиляционных систем не учитывается. В таком случае можно установить в готовом помещении оборудование для вентиляции. В зале цеха монтируют шахты, которые будут работать за счет изменения давления воздушного напора. Шахтные люки накрывают дефлекторами. Ветряной поток, попадая в дефлектор создает зону разрежения воздуха, увеличивая приток воздушных масс. Такими вентиляционными системами чаще всего пользуются сельхоз – и животноводческие здания, кузни, не слишком крупные пекарни.

Аэрация самый эффективный метод вентиляции производства элементарным путем. Приточная труба крепится в наивысшей точке кровли.

Для крупных производств нужна принудительная вентиляция

Автоматическое

Автоматические приточно-вытяжные системы вентиляции позволяют нормализовать микроклимат на больших предприятиях. Такие системы имеют массу преимуществ.

1. Работают вне зависимости от перепадов температурного режима на улице.
2. Приточно-вытяжной эффект может достигаться в любой точке помещения.
3. Можно менять кратность воздушного потока.

Необходимо соблюдать требования к вентиляции производственных помещений. Вентиляционное оборудование принудительной приточно-вытяжной конструкции позволяет предупредить загрязнение воздуха химикатами, выводя его непосредственно из источника возникновения. На качественные показатели работы влияет форма приемников, а также степень разрежения атмосферы. Вентиляция производственных помещений состоит:

• воздухоприемник;
• вентиляторы;
• воздушные отводы;
• фильтры;
• вытяжки.

Обустройство элементарного проветривания

В производственных зданиях делают трехуровневые проемы с окошками специальной формы. Первые два уровня локализуют на высоте 1-4 метра от уровня пола. В кровле монтируют защитные фонари с окошками, в которых предусмотрена ручная регуляция. Воздухообмен в летний период осуществляется путем попадания воздушных масс внутрь через нижние форточки, и выхода загрязненных паров через форточки в кровле. В зимний период воздушные потоки проходят через средний ряд форточек.

Интенсивность воздухообмена регулируется открыванием форточек в разном положении. При безветренной погоде вентиляция помещения будет осуществляться намного хуже,но при определенной направленности и силе ветреного потока может произойти обратная тяга. Чтобы предупредить такой эффект, вентиляционные конструкции делают защищенными от ветра, устанавливая специальные фонари.

В теплое время года охлаждение приточных масс происходит за счет распыления в фонаре воды из форсунок, вмонтированных во фрамуги. Так происходит охлаждение подаваемого воздуха и повышается влажность.

Управление системой вентилирования в производственных помещениях производится вручную. Аэрация не используется в качестве вентиляции для производственных помещений, в которых предполагается распространение большого количества вредных примесей. Естественная система воздухообмена не позволяет отфильтровывать обработанные воздушные потоки.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

На гальванических производствах, монтируют щелевидные воздухоотсосы. В цехах со сварочными аппаратами и паяльными лампами, которые работают в углекислой среде, воздухоприемники устанавливают сразу на оборудование.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Вентиляционное оборудование

Воздухообмен приточно-вытяжного типа в автономных системах производится за счет вентилятора. Чаще всего используются модели:

• радиаторные;
• осевые.

Радиаторные вентиляторы имеют улиткообразную форму. При поступлении воздуха извне в приемник, происходит перенаправление воздушной массы и последующая подача его в воздухоотсос. В зависимости от насыщенности примесями и разновидностей этих примесей, может использоваться оборудование различных типов:

• стандартные – рекомендованы для воздушных масс с температурой +80, с малым содержанием пыли;
• антикоррозийные – используются для выведения щелочей и кислоты;
• искрозащитный – применяется на производствах опасных взрывчатых веществ;
• пылевой – рекомендован к установке в помещении с повышенной нормой пыли.

Осевые вентиляторы – это лопасти, вмонтированные в корпус цилиндрической формы. Движение воздушного потока происходит параллельно вентиляторной оси. Установка таких типов вентиляторов в основном проводится в рудниках и аварийных шахтах. Преимуществом является выдача воздуха одновременно в нескольких направлениях.

Очистительные системы

Качество приточного воздухообмена контролируется за счет монтажа очистительных устройств. Перед выбросом в природную среду воздух проходит фильтрацию. Вид очистительных систем вентиляции будет полностью зависеть от количества загрязнений в воздушном потоке. Простейшее устройство вентиляционного очистителя – пылеуловители. Скорость потока в таких устройствах резко падает, за счет чего достигается осадка пыли. Подходит система для первичной очистки и при увеличении количества пыли сверх нормы становится неэффективной.

Для улавливания пыли более 10 микрон на производстве устанавливают циклоны – металлические емкости, цилиндрической формы, суженные книзу. Сверху подается поток воздуха, за счет чего пылинки ударяясь о стенки оседают внизу.

Электрофильтры — самый эффективный способ очистить отработанный промышленный воздух. А также устанавливают гравийные и коксовые фильтры, которые смачиваются водой. Для очищения промышленного воздуха от взрывоопасных частиц используются эжекции. Они состоят из 4 камер.

Требования к системам очистки

Общеобменная вентиляция должна соответствовать ряду требований. Любые процессы на предприятиях сопровождаются выделением определенных веществ в воздух. Монтаж вентиляции должен производится в соответствии с санитарными нормами.

Установка качественного оборудования поможет избежать многих проблем. Вентиляционная система дает возможность контроля за микроклиматом. Вид системы вентилирования должен подбираться в соответствии с параметрами помещения, назначения и количества работников.

Необходимо использовать системы вентилирования в каждом отдельном помещении производства, даже если в нем не предполагается нахождение людей.

Помимо очищения воздуха и поддержания микроклиматических условий внутри промышленной зоны, вентиляция дает возможность очистить отработанный воздух перед выбросом его в атмосферу. Все стандарты воздухообмена прописаны в СНИП.

vozduhstroy.ru

критерии, типы, инструкция по созданию системы

Производственные помещения нуждаются в должном уровне обслуживания, которое заключается также и в том, чтобы поддерживать стабильный уровень воздухообмена. Кроме того, должно быть равномерное перемещение воздушных масс в пределах помещений. Важно отметить, что вентиляция в производственных помещениях устанавливается для того чтобы поддержать те метеорологические показатели, которые были заложены в нормативах и требованиях. В вентилировании нуждаются все помещения, какой бы функциональностью они не отличались.

Классификация разновидностей вентиляции в помещениях промышленного значения осуществляется исходя из следующих критериев:

Производственная вентиляция

1. По технологии организации воздушного обмена различают на естественную и механическую вентиляцию. Последнюю также называют принудительной.
2. В зависимости от предназначения бывает двух видов – вытяжная и приточная.
3. Зона направленности: местное и общеобменное вентилирование.
4. По своей конструкции вентиляция производственных помещений различается на канальную и бесканальную.

Разновидности промышленного вентилирования

Если речь идёт о естественном вентилировании промышленно-производственного пространства, то основывается она на появлении естественной влаги воздуха. Она исходит из некоторых немаловажных условий, включая следующие:

• Разница значений температуры воздушных масс снаружи и во внутренней части промышленного помещения. Такое явление специалисты называют аэрацией.
• Разница показателей атмосферного давления.
• В большинстве ситуаций роль играют и такой фактор, как скорость ветра.

Вентиляция нежилого помещения

Одной из отличительных особенностей работы естественного вентилирования является то, что отпадает необходимость в серьёзных финансовых затратах, направляемых на закупку специализированного оборудования. К тому же естественная вентиляция производственных помещений легко устанавливается, она также не нуждается в подводе электричества. Если говорить о недостатках, то здесь можно отметить зависимость от температурных значений, от показателей атмосферного давления, а также от силы и направления ветра.

Принудительная вентиляция

Говоря о принудительной или, как её ещё называют, механической вентиляции промышленных пространств, то здесь практически всегда подразумевается использование специальных устройств и оборудования. Их применение даёт возможность перемещать воздух на значительно большие дистанции. Но, в то же время, рассматриваемая технология практически всегда связана с большими затратами электрической энергии. Если же говорить о достоинствах подобных приспособлений, то можно отметить возможность регулировки числа и направленности воздуха, причём независимо от того, каковы будут внешние условия. К тому же, воздушные массы в подобного рода устройствах могут быть очищены, нагреты или, наоборот, охлаждёны.

Элементы принудительной вентиляции

На сегодняшний день системы производственной вентиляции предусматривают также одновременное сочетание естественной и механизированной установок. В итоге, мы получаем уже качественно-новую систему вентилирования – смешанную. Таким образом, становится возможным реализация довольно-таки продуктивной системы очистки и воздуха и воздухообмена.

Приток воздуха и вытяжка

Нагнетание свежих воздушных масс достигается благодаря использованию вентиляции приточного типа. При необходимости доступна очистка струи приходящего из-за пределов помещения воздуха. Что касается обратной вытяжной вентиляции, то здесь можно говорить о том, что основное назначение состоит в выводе отработанных воздушных масс. В комплект вытяжного устройства включены вентиляторы специальные решётки. Кроме того, сюда относятся воздуховоды, предназначенные для обустройства каналов вентиляции.

Важно также, что расчёт производственной вентиляции предусматривает одновременную работу вытяжной и приточной составляющих систем. В то же время, встречаются и такие ситуации, при которых применяется только один из этих элементов. Кроме всего прочего, промышленная приточно-вытяжная вентиляция подразделяется на две разновидности, к числу которых относится местная и общеобменная.

Понятие воздушного душа

Под понятием «воздушный душ» подразумевается система приточного вентилирования местного типа. Надо сказать, что используется только в промышленном назначении. В частном же строительстве, практически неиспользуемая. Принцип её работы заключается в привлечении чистых воздушных масс к рабочим местам, в этой же зоне при необходимости понижается температура. Также существует и такое понятие, как «воздушный оазис», которое предполагает под собой организацию зоны, предназначенной для подачи холодных воздушных масс, причём осуществляется ограждение перегородками.

Интересно также и такое устройство вентилирования приточного типа, которое называют воздушной завесой. Её основное назначение заключается в образовании воздушного заслона.

Во избежание выделения вредных примесей используется вентиляционная система, выполненная в рамках смешанного типа. В обязательном порядке следует тщательно удалить опасные для здоровья примеси, это отражено в нормативных требованиях к подобной промышленной вентиляции. С этой целью вентиляция в производственных помещениях предусматривает обустройство местной вытяжки, служащей для выведения пыли. Для этого используются специализированные отсосы, специализирующиеся на выполнении подобного процесса.

Местное вентилирование вытяжного типа монтируется для того чтобы предотвратить распространение по промышленно-производственному пространству различных вредоносных веществ. В то же время, этот вариант не способен решить всех проблем. Так, к примеру, на очищение помещения от вредоносных веществ в том случае, если они расположены на крупных площадях, местное вентилирование не способно. С этой целью существуют системы вентиляции общеобменного типа.

Вентилятор вентиляции

Варианты организации воздухообмена

Существующие требования, предъявляемые к помещениям производственно-промышленного назначения, изложены в соответствующих СНиП. Таким образом, предъявляется такое требование к организации вентиляции, которое заключается в обязательном обеспечении воздухообмена во всём помещении. Грамотно выполненное вентилирование общеобменного типа способно удалить отработанный воздух на протяжении всей площади помещения. Задача приточного оборудования в данном случае состоит в подаче чистого воздуха.

Одним из вариантов организации воздухообмена – приточный обмен. Основная задача состоит в разбавлении вредоносных примесей, а также в том, чтобы были соблюдены все предъявляемые санитарные нормы. В результате будут достигнуты комфортные условия для нахождения в пределах рабочего участка. При необходимости может быть прогрета, что важно в случаях с холодным помещением. Таким образом, будет обеспечена качественная вентиляция производственных зданий.

Общеобменная вытяжка, в свою очередь, весьма проста. С целью её реализации обустраивается вентилятор, оснащённый воздухоотводом. Последний может выходить либо в вытяжной канал, либо непосредственно в окна.


Также следует отметить и то, что применение систем вентилирования подразумевает в ряде случаев использование воздуховодов. Это необходимо с целью обеспечения эффективного перемещения воздушных масс. Подобные системы ещё называют канальными. В тех случаях, когда воздуховоды не используются, имеют место бесканальные системы.

В заключение

Каждая грамотно выполненная вентиляционная система должна быть функциональной, характеризоваться каким-либо объёмом производственных площадей, которая она способна обслуживать и пользоваться своей технологией по перемещению воздушных масс. Кроме всего прочего, важную роль играет конструкционное исполнение, которое оказывает немалое влияние на конечный результат.

В любом случае, системы вентиляции производственных помещений должны быть выполнены качественно и надёжно. Вентилирование важно в местах любого назначения, но по-особенному необходимо учитывать это именно в промышленных помещениях. Обуславливается это важностью производственного процесса, а также многими другими факторами и условиями.

oventilyatsii.ru

Промышленная вентиляция: задачи и варианты устройства

Назначение вентиляционной системы в любом помещении – регулярное устранение загрязненного и подача чистого воздуха в помещение, чтобы его состав соответствовал необходимым нормам. В промышленном помещении эта задача, в целом, остается прежней, только с большим рядом требований.

Задача промышленной вентиляции

Установкой промышленной вентиляции должны заниматься профильные специалисты

В цехах происходят различные технологические процессы, при которых в воздух может выделяться определенное количество загрязнителей. При проведении расчетов учитывают такие:

• лишнее тепло;
• токсичные или взрывоопасные газы и вещества в составе воздушной массы;
• чрезмерная влажность, поступление в воздух водяного пара;
• высокий уровень запыленности
• теплообмен и потребление кислорода работниками, которые постоянно находятся в помещении.

Исходя из этого, промышленная вентиляция должна выполнять следующие функции:

• организация подачи свежего воздуха внутрь здания и вывода из него загрязненного воздуха;
• обеспечение нормируемого состава воздуха для исправности работы оборудования, соблюдения технологических производственных показателей и хранения продукции;
• регулярный отвод воздуха, насыщенного загрязнителями: пылью, газами, аэрозолями и парами и поддержания чистоты воздушного пространства на комфортном уровне;
• создание «здоровых» условий труда для работников.

Естественная и принудительная

Прежде всего, следует разобраться, каким путем организовывается приток и отток воздуха. Он может осуществляться двумя способами:

Естественная вентиляция, как можно догадаться, происходит без использования техники, она осуществляется как бы «сама по себе», и регулировать ее нельзя. Ее можно поделить на два типа:

• Неорганизованная – с помощью проветривания или попадания воздуха через щели и неплотности в стенах, дверях и окнах здания. Попадая внутрь, прохладный наружный воздух вытесняет внутренний теплый, замещая его.
• Организованная – с помощью отверстий (душников) и вентиляционных каналов, встроенных в стены здания и выходящих на улицу. Процесс воздухообмена проходит по законам физики: из-за разницы давлений и температур внутри и снаружи помещения, свежий воздух попадает в здание, вытесняя отработанный и загрязненный.

Направление движения воздушных потоков

Чаще всего естественные системы промышленной вентиляции используется в бытовых помещениях производства, а также в больших неотапливаемых цехах, где требуемая кратность составляет 1-2 раза в час.

Важно! Принудительная вентиляция – индивидуально разработанная система, работающая с помощью специального вентиляционного оборудования, которое подает и забирает воздух согласно заданным требованиям. Прежде, чем закупать устанавливать оборудование, производят необходимые расчеты. Это нужно для того, чтобы составить корректный план вентиляционной системы с учетом индивидуальных особенностей помещения.

Классификация видов принудительной вентиляции

По назначению механическую вентиляцию можно поделить на:

• вытяжную – обеспечивает только отток воздуха;
• приточную – подает воздух в помещение.

В зависимости от зоны обслуживания делится на следующие виды:

Местная

Устанавливается в определенном, конкретном месте, где обеспечивает подачу и забор воздушной массы. Простой пример ее работы – вытяжка на кухне, которая всасывает пары, жиры и неприятные запахи прямо над рабочей поверхностью, где они возникают, не давая им распространиться по дому. Местная вентиляция на промышленном предприятии монтируется возле рабочей зоны для устранения пыли, газов и частично тепла в месте их образования и большого скопления.

Местная приточная вентиляционная система, наоборот, подает свежий и очищенный воздух в конкретное место. Таким образом создаются схемы:

• Воздушный душ – воздух подается к рабочему месту, и охлаждает зону притока. Устанавливается в цехах с высокой температурой, при открытых технологических процессах с выделением большого количества тепла.
• Оазис – воздух нагнетается в определенном месте, отгороженном специальными заслонками. Устанавливается в том случае, если нет необходимости организовывать общеобменную систему, а проще оградить участок, где находятся рабочие и обеспечить подачу свежего воздуха.
• Завеса – устанавливается для создания барьера проходящему воздуху или для изменения его движения. Например, их крепят над входом, чтобы воздух не проникал в помещение через открытую дверь.

Важно! Несмотря на то, что местная вентиляция на промышленном предприятии может значительно облегчить производственный процесс, она не способна полностью устранить проблему: очистить воздушное пространство, подать его нужное количество во все помещение, устранить загрязнители и обеспечить качественный воздухообмен. Для этих целей устанавливается следующий тип вентиляции.

Общеобменная

Обслуживает полностью всю территорию здания. Обеспечивает равномерный забор или подачу воздушного потока по всей площади помещения. Может также быть приточной и вытяжной. Самый рациональный вариант – комбинированная общеобменная система, поскольку она обеспечит приток и отток равного количества воздуха. Однако, на некоторых промышленных предприятиях отток необходим чаще, чем подача, т.к. в воздух выбрасывается большое количество загрязнителя. Именно поэтому каждая система разрабатывается индивидуально, чтобы она соответствовала требованиям данного помещения.

Элементы промышленной системы вентиляции

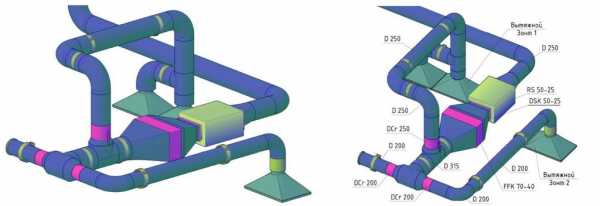

Пример конструктивного решения промышленной вентиляции

Для организации принудительного движения воздушных масс используется комплекс каналов и приборов. Существуют воздуховоды прямоугольного и круглого сечения разного размера. Изготавливаются из пластика и металла.

ПВХ конструкции имеют гладкую поверхность и создают невысокое сопротивление проходящего воздуха. Их минус – неустойчивость к высоким температурам.

Металлические – выдерживают сильный нагрев, однако имеют шероховатую текстуру и подвержены коррозии.

Еще один вид – гибкие. Удобны тем, что их можно сгибать и поворачивать в любом направлении, но при этом шумны в работе из-за повышенного сопротивления воздуха.

Важно! В воздушные каналы монтируются вентиляторы, которые создают движение воздушного потока – внутрь и наружу. Перед ними устанавливают обратный клапан – это перегородка, которая не дает воздуху двигаться по воздуховоду, когда система отключена.

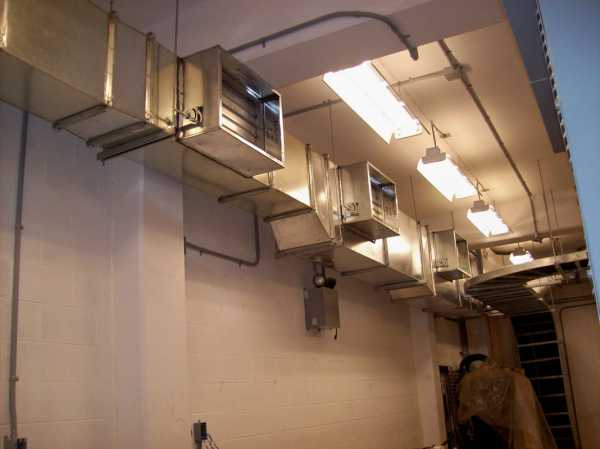

Над каждый рабочим местом устанавливается вытяжной вентилятор

В вентиляционные каналы также включают фильтры для очищения воздуха. Их выбирают в зависимости от типа загрязнителя пыль, грязь, газ и проч. В производственных цехах, где есть четкие требования к чистоте воздуха, используют несколько ступеней очистки:

• грубая – для удаления частиц от 10мкм и более
• тонкая – устраняет загрязнители от 1 мкм
• особо тонкая – от 0,1 мкм

Калорифер – вентиляционное оборудование, которое подогревает подаваемый в помещение воздух. В производственной вентиляции его часто заменяет или дополняет рекуператор. Это устройство, помогающее существенно сэкономить расход электроэнергии. Через него проходят два воздушных потока (приточный и загрязненный), при этом они не смешиваются благодаря специальным перегородкам. В теплообменнике горячий отработанный воздух отдает часть тепла поступающему потоку, так что его дальнейший подогрев расходует до 40% меньше электричества.

Составление плана вентиляционной системы нужно производить с учетом всех особенностей помещения. Грамотно спроектированная приточная вентиляция промышленная обеспечит создание и поддержание комфортного микроклимата для производственных этапов, состояния оборудования и самочувствия работников производства. Разрабатывать проект обязательно должны специалисты с соответствующими знаниями и опытом работы.

ventkam.ru
