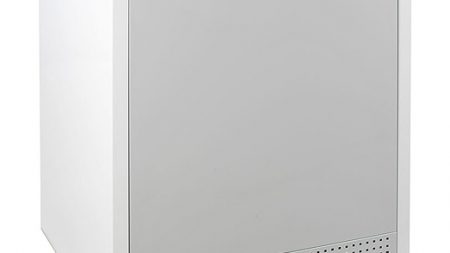

Protherm 65 KLO Гризли напольный котёл
Обращаем Ваше внимание на то, что гарантия предприятия-изготовителя действует только в случае, если монтаж и ввод в эксплуатацию были произведены аттестованным заводом Protherm сотрудником специализированной организации. При этом наличие сертификата Protherm не исключает необходимости дополнительной аттестации персонала специализированной организации в соответствии с действующими на территории Российской Федерации законодательными и нормативными актами, касающимися сферы деятельности данной организации.
Выполнение гарантийных обязательств, предусмотренных действующим законодательством, в том регионе, где было установлено оборудование Protherm, осуществляет предприятие-продавец Вашего аппарата или связанная с ним договором организация, уполномоченная специальным договором выполнять гарантийный и негарантийный ремонт изделий Protherm. Ремонт может также выполнять организация, являющаяся авторизованным сервисным центром Protherm.
Выполняющая гарантийный либо негарантийный ремонт оборудования Protherm компания в течение гарантийного срока бесплатно устранит все выявленные ею недостатки, возникшие по вине завода-изготовителя. Конкретные условия гарантии и длительность гарантийного срока устанавливаются и документально фиксируются при продаже и вводе в эксплуатацию аппарата. Обратите внимание на необходимость заполнения раздела "Сведения о продаже", куда вносятся серийный номер аппарата, отметки о продаже и соответствующие печати, даты продажи и подписи продавца в гарантийных талонах, находящихся на обороте паспорта изделия.
Гарантия завода-изготовителя не распространяется на изделия, неисправности которых вызваны транспортными повреждениями, нарушением правил транспортировки и хранения, применением незамерзающих теплоносителей, загрязнениями любого рода, в том числе солями жёсткости, замерзанием воды, неквалифицированным монтажом и/или вводом в эксплуатацию, несоблюдением инструкций по монтажу и эксплуатации оборудования и принадлежностей к нему и прочими не зависящими от изготовителя причинами, а также на работы по монтажу и обслуживанию аппарата.
Установленный срок службы исчисляется с момента ввода в эксплуатацию и указан в прилагаемой к конкретному изделию документации.
Завод Protherm гарантирует возможность приобретения любых запасных частей к данному изделию в течение минимум 8 лет после снятия его с производства.
На оборудование Protherm и принадлежности к ниму завод-изготовитель устанавливает срок гарантии 2 года с момента ввода в эксплуатацию, но не более 2,5 лет с момента продажи конечному
потребителю.
Гарантия на запасные части составляет 6 месяцев с момента розничной продажи при условии установки запасных частей аттестованным Protherm специалистом.
При частичном или полном отсутствии сведений о продаже и/или вводе в эксплуатацию, подтверждённых документально, гарантийный срок исчисляется с даты изготовления аппарата. Серийный номер изделия содержит сведения о дате выпуска: цифры 3 и 4 — год изготовления, цифры 5 и 6 — неделя года изготовления.
Организация, являющаяся авторизованным сервисным центром Protherm, имеет право отказать конечному потребителю в гарантийном ремонте оборудования, ввод в эксплуатацию которого был выполнен третьей стороной, если специалистом авторизованного сервисного центра будут обнаружены указанные выше причины, исключающие гарантию завода- изготовителя.
tdkomfort.ru
№ | № для заказа | Название | № | № для заказа | Название | № | № для заказа | Название | № | № для заказа | Название |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 20025279 | Термометр | 33 | 20035007 | Термостат прод.сгорания 400 40-60°C | 56 | 20043947 | Шпилька соединительная М10x785 | 71 | 20044729 | Изоляция прерывателя 17секц. |
2 | 20025286 | Термостат аварийный (LY) | 34 | 20035008 | Патрубок прямой (130,150) | 56 | 20043948 | Шпилька соединительная М10x945 | 72 | 20044655 | Основание горелки 8 секц.Stand. |
3 | 20027570 | Манометр | 35 | 20035009 | Плата управления GRYZZLY(65,85,100 | 56 | 20043957 | Шпилька соединительная М10x1025 | 72 | 20044616 | Основание горелки 10секц.Stand. |
4 | 20027638 | Газ.клапан MULT.VR 400 B+B H-L | 35 | 20035036 | Плата управления KLO12(130,150) | 56 | 20044792 | Шпилька соединительная М10x1345 | 72 | 20044656 | Основание горелки 12секц.Stand. |
4 | 20044788 | Газовый клапан VR432PE5011 | 36 | 20035010 | Пилотная горелка 446.1205.08 | 57 | 20043949 | Трубка газовая NOX-3 115кВт | 72 | 20044742 | Основание горелки 15секц.Stand. |
4 | 20044788 | oт з.н. 5000 | 37 | 20044796 | Горелочные трубы Nox-3 | 58 | 20044027 | Рама котла (8 секц.) | 72 | 20044744 | Основание горелки 17секц.Stand. |
5 | 20027679 | Газовый клапан G3/4 (65,85,100) | 38 | 20035012 | Форсунка 2,7мм | 58 | 20044594 | Опора (10 секц.) | 73 | 20044618 | Трубка газовая 2V(65,85,100) |
6 | 20027665 | Прокладка 24х15х2 | 39 | 20035013 | Охлаждающий стержень 02.57-dl.315м | 58 | 20044647 | Опора 12секц. | 74 | 20044737 | Трубка газовая 25(130,150) |
7 | 20027673 | Термостат раб.3-кон. мед. IMIT | 40 | 20044650 | Панель перфорированная 8секц. | 58 | 20043956 | Опора 15секц. | 75 | 20044739 | Трубка газовая 30(65,85,100) |
8 | 20027677 | Автоматика розжига B1055 | 40 | 20044606 | Панель перфорированная | 58 | 20044719 | Опора (17секц.) | 76 | 20044622 | Прокладка 60x60x2 |
9 | 20027680 | Газовый клапан (65,85,100) | 40 | 20035021 | Панель перфорированная 12секц. | 59 | 20044028 | Стабилизатор тяги 8 секц.-передн. | 77 | 20044623 | Заглушка |
10 | 20033182 | Сигнализатор оранжевый | 40 | 20044709 | Покрытие перфорированное 15 секц. | 59 | 20044595 | Стабилизатор тяги 10 секц.-перед. | 78 | 20044637 | Теплообменник (8 секц.) |
11 | 20033183 | Сигнализатор красный | 40 | 20044710 | Покрытие перфорированное 17 секц. | 59 | 20044661 | Стабилизатор тяги 12 секц. перед. | 78 | 20044638 | Теплообменник (10 секц.) |
12 | 20033228 | Выключатель (функциональный) | 41 | 20044621 | Трубка пилот. горелки 1 (65,85,100) | 59 | 20044720 | Стабилизатор тяги 15секц.-передн. | 78 | 20044639 | Теплообменник (12 секц.) |
13 | 20033231 | Выключатель (зеленый) | 41 | 20035025 | Трубка пилот. горелки 2 (130,150) | 59 | 20044722 | Стабилизатор тяги 17секц.-передн. | 78 | 20044640 | Теплообменник (15 секц.) |
14 | 20033236 | Выключатель 1-полюсн. | 42 | 20044671 | Изоляция теплообмен. 8секц. | 60 | 20044030 | Поддон (8 секц.) | 78 | 20044641 | Теплообменник (17 секц.) |
15 | 20033239 | Электрический разъем - 6,3мм | 42 | 20044610 | Изоляция теплообмен. 10секц. | 60 | 20044597 | Поддон 10секц. | 79 | 20044645 | Панель для крепления електропл. |
16 | 20033259 | Заглушка LG-96x96 | 42 | 20035027 | Изоляция теплообмен. 12секц. | 60 | 20044663 | Поддон 12секц. | 80 | 20044646 | Пластмассовый хомут |
17 | 20033265 | Зонд давления | 42 | 20044730 | Изоляция теплообмен. 15секц. | 60 | 20044726 | Поддон 15секц. | 81 | 20044760 | Прокладка 15x9,8x1 Cu-плоская |
18 | 20033279 | Держатель охлажд. стержней 110 | 42 | 20044731 | Изоляция теплообмен. 17секц. | 60 | 20044727 | Поддон 17секц. | 82 | 20044761 | Крепление термостатов |
19 | 20033444 | Ограничительный винт | 43 | 20035028 | Прокладка резиновая 52x3,5 | 61 | Крышка (8 секц.) | 83 | 20044782 | Шаровой кран ZDB 1/2" 12мм | |
20 | 20033445 | Ограничительная пружина | 44 | 20035069 | Прокладка 62x48x2 POWER GASK.20 | 61 | 20044596 | Крышка (10 секц.) | 84 | 20044783 | Трубка котла (подача) |
21 | 20033454 | Ручки управления - D | 45 | 20044664 | Трубка котла (обратка) 8 секц. | 61 | 20044660 | Крышка 12 секц. | 85 | 20044784 | Секция теплообмен.левая G15 |
22 | 20033482 | Уплотнительный шнур | 45 | 20044620 | Трубка котла (обратка) 10 секц. | 61 | 20044724 | Крышка 15секц. | 86 | 20044785 | Секция теплообмен.правая G15 |
23 | 20033709 | Заглушка панели управления | 45 | 20044665 | Трубка котла (обратка) 12 секц. | 61 | 20044725 | Крышка 17секц. | 87 | 20044786 | Секция теплообмен.средняя G15 |
24 | 20033911 | 45 | 20044740 | Трубка котла (обратка) 15 секц. | 62 | 20044598 | Опора блока управления | 88 | 20044790 | Ниппель D56x40мм | |
25 | 20033993 | Прокладка 16x12x1 Cu | 45 | 20035251 | Трубка котла (обратка) 17 секц. | 63 | 20044599 | Панель блока управления | 89 | 20044798 | Крепежная планка NOX-3 65кВт |
26 | 20034952 | Термостат раб. мед. IMIT | 46 | 20035255 | Панель облицовки бок-л. | 64 | 20044600 | Панель ограничительная L | 89 | 20044799 | Крепежная планка NOX-3 85кВт |
27 | 20034991 | Корпус предохранителя 2,8 | 47 | 20035256 | Панель облицовки бок-п. | 65 | 20044601 | Панель ограничительная P | 89 | 20044800 | Крепежная планка NOX-3 105кВт |
28 | 20044029 | Стабилизатор тяги 8 секц.-(задн.) | 48 | 20035280 | Панель облицовки верх. 65KLO12 | 66 | 20044602 | Кожух передний (внутренний) л. | 89 | 20044801 | Крепежная планка NOX-3 130кВт |
28 | 20034998 | Стабилизатор тяги 10 секц.-задн. | 48 | 20044878 | Панель облицовки верх. 10секц. | 67 | 20044603 | Кожух передний (внутренний) п. | 89 | 20044802 | Крепежная планка NOX-3 150кВт |
28 | 20044662 | Стабилизатор тяги 12 секц. (зад.) | 48 | 20035257 | Панель облицовки верх.-12секц. | 68 | 20044604 | Зажим изоляции | 90 | 20044806 | Уголок 90º G1/2 |
28 | 20044721 | Стабилизатор тяги 15секц.-задн. | 48 | 20044903 | Панель облицовки верх. 15секц. | 69 | 20044648 | Кожух перед. (внутренний) 8секц. | 91 | 20044838 | Прокладка 70x70x2 |
28 | 20044723 | Стабилизатор тяги 17секц.-задн. | 48 | 20035330 | Панель облицовки верх. 17секц. | 69 | 20044605 | Кожух перед. (внутренний) 10секц. | 92 | "7036" | |
29 | 20044654 | Панель облицовки (перед.) 8секц. | 49 | 20035329 | Панель облицовки задн. 8секц. | 69 | 20044649 | Кожух перед. (внутренний) 12секц. | 92 | 20049312 | Жгут провод.(Газ.клапан)(130,150) |
29 | 20034999 | Панель облицовки (перед.) 10секц. | 49 | 20044607 | Панель облицовки (задн.) 10секц. | 69 | 20044712 | Кожух перед. (внутренний) 15 секц. | 92 | 20049312 | oт з.н. 5000 |
29 | 20035022 | Панель облицовки (перед.) 12секц. | 49 | 20044879 | Панель перфорированная 12секц. | 69 | 20044713 | Кожух перед. (внутренний) 17 секц. | 93 | 20044631 | Жгут проводов 85KLO12 |
29 | 20044714 | Панель облицовки (перед.) 15секц. | 49 | 20044715 | Панель облицовки (задн.) 15секц. | 70 | 20044652 | Лицев.панель блока управл. 8секц. | 94 | 20044633 | Коннектор-0,65м (65,85,100) |
29 | 20035047 | Панель облицовки (перед.) 17секц. | 49 | 20035331 | Панель облицовки задн. 17секц. | 70 | 20044608 | Лицев.панель блока управл.10секц. | 95 | 20044676 | Провод M095 |
30 | 20035000 | Изоляция STANDART 1 | 50 | 20043095 | Заглушка LG-96x48 | 70 | 20044653 | Лицев.панель блока управл.12секц. | 96 | 20044677 | Провод VN100 |
31 | 20044666 | Изоляция (8 секц.) STANDART | 51 | 20043192 | Смотровое окошко 0,5мм (35х20) | 70 | 20044707 | Лицев.панель блока управл.15секц. | 97 | 20044753 | Кабель M098 (модулятор(130,150) |
31 | 20035001 | Изоляция 10секц. STANDART | 52 | 20043200 | Прокладка 13x1 | 70 | 20044708 | Лицев.панель блока управл.17секц. | 98 | 20044704 | Провод M096 (65,85,100) |
31 | 20035070 | Изоляция (12 секц.) S2 | 53 | 20043416 | Изолятор клеммника B100M | 71 | 20044672 | Изоляция прерывателя (8 секц.) | 99 | 20044927 | Щетка для чистки BNX |
31 | 20035071 | Изоляция (15 секц.) S2 | 54 | 20043708 | Подложка для клеммника | 71 | 20044611 | Изоляция стабилиз. тяги 10секц. | 100 | 20044705 | Коннектор PA256/7.62/6POLI HO |
31 | 20044763 | Изоляция (17 секц.) S2 | 55 | 20043946 | Гильза для датчиков | 71 | 20044673 | Изоляция прерывателя (12 секц.) | |||
32 | 20035026 | Изоляция STANDART 2 (130,150) | 56 | 20044791 | Шпилька соединительная М10x64 | 71 | 20044728 | Изоляция прерывателя 15секц |
www.climatik.su
PROTHERM Гризли 65 KLO инструкция по эксплуатации онлайн страница 28
26
является вспомогательное поверхностное соединение, который служит напр. для для
подсоединения насосоа и клапанов для смесительных контуров. В случае использования
некоторого из выходов, присоедините проводники от коннектора „J1“ согласно схемы.
Примечание: каждый из приведенных регуляторов требует специфическое подключение,
поэтому невозможно готовое подсоединение использовать для иного типа эквитермического
регулятора.
3. отсоедините котел от подачи электроэнергии.
4. выберьте присоединительный коннектор из доски поверхностного соединения котла и
вместо него установите присоединительный коннектор эквитермического регулятора.
Сконтролируйте коннектор, если не произошло подсоединение напр.на одну
противолежащую шпору.
5. Оставшие клеммники установите согласно схемы в эквитермический регулятор.
6. Вложите эквитермический регулятор в прорезь панели управления котла и закрепите
его против выпадания с помощью опор. Закрепляющие опоры размещены в углах
эквитермического регулятора.
7. В случае использования вспомогательного поверхностного соединения у регуляторов RVA
63.242 и 63.280, присоедините проводники вспомогательных приборов к соответствующим
клеммам.
8. Согласно применяемой апликации присоедините к регулятору тепловые датчики.
9. вытяните из муфты котла (рис. 9) капилляру термостата насоса и вместо нее вложите
датчик температуры воды в котле из эквитермического регулятора.
Примечание: термостат насоса останется неиспользованным. Функцию защиты тела котла
необходимо обеспечить с помощью эквитермического регулятора. В определенной функции
эквитермического регулятора настраивается защитная температура тела котла на 60 °C.
10. присоедините котел к подаче электроэнергии.
11. настройте эквитермический регулятор в соответствии с условиями, приведенными
данной инструкции, согласно документации к эквитермическому регулятору и проектной
документации.
По консультации с авторизованным техником для измерения и регулирования,
возможно использовать присоединительный комплект и для следующих типов регуляторов.
Предупреждение: В случае использования какого-либо регулятора не разрешается
ограничивать или прекратить функции работы и безопасности котла.
Описание элементов безопасности
Датчик аварийного термостата вместе с датчиками рабочего регулятора и термостата
насоса ОВ размещены в лунке тела котла при выходе ОВ (рис. 9). Датчик термостата продуктов
сгорания размещен в прерывателе тяги (рис. 10). Аварийный термостат, термостат продуктов
сгорания и термостат насоса ОВ размещены в сервисной части панели управления (см.рис. 5).
Аварийный термостат и термостат продуктов сгорания оснащены деблокирующей кнопкой
и шкалой настройки температуры (см.рис. 11). Разблокирование можно провести после
отвинчивания деблокирующей кнопки. Разблокировать аварийный термостат можно после
снижения температуры отопительной воды. Подобным образом и у термостата продуктов
сгорания, где разблокирование возможно после охлаждения его датчика.
П
у
ж ни :
- Введение котла в работу по реагировании элементов безопасности (аварийного термостата
и термостата продуктов сгопрания) возможно только после обнаружения причин, которые
manualbase.ru

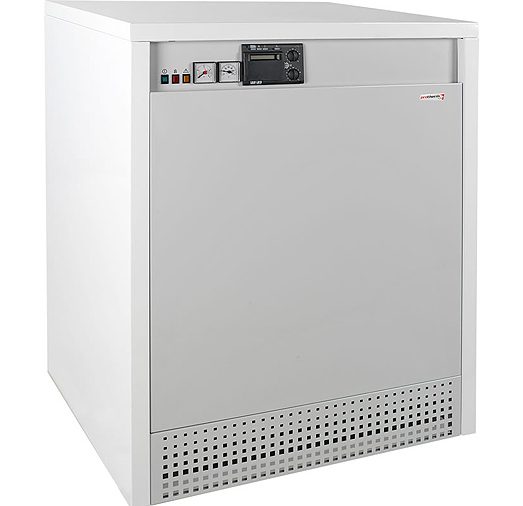

Газовый котел PROTHERM Гризли 65 KLО в Самаре | Напольные котлы PROTHERM
Технические характеристики PROTHERM Гризли 65 KLO:
- Количество секций в теплообменнике 8
- Рабочее давление 0,8-4 атм
- Давление природного газа 130 мм.вод.ст.
- Давление сниженного газа 300 мм.вод.ст.
- Напряжение/ частота 220 В/ 50 Гц
- Потребление 0,1 кВт
- Диаметр подключения газ 1"
- Диаметр подключения отопления 1 1/2"
Преимущества:
- Возможность подключения внешнего накопительного бака
- Чугунный теплообменник
- Искровое зажигание
- Ступенчатое переключение мощности
- Изображение температуры и давления отопительной воды
- Функция “Лето – Зима”
- Рабочий термостат
- Термостат насоса
- Аварийный термостат
- Контроль отвода продуктов сгорания
- Возможность подключения каскадного регулятора с функцией эквитермического регулирования
Газовые напольные котлы отопления Protherm Гризли - это универсальное решение для комфортного отопления частных домов, офисов, складов и т.п. Мощности котлов Protherm KLO достаточно для того, чтобы обогреть помещение площадью до полутора тысяч квадратных метров.
Котлы работают на природном (магистральном) газе, имеют очень низкие показатели вредных выбросов и рекомендованы для использования в частном жилом секторе, как наиболее экономичный и эксплуатационно удобный вариант котлов для независимого теплоснабжения.
Простая система управления и возможность программирования задач на срок до одной недели помогут вам настроить рабочий режим для вашего котла и избавят вас от необходимости ежедневного контроля. Котлы управляются автоматически и самостоятельно поддерживают заданный температурный режим. В случае возникновения неисправности, котел отключается сам, благодаря наличию электронных термостатов и термореле, защищающих котел от перегрузок.
sales_notes:
Предоплата от 1000р, нал/безнал, Сбербанк.ОнлайнМощность (кВт):
65Гарантия (мес):
24Исполнение:
НапольныйНазначение:
ОтоплениеТип оборудования:
Газовый котелДата объявления авито:
2018-05-22Вид товара авито:
Камины и обогревателиВысота (мм):
1 195Глубина (мм):
960Тип камеры сгорания:
ОткрытаяДиаметр дымохода (мм):
180Видеоролик:
Инструкция по оплате банковской картой:
http://samaraclimat.ru/doc/SberBank-oplata.pdfПлощадь помещения (кв.м.):
650Модель:
Гризли 65 KLОТорговые площадки:
МаркетЗаказ на Маркете:
1Срок поставки (дней):
1Вес с упаковкой (кг):
311Свойство 2 (пустое):
206Объем упаковки (куб.м.):
1,063
