Protherm Рысь – котлы для европейского покупателя
Котел «Протерм Рысь» — это представитель одной из самых популярных серий известного производителя бытовой техники. Это комбинированный двухконтурный агрегат, который объединяет в себе функции ГВС и отопления. При этом нагрев теплоносителя осуществляется проточным способом.
Данная модель была разработана инженерами для максимального удовлетворения потребностей европейского потребителя. Простая система управления котлом и наличие особого теплообменника делают ее весьма рациональным выбором практичного европейского покупателя.
Особенности
Газовый котел «Рысь» от Протерм – это поистине революционная конструкторская разработка, укомплектованная газовым клапаном, который агрегирован шаговым двигателем. Работу двигателя контролирует встроенный микропроцессор. Именно он отвечает за плавность модуляции мощности отопительного агрегата. Заметим, что перед зажиганием горелки блок управления анализирует состояние встроенного клапана.

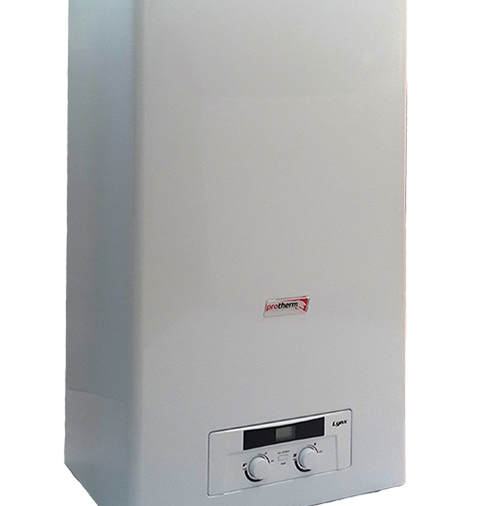

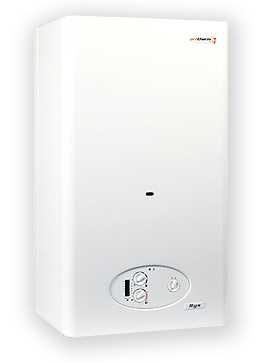

«Протерм Рысь» — это навесной агрегат, который устанавливается на стене. Он имеет встроенную функцию ЭКО, суть которой заключается в выборе оптимального режима работы оборудования для обеспечения качественного нагрева теплоносителя. Режим «ЭКО», фактически, является режимом максимальной экономии топлива без потерь в комфорте.
Данный отопитель способен функционировать в автоматическом режиме с минимальным вмешательством человека в работу. Аппарат в состоянии безопасно работать на протяжении всего отопительного сезона. При этом пользователю необходимо будет лишь корректировать температурный режим.
Газовый котел Рысь автоматически остановится, если вдруг возникнет нетипичное состояние системы. Речь идет о падении давления в системе водо- или газоснабжения, а также о перегреве или замерзании теплоносителя. В каждом из этих случаев техника среагирует моментально.
Немалым плюсом этой модели можно считать то, что она может быть агрегатирована с внешним комнатным терморегулятором. За счет эффективного управления мощностью агрегата уменьшается количество циклов включение-нагревание-отключение. Благодаря данной особенности устройство способно функционировать гораздо дольше.
«Протерм Рысь» котлы могут похвастаться очень удобной панелью, которая отличается эргономичностью и простотой. Инженеры-разработчики предусмотрели три регулятора, с помощью которых можно оперативно настроить работу аппарата в нужном режиме. «Рысь» укомплектован ЖК-дисплеем, который позволяет в удобном формате получить любую информацию о работе котла и настроить его должным образом.
Регулятор управления температурой теплоносителя в системе отопления можно установить в режим «Лето». После этого котел перестанет нагревать теплоноситель и направит все ресурсы на нагрев воды в контуре ГВС.
Инновации
Котлы «Protherm Рысь» – это современная техника, гидрогруппа которой изготовлена из первоклассных материалов и построена по известному в автомобилестроении принципу «plug-in». В итоге конструкция получилась очень устойчивой к агрессивным факторам, коим может выступать некачественный теплоноситель и т.п. В свою очередь система «plug-in» дала возможность существенно упростить техническое обслуживание агрегата.

Комплектации
Газовые котлы «Рысь Protherm» поставляются на рынок в нескольких комплектация. Базовая включает в себя следующие элементы:
- Предохранительный клапан, исключающий риск поломки при появлении чрезмерного давления.
- Датчик, который контролирует давление теплоносителя в системе и информирует о любых изменениях главный блок.
- ЖК-дисплей предоставляет удобный доступ к любой информации о работе отопительной системы.
- Насос, укомплектованный клапаном, который удаляет из котла скопившийся в нем воздух.
- Клапан, который упрощает слив воды из системы.
В комплектации «люкс» пользователю станут доступны те опции, которые на сегодняшний день редко встретишь в котлах данной ценовой категории. Среди них выделим основные:
- Турбина, частота вращения которой зависит от текущего расхода. Данный элемент дает возможность максимально точно регулировать температуру воды. Как результат, термические колебания при резкой смене расхода воды сводятся до минимума.
- Байпасный клапан представляет собой важный элемент системы защиты «Протерм Рысь». Этот элемент сработает в том случае, если возникнет риск перегрева котла. К примеру, если будут перекрыты все терморегулирующие вентили, агрегат отключится моментально.
- Фильтр продлевает срок службы системы, предотвращая попадание внутрь посторонних элементов.
- Добавляющий вентиль, оснащенный особым клапаном, дает возможность легко и добавлять теплоноситель в контур отопления.
Выводы
Если вы планируете покупку газового индивидуального котла – стоит обратить внимание, в том числе, и на эту модель.
Советуем также почитать:
prostokotel.ru
Protherm Рысь К 25 MKO
Настенный газовый конденсационный котел 25 кВт / турбо / отопление
Настенные газовые котлы Предназначены для установки в квартирах, жилых домах и дачных домиках.
- Мощность 12 и 24 кВт
- до 12.6 л./мин горячей воды
- КПД до 91.7%
- Встроенный накопительный бойлер 45л.
- Открытая или закрытая камера сгорания
Описание и применение
Настенные одноконтурные и двухконтурные газовые котлы мощностью 12 и 24 кВт для отопления и приготовления горячей воды во встроенным 45-ти литровом накопительном бойлере.
Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.
Модели 12 KTZ и 24 KTZ оснащены коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Газовые настенные котлы Протерм Тигр предназначены для монтажа в одноэтажных коттеджах, загородных дачных домиках и квартирах с магистральной подачей газа. Они имеют встроенный бойлер на 45 литров, которого достаточно для семьи из трех человек. Могут использоваться для подачи воды в настенные батареи или для подключения к системе «теплый пол».
Отопительные котлы серии Тигр имеют аккуратный внешний вид и очень простое управление. Все операции и настройки котла отображаются на жидкокристаллическом дисплее, поэтому вам не составит труда выбрать нужный рабочий режим и вовремя заметить неисправность. Автоматическая система самодиагностики срабатывает при малейшем нарушении рабочего цикла и оповещает вас цветовыми индикаторами о поломках и сбоях в работе.
Котел может быть запрограммирован на различные режимы в зависимости от сезона, или же работать в режиме «комфорт», автоматически создавая максимально комфортную температуру в помещении. Он оснащен датчиками расхода воды, антиблокировочной защитой насоса и рядом других технических опций, помогающих экономить топливо и увеличивать КПД.
На котлы Тигр, как и на другую продукцию Protherm, предоставляет гарантия 2 года. В течение гарантийного периода обслуживание в сервисных центрах наших партнеров осуществляется бесплатно.
Технические характеристики
12 KOZ | 12 KTZ | 24 KOZ | 24 KTZ | |
---|---|---|---|---|
Общая информация | ||||
Артикул | 0010003793 | 0010003792 | 0010003795 | 0010003794 |
Тип котла | ||||
Газовый | Да | Да | Да | Да |
Электрический | – | – | – | – |
Одноконтурный | – | – | – | – |
Двухконтурный | Да | Да | Да | Да |
Настенный | Да | Да | Да | Да |
Напольный | – | – | – | – |
Технические характеристики | ||||
Контур отопления | ||||
Открытая | Да | – | Да | – |
Закрытая | – | Да | – | Да |
Полезная мощность, кВт | 3,9 – 12,1 | 3,9 – 12,2 | 8,4 – 24,6 | 10,6 – 24,6 |
Потребляемая мощность, кВт | 4,4 – 13,3 | 4,4 – 13,4 | 9,9 – 26,8 | 10,6 – 26,5 |
Номинальный ток, ~230В/А | – | – | – | – |
Номинальный ток, ~360В/А | – | – | – | – |
Максимальная сила токаб ~230В/А | – | – | – | – |
Максимальная сила токаб ~360В/А | – | – | – | – |
КПД, % | 91 | 91 | 91,8 | 92,8 |
Рабочее давление, Атм | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 |
Расширительный бак, л | 7 | 7 | 7 | 7 |
Контур ГВС | ||||
Накопительный бойлер | 45 | 45 | 45 | 45 |
Расширительный бак, л | 2 | 2 | 2 | 2 |
Теплообменник | – | – | – | – |
Диапазон температуры ГВС, оС | 28-70 | 28-70 | 28-70 | 28-70 |
Объем горячей воды, л/мин | 2,7-8,0 | 2,7-8,0 | 2,7-12,6 | 2,7-12,6 |
Рабочее давление, Атм | 6 | 6 | 6 | 6 |
Контур подачи газа | ||||
130-200 | 130-200 | 130-200 | 130-200 | |
Давление сжиженного газа, мм.вод.ст. | 300 | 300 | 300 | 300 |
Расход природного газа, кг/час | 1,41 | 1,42 | 2,84 | 2,84 |
Расход сжиженного газа, кг/час | 0,91 | 0,91 | 2,08 | 2,08 |
Класс Nox | 3 | 3 | 3 | 3 |
Управление | ||||
Панель управления | ||||
Светодиодная индикация | – | – | – | – |
Жидкокристаллический дисплей | Да | Да | Да | Да |
Индикация температуры | Да | Да | Да | Да |
Индикация неисправностей | Да | Да | Да | Да |
Терморегуляторы | ||||
Exabasic | Да | Да | Да | Да |
Exacontrol | Да | Да | Да | Да |
Thermolink B | – | – | – | – |
Thermolink P | – | – | – | – |
Thermolink S | Да | Да | Да | Да |
S-RG2 | – | – | – | – |
Kromschreder E8.4401 | – | – | – | – |
Панель управления NO | – | – | – | – |
Режимы отопления | ||||
Температурный, 30 – 85С | Да | Да | Да | Да |
“Теплый пол”, 30 – 55С | Да | Да | Да | Да |
Система контроля | ||||
Датчик тяги | Да | – | Да | – |
Дифференциал дымохода | – | Да | – | Да |
Контроль пламени | Да | Да | Да | Да |
Предохранительный клапан | Да | Да | Да | Да |
Датчик расхода воды | – | – | – | – |
Тепловой предохранитель | Да | Да | Да | Да |
Защита от замерзания | Да | Да | Да | Да |
Антиблокировка трехходового клапана | Да | Да | Да | Да |
Защита насоса от заклинивания | Да | Да | Да | Да |
Электрическое подключение | ||||
Напряжение / Частота, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
Потребление, кВт | 0,09 | 0,11 | 0,09 | 0,14 |
Класс защиты | IPX4D | IPX4D | IPX4D | IPX4D |
Присоединительные диаметры | ||||
Дымоход, мм | 130 | 60/100 | 130 | 60/100 |
Газопровод | 1/2” | 1/2” | 1/2” | 1/2” |
Контур ГВС / отопление | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” |
xn--e1aoedfcm.net
Монтаж и установка настенного котла Протерм Рысь
___________________________________________________________________________
Рекомендации по монтажу газового настенного котла Протерм Рысь
Монтаж котла Протерм Рысь должна проводиться квалифицированным техническим работником и должна соответствовать действующим стандартам.
Электрическое подключение должно быть исполнено согласно действующих стандартов, включая заземление и двух-полюсной выключатель.
Аппарат можно подключить ко всем типам оборудования: с двойной трубчаткой, с одиночной трубчаткой, в последовательное или параллельное подключение, в половое отопление.
Отопление пространства может обеспечиваться с помощью радиаторов, конвекторов, подогревателей воздуха. Сечение трубопроводов рассчитывается общепринятым способом и сравнивается с кривой давления и с мощностью насоса.
Когда при монтаже используется материал различного рода, может возникать коррозия, что вредно влияет на работу котла Protherm Lynx.
В таком случае рекомендуется использовать сепарационную втулку или добавить в воду для отопления ингибитор, препятствующий возникновению газов и осаждениям. В случае, когда применяются несоответствующие жидкости, могут в контуре отопления и в котле возникать проблемы.
Распределительная сеть рассчитывается на основе расхода воды соответственно выбранной мощности, причем не принимается во внимание максимальная производительность котла.
Рекомендуется предварительно
определить достаточный расход воды так, чтобы разность между входной
и выходной водой была не выше 20 °C. Минимальный расход воды должен быть
не более 500 л/час.
Трубопроводы должны быть спроектированы таким образом, чтобы не возникали воздушные объемы и чтобы был обеспечен легкий доступ для проведения постоянной очистки оборудования.
Воздухоотделители должны
размещаться на самой высокой точке оборудования и на каждом
радиаторе.
ООбщий допустимый объем воды в контуре отопления зависит; кроме прочего, от статической нагрузки в холодном состоянии. Расширительный сосуд поставляемый с котлом загружен до 0,75 бар (что отвечает статической на-грузке 5 m.c.a.) и позволяет дилатацию максимального количества 85 литров при средней температуре контура радиаторов 75 °С и максимальном рабочем давлении 3 бар.
В случае необходимости возможно давление нагрузки расширительного сосуда изменить. Сливной кран должен размещаться в самой нижней точке установки.
В случае, когда на радиаторах используются термостатические клапаны, нет необходимости их установки на всех радиаторах, и нельзя их устанавливать в точке, где находится пространственный термостат, что и является обязанностью, вытекающей из эксплуатационных стандартов.
В случае старшего типа оборудования необходимо до монтажа нового котла удалить воздух из циркуляционного контура радиаторов.
Для контура ГВС предпочитаются материалы как медь или полибутилен. Чтобы минимизировать потери давления, нужно ограничить число изгибов и использовать краны с точным расходным сечением, позволяющим достаточный проток.
Котел разрешается ввести в работу только тогда, если горячая вода имеет минимальное входное давление 0,6 бар и расход воды очень слабый. Большего комфорта можно достичь, когда входное давление воды выше 1 бара.
В случаях, когда подвод холодной воды оснащен обратным клапаном или ограничителем давления, необходимо учесть введение абсорбционного оборудования для повышения давления из- за повышения температуры – гидравлический удар – например, мини-расширитепь.
В особенно холодных районах рекомендуется ограничить расход воды и тем самым поддерживать соответствующую температуру подаваемой горячей воды. С каждым котлом поставляется соответствующий ограничитель.
Работы по монтажу и установке настенного котла Протерм Рысь
Для котлов модели Protherm Lynx 24 BTVE поставляется специальная труба (турбо).
При определении установки котла Протерм Рысь нужно иметь ввиду:
– у каждой боковой стены аппарата должен иметься зазор не менее 50 см, чтобы сохранить доступ к аппарату.
– содержать минимальную высоту 1,80 м (у моделей BOV). Это возможно, если поместить крепление для подвеса 2,05 м от пола.
– необходимо избежать закрепления крюка на слишком тонкую стену, которая бы могла переносить вибрации.
– не разрешается устанавливать котел рядом со сливной техникой, работа которой могла бы привести к повреждению котла (плита выделяющая жирные пары, моечная машина и др.), или на таком месте, атмосфера которого имеет коррозийный характер или содержит большое количество пыли (версия BOV).
– если котел установлен вместе с экстратационным колокольным оборудованием (за исключением воздухонепроницаемого котла), необходимо предотвратить одновременный запуск обоих приборов. Кроме того необходимо соблюдать требуемое расстояние от источников тепла.
Для установки котла Протерм Рысь необходимы следующие принадлежности: панель соединений, крепление для подвеса и шаблон для укладки остальных элементов.
Установку шаблона, крепления и доски необходимо проводить согласно инструкций приведенным на бумажном шаблоне.
Если котел не будет немедленно монтироваться, необходимо обеспечить защиту всех штуцеров от загрязнения, которые бы могли испортить герметичность соединений.
Установка котла Протерм Рысь
Перед проведением каких-либо действий необходимо тщательно вычистить трубопроводы с помощью соответствующего средства, чтобы устранить все загрязнения, например опилки, капли металла от сварки, масло, жиры.
Эти предметы могут попасть в котел и привести к серьезному ухудшению его работы.
Работы по установке:
– Поднимите котел вплоть до высоты подвесного крепления, заранее закрепленного, и оставьте котел некоторое время в покое до тех пор, когда убедитесь, что котел на креплении надежно подвешен.
– Установите фильтры и соединения.
– Соедините винтами соединения между котлом и крепительной панелью.
Выход дымовых газов для газового котла Протерм Рысь
Дымовая труба для продуктов сгорания должна быть установлена таким образом, чтобы исключилось попадание конденсатов в котел.
Необходимо также иметь в виду все обязанности, вытекающие из действующих инструкций производителя.
В случае, когда труба от котла подключена к общей трубе, общая труба должна удовлетворять все законные требования.
Система коаксиальных вентиляционных отверстий Ж 60 и Ж 100 мм. Максимальная потеря загрузки: 60 Па.
Это максимальное значение соответствует длине вентиляционного отверстия (L) 3 м, метры и изгиб.
В случае подсоединения очередного изгиба 90 ° (или два изгиба 45 °), необходимо сократить длину (L) до одного метра.
Диафрагма, установленная на экстрактор, должна быть устранена, если длина вентиляционного отверстия (L)
Система двухпоточных вентиляционных отверстий 2 x 80 мм.
Максимальная потеря загрузки 60 Па. Это максимальное значение соответствует длине вентиляционных отверстий (L1 + L2) 18 м, двум изгибам и отделителю.
Диафрагма должна быть устранена всегда, когда длина вентиляционных отверстий (L1 + L 2) больше 6 м.
Монтаж трубопроводов
Трубопроводы поставляемые вместе с панелями соединений позволяют присоединение к оборудованию:
– Трубы ОВ. Гайка 20×27 (3/4″ газ) включая принадлежности для сварки с медным трубопроводом 16 x 18.
– Трубки ГВС. Гайка 15×21 (1/2″ газ) включая принадлежности для сварки с медным трубопроводом 13 x 15.
– Газовый трубопровод. Гайка 15×21 (1/2″ газ) включая принадлежности для сварки с медным трубопроводом 16 x 18.
Пользуйтесь только элементами соединений, поставляемые вместе с котлом Protherm Lynx. Не варите соединения установленные на шаблоне, так как это может привести к повреждению соединений и непроходности кранов.
Инструкции требуют, чтобы слив от предохранительных клапанов отводился в сливной канал, для чего возможно использовать прозрачные шланги и шланги, поставляемые вместе с аппаратом.
Электрическое подключение
Питание 230 В
Подключите кабель электрического питания котла в сеть 230 В, одна фаза + заземление
Согласно действующим стандартам это подключение должно быть проведено с помощью двухполюсного выключателя приблизительно 3 мм от контактного отверстия.
Электрическое подключение аппарата должно проводиться только
квалифицированным работником.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
wssm.ru
Protherm Рысь К 30 MKO
Настенный газовый конденсационный котел 30 кВт / турбо / отопление
Настенные газовые котлы Предназначены для установки в квартирах, жилых домах и дачных домиках.
- Мощность 12 и 24 кВт
- до 12.6 л./мин горячей воды
- КПД до 91.7%
- Встроенный накопительный бойлер 45л.
- Открытая или закрытая камера сгорания
Описание и применение
Настенные одноконтурные и двухконтурные газовые котлы мощностью 12 и 24 кВт для отопления и приготовления горячей воды во встроенным 45-ти литровом накопительном бойлере.
Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.
Модели 12 KTZ и 24 KTZ оснащены коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Газовые настенные котлы Протерм Тигр предназначены для монтажа в одноэтажных коттеджах, загородных дачных домиках и квартирах с магистральной подачей газа. Они имеют встроенный бойлер на 45 литров, которого достаточно для семьи из трех человек. Могут использоваться для подачи воды в настенные батареи или для подключения к системе «теплый пол».
Отопительные котлы серии Тигр имеют аккуратный внешний вид и очень простое управление. Все операции и настройки котла отображаются на жидкокристаллическом дисплее, поэтому вам не составит труда выбрать нужный рабочий режим и вовремя заметить неисправность. Автоматическая система самодиагностики срабатывает при малейшем нарушении рабочего цикла и оповещает вас цветовыми индикаторами о поломках и сбоях в работе.
Котел может быть запрограммирован на различные режимы в зависимости от сезона, или же работать в режиме «комфорт», автоматически создавая максимально комфортную температуру в помещении. Он оснащен датчиками расхода воды, антиблокировочной защитой насоса и рядом других технических опций, помогающих экономить топливо и увеличивать КПД.
На котлы Тигр, как и на другую продукцию Protherm, предоставляет гарантия 2 года. В течение гарантийного периода обслуживание в сервисных центрах наших партнеров осуществляется бесплатно.
Технические характеристики
12 KOZ | 12 KTZ | 24 KOZ | 24 KTZ | |
---|---|---|---|---|
Общая информация | ||||
Артикул | 0010003793 | 0010003792 | 0010003795 | 0010003794 |
Тип котла | ||||
Газовый | Да | Да | Да | Да |
Электрический | – | – | – | – |
Одноконтурный | – | – | – | – |
Двухконтурный | Да | Да | Да | Да |
Настенный | Да | Да | Да | Да |
Напольный | – | – | – | – |
Технические характеристики | ||||
Контур отопления | ||||
Открытая | Да | – | Да | – |
Закрытая | – | Да | – | Да |
Полезная мощность, кВт | 3,9 – 12,1 | 3,9 – 12,2 | 8,4 – 24,6 | 10,6 – 24,6 |
Потребляемая мощность, кВт | 4,4 – 13,3 | 4,4 – 13,4 | 9,9 – 26,8 | 10,6 – 26,5 |
Номинальный ток, ~230В/А | – | – | – | – |
Номинальный ток, ~360В/А | – | – | – | – |
Максимальная сила токаб ~230В/А | – | – | – | – |
Максимальная сила токаб ~360В/А | – | – | – | – |
КПД, % | 91 | 91 | 91,8 | 92,8 |
Рабочее давление, Атм | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 |
Расширительный бак, л | 7 | 7 | 7 | 7 |
Контур ГВС | ||||
Накопительный бойлер | 45 | 45 | 45 | 45 |
Расширительный бак, л | 2 | 2 | 2 | 2 |
Теплообменник | – | – | – | – |
Диапазон температуры ГВС, оС | 28-70 | 28-70 | 28-70 | 28-70 |
Объем горячей воды, л/мин | 2,7-8,0 | 2,7-8,0 | 2,7-12,6 | 2,7-12,6 |
Рабочее давление, Атм | 6 | 6 | 6 | 6 |
Контур подачи газа | ||||
Давление природного газа, мм.вод.ст. | 130-200 | 130-200 | 130-200 | 130-200 |
Давление сжиженного газа, мм.вод.ст. | 300 | 300 | 300 | 300 |
Расход природного газа, кг/час | 1,41 | 1,42 | 2,84 | 2,84 |
Расход сжиженного газа, кг/час | 0,91 | 0,91 | 2,08 | 2,08 |
Класс Nox | 3 | 3 | 3 | 3 |
Управление | ||||
Панель управления | ||||
Светодиодная индикация | – | – | – | – |
Жидкокристаллический дисплей | Да | Да | Да | Да |
Индикация температуры | Да | Да | Да | Да |
Индикация неисправностей | Да | Да | Да | Да |
Терморегуляторы | ||||
Exabasic | Да | Да | Да | Да |
Exacontrol | Да | Да | Да | Да |
Thermolink B | – | – | – | – |
Thermolink P | – | – | – | – |
Thermolink S | Да | Да | Да | Да |
S-RG2 | – | – | – | – |
Kromschreder E8.4401 | – | – | – | – |
Панель управления NO | – | – | – | – |
Режимы отопления | ||||
Температурный, 30 – 85С | Да | Да | Да | Да |
“Теплый пол”, 30 – 55С | Да | Да | Да | Да |
Система контроля | ||||
Датчик тяги | Да | – | Да | – |
Дифференциал дымохода | – | Да | – | Да |
Контроль пламени | Да | Да | Да | Да |
Предохранительный клапан | Да | Да | Да | Да |
Датчик расхода воды | – | – | – | – |
Тепловой предохранитель | Да | Да | Да | Да |
Защита от замерзания | Да | Да | Да | Да |
Антиблокировка трехходового клапана | Да | Да | Да | Да |
Защита насоса от заклинивания | Да | Да | Да | Да |
Электрическое подключение | ||||
Напряжение / Частота, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
Потребление, кВт | 0,09 | 0,11 | 0,09 | 0,14 |
Класс защиты | IPX4D | IPX4D | IPX4D | IPX4D |
Присоединительные диаметры | ||||
Дымоход, мм | 130 | 60/100 | 130 | 60/100 |
Газопровод | 1/2” | 1/2” | 1/2” | 1/2” |
Контур ГВС / отопление | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” |
xn--e1aoedfcm.net
Отопительный котел Protherm Рысь 23 BTVE цена, характеристики, видео обзор, отзывы
- Тип отопительного котла: газовый
- Число контуров: двухконтурный
- Минимальная мощность обогрева: 8.5 кВт
- Максимальная мощность обогрева: 23.1 кВт
- КПД: 91 %
- Способ установки: настенный
- Тип горелки: газовая
- Камера сгорания: закрытая
- Энергонезависимый: Нет
- Автоподжиг: Есть
- 18 видео обзоров Protherm Рысь 23 BTVE
- полные характеристики Protherm Рысь 23 BTVE
- форум Protherm Рысь 23 BTVE
- магазины где можно купить Protherm Рысь 23 BTVE
Магазины, в которых можно купить этот товар и его аналоги
Видео обзоры
Характеристики
* Точные характеристики уточняйте у продавца.
Общие характеристикиТип отопительного котла | газовый |
Число контуров | двухконтурный |
Минимальная мощность обогрева | 8.5 кВт |
Максимальная мощность обогрева | 23.1 кВт |
КПД | 91 % |
Способ установки | настенный |
Тип горелки | газовая |
Камера сгорания | закрытая |
Энергонезависимый | Нет |
Автоподжиг | Есть |
Модуляция пламени | Есть |
Бункер в комплекте | Нет |
Встроенный бойлер | Нет |
Подключение теплого пола | Нет |
Нагнетательный вентилятор | Нет |
Вытяжной вентилятор | Нет |
Производительность горячей воды при t 30°C | 10.8 л/мин |
Минимальная температура в контуре ГВС | 35 °С |
Максимальное давление в контуре отопления | 3 бар |
Максимальная температура горячей воды | 85 °С |
Максимальная тепловая нагрузка | 25.7 кВт |
Тип газового котла | конвекционный |
Напряжение сети | однофазное |
Емкость расширительного бака | 5 л |
Номинальное давление газа на входе | 20 мБар |
Номинальное давление природного газа (мин.) | 13 мБар |
Варочная панель | Нет |
Материал первичного теплообменника | нержавеющая сталь |
Расширительный бак | Есть |
Максимальное давление в контуре ГВС | 6 бар |
Битермический теплообменник | Нет |
Максимальная температура в контуре ГВС | 60 °С |
Циркуляционный насос | Есть |
Минимальная тепловая нагрузка | 10.2 кВт |
Диаметр коаксиального дымохода | 60/100 мм |
Патрубок подключения контура отопления | 3/4” |
Патрубок подключения газа | 1/2” |
Патрубок подключения контура ГВС | 3/4” |
Подключение раздельного дымохода 80 мм | Есть |
Сжиженный газ | Есть |
Расход природного газа | 2.64 куб. м/час |
Основное топливо | природный газ |
Природный газ | Есть |
Автодиагностика | Есть |
Пульт ДУ | Нет |
Разъем для подключения внешнего управления | Нет |
Термометр | Есть |
Дисплей | Нет |
Индикация включения | Есть |
Комнатный термостат | Нет |
Управление | электронное |
Датчик уличной температуры | Нет |
Управление системой солнечных коллекторов | Нет |
Программатор | Нет |
Манометр | Есть |
Индикация нагрева | Нет |
Защита от замерзания | Есть |
Предохранительный клапан | Есть |
Защита от перегрева | Есть |
Газ-контроль | Есть |
Защита от заклинивания насоса | Есть |
Глубина | 320 мм |
Вес | 36 кг |
Высота | 740 мм |
Ширина | 410 мм |
* Точные характеристики уточняйте у продавца.
naobzorah.ru
Вопросы по ремонту котлов Протерм Рысь
__________________________________________________________________________
Вопросы по ремонту котлов Протерм Рысь
Вопрос:
Имеется совершенно новый котел PROTHERM Рысь Lynx 24кВт, бездымоходный (TURBO), с такой вот проблемой. В работе на отопление, после поджига и окончания работы электрода поджига, ч/з 1-2сек. происходит закрывание газового клапана.
Котел продолжает работу в режиме поствентиляции до следующего поджига ч/з 40-60сек. Цикл повторяется. Температура в контуре при таком режиме 18-22С. Никаких ошибок не выдает. Запустить в работу удается, открыв переднюю крышку камеры сгорания. После обратной сборки, котел работает максимум до 1суток. Затем опять сбой после поджига.
Аппарат работает ч/з стабилизатор, но наличие хитрых соседей приводит к частому срабатыванию защиты. Сразу хочу уточнить, что на данный момент в доме идет внутренняя отделка, и контур ГВС не подключен. Сервис грешит на плату. Какие будут соображения?
Ответ:
Эти котлы очень чувствительны к посторонним наводкам. Проверьте напряжение между “0” и корпусом котла. Заземлите котел.
Вопрос:
Котел Протерм Рысь LYNX 24 (turbo двухконтурный) с подключённым комнатным термостатом. На отопление работает хорошо!
– иногда, периодичности не замечено, при включении горячей воды котел зажигается на 2-3 сек и гаснет, если не закрывать горячую воду зажигается и гаснет и т. д., но бывает он не гаснет и работает нормально.
– после того как горячая вода пошла (не потухла горелка), догрела до установленной температуры и держит ее (допустим 50гр), то после закрытия крана горячей воды сразу же отключается насос и температура на дисплее подпрыгивает до 65 гр. Но в мануале написано что насос и вентилятор должны работать еще секунд 10 для снятия избыточного тепла. Вентилятор продолжает работать, а насос нет!
В зимнем режиме, как я понимаю насос должен работать всегда и после горячей воды и после отопления. При нагреве системы отопления насос продолжает работать и гонять воду по системе!
– иногда появляется ошибка F13.
Ответ:
Поставьте стабилизатор. Ошибка F13 – это неисправность датчика NTC.
Вопрос:
Газовый 2х контурный котёл Protherm Lynx. Проблема вот в чём: Установлена ГБВ на 40 градусов, перегревает до 75-80 градусов (Кран в душе открыт на полную). Затем котёл отрубается после перегрева и нужно ждать 30-45 секунд, чтобы опять начал греть воду. Также за летний период пропадает давление воды в контуре ЦО. Котлу 3-й год.
Ответ:
По поводу падения давления – ищем утечки и проверяем расширительный бак. Я бы проверил программный параметр PP13.
Вопрос:
У меня Протерм Рысь LYNX 24. Выскочила ошибка F 01 (перегрев котла). Кто знает как устранить проблему? Вода в котел подается с колодца, отфильтрованная. В эксплуатации один год.
Ответ:
Выбило термостат перегрева – необходимо восстановить. Нужно нажать на кнопку на нем. Не допускайте перегрева.
Вопрос:
Настенный котел Рысь перестал включаться: лампочка мигает, а двигатель перекачки теплоносителя молчит. Что мне предпринять?
Ответ:
Если не работает циркуляционный насос, то либо ремонт, либо замена насоса.
Вопрос:
у двухконтурного котла протерм рысь происходит сброс воды из предохранительного клапана, рассчитанный на 3бар хотя давление меньше за ночь набирается 2 литра, но давление держится, как было котел продолжает работать
Ответ:
Рекомендуем заменить предохранительный клапан.
Вопрос:
Двухконтурный котёл 23 BTV E (Рысь). Проблема началась после года использования. После пропадания электричества (на час или два) пропадает давление из системы, загорается красный светодиод, котёл соответственно не запускается самостоятельно только после добавления воды через заливочный кран.
Вызов специалиста ни чего не дал, он покопался и всё, а теперь и без отключения света котел периодически теряет давление и останавливается. Отопительная система и радиаторы дефектов не имеют, что сделать, чтобы котёл не терял давление в системе?
Ответ:
Рекомендуем проверить давление в расширительном баке котла. Дополнительно проведите контрольную опрессовку системы отопления.
Вопрос:
При потреблении горячей воды на котле Protherm Lynx 23 BOVE через три-пять минут загорается диод неисправностей и идет холодная вода.
Ответв:
Рекомендуем проверить теплообменник, возможно, он забит.
Вопрос:
Аппарат Протерм Рысь 23 BOVE. При включении слышны щелчки, но огонь не загорается. Затем загорается красный индикатор и мигает. В чем может быть причина?
Ответ:
Возможно, неисправна плата или газовый клапан.
Вопрос:
У двухконтурного котла Protherm Lynx происходит сброс воды из системы через аварийный клапан, рассчитанный на 3 бар., хотя давление в системе значительно ниже. Котел отключается. Пополнение системы через заливочный клапан приводит котел в рабочее состояние, но затем через какое-то время все повторяется, т.е. клапан сбрасывает воду – котел гаснет. Что это? Неисправность аварийного клапана или что-то другое?
Ответ:
Рекомендуем проверить давление в расширительном баке котла или системы отопления.
Вопрос:
У нас котел Protherm Lynx 23 BTVE/BOVE . Проблема вот в чем, – при закрытом кране залива все равно продолжает поступать вода в систему, в результате чего давление в системе отопления завышается и происходит сброс жидкости через предохранительный клапан. кран проверен – держит на отлично.
Ответ:
Скорее всего, вышел из строя расширительный бак или из него вышел воздух.
Вопрос:
у меня такая проблема, котел рысь, забит теплообменник, горячая вода идет плохо, и при этом при повышении температуры в котле сильно скачет давление, соответственно и при понижении температуры давление в котле понижается, взаимосвязано ли это как то с не исправностью теплообменника, и еще один вопрос менять или чистить теплообменник, специалисты не дают гарантии полной очистки.
Ответ:
Т.к. у вас битермический теплообменник ничего странного нет в скачках давления. При засоре теплообменника это вполне нормальное явление. По поводу чистки теплообменника-50х50, бывает, что рвутся переходы между первичным контуром и вторичным, все зависит от степени закоксованости.
Вопрос:
Скоро зима и решили запустить котел Протерм-рысь. После включения все работает нормально насос, и включается пьезо-элемент, но газ не загорается, когда все открыто на максимуме. После работы пьезоэлемента загорается молния (красный светодиод). Пробовал даже поджечь бумагой, но газ не поступает. Скоро зима. Помогите, пожалуйста. Что сделать, что проверить.
Ответ:
На всех котлах протерм есть кнопочка она сбоку и очень маленькая ее
нужно длинной отверткой нажать это когда была большая температура, а его
из
сети выключили.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
