Гризли KLO – напольный газовый одноконтурный котел мощностью 65, 85, 100, 130, 150 кВт – Protherm
Напольные чугунные газовые котлы мощностью от 65 до 150 кВт для отопления и приготовления горячей воды во внешнем бойлере.
Технические особенности:
Высокая производительность, отапливаемая площадь до 1500 квадратных метров
Высокие экологические стандарты
Программируемая автоматика
Высочайшая безопасность
Могут быть установлены в каскад
Низкие показатели шума
Газовые напольные котлы отопления Protherm Гризли – это универсальное решение для комфортного отопления частных домов, офисов, складов и т.п. Мощности котлов Protherm KLO достаточно для того, чтобы обогреть помещение площадью до полутора тысяч квадратных метров.
Котлы работают на природном (магистральном) газе, имеют очень низкие показатели вредных выбросов и рекомендованы для использования в частном жилом секторе, как наиболее экономичный и эксплуатационно удобный вариант котлов для независимого теплоснабжения.
Простая система управления и возможность программирования задач на срок до одной недели помогут вам настроить рабочий режим для вашего котла и избавят вас от необходимости ежедневного контроля. Котлы управляются автоматически и самостоятельно поддерживают заданный температурный режим. В случае возникновения неисправности, котел отключается сам, благодаря наличию электронных термостатов и термореле, защищающих котел от перегрузок.
Котлы Гризли также успешно применяются для организации систем отопления в промышленных масштабах. Они могут использоваться для каскадных систем отопления и при необходимости можно подключить до 16 котлов в одну сеть.
Из достоинств котлов Protherm KLO нужно отметить очень низкий рабочий шум, легкий розжиг, удобную информативную панель управления и особую конструкцию разделителя обратной отопительной воды, которая позволяет минимизировать количество «мертвых зон» и дает возможность использовать отопительные котлы даже при низких температурах.
www.protherm.ru
PROTHERM Гризли 85 KLO инструкция по эксплуатации онлайн страница 31
29
в отопительную систему. Во время работы котла проводим контроль герметичности всех соединений газового тракта в котле напр. мыльным раствором. Возможные негерметичности (возникшие напр., при транспортировке котла) необходимо устранить и контроль повторить.
е) В конце подготовки и старта котла необходимо провести контроль, при необходимости
изменение мощности котла установкой давления газа на выходе газовой арматуры.
Настройка проводится элементами регулирования на комбинированной газовой арматуре.
Введение котла в работу
1. Открыть кран газа и краны воды в отопительной системе. Переключатель I/II переставить в положение II – максимальная мощность. Котловой термостат настроить на максимальную температуру. 2. Включить главный выключатель на панели котла. Подключение котла к электрической сети сигнализирует зеленая кнопка. 3. При нормальной работе начнет розжиг запальная горелка. Зажигательный электрод горелки искрит стандартно 50 сек. От запальной горелки стартует сниженная мощность. Если произойдет зажигательный цикл и не произойдет розжиг горелки, на сетевом модуле рассветится сигнализация неисаправности (см.рис. 5/поз. 2). Если повторно не произойдет зажигание, необходимо выключить главный выключатель, обнаружить и устранить неисправность и всю последовательность повторить снова. 4. Настроить тепловую мощность котла (см.настройку мощности котла). 5. Провести тест отопления
– переставить переключатель I/II в положение I – на регуляторе задать требование на отопление – провести тест отопления.
Первое затапливание
Первое затапливание – это короткая энергичная работа котла после его окончательного
присоединения к отопительной системе. Оно является составной частью введения котла в эксплуатацию и проводится сервисной организацией.
Управляющие элементы котла (рабочие термостаты, комнатный регулятор) устанавливаем
так, чтобы была достигнута самая высокая возможная температура OВ в системе и, одновременно, как можно меньшее количество отставлений (выключений) котла. В этих условиях поддерживается вся система (котел и отопительная система), пока не стабилизируется (т.е. до выравнивания температуры и на самом отдаленном от котла радиаторе), а потом еще в течение по крайней мере одного часа.
Котел выключается. Отмечается величина давления (на котле). Если это необходимо, из
системы еще один раз осторожно удаляется воздух и заливом воды поднимается давление до установленной величины.
Система остывает. При понижении температуры контролируем давление, если не
происходит одновременно к значительному снижению давления. При значительном понижении давления необходимо найти негерметичности, устранить их и повторить первое затапливание.
Техническое обслуживание котла
Частью технического обслуживания (сервиса) являются и ремонты. Это одноразовые
квалифицированные работы, проводимые сразу после установления причин. При замене частей котла необходимо использовать оригинальные компоненты производителя или им
manualbase.ru

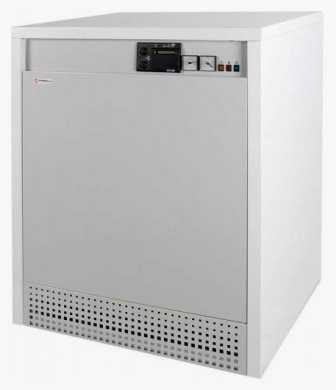

Котел газовый PROTHERM Гризли 85 KLO
Описание
Напольные чугунные газовые котлы мощностью от 65 до 110 кВт для отопления и приготовления горячей воды во внешнем бойлере. Предназначены для установки в жилых домах, дачных домиках и производственных помещениях. Электророзжиг. 2-х ступенчатое регулирование мощности котла для различных режимов его работы. Отображение температуры и давления теплоносителя с системе отопления, что позволяет непрерывно получать информацию в любой момент работы котла. При подключении комнатных регуляторов система управления котла позволяет поддерживать комфортный микроклимат в помещениях. Газовые напольные котлы отопления Protherm Гризли — это универсальное решение для комфортного отопления частных домов, офисов, складов и т.п. Мощности котлов Protherm KLO достаточно для того, чтобы обогреть помещение площадью до полутора тысяч квадратных метров. Котлы Гризли — это эффективные продукты, которые работают на природном (магистральном) газе и имеют очень низкие показатели вредных выбросов. Котлы рекомендованы для использования в частном жилом секторе, как наиболее экономичный и эксплуатационно удобный вариант котлов для независимого теплоснабжения. Простая система управления и возможность программирования задач на срок до одной недели помогут вам настроить рабочий режим для вашего котла и избавят вас от необходимости ежедневного контроля. Котлы управляются автоматически и самостоятельно поддерживают заданный температурный режим. В случае возникновения неисправности, котел отключается сам, благодаря наличию электронных термостатов и термореле, защищающих котел от перегрузок. Котлы Гризли также успешно применяются для организации систем отопления в промышленных масштабах. Они могут использоваться для каскадных систем отопления и при необходимости можно подключить до 16 котлов в одну сеть. Из достоинств котлов Protherm KLO нужно отметить очень низкий рабочий шум, безпроблемный розжиг, удобную и информативную панель управления и особую конструкцию разделителя обратной отопительной воды, которая позволяет минимизировать количество «мертвых зон» и дает возможность использовать отопительные котлы даже при низких температурах.
Характеристики PROTHERM Гризли 85 KLO
Технические характеристики
Ед. изм.
85 KLO
Кол-во звеньев
10
Исполнение прибора
B11BS
Категория прибора
I2H
Входное давление прир. газ
кПа
1,3 – 2
Мощн. I / II мощн.ст. – ПГ
кВт
59 / 85
Потр.м. I / II мощн.ст.- ПГ
кВт
64,7 / 92,4
КПД
%
91
Расход Прир. газ
м3/час
.6,8 / 9,8
Диаметр форсунки горелки прир. газ
мм
3,1
Кол-во трубок горелки
9
Объем воды отоп.тела
л
34,3
Макс.раб. Температура
°C
85 (80)
Макс.раб. избыт.давление ОВ
бар
4
Мин.раб. избыт.давление воды
бар
0,3
Испитат.избыт.давление воды
бар
8
Напряжение/частота
В/Гц
230/50
Эл.потребл.мощность
Вт
100
Эл.изоляция
IP 41
Шум
Дб
до 55
Диаметр дымохода
мм
200
Мин.тяга дымохода
Па
0,025/2,5
Темп-ра сгорания при макс.мощности
°C
129 / 112
Класс NOX
класс
3
Присоединение газа/ОВ
G1″/G6/4″
Размеры В\Ш\Г
мм
1010\1195\960
Вес без воды
кг
369
www.pechki52.ru
Protherm Гризли 85 KLO цена, характеристики, видео обзор, отзывы
Тип отопительного котла: газовый
Число контуров: одноконтурный
Максимальная мощность обогрева: 85 кВт
КПД: 91 %
Число ступеней мощности: 2
Способ установки: напольный
Камера сгорания: открытая
Энергонезависимый: Нет
Автоподжиг: Есть
Модуляция пламени: Нет
Где купить
Здесь вы можете посмотреть видео обзор Protherm Гризли 85 KLO. Узнать характеристики, прочитать отзывы о Protherm Гризли 85 KLO.
Магазины, в которых можно купить этот товар и его аналоги
Видео обзоры
Характеристики
* Точные характеристики уточняйте у продавца.
Общие характеристики
Тип отопительного котла
газовый
Число контуров
одноконтурный
Максимальная мощность обогрева
85 кВт
КПД
91 %
Число ступеней мощности
2
Способ установки
напольный
Камера сгорания
открытая
Энергонезависимый
Нет
Автоподжиг
Есть
Модуляция пламени
Нет
Встроенный бойлер
Нет
Подключение теплого пола
Нет
Технические характеристики
Номинальное давление газа на входе
20 мБар
Материал первичного теплообменника
чугун
Расширительный бак
Нет
Тип газового котла
конвекционный
Битермический теплообменник
Нет
Максимальная температура горячей воды
85 °С
Варочная панель
Нет
Напряжение сети
однофазное
Циркуляционный насос
Нет
Характеристики подключения
Подключение раздельного дымохода 80 мм
Нет
Используемое топливо
Природный газ
Есть
Сжиженный газ
Есть
Основное топливо
природный газ
Управление и диагностика
Управление
электронное
Индикация нагрева
Нет
Автодиагностика
Есть
Дисплей
Есть
Индикация включения
Нет
Датчик уличной температуры
Нет
Пульт ДУ
Нет
Комнатный термостат
Есть
Разъем для подключения внешнего управления
Нет
Термометр
Есть
Манометр
Есть
Управление системой солнечных коллекторов
Нет
Программатор
Нет
Системы защиты
Газ-контроль
Есть
Габариты и вес
Высота
1 195 мм
Ширина
101 мм
Глубина
96 мм
Вес
369 кг
* Точные характеристики уточняйте у продавца.
naobzorah.ru
Котел Протерм Гризли 100 KLO, 85 KLO, 65 KLO
При необходимости отапливать большие жилые или промышленные объекты приходится выбирать мощное оборудование, работающее на газе. В основном это чугунные котлы напольного типа, учитывая немалый вес устройства и габариты.
Достаточно большой популярностью среди подобных установок пользуются газовые напольные котлы отопления Протерм Гризли, мощность которых достигает 150 кВт. Такие показатели позволяют отапливать большие помещения, площадью до 2х тысяч кв.м.
Принцип работы
Как и в любом другом газовом оборудовании, нагрев теплообменника в Гризли происходит за счет поглощения тепла вырабатываемого в процессе сжигания газа. Высокая мощность и конструктивные особенности оборудования позволяют работать котлу на природном газе, подаваемом из газораспределительных сетей или на бытовом газе из баллона или газгольдера. Различные автоматические системы безопасности и микроконтроллеры обеспечивают стабильную длительную работу котла без необходимого участия человека.
Модельный ряд
Оборудование мощностью до 65 кВт: Эти обогреватели представлены котлом Protherm Гризли 65 KLO, оснащенным чугунным теплообменником, выдерживающим длительные термические нагрузки и не подверженному коррозийным процессам. Теплообменник котла изготавливается из заменяемых 8 секций, это позволяет проводить менее дорогое сервисное обслуживание в случае необходимости ремонта теплообменника.
Котел Протерм Гризли 65 KLO оснащается камерой сгорания открытого типа, соответственно приток кислорода осуществляется напрямую из помещения, где установлено оборудование. По этой причине установка разрешается только в комнатах с хорошей вентиляцией.
Одноконтурная система котла используется только для нагрева теплоносителя в отопительных сетях. Для одновременного получения горячей воды необходимо дополнять котёл напольный газовый Protherm Гризли 65 KLO бойлером косвенного нагрева, не входящим в стандартную комплектацию.
Независимо от мощности и модели котла, подобное оборудование способно работать в различных типах объединений. Нередко на основе таких котлов организуют каскадные газовые котельные промышленного масштаба, соединяя до 16 обогревателей одновременно.
Более мощные котлы 85 кВт: На порядок больше мощности способен дать газовый котел Протерм Гризли 85 KLO, со встроенным теплообменником из 10 секций и атмосферной газовой горелкой из нержавеющей стали. Для удобства пользования таким оборудованием в нем предусматриваются автоматические контроллеры, поддерживающие заданную программу длительное время. Вся техническая информация в процессе работы и в режиме самодиагностики котла отображается на небольшом ЖК-дисплее, расположенном на передней панели.
Управление котлом осуществляется при помощи встроенной контрольной консоли или при помощи дистанционных модулей. Поддерживание микроклимата в помещении происходит при помощи электронных термостатов и встроенного режима зима-лето.
Читайте также:
Инструкции для котлов Protherm
Термостаты, расположенные в отдельных комнатах позволяют контролировать температуру и создавать микроклиматические условия для каждого помещения в частности.
Котлы, обладающие максимальной мощностью: Напольный котел Протерм Гризли 100 KLO способен обеспечить до 92% КПД, выдавая мощность в 99 кВт в базовой комплектации. Как и в других моделях в Гризли 100 особое внимание уделяется системам, обеспечивающим безопасную работу оборудования, в которую входят:
Датчики, следящие за наличием постоянной тяги в дымоходе и автоматически прекращающие работу оборудования в случаи неполадок.
Система, защищающая чугунный теплообменник от выпадения конденсата, приводящего к разрушению металла.
Охлаждающий контур в котле включается в работу, если камера сгорания в котле и теплообменник нагревается свыше 110˚С.
Датчик, следящий за поддержанием пламени в топке нагревателя, прерывает подачу газа, если пламя тухнет. Это позволяет избежать утечки газа в помещение.
Постепенное повышение и понижение мощности сохраняет оборудование, препятствуя резким термическим ударам.
Газовый напольный котел Protherm Гризли 100 KLO предназначен для работы в закрытых отопительных системах, для чего оснащается встроенным циркуляционным насосом и системой равномерного распределения теплоносителя. Максимальное рабочее давление в 10 секционном теплообменнике не должно превышать 4 Атм. Давление газа в системе не должно превышать 130 мм.рт.ст. для топлива из центральной газораспределительной сети и 300 мм.рт.ст. для энергоносителя, получаемого из баллона.
Преимущества
Современное котельное оборудование работает практически в любых отопительных сетях закрытого типа со сложными гидравлическими условиями. Система защиты от перегрузок в электросети защищает оборудование от перепадов напряжения. Есть еще ряд преимуществ обеспечивающих популярность котлов такого типа:
Полная автоматизация всех процессов запуска котла при помощи электроподжога, и поддержка заданных параметров микропроцессором и рядом термоконтроллеров.
Низкий уровень шума.
Минимальное загрязнение окружающей среды, учитывая, что в процессе горения, топливо вырабатывает углекислый газ перерабатываемый природой планеты.
Природный газ является недорогим энергоносителем, не требующим места для хранения при подключении к центральной газораспределительной сети. Соответственно газовые отопительные приборы экономически выгодные.
Даже самые мощные агрегаты, компактны и занимают минимум полезной площади.
Модели Protherm KLO мощностью 65, 85, 100, 150 кВт.
Двухступенчатая горелка.
Поджиг газа при помощи электрической искры и горелки розжига.
Возможность подключения в каскад.
Высокий КПД.
Теплообменник из чугуна.
Удобное управление.
Низкие выбросы NOx и CO.
Малошумная работа.
Возможна эксплуатация в местах с пониженным давлением газа на входе
котла.
Простая инсталляция.
Установка и монтаж котла Протерм Гризли КЛО
После транспортировки напольного котла на место установки необходимо
снять упаковку, которую держит крепление.
Демонтировать верхнюю крышку котла, закрепленную двумя винтами.
После снятия крышки демонтировать прерыватель тяги. Прерыватель тяги
закреплен 3-мя винтами на внутренней стороне котла.
Вытянуть часть прерывателя тяги и повернуть его так, чтобы горловина
дымохода была в направлении вертикально вверх.
Установите часть прерывателя тяги в переходник и закрепите с помощью
10-ти винтов.
Монтаж датчика термостата продуктов сгорания
После монтажа прерывателя тяги необходимо установить датчик (капилляр)
термостата продуктов сгорания, который размещен внутри котла, около
прерывателя тяги.
Датчик установите в отверстие в задней части прерывателя тяги и
закрепите с помощью зажима и винта.
Подключение котла к трубопроводам воды отопления и газа
Присоединительные выводы газового котла Protherm Гризли KLO 65, 85, 100,
150 кВт не должны подвергаться нагрузке со стороны труб системы
отопления, или подвода газа.
Это предполагает точное соблюдение размеров всех подключаемых труб, как
по высоте, так и по расстоянию от стены и взаимному расположению
отдельных входов и выходов по отношению друг к другу.
Подключение котла к системе отопления рекомендуется выполнить так, чтобы
при ремонте котла можно было бы сливать отопительную воду только из
него.
Рабочее давление в котле и системе отопления
Система отопления (с проведением замеров на котле) должна быть заполнена
до гидравлического давления 1 бар (соответствует гидростатической
высоте водяного столба 10 м).
Рекомендуется поддерживать давление в диапазоне 1,2 – 2 бар. Объём
расширительного бака нужно уточнить из технической документации в
зависимости от объёма ОВ.
Термостатические клапаны радиаторов отопления
Можно использовать термостатические клапаны радиаторов отопления.
Если котёл управляется комнатным регулятором, термостатические клапаны
не устанавливаются в помещении, в котором находится комнатный
регулятор.
Пускноналадка
При запуске напольного котла Protherm Гризли 65, 85, 100, 150 KLO в
работу надо выполнить следующие работы:
– Проверить давление газа на входе в котел.
– Проверить герметичность подачи газа.
– Перед заполнением воды в систему отопления надо проверить давление
воздуха в расширительном баке.
– Проверить объём расширительного бака в технической документации на
соответствие с объёмом отопительной системы.
– Заполнить ОВ в систему (давление 1 – 2 Бар).
– Проконтролировать герметичность отопительной системы и котла.
– Проверить сетевое питание в розетке.
– Ослабить заглушки на воздухоотделительных клапанах.
– Если котёл работает с регулятором Siemens, проверить его подключение к
котлу.
– Проверить подключение датчика наружной температуры с регулятором
Siemens.
– Открыть газовый кран и включить главный выключатель.
– После нагрева системы сделать сброс воздуха и дополнить ОВ.
Настройка термостата насоса
– Функция: Термостат обеспечивает защиту чугунного теплообменника от
коррозии при низкой температуре ОВ. – Термостат включит насос, когда температура ОВ достигнет настроенной
(обычно 60C). – Настройка термостата насоса: Снимите ручку управления термостата. – Внутри ручки управления находится ограничительная пружина, которая
должна быть в нужном положении. – Это значит, что максимальная температура, при которой начнет работать
циркуляционный насос, 60 C. – Контроль термостата насоса: После включения котла в работу, он нагреет
ОВ на температуру 60C. – При этой температуре должен включиться насос.
Настройка аварийного термостата
– При пуске котла Protherm Grizzly в работу надо проверить настройку
аварийного термостата. – Термостат должен быть настроен на 95C. – Во время перегрева котла, на панели управления начнет гореть желтая
лампа. – Снимите черную заглушку на кнопке деблокировки. – С помощью отвертки на шкале настройте температуру на 110C. – Нажмите кнопку деблокировки. – Если невозможно деблокировать аварийный термостат, подождите, пока
температура ОВ не понизится до 95C. – После разблокирования снова настройте температуру на 95C. – Найдите причину перегрева котла (неисправен насос, нет воды, нет
циркуляции ОВ) и проведите ремонт.
Газовые клапаны
65 – 100 KLO – SIT SIGMA 843. С модулятором и выходом газа для запальной
горелки.
130 – 150 KLO – VR 400 B+B (multiblok). Выход для запальной горелки.
Сливные клапаны
Справа и слева в передней части чугунного теплообменника находятся
сливные клапаны.
Сливной клапан используется только для слива воды из котла.
Для слива воды из системы отопления надо установить сливной клапан в
самой низкой части системы.
В комплекте сливного клапана предусмотрена заглушка.
Демонтаж запальной горелки
– Выключите котел и закройте газовый клапан перед котлом. – Отсоедините ионизационный кабель от электрода. – Разомкните кабель высокого напряжения. – Открутите гайку подачи газа запальной горелки. – Отверните винты и отделите запальную горелку от основной. – Перед монтажом проверьте диаметр форсунки запальной горелки. – Также проконтролируйте герметичность газа.
Демонтаж основной горелки
– Отключите котел и закройте газовый клапан. – Отверните четыре винта из фланца подачи газа в горелку. – С боков горелки отверните гайки. – Осторожно извлеките горелку из камеры сгорания. – Горелочную трубу держат четыре винта. – Перед монтажом проверьте расстояние между электродами розжига и
ионизации. – Проверьте герметичность газа.
Настройка давления газа котла Гризли КЛО
– С помощью манометра измерьте в точке замера на газовом клапане входное
давление газа.
– Оно должно быть не менее 1,8 кПа.
– После замера затяните винт и проверьте герметичность точки измерения.
– Давление на форсунки замеряется прямо на коллекторе горелки.
– Запустите котел в работу.
– Перед измерением давления газа на выходе, нужно подождать, чтобы
давление выровнялось.
– Переключатель мощности на панели управления установите на два пламени
– максимальная мощность
– Измерьте давление газа на форсунки и сравните величину с таблицей в
инструкции котла.
– Настройте давление газа при макс. мощности гайкой на модуляторе
клапана SIT 843.
– Когда невозможно достигнуть желаемой величины давления с помощью
настройки гайкой, надо увеличить давление пластмассовым винтом под
заглушкой на клапане SIT 840.
– Переключатель мощности на панели управления установите на одно пламя –
минимальная мощность.
– Отверткой настройте давление при мин. мощности на модуляторе клапана
SIT 843.
– Затяните винт в точке измерения и проверьте герметичность.
Розжиг газа – неисправности котла Protherm Grizzly
Если не зажигается запальная горелка, на панели загорается красная
лампа.
Неисправность: не идет искра
Проверить:
– Сигнал автоматики и регулятора. – Питание на автоматике розжига. – Кабель поджига.
Если пламя появится, но в течении 50 сек. горелка погаснет и загорится
красный сигнал, нужно проверить ионизационный ток, электрод и кабель.
Также проконтролировать подключение котла в питанию. Если неисправность
остается, замените автоматику поджига.
Для сброса ошибки нажмите кнопку RESET на панели управления.
Неисправность: искра идет, но горелка не зажигается
Проверить:
– Давление газа на входе. – Настройку мин. мощности. – Подключение кабеля на газовые клапаны. – Катушки газового клапана. – Горелку поджига – фильтр. – Расстояние между электродами розжига (3 – 4 мм).
При необходимости отапливать большие жилые или промышленные объекты приходится выбирать мощное оборудование, работающее на газе. В основном это чугунные котлы напольного типа, учитывая немалый вес устройства и габариты.
Современное котельное оборудование работает практически в любых отопительных сетях закрытого типа со сложными гидравлическими условиями. Система защиты от перегрузок в электросети защищает оборудование от перепадов напряжения. Есть еще ряд преимуществ обеспечивающих популярность котлов такого типа:
