Цена экономии: электрический котел отопления в частном доме

Котёл электрический отопительный – это самая лучшая альтернатива газовому котлу. Разумная цена, низкие требования, связанные с монтажом электрического котла, дают возможность производить установку оборудования в высотных или частных домах. Как выбрать электрокотёл для отопления дома, цена которого наиболее оптимально подойдет именно вам? Какие функции электрического котла отопления пользуются наибольшим спросом и на что обратить внимание при выборе?

Основные параметры, на которые нужно обращать внимание такие:

  • Вид нагрева теплоносителя.
  • Количество контуров.
  • Варианты подключения к электрической сети.
  • Мощность.

Данные четыре параметра дают возможность точно выбрать модель электрического котла для отопления, которая наиболее полно будет соответствовать потребностям хозяев и техническим условиям квартиры или частного дома.

Как выбрать двухконтурный электрокотел

Выбор электрического котла для частного дома должен начинаться с выбора количества контуров. От этого зависит то, для чего будет использоваться котел. Двухконтурные устройства могут параллельно обогревать воду и теплоноситель. Установка двухконтурного котла дает возможность обойтись без уже традиционных колонок, водонагревателей и т. д. Подбирая электрический котел с двумя контурами, нужно

обратить внимание на такие моменты:

  1. Способ обогрева воды. Есть электрические котлы, которые могут нагревать воду для бытовых целей проточным способом. Это оборудование по цене экономически невыгодно ставить в частных домах. При этом температура воды значительно зависит от множества факторов: время обогрева, число открытых кранов, давления воды в системе и т.д. Наилучшим вариантом будет выбор накопительного электрокотла. Горячая вода проходит в специальную емкость оборудованную теплоизоляцией. В данном случае устройство работает по принципу обычного водонагревателя, создавая постоянный доступ к нагретой воде.
  2. Нагреватель. Двухконтурные электрические котлы для горячего водоснабжения и отопления частного дома бывают инверторного и электродного типа, и при этом осуществлять обогрев теплоносителя при помощи ТЭНа. С учетом выбранного элемента обогрева будет зависеть экономичность устройства, его цена и иные эксплуатационные показатели.
  3. Время обогрева воды. В накопительных электрических котлах время обогрева воды зависит в полной мере от объема установленной емкости. Таким образом, чтобы обогреть резервуар объемом в 50 литров необходимо примерно полчаса. Выбор проточного отопительного котла зависит от пропускной возможности оборудования, а именно от времени обогрева воды. Для небольшой семьи этот показатель обычно равняется 7-9 литрам в минуту.

Бытовые двухконтурные электрокотлы отопления изготавливаются напольные и настенные. Некоторые устройства малой мощности могут подсоединяться к обычной электрической сети.

Как выбрать одноконтурный электрокотел

В отличие от двухконтурных устройств, к электрическому котлу, где находится один контур, предъявляются совершено иные требования. Потому что электрические котлы отопления с одним контуром не используются для обогрева ГВС, главные параметры выбора значительно отличаются.

  1. Электрические котлы отопления частного дома с одним контуром могут различаться по типу подсоединения к электросети. Так, есть котлы, работающие от сети в 220 Вольт и в 380 Вольт. Для вторых необходимо разрешения на повышенное потребление энергии и прокладки отдельной магистрали.
  2. Тип обогрева теплоносителя. Для бытовых устройств низкой производительности применяются ТЭНы, для мощных устройств отопления для нагрева устанавливают специальные электроды или индукционную катушку.
  3. Вид применяемого теплоносителя. Некоторые виды электрических котлов отопления не могут использовать в роли отопительной жидкости воду. Для электродного устройства необходимо использовать антифриз.
  4. Комплектация котла. Как правило, одноконтурные котлы поставляются в полной комплектации и не нуждаются в установке дополнительных устройств. Для удобства можно купить модель, где возможно управление дистанционно, но цена будет немного выше.

Как правило, одноконтурные электрокотлы отопления имеют большую мощность, нежели двухконтурные устройства, потому что энергия не затрачивается на обогрев воды.

Проточные электрокотлы

Способ работы проточного электрического котла отопления частного дома основан на обогреве теплоносителя с помощью прохождения сквозь специальный резервуар, где расположен нагревательный элемент. Проточные котлы имеют автоматику, предотвращающую перегрев в случае отсутствия циркуляции или попадания воздуха в систему. Выбор котла зависит от таких параметров:

  1. Автоматика — бывает встроенной (устанавливается для настенных моделей) или подвесной, (используется для напольных моделей).
  2. Функциональность. При покупке котла нужно учитывать возможности его монтажа при каскадной схеме подсоединения, оборудования комнатными термостатами и возможность установить иметь программирующие функции.
  3. Комплектация. В обычном наборе поставляется электрокотел с насосом и расширительной емкостью, все вспомогательное оборудование можно заменить по индивидуальному желанию хозяев.
  4. Мощность. Необходимую мощность рассчитывают по специальной формуле. Обычно нужно сделать запас примерно в 10% от необходимой мощности, если приобретается двухконтурное устройство.

Есть ряд общих требований, предъявляющихся ко всем проточным устройствам. Это: производительность, тип обогрева теплоносителя и вариант подсоединения к сети, и количество контуров. Данные показатели являются решающими.

Как определить производительность электрокотла

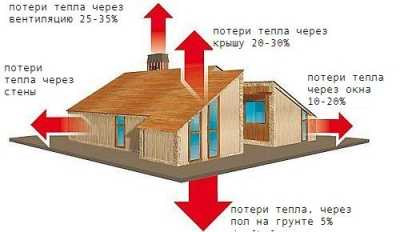

Расчет и выбор мощности котла для частного дома по площади здания происходит при помощи специальной формулы.

Рассчитать производительность можно такими способами:

  1. Использовать специальный калькулятор. На многих сайтах находятся специальные калькуляторы, которые дают возможность сделать точные вычисления, учитывая наличие вентиляции, высоту потолка, наличия ГВС и количества этажей.
  2. Изучив инструкцию. Изготовители котлов отопления для удобства зачастую приводят одновременно два коэффициента. Первый – количество создаваемой энергии, другой на общую площадь. Этих параметров вполне хватает.
  3. Подсчитать самому. Сделать расчеты производительности можно, используя формулу:

W=SxWуд / 10 м²

Где:

  • W – номинальная мощность котла.
  • S – общая площадь дома.
  • Wуд – удельная мощность. Данный показатель зависит от региона, где находится дом.

Однофазные электрокотлы

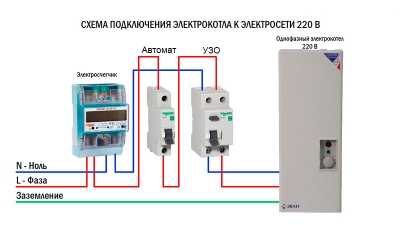

Это, как правило, бытовые электрические котлы 220 Вольт. Для подсоединения однофазного котла достаточно обычной сети в 220 Вольт. Особенностями этих устройств являются:

  • Возможность эксплуатации от простой сети.
  • Принцип эксплуатации мало чем отличается от какого-то обогревательного устройства.
  • Однофазный котёл имеет малу мощность 6-12 кВт, этого хватает для отопления 2-х или 3-х комнатной квартиры.
  • Многие однофазные модели работают по принципу косвенного обогрева теплоносителя. В роли источника тепла установлен ТЭН.
  • Монтаж однофазного устройства не требует разрешений. Он расценивается как обычное устройство, однотипное с водонагревателем.

Покупка электрического устройства, который работает от 220 Вольт, окупается по цене в случае необходимости в обогреве здания размером до 100 кв. м.

Трехфазные электрокотлы

Все котлы с мощностью больше 12 кВт могут подсоединяться к сети 380 Вольт. Это трехфазные устройства, отличающиеся производительностью и при этом бесшумностью и компактностью. Трёхфазные котлы, как правило, изготавливаются двух видов:

Электродные – процедура обогрева происходит за счет действия тока на сам теплоноситель. Достоинством этого оборудования является быстрота нагрева теплоносителя.

Индукционные – обогрев происходит благодаря образованию магнитного поля. Сердцевина устройства представляет медную обмотку, наподобие трансформатора. Но цена показателя расхода энергии здесь не самая экономичная.

Чтобы подсоединить трехфазное устройство нужно сделать отдельную магистраль с током в 380 Вольт. Для частного дома взять это разрешение очень просто. Сложней оформить разрешение на переоборудование квартиры.

Особенности эксплуатации электрокотлов

Водонагревательное электрическое оборудование продолжает быть наиболее безопасным типом котлов отопления. Риски эксплуатации, как правило, относятся к использованию электричества и почти сведены к минимуму благодаря установке специальной автоматики. Но есть некоторые правила безопасной эксплуатации и устройства электрокотлов и котельных, которые предусматривают выполнить такие работы при монтаже устройств:

Автоматы выключения электричества. Агрегат обязан непременно подсоединяются напрямую к электросчетчику. В роли дополнения непременным является использование УЗО. Что дает возможность быстро отреагировать, как на короткое замыкание в электросети, так на некоторые перепады напряжения в сети и выключать снабжение электроэнергии установленного устройства.

Заземление – это обязательное условие для монтажа электрического отопительного водонагревательного устройства.

Группа безопасности электрокотла. К этой группе безопасности относятся: воздухоотвод (не допускает скопления воздуха в системе), манометр (дает возможность проконтролировать показатели давления), клапан предохранения (используется для снижения давления в системе).

Система управления и автоматика. Контроль над процессом работы электрического котла является немаловажной составляющей устройств отопления, тем более, у мощного агрегата, который используется для отопления больших помещений. Автоматика устройства контролирует режим температуры, подает сигнал на отключение подачи электросети. От отлаженной работы автоматики будет зависеть производительность и экономичность агрегата. Импортные производители огромное внимание уделяют именно контролю оборудования и автоматической системе.

Требования по установке и эксплуатации электрического котла дают возможность использовать устройства для осуществления отопления квартиры в многоэтажном доме. С условием выполнения мер безопасности, вид отопления от электрических устройств является не таким опасным, нежели от газовых или твердотопливных котлов.

Ну и в конце, преимущества и недостатки электрокотлов

Преимущества такие:

  • Автономность работы. Устройства могут работать в абсолютно автономном режиме, для управления не требуется постоянный контроль человека. Контроль над сохранением режима температуры можно производить при помощи установленных термодатчиков. Также есть возможность делать управление электрическим котлом с контроллером управления с помощью сети Интернет.
  • Компактность и бесшумность. При работе электрические устройства почти не издают посторонних шумов. Даже индукционные устройства очень компактны и, их можно установить даже на кухне.
  • Функциональность. Некоторые виды котлов могут реагировать на изменения температуры окружающей среды, задавать наиболее оптимальный режим обогрева и даже подсоединятся к сети Интернет.

Есть и некоторые недостатки. А именно он один, цена электроэнергии. Если рассчитать расходы, которые связаны с платой за коммунальные услуги, выходит, что электрический котел обходится, в отличие от газового оборудования примерно в 2 раза больше. Но с условием невозможности провести газ, все-таки, электрический котел является самой приемлемой альтернативой.

Оцените статью: Поделитесь с друзьями!

kotel.guru

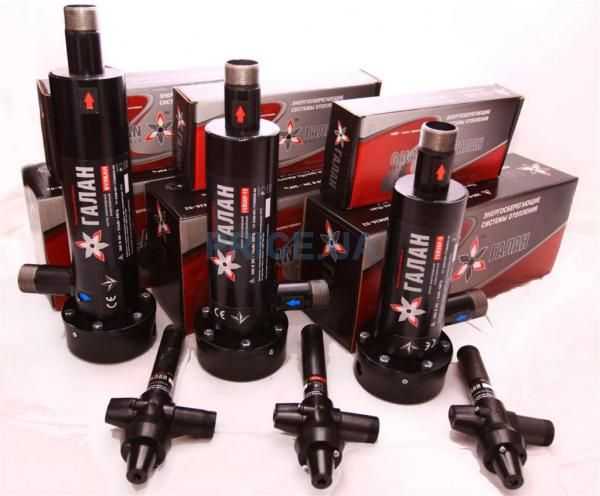

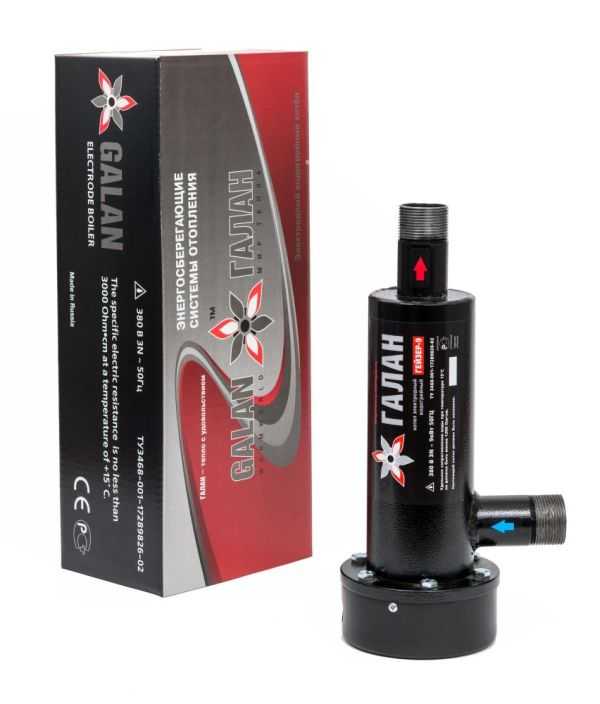

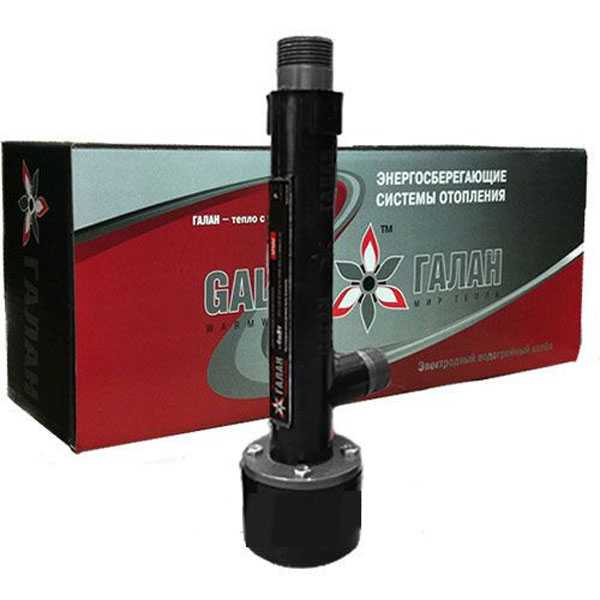

Электрические котлы Галан для отопления частного дома

Фирма Галан начала специализироваться на отопительных котлах в 1992 году, применяя в своей работе нормативы, которые предъявляются к технике военного образца. Благодаря такому опыту, фирма смогла наладить производство совершенно новой продукции – электрических проточных котлов, работающих на электродах, ионизирующих теплоноситель.

Самую большую популярность у покупателей завоевали котлы Галан, которые принадлежат к семействам Гейзер, Вулкан и Очаг. Они ориентированы на то, чтобы с максимальной эффективностью обогревать помещения самого разного назначения: от малогабаритных квартир до огромных развлекательных комплексов.

Котлы фирмы Галан (которые зачастую ошибочно называют Галант) отличаются присутствием немецких автоматических устройств, отличающихся качеством и точностью. Использование на оборудовании инновационных инженерных решений способствует тому, что котлы гарантируют абсолютную безопасность как от возгораний, так и от поражений электротоком. Котлы рассчитаны на то, чтобы круглые сутки работать в течение очень долгого периода. Чтобы при отключении питания зимой оборудование не пострадало, фирма разработала специальный антифриз, замерзание которого наступает только в том случае, если температура упадет до отметки в минус 40 градусов.

Достоинства котлов Галан

Если взглянуть на общие показатели технической и экономической эффективности, то можно сделать верный вывод, согласно которому цена отопления квадрата комнаты, а также все прочие параметры у котлов Галан, значительно превосходят данные значения у конкурентов. В качестве основных преимуществ этого отопительного оборудования  можно выделить:

  • Специальная конструкция нагревателя способствует минимизации расходов на отопление;
  • Нагреватель находится в плотном контакте с теплоносителем, благодаря чему достигается надежная и безопасная работа;
  • Эксплуатационный период;
  • Минимальная масса при аналогичных габаритах;
  • Легкость работы и монтажа;
  • Максимальное количество электроэнергии переходит в тепло;
  • Минимальные показатели тепловой инерционности способствуют тому, что котлы оказываются максимально экономичными;
  • Теплового барьера между слоем нагрева и основой просто нет, благодаря чему удается повысить главные параметры оборудования, среди которых КПД, управляемость и прочие. Одновременно с этим, номинальный показатель мощности снижается примерно на 15 процентов.



dearhouse.ru

Котел электрический для отопления дома: как выбрать?

Рассматривая варианты отопления своего дома, можно обратить внимание на котел электрический. Он более прост в установке, как в монтажном, так и в «бюрократическом» смысле (на него нет необходимости «добывать» разрешение на установку). Отсутствуют такие черты характера, как «взрывоопасность» и «недержание газа». Но вот в отношении мощности электрического ввода в дом он требователен. Ведь для отопления дома площадью 250-300 м2 понадобится мощность не менее 25 кВт.

Как правильно подобрать электрический котел?

Трехфазныйэлектрический котел отопления

Газовые котлы — оптимальный выбор отопительных приборов с точки зрения экономичности (газ является самым дешевым энергоносителем) и автоматизации процесса отопления. Но в случае отсутствия магистральной трубы возле дома, трудностей с получением разрешения на установку и эксплуатацию оптимальным выходом из ситуации может стать котел электрический, жидкотопливный или твердотопливный. Разберемся более подробно с электрическим типом устройства отопления.

Преимущества электрических котлов

Электрические котлы отопления надежны, неприхотливы в работе, работают бесшумно и без отходов «производства». Они не «требуют» к себе постоянного внимания и отдельного помещения для установки, как твердотопливные или даже котлы на жидком топливе. Для таких котлов характерны также малый размер, невысокая цена, безопасность эксплуатации, отсутствие дымохода, отсутствие вредных выбросов (экологичность) в процессе эксплуатации. Напряжение питания котлов небольшой мощности (до 12 кВт) может быть как 220 В так и 380 В. Котлы большей мощности уже все имеют трехфазную систему питания 380 В. Отопление загородного дома электрическим котлом малой мощности, например, можно без согласования с поставщиком электроэнергии.

Внимание! Установка и эксплуатация нагревательного оборудования большой мощности (более 10 кВт) осуществляется после получения согласия и разрешения от энергоснабжающей организации! Подводящая линия может быть просто не рассчитана на такую мощность!

Электрические котлы отопления по типу нагрева воды делятся на:

  • ТЕНовые;
  • Электродные.

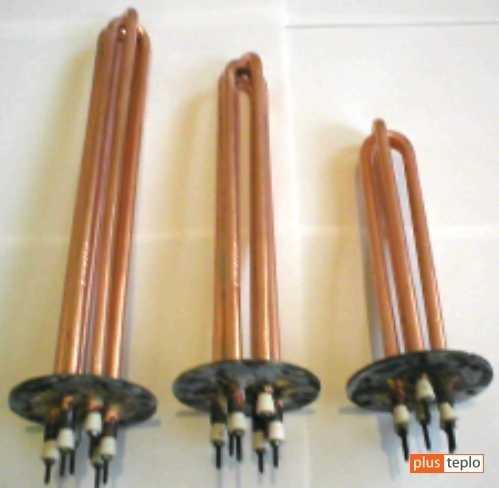

Нагревательный элемент ТЕН

Вообще, при сравнении различных типов котлов (твердотопливных, газовых, электрических, жидкотопливных), можно сделать вывод: все они структурно подобны (подключаются к одинаковым системам отопления, используют циркуляционный насос, расширительный бак и пр.), а отличаются только конструкцией теплообменника и принципом преобразования различных видов энергоносителей в тепловую энергию!

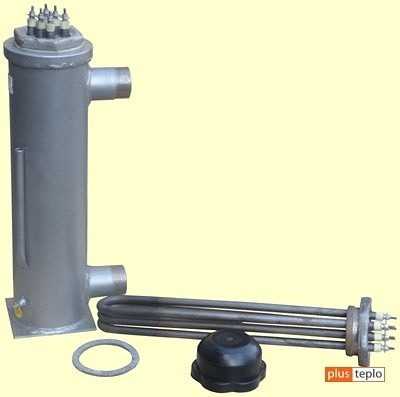

ТЭНовый котел

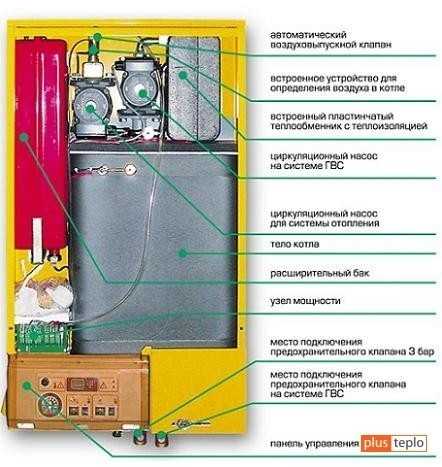

Устройство котла

Котел электрический, использующий ТЕНы как нагревательные элементы, имеет простую и «очевидную» конструкцию. Он состоит из теплообменника и блока управления и автоматического регулирования. В качестве теплоносителя в таких котлах обычно используется вода. При необходимости и после изучения технической документации на котел можно использовать незамерзающие жидкости — антифризы.

Котел электрический

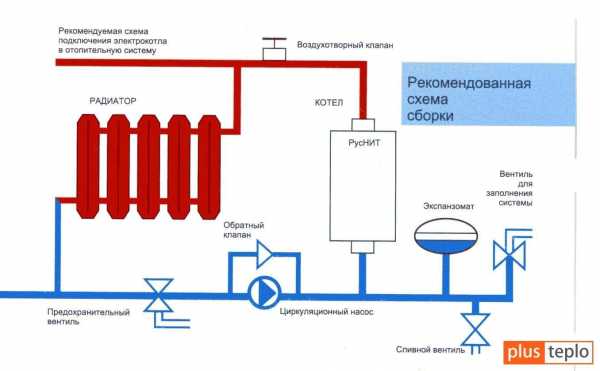

Принцип действия и схема подключения

Вода проходит через теплообменник, где ей ТЕН (ы) передают тепловую энергию. Далее теплоноситель (вода) по трубам системы отопления поступает в радиаторы, где и отдает тепло окружающему их воздуху.

Устройство электрического котла отопленияСхема подключения котла электрического в систему отопления

Функциональность электрических котлов

Проточный электрический котел обычно имеет один контур нагрева теплоносителя, но… С его помощью можно организовать в доме или квартире горячее водоснабжение для хозяйственных нужд. Обычный котел в «одиночку» с такой задачей не справится. Поэтому для получения горячей проточной воды используется специальный бойлер косвенного нагрева, через теплообменник которого циркулирует вода из системы отопления.

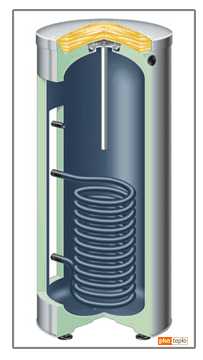

Бойлер косвеного нагрева

Рабочий объем таких бойлеров косвенного нагрева колеблется в пределах от 80 до 1000 литров. Соответственно величине объема изменяется и время нагрева воды в таком бойлере от 15-30 минут до нескольких часов. Эта «временная» величина зависит еще и от мощности отопительного котла и мощности (площади поверхности) нагревательного змеевика в нем.

Схема подключения бойлера косвенного нагрева к системе отопления

По способу подключения котлов к системе отопления различают:

  • котлы с нижним расположением входного и выходного патрубков;
  • котлы с нижним расположением входного патрубка и верхним выходным патрубком.

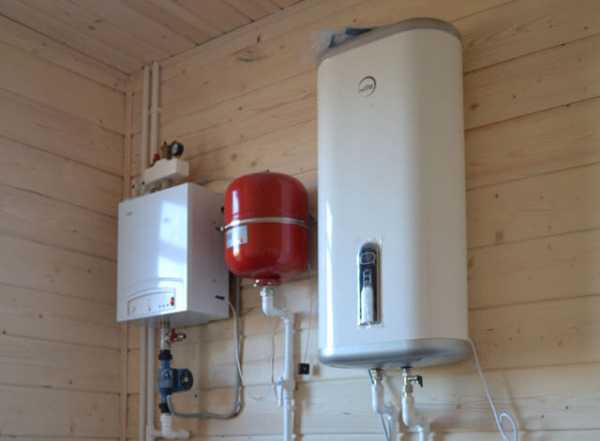

Двухконтурные котлы электрические

Электрический котел отопления может иметь два контура для нагрева воды: первый используется для системы отопления, второй для обеспечения горячей воды в доме. При этом контуры такого котла могут работать независимо друг от друга. Например, для чего включать отопление в летний период? А горячая вода в доме нужна практически постоянно – контур ГВС это обеспечит!

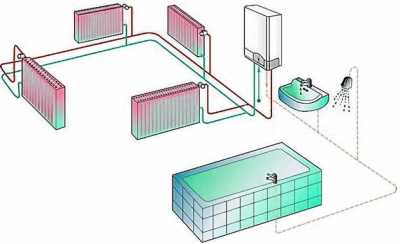

Двухконтурный электрический котел

Котлы отопления электрические двухконтурные обычно уже укомплектованы двумя термонагревателями, расширительным баком, системой безопасности (предохранительным клапаном и воздухоотводчиком), системой автоматики и циркуляционным насосом. Подключать такие котлы рекомендуется с качественным заземлением и устройствами защитного отключения (УЗО).

Электродный электрический котел

Электродный котел относится к группе агрегатов прямого действия — в нем нет нагревательного элемента. А нагрев теплоносителя происходит в процессе протекания электрического переменного тока с частотой 50 Гц через теплоноситель, который является электролитом из-за находящихся в нем солей. Нагрев происходит из-за хаотичного движения ионов жидкости от анода к катоду с частотой 50 колебаний в секунду (50Гц). Это «принудительное» движение ионов приводит к увеличению температуры самого теплоносителя (воды). То есть «проводник» благодаря своему сопротивлению нагревается при прохождении по нему электрического тока (Забыли? Идем в школу!..)

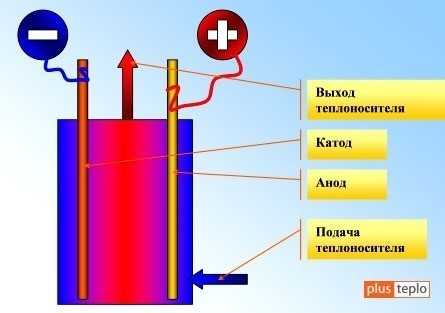

Принцип действия электродного котла

Это интересно! «Качество» нагрева теплоносителя будет зависеть от концентрации примесей в нем. Кроме этого, в такой системе явления электролиза (разложения воды на водород и кислород) не наблюдается, так как через теплоноситель проходит не постоянный, а переменный ток, который «меняет местами» анод и катод 50 раз за секунду.

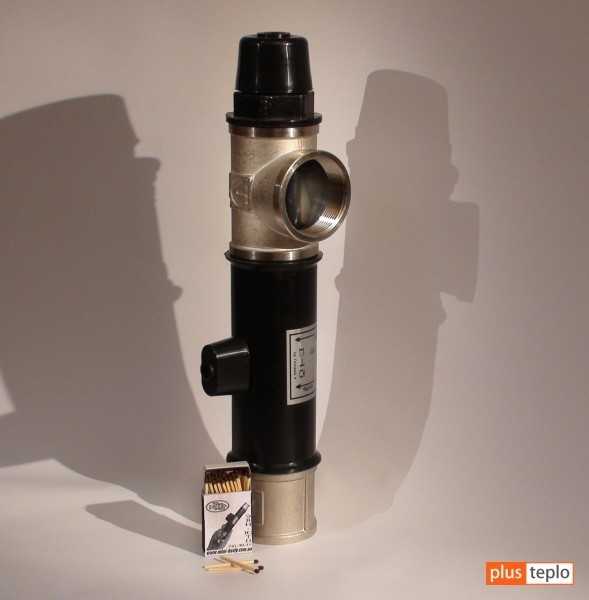

Электродный мини-котел ЭВН-2,5 кВт

Преимущества и особенности электродных котлов

  • Высокий коэффициент полезного действия (КПД) до 96-98%. Аргументируется простотой конструкции и минимизацией тепловых потерь.
  • Отсутствие проблемы «сухого кода» — работы котла на «перегрев» при вытекании теплоносителя и з системы отопления. В случае возникновения такой ситуации электродный котел просто перестанет функционировать из-за размыкания электрической цепи и не создаст аварийной ситуации.
  • Потребляемая мощность электродного котла зависит от температуры теплоносителя. Более низкая температура теплоносителя соответствует более низкому энергопотреблению. Режим номинального энергопотребления устанавливается при температуре теплоносителя в сисетеме75ОС. Превышение этого значения температуры приводит к повышению потребляемой мощности котла.
  • Электродные котлы обладают меньшей инертностью, что позволяет более динамично и оперативно изменять температуру в системе, используя управляющую автоматику.
  • Такие котлы не чувствительны к перепадам напряжения в сети — эти «скачки» просто влияют на изменение мощности, а не работоспособность устройства.
  • Супер-малые габариты котлов.
  • «Требовательность» таких котлов к качеству теплоносителя!

Осторожно! Внимание! Отопление электрическим котлом электродного типа возможно только при наличии КАЧЕСТВЕННОГО ЗАЗЕМЛЕНИЯ! Установка устройств защитного отключения (УЗО) для таких котлов нецелесообразна из-за высоких токов утечки.

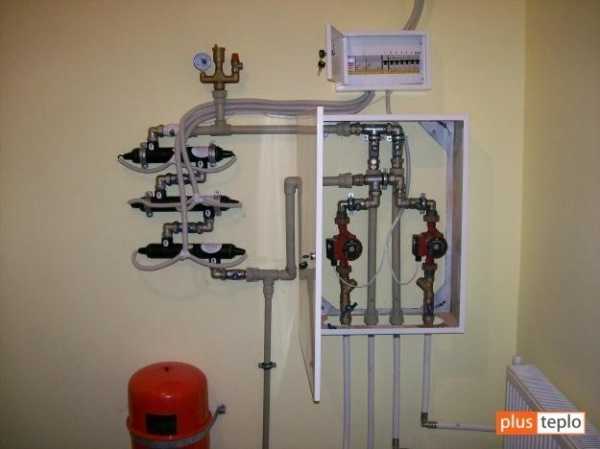

Способы монтажа электродных котлов

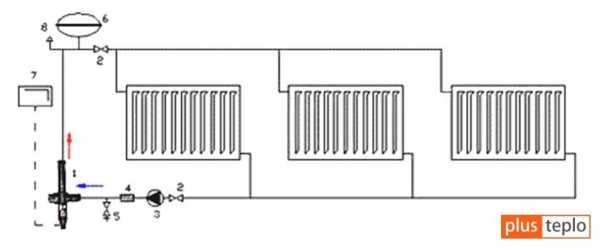

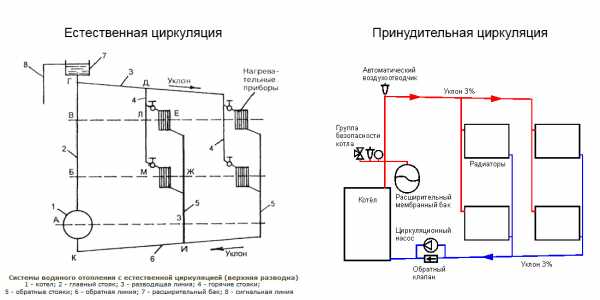

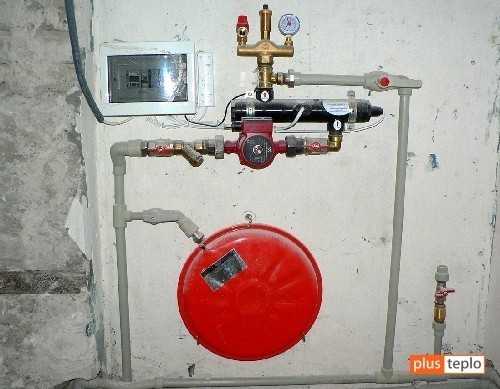

Электродные котлы устанавливаются в системы с естественной циркуляцией теплоносителя ( подъем до 20м) и с принудительной циркуляцией.

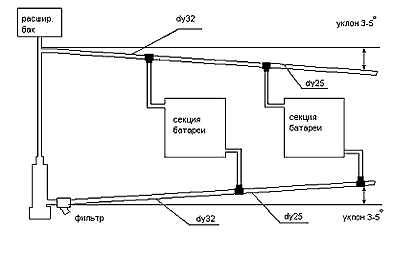

Система отопления с естественным движением теплоносителя и электродным котломПодключение в систему с циркуляционным насосом электродного котла отопления

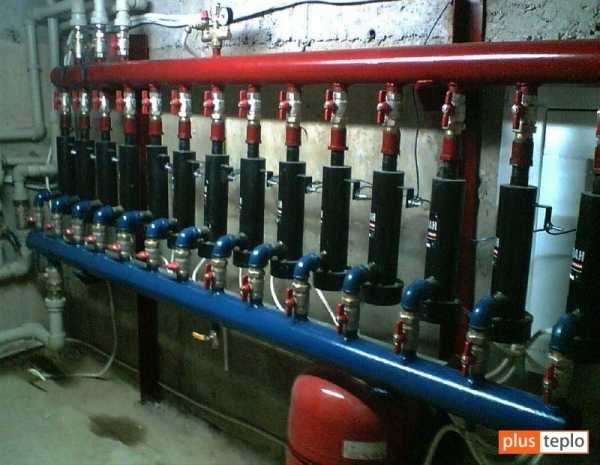

При необходимости возможны варианты последовательного и параллельного подключения таких электродных котлов.

Ступенчатое подключение в систему электродных котловПараллельное подключение в систему электродных котловПодключение в систему электродного котла отопления

Как выбирать котел электрический?

  1. Если Вы ищете электрический котел для отопления дачи или дома, то вначале следует определиться с его типом и функциональностью. Это будет ТЕНовый или электродный, одноконтурный или двухконтурный электрический котел отопления.
  2. Далее определяется необходимая мощность котла из расчета 1 кВт на 30 м3 отапливаемого помещения. При использовании двухконтурного котла с предполагаемым активным режимом использования горячей воды мощность котла необходимо выбирать с запасом.
  3. К однофазной линии электроснабжения может быть подключен котел мощностью до 6 кВт. Если качество электропроводки хорошее можно выбирать котел мощностью до 12 кВт при напряжении питания 220 В. Для установки более мощного котла электрического необходима сеть трехфазного тока 380 В.

Обратите внимание! Некоторые модели котлов предполагают два варианта подключения 220/380 В. И все же перед покупкой уточните предельную допустимую потребляемую мощность для Вашего дома.

  1. Когда Вы установите электрические котлы отопления расход электроэнергии следует «ожидать» существенный. С целью экономии «недешевой» электроэнергии при использовании котлов большой мощности их делают с возможностью ступенчатого регулирования мощности, что позволяет использовать только часть мощности котла в весенний или осенний период. Оптимально такая функция реализована в котлах с программируемыми автоматическими блоками управления.
  2. Выбирайте электрический котел для отопления дома, соответствующий необходимой мощности и укомплектованный циркуляционным насосом, расширительным бачком, группой безопасности. Для комфортного управления может стать полезным и выносной программатор.
  3. Важно! Уделите особое внимание наличию у котла оборудованной системы безопасности, которая защищает котел от падения или превышения давления теплоносителя в системе, от перегрева. Наличие фильтра, очищающего теплоноситель, также может быть полезным.

Итак, выберите «правильный» электрический  котел! И будьте в тепле и с горячей водой.

plusteplo.ru

Промышленные электрокотлы большой мощности – какие они бывают, плюсы и минусы

электрокотел промышленного типа
    Содержимое:
  1. Виды промышленных электрокотлов
    1. Паровые котлы
    2. Водогрейные электрокотлы
  2. Как выбрать электрокотел для производства
    1. Расчет и подбор котла
    2. Производители котлов
  3. Требования к промышленной котельной
    1. Электробезопасность котельной
    2. Требования к воде для электрокотлов

Паровые и водогрейные промышленные электрокотлы большой мощности, предназначены для обогрева и горячего водоснабжения производственных и сельскохозяйственных объектов. Котельное оборудование, также используется для обогрева коттеджных и загородных поселков.

Виды промышленных электрокотлов


По техническим характеристикам, промышленные электрокотлы, классифицируют на несколько групп. Отличия связаны с принципом нагрева, функциональными возможностями и внутренним устройством. Основная классификация, связана с продуктом, получаемым в результате работы:

  • Электрический паровой котел – производной является перегретая вода. В зависимости от конструкции и внутреннего устройства, потребитель получает влажный или сухой пар.
  • Водогрейный котел – работает как обычное котельное оборудования, подогревая воду до температуры не выше точки закипания. Котел устанавливают там, где нет необходимости в получении пара, для подключения к традиционным системам водяного отопления и ГВС.

У каждого типа котельного оборудования, есть свои сильные и слабые стороны, которые имеют значение при подборе подходящего прибора.

Электрические паровые котлы


Электрические паровые котлы для промышленных объектов, используют принцип повторного перегрева теплоносителя. Фактически, это означает, что теплоноситель нагревается дважды, прежде чем поступит в систему отопления.

Используется следующий принцип теплообмена в паровых котлах:

  • Вода перегревается выше температуры кипения, до 130°С, что приводит к усиленному парообразованию.
  • Пар направляется в специальный коллектор, где частички жидкости собираются и отсеиваются.
  • Сухой пар, направляется на повторный нагрев.

паровой котел

Двойной нагрев пара, приводит к увеличению давления в теплообменнике. На выходе, параметры составляют от 0,01 Мпа до 0,55 Мпа. По предварительному заказу, возможно увеличение параметров до 0,8 Мпа. По этой особенности, паровые электрокотлы, также называются теплогенераторами высокого давления. Их эксплуатация оправдана в случае необходимости получения сухого и влажного пара, для предприятий средней площади.

Промышленные водогрейные электрокотлы


Применение водогрейных электрокотлов для отопления производственных помещений, целесообразно для тех предприятий, где отсутствует потребность в паре. Нагрев теплоносителя, осуществляется до 95-98°С. Вода, нагреваясь, создает небольшое давление в системе отопления. По этой причине, водогрейное котельное оборудование, называют котлами низкого давления.

Для промышленных целей, используют три типа электрокотлов:

  1. Индукционные.
  2. ТЭНовые.
  3. Электродные.

водогрейный котел

В первых двух случаях, используется принцип косвенного нагрева теплоносителя. В индукционных электрокотлах, нагрев осуществляется благодаря использованию электромагнитной катушки, в ТЭНовом аналоге, подогрев выполняется поверхностью трубчатого нагревателя.

Электродные котлы промышленного типа, встречаются реже, но расходуют электричества меньше, приблизительно на 40%. Парогенератор с электродами, выпускает компания КЭП.

Для увеличения энергоэффективности промышленных электрических водогрейных котлов большой мощности, требуется установка дополнительного оборудования: циркуляционных насосов, бойлера косвенного нагрева и т.п.

Как выбрать электрокотел для производства


Выбор котла для электро-отопления, основывают на нескольких важных параметрах:
  • Принцип нагрева – индукционные приборы, стоят дороже, приблизительно на 10-15%, чем ТЭНовые аналоги. Но, недостаток последних, быстрый выход из строя трубчатого нагревателя.
    В условиях постоянной эксплуатации, даже при установке системы фильтрации и водоподготовки, срок службы ТЭНа не превышает 5-7 лет. Индукционный нагреватель, проработает в 3-4 раза дольше. Дешевле всего стоят, электродные котлы.
  • Количество контуров – электрические котельные, работают для ГВС и отопления помещений промышленных предприятий. Возможность приготовления бытовой горячей воды, есть у двухконтурных нагревателей.
    Одноконтурные модели, подключаются к ГВС через бойлер косвенного нагрева. Для промышленного применения, устанавливают накопительные емкости с вместимостью в несколько тысяч литров.
  • Экономичность – промышленные электрокотлы для отопления промышленных зданий, индукционного типа и оснащенные ТЭНовыми нагревателями, по расходу электричества, практически не отличаются. ТЭНовые модели, требуют больше вложений во время эксплуатации.
  • Сборка – производство котлов выполняет несколько отечественных и зарубежных компаний. Не все теплогенераторы, имеют одинаковое качество сборки и надежность. Предпочтение стоит отдать проверенным временем маркам.




Преимущество ТЭНовых и индукционных котлов, возможность подключения к энергосберегающим промышленным отопительным системам. Во время сезонной остановки производства, устанавливается режим антизамерзания, при котором, котел, автоматически поддерживает нагрев теплоносителя в пределах 10-15°С.

Расчет и подбор котла


Расчет электрокотла для промышленного здания, выполняет исключительно грамотный инженер теплотехник. При вычислениях учитывают следующие параметры:
  • Теплопотери – обязательно осуществляется аудит здания на предмет возможных теплопотерь. После исследования, расписываются мероприятия по уменьшению потерь тепла. По результатам, высчитывается необходимая тепловая мощность отопителя.
  • Затраты электроэнергии – каждому промышленному производству, выделяют лимит электроэнергии. После проведения расчетов производительности котла, рассчитывают, какая модель подходит для отопления, без превышения установленного предела. Учитывают необходимость дополнительного оборудования в электроэнергии. Может потребоваться увеличить лимит, установленный компанией энергосбыта.

Котлы с двумя контурами, в промышленных целях применяются крайне редко. Для горячего водоснабжения, устанавливают отдельный бойлер или проточный водонагреватель. При необходимости, используют накопительную емкость косвенного нагрева, подключая ее непосредственно к системе отопления.

Производители промышленных котлов


Желая сэкономить на покупке электрокотла для обогрева промышленного предприятия, некоторые заказчики, допускают ошибку, приобретая котельное оборудование низкого качества.

Технология изготовления промышленных электрокотлов, достаточно сложная. Соблюдение поэтапной сборки, возможно только в заводских условиях. «Самопальные» устройства, в лучшем случае, проработают несколько лет, после чего выйдут из строя, в худшем, приведут к возникновению пожара.

Приобретать стоит исключительно заводскую продукцию надлежащего качества. Судя по опыту эксплуатации, высокое качество сборки и надежность, отличает электрические котлы следующих марок:

  • Attsu – итальянский производитель, специализируется на изготовлении промышленных парогенераторов. Максимальная производительность, 3 мВт. Котлы Attsu, оснащаются микропроцессорным контроллером. Допускается возможность каскадного подключения нескольких приборов, с целью увеличения мощности.
  • STEAM ELMO – парогенераторы, с высокой производительностью пара. Можно выбрать модель, способную вырабатывать до 5000 кг пара/час. Котлы STEAM ELMO, устанавливаются в блочно-модульные котельные. Максимальное увеличение продуцирования пара, до 20000 кг/час.
  • КЭП – парогенераторы, с максимальной производительностью 250 кВт. Котлы электродного типа, с максимальной температурой нагрева, до 160°С. КЭП – это отечественные электрокотлы, отличающиеся высокой экономичностью.
  • ЭВАН Профессионал ЭПО – в модельный ряд, входят котлы, типоразмеров от 36 до 240 кВт. ТЭНовый водонагревательный котел, проточного типа. Преимущество котельного оборудования ЭВАН Профессионал ЭПО – микропроцессорное управление, автоматическая защита, предотвращающая выход из строя автоматики, при перепадах напряжения и во время короткого замыкания.
  • ZOTA Prom – еще один отечественный ТЭНовый электрокотел, работающий на нагрев теплоносителя, без возможности производства пара. Максимальная производительность модельного ряда, 400 кВт. Производит 9 м³ горячей воды в час. В ZOTA Prom, установлены трубчатые нагреватели из нержавеющей стали, диаметром 13 мм.
  • ACV E-tech P – немецкий котел, бельгийской сборки. Электрокотёл, использует проточный метод нагрева. Максимальная производительность, 260 кВт. В серии представлены одноконтурные и двухконтурные котлы. Внутри электрокотла ACV E-tech P, вмонтирована накопительная емкость с максимальной вместимостью почти 400 л. Удобный электрокотел для отопления дома большой площадью и приготовления горячей воды.
  • Savitr PROF и MAX – отопительные котлы с одним и двумя контурами, предназначенные для комфортного обогрева помещений, с максимальной площадью до 2400 м². Котлы Savitr PROF и MAX, это оптимальное решение для обогрева автомастерских и небольших производственных цехов. Продукцию выпускает российский концерн с одноименным называнием.
  • Интоис Оптима – ТЭНовый электрокотел, предназначенный для подключения к системам отопления в жилом и промышленном секторе. При производстве российских котлов, применяются инновационные технологии, обеспечивающие высокую безопасность эксплуатации и длительный срок службы. Интоис Оптима – это электрически котел нового поколения.
  • НЕВСКИЙ класса «Промышленный» – еще одна ТЭНовая модель электрокотла, изготовленная российским заводом. Максимальная отапливаемая площадь 5000 м². Электрокотел НЕВСКИЙ класса «Промышленный», подключается к микропроцессорному контроллеру, управляется дистанционно и имеет многоуровневую систему защиты.

Водогрейный котел и парогенератор подбираются в каждом конкретном случае, отдельно. В зависимости от условий эксплуатации, выбирают электродный или ТЭНовый электрокотел. Отечественные котлы, не уступают относительно качества и надежности, даже именитым европейским моделям.

Требования к промышленной котельной с электрокотлом


Правила безопасной эксплуатации электрических паровых котельных, подробно описаны в документе от 28.05.1993 г, утвержденном Ростехнадзором РФ. В нормах, в частности, оговаривается расположение котельного оборудования, мероприятия по предотвращению возникновения аварийных ситуаций и поражению обслуживающего персонала электрическим током.

В нормах описывается необходимость следующего:
  • Электрокотельное оборудование, должно иметь высокую степень автоматизации. Предусматривается автоматическое управление, для самостоятельного отключения и включения агрегата, в случае аварийной ситуации.
  • Установка промышленных электрических котлов отопления, разрешается в любом техническом помещении промышленного предприятия, со средней степенью влажности. Электрокотел подбирается с соответствующей степенью защиты от влаги.
  • Установка и подключение электрического теплогенератора, выполняется специалистом с необходимым уровнем доступа. Все монтажные работы, осуществляются с соблюдением правил ПУЭ.

Любые нарушения условий подключения и монтажа, приводят к праву энергораспределяющей компании, отказать в поставке электричества предприятию.
Электробезопасность котельной

Электрические котлы для обогрева производственных помещений, обязательно заземляются. Проводится регулярное обслуживание систем отопления. При подключении к электросети, обязательно соблюдение следующих условий:
  • Устанавливается автоматика и УЗО.
  • Электрокотел подключается к отдельной трехфазовой линии напряжения.
  • Для предотвращения выхода из строя автоматики промышленной котельной, устанавливают стабилизатор напряжения с необходимой синусоидой.
    Для обеспечения бесперебойной работы котла, рекомендуется использование генератора, работающего на дизельном топливе.
  • Обслуживающий персонал, без необходимого допуска, к проведению работ по осмотру и ремонту котельного оборудования, не допускается.

Персоналу проводят регулярный инструктаж, относительно безопасного обслуживания и ремонта. В котельной устанавливают предупреждающие таблички и вывешивают инструкцию с поэтапным планом действий в случае аварийной ситуации.
Требования к воде для электрокотлов

Электрокотлы индукционного и ТЭНового типа, работают с любым видом теплоносителя. Некоторые модели, способны нагревать антифриз в любых пропорциях. На подпитку котла, устанавливают систему фильтрации и водоподготовки.

Электродные приборы обогрева, работают исключительно со специальным теплоносителем с большим содержанием соли. В процессе электролиза, сопутствующего нагреву теплоносителя, объем жидкости в водяном контуре уменьшается. Через время, потребуется дозаправить систему отопления новой порцией теплоносителя.

Промышленные котлы – относятся к отопительному оборудованию с высокой степенью опасности. Установка, подключение к электросети и последующее обслуживание, проводятся исключительно в согласии с правилами, указанными в ПУЭ и описанными в рекомендациях Ростехнадзора.

avtonomnoeteplo.ru

Как выбрать электрокотел для отопления дома. Схема.

Вы собираетесь строить собственный дом в пригородной зоне вашего города. Выбор системы отопления может сказаться на организации и проведении строительства, и стоимости эксплуатации в дальнейшем.

Если в районе строительства есть газоснабжение и гарантированное качественное обеспечение электроэнергией, то лучше всего сделать систему отопления комбинированную: симбиоз газового и электрического отопления.

Содержание этой статьи

Такой вариант гарантировано не оставит ваш дом без тепла. Как выбрать электрокотел для отопления частного дома, его особенности и преимущества рассмотрим ниже.

По данной теме есть похожая статья - Как выбрать газовый котел отопления?

Система же газового водяного отопления достаточно проста и легко поддается автоматизации. Но она чаще всего требует отдельного помещения для котла, насоса(ов), управляющей автоматики, а также специального отдельного дымохода с трубопроводом для удаления конденсата (при работе в зимнее время).

Расходы на эксплуатацию, в основном это стоимость топлива, весьма невелики. Хотя в последние десятилетия налицо тенденция к постоянному росту цены на газ даже в России.

Электрическое отопление обеспечивает огромное число преимуществ перед другими видами отопления частных жилищ:

  • невысокая стоимость оборудования – электрического котла;
  • безопасность эксплуатации при правильном обращении – невозможно отравление угарным газом и другими продуктами сгорания топлива;
  • отсутствует необходимость устраивать вентиляцию – нет никаких продуктов сгорания, т. е. система электрического отопления полностью экологична;
  • нет нужды в отдельном помещении, которое требуется для газового, твердотопливного или котла на жидком топливе;
  • повышенная пожарная безопасность системы отопления – отсутствие открытого источника пламени;
  • легкость управления вплоть до полной автоматизации процесса отопления всего двух- и трехэтажного здания загородного дома;
  • почти полное отсутствие звуков при работе, не говоря уж о шуме от горящего пламени и работы системы принудительного движения горячей воды в трубах отопления и/или водозабора (циркуляционные насосы) и мн. др.
  • компактность – экономичные электрокотлы для большинства загородных домов имеют небольшие размеры и их можно установить, например, в кухне, прихожей или даже в кладовке;
  • нет нужды заготавливать топливо и где-то его складировать;
  • относительная простота получения разрешительных документов и самой установки;
  • простота конструкции позволяет некоторые виды электрических отопительных котлов сделать в собственном (оборудованном) гараже или «на кухне».
Выбрать для себя подходящий электрический котел, получить рекомендации по его установке или доверить проведение всех работ специалистам Вы можете, перейдя на эту страницу.

Виды электрических котлов.

Выбрать лучший электрокотел для отопления не так просто. Прежде всего, потому, что вариантов таких отопительных приборов очень много.

Бытовые электрические котлы, используемые для отопительных целей, обеспечивающих нагрев воды, делятся на виды:

Одно- и двухконтурные котлы.

Одноконтурные нагреватели предназначены только для работы в контуре отопления. Отбор воды из них для хозяйственных нужд чреват быстрым «зарастанием» труб отложениями.

Отбирать горячую воду можно из специального второго контура, работающего одновременно с первым. Такие водяные электрокотлы и отопительные системы на их основе называются двухконтурными.

Второй контур может быть тоже двух видов – проточный и накопительный. В проточном контуре вода нагревается непосредственно перед отбором (использованием) и это должно происходить с темпом потребления горячей воды. Для гарантированной реализации этой функции мощность проточной части котла должна обеспечивать нагрев в самых тяжелых условиях: зимой, когда поступающая в здание вода имеет самую низкую температуру и когда открыты все краны и вода льется «водопадом».

В то же время в накопительном нагревателе вода, нагретая маломощным ТЭНом, идет в теплоизолированный накопитель, из нижней части которого она опять поступает на нагрев.

Такой процесс можно вести всю ночь, а утром уже использовать горячую воду. Если в вашем доме будет включено двухтарифное электрообеспечение, то это может быть выгодно, несмотря на тепловые потери в накопителе.

Такие котлы могут быть использованы для отопления дачи, отдельно стоящей бани, охотничьего домика и др.

Котлы на ТЭНах

Самые популярные, недорогие и простые в обслуживании электрокотлы те, конструкция которых реализована на ТЭНах.

Теплонагревательный элемент (ТЭН) представляет собой электрическую нагревательную спираль, помещенную в теплопроводящую трубку и изолированную от нее непроводящим электрический ток периклазом – огнеупорным материалом, выдерживающим высокие температуры.

Обычно ТЭНы производятся легкосъемными, поэтому ремонт перегоревшего элемента осуществляется быстро и без проблем.

Конструкции этих нагревателей очень разные, как и их тепловые мощности, поэтому подобрать соответствующую вашим потребностям, не составит большого труда.

При заполнении отопительной системы антифризом, ее можно использовать и зимой на даче, даже если заезжать туда несколько раз за долгую и морозную зиму. При включении правильно спроектированной системы можно довольно быстро нагреть выстуженные помещения.

При работе ТЭНа, особенно когда вода не проходит обработку для «смягчения», а для заполнения системы и пополнения потерь используется водопроводная вода или вода из скважины (колодца), возникает неприятное явление. Поверхность трубок ТЭНа покрывается твердыми солями, выделяющимися из необработанной воды. Эта же соль отлагается в трубопроводах и в отопительных батареях, что снижает эффективность теплоотдачи. Экспериментально установлено, что слой соли в 0,25 мм толщиной снижает эффективность теплоотдачи на 5%. А такой слой может образоваться за полгода эксплуатации. В одноконтурных котлах с отбором воды для хозяйственных нужд это происходит гораздо быстрее. Т. е. за несколько лет такой котел может потерять до 30–50% своей теплоотдачи.

Индукционные котлы.

Индукционный котел представляет собой индукционную катушку-трансформатор, которая первичной обмоткой через автоматику, управляющую котлом, подключена к однофазной сети 220 В, или трехфазной сети 380 В с частотой 50 Гц.

Вторичная «обмотка» этого трансформатора имеет вид трубопровода, пропускающего переменное магнитное поле. В этом трубопроводе помещают стальную конструкцию, состоящую из большого количества трубок, через которые проходит вода.

При подаче электрического напряжения на катушку, в ее витках начинает проходить ток и в катушке возникает переменное магнитное поле, которое наводит на поверхности металлических трубок вихревые токи, вызывающие их разогрев и соответственно нагревающие воду, протекающую через них.

В котлах используется явление магнитострикционного изменения размеров стальных деталей в переменном магнитном поле. Это явление не дает образоваться слою накипи на стенках нагревателя.

Электродные котлы.

Электродные котлы в некоторых источниках называются ионными. Такой котел относится к котлам проточного типа.

В процессе его работы после включения электрического напряжения, ток проходит через воду, начинается ионизация молекул воды и образуются отрицательно и положительно заряженные ионы. Они, в соответствии со своим зарядом, передвигаются к положительному и отрицательному электродам. Т. к. частота переменного напряжения 50 Гц, то электроды за секунду успевают сменить свою полярность соответствующее количество раз. Ионы также «мечутся» между электродами и, во время этого процесса, выделяется тепло.

Размеры камеры, в которой происходит ионизация воды, невелики, процесс идет быстро и так же быстро в ней повышается давление до 2 атм. Такой рост давления ускоряет циркуляцию теплоносителя, т.е. воды.

Работающий котел за счет большой разницы температур выходящей и входящей воды способен создать подпор на высоту от 3 до 20 и более метров. Это позволяет обеспечивать работу отопления даже многоэтажного здания без использования в системе циркуляционного насоса.

Для электродных котлов не используется обычная вода из водопровода. Используемая вода должна хорошо ионизироваться и быть электропроводящей.

Как рассчитать необходимую мощность электрического котла?

Прежде чем определить, как подобрать электрокотел для отопления, выясните, насколько хорошо проведены работы по сохранению тепла вашем доме. Для этого проведите такой тест: в зимний день измерьте температуру воздуха в каждой комнате на полу и под потолком. Двери в комнатах должны быть закрыты хотя бы с час, чтобы установилось стационарное состояние теплого воздуха. Разница должна быть в 2–4 градуса. При большей разнице нужно проверить все уплотнения на окнах, форточках, балконных и входных дверях. Если после приведения их в порядок ситуация не войдет в норму – нужно утеплять окна, двери, стены, потолок и даже пол.

Если утепление комнат сделано правильно, то выбор электрокотла для отопления можно сделать исходя из необходимой мощности для всего дома. Она рассчитывается исходя из условия наличия 80–100 Вт на 1 м2. Но это соотношение не учитывает климат в вашей местности, ваши предпочтения – мыть, например, руки и умываться теплой водой или каждый день иметь горячую ванну. Кроме того, на мощность котла и расходы электроэнергии сильно влияет то, как построена система отопления.

Если используется ночной тариф и аккумуляция тепла и горячей воды, то необходимая мощность может быть уменьшена.

Котлы для дачи, частного дома, квартиры, загородного трехэтажного особняка.

На выбор электрокотла прежде всего влияет степень автономности. Если он обеспечивает работу системы отопления и горячего водоснабжения для большого дома, то лучше выбирать котел индукционный соответствующей мощности.

Если дом небольшой, нетрудно заготовить или купить жидкое или твердое топливо, или провести газ, то лучше всего электрический котел (ТЕНовый или электродный) сделать дублирующим, подключить его параллельно к основному котлу и использовать при перебоях в подаче газа или при сильных морозах как дополнительный источник тепла.

В некоторых местностях страны использование электрических котлов весьма проблематично, прежде всего, из-за перепадов, бросков и провалов напряжения или частых и длительных отключений. Эту проблему можно решить использованием электрогенераторов с ДВС и частично – использованием стабилизаторов напряжения.

Отопление дома солнечными батареями - здесь больше полезной информации.

Обзор электрического котла, видео:

Можно ли установить электрокотел своими руками?

Если вы человек мастеровитый, имеете необходимый инструмент и умеете им пользоваться, можете правильно выбрать и купить необходимые материалы, то вам и «карты в руки». Но при этом, выбрав котел и купив его, получите у продавца инструкцию по правильной его установке и монтажу и особенно поинтересуйтесь или получите схему подключения котла. Если что-то вам не ясно – расспросите подробнее и потом все делайте своими руками.

А в случае, когда «руки-крюки», молоток бьет по пальцам, дрелью просверлили кухонный стол, паяльником прожгли полировку на журнальном столике, то…, в этом случае пригласите специалистов из серьезного магазина или найдите их в интернете. Они сделают установку и монтаж на высшем уровне, и даже уберут за собой.

Вас заинтересует эта статья - Как выбрать газовый котел отопления?

Какую лучше выбрать схему подключения электрокотла?

Электрические характеристики котлов примерно соизмеримы, а их КПД почти равны. Поэтому выбор будет прежде всего по капитальным первоначальным затратам и затратам на эксплуатацию в течении хотя бы 5, а лучше 10–15 лет. Первое число относится к котлам на ТЭНах, после чего их нужно капитально ремонтировать (чистить трубопроводы, менять ТЭНы и т. п.). Вторые два числа – это срок службы соответственно электродных и индукционных котлов. По их завершению может понадобиться замена электродов (они понемногу подвергаются эрозии (растворению)). В течение 15–20 лет в индукционных котлах может выйти из строя автоматика, т. к. такой срок эксплуатации не выдерживают некоторые комплектующие электронных схем.

Но при таких достоинствах цена на котлы может различаться на порядок и более. При этом расчеты и опыт эксплуатации показывает, что большие первоначальные затраты обычно окупаются на первой трети срока эксплуатации, а потом идет своего рода «прибыль».

Непосредственно схема подключения будет напрямую зависеть от выбранного вами типа нагревательного прибора.

dimdom.ru

Электрические котлы для отопления частного дома – советы по выбору

Здесь вы узнаете:

Котел – основа отопительной системы. Именно выбор этого устройства виляет на производительность и эффективность отопления. Разберемся, как сориентироваться с видами электрокотлов, выберем схему подключения, рассчитаем мощность устройства и разберемся с самостоятельной установкой.

Виды электрических котлов для дома

Электрические отопительные котлы отличаются следующими признаками:

  • число контуров;
  • мощность;
  • место для установки;
  • механизм нагрева теплоносителя.

Рассмотрим подробнее каждый аспект.

Количество контуров

Двухконтурные электрические котлы отопления обеспечат вас не только теплом, но и горячей водой.

Здесь все просто: бывают одноконтурные и двухконтурные электрокотлы . Первые способны обеспечить отопительную систему частного дома или коттеджа. Другие устройства предназначены для разветвления на две линии и также подают горячую воду на бытовые краны.

Мощность имеет значение

Бывают электрические котлы для отопления дома 220 В и 380 В. Показатель мощности варьируется в зависимости от схемы электропитания котла. Последняя бывает двух видов:

  • однофазная – используется общая сеть 220 B, а мощность не превышает 5 кВт;
  • трехфазная – задействовано силовое напряжение 380 B, что требует монтажа кабеля большого сечения, при этом мощность стартует от 15 кВт и выше.

Место установки

Котлы разделяются на настенные и напольные модели. При выборе особое внимание уделяют размерам помещения и техники, возможности монтировать устройство на стену или оставить на полу. Подвесные модели разрабатываются более легкими и компактными, подходят для небольших помещений. Для здания в несколько этажей понадобится напольный электрокотел для отопления дома.

Большинство крупных моделей имеют вмонтированную систему нагрева. Такие дополнительные элементы не влияют на вес и габариты техники, что позволяет сэкономить пространство.

Электрокотел по принципу нагрева

Отдельной классификацией считается разделение устройств по способу нагрева. Так, котлы для частного дома разделяются на:

  • тэновые;
  • индукционные;
  • электродные.

Именно этот принцип играет важную роль при выборе устройства. От способа нагрева зависит работоспособность.

Тэновые

Принцип работы тэновых котлов схож с работой электрочайника. Здесь теплоносителем является вода, которая нагревается с помощью ТЭНов, что обеспечивает естественную циркуляцию жидкости. Главный плюс этого устройства – компактные размеры и привлекательный внешний вид. Устанавливают тэновые котлы на стену, монтаж очень прост и не требует вызова специалиста. На электрические котлы отопления для частного дома цены считаются самыми низкими – еще одно несомненное преимущество.

Теновые модели имеют терморегуляцию, что обеспечивает поддержание температуры на одной отметке без вмешательства пользователя. Регулировка происходит автоматически, при этом учитывается температура воздуха в помещении. В зависимости от модели пользователь может выставлять желаемую температуру воздуха в комнате или температуру теплоносителя. Мощность можно изменять, включая и отключая ТЭНы при необходимости. Не плохо зарекомендовали себя электрические котлы Эван.

Единственный недостаток – образование накипи с течением времени. ТЭН с накипью больше потребляет электроэнергии и имеет слабую теплоотдачу.

Индукционные

Основа этого оборудования – индукционный нагрев с помощью материалов из ферромагнитных сплавов. Теплоноситель не входит в контакт с катушкой индуктивности, которая находится в отдельном контейнере. Поэтому теплоноситель – не только вода, а любая другая жидкость, которая не замерзает.

Система работает согласно законам электромагнитной индукции: жидкость протекает по трубам из ферромагнитного материала, который соприкасается с сердечником. Трубки постепенно набирают температуру под влиянием электромагнитного поля и нагревают протекающую воду.

Устройство полностью безопасно и имеет высокий КПД, так как в электроде или ТЭНе нет необходимости. Благодаря конструкции прибор не засоряется, также здесь отсутствуют детали, подверженные поломке. Единственные неудобства для пользователя – большая стоимость системы и достаточное количество пространства для увесистого прибора.

Электродные

Теплоносителем в таких устройствах выступает вода, нагревание обеспечивает электрод. Последний отдает жидкости электрический заряд, что повышает температуру благодаря собственному сопротивлению. При расщеплении воды на ионы происходит интенсивный нагрев теплоносителя. Электрокотлы электродного типа также имеют небольшой размер, удобны в эксплуатации и установке, постепенно набирают номинальную мощность. Прибор полностью безопасен: если уровень воды упадет, система автоматически выключится. Хорошо зарекомендовали себя электрические котлы отопления Галан.

У электродных систем есть существенный недостаток – электрический котел отопления для дома использует только воду, имеющую низкое удельное сопротивление (хорошо проводящую ток). Такой теплоприводник не всегда есть возможность изменить и подготовить в быстрые сроки. В процессе работы электроды растворяются, что снижает эффективность системы. Также важна постоянная достаточная циркуляция жидкости, или же вода может закипеть (оборудование отключается при сбое).

Схемы подключения электрокотлов

Электрические котлы для отопления частного дома основываются на принципе принудительной и естественной циркуляции. В принудительной схеме работает нанос, в естественной – теплоноситель движется благодаря разнице плотности.

Естественная и принудительная схемы циркуляции теплоносителя в системе отопления.

В схему подключения электрокотлов входит разводка отопления:

  1. Однотрубная разводка проста в монтаже и устройстве, такую систему можно устанавливать своими руками без специальной подготовки. Единственный существенный недостаток, из-за которого и отказываются от этого способа, выступает разница температур в батареях. Однотрубный вариант применим лишь для очень маленьких помещений на небольшое количество радиаторов. Если установить такую систему в обычном доме, то первые радиаторы будут горячими, а замыкающие постоянно холодными – жидкость туда доходит уже охлажденной. Для решения такой проблемы часто ставят перемычки и добавляют секции в радиатор, иногда устанавливают насос.
  2. Двухтрубная система – самая популярная и практичная. Радиаторы имеют одинаковую температуру, а с помощью запорных вентилей можно задать нужную температуру в отдельных помещениях. Существенный недостаток – затратное планирование и монтаж, большое количество расходников и комплектующих.

Как рассчитать мощность электрического котла

Материалы, из которых построен ваш дом, имеют разные показатели теплопотерь. Только хороший специалист учтет все теплопотери вашего дома и правильно подберет мощность котла.

Самостоятельные расчеты покажут вам лишь примерные цифры, а основную работу стоит доверить специалистам. Профессиональные теплотехнические расчеты включают следующие показатели:

  • температурные данные вашего региона;
  • информация о толщине, составе стен;
  • количество, размеры и качество окон;
  • тип разводки отопления;
  • высота потолков и проемов, соотношение с площадью;
  • информация о каждой комнате, включая число радиаторов, наличие теплых полов и бытовой техники, вырабатывающей тепло.

Если вы все же решились рассчитать мощность котла самостоятельно, предлагаем следующий метод.

Обратите внимание, что расчеты, приведенные ниже, не учитывают теплопотери отдельно взятого дома и не могут гарантировать точный показатель.

Простой метод

Расчет по квадратуре – самый простой метод вычисления ориентировочной мощности устройства. Считается, что для 1 м² площади потребуется 100 Вт при условии, что высота потолка 2,5 метра. Цифры корректируют согласно удельному показателю мощности домашнего региона. Далее приведена таблица со значениями для разных климатических зон нашей страны.

Регион Wуд
Москва, Московская область, Центральные области Европейской части России (включая Ленинградскую на севере и Курскую на юге) 0,10-0,15 кВт/м2
Северные регионы (Карелия, Архангельская область, республика Коми и др.) 0,15-0,2 кВт/м2
Южные регионы (Воронежская, Волгоградская области, Краснодарский край и др.) 0,07-0,09 кВт/м2

Формула расчета выглядит следующим образом: W = q * S
При этом q – удельный коэффициент мощности вашей области, показатель S – площадь дома.

С помощью этой таблицы вы сможете подобрать идеально подходящий для вашей семьи электрический котел отопления.

Например, вам необходимо купить электрокотел для одноэтажного здания с общей площадью 80 м², находящегося в Московской области. По формуле выходит: (80*100) * 1,2 = 9600 Вт. Финальное значение для одноконтурного котла составит 11,04 кВт, для двухконтурного с приоритетом ГВС – 11,52.

Обратите внимание, что расчеты приблизительны и не учитывают реальные теплопотери и особенности строения.

Как установить электрокотел своими руками

Установка системы происходит строго по расписанной заранее схеме/плану согласно модели котла и дополнительных элементов. Конечный результат зависит от точности монтажных работ и профессионализма специалистов.

Схема подключения электрического котла отопления к электросчетчику, используя УЗО и автомат.

  1. Первый этап – разметка и монтаж. Так как есть риск короткого замыкания, место для котла выбирают подальше от водопровода. Дюбели и анкерные болты обязательны для закрепления прибора. Прежде чем монтировать котел, прибор выравнивают по уровню. Если у вас напольный котел, то под него обязательно устанавливают специальный поддон.
  2. Необходимо перекрыть водопровод в доме. С помощью переходников и муфт устройство подсоединяют к отопительной системе. После всех работ подключают электрооборудование: автоматический выключатель и УЗО.
  3. Для котла делают заземление: все провода упаковывают в специальный кожух и направляют в отверстия для проводки. При этом чем больше мощность устройства, тем больше сечение кабеля.
  4. После заземления проводят тестирование и первый запуск.

Итог

Чтобы сделать правильный выбор, не стоит ориентироваться только на стоимость или марку. При покупке обратитесь за консультацией к специалисту. Если хотите сэкономить средства, заранее рассчитайте необходимую мощность прибора с учетом особенностей вашего жилища и факторов, влияющих на конечную температуру в помещениях.

remont-system.ru

эл котлы для частного дома, отопительный электрокотел, электроотопительный водяной котел, выбор системы, какой выбрать

Содержание:

Многие могут задаться некоторыми вопросами об электроотопительных котлах. Чаще всего люди интересуются, как выбрать электрический котел для отопления дома, в каких случаях его целесообразно устанавливать, кабель какого сечения подобрать для подключения котла, какой мощности он должен быть, а также как правильно экономить. На все эти вопросы и постараемся ответить в данной статье.


Какими особенностями обладают электрокотлы

Естественно, что эл котлы для отопления частного дома отличаются по некоторым критериям. При этом они имеют и некоторые общие свойства.

Можно выделить такие особенности электрических котлов:

  • К обычной розетке разрешается подключать лишь маломощные обогреватели мощностью до 3,5 кВт. Простой расчет покажет, что умножив 16 ампер, которые указаны на любой розетке, на 220 вольт мы получим предельно допустимую мощность в 3520 Вт.
  • Однофазные котлы обладают максимальной мощностью в 12 кВт. Тем не менее, в реальности, желательно подключать к 380 вольтам приспособления свыше 7 кВт.


Стоит отметить, что для того чтобы подключить котел, от щитка нужно провести отдельный медный кабель, обладающий сечением более 1 миллиметра на каждые 8 ампер пикового тока.

  • Вся затраченная электроэнергия в полной мере трансформируется в тепло, поэтому такие электрические котлы обладают 100 % КПД.

Однако встречаются конструкции эл котлов для отопления частного дома, в которых в процессе нагрева часть энергии теряется на корпусе, но даже и она пойдет на обогрев внутреннего пространства помещения.

То есть, выбирая себе котел, стоит обращать внимание на долговечность, функциональность и безопасность, но не на экономичность.

  • Чаще всего в настоящее время стараются сэкономить на электричестве, так как оно является самым дорогим источником получения тепла. Поэтому приготовьтесь к большим счетам за электроэнергию. Как бы то ни было, она является самым безопасным и удобным источником тепловой энергии.

Плюсы и минусы электрических котлов для отопления дома

Далее, чтобы обосновать правильность выбора отопительного электрокотла для частного дома, рассмотрим их плюсы и минусы.

К плюсам можно отнести:

  1. Компактность. Котлы обладают настенным способом установки, благодаря чему при их монтаже в домах небольшой площади нужно минимум места.
  2. Не выделяют продуктов горения.
  3. Из-за отсутствия открытого пламени такие котлы являются абсолютно пожаробезопасными.
  4. Экологичность. Переработка электричества никак не влияет на внешнюю среду.


Однако такой довод считается не особо убедительным, так как для получения того же электричества также сжигается ископаемое топливо.

  1. Устанавливать электрические котлы водяного отопления довольно просто. Особенно, если учитывать, что у большей части устройств расширительный отопительный бак, предохранительный клапан, автоматический воздушник и манометр расположены в корпусе (прочитайте: "Как выбрать электрический котел с насосом и расширительным баком – выбор и установка").
  2. Нет необходимости постоянно иметь запас топлива.
  3. Электрические водяные котлы отопления в состоянии поддерживать нужную температуру в помещении сколько угодно, при этом не нужно догружать топливо, производить очистку или иной тип обслуживания. Этого нельзя сказать, например, о твердотопливном котле, в который нужно как минимум дважды в сутки добавлять топливо.
  4. Стоимость таких устройств минимальная, чего нельзя сказать о существующих ныне газовых и твердотопливных котлах. Например, ТЭНовый котел для обогрева маленького помещения легко соорудить и самому, погрузив трубчатый нагреватель в регистр с маслом или водой.


И минусы:

  1. Как уже упоминалось ранее, стоимость электроэнергии за 1 киловатт-час превышает другие источники получения тепла.

Проведем небольшой подсчет затрат на обогрев дома площадью приблизительно 120 м2. В качестве среднесуточной мощности котла будет половина требуемой тепловой мощности, равная 6 кВт.

В средней климатической полосе и при условии, что жилой дом был качественно утеплен, средний расход электроэнергии составит 4000 кВт в месяц. А в регионах с более суровым климатом, например в Сибири, расход электричества будет больше, по меньшей мере, вдвое.

  1. Такое оборудование требует наличия линии электропередач с высокой мощностью, что можно обеспечить далеко не в каждом регионе. В частности, в пригороде и сельской местности мощность редко достигает требуемых показателей, а 380 вольт там практически не бывает.
  2. Поставка электроэнергии потребителям может быть внезапно прекращена в результате воровства проводов, обрушения деревьев или стихийных бедствий. В холодную зиму такие перепады могут оставить вас без тепла.

В итоге можно сделать вывод, что установка электрического отопительного котла для дома целесообразна в таких случаях:

  • если в месте вашего проживания отсутствует газовая магистраль;
  • вы довольно часто находитесь за пределами дома, в результате чего не в состоянии своевременно поддержать работу твердотопливного котла.

Стоит отметить, если у вас довольно часто отключают электричество, то в качестве теплоносителя лучше всего применять не воду, а антифриз.

ТЭНовые котлы для частного дома

В конструкцию обычного котла входит емкость для воды и несколько находящихся в ней нагревателей по 1,5-2 КВт. Для циркуляции жидкости внутри корпуса устанавливается насос.

К главным особенностям конструкции стоит отнести:

  • В тех системах, где заливается проточная вода, трубчатые нагреватели обязательно покрываются накипью. Это приводит к потерям тепловой мощности и возрастанию температуры в самом ТЭНе. В теории это может стать причиной ранней порчи ТЭНа. Хотя на практике электрокотлы зачастую устанавливают в системах с неизменным объемом теплоносителя, поэтому накипь не вызывает проблем.
  • Такие котлы считаются самыми дешевыми. Благодаря отлаженной за многие годы конструкции, в продаже можно встретить качественные бюджетные модели, и это не должно вызывать опасений.
  • Долговечность и безопасность котлов отопления на электричестве для частного дома напрямую зависят от качества автономной системы контроля температуры и давления. Утечка теплоносителя необратимо приводит к перегреву ТЭНов.

Эл котлы индукционного типа

Рабочая часть индукционного отопительного электрокотла для частного дома состоит из диэлектрической трубы, внутри которой находится сердечник. По трубе двигается теплоноситель. С внешней части намотана катушка. Проходя через нее, ток разогревает сердечник.

Вот у таких устройств есть два положительных качества:

  • Небольшие габариты. Модели повышенной мощности могут лишь слегка разниться по толщине с контуром отопления, при длине до 1 метра.
  • Непревзойденная надежность. В таком котле практически нет элементов, которые могли бы сломаться, за исключением разве что электронного блока управления, который чаще всего устанавливают вне корпуса.


Единственным существенным недостатком индукционных электрических отопительных котлов для частного дома является их очень высокая стоимость. Справедливости ради, стоит сказать, что по технологии изготовления такие приборы не сложнее, чем с обычными ТЭНами. А насос и системы безопасности расположены вне корпуса котла. Так что причина дороговизны, скорее, маркетинговая, нежели обусловленная особенностями производства.

Электродные котлы на электричестве

Данный электрический отопительный котел для частного дома прогревается благодаря прохождению переменного тока сквозь воду с заданным электрическим сопротивлением.

Особенностями такого оборудования являются:

  • Абсолютная безопасность. Утечка теплоносителя спровоцирует остановку работы котла, поскольку по воздуху ток передаваться не будет.
  • В качестве теплоносителя может быть использована только вода, отвечающая требованиям ГОСТ «Вода питьевая» и содержащая определенное количество примесей. Читайте также: "Как устроен котел электрический электродный, принцип работы, правила установки и подключения".
  • Со временем электроды растворяются в жидкости, поэтому периодически требуется их замена.


Таким образом, выбор электрического котла для отопления дома можно сделать, основываясь на особенностях работы каждого из типов оборудования, исходя из своих финансовых возможностей и размеров жилья.

Нормативы мощности

Перед тем, как выбрать электрокотел для отопления частного дома, стоит определиться, какая тепловая мощность оборудования требуется в конкретном случае.

Расчет электрической мощности, которая равна тепловой, выполняется исходя из таких норм:

  • Базовый показатель равен 40 Вт на 1 м3 объема помещения.
  • Дополнительно на каждое окно следует добавить по 100 Вт, а на дверные проемы – по 200 Вт.
  • Коэффициент используемой мощности для регионов с теплым климатом составляет 0,7 – 0,9. В европейской части РФ он равен 1,2 – 1,3; на Дальнем Востоке и северных регионах – 1,5-2,0.
  • Стоит учитывать, что электрокотел системы отопления в частном доме должен работать в 1,5 раза интенсивнее, чем в квартире, поскольку теплопотери сквозь пол и кровлю в нем выше.


В качестве примера приведем расчет для частного дома с площадью в 80 м2, который имеет 5 окон, 1 дверь, а высота потолков составляет 3 м. Дом расположен в Краснодарском крае.

Электрическая мощность = (40 Вт×80 м2×3 м+5×100 Вт (окна)+200 Вт (дверной проем))×0,7 (региональный коэффициент)×1,5 (расход для частного дома)=10815 Вт.

Дополнительные параметры

Так как выбрать электрические котлы отопления – не такая простая задача, стоит обратить внимание еще на ряд параметров:

  • Наличие приспособлений, обеспечивающих безопасность – датчики давления и температуры, которые прекращают нагрев или возобновляют его при достижении оборудованием заданных параметров.
  • Возможность использования горячей воды в бытовых целях. Если в быту требуется большое количество горячей воды, нужна достаточно большая мощность электрокотла. Более целесообразным будет применение отдельного нагревательного прибора, например бойлера.

Финансовый вопрос - как выбрать оптимальный вариант

Решая, какой электрокотел выбрать для отопления дома, не стоит забывать и о материальных расходах на электроэнергию.

Есть несколько способов сократить потребление электричества:

  1. В обвязку котла можно вмонтировать теплоаккумулятор. Такой способ целесообразен при условии, что существуют дневные и ночные тарифы на электроэнергию. Тогда в ночное время в котельной с электрическим котлом вода будет нагреваться в теплоаккумуляторе (баке на 300-2000 литров), а в дневное время теплоноситель станет циркулировать по системе отопления.
  2. Как вариант, если температура на улице не опускается ниже нулевой отметки, выгодно отапливать помещение кондиционером с функцией обогрева.

Итоги

Итак, мы рассказали, как выбрать электрокотел для отопления исходя из характеристик оборудования, а также принципов его действия. Надеемся, что каждый потребитель сможет определиться с наиболее подходящим для него вариантом, основываясь на полученных знаниях, предпочтениях и финансовых возможностях.


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
