Как сделать дизельную тепловую пушку своими руками?
Оглавление:
- Что такое тепловая пушка
- Принципы работы пушки
- Преимущества устройства
- Определимся с вариантами пушек
- Конструкция
Наша страна на значительном своем протяжении имеет достаточно суровый климат. Морозные зимы не только заставляют наших сограждан кутаться в теплые одежды, но и требуют пересмотра подхода к организации труда.
Часто требуется обогрев различных объектов, где невозможно провести централизованное отопление или же подобное мероприятие значительно отразится на бюджете. В таких случаях и начинаешь задумываться о том, чтобы сделать своими руками тепловую пушку. Создать этот полезный агрегат не так сложно как кажется, но потребуются определенные технические знания в совокупности с подходящими материалами. Для тех, кто хочет узнать, как именно создается такая пушка, что она может, насколько эффективна и способна отвечать поставленным целям, и предназначена данная статья.
Что такое тепловая пушка
Если избегать сложной терминологии, то тепловая пушка это мобильный тепловентилятор, способный работать на электричестве, жидком топливе (солярке, керосине, бензине, отработанном масле), горячей воде или газе. Она служит для того, чтобы обогревать значительные по размеру помещения, в которых нет иной возможности поддержания определенного температурного режима. Здесь и приходит на выручку тепловая пушка. Обычно ее рекомендуют использовать на складах, в гаражах, строительных объектах или в различных торговых павильонах.
Принципы работы пушки
Работает она достаточно просто. Имеется определенный элемент, который нагревается (тэн или горелка) до очень высокой температуры.
Через это устройство проходит воздух, который гонится при помощи имеющегося вентилятора. Далее нагретые воздушные массы с силой выталкиваются наружу. На выходе они представляют собой мощную горячую струю. Зачем нужна именно такая конструкция? Ответ на этот вопрос нагляднее получить при непосредственной демонстрации агрегата. Подобное устройство способно нагреть даже очень большое помещение всего за несколько минут.
Преимущества устройства
Подобные агрегаты очень прочны, долговечны и надежны. Если в процессе эксплуатации они подвергаются механическому воздействию, то обычно не ломаются, поскольку в них заложена особая прочность.
Могут падать, транспортироваться на значительные расстояния, быть в условии перепада температур, а также прекрасно себя чувствовать в помещениях, где имеется высокая влажность. С их помощью можно эффективно обогревать даже оранжереи и теплицы. Здесь тепловая пушка (электрическая) своими руками будет чувствовать себя превосходно, поддерживая тот микроклимат, который необходим тем или иным растениям.
Любая тепловая пушка устойчива к коррозии. Если топливо полностью расходуется, она сам выключается. Самые большие площади не проблема для такого устройства. Сейчас, в продаже имеется множество таких приборов, отлично справляющихся с поставленными целями. В ряде случаев покупка более целесообразна, нежели самостоятельное конструирование, поскольку заводское изготовление предполагает наличие всех необходимых степеней защиты и гарантии качества. В случае поломки, не придется делать ремонт тепловой пушки своими руками.
Определимся с вариантами пушек
Они бывают на электричестве или дизтопливе. В первом случае преимущества в том, что не требуется держать запас топлива для пополнения бака. Электричество более безопасно и такая пушка вполне справляется со своими обязанностями. Однако, не всегда, к примеру, на строительных объектах, есть возможность подведения электричества. Тепловая пушка на дизельном топливе в этом случае обладает значительной автономностью, которая просто незаменима. Поэтому рассмотрим более детально именно этот вариант.
Дизельные тепловые пушки бывают разными. Одни с прямым нагревом, другие без оного. В первом случае температура прямого нагрева может быть от 100 до 200 градусов, но там где она работает, исключено нахождение людей, поскольку это просто опасно. Кроме того, дизельные пушки умеют нагревать быстро и эффективно.
Тепловая пушка (газовая) своими руками делается из металлического корпуса, покрытой особой краской. Очень важно в конструкции такого устройства уделить внимание горелке, она должна быть надежной. Также важно установить коробку управления из материала высокого качества, ступенчатый контроль горения пламени и двигатель, имеющий тепловую защиту. Нагреватели на газе очень компактны и могут весить всего 20 килограммов. Они полностью вырабатывают горючее, в работе не выделяют неприятных запахов, а также могут спокойно функционировать в самых разных подключениях. Уникальность конструкции в том, что может работать как от обычного газового баллона, так и подключаться к центральному газоснабжению.
Можно рассказать немного и о тепловых пушках, работающих на отработанном масле и горячей воде. Они также встречаются в различных отраслях промышленного хозяйства, но не получили особого распространения. Первый тип встречается чаще всего на СТО, где в отработанном масле не ощущается недостатка. Для второго типа обычно требуется столь трудоемкая установка с подключением к центральному отоплению, что ни о какой мобильности не идет речи.
Конструкция

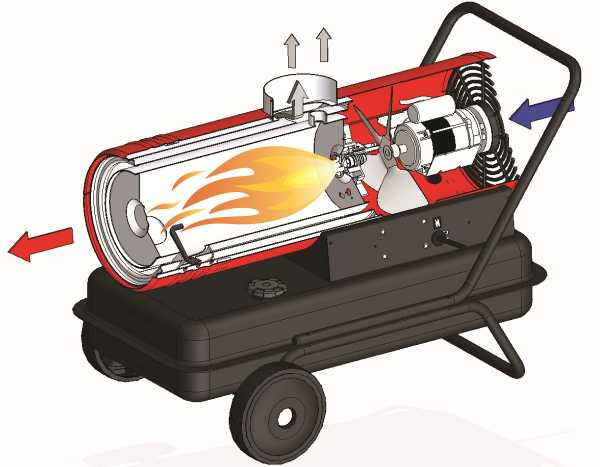

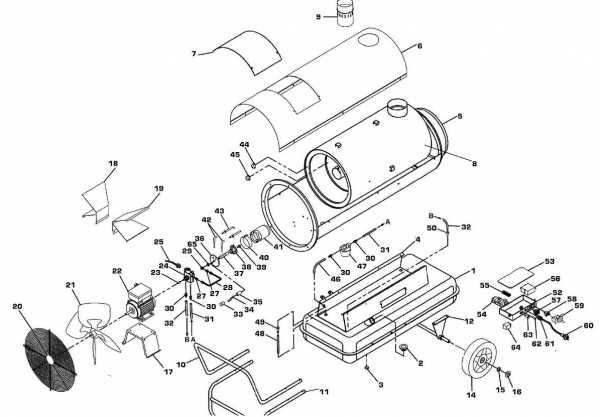

По своим конструктивным особенностям пушка представляет собой два корпуса: нижний и верхний. Нижний является баком для топлива.
Для его изготовления применяется материал, обладающий как можно меньшей теплопроводностью, поскольку его расположение близ источника высокой температуры, делает его уязвимым для нагревания. Впрочем, для большей безопасности следует предусмотреть надежный слой теплоизоляции, которая убережет топливный бак от излишнего нагревания.
Над ним расположен корпус самой пушки. Современная дизельная тепловая пушка своими руками делается из широкой трубы из прочного металла или стали, но обязательно с толстыми стенками. Все торцы корпуса закрыты решетками или сетками.
Внутри корпуса очень прочно крепится вентилятор, электродвигатель, насос, форсунка и камера сгорания. Стоять на баке корпус не должен, поскольку это создает большую опасность для топливного бака. Обязательно следует его приподнять над ним на двадцать сантиметров. Между ними устраивается фильтр для топлива. Далее из топливного бака выходит трубка из металла, соединяющаяся с фильтром. Топливо, которое подкачивается насосом, проходит через фильтр, а затем попадает на форсунку, где и поджигается.
Как можно сделать дизельную пушку своими руками и какие могут быть ошибки
В процессе горения, который происходит в камере сгорания, топливо поджигается в толстой металлической трубе, которая имеет диаметр вдвое меньше, чем корпус. Она жестко крепится в центре устройства и имеет вертикальный отвод для продуктов сгорания. Такое устройство не сложно сделать, да и ремонт тепловой пушки своими руками будет не так сложен, поскольку вам будет известно все об агрегате, созданном самостоятельно.
Когда работает вентилятор, воздушные массы прогоняются вдоль камеры сгорания.
Здесь они нагреваются и с противоположной стороны выходят очень горячими. Для справки, температура воздуха на выходе может составлять 250-300 градусов, что накладывает определенные ограничения в плане соблюдения техники безопасности при обращении с устройством. Подобное устройство с такими характеристиками способно очно быстро обогреть до 800 квадратных метров в помещении.
При этом расход топлива будет примерно восемь-десять литров в час. Для большей мобильности прибор оснащается колесами, что позволяет перемещать его очень просто на значительные расстояния. Впрочем, если помещение закрытое и в нем находятся люди, ни в коем случае устройство использовать в обогревательных целях нельзя, поскольку не исключено отравление продуктами горения дизтоплива. Впрочем, можно предусмотреть особый отвод газов, что сделает использование пушки безопасным, удобным, надежным и очень практичным. Или же может использоваться электро тепловая пушка своими руками сконструированная, что вообще исключает какие-либо вредные побочные продукты сгорания, поскольку гореть тут просто нечему.
Мы рассмотрели, как можно самому сделать тепловую пушку и надеемся, что данная статья окажется вам полезной. И помните, что создание такого устройства самостоятельно может быть довольно опасным занятием, если ранее подобным не занимались или не имеете технического образования.
stroyvolga.ru
устройство и схема на бензине, принцип работы и подключение
Дизельная тепловая пушка способна быстро обогреть любое помещение Постоянно как наступают холода, сразу образуется проблема с отоплением помещений. Также такая проблема относится к собственным домам и производственным помещениям разных типов. В таких случаях ждут появления центрального отопления. Но, а как быть, если отопление рано еще включать или его вообще нет в помещении. Именно в таких случаях используют альтернативные нагреватели воздуха. В наши дни на продажу выставлено огромное количество таких установок, но особенное место занимает дизельная тепловая пушка.
Принцип работы тепловой пушки: основные характеристики
Рабочий процесс каждой тепловой пушки заключается в использовании встроенных вентиляторов, которые и обеспечивают подачу теплого воздуха с пушки. В пушке образование горячего воздуха происходит при сгорании дизельного топлива. В самой конструкции предусматривается наличие заливного бочка для горючего топлива, такого как керосин или солярка.
При работе с тепловой пушкой нужно соблюдать правила техники безопасности
Через встроенный специальный фильтр горючие попадает в отстойник, после чего насос начинает перекачивать его в форсунку для последующего использования. В задней части такого оборудования расположен вентилятор. Он подает масштабный поток холодного воздуха в камеру сгорания и распределяет в этой же камере солярку, подаваемую из форсунок.
В итоге получается сгорание топлива, а затем горячий поток воздуха направляется к целевому объекту.
Существуют два основных различия в принципе работы двух видов таких пушек. Есть сушки с прямым и не прямым нагревом.
Характеристики и устройство тепловой пушки
Одним из главных технологических параметром тепловых пушек отметим мощность, расход топлива и объем подачи воздуха. То, что касается мощности, то это показатель среднего коридора от 10 и до 80 кВт. Для помещений, где проживают люди, покупают пушки мощностью от 10 до 25 кВт. Для промышленности приобретают пушки с мощностью около 200 кВт.
С целью экономии необходимо учитывать объем топлива, с помощью которого работает тепловая пушка. Расход топлива составляет в среднем 6 литров в час.
Чем больше мощность тепловентилятора, тем он больше расходует топлива.
Мощность обогревателя на соляре подбирается в зависимости от того какую площадь нужно обогреть. Такое устройство может быть от 200от и до 3000м3/ч. Для жилого помещения достаточно будет установки с начальным значением объема, а вот помещения складского типа, строительные площадки обслуживаются уже тепловыми пушками с высокой производительностью.
Перед тем как начать эксплуатацию тепловой пушки, следует изучить инструкцию
Чем отличается дизельная пушка от остальных моделей? Она может работать на бензине или солярке, существует электрическая установка, которая включает в себя электродвигатель и завершает этот список конструкция с газовой установкой. Но объединяет эти предметы то, что все они взрывозащищенные и не устойчивы к воде.
Из чего состоит схема тепловой пушки
Работа тепловой пушки имеет очень простой принцип, заключается она в нагреве воздуха трубчатым тэном, который помещен в корпус пушки. В самом начале воздух поступает во внутреннюю часть агрегата, там он нагревается, а затем уже воздух, который нагрет, выдувается вентилятором в помещение.
В само устройство тепловой пушки входит:
- 2 термостата, которые на схеме обозначены SK1,SK2;
- Переключатель SA1;
- Нагревающий элемент EK1т;
- Электра двигатель M1.
Соединение термостатов и тумблеров выполнено в последовательном порядке, последовательность их замыкается на нагревательном элементе и двигателе. Термостат осуществляет контроль над уровнем нагрева спирали и отвечает за размыкание цепи поле достижения нужной температуры.
Автоматическое размыкание происходит при помощи биметаллической пластинки. Она может выгибаться в разные стороны в зависимости от нагрева или охлаждения. Также довольно таки часто изготовители подключают в схему очень чувствительный датчик, который отвечает за нагрев корпуса. Если температура корпуса выше чем допускается, то отключается тепловая пушка полностью. Также тепловые пушки имеют в наличии световые индикаторы, а более сложные конструкции табло. На них указывается время работы агрегата и температура помещения.
Электрический двигатель в таком устройстве представлен вентилятором. Он обеспечивает подачу воздуха на нагревательный элемент. В тепловых электрических пушках используют трубчатые металлические нагревательные элементы. Очень редко, но все, же проскакивают в продажах устройства, где нагревательный элемент изготовлен из стекла или керамики.
Большинство тепловых пушек сделано в корпусе из нержавейки, а это дает возможность избежать агрегату коррозий. Встречаются агрегаты и в корпусе из термостойкой пластмассы. Преимущество такой пушки в легком весе, они также не поддаются механическим повреждениям. Встроенная железная решетка защищает человека от контакта с нагретой спиралью.
Схема тепловой пушки может понадобится, если она поломается
Есть модели с поворотным корпусом, благодаря таким поворотам увеличивается площадь обогрева, и помещение прогревается до оптимальной температуры быстрей.
Схема подключения тепловой пушки
Конструкций тепловых пушек очень много, но самая безопасная и простая из них схема электрической нагревательной пушки. При работе вентилятора большой поток воздуха попадает на нагревательный элемент. При нагреве воздух получает выбранную температуру при помощи терморегулятора. Корпус пушки может быть поворотным, это зависит от конструкции тепловой пушки.
На горизонтальной поверхности угол выбирается в обе стороны от основной оси. Агрегат начинает работать после подключения его к сети, при этом загорается световой индикатор. Запуск прибора выполняется переключателем, то есть выставлением его в определенное положение. Требуемая мощность выбирается с помощью другого переключателя. В электрической схеме имеется специальный термо выключатель, который полностью отключает тепловую пушку от сети, когда температура корпуса превышает 100 градусов. Использование такой пушки будет оптимальным в холодном или умеренном климате. Влажность помещения не должна превышать 80 процентов. Попадание влаги на тепловую электрическую пушку не допустимо. Климатические условия помещения должны дать возможность надежной и безопасной работе агрегата.
Разбираемся, как работает дизельная тепловая пушка (видео)
Исходя из описанного в статье, можно сказать, что многие тепловые пушки представлены габаритными конструкциями и имеют очень большой вес. Не смотря на это, устройство практично в использование и без каких либо проблем выполняет свои обогревающие функции. В случае использования тепловой пушки работающей на дизельном топливе, необходимо будет специальное место для установки устройства.
Добавить комментарий
teploclass.ru
Дизельная тепловая пушка своими руками
Главная / Комплектующие и аксессуары / Тепловые пушки / Можно ли сделать дизельную тепловую пушку своими руками?
Тепловые пушки очень хороший способ обогреть какое-то помещение, где еще не имеется стационарного отопителя. Они очень быстро поднимают температуру воздуха до нужных значений и достаточно мобильны, чтобы можно было привезти и установить их в кратчайшие сроки.
Одним из видов таких отопителей, будут дизельные тепловые агрегаты. Они работают на дизельном топливе и являются одним из наиболее экономичных и выгодных решений.
Какие бывают дизельные тепловые обогреватели
Все агрегаты, которые в качестве топлива потребляют солярку, можно разделить на два вида:
- Отопители с прямым нагревом
- Обогреватели, использующие принцип непрямого нагревания воздушной массы
Первая категория имеет наиболее простой принцип работы: топливо горит, а воздух, нагнетаемый вентилятором, проходя сквозь пламя, нагревается, и отдает тепло в помещение.
У таких обогревателей есть один существенный недостаток – вместе с нагретым воздухом, в помещение попадают и все продукты сгорания солярки.
То есть вся гарь, сажа и дым, вылетают из пушки вместе с теплым воздухом и остаются в отапливаемом помещении. Необходима очень хорошая вентиляция, чтобы избежать отравления выхлопом.
Но и в случае, когда вентиляция организована, запах и сажа будут постоянно присутствовать в зоне обогрева.
Из положительных сторон такого решения, можно отметить только дешевизну – такие агрегаты наиболее дешевы, так как кроме вентилятора, корпуса и горелки, в конструкции практически ничего и нет.
Второй тип обогревателей интереснее. Такие дизельные тепловые пушки, используют другой принцип работы – они нагревают теплообменник, который, в свою очередь, отдает тепло воздуху.
В такой конструкции, все нагретые газы, вместе с остальным теплом, проходя через теплообменник, выводятся в дымовой канал. Если к нему присоединить трубу, можно вывести отработанные газы и сажу, из помещения наружу, обеспечив чистый воздух в обогреваемой зоне.
Можно ли собрать такое самостоятельно
Теоретически, собрать можно вообще все, что угодно. Но обогреватели – вещь особая. Они очень опасны, даже сделанные на фабрике. Что уж говорить, о самоделках.
Дизельная тепловая пушка, может быть собрана своими руками, но только на свой страх и риск, для ее изготовления обязательно наличие серьезных навыков в сборке подобных вещей. Если таких умений нет, то браться за самостоятельное изготовление дизельного отопителя категорически не рекомендуется!
В случаях, когда необходимые знания и практические навыки имеются, можно определиться с конструкцией и приступать к выбору типа собираемого агрегата.
Предпочтительнее собирать пушки с непрямым нагревом, так как они позволят отводить все газы и прочие вредные вещества, возникающие при горении солярки, наружу.
Но, собрать такое устройство немного сложнее, поэтому, своими руками, как правило, собирают варианты с прямым нагревом.

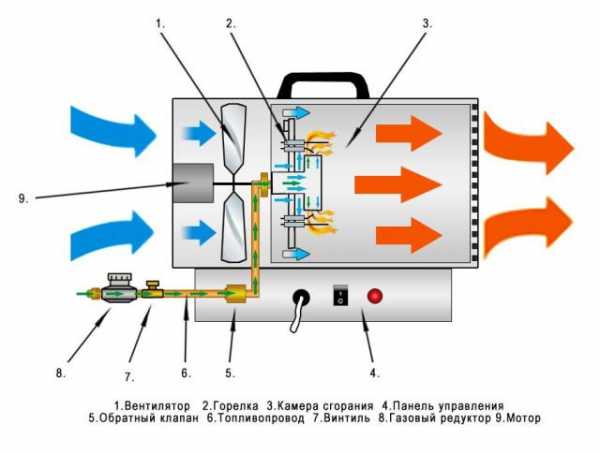

Принцип работы дизельной тепловой пушки очень прост, и все можно понять, взглянув на картинку:
Воздух, нагнетаемый электровентилятором, попадает в горелку, проходит через горящее пламя, и выдувается с другой стороны конструкции.
Для сборки понадобится:
- Бак для топлива
- Труба, из которой будет выполнен внешний корпус
- Труба для камеры сгорания
- Форсунка для топлива
- Насос
Компоновка, предлагаемая здесь, не единственно возможная, при желании, ее можно изменять так, как будет удобно, но необходимо соблюдать некоторые правила:
- Корпус бака обязательно должен быть из негорючего материала
- Деталь, выполняющая роль экрана, должна быть из тугоплавкого материала, как и камера сгорания
- Корпус отопителя, должен быть из толстого металла, который не расплавится от нагрева
В трубу, которая послужит корпусом агрегата, вставляется вентилятор. Внешний кожух, необходимо устанавливать так, чтобы между ним и баком для топлива, оставался зазор, не меньше, чем два – три сантиметра. Ни в коем случае, бак и корпус пушки не должны соприкасаться. Можно даже предусмотреть дополнительную теплоизоляцию бака.
Камера сгорания, представляющая собой трубу вдвое меньшего, чем внешняя диаметра, крепится точно посередине, внутри корпуса. Для вариантов устройств с отводом продуктов горения, в камере сгорания можно предусмотреть вертикальный канал, через который будут уходить отработанные газы.
Присоединяется форсунка к камере сгорания топлива. Соединять их следует металлической трубкой. Все соединения должны быть выполнены очень тщательно, и обязательно проверены перед запуском агрегата – протечек быть не должно. Форсунка соединяется с насосом и через него – с баком для топлива. Между форсункой и насосом, необходимо предусмотреть фильтр для топлива.
Перед камерой сгорания, на некотором расстоянии, устанавливается отражающий экран. Он будет очень сильно нагреваться, поэтому в процессе работы обогревателя, его касаться нельзя. Для того, чтобы избежать случайного касания, его утапливают внутрь корпуса.
При сборке необходимо учесть еще один момент – все торцы агрегата должны быть закрыты металлической сеткой для безопасности. На выходе, температура воздушной массы может подниматься до 250 градусов, так что стоять перед работающим обогревателем тоже не рекомендуется. Все узлы и агрегаты устройства, необходимо тщательно проверить перед заливкой топлива в бак.
Прежде, чем начинать сооружение тепловой пушки любого рода своими руками, крепко подумайте – а нужно ли так рисковать? Ведь любое устройство подобного плана всегда несет в себе некоторую опасность, даже будучи сделанным на заводе, в промышленных условиях.
wikipotolok.com
Обзор преимуществ и недостатков дизельных тепловых пушек
Дизельная тепловая пушка относится к оборудованию, которое применяется для обогрева нежилых помещений. Чаще всего она используется в гаражах, на строительных площадках, складах, производственных цехах. При этом отличительной чертой устройства является способность обогревать большие площади, расходуя при этом достаточно небольшое количество топлива.
Особенности конструкции

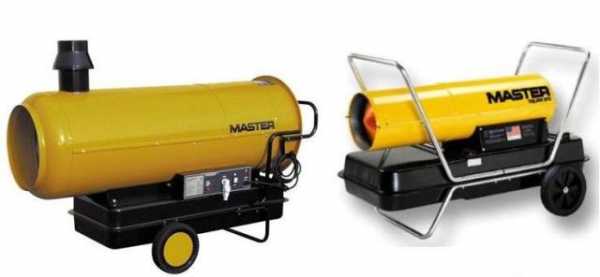

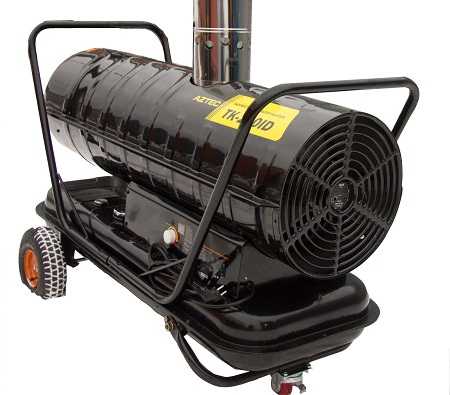

На сегодняшний день существуют тепловые пушки двух видов:
- прямого;
- непрямого нагрева.
Разница между ними – в технике выброса продуктов сгорания. Так, в пушках с прямым нагревом поток разогретого воздуха направляется непосредственно в помещение, неся с собой и продукты сгорания топлива. Именно поэтому не рекомендуется использовать подобное оборудование в помещениях, где работают люди.

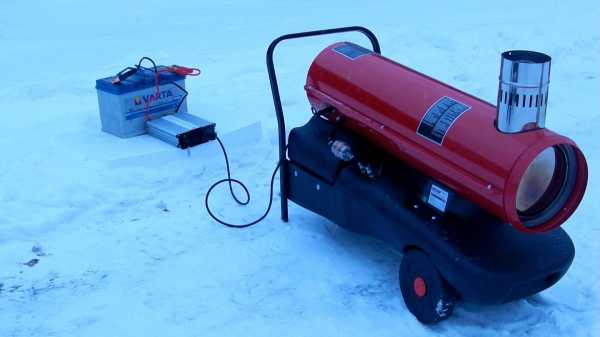

Тепловая пушка с непрямым нагревом имеет закрытую камеру сгорания. По специальной трубе, направленной вверх, дым выводится наружу, а чистый поток воздуха направляется в помещение.
Если создать качественную систему отвода продуктов горения (соорудить своеобразный дымоход, который будет выводить дым на улицу), то тогда оборудование можно использовать для обогрева помещений, в которых постоянно находятся люди.

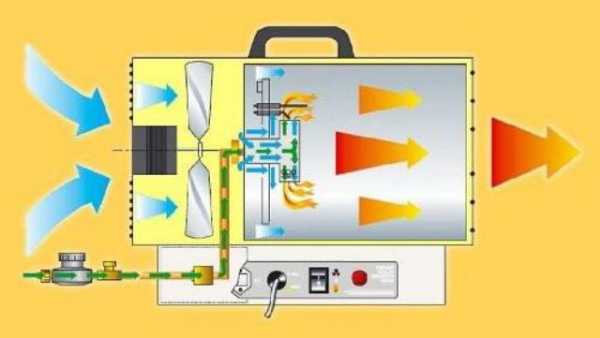

Подробно схему дизельного варианта пушки вы можете наблюдать на картинке ниже.

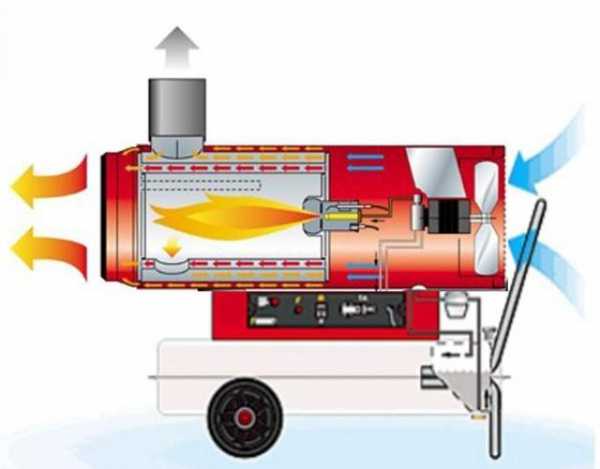

Показана разница пушек прямого и непрямого нагрева
Достоинства и недостатки оборудования
В последнее время тепловые пушки стали достаточно распространены.
Это вполне объяснимо, поскольку оборудование обладает значительным количеством достоинств:
- Высокая скорость прогрева помещения – благодаря встроенному вентилятору, который способствует активному перемещению теплого воздуха, пушка достаточно быстро прогревает даже большие помещения.
- Простота эксплуатации – для того, чтобы запустить оборудование, достаточно просто подключить его к сети электропитания, установить оптимальную температуру нагрева и нажать одну кнопку.
- Безопасность – современные производители оснастили оборудование значительным количеством датчиков, которые защищают устройство от перегрева, перепадов напряжения, внезапного затухания огня.
- Пушка сама отключается, когда температура воздуха в помещении достигнет установленной отметки. И если воздух остывает, оборудование также включается автоматически.
- Экономичность – при работе устройство использует сравнительно небольшое количество топлива.
- Мобильность – пушка довольно легко перемещается по помещению. Практически все современные модели оснащены небольшими колесами, которые значительно упрощают этот процесс.
- Доступность топлива – солярка, необходимая для работы пушек относится к весьма распространенному типу топлива. К тому же, пушка, учитывая невысокий расход, может работать длительное время без дозаправки.
Если вы решили купить дизельную тепловую пушку, то следует узнать и о некоторых ее недостатках. К сожалению, без них не обходится ни один тип оборудования.
Итак, вот основные из них:
- Шумовое загрязнение – порой уровень шума может быть достаточно высоким, что довольно сильно может мешать, если работать в отапливаемом пушкой помещении постоянно.
- Продукты горения. Увы, это самый неприятный «побочный эффект» работы такого оборудования. Длительное нахождение в помещении, где работает пушка прямого нагрева, может вызвать сильные головные боли.
- Высокая стоимость оборудования. Дизельная тепловая пушка – довольно дорогостоящее оборудование. Впрочем, окупается она достаточно быстро.
Вывод
Работа дизельной тепловой пушки непременно понравится тем, у кого есть необходимость отапливать большое помещение.
Довольно часто оборудование данного типа применяется в автомастерских, оно позволяет поддерживать приемлемую температуру внутри бокса и не дает двигателю сильно охлаждаться. Нередко пушки используются и на строительных объектах: в некоторых случаях они служат для более быстрого высушивания краски и штукатурки при проведении отделочных работ.
Большой выбор тепловых пушек разных производителей и ценовых категорий представлен здесь — покупайте наиболее подходящую.
Ниже смотрите советы по выбору конкретных моделей тепловых пушек, работающих на солярке.
Надеемся, что статья была вам полезна. Будем благодарны за лайки в социальных сетях. Кнопки для этого – чуточку ниже.
Хорошего вам дня!
