Радиатор водяного отопления – типы радиаторов водяного отопления, видео и фото примеры

Советы по выбору

27.11.2019
Комментарии: 0

Содержание

типы радиаторов водяного отопления, видео и фото примеры

Содержание:

Современные водяные радиаторы отопления очень широко используют при создании систем теплоснабжения не только в жилых домах, но и на промышленных и общественных объектах.

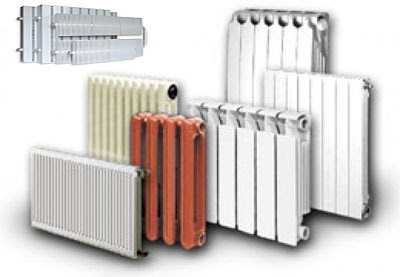

Материалы изготовления водяных радиаторов отопления

Современные модели радиаторов для водяных отопительных конструкций производят из таких материалов:

  • чугун;
  • сталь;
  • алюминий;
  • алюминий плюс сталь;
  • алюминий плюс медь.

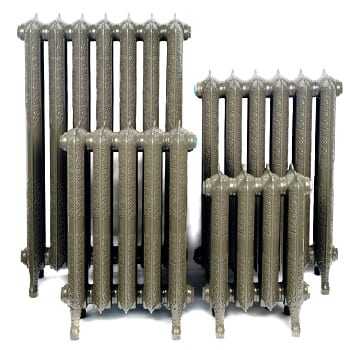

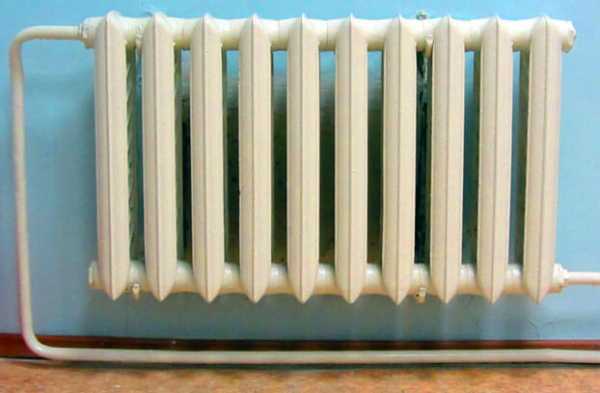

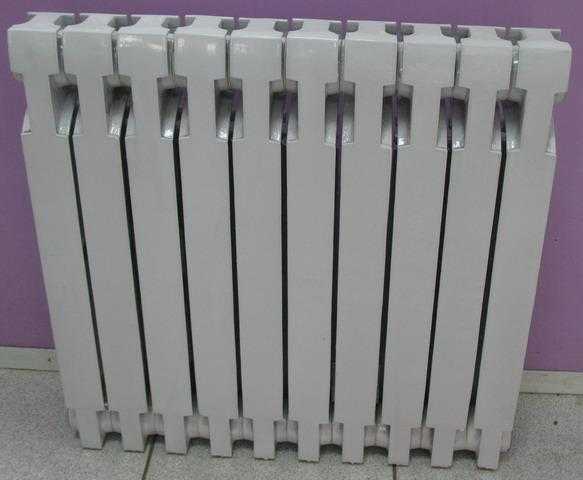

Чугунные изделия

Такие батареи можно встретить во многих зданиях, особенно старой постройки, поскольку их широко использовали во времена Советского Союза. В большинстве домов тогда устанавливали именно секционные чугунные радиаторы. Подобные приборы производят и сейчас, но их внешний вид стал намного привлекательнее, благодаря дизайну современных моделей, чему подтверждением является фото.

Водяные батареи делают в настоящее время напольными, настенными, стилизованными под старину и т.д.

Вне зависимости от варианта исполнения чугунные приборы обладают общими особенностями:

  • они боятся сильных ударов, поскольку чугун относится к хрупким сплавам. Гидроудар способен разрушить его. Максимально допустимое рабочее давление для большинства чугунных изделий не превышает 10-13 атмосфер;
  • низкая теплопроводность и хрупкость чугуна означают, что оребрение большой площади для него неприменимо. Тут возникает проблема: ведь теплоотдача чугунных радиаторов отопления напрямую зависит от площади поверхности теплообмена между окружающим пространством и отопительным прибором.

Решением является большой внутренний объем и отсюда медленное движение теплоносителя внутри элементов отопительной конструкции. К сожалению, эта небольшая скорость перемещения воды приводит к скорому заиливанию радиаторов и к необходимости их промывки хотя бы раз в год. При этом следует отметить, что уменьшить степень загрязнения внутренних поверхностей батарей способен помочь способ их подключения.

Чугунные радиаторы водяные отопительные имеют еще одну особенность, приносящую неприятности – возникновение частых протечек между секциями в местах нахождения прокладок. Дело в том, что паронит со временем утрачивает эластичность и после остывания батарея начинает протекать.

Чтобы устранить данный недостаток, следует перебрать прибор, заменить некачественные прокладки термостойкой резиной. Существует более быстрое решение – сбросить воду из стояков на летнее время. Но такое действие является не совсем верным – незаполненная система быстрее подвергается коррозийным процессам.

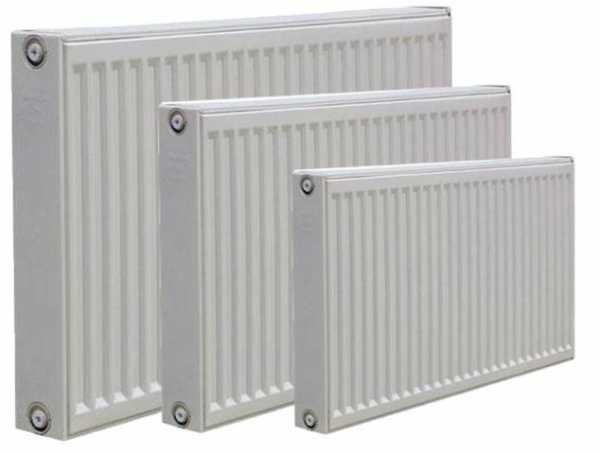

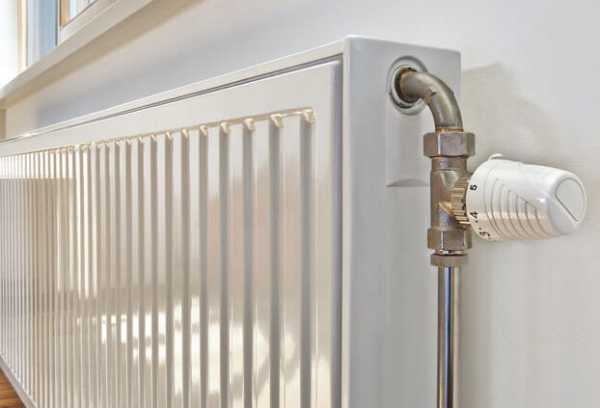

Стальные радиаторы отопления

Теплопроводность стальных батарей не хуже, чем у чугунных изделий, но они намного прочнее. Многим потребителям знакомы пластинчатые радиаторы из этого материала. Изготавливаются они следующим образом: две профилированные пластины свариваются по контуру, а внутри этого прибора по извилистым каналам протекает вода.

В свое время радиаторные пластины от отечественных производителей имели совсем небольшой срок эксплуатации – не более 7 лет. Прочность их также была минимальной – они выдерживали всего 6 атмосфер. Кроме этого, был еще один существенный недостаток – низкая теплоотдача радиаторов отопления.

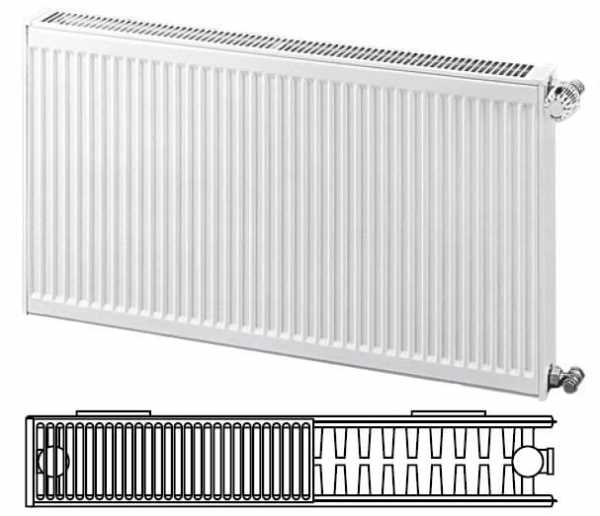

Теперь же современные стальные пластинчатые отопительные приборы от импортных производителей отличаются неплохим внешним видом батарей и способны выдержать давление около 10 атмосфер при наличии 10-летней гарантии. Их теплоотдача зависит от габаритов радиатора. Но при равных размерах они существенно уступают батареям из алюминия.

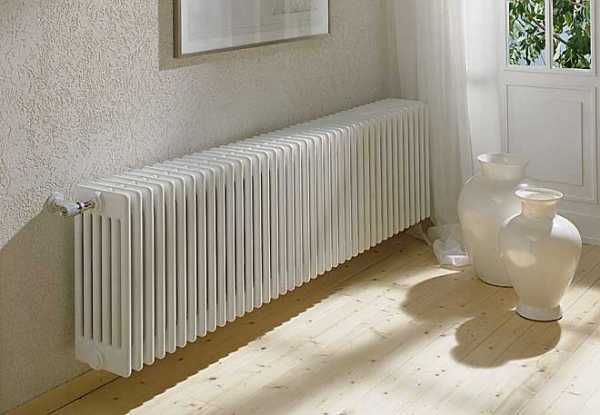

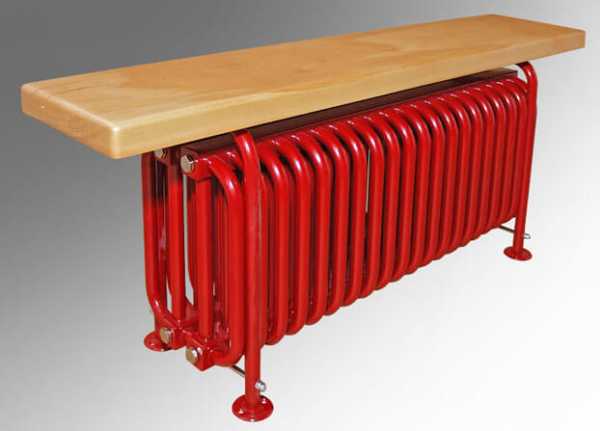

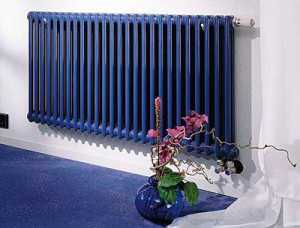

Еще одним типом стального отопительного радиатора являются трубчатые изделия такие, как на фото. Фигурной формы или прямые трубы с циркулирующим теплоносителем соединяются при помощи верхнего и нижнего коллекторов (прочитайте также: “Теплообмен между несколькими теплоносителями – делаем правильно”). Такие радиаторы выдерживают рабочее давление, равное 25кг/см², притом, что они имеют отличную теплоотдачу.

По мнению специалистов, стальные конвекционные радиаторы водяного отопления считаются самыми прочными отопительными приборами. Они представляют собой виток трубы, имеющий поперечные пластины оребрения для усиления теплоотдачи.

Среди опционных дополнений могут присутствовать следующие элементы:



  • заслонка, регулирующая теплоотдачу;
  • экран, делающий внешний вид конвектора более привлекательным;
  • в моделях, производимых ранее, может присутствовать вместо заслонки термостатическая головка.

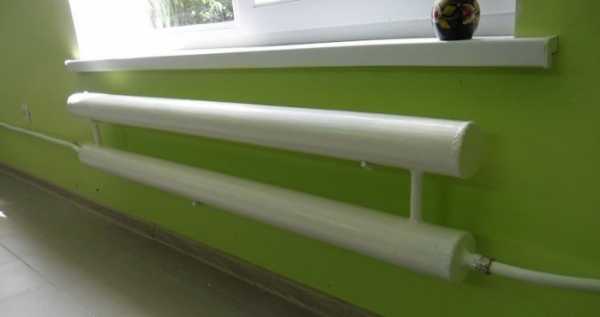

Простейшим отопительным прибором можно назвать стальной регистр, обладающий большой степенью теплоотдачи, который умельцы изготавливают собственноручно: несколько труб, имеющих большой диаметр глушат с торцов и при помощи перемычек объединяют в замкнутый контур.



Для обогрева производственных помещений нередко монтируют следующую разновидность стального регистра: по периметру стены размещают трубу диаметром от 10 до 20 сантиметров. Выглядит конструкция непрезентабельно, но она отличается эффективным обогревом. Тепловая завеса избавит помещение от сквозняков от окон и других зимних неприятностей.

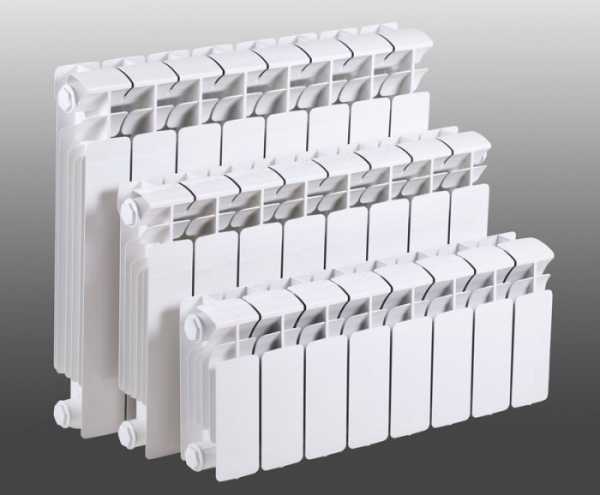

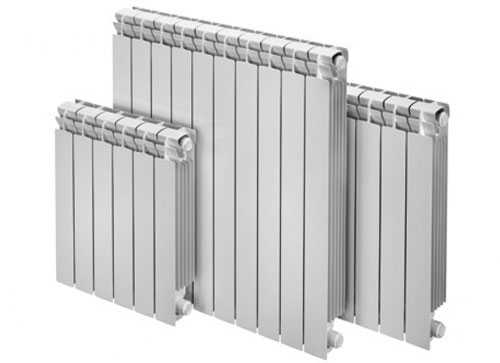

Алюминиевые радиаторы отопления

Появились радиаторы отопления из алюминия на отечественном рынке в 90-х годах прошлого столетия. Сначала это были исключительно импортные батареи, потом появилась российская продукция. Преимущество алюминиевых радиаторов заключается в том, что изделия имеют привлекательный внешний вид, хорошую теплоотдачу и невысокую цену (прочитайте также: “Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты”).

Но на практике с алюминиевыми радиаторами не все так хорошо – им присущи два недостатка:

  • при наличии централизованного теплоснабжения имеется вероятность возникновения скачков давления. Во время запуска системы следует медленно заполнять ее водой из обратного трубопровода, затем надо, открыв подачу, стравить воздух. Но если задвижки открыть быстро, гидроудара не избежать. К этой неприятности могут добавиться неисправности, возникшие в запорной аппаратуре. Форс-мажорные обстоятельства, представляющие собой давление величиной 25 атмосфер, могут привести к разрушению радиатора или отсоединения от подводки;
  • другая проблема заключается в том, что алюминий образует с некоторыми металлами гальванические пары. Например, в случае использования в контуре отопления медной трубы между нею и алюминием проходит постоянный слабый ток, что в итоге заканчивается ускоренным разрушением внутренней поверхности радиатора.

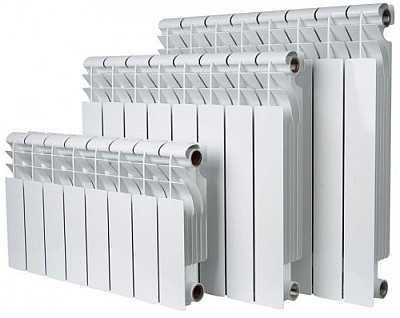

Радиаторы из алюминия и стали

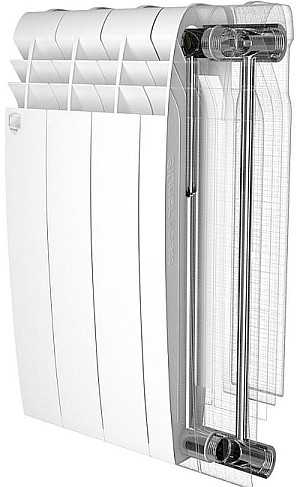

Современные технологии привели к тому, что были созданы новые типы радиаторов водяного отопления. Те обе проблемы, которые были присущи батареям из алюминия, были успешно решены за счет биметаллических приборов. Авторы идеи внутри алюминиевой оболочки, обладающей повышенной теплопроводностью, со значительной площадью оребрения, поместили сердечник, изготовленный из стойкой к коррозии стали.

Был получен следующий результат:

  • теплопроводность одной секции биметаллического прибора только немного уступает алюминиевому радиатору цельной конструкции;
  • отсутствуют электрохимические процессы, поскольку алюминий в них не контактирует с теплоносителем;
  • батареи отличаются устойчивостью к высокому давлению, которое может достигать 25 атмосфер.

Среди недостатков можно назвать высокую стоимость одной секции, поэтому они доступны для небольшого числа потребителей.

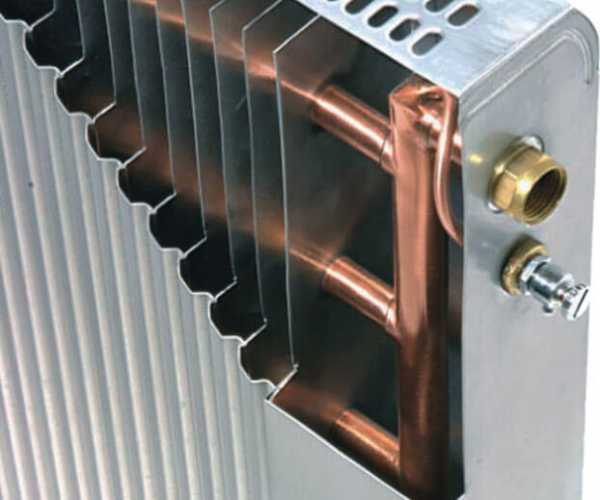

Радиаторы из алюминия и меди

Терминология, устоявшаяся среди потребителей, трактует, что биметаллические приборы представляют собой водяной радиатор, материалом изготовления которого служат алюминий и сталь. Но, к сведению потребителей, аналогично называют батареи иной конструкции, основой которых является виток медной толстостенной трубки с напрессованным алюминиевым оребрением. Снаружи конвектор покрыт стальным кожухом, защищающим от механических повреждений


Поскольку медь обладает высочайшей теплопроводностью, которая больше в 2 раза, чем у алюминия, теплоноситель притом, что внутреннее сечении прибора, не превышает размер просвета у труб подводки, отдает значительное количество тепла. А так как теплопроводность ребер не настолько важна для степени теплоотдачи конвектора, их делают из более недорогого металла.

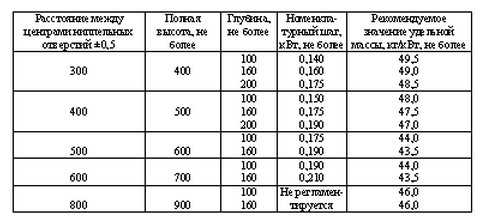

Размеры водяных отопительных радиаторов

Несмотря на наличие на современном отечественном рынке эксклюзивных решений, водяные радиаторы отопления делают так, что боковые подводки у них имеют стандартное межосевое расстояние. Больше всего распространены приборы, у которых расстояние между подводками составляет 50 сантиметров. Например, такой параметр присущ чугунным радиаторам времен СССР.

Низкие по высоте батареи обычно имеют межосевое расстояние, равное 20, 25, 30, 35 или 40 сантиметров. Благодаря компактности появляется возможность создания тепловой завесы для окон с низкими подоконниками.

Следует отметить, что удельная мощность радиатора длинного, но низкого по высоте превышает теплоотдачу, которую имеет высокий отопительный прибор (прочитайте: “Размеры радиаторов отопления по высоте и ширине, как рассчитать”). Дело в том, что линейно тепловой поток зависит от разницы температур между поверхностью батареи и окружающим ее воздухом. Поэтому, чем радиатор выше, тем больше теплоотдача его верхней части.
Вертикальный водяной радиатор порой достигает в высоту 240 сантиметров, их устанавливают, когда необходимо при минимальной длине прибора обеспечить нужную степень обогрева помещения (подробнее: “Вертикальный радиатор отопления – стильно и эффективно”). Среди таких изделий можно встретить необычные дизайнерские решения, благодаря чему интерьер комнаты кажется стильным и оригинальным.

В длину секционные радиаторы могут состоять из разного количества секций, но чаще всего их 4 – 14. Благодаря модульной конструкции данный параметр зависит от пожеланий потребителей. Но при боковом варианте подключения количество секций больше 10 считается малоэффективным, поскольку, чем дальше от подводки отопительный элемент, тем ниже будет в нем температура.

Выбор радиатора

При выборе радиатора основное, на что требуется обратить внимание – это:

  • материал изготовления;
  • тепловая мощность.

Материалы. По мнению специалистов, для жильцов многоквартирных домов лучшим вариантом являются биметаллические радиаторы. Благодаря прочности такого отопительного прибора можно избежать проблем, возникающих в случае перепада давления в теплосети.

Если дом частный и в нем обустроена автономная отопительная система, владелец недвижимости может полностью контролировать функционирование оборудования, поэтому отличным вариантом будут недорогие по стоимости и внешне привлекательные алюминиевые радиаторы.

Когда эстетическая составляющая для помещения неважна, обычно предпочтение отдается самодельным регистрам. Неплохим и недорогим вариантом являются стальные конвекторы.

Тепловая мощность прибора. Комфорт в доме или квартире может обеспечить только наличие определенного количества радиаторов, суммовая мощность которых гарантирует эффективный обогрев. Наиболее простой расчет данного параметра рассчитывают по формуле: на кубометр объема требуется 40 ватт тепловой энергии.

Но в результате получается только базовое значение, для которого применяют поправочные коэффициенты:

  • для южных регионов – это 0,7 – 0,9;
  • для северных территорий страны – 1,3-2,0;
  • для частных домов поправка равна – 1,5;
  • торцевая квартира или комната в зависимости от материала изготовления и толщины стен требует применить коэффициент – 1,2 – 1,3.

При наличии окон к расчетной тепловой мощности добавляют по 100 ватт на каждый оконный проем и по 200 ватт на дверь, выходящую на улицу. Таким образом, комната с одним окном (размером 4х5х3 метра) в частном доме Якутска нуждается в тепловой мощности, равной:

(4х5х3х40+100)х1,5х2 = 7200 ватт.

Зная потребность в тепле, можно высчитать необходимое количество секций радиатора. Мощность одного элемента всегда указывается в технической сопроводительной документации, прилагаемой к продукции производителем. В среднем данная величина для алюминиевой секции составляет 200 ватт, для биметаллического изделия – 180 ватт, а для чугунной секции -160 ватт (подробнее: “Какая тепловая мощность чугунных радиаторов отопления”). Так для помещения в Якутске потребуется 7200:200 = 36 секций, которые делят на несколько радиаторов.

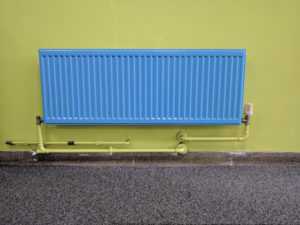

Подключение радиатора водяного отопления

Боковой способ подключения применяют только для батарей, насчитывающих не более 10 секций, при этом дальние из них необходимо будет промывать. Диагональное подключение предусматривает, что через всю длину радиатора будет перемещаться теплоноситель. Низ секций под подводкой, врезанной в верхнюю пробку, практически всегда заиливается, но на температуре прибора это почти не отражается.

При нижнем подключении промывка не требуется. Как показывает практика, секции в случае такого подсоединения радиаторов отопления прогреваются равномерно, но кран Маевского не помешает – его следует установить.

На подающей нитке желательно обустроить регулировочный дроссель, а можно термостатическую головку. И в том, и в другом случае обязательным является наличие перед батареей отопления перемычки.

На подводке, где отсутствует регулировочная арматура, часто устанавливают отсекающий вентиль, предоставляющий возможность при необходимости демонтировать отопительный радиатор, не сбрасывая основной контур или стояк. При монтаже биметаллической или стальной батареи подводку делают только из стали, желательно оцинкованной.

Варианты водяных радиаторов отопления на видео:


teplospec.com

Радиаторы водяного отопления – различные виды и их характеристики



Прогресс не стоит на месте, коснулся он и радиаторов водяного отопления. На смену однотипным радиаторам появились новые, обладающие большей теплоотдачей, меньшой массой и современной эстетической формой источники тепла. Как правильно выбрать радиатор, на какие параметры и характеристики обратить первоочередное внимание, как рассчитать необходимое количество секций – со всем этим необходимо определится перед покупкой и установкой новых радиаторов. Для начала рассмотрим основные разновидности радиаторов их свойства и особенности.

Виды радиаторов отопления.

По виду материала из которого изготовлены радиаторы водяного отопления разделяются на 4 группы:
 – чугунные
 – стальные
 – алюминиевые
 – биметаллические

По внешнему виду на 2 группы:

 – радиаторы с типовым дизайном
 – радиаторы, изготовленные под индивидуальный заказ

По надежности использования на 2 группы:
 – для обычного потребления
 – повышенной надежности

Если все показатели суммировать, то можно сказать, что все радиаторы делятся на:

  • Радиаторы эконом класса (панельные стальные радиаторы, чугунные радиаторы).

  • Радиаторы среднего класса (биметаллические и алюминиевые радиаторы).

  • Радиаторы премиум-класса (Трубчатые стальные радиаторы специального проекта, радиаторы художественного литья из чугуна. А так же оригинальные биметаллические и алюминиевые радиаторы).

Основные характеристики различных видов радиаторов

Чугунные радиаторы

Эти батарее знакомы всем, так как раньше были самыми распространенными, как в многоэтажных домах, так и частных.  Имеют малую поверхность отдачи тепла и низкую теплопроводность металла, производят нагрев в основном излучением и около 20 % тепла передают воздуху конвекцией.
Тепловая мощность одной секции чугунной батареи  79-160 Вт, максимальное рабочее давление до 15 атм. Чугунные батареи могут работать при температуре теплоносителя до +150 градусов по Цельсию. Пригодны к установке в домах, общественных зданиях, коттеджах, и т.д.

К плюсам можно отнести – неприхотливость при монтаже, устойчивость к любым типам теплоносителя, долгий срок службы (около 35 лет и более), высокое максимальное давление теплоносителя и невысокая стоимость.

Минус такой батареи, помимо низкой теплоотдачи – они очень тяжелые, их нужно красить, хотя некоторые современные производители предлагают уже окрашенные батареи.
В большой квартире или особняке вес всех чугунных батарей и воды в них составляет тонны, приходится применять трубы большого диаметра, которые невозможно спрятать в стены. Движение теплоносителя в системе происходит гравитационным путем, что сильно замедляет передачу тепла.
Чугунным радиаторам присуща большая инертность. Они долго разогреваются и так же долго остывают. При резком и частом изменении температуры это довольно не удобно и не экономно. Если на улице резко похолодало, то нужно, чтобы радиатор отопления нагрелся, как можно быстрее. А если потеплело, то нам совершенно не нужно, чтобы радиатор долго держал температуру.

Больше о том, как можно повысить КПД системы отопления в частном доме.

Стальные радиаторы

Стальные радиаторы обладают меньшим сроком службы (около 25 лет) по сравнению с чугунными, но обладают лучшей теплоотдачей. В сравнение с алюминиевыми радиаторами, стальные радиаторы стоят дешевле. Обычно такие радиаторы имеют  сублимационную покраску.
В связи с тем, что такие радиаторы не состоят из секций, а как правило, производятся уже готовым комплектом, то тепловая мощность зависит от глубины, высоты и длинны радиатора – от 450 до 5700 Вт;
рабочее давление  от 6 до 10 атм. – это панель прямоугольной формы: два стальных листа, сваренные между собой, с отштампованными каналами для теплоносителя.

Стальные панельные радиаторы в квартиру на центральное отопления лучше не ставить. Во-первых, толщина стенок трубчатых элементов составляет от 1,5 до 2,5 мм. Бывают и  1,25 мм. Потому коррозия их быстро съест, велика вероятность затопления как своей квартиры, так и соседей, не говоря уже о  ремонте и замене батареи среди зимы. Давление они выдерживают меньше чем биметаллические секционные или чугунные.

Такие радиаторы стоят дешево и подходят обычно для частного дома как эконом вариант. По сравнению с теплоотдачей и занимаемым местом они обходят секционные радиаторы. То есть такой радиатор будет меньше занимать места и при этом больше выделять тепло. Не забывайте – при установке таких радиаторов необходимо ставить запорные арматуры, для постоянного заполнения радиатора водой. В противном случае он начнет ржаветь. Также производители не рекомендуют устанавливать металлические радиаторы в ванных комнатах, банях, бассейнах и т.д.

 К плюсам относится тот факт, что такие батареи имеют маленькую глубину и большую площадь нагревания, соответственно, нагреваются быстрее, и им необходима меньшая температура теплоносителя для нагревания. Преимущество малой инерционности состоит в незамедлительном реагирование температуры и расхода теплоносителя, то есть в быстром нагреве и остывании, что приводит к существенной экономии энергоресурсов. Низкая цена.

Недостатки – низкое рабочее давление, чувствительность к коррозии и ударам.

Алюминиевые радиаторы

Существует две технологии производства алюминиевых радиаторов:

  • Литые – каждая секция отливается как цельная деталь, к которой привариваются донные части;

  • Экструзионные – произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам алюминиевого радиатора, после чего привариваются донные и верхние части.

Литые радиаторы всегда более качественные и надежные приборы, в сравнении с экструзионными. Вес одной секции хорошего алюминиевого радиатора – не ниже одного килограмма.
Секция алюминиевого радиатора имеют глубину всего 110 мм и толщина стенки 2-3 мм. Алюминиевые секционные радиаторы около половины тепла отдают излучением, остальное конвекцией. Некоторые типы алюминиевых радиаторов имеют сильно развитую поверхность в виде дополнительных тонких ребер, размещенных внутри секции, при этом площадь нагрева одной секции возрастет.

Тепловая мощность одной секции  в районе 160 Вт, максимальное рабочее давление – 16 атм. Алюминиевые радиаторы имеют высокую тепловую отдачу, достаточно быстро нагреваются. Подходят для автономных и центральных систем отопления.

Достоинства алюминиевых радиаторов отопления в том, что они имеют:



 – Современный дизайн
– Возможность заменить одну отдельно взятую секцию
– Легкий вес и небольшие размеры
– Оптимальная цена
– Высокая теплоотдача



 Самый большой минус алюминиевого радиатора –  чувствительность алюминия к резкому изменению давления в системе отопления (что в наших домах происходит регулярно).
Еще одним недостатком является то, что они чувствительны к химическому составу воды в системе отопления. При повышенной кислотности теплоносителя происходит внутренняя коррозия материала, что может привести к закупорке и выходу из строя радиатора. По этой причине рекомендуется устанавливать такие радиаторы в системах отопления домов, где осуществляется постоянный контроль химического состава воды.
У данных приборов существует проблема газообразования, которое может привести к постоянному завоздушиванию отопительной системы, если она не проектируется с учетом данного фактора. В связи с этим, на каждом приборе понадобится устанавливать автоматический клапан для спуска воздуха, потому как в процессе эксплуатации будет происходить активное выделение водорода.
Наименее прочное место алюминиевых радиаторов – резьбовые соединения секций (по сравнению со стальными).

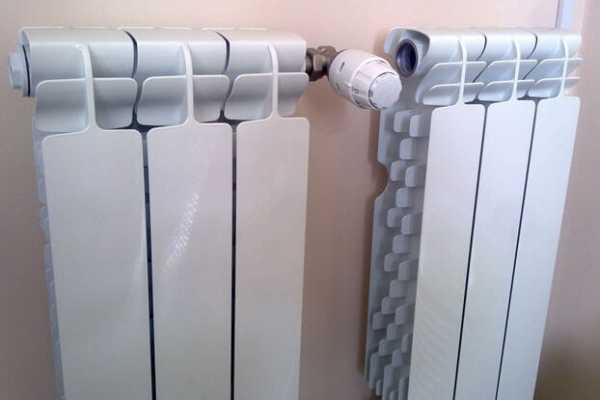

Биметаллические радиаторы

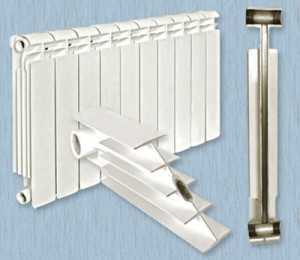

Радиаторы этого типа удачно сочетают лучшие свойства секционных алюминиевых и трубчатых стальных радиаторов.
Наружные поверхности и оребрение биметаллических радиаторов выполнены из алюминия, но проводящие каналы у них стальные. Проще говоря, это алюминиевые отопительные радиаторы, внутрь которых заделаны в процессе изготовления стальные трубки. Алюминий нагревается быстрее стали и улучшает тепловые характеристики батареи.

Тепловая мощность одной секции биметаллического радиатора – 200 Вт, среднее рабочее давление – до 35 атм. Применяются такие батареи в квартирах и офисах с центральным отоплением. Не целесообразно использовать биметаллические радиаторы в частных домах, коттеджах с автономным отоплением, так как переплата за их использование не оправдана в связи с низким давлением в закрытых системах отопления (до 2 атм.).

Основными преимуществами биметаллических радиаторов являются повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Также применение стали в вертикальном коллекторе радиатора позволяет увеличить рабочее давление. Конечно, стоит понимать, что реальное давление в системе очень редко превышает значение 12 – 15 атмосфер, тем не менее биметаллические радиаторы более устойчивы к гидравлическими ударам, что создает дополнительную надежность.

Плюсы – очень практичные, у них повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Биметаллические радиаторы легкие, с хорошими показателями теплоотдачи и сроком эксплуатации до 20 лет.

К минусам можно отнести тот факт, что сердечник снижает теплоотдачу и, конечно же, высокая цена, такие радиаторы – это одни из наиболее дорогих радиаторов на рынке.

Какой же все-таки радиатор отопления выбрать?

Исходя из характеристик различных радиаторов отопления видно, что у каждого типа есть, как преимущества, так и недостатки, которые следует брать во внимание при выборе батареи.

Так, основным недостатком чугунных радиаторов является их низкая регулятивная способность. Она вызвана большой массой самой батареи и находящегося внутри теплоносителя. Установив перед чугунным радиатором автоматический  клапан, Вы не получите ожидаемого результата. Например, солнце стало светить в окно и подняло температуру в помещении. В ответ на это клапан перекрывает или уменьшает поток теплоносителя. Но, из-за большой массы и низкой теплопроводности, эффект после действия автомата наступит нескоро. Пока батарея остынет, солнце уже может спрятаться и в сочетании с холодной батареей в помещении станет холодно. Посему, в силу большой инерционности, чугунные радиаторы не стоит выбирать для систем, в которых используется автоматический регулятор.

Покупая стальные панельные радиаторы стоит обращать внимание на производителя и место изготовления, так как характеристики отечественных и иностранных изделий разнятся весьма существенно. Так, к примеру, на западе воду из системы не сливают и она всегда заполнена. Это весьма важный момент, по причине того, что процесс коррозии в системе заполненной воздухом, идет гораздо быстрее, нежели в системе с водой. Кроме этого на западе обеспечивают плавный запуск и увеличение давления в начале отопительного сезона. У нас все происходит проще. Просто включается рубильник, и насос сразу же начинает работать на полную мощность. Это неизбежно приводит к гидравлическим ударам. А также проверяют систему, подавая повышенное давления, для выявления “узких мест”, и ваша батарея может стать одним из таких мест.
Последнее время многие выбирают алюминиевые радиаторы, главным преимуществом которых является высокая теплопроводность. Однако, отечественные теплоносители нередко содержат всевозможные примеси, которые приводят к быстрой коррозии данного материала. И заявленный производителем срок эксплуатации снижается в разы. Кроме этого, стоит отметить, что устанавливая в систему алюминиевый изделия, важно помнить о таком явлении, как антагонизм алюминия и меди. Посему, если у вас при разводке теплоносителя использованы трубы из меди, об установке алюминиевого радиатора не стоит даже думать. Гальваническая пара, которая образуется в системе, приведет к печальным последствиям.

Ну  и конечно же все зависит от Ваших финансовых возможностей и того, где этот радиатор будет использоваться. Несколько общих рекомендаций.

Радиаторы для частного и загородного дома.

В частном доме мы советуем использовать стальные панельные радиаторы. Они долговечны и их теплоотдача незначительно уступает алюминиевым радиаторам. Вы избавлены от проблем со спуском воздуха. Ваши радиаторы не шумят от пузырьков, и Вы экономите на фитингах. Если Вам не нравится внешний вид стальной панели, устанавливайте алюминиевые, но с автоматическими развоздушивателями. Советуем использовать в системе дистиллированную воду или специальный антифриз.

Радиаторы для квартиры.

Не рекомендуем в квартирах использовать стальные панели из-за агрессивной среды теплоносителя. Сталь подвержена коррозии больше чем алюминий. Учитывая повышенное давление и возможность «прессовки» рекомендуем устанавливать биметаллические радиаторы или алюминиевые радиаторы от хороших, проверенных, известных производителей, которые представлены на рынке хотя бы лет 10. В таком случае есть не только отзывы от их эксплуатации, но и достаточное количество ремонтных материалов.

Рассчитываем, сколько секций радиатора нам нужно для комнаты

В народе существует довольно простая формула расчета количества радиаторов на метр квадратный – она сводится к одной секции батареи на 2 кв.м. То есть, если у вас комната 20 кв.м., то вам нужно 10 секций в батарее. Так же советуем добавлять еще одну секцию, на случай если будет открыта дверь в помещении или стены тонкие и не утеплены.

Есть и другая, более сложная формула. В ней нужно учитывать много нюансов, это необходимо для того, чтобы узнать, сколько тепловой энергии нужно для обогрева квартиры.

Тип помещения.  У каждого помещения есть свое количество тепловой энергии, которое оно требует для обогрева. Для нагрева комнаты в панельном доме на 1 кубический метр нужно 41 Вт теплоэнергии. В кирпичном доме (полностью утепленном и со стеклопакетами), на тот же объем необходимо 34 Вт теплоэнергии. Для современных, утепленных домов необходимо всего 20 Вт теплоэнергии.

Например для маленькой комнаты панельного дома, определяем ее объем: 2.30*3.50*2.70=21.73 м3

Теперь мы можем узнать, сколько тепла нужно  для обогрева этой комнаты:  41 Вт * 21.73 = 890.93 Вт. Именно столько теплоэнергии нам нужно, чтобы нормально обогреть помещение.

Стоит помнить, что современный стеклопакет уменьшает теплопотерю почти на 15% (это число может значительно повлиять на количество секций батареи). Так же на теплопотерю помещения влияет и температура теплоносителя (согласно СНиП 2.04.01.-85, температура теплоносителя должна быть не менее 50 градусов по Цельсию, и по СНиПу 2.08.01.-89, температура в квартире должна быть не меньше 18 градусов по Цельсию) При расчете также нужно учитывать, на каком этаже квартира, угловая комната или нет. Еще важно знать, что при закрытии батареи различного рода декоративной панелью вы теряете до 25% тепла. Многие, при проведении ремонта не учитывают этот факт, что приводит к печальным последствиям.

Учитывая все факторы, прежде чем менять батареи отопления, проанализируйте различные варианты. Если Вы планируете заменить окна на стеклопакеты, то замените окна и перезимуйте, во многих случаях, потребность в замене батарей просто отпадает. Ну а если решили менять, рекомендуем посмотреть отзывы в “солидном” интернет магазине по выбранному Вами изделию и берегитесь подделок и с китаем лучше не связываться – затопление сведет на нет всю Вашу экономию, которая может очень дорого Вам обойтись как финансово так и морально.


bazila.net

Типы водяных радиаторов отопления. Какой лучше выбрать

Идеальный радиатор – эффективный, экономный и эстетически привлекательный.

Любые системы отопления работают по одному принципу, но делятся в зависимости от вида теплоносителя: вода, газ. Теплоноситель нагревается в котельной и идет по трубам к отопительным приборам.

Виды устройств

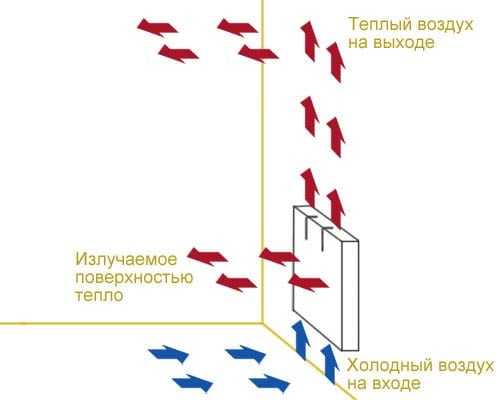

Батареи  выдают тепло в помещение тоже двумя методами:

Конвекция бывает естественной и принудительной. Это ускоренный нагрев воздуха, который соприкасается с поверхностью батареи. Принудительная конвекция  усиливается с помощью вентилятора.

Конвекционные батареи, особенно работающие по принудительному принципу, очень быстро способны обогревать помещение. У всех радиаторов такого принципа работы есть минус – они пересушивают воздух, нагревая его. Дизайн таких устройств оригинален. Их чаще устанавливают в местах с большими окнами.

Воздух нагревается естественным способом из-за нагрева поверхности радиатора отопления, который имеет повышенную теплоемкость и температуру. 60% тепла отдается в пространство. А 40%  – естественная конвекция из-за движения воздуха в помещении. Благодаря такому методу помещение прогревается дольше, но воздух не пересушивается. Подобный тип отопления похож на печной или обогрев пола.

Существуют комбинированные варианты радиаторов-конвекторов 2 в 1, они имеют панельный вид.

Делятся радиаторы водяного отопления по материалу изготовления на:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Все батареи делятся на такие виды:

  • секционные – чугунные, биметаллические, алюминиевые;
  • панельные – стальные.

Выбор оборудования

Существует несколько видов устройств водяного отопления.

Типы радиаторов водяного отопления зависят от:

  • размера;
  • веса;
  • уровня теплоотдачи;
  • размера теплопотери;
  • материала изготовления;
  • дизайна.

При выборе водяных радиаторов отопления для дома или квартиры нужно определиться с приоритетными параметрами для конкретной системы отопления и предпочтениями владельца.

Нужно знать:

  1. Норматив обогрева помещения у батарей – 100 Вт/м2 комнаты с одним окном и одной наружной стеной. Расчет ведется от этой ставки соответственно критериям жилья, в котором будут установлены элементы отопления.
  2. Делая расчет для комнаты с двумя окнами и двумя наружными стенами  стоит добавлять еще 30%.
  3. Если батареи планируется закрывать декоративными панелями, даже с редкой решеткой, нужно добавлять к расчетам еще 15%.
  4. Согласно условиям расположения квартиры или дома в северной части или северо-восточной нужно добавлять 5-10% к расчетной величине тепловой мощности батарей отопления. Столько же добавляют, если элементы отопления располагаются в нишах под окнами.

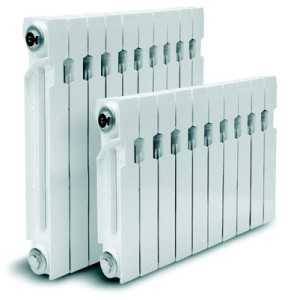

Старый чугун снова в моде

Самый надежный, практичный и долговечный водяной радиатор из чугуна. Этот материал не боится высокой кислотности теплоносителя, что свойственно большим отопительным сетям отопления централизованного типа. Такие батареи прослужат долго при правильном уходе. Благодаря толстым стенкам и секциям с большой емкостью до 1,4 литра чугунные батареи могут работать даже с отопительными системами на твердом топливе, аккумулируя огромное количество тепла.

Даже с теплоносителем плохого качества батареи из чугуна подойдут как для частного дома, так и для квартиры. Современный дизайн позволяет подобрать варианты практически для любого интерьера.

Радиаторы из чугуна благодаря плотности материала могут легко выдерживать давление в системе от 6 до 9 атмосфер, а максимальную температуру теплоносителя до 130оС. Эти батареи долго нагреваются и долго остывают, но с соединениями из сварочных швов легко будут переживать гидровыбросы. По той же причине батареи из чугуна не смогут работать с автоматикой, так как не будут успевать перенастраиваться и быстро остывать или нагреваться.

Алюминиевые секционные радиаторы

Эффектный и оригинальный дизайн, легкость и практичность – все это сочетается в секционных алюминиевых радиаторах. Они имеют небольшую теплоемкость, но способны быстро отдавать тепло в пространство благодаря оребрению вокруг основных каналов, которое усиливает естественную конвекцию воздуха. Также в них практически не скапливается пыль, а благодаря малой инерционности они отлично сотрудничают с автоматикой, что позволяет полностью контролировать температуру в помещении.

У алюминиевых радиаторов много достоинств, но есть и недостаток: они очень чувствительны к качеству воды и в системах с низким качеством теплоносителя долго не прослужат. Стабильный показатель теплоносителя должен колебаться в узких рамках pH 7-8. На скорость электрохимической коррозии алюминия влияют также и блуждающие токи в здании, кислород, входящий в состав добавок для снижения жесткости воды, и контакт со стальными или медными элементами в одной системе.


Часто используют специальные диэлектрические переходники в местах соединения алюминиевых батарей с медными или стальными трубами и деталями. Перепады давления и гидроудары тоже тяжело переносятся алюминиевыми радиаторами. Их предпочтительнее ставить в частных домах с отопительной системой локального закрытого типа, где давление и кислотность теплоносителя контролируется владельцем.

Некоторые производители стали выпускать алюминиевые секционные батареи, которые могут выдерживать давление до 16 атмосфер, но реакция на теплоноситель низкого качества та же.

Биметаллические секционные батареи

Имеют элегантный дизайн. Очень мощные батареи по сравнению с чугунными или алюминиевыми. Биметаллический радиатор – система вертикальных стальных трубок, которые снаружи залиты специальным алюминиевым сплавом. Такие батареи выдерживают высокое давление от 25 атмосфер и его перепады, они противостоят коррозии и уверенно работают с теплоносителем низкого качества. Благодаря алюминиевой поверхности биметаллические батареи владеют прекрасной теплоотдачей и хорошо сотрудничают с автоматикой, регулирующей температуру в помещении.

Их единственным недостатком является небольшое количество циркулируемой воды, что получается из-за небольшого сечения – всего 12-15 мм – внутренних стальных трубок. Если в систему запустить больше воды, это может отразиться на головках термостатов характерным свистом.

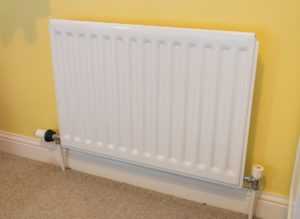

Стальные панельные радиаторы

Имеют простой дизайн. По теплопроводности находятся между чугунными и алюминиевыми батареями. Штампованные стальные листы, из которых изготавливают панельные радиаторы, устойчивы к коррозии и по конструкции представляют собой ряд параллельных вертикальных каналов, которые объединяет горизонтальный коллектор. Агрегаты бывают одно- двух- или трехрядными, с оребрением или без него. Снаружи панели покрыты многослойной термостойкой эмалью, что способствуют сохранению нового вида долгие годы.

Рассчитаны панельные радиаторы из стали на давление в 6-10 атмосфер. они чувствительны к гидроударам и перепадам давления. Максимальная температура воды для такого радиатора – 120оС. Он может выдавать столько же тепла, сколько и чугунный, но при этом использовать в 7 раз меньше воды. Средний срок службы стального панельного радиатора при правильной эксплуатации 15 лет.

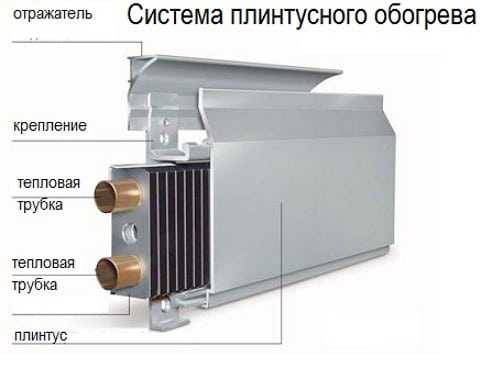

«Теплый плинтус»

Удобный и креативный вариант отопительной системы для квартир или частных домов – «Теплый плинтус».

Классифицируются плинтусные радиаторы по способу нагрева:

Водяной отопительный контур

Вода циркулирует по контурам системы, объем которой 0,34 л на один погонный метр. Это может быть не только вода, а и антифриз, температура должна быть от 50 до 85оС. Контроль температуры в помещении возможен автоматический или регулируемый на самом коллекторе.

Электрический

Работает от электрического ТЭНа мощностью 200 Вт/1 пог. м. Обогревательные элементы соединяются между собой параллельно, а режим работы регулируется с помощью настенного электромеханического или электронного терморегулятора.

Дизайн тех и других мало чем отличается.

Преимущество плинтусного радиатора в том, что он нагревает не сам воздух, а поверхности пола и стен, тем самым температура в комнате повсюду одинаковая и без холодных зон.

poluchi-teplo.ru

Радиаторы водяного отопления для антифриза и других типов жидкости

Водяное отопление, несмотря на множество вариантов отопительных систем в современности, все же является самым распространенным и популярным. Именно поэтому стоит детально изучить такой вопрос, как радиаторы водяного отопления. Эти отопительные приборы играют немаловажную роль в создании комфортных условий проживания – циркуляция  воды в радиаторе отопления происходит именно здесь, поэтому к их выбору и установке следует относиться крайне серьезно.

Радиатор водяного отопления

Материалы изготовления радиаторов для водяного отопления

Самый привычный для людей из советского времени материал – это чугун. В большинстве такие батареи комплектовали практически каждый дом и квартиру тех времен. И в современности производятся такие радиаторы отопления водяные, однако это уже не стандартные варианты, а вполне современные, но все же – весят они также очень много.

Стоит заметить, что чугун является достаточно хрупким материалом, и батареи будут бояться сильных ударов.

И здесь имеются ввиду не только механические удары извне, но и гидроудары. Именно они могут также разрушать относительно тонкий чугун.

Современный чугунный радиатор отопления

Максимальное рабочее давление для большинства чугунных батарей – это 10-13 атм. Стоит отметить, что чугунные радиаторы относительно часто протекают между секциями. В таком случае, лучше будет перебрать батарею и поменять прокладки на термостойкую резину, температура воды в батарее отопления не будет влиять на целостность такой прокладки.

Следующий вариант – это стальной водяной радиатор отопления. Теплопроводность стали практически такая же, как и в случае с чугуном, но стальные радиаторы являются более прочными.

Обычно стальной радиатор имеет пластинчатый тип. Это значит, что две профилированные пластины свариваются по контуру.

Внутри жидкость для радиаторов отопления будет течь по извилистым каналам. Что касается приборов отечественного производства, то в былые годы такие радиаторы работали всего 7 лет, а прочность их тоже была низкой – пределом давления было 6 атм. Кроме того, такие батареи обладали низкой теплоотдачей. В современности же, особенно – импортное производство, изготавливает устройства такого же типа, но уже с неплохим внешним видом и техническими свойствами.

Стальные радиаторы

Также эти приборы рассчитаны на давление от 10 атм. Гарантия производителя составляет 10 лет. Показатель теплоотдачи зависит от габаритов. Трубчатые радиаторы – это еще один подвид. Принцип конструкции – верхний и нижний коллекторы соединяют прямые и фигурные трубы, по которым ходит носитель тепла. Такие радиаторы прочные, и очень часто их высокая теплоотдача сочетается с отличным дизайном.

Рекомендуем к прочтению:

Также радиаторы изготавливают из алюминия. Алюминиевые радиаторы водяного отопления появились на российском рынке примерно в 90-х годах. Такие радиаторы имеют приятный внешний вид, а их теплоотдача порадует даже требовательного потребителя. Помимо этого, стоимость таких радиаторов является относительно доступной. Но, к сожалению, все не так уж и прекрасно. Централизованное отопление в наших краях – не идеально, здесь постоянно могут появляться скачки в давлении.

Алюминий достаточно прочен, чтобы батареи работали в штатном режиме, а вот если случится форс-мажор на 25 атмосфер, то батарея может просто разлететься.

Еще один недостаток – это то, что алюминий с некоторыми материалами формирует гальванические пары. Это приведет к появлению слабого тока, вследствие этого внутренняя поверхность будет разрушаться быстрее.

Алюминиевые радиаторы отопления

Теперь отметим смешанные типы радиаторов водяного отопления – это соединение алюминия  стали. Описанные выше проблемы были решены при помощи таких вот радиаторов под названием биметаллические. Принцип прост – внутри алюминиевой оболочки, которая имеет большую площадь оребрения, располагают сердечник из стали, которая устойчива к коррозии. Теплоотдача такого радиатора только немного будет уступать цельному алюминиевому.

Устойчивость таких радиаторов к давлению просто отлична – норма составляет 25 атмосфер рабочего давления.

Еще одно сочетание – это алюминий и медь. Основу такой батареи составляет виток толстой медной трубки. На медь прессуется алюминиевое оребрение. Сверху радиатор будет защищать стальной кожух – от механических повреждений. Медь имеет потрясающую теплопроводность, поэтому жидкость для батарей отопления будет отдавать много тепла. Такие водяные батареи для отопления квартиры компактны, но отдают большое количество тепла.

Биметаллические радиаторы отопления

Размеры радиаторов

Теперь следует разобраться с размерами радиаторов водяного отопления. Кроме стандартных, существует множество дизайнерских решений и эксклюзивных, которые больше нигде не найдешь. Однако расстояние боковых подводок межосевое – везде стандартизировано. Самые распространенные значения этого показателя – это 500 мм. Если водяные батареи отопления имеют низкий тип, то расстояние может составлять 200, 250, 300, 350, 400 мм.Благодаря компактности создается тепловая завеса для окна с низким подоконником.

Самые распространенные размеры радиаторов отопления

Помимо этого, удельная теплоотдача длинного радиатора будет выше, чес высокого, так как теплопоток линейно зависит от дельты температур  поверхности радиаторов и окружающего воздуха. И чем выше будет батарея, тем более горячим будет воздух в ее верхней части. Именно поэтому высокие, то есть – вертикальные, радиаторы отопления для антифриза – обычно это дизайнерские изделия, которые несут, в основном, декоративный эффект.

Секционные радиаторы – это удобно. Ведь с помощью секций можно легко собрать необходимую длину радиатора в зависимости от того, какие именно у вас потребности.

Выбор радиаторов

Трудности выбора батареи для водяного отопления появляются не просто так. Порой непосвященный пользователь может приобрести такие батареи, которые не будут эффективны или вовсе не подойдут для его системы. В целом, лучше всего обратиться к специалистам, но мы приведем несколько советов, которые, возможно, направят вас в нужную сторону.

Рекомендуем к прочтению:

Если вы проживаете в квартире многоэтажного дома, то для вас лучшим выбором будут биметаллические радиаторы.

Скачки давления им не страшны. Если вы живете в частном доме, здесь вы контролируете такие параметры, как температура воды в радиаторах отопления и давление, а также самостоятельно выбираете материал подводки. Именно поэтому вам подойдут алюминиевые батареи. Если же в каких-то помещениях вам не важна красота, то можно поставить самодельные регистры.

Самодельные регистры отопления

Важно отметить такой критерий, как тепловую мощность. Потребность нужно рассчитывать по следующей формуле: 40 Вт тепла идет на 1 куб.м объема. Но это значение лишь базовое, его модифицируют коэффициентами:

  • В Южных регионах итоговую мощность умножают на 0.7-0.9.
  • В Северных – на 1.3-2.0.
  • Если квартира угловая в торце дома – 1.2-1.3 в зависимости от толщины и материала стен.
  • Частный дом – базовое значение множим на 1.5.
  • Каждое окно добавляет к мощности 100 Ватт.
  • Каждая дверь, ведущая на улицу, — 200 Ватт.

Так, мы узнаем максимальное значение.

Также очень важно правильно рассчитать объем воды в радиаторе отопления. Самый простой способ – это использование таблиц, которые вам предложат специализированные магазины.

Так, в среднем, емкость радиатора отопления составит:

  • Секция алюминиевого радиатора – 0.45 л теплоносителя;
  • Секция новой или старой батареи из чугуна – 1/1.75 л;
  • Погонный метр 15 мм/32 мм трубы – 0.177/0.8 л.

Сколько воды в радиаторе отопления – будет также зависеть от наличия расширительных баков и насосов подпитки. В таком случае, чтобы определить суммарный объем всей отопительной системы, следует сложить объем батареи отопления – каждого радиатора, котла, трубопровода.

Следует отдельно отметить коэффициент расширения жидкости, который будет влиять на то, сколько литров в радиаторе отопления. Такой показатель может быть двух значений, и он влияет на объем радиаторов отопления. Если используется вода, то это 4%. Если применяются радиаторы отопления под антифриз, который основан на этиленгликоле, то коэффициент составит 4.4%.

otoplenie-doma.org

Стальные радиаторы водяного отопления | ГрейПей

Стальные радиаторы, благодаря новым методам производства и обработки, стали приобретать популярность при строительстве систем водяного отопления. Более высокое качество стали, антикоррозионная обработка увеличили ресурс и надежность этих отопительных приборов. Об аспектах применения, производства, об основных конструкциях рассказывает материал этой статьи.

Виды и характеристики стальных радиаторов

Стальные радиаторы, в отличие от своих конкурентов, выполненных из других материалов, имеют более широкий ряд конструкций и типоразмеров. Основное разделение по конструктивному признаку производят на 2 типа:

  1. Панельные;
  2. Трубчатые.

Кроме этого, отопительные приборы из стали отличаются по следующему ряду признаков:

  1. Способ размещения;
  2. Способ подключения;
  3. Цвет;
  4. Тип;
  5. Толщина применяемого материала;
  6. Качество антикоррозионной обработки.

По способу размещения стальные радиаторы подразделяются на 2 типа – настенные и напольные (отдельностоящие). При настенном монтаже приборы могут устанавливаться на обычные и регулирующие глубину (расстояние до стены) кронштейны. Имеются такие же модификации подставок и для напольной установки – жесткие и регулируемые.

По способу подключения радиаторы делятся на три основных конфигурации:

  1. С боковым подключением;
  2. С нижним подсоединением;
  3. С вариантами разносторонней классической обвязки.

Вариант с боковым и классическим подключением реализуются обычно с применением кранов или вентилей, с нижним подключением – чаще всего применяются узлы нижнего подключения.

Стальные панельные радиаторы имеют группу основных цветов оформления, на заказ могут быть окрашены в выбранный покупателем цвет. Многие производители предлагают широкую палитру оттенков, что облегчает выбор для решения дизайнерских вопросов оформления интерьера.

По типу приборы имеют ряд конструктивных признаков:

  1. Глубина – до 270 мм;
  2. Высота – до 2000 мм;
  3. Длина – до 3000 мм.

Глубина зависит от количества основных элементов – панелей (и конвективных поверхностей оребрения) и рядов вертикальных труб (для трубчатых изделий).

Высота стальных радиаторов колеблется от 150 до 2000 мм. Приборы, имеющие наибольшую высоту, называют вертикальными радиаторами. Обычно это трубчатые изделия, имеющие малую ширину.

Длина устройств отопления из стали достигает 3 метров. На заказ могут выполняться радиаторы и большей длины, но равномерность нагрева их поверхности (по длине) вызывает сомнения.

Для производства панелей обычно применяется сталь толщиной 1, 25 мм, реже – 1,5 мм. Трубки имеют аналогичный показатель толщины материала.

Технические показатели стальных радиаторов (панельных и трубчатых) находятся в следующих диапазонах:

  1. Рабочее давление – от 6 до 12 кгс/см2;
  2. Давление разрушения – от 13 до 18 кгс/см2;
  3. Величина рН – от 6,5 до 9;
  4. Подверженность основным видам коррозии – высокая;
  5. Предельная рабочая температура – до 1200С.

Панельные стальные радиаторы отопления

Панельные радиаторы в 70-80-е годы прошлого века стали массово применяться при монтаже отопления наравне с чугунными радиаторами. Но отсутствие защитных покрытий и низкое качество изготовления вынуждали владельцев квартир избавляться от ненадежных радиаторов.

Сейчас методики производства и защиты изделий сделали качественный рывок, обеспечивая более высокие эксплуатационные характеристики радиаторов.

Панель радиатора состоит из двух параллельных, сваренных между собой по стыку, штампованных стальных панелей. Штамповка формирует внутренний гидравлический облик панели – два горизонтальных канала с рядом связывающих их вертикальных каналов. К панели приварены патрубки для присоединения арматуры и трубопроводов.

Кроме панелей радиаторы этого типа оптимизируются внедрением в конструкцию стального оребрения. Оно имеет П-образный гофрированный профиль (толщина металла – до 0,5 мм), приваривается к внутренней плоскости панели.

Мощность прибора формируется за счет размеров, количества панелей и рядов оребрения. Для защиты от негативного влияния коррозии современные панели радиаторов из стали проходят обработку следующими методами:

  1. Катодный электрофорез;
  2. Анодный электрофорез;
  3. Погружение в красящий состав;
  4. Цинк-марганцевая обработка;
  5. Финишное покрытие эпоксидным составом.

Чаще всего для антикоррозионного покрытия внутренней и внешней поверхности применяется один из указанных способов. Иногда эти методы комбинируются для многослойного покрытия, что значительно повышает качество покрытия (но и стоимость изделия).

Основная маркировка панельных радиаторов имеет маркировку из двух цифр.

 Например, радиатор типа 10 имеет 1 панель и не имеет элемента оребрения, типа 22 имеет две панели и 2 конвективных элемента, тип 33 (самый глубокий, до 170 мм) – 3 панели и 3 конвективных оребрения.

Панельные радиаторы, имеющие более 1 панели, имеют боковые торцовые стенки и верхние решетки, являются комбинацией радиатора и конвектора.

Трубчатые стальные радиаторы отопления

Трубчатые приборы отопления имеют различные исполнения:

  1. Секционные;
  2. Горизонтальные и вертикальные каналы с оребрением из труб различного профиля;
  3. Дизайнерские модели.

Секционные радиаторы выполняются из сварных секций, имеющих горизонтальные и вертикальные каналы для движения теплоносителя.

Секции свариваются между собой. Методы подключения зависят от модели радиатора.

Вторая конфигурация изделий – трубчатые каналы, к которым привариваются пустотелые трубы оребрения круглого, прямоугольного или квадратного сечения.

Дизайнерские модели представлены сверхплоскими радиаторами. Также в качестве дизайнерских моделей применяются вертикальные радиаторы. Они могут выполнять функцию полупрозрачной перегородки помещения, устанавливаются в узкие простенки между окнами, витринами, витражами.

Трубчатые радиаторы имеют прочность несколько большую, чем панельные радиаторы. Это обусловлено плавностью сечения ее элементов, меньшей подверженностью локальных участков гидроударам. Скругленная поверхность рассеивает гидравлический удар по площади.

Достоинства и недостатки стальных радиаторов

Главными достоинствами стальных радиаторов являются следующие факторы:

  1. Цельность конструкции;
  2. Равномерный прогрев;
  3. Большой выбор дизайна изделия.

Цельность конструкции облегчает монтаж изделия. Отсутствие составных элементов, межсекционных ниппелей, прокладок значительно повышают герметичность радиатора.

Теплофизические характеристики стали позволяют прогреваться поверхностям теплообмена с высокой скоростью, равномерно. Выбор геометрических размеров отопительных приборов, широкая палитра цветов делают стальные радиаторы (особенно трубчатые) органичным элементом любого интерьера и дизайна.

Наряду с этим радиаторы из стали обладают и весомыми недостатками:

  1. Подверженность коррозионному износу;
  2. Относительно низкое рабочее давление;
  3. Сниженная ударная прочность;
  4. Негативная реакция на загрязненный теплоноситель;
  5. Тепловая мощность неизменна.

Величина рабочего давления централизованных систем составляет 7 – 9 кгс/см2. Это значение зачастую соответствует максимальному рабочему давлению прибора. Поэтому применять в центральных сетях отопления радиаторы из стали не рекомендуется. Лучший вариант применения – автономная индивидуальная система отопления.

Еще один фактор, негативно влияющий на работу стальных радиаторов в общих системах – загрязненность теплоносителя. Большинство видов и моделей приборов из стали имеют малое проходное сечение, поэтому будут образовываться засоры.

Из-за монолитности изделия тепловую мощность прибора нельзя увеличить и доставить дополнительные секции.

Стальные радиаторы отопления уступают по популярности приборам из других материалов. Но они имеют несколько весомых преимуществ, прежде всего дизайн и отсутствие стыков. Применение их однозначно рекомендуется в автономных системах, в централизованном отоплении – с большими ограничениями.

(Просмотров 119 , 2 сегодня)

Рекомендуем прочитать:

greypey.ru

Какие радиаторы водяного отопления лучше


Какой радиатор лучше?

Отопление частного дома » Радиаторы отопления

Разновидности радиаторов

Решая вопрос отопления собственного дома, каждый домовладелец задается вопросом какие лучше выбрать радиаторы отопления. Вопрос правильный и серьезный, ведь современный рынок котельного оборудования в настоящее время предлагает четыре основных вида отопительных радиаторов, которые делятся и по материалу, из которого они изготавливаются, по размерам, по срокам службы, по надежности и прочности, а так же по теплоотдаче, как основополагающему показателю всей системы.

Поэтому придется разобраться со всеми видами в отдельности, понять все их качества, отметить преимущества и недостатки. И в первую очередь отметим классификацию. Четыре вида: чугунные ,стальные, алюминиевые, биметаллические.

Итак, будем рассматривать каждый вид в отдельности.

Чугунные секционные

Начнем с того, что данные отопительные батареи относятся к категории «старой гвардии», которые до сих пор служат верой и правдой в большинстве квартир российских городов. Классика данного вида – это отечественная модель, имеющая марку МС-140. Отличный прибор, который может выдержать рабочее давление теплоносителя в девять атмосфер, а при опрессовке системы аж в пятнадцать атмосфер.

Чугунные радиаторы

Чугунные радиаторы прекрасно себя показали в эксплуатации, они менее всего подвержены коррозии металлов. К тому же данный экземпляр спокойно работает с водой, которая не очень соответствует всем нормам и требованиям чистоты и мягкости. Кстати, такая горячая вода, как теплоноситель, обычное дело в централизованных линиях отопления.

Чисто конструкционное преимущество чугунных батарей – это большой диаметр внутренних каналов. Это говорит от низком гидравлическом сопротивлении, что дает возможность использовать их в системах, где применяется естественная циркуляция горячей воды.

А что с недостатками? В принципе они очевидны. Это большой вес, а соответственно трудоемкость монтажных работ, сложность перевозки и трудности с погрузо-разгрузочными работами. Приплюсуем сюда высокую тепловую инерцию чугуна, а это недостаток, который осложняет регулировку температуры внутри радиатора и всей системы. К тому же их внешний вид. Это не шедевр искусства, поэтому владельцы стараются прикрыть их декоративными панелями или решетками. И пыль, которая оседает между секциями, и ее очень сложно убрать.

Алюминиевые

Данный вид радиаторов в последнее время сильно подвинул на рынке чугунные аналоги. Все дело в их качествах, где первое место занимает высокий коэффициент теплоотдачи. Второе – это легкость конструкции, что облегчает монтаж и перевозку изделия. К примеру, одна секция алюминиевого радиатора весит всего лишь один килограмм. Третье – это презентабельный внешний вид, что расширяет возможности их применения в любых видах дизайна интерьера.

Алюминиевые радиаторы

Низкая тепловая инерция алюминия дает возможность быстро реагировать и регулировать температуру теплоносителя. Мощность прибора можно изменять и подбирать под необходимые параметры простым присоединением секций. Все достаточно просто.

Сегодня производители предлагают две основные модели, у которых межцентровое расстояние равно 350 и 500 миллиметров. Это стандарт, но на рынке есть и нестандартные варианты с показателем в 400, 600, 700 и так далее. Длина прибора определяется количеством секций, здесь ограничений нет.

Алюминиевые радиаторы делятся на две группы по принципу их производства. Первая – литые, где каждая секция отливается, как единый элемент. Вторая – экструзированные, то есть каждая секция состоит из нескольких элементов, которые соединяются между собой механическим способом.

Есть деление приборов и по выдерживаемому давлению. Стандартный вариант – шесть атмосфер. Такие радиаторы применимы только в частных домах и коттеджах. Усиленный вариант выдерживает давление в двенадцать атмосфер.

Недостаток – это слабая стойкость к процессам коррозии. Особенно это усиливается, если в системе отопления присутствуют другие виды металлов. Образуется гальваническая пара, которая сразу же начинает процесс коррозии. Правда, специалисты отмечают, что если правильно эксплуатировать алюминиевые радиаторы, а так же правильно провести процесс их монтажа, то они прослужат достаточно долго.

Биметаллические

Биметаллические радиаторы

Биметаллические батареи отопления изготавливаются из алюминия (корпус) и стальных труб, по которым проходит теплоноситель. Технические характеристики, которыми обладает этот вид радиаторов, намного превосходит алюминиевые. Во-первых, прочность стальных труб помогает выдерживать большое внутреннее давление теплоносителя, доходящее иногда до тридцати атмосфер. Великолепный показатель. Во-вторых, это сниженные требования к качеству горячей воды. В-третьих, это высокая теплоотдача, сравнимая с алюминиевыми радиаторами. В-четвертых, великолепный презентабельный внешний вид.

По внешности они очень похожи на алюминиевые аналоги, но конструкция их совершенно отличается. Здесь стальные трубы залиты алюминием, последний не соприкасается с водой. Тепло от теплоносителя передается стальным трубам, а через них алюминиевому корпусу, который и обогревает помещение.

Стальные

Сразу разделим данный вид на две группы: панельные и трубчатые. Первый отличается высокими эксплуатационными характеристиками, где выделяется высокая теплоотдача и низкая тепловая инерция. У каждого производителя можно выделить огромный модельный ряд изделий, которые отличаются друг от друга размерными показателями.

Стальные радиаторы

Само название говорит за себя, это касается формы радиатора. Она прямоугольная. В чисто конструктивном плане данный вид изготавливается из двух частей листовой стали, которые соединяются между собой электросваркой точечного типа. Листы имеют штампованный вид, где делаются канавки под теплоноситель. Толщина используемого листа составляет минимум 1,2 миллиметра.

Для увеличения площади нагрева с тыльной стороны радиатора привариваются П-образные накладки-ребра. К недостаткам данной группы можно отнести невысокий коэффициент сопротивляемости процессам коррозии металлов, выдерживают не высокое давление и совершенно не могут сопротивляться гидравлическим ударам.

Необходимо отметить, что панельные стальные радиаторы можно подключать и снизу, и сверху, и сбоку. Подвешивают их на специальные кронштейны или устанавливают на ножки.

Вторая группа – это трубчатые радиаторы. Если судить этот вид чисто со стороны внешнего вида, то они самые красивые. Спокойно выдерживают давление до 15 атмосфер. Небольшой объем теплоносителя внутри системы позволяет регулировать их быстро и просто. Трубчатые аналоги нравятся хозяйкам, их просто чистить.

Недостатки: высокая стоимость приборов и низкая сопротивляемость коррозии, если радиаторы изнутри не обработаны полимерным покрытием.

Заключение

Итак, теперь можно ответить на вопрос, какой радиатор лучше. Все будет зависеть от того, где вы живете. Здесь имеется в виду многоквартирный дом или частный дом. Если вы живете в квартире, то выбирайте те радиаторы, которые могут справиться с давлением теплоносителя, равному не менее 12 атмосфер. Остальные можно использовать в частных домах.

Если вы ограничены в средствах, то выбирайте бюджетные варианты. К примеру, чугунные аналоги. Хотите создать в комнате необычный дизайн, берите алюминиевые или биметаллические батареи. Прочитав данную статью, вы становитесь уже специалистом. Во всяком случае, вас уже не обмануть.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Радиаторы отопления для частного дома

Частный дом — это всегда автономная отопительная система, которая достаточно сильно отличается от центральной системы. Она имеет свои особенно

www.teplo-ltd.ru

Типы и виды радиаторов отопления, их преимущества и недостатки

Летом нужно готовить не только санки, как в старой поговорке. Стоит заранее позаботиться и о других атрибутах, спасающих нас от зимних холодов. Этот период лучше всего подходит для смены радиаторов отопления. Но прежде чем их менять нужно определиться с их видом и типом. Чтобы облегчить вам выбор, мы классифицировали основные виды радиаторов отопления и указали их основные характеристики, преимущества и недостатки.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.


Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны – Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

  • Инерционность – низкая, отдача тепла – отличная.
  • Объем теплоносителя мал, потребление энергии – небольшое.
  • Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
  • Крайне низкая цена.

– Минусы:

  • Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
  • Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
  • Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.


Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели “РС” и “Гармония” еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

  • Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
  • Тепловая мощность (общая) – 1200-1600 ватт.
  • Температура горячей воды (максимум) – 110-120 градусов.
  • рН воды – 8,3-9,5.

Алюминиевые радиаторы отопления

Как следует из названия это радиаторы сделанные полностью из алюминия. Здесь существует два вида радиаторов – литьевые и экструзионные. Оба их лучше использовать для автономного отопления – к централизованной системе они не подходят из-за давления и коррозии, которая вызвана некачественным теплоносителем в центральной теплосети.

Литьевые радиаторы

Радиаторы изготовленные методом литья под давлением, отличаются широкими каналами для горячей воды и прочными толстыми стенками.


Радиатор составлен из нескольких секций, которые при необходимости можно либо добавить, либо убрать лишние.

Экструзионные радиаторы

При этом способе производства (более дешевом) вертикальные части батареи выдавливают из алюминиевого сплава на экструдере. Коллектор отливают из силумина. Цельное изделие не поддается изменению – нельзя ни добавлять секции, ни убирать их. В этом заключается главный минус данного типа радиаторов.

Производители: Это в основном компании из Италии. В частности, можно назвать FARAL Green HP, ALUWORK, Sira Group (батареи ROVALL), Fondital.

+ Плюсы:

  • Эти радиаторы очень легкие, поэтому просто монтируются, не требуя применения прочных кронштейнов.
  • По теплоотдаче они занимают одно из первых мест среди всех отопительных приборов.
  • Они способны очень быстро нагреть комнату.
  • Они экономичны и могут оснащаться температурным регулятором.
  • Дизайн изделий современен и привлекателен.

– Минусы:

  • Срок службы не очень велик – около 15 лет.
  • Алюминий активен в химическом отношении, поэтому страдает от коррозии и требует качественного теплоносителя.
  • При вытеснении воздуха образуется водород.
  • Слабая конвекция.
  • Возможны протечки между секциями.
  • Гидроударам и скачкам давления радиаторы из алюминия противостоять не способны.

Главные характеристики:

  • Давление (рабочее) – в среднем 6-16 бар.
  • Тепловая мощность (1 секции) – 82-212 ватт.
  • Температура горячей воды (максимум) – 110 градусов.
  • pH воды – 7-8.

Чугунные радиаторы отопления

Условно их можно разделить на на обычные или радиаторы в современном стиле и радиаторы в стиле ретро.

Чугунные радиаторы в современном стиле

Самый старый вид радиаторов. Эти радиаторы отличают простота и строгость форм, плоский фасад, аккуратный дизайн. Греются они долго, зато все невзгоды центрального отопления выдерживают с честью. Они прочные, дешевые, служат лет 50. Поэтому, решая, какие выбрать виды радиаторов отопления, многие останавливаются именно на чугунных.

Производители: Производят бюджетные чугунные радиаторы украинские, российские, белорусские заводы. Но зарубежная продукция и качеством будут получше, и на вид посимпатичнее. Отметим фирмы Kоnner, Viadrus, DemirDöküm, Roca.

Радиаторы в стиле «ретро»

Каждый из этих радиаторов представляет собой маленький шедевр. Ведь чугунное художественное литье выглядит весьма изысканно, украшая собой любое помещение. К сожалению, стоит каждая такая батарея очень дорого.

Производители: Это фирмы из Англии, Германии, Франции, Турции, Китая. Например, компании Roca и Konner выпускают очень красивые модели.

+ Плюсы:

  • Они способны проработать не меньше 50 лет.
  • Чугун химически пассивен, поэтому коррозии он «не по зубам».
  • Лучевое излучение хорошо прогревает помещение с высокими потолками.
  • При отключении отопления батареи долго остаются горячими.
  • Низкая цена (кроме моделей, выполненных художественным литьем).

– Минусы:

  • Долгий разогрев.
  • Большой вес и габариты доставляют трудности при перевозке и монтаже.
  • Радиаторы нуждаются в прочном креплении.
  • Большой объем теплоносителя.
  • Чугун – хрупкий металл. Гидроудар способен разорвать чугунную батарею.

Главные характеристики:

  • Давление (рабочее) – 9-12 бар.
  • Тепловая мощность (1 секции) – 100-160 ватт.
  • Температура горячей воды (максимум) – 110 градусов.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который “одевают” алюминиевую оболочку.


Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

+ Плюсы:

  • Инерционность практически отсутствует, отдача тепла – велика.
  • Биметалл может выдерживать повышенное давление и гидроудары.
  • Объем горячей воды небольшой.
  • Монтаж прост, дизайн – современен.
  • Стойкость к коррозии.

– Минусы:

  • Цена «кусается».
  • Теплоотдача ниже, чем у радиаторов из алюминия.

Главные характеристики:

  • Давление (рабочее) – в среднем 20-50 бар.
  • Тепловая мощность (1 секции) – 150-180 ватт.
  • Температура горячей воды (максимум) – 130 градусов.
  • Характеристики теплоносителя – неважно.

Половые конвекторы

Новое решение среди отопительных приборов – спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

– Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Плинтусные конвекторы отопления

Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.

+ Плюсы:

  • Экономия топлива на нагрев – до 40 процентов.
  • Наличие терморегуляторов, защита от перегрева.
  • Быстрый монтаж, простота ремонта.
  • Равномерность распределения тепла.

– Минусы:

  • Монтаж производится только специалистами.
  • Из-за прилегания конвектора к стенам их отделка коробится.
  • Высокая цена.

Главные характеристики:

  • Тепловая мощность – 500-1500 ватт.
  • Температура теплоносителя – до 130 градусов.
  • Максимальное рабочее давление до 16 атм.

Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

Вам будет интересно

srbu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
