Терморегулятор для радиатора отопления: виды и секреты настройки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Терморегулятор для радиатора отопления подойдет для помещений, где существует необходимость понижения температуры. Чаще всего это жилье на верхних этажах многоквартирных зданий, где присутствует верхняя разводка. При монтаже регулирующего устройства на радиатор будет обеспечена требуемая температура с незначительной погрешностью. Прежде, чем приобрести подобное устройство, нужно подробнее узнать о его видах, способах установки и настройки. Об этом и поговорим в данном обзоре.

Подобное устройство повышает эффективность отопительной системы

Содержание статьи

Терморегулятор для радиатора отопления: принцип действия и устройство

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

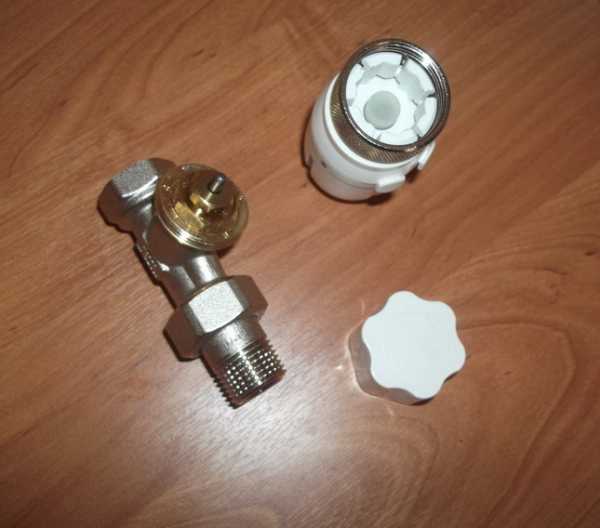

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом. Конус считается запорным элементом, который при перемещении меняет количество теплоносителя. Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом. Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ. При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь. Конус перекрывает движение потока теплоносителя и состав остывает. При этом сильфон становится меньше. Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования. Такая техника позволяет поддерживать нужную температуру.

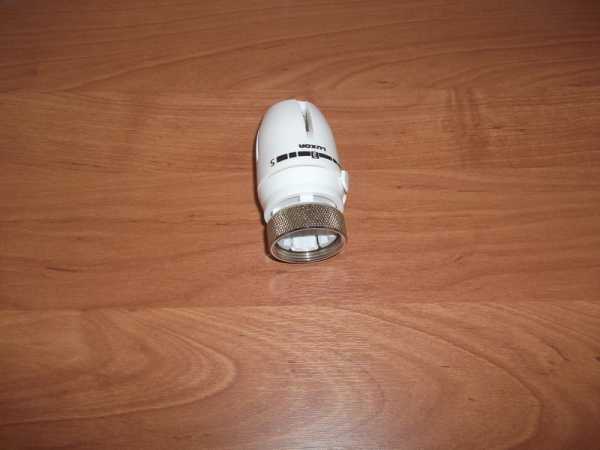

Термоголовка для регулятора требует настройки

Полезная информация! При установке устройства на радиатор стоит учитывать, что батарея при этом не будет целиком прогреваться. Какие-то участки будут охлаждены. Если снять термоголовку, то вся поверхность плавно потеплеет.



Виды термостатических элементов

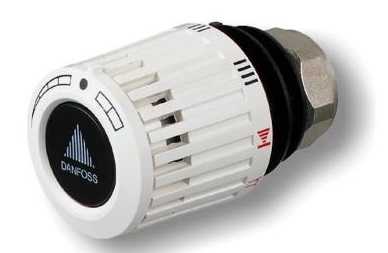

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

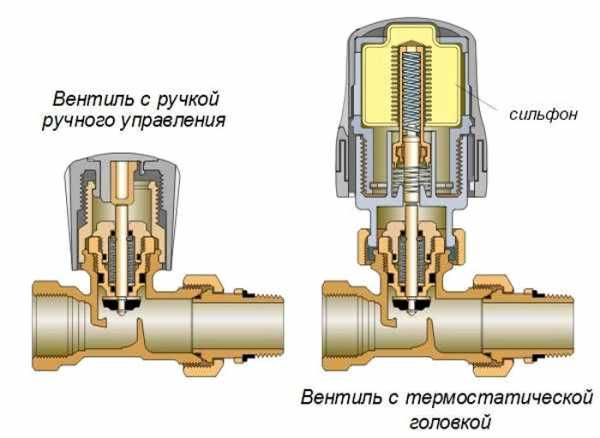

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

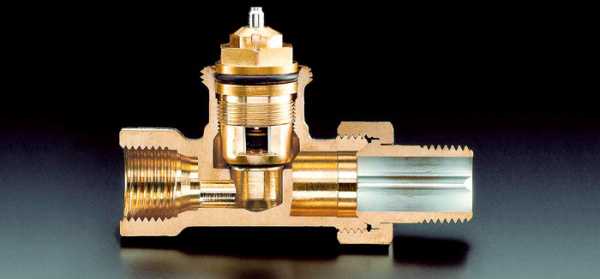

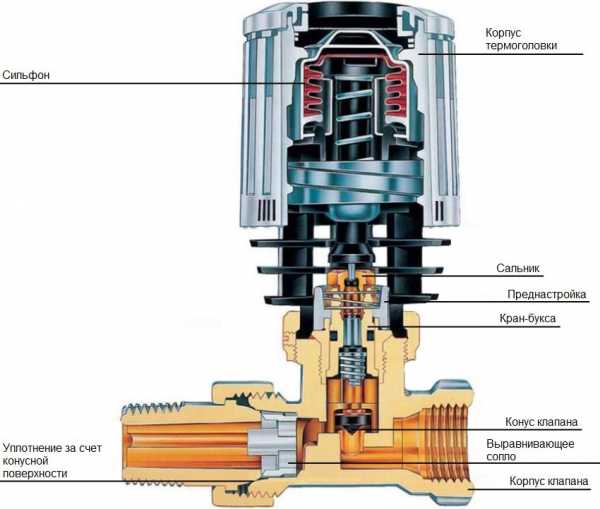

Термоголовка и клапан в разрезе

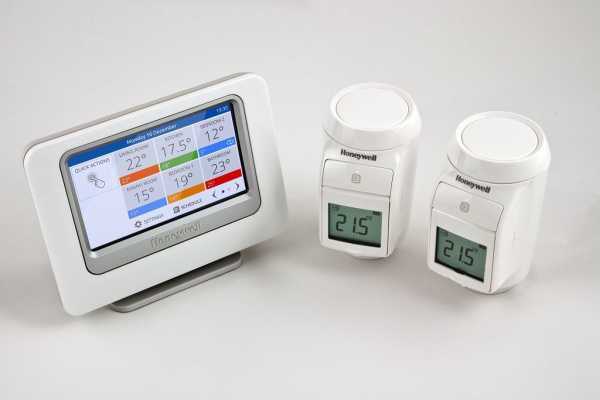

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

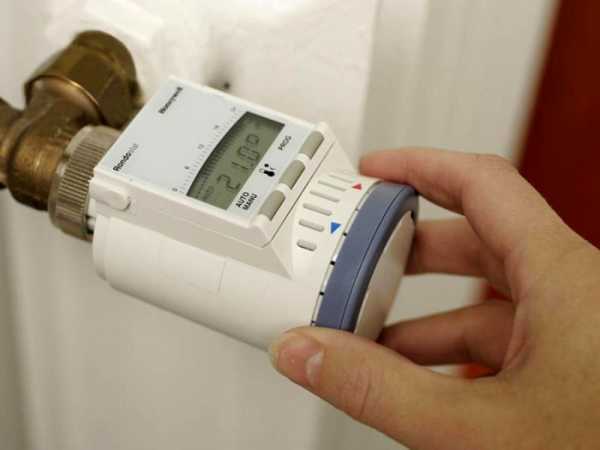

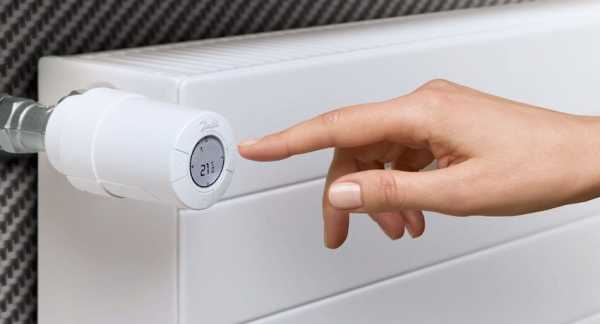

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Статья по теме:

Терморегулятор для котла отопления. Для чего нужен регулятор температуры на котле? Как он устроен? Какие виды бывают? Сколько стоит подобное удовольствие? Об этом мы расскажем в отдельном обзоре.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола. Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Полезный совет! Чтобы иметь возможность ремонтировать радиатор без выключения системы рекомендуется установить байпас.

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

• открывается поток теплоносителя. При этом термоголовка передвигается влево;
• показатель температуры повышается на 4-7 градусов;
• головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
• после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

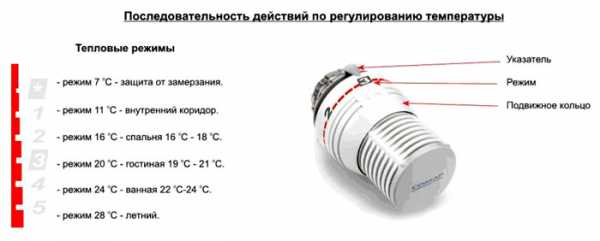

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора

Комнатный термостат.Сравнение способов регулировки температуры (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Терморегулятор на батарею отопления: принцип работы, настройка, установка

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

cotlix.com

Термостат для батарей отопления

Каждый человек по-разному воспринимает уровень комфорта в своей квартире. При нормативных показателях температуры воздуха зимой один может мёрзнуть, а другой изнывать от «зноя » и открывать окна. Быстро и эффективно решить проблему контроля и регулирования тепла в квартире можно, установив терморегулятор для батареи отопления в каждую комнату.

Терморегулятор для радиатора: что это?

Терморегулятор, или термостат для батареи отопления – это небольшой по размерам прибор. Основная его функция – контроль температуры воздуха в комнате. Достигается это путем регулирования интенсивности потока теплоносителя в батарее. Данные устройства не работают на увеличение теплоотдачи в радиаторах, поэтому устанавливать их в этих целях бесполезно.

Термостаты — простые по конструкции изделия, состоящие из двух основных элементов: вентиля (клапана) и термостатической головки (термоэлемента).

1. Термовентиль представляет собой латунный корпус, в котором размещаются проходное отверстие, запорный механизм и седло. В процессе работы термостата конус (запорный механизм) приводится в движение: поднимается и опускается. Этими действиями он обеспечивает проход горячей воды к радиатору и регулирует нагрев последнего.
2. Термоголовка, или термостатический элемент – это деталь, которая приводит в движение запорный механизм. Она состоит из подвижного герметичного цилиндра — сильфона, в котором содержится тепловой агент. Его роль играют специальные жидкость или газ.

Эффективность работы термостата зависит от скорости реакции содержимого сильфона на изменение температуры воздуха в помещении.

Принцип работы терморегулятора

Установка термостата на радиаторы отопления позволяет контролировать и поддерживать в нужных параметрах температурный режим в помещении. При нормальной работе прибора погрешность может составлять не более 1 градуса. Это достигается благодаря отлаженной системе взаимодействия внутренних механизмов.

При повышении температуры воздуха в квартире тепловая жидкость или газ внутри сильфона расширяется и увеличивает размеры цилиндра. Он оказывает давление на поршень, приводящий в движение запорный механизм термовентиля, который в свою очередь блокирует поток горячей воды. В результате радиатор остывает, из-за чего снижается температура воздуха в помещении. В процессе остывания термостатического наполнителя цилиндр приобретает первоначальные размеры. Поршень поднимает конус-запор, циркуляция теплоносителя возобновляется, радиатор начинает прогреваться, повышая температуру воздуха в помещении.

Потребители, которые желают установить термостаты на свои батареи, должны знать о некоторых особенностях работы данного прибора.

1. Сам радиатор может нагреваться неравномерно, в некоторых местах он будет холодным на ощупь. Не стоит этого бояться. Достаточно снять термоголовку, и вся поверхность батареи станет одинаково тёплой. Если этого не произошло, надо проверить её состояние: прочистить и удалить воздух.
2. Термостаты можно устанавливать на любые радиаторы, кроме чугунных. Они обладают высокой тепловой инерцией. Это делает прибор регулирования тепла практически бесполезным.

Виды термостатов

Вид терморегулятора зависит от типа термостатического элемента – верхней, сменной части прибора. Она бывает:

• механическая;

Большинство производителей термостатов выпускают изделия, подходящие для любого типа термоголовки. Наиболее востребован механический. Это базовая комплектация, различающаяся некоторыми характеристиками и ценой.

На стоимость прибора влияет тип датчика температуры. Он может быть встроенным и выносным. Второй вариант дороже. Его устанавливают, когда ограничен доступ к батарее. Например, она закрыта экраном. В этом случае сам прибор с датчиком, расположенным на удалении, соединяет специальная трубка, обеспечивающая точность показаний устройства.

Бюджетный вариант – прибор с ручной термоголовкой. Он не отличается принципом работы аналогичных устройств механического типа. Однако потребитель самостоятельно выполняет вращения вентиля, чем изменяет количество горячей воды, проходящей в радиатор. При желании данный элемент можно заменить на механический или электронный. Корпус остаётся тем же.

Самые дорогие электронные термостаты отличаются размерами и дополнительными возможностями. В них устанавливается программа, которая может менять температуру теплоносителя по заданным параметрам. Например, с 8 ч утра до 17 ч вечера, когда в квартире никого нет, можно понизить температуру воды в системе. С приходом жильцов восстановить её до необходимых параметров. Такое устройство позволяет сократить оплату за тепловую энергию, что особенно актуально при индивидуальном отоплении либо при наличии теплового счетчика.

По типу наполнителя термоголовки бывают жидкостными и газовыми. Разницы в работе устройства они не создают. Оба отличаются хорошим качеством и эффективностью эксплуатации. Однако жидкостные представлены в более широком ассортименте, так как изготовить их проще.

При покупке термостата учитывают следующие моменты:

• ширину диапазона температур;
• размеры;
• общий дизайн;
• способ подключения и тип датчика.

Все эти характеристики влияют на стоимость прибора.

Как установить термостат на батарею

Чтобы правильно установить термостат, надо знать некоторые моменты:

• терморегулятор в первую очередь монтируют в комнатах, где люди проводят много времени и необходимо регулировать микроклимат;
• правильное место расположения термостата – участок на горизонтально идущей трубе в максимальной близости от радиатора;
• устанавливают устройство на входе трубы в радиатор;
• в функционирующие системы отопления приборы устанавливают только после слива теплоносителя.

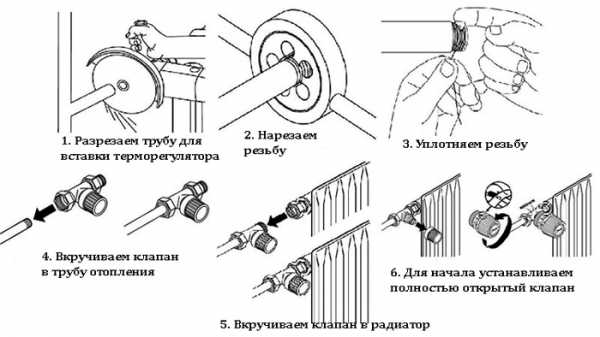

Установка терморегулятора на батарею заключается в следующих мероприятиях.

1. В пустой отопительной системе определяют «посадочное» место для термостата.
2. При наличии вентиля на месте входа трубы в радиатор эту деталь демонтируют.
3. Если краника нет, горизонтальный проводник разрезают.
4. С торцов каждой трубы делают резьбу.
5. В подготовленное «посадочное место» устанавливают корпус терморегулятора. Его фиксируют контргайками с двух сторон на трубах с резьбой.
6. Стыки обматывают изоляционной нитью для герметизации.
7. В корпус вставляют термостатический элемент в горизонтальном положении.

При установке термостата с выносным датчиком заранее определяют место его расположения. Оно должно быть удобным для последующей эксплуатации. Обычно его крепят на стену как обычный выключатель.

Как отрегулировать прибор

После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:

• закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
• в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
• открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
• когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
• после этого следят за изменениями показателей на градуснике.
• когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
• краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.

Если на батареи устанавливают автоматические термостаты, ручное регулирование не требуется. Здесь важно правильно выверить показания удалённых датчиков с отметками на градуснике и шкале прибора.

mr-build.ru

Терморегулятор для радиатора отопления в системах различных домов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В некоторых домах даже в сильные морозы можно видеть открытые форточки. «Топить улицу» во времена повальной установки счетчиков — это ничем не оправданная роскошь. Чтобы поддерживать благоприятную температуру в помещении, используют терморегулятор для радиатора отопления. С помощью этого механизма можно добиться комфортной среды в доме, попутно сэкономив немалую сумму на отоплении.

Терморегулятор позволяет поддерживать оптимальную температуру в помещении

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

Статья по теме:

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.

Полезный совет! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора

Виды запорно-регулирующей арматуры

Установка регулирующих устройств перед радиаторами обеспечивает не только управление температурным режимом, но и решение вопросов аварийной безопасности. Если батарея потекла, требует замены или ремонта, ее можно отключить от системы одним поворотом крана.

Управление потоком теплоносителя производится с применением следующих элементов:

Шаровый кран

Годится только для отключения батареи, поскольку функционирует в двух режимах — «открыто» и «закрыто». Как терморегулятор для радиатора отопления — неэффективен. Затвор нельзя держать полуоткрытым. Причина в том, что шаровой элемент крана, стоящий в промежуточном положении, постепенно приходит в негодность. Его повреждают твердые частицы, циркулирующие по трубам вместе с теплоносителем. Они неизбежно оставляют царапины на полированном шаре, вследствие чего теряется герметичность запора.

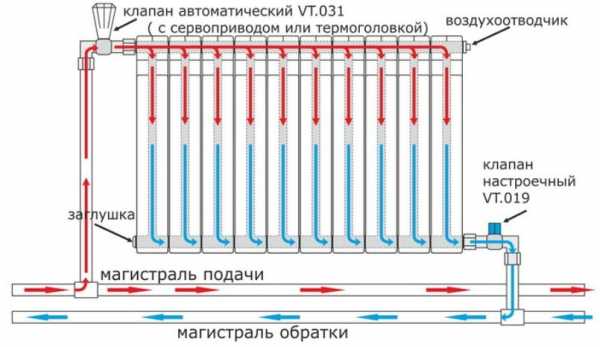

Схема установки радиатора с терморегулятором

Конусный вентиль

В целом достаточно функциональное и малозатратное решение. Регулировать подачу воды можно, но все операции приходится проделывать вручную. Никакой разметки на запорном устройстве нет. Нужно опытным путем подбирать положение вентиля, чтобы снизить или повысить температуру радиатора. Постоянные манипуляции краном также не проходят для него бесследно — чаще всего ломается защитный колпачок прибора.

Конусный вентиль — вид в разрезе

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

Полезный совет! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей

Технические особенности автоматических термостатов

Принцип действия терморегуляторов для радиаторов отопления один и тот же, но имеется ряд конструктивных различий.

По способу управления

Термостаты с ручной регулировкой. У таких приборов есть головка вентиля, на которую нанесены деления от 0 до 5. Повернув маховик крана, мы увеличиваем или уменьшаем проходное отверстие для теплоносителя.

Ноль обозначает полностью перекрытую батарею, остальные цифры — регулируемый диапазон температур от 14 до 24 градусов.

Строение терморегулятора для радиатора отопления

Электронный прибор. Работает от батареек или аккумулятора. Это самое массивное и дорогостоящее устройство из всех, но и возможности его расширены. Термостат оснащен датчиком температуры, выносным или встроенным. При изменении внешних условий датчик подает сигнал на микропроцессор, и терморегулятор срабатывает.

Стоимость прибора быстро окупается за счет экономии теплоэнергии. Устройство можно запрограммировать на изменение температуры в течение суток, а также по дням недели. К примеру, с 9 до 17 часов выставить температуру на 10-15 градусов, а позже поднять ее до комфортных 22 градусов.

Пример подключения термостата к чугунной батарее отопления

По составу рабочей среды

В сильфоне может находиться жидкость или газ. Газовый терморегулятор для радиатора отопления быстрее откликается на повышение-понижение температур. Но жидкостные реле лучше реагируют на давление сильфона. Кроме того, они проще в производстве, поэтому выпускаются в расширенном ассортименте.

Регуляторы в однотрубной и двухтрубной системах отопления

В домах со старой однотрубной системой батареи подключены последовательно. Это значит, что терморегулятор, приостановив подачу теплоносителя в один радиатор, фактически прекращает циркуляцию горячей воды по всей системе. Замена старых батарей на современные конвекторы должна сопровождаться установкой байпаса — трубы, соединяющей входной и выходной канал трубопровода.

Для такой системы выбирают терморегуляторы с большим внутренним диаметром, обладающие малым сопротивлением. Если не учесть этот момент, то весь теплоноситель пойдет через байпас, а батареи останутся холодными.

Примеры установки терморегуляторов в однотрубной и двухтрубной системе отопления

В двухтрубной системе радиаторы подсоединены параллельно. Отключение одной батареи никак не скажется на работе остальных. Байпас здесь не нужен, а для эффективного регулирования температуры можно вмонтировать термостат с высоким гидравлическим сопротивлением.

Полезный совет! Намного эффективней работают регуляторы на алюминиевых, биметаллических и стальных радиаторах, имеющих низкую тепловую инерцию.

Подключение автоматического термостата к батарее своими руками

Правила установки терморегулятора

Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.

Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.

Схема правильной установки терморегулятора

Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.

В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.

Терморегулятор для радиатора отопления (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Радиаторный термостат | Блог инженера теплоэнергетика

Приветствую вас, уважаемые читатели моего блога! Радиаторный термостат — это регулирующий клапан для обеспечения комфортной температуры в помещении. Лучше всего ставить их в частном доме, где автономная система отопления, и вы ни от кого не зависите. Тогда вообще самое милое дело. Можно ставить их и в зданиях и в жилых домах, но тогда сначала лучше провести автоматизацию ИТП. И если вы ставите у себя в квартире термостат, а теплоузел  в доме еще советского образца, то будет следующая ситуация — у вас в отдельной комнате, квартире он будет регулировать температуру внутреннюю, а в общем по дому, подъезду, это будет разрегулировка гидравлики, пусть и небольшая. В одном месте меньше тепла, в другом больше, и экономии тепла по дому вообщем не будет.

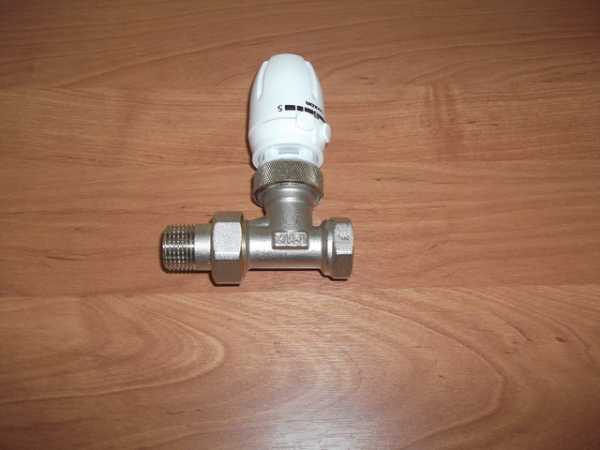

       Любой радиаторный термостат состоит из двух составляющих — термостатического вентиля (клапана)

и термостатической головки (сенсора).

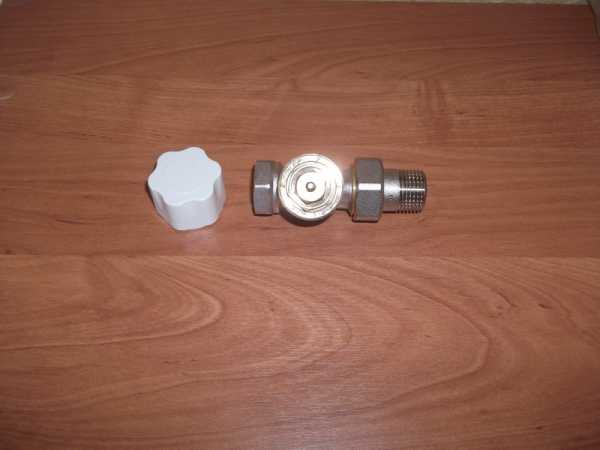

Термостатический вентиль может работать в ручном режиме, без термоголовки (термостата), для этого на нем есть специальный колпачок с обозначениями «+» и «-».

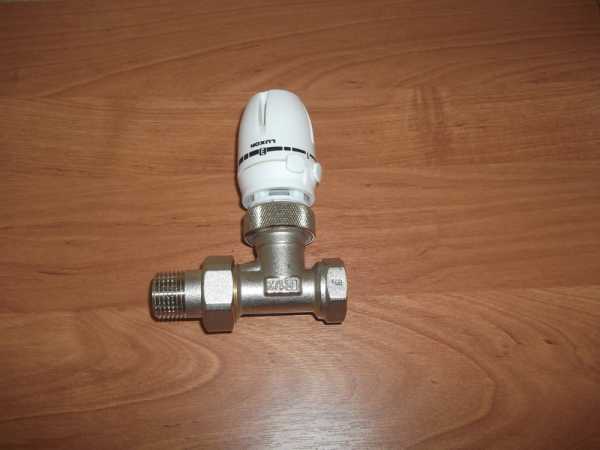

        Кроме ручного режима, предусмотрен режим работы с термостатом.Рассмотрим устройство и принцип работы термостата.В термостате имеется цилиндр (сильфон), в котором находится наполнитель, который реагирует на любые изменения температуры воздуха в комнате, при повышении температуры увеличивается в объеме, при понижении — сжимается. Если температура в помещении становится меньше той, что установлена на шкале термостата, объем наполнителя становится меньше, а сам сильфон сжимается и перемещает шток клапана, увеличивая тем самым расход воды через радиатор. Соответственно, в помещении становится теплее.

        Если же температура воздуха в комнате становится выше, чем по шкале термостата, наполнитель в сильфоне увеличивается в объеме, прикрывая клапан. Температура в комнате понижается. Именно таким образом идет воздействие на шток, который соединен с сильфоном.Когда мы ставим термостат на термостатический вентиль, то шток будет надавливать на запирающий конус этого устройства, а клапан, соответственно, прикрывать или открывать поток теплоносителя.

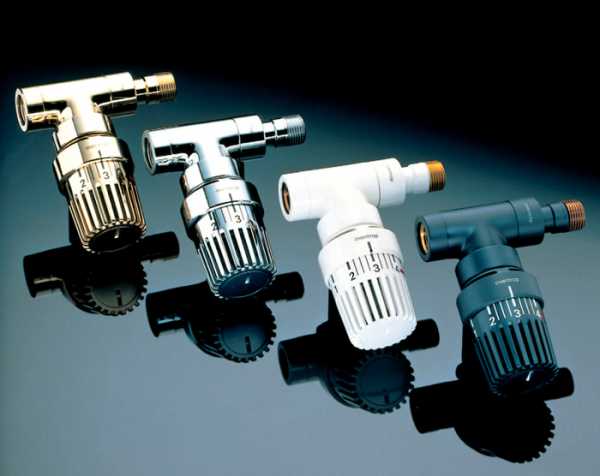

Термостаты бывают двух видов по типу наполнителя — жидкостные и газовые. В жидкостных термостатах сильфон наполнен специальной жидкостью, ну например, толулолом. Газовые термостаты содежат в качестве наполнителя сжиженный газ. Принципиальное отличие между ними — это то, что газовые термостаты быстрее реагируют на то, как меняется температура в комнате, однако считается, что жидкостные точнее передают изменение температуры в помещении на исполнительный механизм термостата.

         В этой статье я писал про различные схемы разводки отопления,  и при выборе термостатов это тоже нужно учитывать. Так для однотрубной системы отопления и для домов с двухтрубной системой старой постройки (до 1998 г.) нужно подбирать радиаторные термостаты с небольшим  внутренним сопротивлением, чтобы не было больших потерь давления на терморегуляторе, и поток воды распределялся равномерно.

        Особенно это актуально для однотрубной системы, необходимо, чтобы часть воды затекала в радиатор, а часть уходила по стояку, а не полностью миновала прикрытый радиатор. Для однотрубной системы нужно учитывать также и наличие перемычки (замыкающего участка). Если перемычки нет, то лучше вообще не завязываться с установкой радиаторного термостата, а поставить обычный ручной регулирующий вентиль. Если перемычка (байпас) есть, терморегулятор нужно ставить обязательно после перемычки.

        Дело в том, что учитывая качество воды на отопление в нашей стране, терморегулятор в режиме, когда он хорошо прикрыт,может просто забиться окалиной и т.п., и перестанет пропускать поток воды. Это может  произойти в том случае, если вы поставите терморегулятор до байпаса. При однотрубной системе перекроется весь стояк и «благодарность» от соседей вам гарантирована. Для двухтрубных систем в домах новой постройки (после 1998 г.),соответственно, нужны термостаты с повышенным сопротивлением. Фирмы производители обычно делают колпачки для термостатических вентилей однотрубной и двуххтрубной системы разного цвета. Традиционно — для однотрубной серого цвета, для двуххтрубной белого (или бывает и другой,но не серый).

Как настраивается терморегулятор? Нужно повернуть его рукоятку до совмещения цифр на ней с меткой или стрелкой. Цифры на шкале соответствуют следующим значениям температуры :

1 — 14 °C ;

2 — 17 °C ;

3 — 20 °C ;

4 — 23 °C ;

5 — 26 °C.

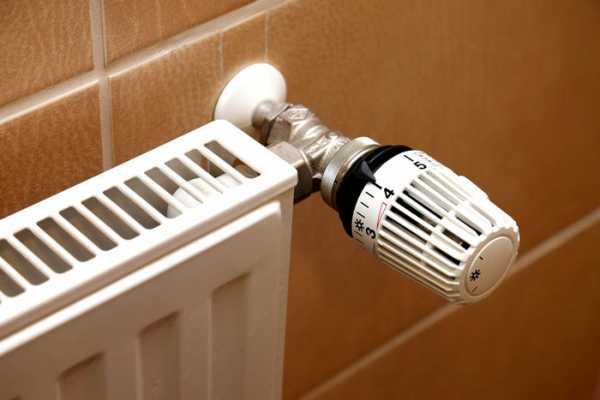

При монтаже радиаторного терморегулятора нужно учитывать, чтобы термостатическая головка была параллельна полу, а не вниз, или как зачастую монтируют, головой вверх.

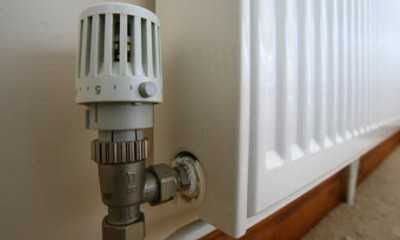

Почему параллельно полу? Дело в том, что радиатор отдает тепло не только лучистым теплообменом, но и конвекцией, то есть теплый воздух уходит вверх, а холодный вниз, и процесс этот идет непрерывно, и чтобы конвекция сильно не влияла на работу теромрегулятора, лучше ставить параллельно полу.

       Сталкиваясь с радиаторными термостатами, для себя я сделал вывод — терморегулятор на радиаторе, конечно, штука хорошая, но все таки регулировать расход и количество тепла в системе нужно прежде всего на тепловом вводе, то есть в ИТП (теплоузле), или от котла (в частном доме).

Хотя польза от них, несомненно, есть.Считается, что в частном доме они могут приносить до 20-25 % экономии тепловой энергии.

Буду рад комментариям к статье.

teplosniks.ru

Выбираем терморегулятор для радиатора отопления

В вашей квартире даже в сильные холода открыты форточки? Вы не можете добиться оптимальной температуры воздуха в помещении? Тогда эта статья адресована именно Вам. Для того, чтобы регулировать температуру в радиаторе, также обеспечить бесперебойное и безопасное функционирование теплосистемы, используется несколько видов защитно-регулирующей установки.

Перед тем, как приобрести терморегулятор для радиатора, имеющих различные отзывы в интернете, давайте рассмотрим основные типы этих устройств, принцип работы, технические характеристики и правильность их применения.

Основные типы:

— шаровой кран
— ручной конусный вентиль
— автоматический регулятор или термостат

Шаровой кран выполняет только две основные функции: открыто-закрыто. При любом положении крана ваш радиатор отопления может разгерметизироваться. Поэтому работа шарового крана будет малоэффективна.

Ручной конусный вентиль регулирует температуру гораздо надежней, чем шаровой кран. Его можно перекрывать не до конца. Но использование такого вентиля будет требовать вашего постоянного присутствия и внимания.

Как происходит работа ручного конусного вентиля:

Крутим механизм, приводя в действие шток клапана. Но, если вентиль постоянно открывается и закрывается, можно повредить его защитный колпачок, т.е. вывести из строя и весь прибор.

Самым оптимальным вариантом терморегулятора в наше время принято считать автоматический терморегулятор для радиатора отопления.

В автоматических приборах температурный вентиль функционирует совместно с термоголовкой радиатора и быстро реагирует даже на незначительные колебания температур. При понижении температуры, жидкость, находящаяся в термическом баллончике сужается, шток клапана вытягивается, увеличивается расход воды из системы отопления, и температура повышается.

Если же в вашем доме, наоборот, очень жарко, автоматическое устройство прибора самостоятельно запустит обратный процесс, и температура воздуха начнет понижаться.

Температурные регуляторы получают сигнал на компонент термостата от различных источников:

— воды из системы отопления
— воздуха внутри помещения
— воздуха на улице

Самые простейшие терморегуляторы для радиатора получали сигнал только от воды и регулировали температуру в диапазоне от 1 до 6 градусов. Современные термостаты не только быстродейственные, но и способны регулировать поток воды в трубах. Они автоматически создают и удерживают необходимую температуру в доме.

Терморегуляторы для регистров бывают двух типов:

— механические
— электронные

Рассмотрим строение и особенности функционирования механического термостата.

Его основные составляющие:

— термостатический клапан
— чувствительный элемент
— термостатический элемент
— разъемное соединение
— золотник
— накидная гайка
— шток
— компенсационный механизм
— фиксатор-кольцо
— шкала настройки температуры

Клапан на радиаторе механического типа имеет шкалу, по цифрам на которой и устанавливается нужный температурный режим.

Терморегулятор Danfoss для радиатора

На работу механического термостата оказывают воздействие:

— солнечный свет
— сквозняк при проветривании
— температура воздуха снаружи
— присутствие поблизости других источников тепла

Тепловые режимы работы механического терморегулятора:

1. + 7 гр. — защита от замерзания

2. + 11 гр. — коридор помещения

3. + 16 гр. — спальная комната

4. + 20 гр. — зал или большая комната

5. + 24 гр. — ванная

6. + 28 гр. — летний режим

Механические терморегуляторы разработаны, как для однотрубных, так и двухтрубных систем отопления. Термостат для однотрубных систем встраивается только при наличии специальной перемычки в трубе, так называемого, байпаса.

Установка терморегулятора производится на сам радиатор, если радиатор ни чем не закрыт. Если у вас имеется терморегулятор с датчиком температуры воздуха, разместите устройство на небольшой дистанции от клапана (до 1см). Можно вмонтировать его и в саму радиаторную пробку. Для того, чтобы установить термостат, перекройте воду, слейте ее, затем приступайте к работе.

Что необходимо осуществить:

— отрезать трубу на определенном от радиатора расстоянии и снять ее

— шаровой кран перед радиатором лучше демонтировать

— хвостовики от колпаков вставьте в радиаторные пробки

— обвязать радиатор

— подсоединить трубы разводки

Чтобы отрегулировать работу нашего устройства, нужно закрыть форточки, двери, окна. Не допускайте выхода теплого воздуха из дома. Разместите в помещении, где монтируется термостат, обычный термометр. Откройте клапан регулятора до упора.

При повышении температуры воздуха на 6 градусов закройте клапан. Когда услышите звук, поступающего в радиатор теплоносителя, клапан нагреется. Запомните в каком положении в этот момент находится головка клапана. Таким образом, вы сможете настраивать оборудование своими руками.

Если термостат будет установлен в месте, закрытом мебелью или шторами, тогда его работа будет малоэффективной. Если нельзя разместить устройство в другом месте, используйте датчики с дистанционным регулированием с накладным чувствительным элементом.

Вполне оправданным является приобретение мини-регулятора, который, как показывает практика, по своим свойствам не уступает классическим термостатам.

Некоторые «профессионалы» устанавливают в систему специальный запорный вентиль, располагая его на обратной стороне радиатора. В таком случае не составляет особого труда демонтировать или же почистить батарею, не отключая систему. Когда отопительный сезон подойдет к концу, терморегулятор необходимо открыть с помощью поворота против часовой стрелки.

Еще один вид терморегуляторов для радиаторов — электронные терморегуляторы, основанные на автоматическом принципе работы. Электронные термостаты поддерживают в системе отопления нужную температуру, автоматически управляют смесителем, клапанами, насосами.

В электронный терморегулятор вмонтирован или установлен снаружи специальный термодатчик, который передает прибору информацию о состоянии температуры помещения, в котором он находится.

Электронный терморегулятор для радиатора

Электронные термостаты бывают двух видов:

— с открытой логикой
— с закрытой логикой

В условиях быта чаще применяются термостаты с закрытой логикой. Терморегуляторы с открытой логикой используются в промышленном производстве.

Терморегуляторы бывают не только жидкостные, но и газонаполненные.

Газонаполненные терморегуляторы быстрее реагируют на колебания температуры в помещении, т.к. их функционирование не связано с температурой воды. Такие терморегуляторы быстро реагируют и на динамику изменения температуры, что способствует более эффективному поступлению тепла.

Учтите, что при использовании терморегулятора, гораздо большего результата можно достичь только тогда, когда прибор сначала устанавливается в помещениях с большими колебаниями температур, например, на кухне.

Итак, открытые окна и форточки остались позади, поскольку вы приобрели, так необходимый вам, терморегулятор для радиатора отопления.

Достоинства современных терморегуляторов:

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения

Читайте также:

teplomex.ru

Терморегулятор для радиатора отопления | Гид по отоплению

А А А

Danfoss.

Терморегулятор для радиатора отопления – устройство, позволяющее с высокой точностью (погрешность не более 1°С) поддерживать заданную температуру в помещении. Регулировка температуры осуществляется при помощи изменения количества поступающего в радиатор теплоносителя.

Какие преимущества дает применение терморегулятора (термостата)?

1. Комфортная температура воздуха. При помощи увеличения/снижения поступления теплоносителя в радиатор, термостат автоматически поддерживает температуру воздуха в комнате на заданном уровне (±1°С). Если в помещении становиться слишком жарко, термостат снижает подачу теплоносителя в радиатор, в результате чего, температура и теплоотдача радиатора снижается. И наоборот, если в комнате становиться прохладно, подача теплоносителя в радиатор увеличивается.
2. Более экономично используется теплоэнергия. В результате того, что помещение не перегревается экономия тепла может доходить до 20%.

Конструкция терморегулятора

Терморегулятор для радиатора отопления состоит из пластикового корпуса, в котором находиться латунный или оцинкованный сильфон (сильфоновая емкость, термобаллон). Сильфон заполнен веществом с высокими показателями теплового расширения, как правило это этилацетат, воск, толуол или газоконденсат. Из всех четырех веществ самым эффективным является газоконденсат, т.к. именно он позволяет прибору быстро реагировать даже на самые незначительные изменения температуры в комнате.

Конструкция термостатической арматуры Danfoss.

Еще одним элементом конструкции радиаторного терморегулятора является конусный шток, изготовленный из нержавейки или полипропилена. Под воздействием вещества в сильфоновой емкости шток поднимается или опускается, тем самым увеличивая/уменьшая сечение проходного канала, по которому в радиатор поступает теплоноситель. Таким образом происходит регулировка подачи теплоносителя в радиатор. Шток оснащается двумя пружинами из нержавеющей стали, которые помогают ему подниматься и опускаться.

Совет! Одной из основных проблем радиаторных термостатов является прикипание штока и пружин при длительном нахождении в одном положении. В большей степени это касается устройств с силой давления на шток менее 2 кг. В случае прикипания, вещество в сильфоновой емкости просто не может выдавить шток. Для предотвращения этой проблемы рекомендуется использовать терморегуляторы с силой давления более 4 кг. Кроме того, на время отключения системы отопления в летний период следует демонтировать термостатические головки, что позволит снизить вероятность прикипания подвижных элементов прибора.

Терморегулятор Danfoss на стальном панельном радиаторе.

Терморегуляторы обладают устройствами защиты радиатора от размораживания. Если температура воздуха в комнате снижается до +5°С — +8°С (у каждой модели свой минимум), шток автоматически поднимается, пропуская теплоноситель в прибор отопления.

Примечание! Иногда в качестве терморегулятора для радиатора отопления используется обычный шаровой кран, придавив который можно ограничить поступление теплоносителя в радиатор. Такое решение достаточно распространено, однако у него есть один минус: находящийся в придавленном состоянии кран, через какое-то время может прикипеть так, что кран невозможно повернуть ни в одну стороне, но даже, если кран и возможно повернуть, скорее всего он не будет герметично перекрывать поток теплоносителя.

Стопорное кольцо позволяет зафиксировать настройки.

Терморегулятор Danfoss на панельном радиаторе.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Установка терморегулятора на радиатор отопления

Монтаж каждой конкретной модели радиаторного термостата осуществляется в соответствии с инструкциями и руководствами производителя. Тем не менее, есть некоторые общие требования к монтажу, подходящие практически для всех моделей:

• Корпус устройства не должен находиться под прямыми солнечными лучами, иначе термостат будет «считать», что в помещении более высокая температура, чем есть на самом деле. «Решив», что в комнате слишком жарко, терморегулятор сократит поступление теплоносителя в радиатор;

Правильный монтаж терморегулирующей арматуры.

Важно! Радиаторный терморегулятор всегда должен быть чистым, без пыли и других загрязнений. Периодически его необходимо протирать, но без использования каких-либо моющих средств и абразивных материалов.

• Термостат не должен находиться прямо над подающим трубопроводом, т.к. поднимающиеся от трубы потоки теплого воздуха будут искажать фактическую температуру воздуха в помещении. Термостат должен располагаться горизонтально сбоку от трубы;
• Не следует закрывать терморегулятор для радиатора отопления какими-либо предметами интерьера, такими как шторы, занавески, шкафы, кресла, декоративные экраны и т.п. Все эти предметы будут задерживать тепло рядом с терморегулятором, что повлияет на точность его работы;

Данфосс.

Примечание! Если дизайн помещения не позволяет «открыто» использовать терморегулирующий прибор, то в этом случае рекомендуется применять термостат с выносным датчиком, который монтируется вдали от окон, дверей и приборов отопления. Выносной датчик позволяет исключить влияние посторонних факторов на работу термостата. Датчик соединяется с терморегулятором через капиллярную трубку длиной 2-8 м.

• Подсоединенный трубопровод не должен оказывать давление на корпус радиаторного термостата;
• Рекомендуется оснастить радиатор байпасом или перепускным клапаном. Это позволить сохранить циркуляцию теплоносителя в системе отопления, если к примеру в помещении станет слишком жарко и термостат практически полностью перекроет поступление теплоносителя в радиатор;
• Теплоноситель должен двигаться в направлении, которое указано стрелкой на корпусе клапана;
• При монтаже клапана не рекомендуется использовать газовые ключи.

Видео



Похожие записи:

otoplenie-guide.ru
