Преимущества комбинированного отопления

Комбинированное отопление дома является надёжным и универсальным. Работа на нескольких видах энергоносителей гарантирует комфорт и тепло.

Комбинированные схемы также дают возможность выбирать — чем отапливать дешевле.

Наличие в системе отопления разных видов радиаторов – настенных батарей и тёплого пола — позволяет снизить температуру жидкости в системе отопления. При большом количестве излучателей температура в радиаторах может быть на 20-30°C ниже без ущерба для домашнего комфорта.

Установка в квартире или доме

Обустроить подогрев пола в качестве дополнительного отопления можно как в квартире, так и в частном доме. Однако подключение его к радиаторам центрального отопления требует согласования с теплосетью. Оно приводит к увеличению объёма излучателей в общей системе, и может сказаться на качестве отопления соседей. Поэтому подключать полы к центральному теплоснабжению можно не во всех квартирах.

Что касается частного сектора — здесь хозяин жилья может переделывать систему отопления на своё усмотрение. Тут работа котла и излучателей — полностью автономна. Она не требует дополнительных согласований с теплосетью. Поэтому подключения выполняется быстрее и проще.

Схемы подключение теплого водяного пола к радиаторам

Тёплые полы подключают к общему отоплению при помощи смесительных узлов, коллекторов и шаровых кранов.

Узлы смесителя — это устройства, в которых поступающий теплоноситель смешивается с водой из обратной магистрали.

Шаровые краны — устройства для регулирования размера потока и температуры внутри помещения.

Коллекторы — трубы с несколькими выходящими и принимающими патрубками и кранами на вых

ogon.guru

Коллектор для теплого пола: виды, схемы подключения

Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Назначение и виды

Содержание статьи

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура воды Цена
Danfoss трехходовой VMV 151/2″ дюймлатунь/нержавеющая сталь2,5 м3/ч120°C 146€ 10690 руб
Danfoss трехходовой VMV-20 3/4″ дюйм латунь/нержавеющая сталь4 м3/ч120°C152€ 11127 руб
Danfoss трехходовой VMV-251″ дюйм латунь/нержавеющая сталь6,5 м3/ч120°C166€ 12152 руб
Esbe трехходовой VRG 131-151/2″ дюйм латунь/композит 2.5 м3/ч 110°C52€ 3806 руб
Esbe трехходовой VRG 131-203/4″ дюйм латунь/композит 4 м3/ч 110°C 48€ 3514 руб
Barberi V07M20NAA3/4″ дюйм латунь1.6 м3/ч предел регулировки – 20-43°C48€ 3514 руб
Barberi V07M25NAA1″ дюйм латунь1.6 м3/ч предел регулировки – 20-43°C48€ 3514 руб
Barberi 46002000MB3/4″ дюйм латунь 4 м3/ч 110°C31€ 2307руб
Barberi 46002500MD 1″ дюйм латунь 8 м3/ч 110°C40€ 2984руб

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

stroychik.ru

Для чего необходим коллектор для теплого пола

Организация системы отопления в доме, которая бы работала эффективно, да к тому же экономила ваши деньги, реальная возможность современности. Водяной теплый пол — вот что вам нужно, чтобы забыть о проблемах отопительной системы и снизить расходы на ее эксплуатацию. Но вот что странно: монтаж теплого пола придется начинать не с пола, а со стены. Почему? Потому что в системе теплых полов присутствует один очень важный прибор, который специалисты считают центром всего отопления. Это коллектор для теплого пола, который устанавливается на стене. Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы будем и отвечать в этой статье.

Что такое коллектор

Если рассмотреть его чисто конструктивные особенности, то это простой отрезок трубы, в котором сделаны отверстия с одной стороны. К отверстиям привариваются патрубки, снабженные отсекающими вентилями. К этим патрубкам и будут подсоединяться контуры теплого пола, по которым теплоноситель будет подаваться в систему отопления.

Один торец заглушается пробкой, с другого торца устанавливается вентиль, через который производится подсоединение коллектора к подающему контуру системы отопления дома. Кстати, хотелось бы отметить, что очень часто сегодня вместо заглушки с первого торца устанавливается разводка, к которой присоединяются два прибора: сливной кран и воздухоотводчик.

Гребенки

Это труба подающего контура. А так как система отопления – это двухконтурная сеть, то, значит, есть в коллекторной группе для теплого пола и труба, выполняющая роль обратки. Она точно такая же, как и первая. Просто в ней обязательно устанавливается заглушка, на крайний случай — сливной кран. С противоположного торца также монтируется вентиль, который соединяет трубу с обратным контуром отопительной сети дома.

Обе трубы жестко соединены между собой, образуя своеобразную гребенку для теплого пола. Эта конструкция и называется коллектором.

Функциональность устройства

Итак, для чего необходим данный прибор. Всем известно, что в системе отопления дома температура теплоносителя на выходе из котла составляет до +95°С. К общей радости, такая температура для теплых полов не нужна. Ее максимальное значение не превышает +50°С. И если водяной теплый пол является в вашем доме единственным видом отопления, то поддерживать такую температуру будет легко, а самое главное, это огромная экономия в плане потребления топлива и расхода денежных средств на его приобретение. В такой конструкции коллектор не нужен.

Коллектор в монтажном шкафу

Если же теплый пол – не единственный источник тепла, то без смесительного узла вам не обойтись. Почему? Все дело в том, что основная нагрузка на данное устройство – это смешивание двух сред с разной температурой. Мы просто должны понизить температуру теплоносителя из основного отапливаемого контура до температуры для теплых полов (до +50°С).

Как это сделать? Есть несколько вариантов:

  • Смешивать в определенных пропорциях воду из контура подачи с водою из контура обратки.
  • Подмешивать в теплоноситель воду из водопроводной сети.

В зависимости от того, какой тип смешивания вы выбираете, будет зависеть схема самого коллектора теплого водяного пола. Размер прибора зависит от того, сколько контуров вы присоединяете к этому устройству. К примеру, один коллектор может обслуживать несколько теплых полов, расположенных в разных помещениях.

Внимание! Хотелось бы отметить один очень важный показатель, который будет влиять на эффективную работу всей отопительной сети. Обычно один коллектор для водяного теплого пола устанавливается на трубную разводку, длина которой не превышает 120 м. Если в помещении разводка получилась больше 120 м, то необходимо установить дополнительный узел меньшего размера.

Монтаж коллектора

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте.

Самодельные узлы

В основном смесительные узлы для теплого пола изготавливаются из нержавейки или цветного металла, поэтому стоят очень дорого. Отсюда вопрос: а можно ли изготовить коллектор для теплого пола своими руками и не будет ли это нарушением технологии отопления?

Ответить на этот вопрос можно лишь так. Если вы организуете сборку теплых полов в собственном доме, где используется автономное отопление, тогда нет проблем, самодельный коллектор для теплого пола можно применить. Изготавливают его обычно из пластиковых труб, которые устанавливаются в отопление дома. Не забудьте установить все необходимые приборы, с помощью которых можно будет контролировать теплотехнический процесс внутри устройства. Это и манометры, и термометры, обязательны элементы запорной арматуры и т.д.

Самодельная гребенка

Но самый главный элемент коллектора – это клапан смешивания. Он обычно устанавливается между двумя гребенками, соединяя торцы. Конструкция простого коллектора несложная, но работать она будет лишь только для небольших помещений. К примеру, для санузла или кухни, для присоединенного балкона или столовой. Если вы решили установить самодельный прибор для всего дома, тогда постарайтесь снабдить его всеми необходимыми приспособлениями. К тому же придется точно рассчитать его мощность. Все это непросто, поэтому совет – для больших площадей лучше использовать готовый заводской вариант.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  •  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

  • отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
  • теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

  • Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
  • Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
  • Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…
У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

  • Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
  • Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
  • Зона окон будет холодной, не комфортной, во всем доме.
  • При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
  • В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.
Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

  • Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.
  • Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
  • Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
  • Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….
Что еще полезного для радиаторов и теплого пола
  • Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
  • Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

    Однотрубная система водяного отопления

  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

    Двухтрубная система водяного отопления

  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

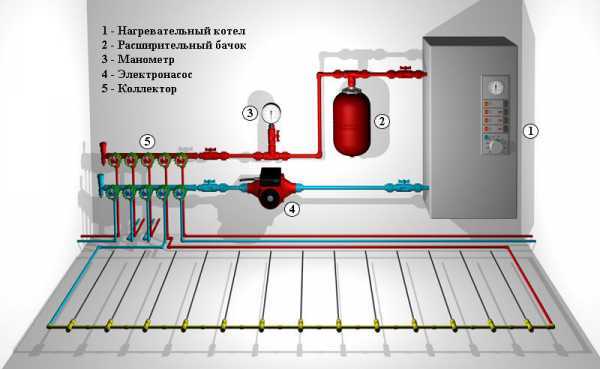

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

www.teplogidromash.ru

радиаторы плюс теплый пол (схемы, инструкции) » Аква-Ремонт

Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.

Где можно делать комбинированные системы?

Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.

В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты

Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.

Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку

Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

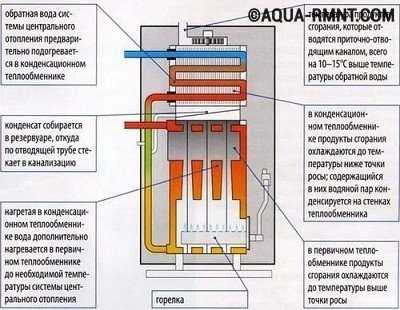

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.

Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид

Трубы для теплого пола и подключения радиаторов

Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.

Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.

Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб

Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.

Обустройство системы с газовым котлом

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.

aqua-rmnt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
