Расчет бака мембранного для водоснабжения – Программа подбор гидроаккумуляторов для водоснабжения

Замечание специалиста: выбирая между видами расширительных баков, помните, что только напольный имеет сменную мембрану.

• увеличение запаса воды;
• отведение определенного объема воды в процессе нагрева;
• стабилизация давления;
• увеличение периодичности запуска насоса из-за резерва жидкости;
• при гидравлическом ударе система останется целой;
• на случай автоматизированного пожаротушения бак оснащен емкостью для жидкости;
• при отключении электричества подача воды будет сохранена.

Принцип действия

В нем отсек для воды постепенно увеличивается, а противоположный отсек, содержащий воздух, уменьшается.

Этот процесс происходит до получения равновесия, иначе говоря, нужного давления в системе. При падении давления ниже уровня давления воздуха, происходит своевременное сокращение внутренней мембраны.

За счет неё нормализуется подача воды. Устройство бака функционирует столько, сколько необходимо для стабилизации давления воды и воздуха.

Правильный выбор прибора

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

Чем отличается от гидроаккумулятора

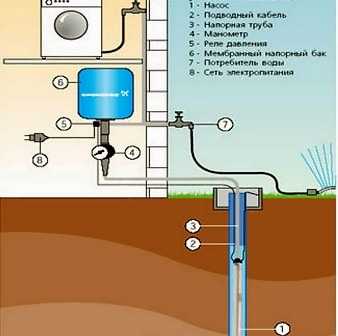

Схема установки мембранного расширительного бакаАккумуляторные, мембранные баки и гидроаккумуляторы – это приборы, которые наиболее востребованы в современном устройстве водопровода и отопления.

Но лучше знать их существенные отличия, ведь расширительный бак создает эффект сглаживания давления при нагреве жидкости.

Говоря простым языком, если не будет нужного пространства для воды, которая постепенно изменяет свой объем, то любая непластичная ёмкость лопнет. Для этого и создано устройство с мембраной, которое нормализует разницу в работающей системе.

Оба прибора по внешнему виду очень схожи. Но их устройство, назначения и эксплуатационные характеристики разные.

Его главным свойством является подача нужного напора воды.

Важнейшая деталь в баке и гидроаккумуляторе – это мембрана.

Материал, из которого она изготовлена, различен в приборах для подачи воды, в том числе и между баком и гидроаккумулятором.

Также различны расположения камер для воздуха и жидкости. Гидроаккумулятор внутри оснащен баком «грушей». На нее оказывает давление воздух, он между стенками бака и емкостью для воды.

Для каждого из вышеперечисленных приборов наиболее важным параметром является долговечность и надежность мембраны. Её качество гарантирует стабильность всей системы.

Смотрите видео, в котором специалист разъясняет, как выбрать мембранный расширительный бак для водоснабжения дома:

septik.guru

Мембранный бак для водоснабжения – подбор и инструкция монтажа

Нередко водопроводные системы в частном секторе функционируют нестабильно: возможны значительные перепады давления, что становится настоящей проблемой для современной бытовой техники. Для компенсации колебаний давления в водопроводных трубах применяют, чаще всего, мембранный бак для водоснабжения.

Мембранные баки представляют собой резервуары различной емкости, выполненные из металла и оснащенные резиновой мембранной. На рынке представлены мембранные расширительные баки двух видов: с фиксированной (несменной) резиновой перегородкой и заменяемой. Их задача – аккумулировать определенное количество воды и выдавать ее в нужный момент под нужным давлением, предотвращая излишнюю нагрузку в контуре системы и снижая риск возникновения аварийных ситуаций.

Устройство мембранного бака с фиксированной резиновой перегородкой

Принцип работы мембранного бака: после включения, насос закачивает воду в водяную камеру, объем воздушной камеры уменьшается, а давление в баке, соответственно, увеличивается. Когда давление превысит допустимую отметку, насос отключится до тех пор, пока оно снова не уменьшиться в результате водозабора (вода к потребителю поступает непосредственно из бака). Контроль за давлением и настройка реле рабочего диапазона осуществляется по манометру.

Осуществляя подбор мембранного бака для водоснабжения, следует учесть число пользователей системой, интенсивность расхода воды, ее общее количество. Все это влияет на основные параметры.

[include title=”РСЯ – в записи”]

Предварительное давление в мембранном баке – важный параметр. Обычно завод-изготовитель устанавливает его не более 4 бар, а на месте происходит корректировка. От правильности настройки зависит срок службы мембраны и надежность всей системы. Предварительное давление обязательно измеряют перед монтажом при опорожненном баке, оно должно быть ниже, чем давление включения насоса.

Максимальный и фактический объем мембранного бака не совпадают. Максимальный составляет не больше 75 % от всего объема, а фактический – гораздо меньше. Так, если перепад давлений между выключением и включением насосного оборудования находится в наиболее приемлемом для автономного отопления диапазоне 2-2,5 бар, то фактический объем воды составит около 30-35% от общей емкости. Нужно отметить, чем больше разница между показателями давления включения и выключения насоса, тем фактический объем мембранного бака больше.

Минимально допустимый объем мембранного бака находится в зависимости от интенсивности водозабора, от максимально допустимого количества включений-выключений насоса в час и от того, при каких значениях давления они будут осуществляться. Определить его (приблизительно) можно по следующей формуле: V = 2Q/N, в которой V – объем, м3; Q – предполагаемый забор воды, м3/ч;

N – допустимое число включений насоса в час. Важно знать, что бак, объем которого несколько больше минимально допустимого, будет способствовать продлению срока службы двигателя насосного оборудования.

Хотите установить мембранный бак для водоснабжения – инструкция должна содержаться в технической документации. Рассмотрим только некоторые моменты.

Удобнее всего установить мембранный бак до разветвления водопровода

• Удобнее всего установить мембранный бак до разветвления водопровода. В помещении нужно предусмотреть возможность слива воды и подпитки системы. Температура воздуха в помещении должна быть выше нуля, замерзание воды не допустимо.
• Место крепления должно иметь достаточную несущую способность. Мембранный бак не должен испытывать дополнительную статическую нагрузку от воздействия прочих агрегатов, труб и т.д.
• Для установки баков объемом от 8 до 30 литров потребуется специальное настенное крепление, которое отличается повышенной прочностью. А баки большого объема лучше устанавливать на ножках.

[include title=”РСЯ – в записи”]

• Перед монтажом необходимо еще раз убедиться, что технический расчет сделан правильно. Обязательно нужно ознакомиться с техническими характеристиками оборудования, которые есть на его корпусе, и не допускать превышения максимально допустимого давления как в воздушной, так и в водяной камере при выставлении предварительного давления и во время эксплуатации.
• Бак должен быть заземлен во избежание электролитической коррозии.
• На входе в бак целесообразно установить обратный клапан, если он не предусмотрен в конструкции насоса, а на выходе – манометр для контроля давления и автоматический клапан для выпускания воздуха.
• В случае, если бак изначально не оснащен запорной арматурой, которая требуется при проведении технического осмотра, например, необходимо установить ее по месту монтажа.

Мембранные баки имеют массу преимуществ. Например, при их использовании исключается загрязнение воды, они имеют больший, по сравнению с другими, полезный объем, легко устанавливаются и практичны. Но монтаж их и эксплуатация потребуют соблюдения правил техники безопасности. Доверить установку мембранного бака лучше специалисту.

stroy-aqua.com

Расчёт объёмов гидроаккумуляторов — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Таблица 2 Частный дом

Таблица 3 Коммунальный дом

2. Заполните табл. 4. В её второй колонке представлены коэффициенты частоты использования каждого вида оборудования (Сх). В третьей колонке укажите количество устройств каждого вида оборудования в вашем доме (ni). В правой колонке таблицы умножьте значение Сх на ni. Сложив значения этой колонки, получите суммарный коэффициент потребления воды в вашем доме.
Суммарный коэффициент
Су =——————————

Таблица 4 Определение суммарного коэффициента Су

3. В зависимости от полученного значения суммарного коэффициента Су определите значение максимального расхода воды Qмакс, необходимого для вашего дома. Эти значения представлены в табл. 5.
Например, если у вас в доме туалет, душ, кран в раковине, кран на кухне (каждого устройства по одному), то коэффициент потребления

Су =3 + 2 + 6 + 2 = 13.

Ближайшее значение Су в табл. 5 равно 12. Этому значению соответствует максимальный расход воды для вашего дома: Qмакс = 36 л/мин.

4. Для определения объёма гидроаккумулятора надо решить, сколько раз в час допускается включение гидроаккумулятора при максимальной интенсивности потребления. Нормальным считается 10-15 раз. Обращаем внимание на то, что большое значение этого параметра (некоторые компании рекомендуют назначать этот параметр при максимальной интенсивности до 45 включений в час) приводит к частому нагружению мембраны гидроаккумулятора на растяжение-сжатие, а общее количество таких нагружений ограничено прочностью мембраны. Кроме того, если 45 включений в час, это значит, что насос работает до отключения всего около минуты. Обычно производительность бытовых насосов систем индивидуального водоснабжения небольшая, и за минуту просто невозможно заполнить правильно подобранный гидроаккумулятор. Наша рекомендация в назначении этого параметра — 10.
При проверке возможности использования уже существующего гидроаккумулятора в тех случаях, когда в доме добавляется новый источник потребления воды, этот параметр можно принять равным 15.
Требуется также назначить пороги срабатывания реле давления станции водоснабжения (Pмин и Pмакс). Нижний порог Pмин для двухэтажных домов обычно равен 1,5 бар, а верхний порог Рмакс — 3 бар. Тогда, для определения объёма гидроаккумулятора надо воспользоваться следующей формулой:

где V-полный объём гидроаккумулятора, л; Qмакс — максимальное значение потребного расхода воды, л/мин; а — количество пусков системы в час;
Pмин – нижний порог давления при включении насоса, бар;
Pмин — верхний порог давления при выключении насоса, бар; P0 – начальное давление газа в гидроаккумуляторе, бар.
Например, если Qмакс = 36 л/мин, а = 15, Pмин =1,8 бар, Pмакс = 3,0 бар,
Р0 = 1,5 бар, то полный объём гидроаккумулятора:

Ближайшим по габаритам является 150-литровый гидроаккумулятор.
Далее представим наши рекомендации по назначению порогов срабатывания реле давления систем водоснабжения индивидуального дома. Разница порогов срабатывания Рмакс — Рмин определяет величину объёма воды, выдаваемого гидроаккумулятором системы водоснабжения. Чем больше эта разница, тем эффективнее работа гидроаккумулятора, но мембрана в каждом цикле работы нагружается сильнее.
Значение Рмин (давление включения насоса) определяется исходя из значения гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота между самой нижней и самой верхней точек разбора в системе равна 10 м, то давление водяного столба — 10 м (1 бар).
Каким должно быть минимальное значение давления Рмин?
Давление воздуха в камере противодавления гидроаккумулятора должно быть больше или равно гидростатическому, то есть в нашем случае — 1 бар. Нижний порог срабатывания Рмин тогда должен быть несколько больше (на 0,2 бар) начального давления воздуха в гидроаккумуляторе.
Однако нам надо, чтобы система работала устойчиво. Самой критичной, с точки зрения стабильности работы, является наиболее высокая точка разбора (например, кран или душ на верхнем этаже). Кран работает нормально, если перепад давления в нем не менее 0,5 бар. Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления этой точки. Таким образом, минимальное значение давления газа в гидроаккумуляторе Р0 равно 0,5 бар плюс значение приведенного гидростатического давления в точке расположения гидроаккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения гидроаккумулятора). В нашем случае, если гидроаккумулятор расположен в низшей точке системы водоснабжения, минимальное значение газа в нем Р0 = 1 бар + 0,5 бар = 1,5 бар, а порог срабатывания (включения) насоса Рмин = 1,5 + 0,2=1,7 бар. Если гидроаккумулятор расположен в верхней точке системы, а датчик давления — в нижней, то давление газа в гидроаккумуляторе должно равняться 0,5 бар, а порог включения насоса -1,7 бар.
При назначении верхнего порога срабатывания системы автоматического водоснабжения Рмакс необходимо учитывать несколько моментов, в первую очередь — напорную характеристику насоса. Значение напора, создаваемого насосом и выраженное в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако при этом следует учитывать, что:
— в характеристиках насоса указаны максимальные параметры без учета гидравлических сопротивлений трубопроводов;
— напряжение электрической сети часто не соответствует номинальному значению 220 В, и реальные значения могут быть ниже;
— производители бытовых насосов часто указывают завышенные характеристики;
— при максимальных значениях напора расход насоса минимален и система будет заполняться очень долго;
— при длительной эксплуатации характеристики насоса уменьшаются.
Учитывая вышесказанное, мы рекомендуем назначать величину верхнего порога срабатывания на 30% ниже, чем максимальное значение напора вашего насоса. Однако первоначальным при определении верхнего порога срабатывания является высота вашего дома, вернее, высота системы водоснабжения дома. Величина верхнего порога срабатывания равна высоте системы водоснабжения (выраженной в метрах) плюс 20 м, и разделенная на 10. Вы получите давление, выраженное в барах.
В бытовых системах водоснабжения рекомендуемая разница между нижним и верхним порогами срабатывания — 1,0 — 1,5 бар. Эти значения наиболее приемлемы.
Таким образом, для определения верхнего порога давления включения насоса мы рекомендуем:
а) определить нижний порог давления включения насоса;
б) к полученному значению прибавить 1,5 бар;
в) полученное значение сравнить с напорными характеристиками насоса.
Оно должно быть на 30% ниже максимального значения напора вашего насоса. Таким образом, можно проверить правильность подбора насоса и гидроаккумулятора или возможность использования существующего при установке дополнительного оборудования, потребляющего воду.

snip1.ru

принцип работы, инструкция по наладке, схема подключения + видео » SanDizain.ru

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

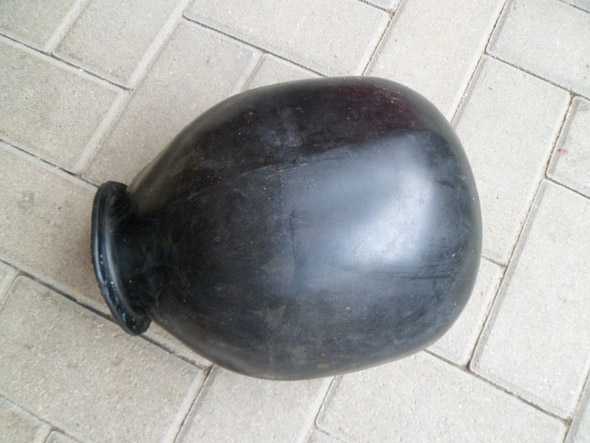

   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.

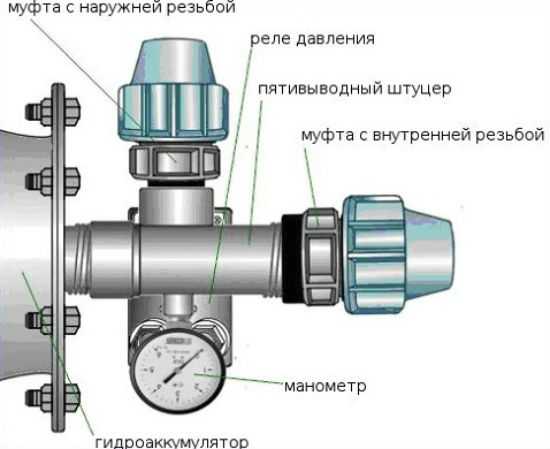

3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

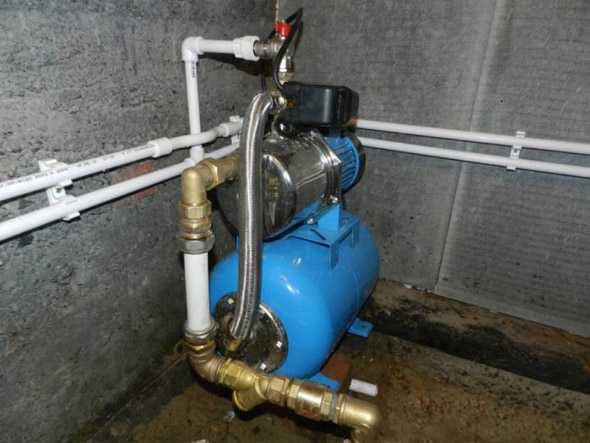

Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

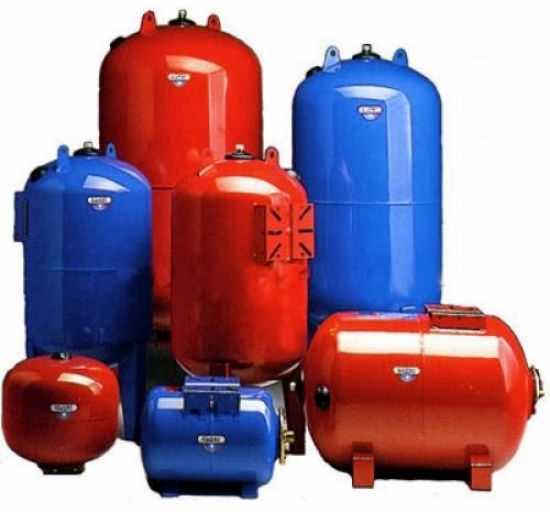

Мембранный расширительный бак для водоснабжения: фото

sandizain.ru

устройство, подбор и монтаж; как установить бак расширительный для водоснабжения?

Давление в системе водоснабжения должно обеспечивать достаточную степень напора воды в водоразборных устройствах. Струя воды не должна быть слишком слабой, но в то же время максимальное давление не должно превышать 6 бар (атмосфер). В противном случае могут не выдержать соединения и начнутся протечки. Для холодного водоснабжения достаточно избыточного давления 0,5 бар, а для горячего 0,7.

Однако в системах водоснабжения загородных домах возможны перепады давления. Для поддержания этого важного параметра используются различные устройства от простейшего накопительного бака до станции автоматического водоснабжения с гидроаккумулятором. Выбор системы осуществляется исходя из нескольких факторов: расчетного потребления воды, давления в системе водоснабжения, к которой подключен дом и высоты здания.

Гидроаккумуляторы для водоснабжения: как подобрать и установить устройство

Все вышеназванные параметры необходимы при расчете гидроаккумулятора для водоснабжения. Обычно они рассчитаны для создания избыточного давления до 4 – 6 бар. Выше было указано необходимое давление в гидроаккумуляторе системы водоснабжения (холодное – 0,5 бар, горячее – 0,7 бар). Однако надо учитывать и высоту дома, особенно при наличии верхних этажей. В этом случае к исходному параметру следует добавить давление необходимое для подъема водяного столба на требуемую высоту. На каждый метр высоты подъема прибавляют дополнительно 0,1 бар.

Как правило, для работы достаточно гидроаккумулятора обеспечивающего избыточное давление до 1,5 бар. Зачем же тогда используют устройства с большим рабочим давлением? Это делается на случай отключения электроэнергии, что так же может происходить за городом. В этом случае избыточное давление в 4 – 6 бар позволит некоторое время обеспечить нормальное водоснабжение при отключениях электроэнергии, либо даст возможность перейти на автономное электроснабжение.

Принцип действия и устройство гидроаккумулятора для систем водоснабжения достаточно простое. Гидроаккумулятор – это бак с установленной внутри резиновой мембраной грушевидной формы. Из-за наличия этого элемента такой бак еще называют мембранным. Резиновая мембрана разделяет бак на две части, в одной находится вода, а во второй воздух. При падении давления включается насос, а при достижении максимума выключается. Обычно разница между минимумом и максимумом составляет 1,0 – 1,2 бара. Для того чтобы избежать возникновений гидроударов, в такой системе устанавливают редукторы.

Подбор гидроаккумулятора для водоснабжения осуществляется не только по создаваемому им избыточному давлению, но и по объему. Объем бака рассчитывается, исходя из суммарного объема водопотребления в час, деленного на четыре. Например, при расходе за час 100 литров воды объем мембранного бака составляет 25 литров.

Бак накопительный для водоснабжения: инструкция, монтаж и оптимальное давление

Для регулирования давления используются и другие емкости. В частности в системе горячего водоснабжения применяют расширительные баки. Их назначение – компенсация изменения давления при изменении температуры горячей воды. Имеется два типа расширительных емкостей: открытого и закрытого типа. Открытые сообщаются с атмосферой, а в закрытых системах поддерживается постоянное давление в расширительном баке водоснабжения.

Многие дачники предпочитают не устанавливать дорогой гидроаккумулятор, а ограничиваются более простой и дешевой системой водоснабжения с накопительным баком. Ее преимущество в простотой установке и эксплуатации. При желании такую систему можно создать самостоятельно, используя для этого насос для перекачки воды, емкость подходящего объема, трубы или шланги и простейшую систему управления.

Принцип работы такой системы такой же, как и у водонапорной башни. Накопительный бак для водоснабжения устанавливается на расчетной высоте. Как правило, высота установки определяется высотой здания. Для создания давления в 0,5 – 0,7 бар емкость должна находиться на высоте 5 – 7 метров соответственно. Если данное требование обеспечить невозможно, то установку производят в отдельном сооружении, или применяют дополнительные насосы для поддержания в системе рабочего давления.

Читайте больше о гидроаккумуляторах для водоснабжения

Как правильно гидроаккумуляторы для водоснабжения подключить к насосу?

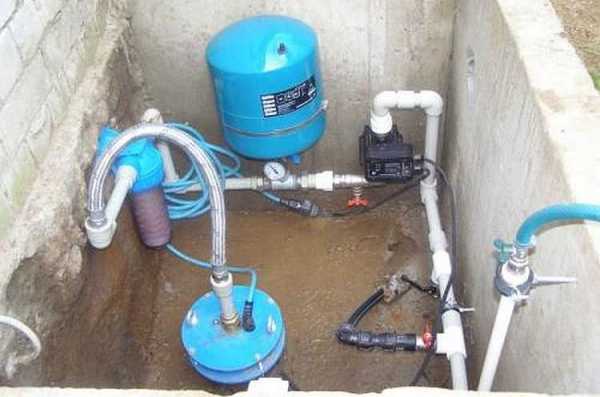

К погружному насосу гидроаккумулятор для систем водоснабжения подсоединяется в общую схему после насоса. Цель – обеспечить накопление требуемого объема воды, что поможет снизить частоту срабатываний на вкл/выкл до минимума. Глубинный насос чувствителен к частым пускам, 5-20 вкл/час, исходя их этого подбирается объем аккумулирующей емкости.

Если система водоснабжения с накопительным водонагревателем, то гидроаккумулятор устанавливается до нагревателя. Предназначен для компенсации температурных расширений воды. Принцип действия — чем больший объем воды подогревается и выше рабочее давление в купе с температурой, тем больше должен быть бачок гидроаккумулятора.

Гидроаккумуляторы для водоснабжения монтируются на входе насоса повысительного типа. Важную роль отводится демпферу, задача –в момент запуска насоса для внешнего водоснабжения сгладить падение давления. Объем емкости зависит от дельты напора, берется во внимание мах и мin показатели перед насосом и его мощность.

Какого типа бывают баки для систем водоснабжения загородного дома?

Провести водопровод в загородный дом — целая наука, здесь надо учесть каждую мелочь. Расширительные и накопительные бачки являются неотъемлемой частью всей схемы.

Расширительный бак для водоснабжения обязателен в цепи отопления, повысительной системы водоснабжения, и схеме пожаротушения. Бывают 2 типов:

• Открытый – бак, на дне которого устанавливается соединение с трубой, ведущей к системе отопления. Чем выше t^о С воды, тем больше должен быть объем емкости. Размещают в самой верхней точке системы.
• Закрытый (мембранный), герметичен, в отличие от открытого. По сути, капсула, разделенная мембраной на камеры: воздушную, где устанавливают клапан для стравливания воздуха, и жидкую.

Сейчас более актуален накопительный бак для воды. Выбор обусловлен тем, что система работает еще некоторое время, даже если выключат электроэнергию или сгорит насос. Бак нужного объема закапывается в земле и в него устанавливают гидроаккумулятор, что и обеспечивает беспрерывную подачу воды.

Какое должно быть давление в домашнем водопроводе?

Давление в системе водоснабжения – важная характеристика, для правильной работы водопровода, от которой зависит напор воды, вне зависимости от того, сколькими точками пользуются одномоментно.

Существуют нормативы СНиП, которые должны быть при входе:

• холодная вода – от 0,3 до 6 атм.;
• горячая вода – от 0,3 до 4,5 атм.

Давление холодного потока выше горячего, это обусловлено коэффициентом теплорасширения. Замеры проводят при 2 открытых кранах, чтобы узнать динамическое давление. При min значении приборы, рассчитанные на максимум, перестанут функционировать, поэтому если планируется потребление воды больше нормы, необходимо установить приборы, повышающие давление: гидроаккумулятор или насос. Здесь важно правильно рассчитать объем гидробака, и отрегулировать давление в гидроаккумуляторе, оптимальным считается перепад от 1,0 до 1,5 атмосфер, от больших перепадов мембрана быстро придет в негодность.

Какие существуют правила для установки гидроаккумулятора?

Типовая инструкция четко регламентирует, как установить гидроаккумулятор, соответствии с ней необходимо соблюдать следующие этапы монтажа:

1. С использованием поверхностного насоса:

• Прежде всего, в пустой мембране, со стороны ниппеля измеряется давление, которое по норме должно быть меньше, чем min давление в аккумуляторе на 0,5 – 1 атм.
• Бак монтируется к фланцевому штуцеру на 5 выходов: 1 – подклячается напорная трубка от насоса, 2 – патрубок водопровода, 3 – реле давления, 4 — манометр, 5 — уже занят штуцером гидроемкости.

2. Установка гидроаккумулятора в систему с погружным насосом: на поверхность от насоса выводится напорный шланг, который подключают к реле, с помощью коллектора, на 5 разъемов: 2 шт. — поток отводят на гидробак, движение на участке двустороннее, 3-й — от коллектора патрубком соединяют с водопроводом, 4-й – с насосом.

В системе обязательно устанавливается предохранительный клапан на трубопроводе, а по ходу движения воды до гидробака устанавливается обратный клапан.

Чем отличаются мембранные и баллонные гидроаккумуляторы?

Существуют баллонные и мембранные баки, по сути это стальные сосуды с резиновой вставкой внутри. Бак оснащен клапаном с предохранительной пластмассовой крышкой. К системе подсоединяется с помощью стального фланца.

Баллонные гидроаккумулятор — бак, внутри которого находится каучуковый эластичный баллон, пространство вокруг него под давлением заполняется воздухом, в баллон так же под давлением, попадает вода. Когда давление воздуха вокруг баллона увеличивается, вода начинает подниматься и попадает в водопровод.

Мембранный бак для водоснабжения внутри разделен на 2 части резиновой перемычкой: в одной — вода, в другой – воздух. Сжатый воздух выдавливает воду.

Баллонные гидроаккумуляторы считаются практичнее и долговечнее мембранных.

Есть ли принципиальные различия при монтаже гидроаккумулятора и расширительного бака?

Хоть эти две системы и имеют разный принцип работы, монтаж гидроаккумулятора для систем водоснабжения незначительно отличается от установки расширительного бака. Гидроаккумулирующая емкость нагружается быстрее, нужно уделить особое внимания герметичности соединений, расширительный же бачок находится в самой высокой точке дома, обычно на чердаке, его необходимо надежно закрепить по месту.

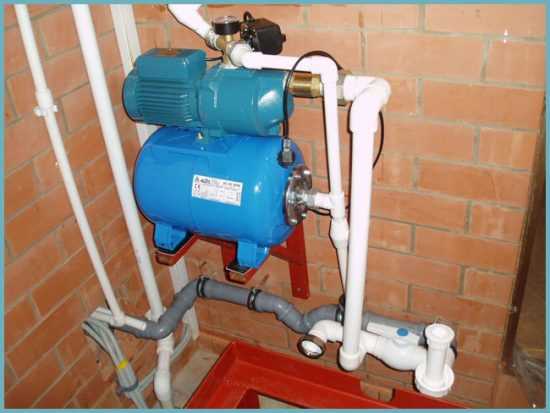

Выполняя монтаж гидроаккумулятора, которые работают постоянно, с динамической нагрузкой, важно соблюсти следующие рекомендации:

• предусмотреть большой запас прочности бака;
• чтобы уменьшить вибрацию и шум, гидроемкость следует закрепить через каучуковые уплотнители;
• так как вибрация переходит и на другие участки водопровода, гидроаккумулятор к остальному оборудованию лучше подключать через гибкую трубу, оснащенную амортизирующими прокладками;
• при первом пуске следует удалить воздух из мембраны и медленно наполнять бак, чтобы не порвать перемычку;

toolbuild.ru

ВЫБОР МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ

mlynok.wordpress.com
