        Привет всем Читателям нашего Блога и коллегам по цеху! По многочисленным запросам, сегодня, мы предлагаем Вам скачать и протестировать программу, которая поможет Вам понять стоимость и трудоемкость организации системы дымоудаления на Вашем объекте. Само собой разумеется, что предлагаемая программа расчета системы дымоудаления самостоятельно не выдаст Вам в результате позиции стоимости материалов и оборудования и монтажно-наладочных работ. Нет конечно. Однако, предлагаемая программа расчета системы дымоудаления поможет Вас выполнить следующие операции:

1.  самостоятельно посчитать, введя исходные данные габаритов и назначения помещения или габаритов проема пути эвакуации, такие решающие позиции, как расходы дыма или расхода воздуха в кг/час или м3/час.

2.  определить расчетную площадь створок фрамуг естественного дымоудаления при естественном способе удаления дыма.

3. определить расход воздуха для подачи в тамбур шлюз, лифтовую шахту или незадымляемую лестничную клетку, при организации на объекте системы подпора воздухом

Далее все просто. Имея на руках перечисленные результаты расчетов, Вы сможете, обратившись к прайсу и каталогу торгующей вентиляционным оборудованием организации, без особых проблем, узнать стоимость необходимого Вам технологического оборудования для организации необходимой Вам противопожарной системы. Особую ценность данная программа расчета системы дымоудаления будет представлять для инженеров-монтажников и для инженеров-проектировщиков, которые буквально “на коленке”, при наличии прайсов и каталогов предприятий производителей, в течении 10-15 минут смогут посчитать и сообщить собственнику объекта цену вопроса покупки и возможно, монтажа системы дымоудаления или подпора воздухом.

Пару слов о самой проге ….. программа расчета системы дымоудаления представлена в формате Эксель. Открывающееся окошко разбито на вкладки-страницы, наполненные самостоятельными программами расчета.

Состав вкладок следующий:

1. Дымовая зона. В данной вкладке производится расчет суммарной площади створок фрамуг дымоудаления, при организации дымоудаления естественным способом;

2. Зона. В данной вкладке производится расчет расходов дыма для разных температур по очагу пожара или дымовой зоне до 1600 м2 по СНиП 2.04.05-91.

3. Пер. В данной вкладке производится расчет расходов дыма по пособию

4. Кор. В данной вкладке производится расчет расходов дыма и воздуха из коридора по габаритным параметрам эвакуационной двери.

5. Там-шлю. Расчет воздуха для подачи в тамбур-шлюз в м3/час, при организации системы подпора воздуха в тамбур-шлюз.

6. ЛК “А”. Расчет наружного воздуха, подаваемого в лифтовую шахту в м3/час, по узлу “А” для 2-х лифтов.

7. ЛК “Б”. Расчет наружного воздуха, подаваемого в лифтовую шахту в м3/час, по узлу “Б” для 2-х лифтов.

8. ЛК “В”. Расчет наружного воздуха, подаваемого в лифтовую шахту в м3/час, по узлу “В” для 2-х лифтов.

9. ЛК “Г”. Расчет наружного воздуха, подаваемого в лифтовую шахту в м3/час, по узлу “Г”

10. “В” с рас. Расчет расхода наружного воздуха по узлу “В”, для 2-х лифтов с рассечкой

11. Защита дверей. Расход дыма из условий защиты дверей эвакуационных выходов (при Р больше чем 12м)

12. Заполнение дымом. Расчет времени заполнения помещения дымом и расчет времени эвакуации из защищаемого помещения

        Собственно, нет необходимости расписывать как именно считает программа расчета систем дымоудаления требуемые данные. Все просто – заводите исходные данные в исходные окна программы и результат видите в итогах. Это все. Скачать программу Вы можете пройдя по ссылке программа расчета системы дымоудаления. Это архив РАР, распакуете и получите файл Эксель. Пользуйтесь на здоровье и безвозмездно.

        На этом статью «программа расчета системы дымоудаления» завершаю. Буду рад, если в данной статье Вы почерпнули для себя какую то полезную информацию. Копировать статью для размещения на иных ресурсах в интернете разрешаю только при условии сохранении всех ниже перечисленных ссылок на наш сайт, предлагаю Вам ознакомиться с другими статьями нашего блога по ссылкам:

https://www.norma-pb.ru/rezhim-raboty-svetovyx-opoveshhatelej/ – режим работы световых оповещателей

https://www.norma-pb.ru/dva-evakuacionnogo-vyxoda-iz-pomeshheniya-torgovogo-zala/ – два эвакуационных выхода из помещения торгового зала

https://www.norma-pb.ru/pozharnaya-signalizaciya-ili-pozharotushenie-na-obekte/ – пожарная сигнализация или пожаротушение на объекте?

https://www.norma-pb.ru/sistemy-avtomaticheskogo-pozharotusheniya-obzor-variantov/ – системы автоматического пожаротушения – обзор вариантов

https://www.norma-pb.ru/mnogotochechnyj-teplovoj-pozharnyj-izveshhatel/ – многоточечный пожарный извещатель

https://www.norma-pb.ru/p870/ – сколько пожарных извещателей ставить в отсеке ограниченном балками более 0,4 метра?

https://www.norma-pb.ru/p845/ – кабельные проходки «Стоп-огонь»

https://www.norma-pb.ru/p753/ – пожарный извещатель на стене

https://www.norma-pb.ru/p717/ – системы дымоудаления, компенсация

https://www.norma-pb.ru/p655/ – исходные данные для проектирования

https://www.norma-pb.ru/p574/ – отключение вентиляции при пожаре

Мы в Одноклассниках – https://ok.ru/group/52452917248157

Мы на Майле – https://my.mail.ru/community/norma-pb/

Мы в Facеbook – https://www.facebook.com/НОРМА-ПБ-460063777515374/timeline/

Наша группа В Контакте – https://vk.com/club103541242

Мы в Яндекс-ДЗЕН – https://zen.yandex.ru/id/5c86022fcd893400b3e4ea8c



www.norma-pb.ru

Расчет параметров систем противодымной защиты жилых и общественных зданий — ПРОГРАММЫ — АВОК-СОФТ

Климатические параметры

Температура внутреннего воздуха (°C) Температура наружного воздуха (°C)

Помещение

Форма помещения Прямоугольное в плане помещениеПомещение сложной формыДлина помещения (м) Ширина помещения (м) Площадь пола помещения (м²) Периметр ограждающих конструкций (м) Высота помещения от пола до места выброса продуктов горения (м)

Очаг пожара

Доля теплоты, отдаваемой очагом пожара ограждающим конструкциям

При отсутствии данных рекомендуется принимать 0,4.

Данные о тепловой мощности очага пожара ЕстьОтсутствуютТепловая мощность очага пожара (кВт) Коэффициент полноты сгорания

Принимают равным 0,85—0,95.

Площадь очага пожара (м²) Расположение очага пожара На полу помещенияНа полу под навесом или балкономВ соседнем помещенииВысота расположения балкона над полом помещения (м) Ширина проема (м) Высота проема (м) Горючая нагрузка Ввести значениеАцетонБензинБензолБумага в рулонахДизельное топливоДиэтиловый эфирДревесина в виде мебели, отделки стен и перегородок древесностружечными и древесноволокнистыми плитами, деревянные перекрытия и покрытия с пустотамиКарболитовые изделияКаучук натуральныйКеросинКордМазутМетиловый спиртНефтьПакет подвешенных тканей с расстоянием между ними 0,2 мПенополиуретанПолистирол (изделия)Резинотехнические изделияТекстолитТолуолУгары в свободной укладкеХлопок в плотной упаковкеШтапельное волокно в рулонахЭтиловый спиртУдельная скорость выгорания (кг/(м

2•мин)) Теплота сгорания (кДж/кг)

Незадымленная зона

Требуемая высота незадымленной зоны от пола помещения (м) Ширина слоя продуктов горения (струи) при стекании с балкона (м) Расстояние от балкона до нижней границы слоя продуктов горения (м) Расстояние от верхнего среза проема до нижней границы слоя продуктов горения (м)

Компенсирующая подача воздуха.

Коэффициент дисбаланса.

Нормируемый диапазон допускаемого дисбаланса от -0,3 до 0.

Расчёт соответствует АВОК 5.5.1-2014 «Расчет параметров систем противодымной защиты жилых и общественных зданий» и соответствует требованиям СП 7.13130.2013.

8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений. Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов. Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. Суммарная площадь проходного сечения открываемых дверей должна определяться согласно требованиям пункта 7.4 (дисбаланс в защищаемом помещении допускается не более 30%. При этом перепад давления на закрытых дверях эвакуационных выходов не должен превышать 150 Па.) и по условию непревышения скорости воздушного потока в дверных проемах более 6 м/с.

Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена автономными системами или с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения, должны предусматриваться специально выполненные проемы с установленными в них противопожарными нормально-закрытыми клапанами и регулируемыми жалюзийными решетками. Двери тамбур-шлюзов должны быть сблокированы с приводами клапанов в цикле противохода. Допускается применение клапанов избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости. Компенсирующий переток воздуха из шахт лифтов допускается только для лифтовых установок с режимом управления “пожарная опасность”. Шахты лифтов с режимом “перевозка пожарных подразделений” и незадымляемые лестничные клетки типа Н2 использовать для подобного устройства не допускается.

Климатические параметры

Температура наружного воздуха (°C) Скорость ветра (м/с)

Помещение

Высота помещения (м) Высота проема в смежное с горящим помещение (м)

Очаг пожара

Температура продуктов горения (°С)

Проемы

Коэффициент расхода открытого проема

Принимают для проемов прямоугольного или квадратного сечения – 0,64, для щелей и проемов круглого сечения – 0,8.

Площадь открытых проемов

В случае если фасад имеет сложную форму, его разбивают на простые участки.
Фасады нумеруют в соответствии с их последовательным обходом (соседние номера соответствуют смежным фасадам).

Добавить фасад

Номер фасада	Участок N	Суммарная площадь проемов, работающих параллельно F (м2)

Коэффициент расхода проема дымоудаления

Принимают для проемов прямоугольного или квадратного сечения – 0,64, для щелей и проемов круглого сечения – 0,8.

Компенсирующая подача воздуха.

Коэффициент дисбаланса.

Нормируемый диапазон допускаемого дисбаланса от -0,3 до 0.

Расчёт соответствует АВОК 5.5.1-2014 «Расчет параметров систем противодымной защиты жилых и общественных зданий» и соответствует требованиям СП 7.13130.2013.

8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений. Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов. Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. Суммарная площадь проходного сечения открываемых дверей должна определяться согласно требованиям пункта 7.4 (дисбаланс в защищаемом помещении допускается не более 30%. При этом перепад давления на закрытых дверях эвакуационных выходов не должен превышать 150 Па.) и по условию непревышения скорости воздушного потока в дверных проемах более 6 м/с.

Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена автономными системами или с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения, должны предусматриваться специально выполненные проемы с установленными в них противопожарными нормально-закрытыми клапанами и регулируемыми жалюзийными решетками. Двери тамбур-шлюзов должны быть сблокированы с приводами клапанов в цикле противохода. Допускается применение клапанов избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости. Компенсирующий переток воздуха из шахт лифтов допускается только для лифтовых установок с режимом управления “пожарная опасность”. Шахты лифтов с режимом “перевозка пожарных подразделений” и незадымляемые лестничные клетки типа Н2 использовать для подобного устройства не допускается.

Тип расчёта

Тип расчёта Расчет параметров вентиляторов дымоудаления из коридора обслуживаемого общей системойРасчет параметров вентиляторов дымоудаления из коридора обслуживаемого отдельной системой

Климатические параметры

Температура наружного воздуха наиболее тёплой пятидневки (°C) Скорость ветра берётся наибольшей независимо от времени года (м/с) Температура внутреннего воздуха до начала пожара (°C)

Здание

Количество этажей Высота этажа (м) Нижний типовой этаж откуда происходит дымоудаление Высота пола первого этажа над уровнем планировочной отметки земли (м)

Высота выброса

Коридор

Тип коридора ПрямойУгловойКольцевойДлина коридора (м) Ширина двери из коридора в лестничную клетку (м) Высота двери из коридора в лестничную клетку

Очаг пожара

Температура продуктов горения (°С)

Система дымоудаления

Тип ввода площади проходного сечения клапана Ввод ширины и высотыВвод площади

Больший из установочных размеров клапана (м) Меньший из установочных размеров клапана (м)

Площадь проходного сечения дымового клапана.
Принимают по параметрам производителя (м²)

Ширина проходного сечения шахты дымоудаления (м) Высота проходного сечения шахты дымоудаления (м) Высота до выбросного отверстия системы дымоудаления (м)

Задают расстояние от планировочной отметки земли до выбросного отверстия системы дымоудаления.

Расстояние по вертикали от верхнего клапана дымоудаления до выбросного отверстия (м)

Задают расстояние от клапана дымоудаления, установленного на верхнем этаже.

Материал шахты дымоудаления СтальКирпичБетонΔP_сети

ΔP сети определяется как сумма потерь давления на обвязке вентилятора с учетом типа выбросного/приточного устройства, которые могут быть определены на основе справочных данных, указанных в Справочнике по гидравлическим сопротивлениям Идельчик И.Е., 1975, или по данным завода-изготовителя оборудования.

Компенсирующая подача воздуха.

Способ подачи воздуха МеханическаяЕстественная

Количество клапанов Больший из размеров клапана компенсации (м) Меньший из размеров клапана компенсации (м)

Коэффициент дисбаланса.

Нормируемый диапазон допускаемого дисбаланса от -0,3 до 0.

Расчёт соответствует АВОК 5.5.1-2014 «Расчет параметров систем противодымной защиты жилых и общественных зданий» и соответствует требованиям СП 7.13130.2013.

8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений. Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов. Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. Суммарная площадь проходного сечения открываемых дверей должна определяться согласно требованиям пункта 7.4 (дисбаланс в защищаемом помещении допускается не более 30%. При этом перепад давления на закрытых дверях эвакуационных выходов не должен превышать 150 Па.) и по условию непревышения скорости воздушного потока в дверных проемах более 6 м/с.

Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена автономными системами или с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения, должны предусматриваться специально выполненные проемы с установленными в них противопожарными нормально-закрытыми клапанами и регулируемыми жалюзийными решетками. Двери тамбур-шлюзов должны быть сблокированы с приводами клапанов в цикле противохода. Допускается применение клапанов избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости. Компенсирующий переток воздуха из шахт лифтов допускается только для лифтовых установок с режимом управления “пожарная опасность”. Шахты лифтов с режимом “перевозка пожарных подразделений” и незадымляемые лестничные клетки типа Н2 использовать для подобного устройства не допускается.

Климатические параметры

Температура наружного воздуха наиболее холодной пятидневки (°С) Максимальная из средних скоростей ветра по румбам за январь (м/с) Температура внутреннего воздуха до начала пожара (°С)

Здание

Учесть наличие тамбур шлюза при выходе из коридора в лестничную клетку Н2 Количество этажей Высота этажа (м) Высота пола первого этажа над уровнем планировочной отметки земли (м)

Лестничная клетка

Ширина двери из коридора в лестничную клетку (м) Высота двери из коридора в лестничную клетку (м)

Ширина входной двери непосредственно на улицу

Высота входной двери непосредственно на улицу

Количество тамбур-шлюзов 012345

Ширина двери на выходе из здания в тамбур-шлюз №1 (м)

Высота двери на выходе из здания в тамбур-шлюз №1 (м)

Ширина двери на выходе из здания в тамбур-шлюз №2 (м)

Высота двери на выходе из здания в тамбур-шлюз №2 (м)

Ширина двери на выходе из здания в тамбур-шлюз №3 (м)

Высота двери на выходе из здания в тамбур-шлюз №3 (м)

Ширина двери на выходе из здания в тамбур-шлюз №4 (м)

Высота двери на выходе из здания в тамбур-шлюз №4 (м)

Ширина двери на выходе из здания в тамбур-шлюз №5 (м)

Высота двери на выходе из здания в тамбур-шлюз №5 (м)

Площадь пола лестничной клетки (м²) Тип остекления Одинарное спаренное остеклениеДвойное раздельное остеклениеПлощадь остекления в лестничной клетке (м²)

Система подпора воздуха

Высота до воздухозаборного отверстия системы подпора воздуха в лестничную клетку (м)

Задают расстояние от планировочной отметки земли до воздухозаборного отверстия системы подпора воздуха.

Удельная характеристика сопротивления газопроницанию закрытых дверей лестничной клетки (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Вариант расчета Открыта дверь из коридора в лестничную клетку, входная дверь здания и двери лестничной клетки на остальных этажах закрытыОткрыта входная дверь здания, дверь из коридора в лестничную клетку закрыта на всех этажах

Климатические параметры

Температура наружного воздуха наиболее холодной пятидневки (°С) Максимальная из средних скоростей ветра по румбам за январь (м/с) Температура внутреннего воздуха до начала пожара (°С)

Здание

Количество этажей Высота этажа (м) Высота пола первого этажа над уровнем планировочной отметки земли (м)

Шахта лифта

Ширина дверей шахты лифта (м) Высота дверей шахты лифта (м) Тип лифта Пассажирский лифтГрузовой лифт

Система подпора воздуха

Высота до воздухозаборного отверстия системы подпора воздуха в шахту лифта (м)

Задают расстояние от планировочной отметки земли до воздухозаборного отверстия системы подпора воздуха.

Удельная характеристика сопротивления газопроницанию закрытых дверей шахты лифта (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг

Вариант расчета

Тип Тамбур-шлюзЗона безопасностиВарианта расчёта массового расхода воздуха, подаваемый в тамбур-шлюз При пожаре с одной открытой дверьюПеред незадымляемой лестничной клеткой типа Н3 по специальному вертикальному каналуПри пожаре с закрытыми дверями при расчёте на поддержание в нём избыточного давления не менее 20 ПаПодпор воздуха в поэтажные тамбур шлюзы по специальному вертикальному каналу. Расчет на закрытую дверь

Климатические параметры

Температура наружного воздуха наиболее холодной пятидневки (°С)

Максимальная из средних скоростей ветра по румбам за январь (м/с)

Температура внутреннего воздуха до начала пожара (°С)

Здание

Количество этажей Высота этажа (м) Высота пола первого этажа над уровнем планировочной отметки земли (м)

Тамбур-шлюз

Количество дверей 1234

Ширина двери из коридора в тамбур-шлюз (м) Высота двери из коридора в тамбур-шлюз (м)

Ширина двери №2 (м) Высота двери №2 (м)

Ширина двери №3 (м) Высота двери №3 (м)

Ширина двери №4 (м) Высота двери №4 (м)

Площадь проходного сечения клапана (м²)

Принимают по данным завода изготовителя или вычисляют по формуле F_кл = (a_кл – 0,03)(b_кл – 0,05).
Где a_кл – Больший из установочных размеров клапана, м;
b_кл – Меньший из установочных размеров клапана, м;

Система подпора воздуха

Высота до воздухозаборного отверстия системы подпора воздуха в тамбур-шлюз (м)

Задают расстояние от планировочной отметки земли до воздухозаборного отверстия системы подпора воздуха.

Удельная характеристика сопротивления газопроницанию закрытых дверей тамбур-шлюза (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №2 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №3 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №4 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Канал подпора воздуха

Больший из размеров проходного сечения шахты (м) Меньший из размеров проходного сечения шахты (м) Материал шахты СтальКирпичБетонУдельная характеристика сопротивления газопроницанию, м³/кг Для шахты из кирпича (500)Для шахты из бетона (1500)Для шахты из металла (1600)

ТЕКСТ

Климатические параметры

Температура наружного воздуха наиболее холодной пятидневки (°C) Температура внутреннего воздуха до начала пожара (°C)

Очаг пожара

Температура продуктов горения (°С)

Система дымоудаления

Ширина ворот (м) Высота ворот (м) Угол между вертикалью и осью струи (град) Площадь проходного сечения соплового аппарата воздушной завесы (м²)

Принимают равной 2,5—3,5 % площади защищаемых ворот

Дополнительная информация

Надо учесть, то, что если зона безопасности предназначена для маломобильных групп населения, то удельная характеристика сопротивления газопроницанию закрытых дверей тамбур-шлюза (м3/кг) должна быть не менее 180000. Второй момент это то, что температура воздуха подпора должна быть не менее 5 градусов и при больших отрицательных температурах наружного воздуха необходимо учитывать подогрев воздуха подпора.

Климатические параметры

Температура наружного воздуха наиболее холодной пятидневки (°С) Температура внутреннего воздуха до начала пожара (°С)

Зона безопасности

Количество дверей 1234Ширина двери №1 (м) Высота двери №1 (м)

Ширина двери №2 (м) Высота двери №2 (м)

Ширина двери №3 (м) Высота двери №3 (м)

Ширина двери №4 (м) Высота двери №4 (м)

Система подпора воздуха

Удельная характеристика сопротивления газопроницанию двери №1 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №2 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №3 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Удельная характеристика сопротивления газопроницанию двери №4 зоны безопасности (м³/кг)

Изменяется в пределах 6 000—200 000 м³/кг.

Посчитать

soft.abok.ru

Программа расчета дымоудаления из помещений. Порядок расчета дымоудаления из коридора.

Комментариев:

• • Вычисление температуры пожара
• Компенсация удаления дымовых газов при пожаре

Пожар в здании любого типа – не такое уж редкое явление, а последствия его непредсказуемы. Существует масса примеров, когда в результате возгорания не только было уничтожено оборудование или имущество, но и погибли люди. Чаще всего причиной этого становится задымленность помещений и путей эвакуации.

Чтобы исключить ситуации с нанесением вреда здоровью и жизни людей в результате пожара, в здании необходимо организовать полноценную систему дымоудаления, предварительно выполнив тщательный ее расчет.

Характеристика систем удаления продуктов сгорания

Одной из главных задач системы дымоудаления является обеспечение свободного прохода по путям эвакуации, коридорам и лестничным клеткам наружу. То есть при возникновении пожара в одном или нескольких помещениях здания продукты горения должны удаляться из коридоров и лестничных клеток.

Если одноэтажное здание имеет относительно небольшие размеры в плане, а все его коридоры сообщаются непосредственно с улицей, то в нем можно организовать систему удаления продуктов сгорания с естественным побуждением. Это достигается за счет разницы наружного и внутреннего давления с учетом ветрового подпора. Такая система не требует затрат энергоносителей либо специального оборудования, достаточно обеспечить необходимые площади проемов для вытяжки, которые принимаются по расчету.

Система дымоудаления из коридоров должна быть с искусственным (механическим) побуждением в больших многоэтажных зданиях сложной конфигурации, в которых коридоры сообщаются с улицей не напрямую, а через лестничные клетки. Тогда предусматривается устройство вертикальных вытяжных шахт, к ним из коридоров на каждом этаже присоединены каналы со специальными дымовыми клапанами, которые открываются в случае пожара, в результате продукты горения попадают в шахту. Разрежение в таком вертикальном канале создается с помощью специального вентилятора – дымососа, он включается автоматически по команде пожарной сигнализации.

Вернуться к оглавлению

Определение площади проема для естественного удаления дыма

Организация естественной системы дымоудаления из коридоров не требует больших капитальных затрат или специального оборудования, но расчет такого способа достаточно сложен и требует особого внимания. Начать следует с определения ориентации здания на местности и направления, с которого в течение года чаще всего ветровая нагрузка воздействует на стены здания с наибольшей периодичностью.

При проекте системы дымоудаления следует начать с определения ориентации дома на местности и направления, с которого чаще всего ветровая нагрузка воздействует на стены помещения с частой периодичностью.

Такие данные имеются в строительной нормативной документации по климатологии для каждого региона Российской Федерации. Фасад, на который ветер воздействует чаще всего в течение года, принимается как наветренный, противоположный ему – подветренный. Схему взаимодействия ветровых нагрузок со всеми фасадами строения можно увидеть на рис. 1. На рисунке: 1 – наветренная сторона здания, 2 – подветренная сторона, 3 – боковые фасады, ϑ в – скорость воздушных масс, м/с.

Во время столкновения ветрового потока с фасадом №1 его динамическое давление переходит в статическое со знаком плюс. На боковых сторонах под №3 оно переходит в статическое со знаком минус либо нулевое давление, на фасаде №2 результатом преобразования становится статическое давление со знаком минус. Это происходит из-за резкого перепада на краях здания и возникающих разрежения и вихревых потоков. Величи

stroykes.ru

Расчет системы дымоудаления склада. | gipvent.ru

Определение площади проемов дымоудаления из зоны складирования.

Расчет произведен рекомендациям Р НП “АВОК” 5.5.1-2012 «Расчет параметров систем противо-дымной защиты зданий»

1 Расчет площади проемов дымоудаления для склада в осях А-Е, 1-9.

Исходные данные

Требуемая высота незадымленной зоны 2,5 м от пола помещения.

Горючая нагрузка – древисина (теплота сгорания 13850 кДж/кг, удельная скорость выгорания 0,9 кг/(м •мин) или 0,015 кг/(м •с)).

Площадь очага пожара 54 м ,

Площадь пола помещения 1465 м ,

Периметр ограждающих конструкций 156м.

Температура внутреннего воздуха 25,6 °С,

Температура наружного воздуха 25,6°С.

Высота помещения от пола до места выброса продуктов горения 8,5 м.

Расчетные величины

Принимаем 0,4 и 0,9.

Конвективная составляющая мощности очага пожара:

Qк = (1-0,4)*0,9*13850*0,015*54= 6058 кВт.

Массовый расход продуктов горения, поступающих с конвективной струей в подпотолочный слой, при расположении очага пожара на полу помещения:

Gк = 0,032*6058 3/5 *2,5 = 14,88 кг/с.

Температура продуктов горения:

Т пг = 6058 / (1,09*14,88+0,012(1465+156(8,5-2,5))) +25,6+273 = 433 К.

Плотности наружного воздуха и продуктов горения :

ρ н = 353 / (25,6+273) = 1,180 кг/м ; ρ пг = 353 / 433 = 0,82/м ;

Располагаемый перепад давления:

ΔР расп = 9,81(1,18-0,82)(8,5-2,5) = 21,2 Па.

Требуемая площадь проема дымоудаления:

Fу = 14,88 / (0,64*(2*0,82*21,2)1/2 ) = 3,95 м .

Принимаем 2 дымовых люка 1400х1400мм.

Объемный часовой расход удаляемых продуктов горения:

L у = 3600*14,88 / 0,82 = 65330 м /ч.

Объемный часовой расход для компенсации дымоудаления:

L к = 3600*14,88*0,7/ 1,47 = 25510 м /ч.

Где плотность подаваемого воздуха pк=353/(-32+273)=1,47 кг/м3.

---

 Комментарии

Павел

отправлено:27 января 2015

Если есть вопросы – задавайте. Проконсультирую.

ghd

отправлено:29 октября 2018

fdghfgh

ghd

отправлено:29 октября 2018

werwerwer

Сообщений:  3

Добавить комментарий

gipvent.ru

Расчет дымоудаления из помещения без естественного освещения

Определяется расход дыма, который необходимо удалить из помещения без естественного освещения, для хранения горючего вещества массой 3000 кг в пересчете на древесину. Площадь помещения составляет 100 м², в помещении имеется дверь шириной 0,85 м и высотой 2 м. Расчетная температура в смежных помещениях составляет 18°С.

Определяем удельную пожарную нагрузку

q = 3000 / 100 = 30 км^-2 .

По графику рис. 23 определяем продолжительность начальной стадии пожара (0,15 ч) и максимальную среднеобъемную температуру в помещении

t_пом = 1000 °С.

Плотность воздуха в смежном помещении

_с = 353 / 273 + t_c = 353 / 273 +18 = 1,21 кгм^-3.

Плотность газов в помещении, где возник пожар

_пом = 353 / 273 + 1000 = 0,28 кгм^-3.

Расход дыма, который необходимо удалить из помещения, где возник пожар, определяем по формуле (1)

G = 0,8 ВН =

= 6,4 кгс^-1 .

Объемный расход удаляемого дыма

Q = G / _пом = 6,4 / 0,28 = 22,8 м^-3с^-1 = 82 300 м³ч^-1 .

Расчет требуемого давления вентилятора Р производится для конкретного исполнения канала дымоудаления и обвязки вентилятора. Выбор вентилятора осуществляется по каталогам в соответствии с полученными расчетом Р и Q.

ПРИЛОЖЕНИЕ 5

Пример расчета параметров системы дымоудаления из коридора 16-этажного административного здания

Требуется рассчитать расход газов в системе дымоудаления 16-этажного административного здания. Высота этажа здания h_эт = 3,6 м. Средняя пожарная нагрузка в помещениях составляет 20 кгм^-2. Дверные проемы в помещениях имеют размеры Н_оВ_о = 2  1 м. Помещения оборудованы приточной общеобменной вентиляцией, обеспечивающей трехкратный обмен воздуха. Поэтажный коридор длиной 60 м разделен посередине на отсеки перегородкой с дверью. Размеры дверных проемов в перегородках, отделяющих лестничную клетку с подпором воздуха от первого отсека коридора и отсеки коридора друг от друга, составляют Н_пВ_п = 2  1 м.

Средняя температура наружного воздуха наиболее холодной пятидневки года Т_п составляет минус 30°С, скорость ветра u_в 5 мс^-1. В здании поддерживается температура Т_d, равная 20 °С.

По номограмме рис. 23 определяем максимальную по времени среднеобъемную температуру в помещении, где возник пожар:

Т_о.м = 912 °С= 1185 К.

Определяем температуру продуктов горения, выходящих из помещения очага пожара в коридор

Т_о.к = 0,65 Т_о.м = 0,65  1185 = 770 К.

Среднюю скорость воздуха в дверном проеме между поэтажным коридором и лестничной клеткой с подпором воздуха u_п, предотвращающую поступление дыма в лестничную клетку, определим по формуле

u_п = (0,46 — 0,09l_п / L )= (0,46 — 0,09  6/30)= 2 мс^-1,

где l_п — расстояние от двери помещения очага пожара до двери в лестничную клочку, м; L — длина отсека коридора, м.

Температуру приточного воздуха Т_п вычисляем по формуле

Т_п = (Т_н + Т_в) / 2 = (243 + 293) / 2 = 268 К.

Плотность приточного воздуха _п вычислим по формуле

_п = 353/Т_п = 353 / 268 = 1,32 кгм^-3.

Определим расход приточного воздуха из лестничной клетки в поэтажный коридор G_п

G_п = _п Н_п В_п u_п = 1,32  2  1  2 = 5,3 мс^-1 .

Расход воздуха в приточной системе общеобменной вентиляции G_о.в вычисляем по формуле

G_o.в = n V_пом _п / 3600 = 3 (36  3,6) 1,32 / 3600 = 0,13 кгс^-1 ,

где n — кратность воздухообмена в рабочих помещениях; V_пом — объем рабочего помещения, м³.

Вычисляем расход дыма G_д, удаляемого из отсека поэтажного коридора

G_д = 1,1G_п + G_о.в = 1,1  5,3 + 0,13 + 6,01 кгс^-1.

Определяем расход продуктов горения G₂ из помещения очага пожара в поэтажный коридор

G₂ = 0,6 B_o H_o^3/2 = 0,6 1  2^3/2 = 1,69 кгс^-1 .

Температуру дыма Т_д, удаляемого из отсека поэтажного коридора, определяем по формуле

Т_д = G₂ T_о.к+ Т_п (G_п  0,9 G₂) / G_д =

= 1,69770 + 268 (5,3  0,91,69) / 6,01 = 385 К.

Плотность продуктов горения _д в отверстиях клапана дымоудаления определяем по формуле

_д = 353 / Т_д = = 0,917 кгм^-3 .

Принимаем площадь отверстия клапана дымоудаления f_кл равной 0,5 м² и вычисляем скорость дыма в нем:

u_д = G_д / _д f_кл = 6,01 / 0,917  0,5 = 13,1 мс^-1.

Среднюю по высоте шахты дымоудаления температуру продуктов горения Т_с вычисляем по формуле

Т_с = Т_в + (Т_д  Т_в) 1 / 0,0725N h_эт =

= 293 + (385  293) 1  е^{0,0725163,6} / 0,0725  16  3,6 = 314 К ,

где N — количество этажей.

Плотность продуктов горения _с при этой температуре находим по формуле

_с = 353/Т_с = 353 / 314 = 1,11 кгм^-3.

Расход продуктов горения G_о.ш.д на оголовке шахты дымоудаления определяем по формуле

G_о.ш.д = G_д + h_э G_ф (N  1) = 6,01 + 3,6  0,11 (16  1) = 12 кгс^-1 ,

где G_ф — расход воздуха фильтрующегося в шахту дымоудаления через метр ее высоты (принимать G_ф не менее 0,11 кгс^-1м^-1).

Среднюю скорость u_ш в шахте дымоудаления при ее площади сечения, равной f_шд= 1 м², вычислим по формуле

u_ш = = 6,01 + 12 / 2 1,11  1 = 8,11 мс^-1 .

Потери давления в шахте дымоудаления Р_ш.д вычисляем по формуле

Р_ш.д = == 430 Па,

где _ш.д — коэффициент гидравлического сопротивления шахты дымоудаления; d_э — эквивалентный диаметр шахты дымоудаления, вычисляется через размеры проходного сечения А и В по формуле

d_э = 4 f_ш.д/ 2A + 2В = 4  1/2  1 + 2  1 = 1 м.

Потери давления на клапане дымоудаления Р_к.д вычисляем по формуле

Р_к.д = _к.д _д u² / 2 = 1,5  0,917  13,1²/2 = 118 Па,

где _к.д — коэффициент гидравлического сопротивления клапана дымоудаления.

Эквивалентную площадь проемов (f)_э, отделяющих лестничную клетку с подпором от объема второго отсека коридора, определяем по формуле

(f)_э = [1 / (f_п)² + 1 / (f_п)² ]^1/2 = [1/(0,641,2)² + 1/(0,641,2)²]^1/2 =

= 0,905 м² ,

где  — коэффициент расхода ( = 0,64).

Потерю давления Р_п в дверных проемах, отделяющих лестничную клетку от объема второго отсека коридора, вычисляем по формуле

Р_п = + 1,4_н u_в² / 2 = 5,3² / 0,0905² + 1,4  1,45  5² / 2 = 60 Па.

На оголовке шахты дымоудаления вентилятор должен развить давление Р_в, равное:

Р_в = Р_п + Р_кл + Р_ш.д  Р_сети .

Потери давления в обвязке вентилятора дымоудаления Р_сети вычисляются по известным из гидравлики формулам с учетом конструктивного ее исполнения.

Объемный расход дыма на оголовке шахты дымоудаления определяется по формуле

Q_д = 3600G_о.ш.д / _с = 3600  12 / 1,11 = 38920 м³ч^-1 = 40000 м³ч^-1 .

Располагая значения Q и Р_в по каталогам, выбираем вентиляционное оборудование.

studfiles.net

Расчет системы дымоудаления

Системы дымоудаления представляют собой специальные системы вентиляции, которыми может управлять автоматика или же сам человек. Основная задача такой системы заключается в обеспечении условий для эвакуации людей на объекте в случае возникновения пожара.

Так что расчет системы дымоудаления является очень важным, поскольку он оказывает непосредственное влияние на безопасность людей. Подобные системы, как правило, имеют высокую стоимость, а их технические характеристики и структура требуют проведения специальных проектных работ.

Они используются для устранения из помещения дыма при пожаре, а также для ограничения распространения пожара в целях обеспечения безопасной эвакуации. В основном они располагают автоматическими системами управления, несколько реже – полуавтоматическим.

Первый предполагает сопряжение с комплексами систем безопасности, а также установками тушения пожара. Что касается полуавтоматических систем, то запуск такой системы производится диспетчером или другим человеком, после поступления сигнала о пожаре.

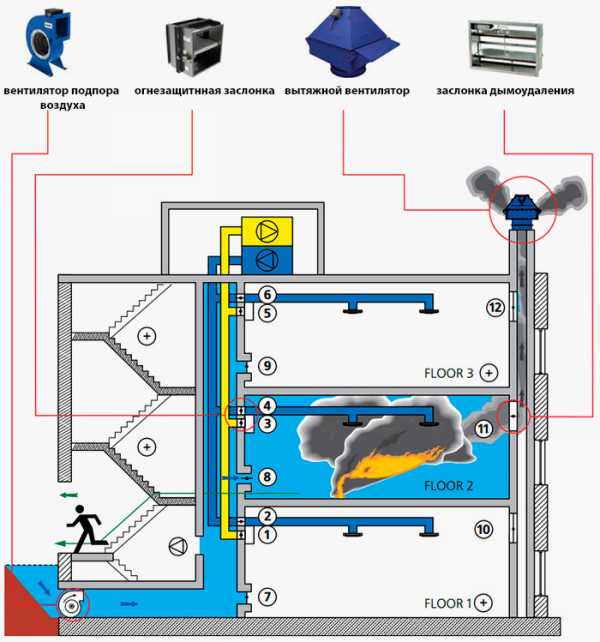

Что входит в состав систем дымоудаления

Основным компонентом такой системы являются дымоприемные устройства, которые устанавливают в помещениях для обеспечения приема газа и дыма, а также перенаправления их в дымовые шахты. Данные элементы оборудованы электроприводом.

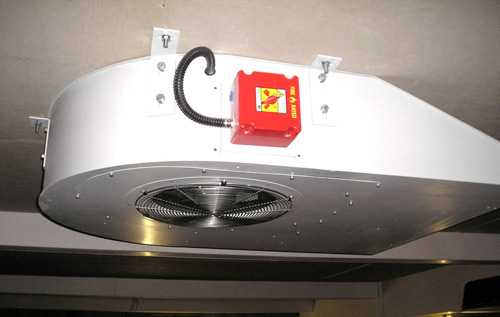

Вентиляторы удаления дыма, работающие от электричества, применяются для отсоса дымовых газов и его разрежения в защищаемых помещениях. Шахты, воздуховоды и прочие вентиляционные каналы применяются для транспортировки дыма из помещений на улицу. Такие шахты выполняют из негорючих материалов, что могут обеспечить огнезащиту воздуховодов дымоудаления.

Вентиляторы для подпора воздуха также обладают электроприводом. Они используются для создания на лестничных клетках и в лифтовых шахтах избыточного давления, которое предотвращает задымление. Клапаны, задерживающие пламя, устанавливают в вентиляционные каналы.

Данные элементы системы не позволяют распространяться факторам пожара по системе дымоудаления. В отличие от всех предыдущих компонентов, тут может быть как электрический привод, так и тепловой замок.

Системы удавления в помещениях дыма позволяют не только устранить дымовой газ, но еще и осуществить отвод из помещения пепла и прочих веществ, представляющих для организма человека опасность. Такие системы могут быть использованы как в офисных, так и в административных зданиях или частных квартирах.

Системы дымоудаления функционируют по известным всем законам физики, согласно которым холодный воздух в помещении находится внизу, в то время как теплые массы воздуха поднимаются наверх. Если в помещении будут иметься люки для отвода теплого воздуха, то этим можно будет несколько сдержать повышение температуры, а значит, не допустить ее влияния на здание, которое было подвержено горению.



Использование такого устройства может также уменьшать воздействие газа, продуктов распада после термических процессов и дыма. Системы дымоудаления по конструкции бывают разными, иногда очень сложными. Они могут включать в себя множество дополнительного оборудования. В то же самое время, имеются и простые системы, в состав которых входит одна вытяжка, способствующая удалению из помещения загрязненного воздуха.

Какими бывают системы дымоудаления

Дымоудаление статическим путем представляет собой систему отключения вентиляции, вследствие чего при сильной задымленности дым не поступает в другие помещения. Такие системы подобного класса являются наиболее дешевыми и самыми простыми.

Также различают динамическое дымоудаление, которое по сравнению с предыдущим является гораздо более эффективным. Динамическая технология воплощается в жизнь при помощи системы вентиляции вытяжного типа.

Здесь дымоудаление производится при помощи вентиляторов, причем система может работать как на отбор дыма из помещения, так и на подачу в здание свежего воздуха с улицы.

Отвод дыма осуществляется через установленные ранее, еще на этапе строительства, вентиляционные шахты, но для повышения эффективности работы рекомендуется возводить отдельные коммуникации. Тем более что использование индивидуальных коммуникаций позволяет избежать попадания дыма в другие части помещения.

Если произвести правильный расчет систем дымоудаления, а также качественную установку, то можно рассчитывать на эффективность их работы в любом помещении.

Использование специальной сигнализационной аппаратуры предоставляет возможность отслеживать реальное состояние системы дымоудаления, а в случае возникновения экстремальных пожарных ситуаций – производить управление всеми составляющими частями противопожарной системы.

Большинство компаний сегодня производят монтаж, настройку и сервисное обслуживание и берут на себя ответственность проведения плановых ремонтов и обучения персонала компании, в здании которого устанавливают систему дымоудаления. Только установленные по всем нормам системы смогут отвечать выставленным требованиям и в случае необходимости обеспечить людям, находящимся в помещении, безопасность при возникновении пожара.

Проектирование системы

Работы по проектированию включают в себя различные этапы. Для начала производится анализ проектной документации, определяются помещения, которые подлежат оборудованию данной системой, определяется список шахт лифта и лестничных клеток, в которые должен поступать наружный воздух.

После получения всех этих данных производят предварительный анализ существующих вентиляционных шахт для проверки возможности использования в качестве коммуникаций для систем дымоудаления.

Затем мастера компании, производящей монтаж, выезжают на место и производят расчеты систем подпора воздуха и дымоудаления. Они также определяют, какое нужно установить вентиляционное оборудование, среди которого вентиляторы, воздуховоды и клапаны.

По завершению всех этих работ заказчик получает чертежи рабочего проекта системы и спецификации оборудования. Для качественного проектирования системы дымоудаления на объекте необходимо предоставить рабочий проект вентиляционной системы здания, его поэтажные планы, а также раздел проекта о пожарной безопасности.

Очень полезным инструментом в процессе проектирования СДУ является компьютерное моделирование системы аэродинамики. Компьютер применяется для решения различных систем уравнения аэродинамики, которые описывают движение воздуха во времени. То есть, это позволяет смоделировать реальную модель движения дыма по помещению.

Корректность произведенных работ проверяют при помощи натурных проверок. Правда, это все требует высокой квалификации, поскольку компьютерные программы для моделирования являются достаточно сложными в работе.

Монтаж системы дымоудаления

Для начала прокладывают сварные воздуховоды в помещении. После устанавливают вентиляторы, которые могут быть осевыми, крышными или радиальными. Производится обработка воздуховодом специальным покрытием защищающим систему от воспламенения. И последнее – это установка клапанов удаления из помещения дыма и прочих вредных веществ.

Крепление всех воздуховодов необходимо выполнять в строгом соответствии с требованиями рабочей документации, не нарушая технологии. Монтаж клапанов дымоудаления производится на шахтах, размещенных под потолком.

В случае необходимости могут устанавливаться металлические ограждения, выполненные в виде декоративных решеток. Нанесение огнезащитного покрытия производится для обеспечения заданного уровня огнестойкости. Заключительным этапом установки систем дымоудаления является ее комплексное тестирование.

Проблемы проектирования

Правильно выбранная методика расчета дымоудаления еще не гарантирует эффективной работы системы. В процессе монтажа необходимо учитывать некоторые моменты, которые могут оказать существенное влияние на систему удаления дыма.

Поскольку огнестойкие перегородки существенно сказываются на разводке воздуховодов, то их расставляют перед созданием детализированной схемы вентиляции. Изменение данных перегородок может для проектировщика в будущем стать большой проблемой. К примеру, система типа «сэндвич», предполагающая разделение двух помещений на одном этаже при помощи огнестойкой перегородки.

Изменение расположения такой перегородки может потребовать переделки разводки воздуха, особенно если каждое из помещений использует отдельную приточную установку.

Конечно же, надежным способом испытаний подобных систем является организация источника горячего дыма. Поскольку такого добиться невозможно, в процессе испытаний используют холодный дым.

Поэтому настоящая проверка эффективности работы системы откладывается до случая возникновения пожара, что к счастью, бывает достаточно редкою. Из-за отсутствия возможности реальных испытаний систем дымоудаления, совершенствование этих систем, которое подкрепляется доводками в связи с возникновением новых технологий, несколько уступает системам охлаждения и отопления, которые люди используют каждый день.

klivent.biz

Проект дымоудаления – как правильно рассчитать дымоудаление и составить смету

Работы должны учитывать требования СНиП 41-01-2003, СНиП 31-05-2003, СНиП 21-01-97, СП 7.13130.2009, ППБ 01-03 и ГОСТ 12.1.004-91. Вне зависимости от назначения здания система должна выполнять такие задачи:

• создание оптимальных условий пребывания в помещении людей;
• эффективное удаление продуктов горения, недопущение их распространения по смежным помещениям, очистку путей аварийной эвакуации людей;
• обеспечение условий для работы спецслужб и минимизацию ущерба от возгорания.

Дымоудаление входит в мероприятия по обеспечению пожарной безопасности, проект состоит из текстовой и графической частей. В текстовую часть входит описание системы дымоудаления, обоснование выбранной схемы и используемого оборудования, описание существующих нормативных требований, сведения по зданию и отдельным помещениям.

Графическая часть отображает план помещений, схему расположения воздуховодов и специального оборудования удаления дыма и контроля параметров. Даются структурные схемы технических систем, ситуационный план эвакуации людей и материальных ценностей.

Расчеты дымоудаления

Все расчет выполняются по максимальным нагрузкам с учетом скорости и теплоты сгорания материалов. Предусматриваются вентиляторы с огнестойкостью не менее двух часов при максимальной температуре. По таким же критериям подбирается материал изготовления воздуховодов.

 Исходные данные для проектирования:

• общая площадь цеха или склада 400 м2;
• рабочая температура в цехе или складе +18°С;
• высота помещения 3,0 м;
• наибольшая допустимая толщина слоя дыма до потолка 0,7 м.

 Решение задачи:

1. Определение конвективной мощности возгорания по формуле Q_к = n * Q_р.н.ср * W_ср * F₀, кВт

   n – ожидаемая полнота сгорания материалов, n = 0,7

   Q_р.н.ср – низшая расчетная рабочая теплота сгорания, Q_р.н.ср = 22120 кДж/кг.

   W_ср – принимаемая удельная скорость горения материалов, W_ср = 0,0393 кг/м²×с.

   F₀ – площадь возгорания, F₀ = 5 м².Согласно исходным данным конвективная мощность пламени составляет 2816 кВт.

2. Определение расхода газов, попадающих в под потолочный слой, выполняется по формуле G_k = 0,071 * r_k * Q⅓ * (H – h)5/3 + 0,0018 * r_k * Q_k. В нашем случае G_k = 8,07 кг/с.
3. Количество объемного часового расхода удаляемого дыма L = 36900 м³/ч.
4. Возмещение удаляемых ядовитых продуктов сгорания. Обеспечивается за счет подачи в помещение свежего воздуха на уровне полового покрытия.

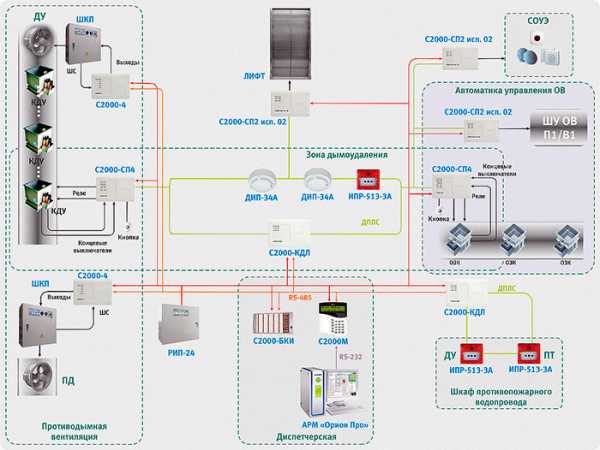

Процессы работы системы вентиляции контролируется автоматикой, оптимальным решением считается автоматическое дымоудаление компании Болид, а пример расчетов не отличается от вышеописанного. Датчики и системы управления регулируются в соответствии с особенностями каждого помещения.

Система автоматического управления построена на базе адресно-аналоговых устройств, для улучшения функциональности и допускается размещение на объектах рабочего места на посту охраны. За счет создания программного обеспечения возможно подключение к одному месту нескольких отдельно функционирующих систем дымоудаления и вентиляции.

Подключение приборов осуществляется в соответствии с прилагаемой разработчиками схемой, для повышения надежности предусматривается отдельное или аварийное питание. Контроль целостности цепей осуществляется моделями управления.

Смета на дымоудаление – пример

Для дымоудаления составляется локальная смета, входящая в общую строительную. В случае отдельной установки систем вентиляции и дымоудаления составляется отдельный документ. В смете указывается:

• наименование и адрес расположения объекта;
• общая сметная стоимость, включая цену оборудования и монтажных работ;
• нормативная трудоемкость строительных, монтажных и пусконаладочных работ;
• заработная плата рабочих и инженерных сотрудников.

По каждому объекту составляется таблица с указанием наименования работ и затрат, количества и единицы измерения, стоимости на единицу оборудования и общей, затрат труда рабочих.

Готовый проект по дымоудалению (пример оформления стандартный) позволяет выполнять монтажные работы с учетом существующих государственных требований. Заказчик имеет перечень номенклатуры и количества оборудования и дополнительных устройств. Даются рабочие чертежи, расчеты по оборудованию и системам, места их установки. После завершения проектных работ функциональность системы проверяется опытным путем на холодном дыме. В связи с тем, что при таком способе отсутствуют конвенционные потоки горячего воздуха в вертикальном направлении, проект считается принятым в случае удаления не менее 90% задымленности в расчетный период времен.

Смотрите видео по теме:

Оцените статью

azbsec.ru
