Уже с этой информацией можно выполнить необходимые расчеты.

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

• Этаж.
• Площадь в м2.
• Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

Видео расчета теплых полов программой:

Остались вопросы?

teplapol.ru

Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

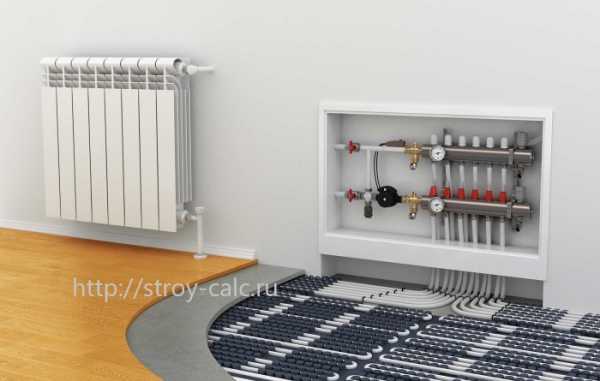

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола. Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

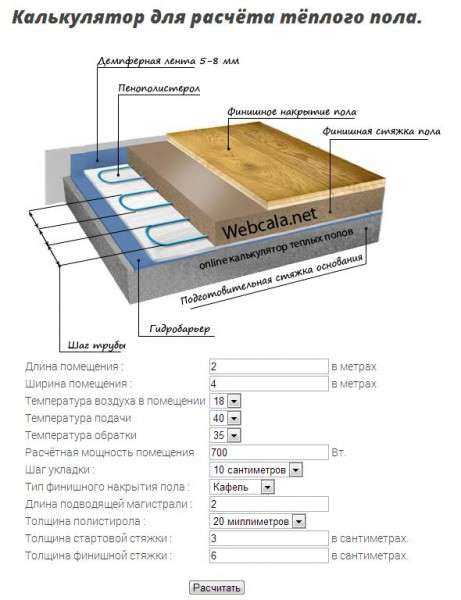

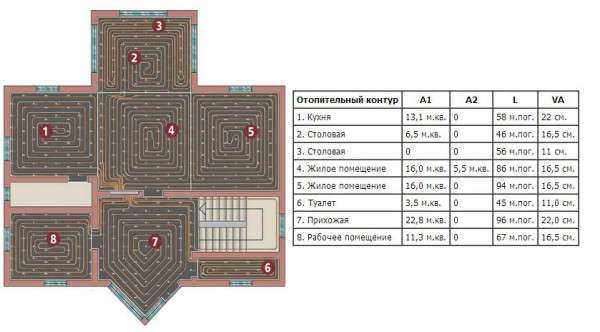

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

• температуру подачи воды;
• температуру обработки;
• шаг и вид трубы;
• какое будет напольное покрытие;
• толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота этажа помещения в жилом доме;
• присутствие специальных материалов для утепления стен;
• уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

• На один контур рассчитана труба длиной не более 120 м.
• Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
• Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
• Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры. Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

Тепловой и гидравлический расчет теплого пола.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Общие сведения по результатам расчетов

• Общий тепловой поток
– Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Тепловой поток по направлению вверх
– Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Тепловой поток по направлению вниз
– Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• Суммарный удельный тепловой поток
– Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• Суммарный тепловой поток на погонный метр
– Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• Средняя температура теплоносителя
– Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• Максимальная температура пола
– Максимальная температура поверхности пола по оси нагревательного элемента.
• Минимальная температура пола
– Минимальная температура поверхности пола по оси между трубами ТП.
• Средняя температура пола
– Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Длина трубы
– Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Тепловая нагрузка на трубу
– Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Расход теплоносителя
– Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• Скорость движения теплоносителя
– Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Линейные потери давления
– Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Общий объем теплоносителя
– Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

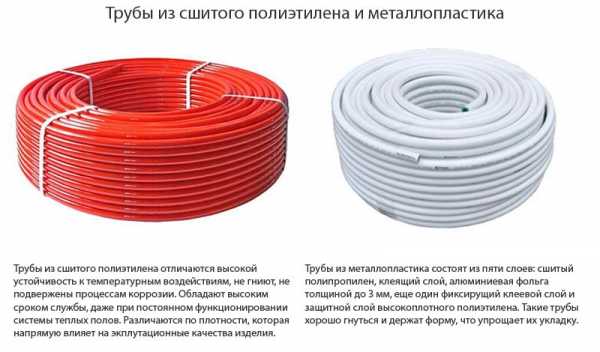

• металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
• полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
• сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
• медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

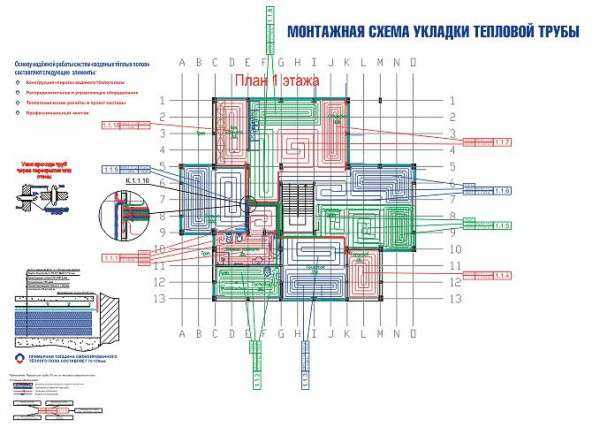

Схема укладки труб

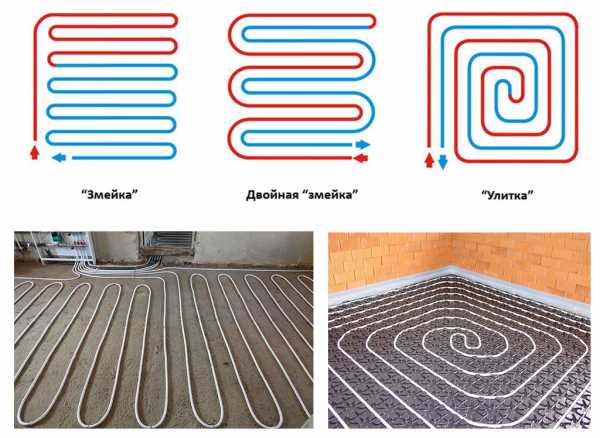

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

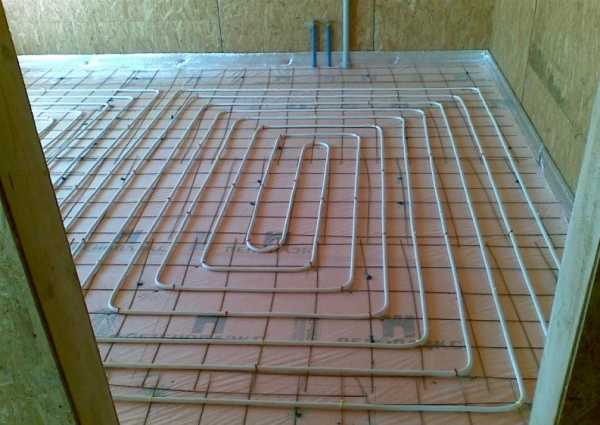

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Читайте также:

otdelkaexp.ru

Программа для расчета теплого пола для бесплатного пользования

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

•  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний;
•  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей;
•  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

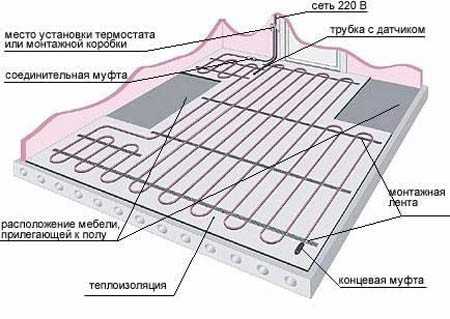

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол, используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Помещения	Мощность пола на 1 м², Вт
Кухня на первом этаже	140
Кухня выше первого этажа	120
Ванная для любого этажа	140
Комнаты и коридор на первом этаже	130
Комнаты и коридор выше первого этажа	120
Лоджия, баня	180

Если пол является основным источником отопления (загородный дом), то его мощность на 1 м² равна 180 Вт для всех помещений. Заметим, что для этого случая при любом количестве мебели берется не меньше 70% всей площади.

Сколько тепла нам надо

Рассмотрим пример расчета необходимого тепла для комнаты размером 6 х 3 м, на втором этаже с площадью для мебели 4 м².

Для неосновного отопления имеем: площадь комнаты без мебели = 3*6 — 4 = 14 м². Расход мощности на 1 м² из таблицы равен 120 Вт (0,12 кВт). Общая необходимая мощность равна: 14 * 0,12 = 1,68 кВт.

Для основного отопления возьмем, примерно, 75% (с учетом мебели) обогреваемой площади. Расход энергии на 1 м² равен: 180 Вт * 75% = 180 * 75/100 = 135 Вт (0,135 кВт). Общий расход энергии равен: 14 * 0,135 = 1,89 кВт.

Тепло доставляется к месту обогрева термическими кабелями, для определения длины которых, существуют нормативы:

Мощность, кВт	0,16	0,25	0,44	0,67	0,82	1,05	1,25	1,40	1,75	2,08
Длина кабеля, м	11	17	29	45	55	71	83	95	117	140

Для наших примеров выбираем ближайшие (в большую сторону) значения мощности. Для 1,68 — 1,75 кВт (длина 117 м), для 1,89 — 2,08 кВт (длина 140 м).

Схема расчета мощности теплого пола.

Теперь рассчитаем шаг укладки кабеля (расстояние между параллельными линиями кабеля) по формуле: h (шаг) = S (площадь обогрева) * 1000 / L (длина кабеля). Получаем: 14 * 1000 / 117 = 120 мм и 14 * 1000 / 140 = 100 мм.

Далее, зная стоимость материала и электроэнергии, можно подсчитать расходы на эту часть работ по укладке теплого пола.

Расчеты энергопотребления пола и кабеля закончены, причем со знаниями, не выходящими за рамки средней школы и лишь с одним инструментом — калькулятором.

Приведенные вычисления являются примером программы ручного расчета теплого пола. Но есть еще и автоматические онлайн программы.

Расчет производится для труб с диаметрами: наружным — 16 мм, внутренним — 12 мм. Заполнив необходимыми данными все поля калькулятора, и нажав на кнопку “рассчитать”, программа выдает информацию от рассчитанной мощности пола до расхода материалов: цемента, песка, пластификатора и других (фото 4).

Если уж вы решили установить теплый пол, то произвести некоторые его расчеты вам будет вполне под силу. Вся нужная для этого информация и счетные инструменты находятся во всемирной сети и большая их часть доступны для бесплатного пользования.
