Расширительный бак на подаче или на обратке – Установка расширительного бака в закрытой системе отопления

Где ставится расширительный бак в закрытой системе отопления


Установка расширительного бака в закрытой и открытой системе отопления

Схема отопления

В первой части этой статьи описаны способы установки расширительного бака в закрытой системе отопления, во второй – все про монтаж в открытых системах. Также вы сможете узнать, где лучше размещать бак, как его проверить, в случае необходимости отремонтировать и настроить. Дополнительно в тексте присутствуют полезные советы и описываются частые ошибки при монтаже.

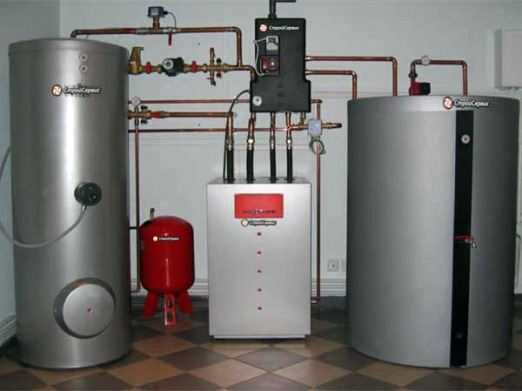

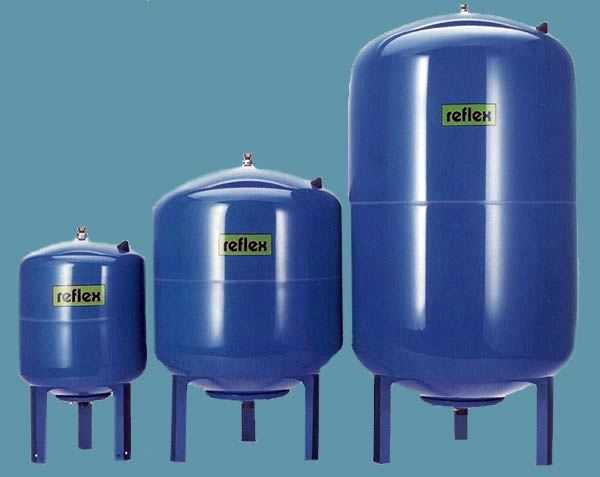

Виды расширительных баков

Расширительный резервуар нужен, чтобы компенсировать расширение жидкости при нагревании. Он может быть герметичным с мембраной или же негерметичным. В последнем случае он являет собой открытую емкость, в которой жидкость контактирует с воздухом. Исходя из конструктивных отличий этих двух изделий, можно сделать выводы, что применяются они также в разных случаях. Есть два вида отопительных контуров:

  • статические – в них циркуляция теплоносителя осуществляется самотеком под действием силы притяжения;
  • динамические – в них теплоноситель прокачивается насосом, без которого циркуляция невозможна.

В первых устанавливаются негерметичные резервуары, а во вторых выполняется монтаж мембранного расширительного бака. Обеим системам отопления никогда не мешает дополнительный запас пространства, куда будет вытесняться расширившийся теплоноситель.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

  • нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате.  Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

  • нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

  • нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

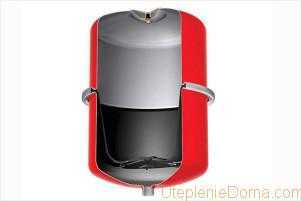

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

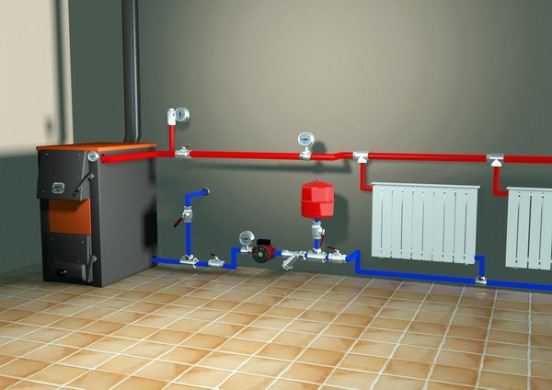

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость.  Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

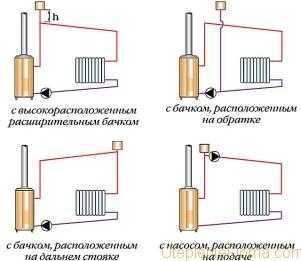

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недоста

www.teplo-ltd.ru

Куда ставится расширительный бак открытого типа, на подачу или на обратку?

Расширительный бачок предназначен для излишков горячей воды когда от очень высокой температуры вода расширяется и ей нужен выход .горячая вода направляется по системе .излишки по отводящей трубе то есть по обратке .ежели вы отводящую трубу установите на подачу то нагретая вода устремится в расширительный бачок а не в систему .

Это Вам объяснят в магазине где будете покупать. Мы тоже не разбирались, а когда пошли выбирать, нам все доступно объяснили. Здесь таких мастеров не найдете

Объем расширительный рительного бачка зависит от объёма теплоносителя . Для открытой системы это 5% от общего количества теплоносителя в системе . Расширительный бачок ставится в верхней точке <img src="//otvet.imgsmail.ru/download/875a8375f91de049494d6073098e8a2f_0d27b655d8a5d9329cb201be2c3e1274.jpg" data-big="1" data-lsrc="//otvet.imgsmail.ru/download/100308075_8af371506f7924352fedb7774e5c9de4_120x120.jpg">

touch.otvet.mail.ru

Установка расширительного бака в системе отопления: подключение и монтаж

Как установить расширительный бак в системе отопления

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

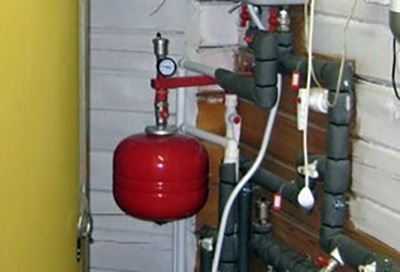

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

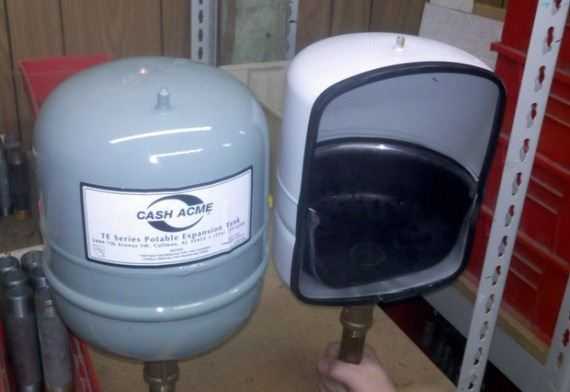

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

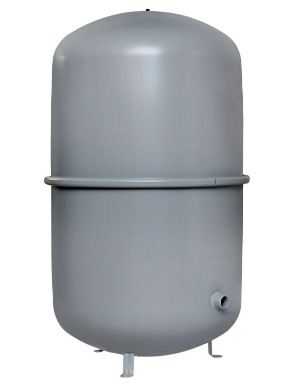

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

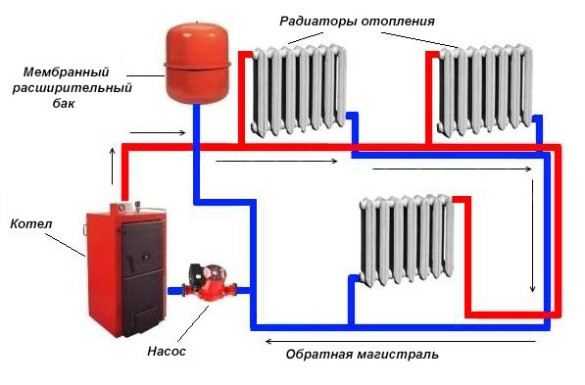

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

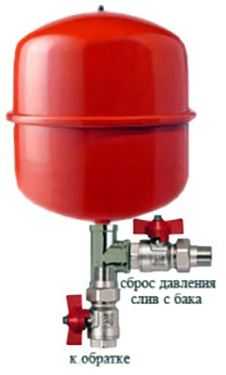

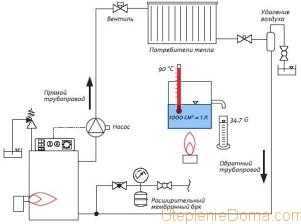

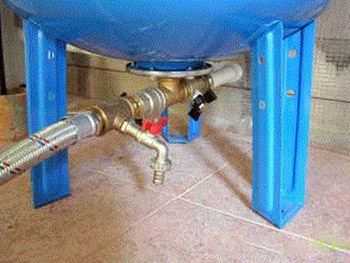

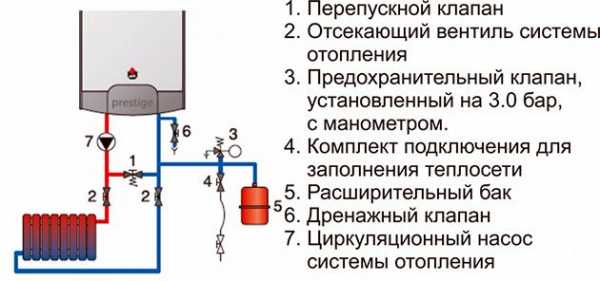

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.
