     Ответ: Прежде всего внимательно читаем паспорт на изделие «Водонагреватель газовый проточный» раздел «Установка аппарата, место и схема установки». В первую очередь необходимо выполнять требование завода-изготовителя а потом уже требования газовой службы. При заказе проекта на установку газового водоподогревателя проектировщики в первую очередь выполняют требование именно производителя газового оборудования, а не требования  СНиПов.

    На сегодняшний день  норм на расположение бытовых газовых приборов и газового оборудования не существует . Газовики пытаются пользоваться старыми СНиПами и Сводами Правил но даже в них конкретно такие нормы детально не указаны да и они утратили силу уже.

    В старых правилах указаны были только расстояния между плитой и газовой колонкой-10сантиметров, расстояние между газовым котлом и счетчиком-20 см., а вот расстояние между котлом и колонкой даже в них не был определен.

    СНиПом от 2003 года оговаривалась норма, что все что не указано в нормах определяется технической документацией на газовое оборудование. Самое интересное что ранее  не все  производители газового оборудования указывали  установочные размеры . Такие же проблемы и с проектами на газоснабжение домов и квартир, установочные размеры оборудования не указываются проектировщиками а указывается только место их установки. Значит потребителю приходится пользоваться здравым смыслом и максимальным удобством при пользовании.

    Единственный нормативный документ, действующий на сегодняшний день ,это Свод Правил СП 62.13330.2010 «Газораспределительные системы»,раздел 7 «Внутренние газопроводы» гласит: «При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта»,других рекомендаций по размещению газового оборудования в данном документе не оговаривается.

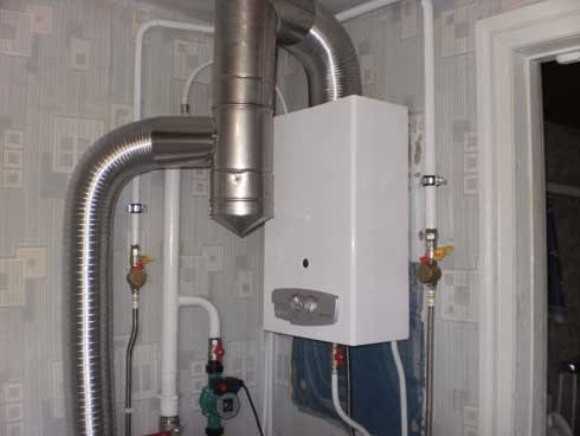

    Устанавливать газовую колонку над котлом категорически запрещено самим изготовителем газового водоподогревателя, читаем опять же паспорт на изделие.

    При установке газовой колонки и котла на газе их необходимо располагать как можно ближе друг к другу, так как удаление продуктов горения надо организовывать в один дымоход, а он не должен иметь горизонтальных отрезков, пример показан на фото:

Добавлено: 14.02.2014 00:18

blogstroiki.ru

Расстояние от газового отпуска до настенного котла. Как установить настенный газовый котел – обзор процесса.

В принципе, в своем жилище хозяин волен делать все, что угодно – на то он и собственник. Но если речь заходит об установке приборов повышенной опасности, то все требования основных нормативных документов обязательны для исполнения. О том, что нужно учесть и какие правила и нормы монтажа газового оборудования соблюдать применительно к частному дому, будет предметом рассмотрения.

Больших проблем с использованием газовых баллонов и эксплуатацией, например, горелок, как правило, не возникает. Далее подразумевается оборудование, подключаемое к центральной магистрали. В частном доме это, прежде всего, отопительный котел. Поэтому акцент именно на газовых приборах такого типа.

Отдельные требования собственнику могут и не нравиться из-за необходимости каких-то переделок (реконструкций) или по иной причине. И, тем не менее, их придется выполнить. Иначе газовики при очередной проверке, обнаружив «самодеятельность», да еще и с грубым нарушением стандартов, элементарно отключат подачу «голубого» топлива до устранения замечаний. И это – в лучшем случае.

Нередко возникают спорные ситуации, когда специалисты ресурсоснабжающей организации требует от собственника частного дома выполнить какие-то требования, которые ему кажутся ненужными или неудобными. Тем, кто хочет со знанием дела отстаивать свою правоту при монтаже газового оборудования, автор рекомендует внимательно изучить СНиП №№ II-35 от 1976; 41-104 от 2000; 31-02 от 2001 и 42-01 (02) от 2002 годов.

Простой пример – правила от 1987 года (за № 2-04) запрещают установку газового (котельного) оборудования (настенный вариант) в ванной комнате. А в заменивших этот документ СНиПах от 2002 года об этом ничего не сказано. Следовательно, нет уже и запрета как такового, но отдельные «товарищи» из газовиков продолжают настаивать на переносе прибора в другое помещение. Вот для общения с такими «профи» и следует знать все требования по монтажу газ/оборудования.

Подразумевается, что все необходимые документы подготовлены, договор с газовиками на поставку «голубого» топлива заключен.

Общие правила монтажа газового оборудования

• Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
• Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование ().
• Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
• Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
• Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Далее отмечены лишь общие требования к приборам различных классов. Прежде чем приступать к монтажу такого оборудования, как газовый котел, необходимо уточнить, что для него должно быть подготовлено – топочная или мини-котельная. Это указывается в паспорте на изделие. В последнем случае (для котельной) требования несколько жестче.

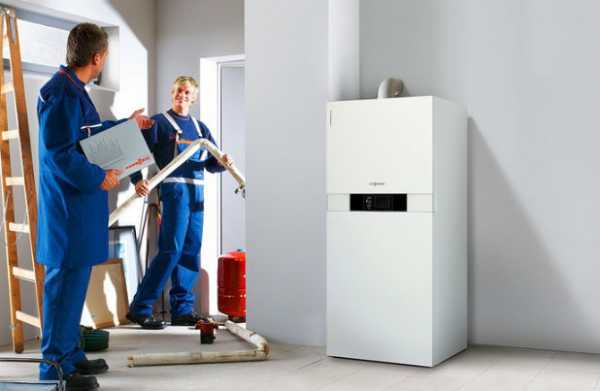

Газовые котлы напольные

• Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
• Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
• Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
• Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Для газовых котлов с камерой сгорания закрытого типа многие требования не актуальны. Объем помещения в этом случае не нормируется, наличие окна не является обязательным требованием при монтаже газового оборудования.

• Ширина полотна двери – от 80 см и более.
• Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
• Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитыва

mirhat.ru

Какое расстояние должно быть между газовым настенным котлом с закрытой топкой и боковой стеной

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены должен быть повешен котел? Каким СНиПом руководствуемся в 2015г

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

«Каким СНиПом руководствуемся в 2015»? Как ни странно, никаким, если речь идёт о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в различных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

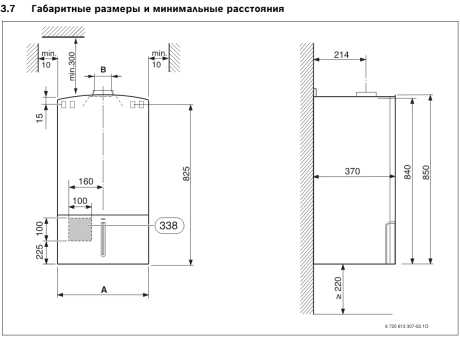

Мы видим, что расстояние между газовым настенным котлом и стеной — 10 см при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о дистанции между котлом и стеной. В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла.  И для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах

Котлы Beretta серии Ciao нельзя вешать ближе, чем 3 см от боковой стены

Buderus Logamax plus можно монтировать вплотную к стене

Всё понятно — строго следуем инструкции. Но изредка встречаются настенные газовые котлы, в руководствах к которым вообще отсутствует указание о минимально необходимой дистанции до стены. В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла. На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см. Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Однако следует учитывать, что отдельные регионы имеют право принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормы. Нам неизвестно, чтобы на сегодняшний день региональные нормы ограничивали расстояния от котла до строительных конструкций, но всё же рекомендуем вам на всякий случай проконсультироваться в местном отделении МинГАЗа.

teploguru.ru

ПРАВИЛА УСТАНОВКИ ГАЗОВЫХ СЧЕТЧИКОВ, КАК ПРАВИЛЬНО УСТАНОВИТЬ ГАЗОВЫЙ СЧЕТЧИК

Настоящие мастера могут установить любой из 4-х видов счетчиков газа, потому что правила установки газовых счетчиков для всех одинаковы, а с чисто техническими нюансами сможет справиться каждый, кто работает в этой сфере не первый год. Самостоятельная установка счетчиков не приветствуется, поскольку газоснабжающей организации нужно контролировать весь процесс установки от А до Я, чтобы в будущем не было проблем с эксплуатацией, да и опломбировку проводят исключительно те организации, у которых есть на это право, то есть лицензия и специальное разрешении. По окончанию работ вам на руки должны выдать акт об успешности «операции».

Место установки счетчика

• Счетчики нужно устанавливать на высоте 1,6 м.
• Расстояние от газового счетчика до газового оборудования должно быть указано в паспорте прибора. Если же этого пункта нет, то принимают расстояние не менее 0,8 м от бытовой газовой плиты или газовых отопительных оборудований (теплогенератора, котла). От варочной, отопительной и ресторанной плиты, варочного котла расстояние до счетчика не менее 1 м.
• Зазор между стеной и счетчиком должен быть не менее 3-5 см, чтобы предотвратить коррозионное повреждение прибора учета.

• Помещение должно быть с естественным проветриванием, при этом сам прибор нежелательно устанавливать в застойной зоне, то есть отгораживать их от вентиляционного канала или от окна.
• Если ваш счетчик устанавливается внутри помещения, то он должен быть как можно дальше от предметов, которые излучают влагу или тепло.
• Хотя правила установки газовых счетчиков и позволяют ставить его вне здания в открытом виде, однако для безопасности и для продления срока службы прибора все же стоит устанавливать его в шкафу, под навесом или в какой-нибудь другой конструкции, но она обязательно должна иметь естественную вентиляцию и дверцы с запорами. Нежелательно устанавливать приборы учета под проемами в стене.

remonta-v-kvartire.net

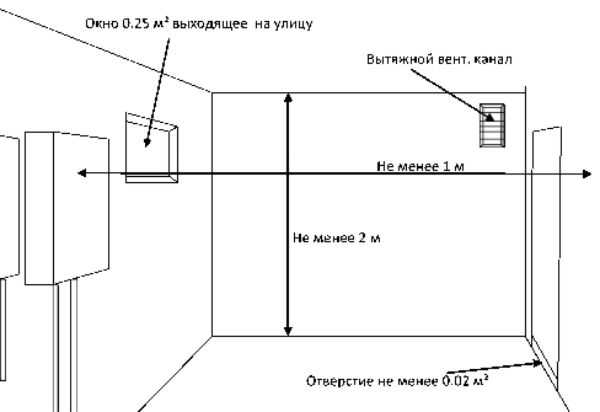

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

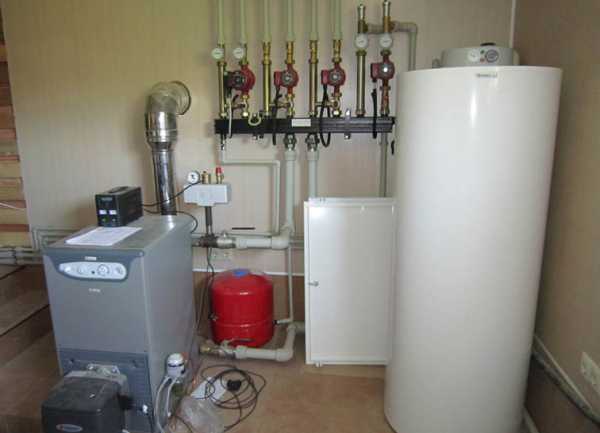

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

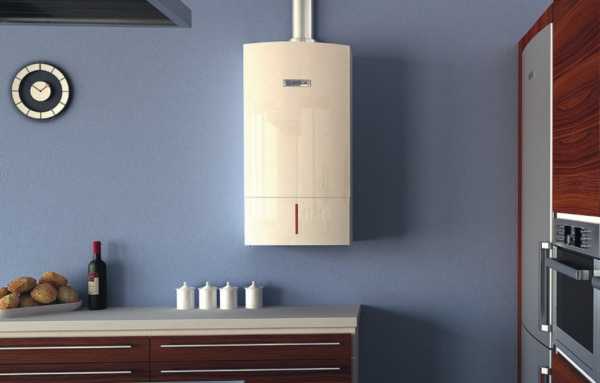

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

Какие требования предъявляются к установке газовых котлов

Хочу повесить котёл в кухне. Мне проектант говорит — там нельзя, и там нельзя… Мотивирует какими-то размерами, особенно расстоянием от окна — 0,5 метра. Где можно посмотреть все требования, предъявляемые к установке газового оборудования (плита, котёл). Интересуют размеры, расстояние непосредственно между приборами, расстояние от окон, от проёмов и т.д.

Основной нормативный акт, согласно которому производится установка тепловых газовых агрегатов — ДБН В.2.5-20-2001, раздел «Внутренние устройства газоснабжения», включающий в себя «Газоснабжение жилых зданий». Исходя из данного документа, допустимо устанавливать газовые котлы в помещениях жилых зданий. Тепловая мощность оборудования, устанавливаемого на кухне, не должна выходить за пределы 30кВт. Минимальный объем комнаты, в которой можно размещать отопительный прибор на газе мощностью до 30кВт — 7.5 метров кубических.

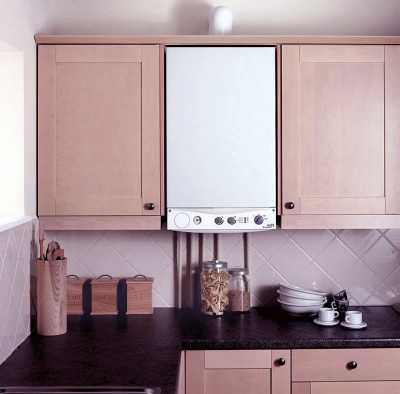

Газовый прибор для отопления может быть установлен в навесной кухонный шкафчик

Важно знать! В одном помещении нельзя устанавливать 2 типа газовых агрегатов, например, двух отопительных котлов.

Монтажные расстояния

Монтаж отопительного оборудования производится согласно требованиям производителя и с учетом нормативных документов. Обязательно необходимо предусмотреть при установке нагревательного агрегата правила пожарной безопасности, удобство монтажа, сервисного обслуживания и ремонта. Исходя из норм, установка оборудования на газе относительно боковых стен выполняется с учетом показателя их горючести:

• не воспламеняющиеся и трудно воспламеняющиеся защищенные материалы — расстояние не меньше 10 см;
• горючие и трудно горючие поверхности без защиты — расстояние не меньше 25 см.

Отступ от плоскости, на которую навешивается котел, не должен быть менее 3 см. По фронту котла отопления (с учетом всех выступающих элементов) расстояние в свету и по бокам в местах прохода должно составить не меньше 1 метра.

Защита трудно горючих и горючих стен выполняется слоем штукатурки или листом асбеста толщиной 3 мм с лицевым покрытием из листовой стали. Если нагревательный аппарат устанавливается на деревянное напольное покрытие, то защита пола обязана выступать за пределы наружного контура газовой установки на 10 см.

Что касается норм установки газовой плиты, то высота кухни не должна быть меньше 2.2 метра, также обязательно присутствие: вытяжной вентиляции, естественного освещения, оконной секции для проветривания. Размещение плиты необходимо выполнить так, чтобы расстояние до стен (задней и боковых) было не меньше 6-7 см.

Важно знать! Обратите внимание на то, что предприятие-производитель зачастую указывает свои требования к установке оборудования — их следует искать в инструкции к монтажу и эксплуатации или в паспорте изделия.

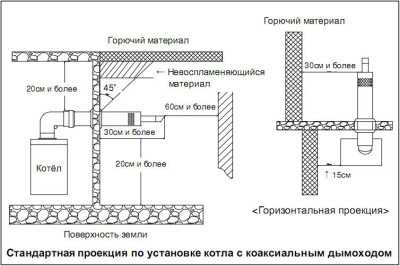

Нормы по отводу продуктов сгорания от котла

Отвод продуктов сгорания от отопительного аппарата может выполняться через наружную стену кухни согласно схеме производителя. При выбросе отработанных газов в центральную вентиляционную систему или дымоход, объем кухонного пространства должен быть больше нормативного на 6 метров кубических. Также, при выводе веществ, образующихся при горении, от газового котла через дымоход, в обязательном порядке необходимо предусмотреть один из трех вариантов, обеспечивающих приток воздуха на кухню:

• решетку в нижней части двери, ведущей в смежную комнату;
• зазор между полом и дверью;
• решетку в наружной стене.

Выброс отработанных газов из системы котла может осуществляться через наружную стену кухни

При наличии у котла отопления герметичной камеры внутреннего сгорания, вышеперечисленными тремя вариантами обустройства кухни для обеспечения циркуляции воздуха можно пренебречь.

Важно знать! При выводе летучих веществ горения из агрегата через вентиляционную шахту рекомендуется применять квартирные сигнализаторы для контроля концентрации токсичных воздушных масс в помещении.

strmnt.com

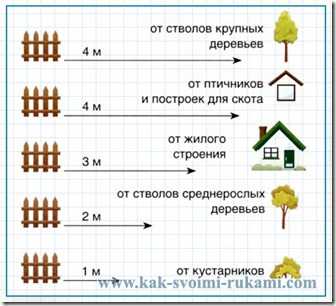

СНИПы и нормативы: расстояние длина и высота построек, регламент прокладки инженерных сетей | Своими руками

Многие владельцы дач и частных домов часто сами провоцируют судебные разбирательства строя дома или любые другие постройки так что, например соседский «участок» утопает в тени. А ведь существует целый перечень правил, нормативов который предусматривает расстояния, длину, высоту и другие параметры при строительстве и прокладке инженерных четей (водопровода, газопровода и др.)

Приведем наиболее часто встречающиеся из них при индивидуальном строительстве – их знание поможет Вам не совершать ошибок, дабы потом не пришлось сносить построенное своими руками и начинать строительство заново.

Для прокладки инженерных сетей свой регламент

Топочные

При несоблюдении нормативов газовые службы могут запретить подключение к газопроводу. Вот какими должны быть топочные и кухни с газовыми плитами.

• Высота потолков – не менее 2.4 м (2.2 м при мощности котла менее 60 кВт).
• Окно (обязательно с форточкой) должно иметь площадь остекления из расчета 0,03 кв. м на 1 куб. м объема помещения, но не менее 0,8 кв. м.
• Объем помещения на 1 котел – удобное для обслуживания, но не менее 7,5 куб. м. На 2 котла – не менее 15 куб. метров
• При установке котлов мощностью более 60 кВт – сигнализатор загазованности.
• При установке котлов в цокольных этажах, в отдельно стоящих топочных -сигнализатор загазованности.
• Размер дымохода – по паспорту котла.

На кухне свои порядки. Если плита газовая, выполняются такие требования:
