Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

  • с открытой камерой;
  • с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

  • выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
  • также он должен находиться на 1500 мм выше верхнего края котла;
  • от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
  • от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
  • монтировать дымоход диаметром меньше диаметра входа котла не допускается;
  • между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
  • внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

  • по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
  • дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;

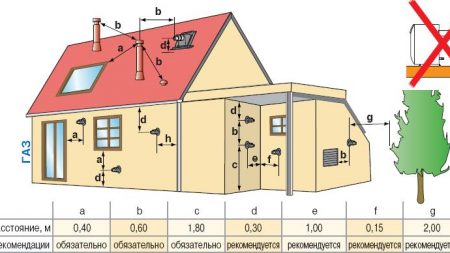

  • расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

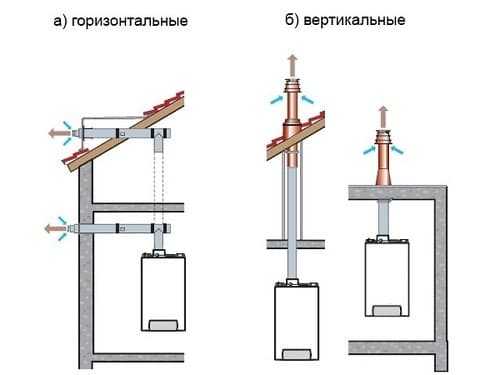

Устанавливаться конструкции этого типа могут:

  • вертикально;
  • горизонтально.

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

  • выполняется разметка в месте вывода трубы на улицу;
  • по разметке проделывается отверстие для дымохода;
  • места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
  • первый элемент дымохода подключается к котлу;
  • собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

www.kakprosto.ru

нормы установки, требования к монтажу своими руками

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Данные конструкции отличаются по некоторым характеристикам

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

  1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
  2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
  3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

  1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
  2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
  3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
  4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.
Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

  1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
  2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
  3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
  4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
  5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
  6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.
Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

  1. Наружная труба должна находиться в 2 метрах от земли.
  2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
  3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
  4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
  5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
  6. Запрещается выводить канал в любое другое пространство, кроме улицы.
  7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

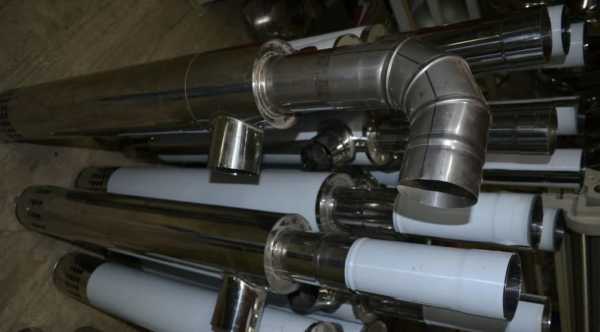

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

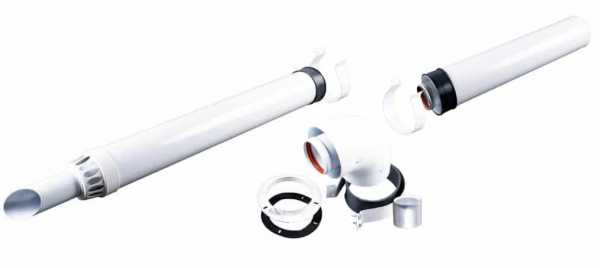

  • сами трубы;
  • переходник, соединяющий дымоход и котел;
  • тройник, колено;
  • обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

  1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
  2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
  3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
  4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
  5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
  6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
  7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[7] = []; blockSettingArray[7][“minSymbols”] = 0; blockSettingArray[7][“minHeaders”] = 0; blockSettingArray[7][“text”] = ‘

‘; blockSettingArray[7][“setting_type”] = 1; blockSettingArray[7][“element”] = “h3”; blockSettingArray[7][“elementPosition”] = 1; blockSettingArray[7][“elementPlace”] = 3; blockSettingArray[8] = []; blockSettingArray[8][“minSymbols”] = 0; blockSettingArray[8][“minHeaders”] = 0; blockSettingArray[8][“text”] = ‘

‘; blockSettingArray[8][“setting_type”] = 1; blockSettingArray[8][“element”] = “h3”; blockSettingArray[8][“elementPosition”] = 1; blockSettingArray[8][“elementPlace”] = 4; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Устройство коаксиального дымохода + нормы установки и монтажа » Аква-Ремонт

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

  • Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
  • Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
  • Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
  • Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
  • Экономия места за счет компактных размеров устройства.
  • Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

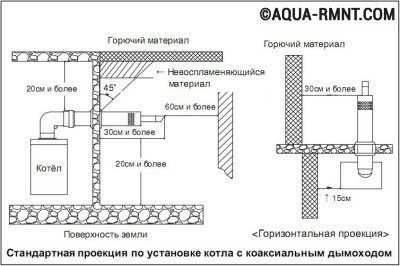

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

aqua-rmnt.com

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования

    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода
  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

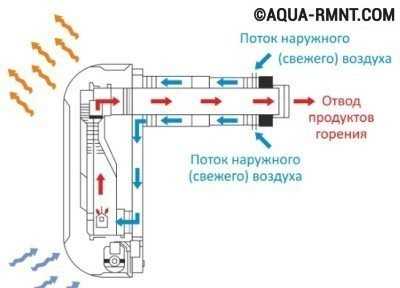

Рассмотрим подробнее, как работает коаксиальный дымоход:

    • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.

Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

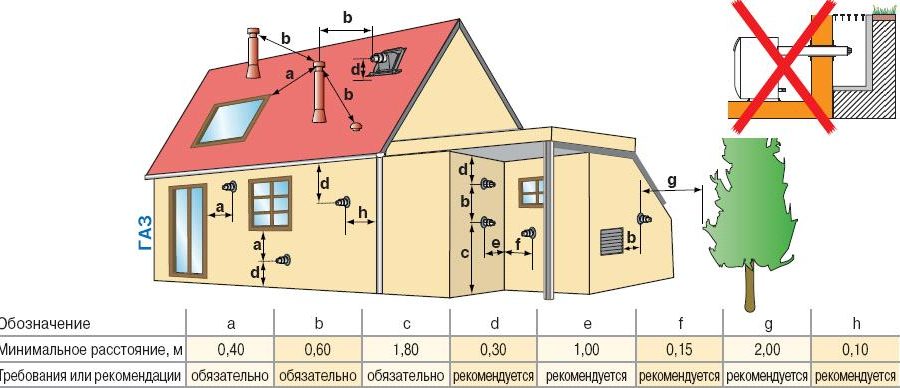

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Читайте также:

baltgazservice.ru

Коаксиальные дымоходы для котлов: правила установки

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

  • продукты сгорания проходят по внутренней трубе, нагревая ее;
  • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
  • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
  • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

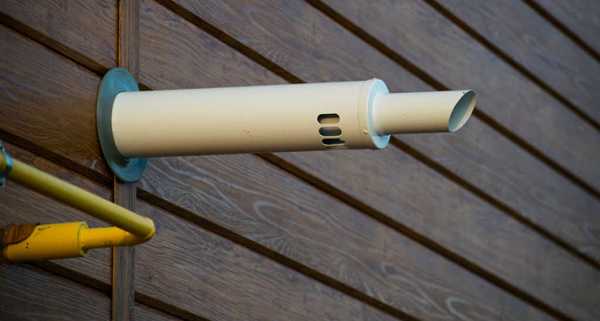

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

  • мощность отопительного агрегата;
  • уровень теплоизоляции в помещении;
  • средний показатель месячной температуры воздуха снаружи здания;
  • вид используемого топлива;
  • общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации
Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

  1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
  2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
  3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
  4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
  5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
  6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка  дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

[/wpmfc_cab_sw]

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка;
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
  • в подготовленный проем вводится труба;
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
  • подсоединенная система крепится к стене кронштейнами.

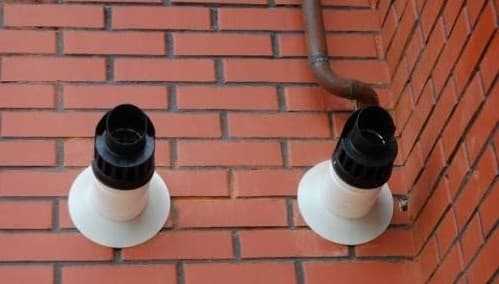

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается  проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

pechiexpert.ru

устройство, виды, установка и монтаж

Автономная отопительная система, если она не работает на электричестве, не может обойтись без отводящего продукты сгорания устройства. Если раньше это мог быть только традиционный дымоход, то теперь появились и другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, он может быть произведен в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Будем разбираться.

Содержание статьи:

Коаксиальный дымоход: что это такое?

В технике понятие «коаксиальный» означает наличие двух каких-либо предметов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию, выполненную из труб разного диаметра.

Внутри большего по размеру элемента располагается меньшая деталь. Расстояние между ними строго одинаково по всей протяженности конструкции, включая все изгибы и колена.

Для этого между трубами располагаются специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Каналом для удаления дыма является внутренняя, меньшая по диаметру труба.

Через просвет между двумя деталями внутрь отопительного прибора с улицы поступает необходимый для поддержания горения кислород. Таким образом, газы внутри системы перемещаются в противоположных направлениях.

Галерея изображений

Фото из

Преимущества дымоходов коаксиального типа

Преимущества дымоходов коаксиального типа

Конструктивные достоинства дымового канала

Конструктивные достоинства дымового канала

Герметичность подсоединения воздушного канала

Герметичность подсоединения воздушного канала

Прокладка горизонтального участка трубы

Прокладка горизонтального участка трубы

Соблюдение рекомендаций изготовителя в монтаже

Соблюдение рекомендаций изготовителя в монтаже

Допустимые в изготовлении дымохода материалы

Допустимые в изготовлении дымохода материалы

Сфера применения коаксиальных дымоходов

Сфера применения коаксиальных дымоходов

Условия для безопасной эксплуатации

Условия для безопасной эксплуатации

Особенности конструкции дымохода коаксиального типа дают ему возможность выполнять сразу функции. Устройство обеспечивает бесперебойное поступление воздуха, что необходимо для поддержания процесса горения.

Помимо этого оно успешно отводит от котла продукты сгорания. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но встречаются и вертикальные вариации.

Коаксиальный дымоход

Коаксиальный дымоход называют системой “труба в трубе”. По внутреннему элементу из котла отводятся продукты сгорания, по внешнему подается воздух

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоотводы различной конфигурации с учетом архитектурных особенностей постройки. Все элементы, входящие в систему, стандартизированы, что существенно упрощает их монтаж.

Коаксиальный дымоход

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

  • Прямые трубы. Из прямых трубных отрезков формируется собственно дымоотвод.
  • Тройник. Монтируется в систему только в случае использования двух или более котлов.
  • Соединительные элементы. Это отводы на 90° и 45°, муфты.
  • Устройство для сброса конденсата. Такой комплект обязательно предусматривается для каждого вертикально ориентированного участка. Оборудуется водяным затвором, который препятствует понижению давления газо-воздушной смеси в дымоходе.
  • Элементы с ревизионным отверстием. Они предназначены для осмотра и очистки системы.
  • Выходные и входные насадки. Поставляются в комплекте с оголовками, используются для вывода продуктов сгорания и забора чистого воздуха. Выходную насадку всегда монтируют на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
  • Переходник. Применяется для соединения системы с котлом.
  • Арматура для крепежа. В их числе кронштейны, хомуты и фланцы.
  • Уплотнения. Приспособления, требующиеся для обеспечения герметичности прохода трубы через стену или кровлю.
  • Декоративные накладки. Фланцы, закрывающие места прохода ствола дымохода через строительные конструкции.

Для изготовления деталей для коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Она устойчива к воздействию высоких температур, прочная и легкая.

Некоторые модели выполняются из алюминиевых сплавов или термостойкого пластика. Для стыков применяются уплотнители, изготовленные из термостойких полимеров, способных выдержать температуры порядка 230-250°.

Коаксиальный дымоход

Дымоходы коаксиального типа представляют собой стандартизированные модули, из которых легко собирается конструкция нужного размера и конфигурации

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже.

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленный коаксиальный дымоход

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали.

Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции.

В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный коаксиальный дымоход

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Почему выбирают коаксиальные системы?

Конструктивные особенности дымохода коаксиального типа дают ему возможность работать по отличному от традиционного дымоотвода принципу. Для обеспечения горения в топку котла обязательно должен подаваться кислород, а продукты сгорания отводиться.

Котлы, оборудованные раздельными дымоходами, забирают воздух из комнаты, в которой установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Отработанные газы посредством естественной тяги отводятся наружу. Приборы с коаксиальными дымоходами работают иначе. Такие дымоотводы представляют собой совмещенную систему подачи воздуха и отведения дыма.

Необходимая для работы устройства тяга создается естественным путем или при помощи вентилятора, что позволяет использовать небольшие по протяженности конструкции.

Плюсы установки коаксиального дымохода

Веский плюс дымоходов коаксиальной конструкции – простота монтажа и возможность вывести продукты горения ближайшим путем, например,через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода дает возможность полностью исключить их воздействие на состав воздуха в комнате, где установлен котел.

«Выжигания» кислорода не происходит, вследствие чего не требуется проветривания помещения. Количество воздуха, находящегося в камере сгорания, оптимально, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от отопительного прибора отводится по внутренней трубе. Она проходит внутри другой, по которой движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это существенно повышает его пожарную безопасность, что очень актуально для построек, выполненных из дерева и других достаточно легко воспламеняющихся материалов.

Разница между коаксиальным и обычным дымоходом

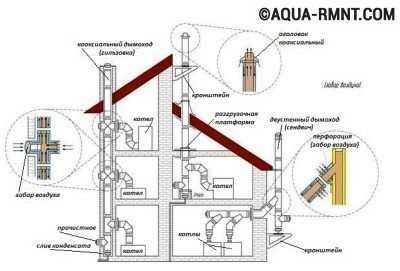

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй – в помещении, что опасно для тех, кто в нем находится

Коаксиальная система увеличивает КПД отопительного прибора. Это происходит за счет того, что подаваемый в топку воздух, проходя по внутренней полости конструкции, нагревается от трубы, отводящей горячий дым.

Еще одно значимое достоинство дымоходов такого типа – компактность и относительно небольшие размеры, особенно по сравнению с .

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем она на 40% дороже традиционной. Еще один обусловлен устройством дымохода коаксиального типа.

Трубы с горячим дымом и холодным воздухом соприкасаются, что неизбежно приводит к образованию конденсата, особенно в холодную погоду. Таким образом, система нуждается в обустройстве специального слива для конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные через дробь.

Первая из них показывает диаметр внутренней трубы, вторая – наружной. Подобрать нужный размер достаточно просто. Он должен быть указан в паспорте котла, который будет соединяться с таким дымоходом.

Коаксиальный дымоход

Размеры дымохода коаксиального типа подбираются в строгом соответствии с типом котла и размерами его выходного патрубка котла. Вся нужная информация должна быть в технической документации отопительного прибора

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымоотвода.

Она имеет ограничения, зафиксированные в монтажной инструкции, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указываются в таблице подбора, которая должна быть приложена к технической документации отопительного оборудования.

Установка дымохода в свете нормативных актов

Отводящая дым система коаксиального типа может быть установлена в частном или многоквартирном доме. Последнее тоже достаточно распространено, особенно в связи с повсеместной установкой индивидуальных отопительных систем в квартирах.

До 2012 года проектирование и монтаж дымоотводов коаксиального типа в многоквартирных и частных домах регламентировались одним СНиПом и не отличались.

В 2012 был принят свод правил СП 60.13330.2012, который представляет собой актуализированную редакцию СНиП 41-01-2003. Документ разделил условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается устанавливать индивидуальные дымоотводы в квартирах, как это было разрешено раньше, и предписывается монтаж коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают обустроить индивидуальный отвод отработанных газов от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши постройки до сечения дымоотводящего канала должно быть не меньше 1,5 м. Аналогичная величина для частного дома составляет от 0,5 м.

Коаксиальный дымоход

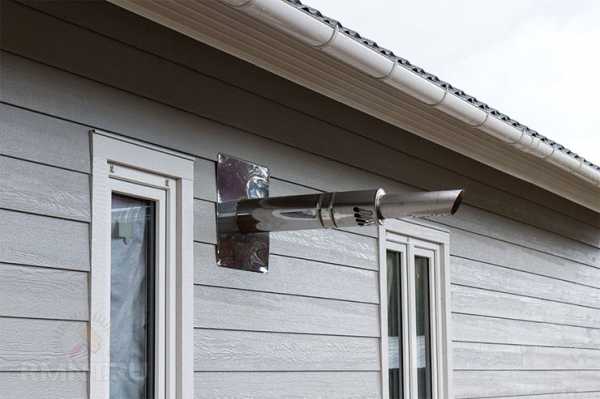

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном удалении от окон, иначе дым будет попадать в помещение

Специальных актов относительно индивидуальных построек принято не было, поэтому считается, что их обустройство не должно противоречить требованиям, применяемым при установке дымоходов в многоквартирных домах. Исходя из новой редакции СНиПа, в частных домах могут быть установлены коаксиальные системы любого типа. В многоквартирных – только вертикальные.

Важный нюанс. Если в здании до 2012 г. были установлены дымоотводы, противоречащие актуальной редакции, они могут быть оставлены без изменений в том случае, если не причиняют неудобств соседям. Подробнее о нормах установки коаксиального дымохода читайте .

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Коаксиальный дымоход

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Оптимальные расстояния установки коаксиального дымохода

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

Схема обустройства коаксиального дымохода

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Коаксиальный дымоход

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Коаксиальный дымоход

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала.

Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами.

Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Монтаж дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоотвод коаксиального типа – эффективное и практичное устройство, существенно повышающее КПД отопительного прибора. Кроме того, оно абсолютно безопасно в эксплуатации, компактно и достаточно просто в монтаже.

Единственным значимым его недостатком можно считать достаточно высокую стоимость обустройства такой системы, что, впрочем, окупается его длительной эффективной работой.

Пожалуйста, оставляйте свои комментарии к статье, делитесь опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

sovet-ingenera.com

Можно ли расположить настенный турбированный газовый котёл в 20 см от окна

ПОДСКАЖИТЕ ПОЖАЛУЙСТА МОЖНО ПОВЕСИТЬ ТУРБИРОВАННЫЙ ГАЗОВЫЙ КАТЁЛ НА СТЕНУ ОТ ОКНА 20 СМ ?

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

  • Если вы устанавливаете газовое оборудование в новом доме либо реконструируете топочное помещение с изменением местоположения газового оборудования, вам придётся заказать проект газоснабжения в организации, обладающей лицензией на соответствующие работы. Монтаж котла и дымохода должен быть выполнен в строгом соответствии с этим проектом, это обязательное условие для оформления акта приёмки газовой и пожарной службой. Местоположение котла определит проектировщик, а утвердит инспектор. Сами вы не вправе решать подобные вопросы.
  • На сегодняшний день действующие в России и странах СНГ правила требуют соблюдения горизонтального расстояния между корпусом газового котла и открывающейся створкой окна не менее 0,5 м. Дистанция до глухого окна либо не открывающейся его части не нормируется. Это условие вполне оправдано для традиционной техники с открытой камерой сгорания, где воздушный поток от открытого окна может влиять на стабильность работы горелки. Увы, специфику газовых котлов с закрытой камерой сгорания (турбированных), не зависящих от воздушной среды в помещении, актуальные нормы не учитывают.
  • Если вы живёте в России: помимо федеральных строительных правил, регионы имеют право принимать собственные территориальные нормы (ТСН), дополняющие, а в некоторых случаях заменяющие отдельные положения общероссийских правил. В некоторых субъектах для котлов с закрытой камерой сгорания делают исключение. В части их расположения и требований к помещению допускается ориентироваться на технические требования производителя оборудования. Они указыны в руководстве по монтажу котла. Как правило, для турбированных котлов при условии забора воздуха снаружи дома расстояние от котла до окна не ограничивается.
  • Во многом фактором, определяющим расположение турбированного газового котла в помещении, в том числе относительно окон, является размещение коаксиального дымохода. В строительных нормах о двойных трубах сказано немного, поэтому в основном приходится ориентироваться на требования производителей.

Рекомендации производителей турбированных котлов схожи, но всё же могут в деталях отличаться. На иллюстрации — минимально допустимые расстояния (в том числе до окон) для коаксиальных дымоходов, отводящих продукты сгорания и подводящих воздух к газовым котлам с закрытой камерой сгорания DeDietrich.

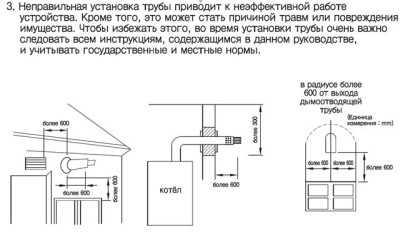

Фрагмент из руководства к котлу Navien Ace. Требования строже: газоход не должен располагаться ближе 60 см от открывающегося окна.

Оптимальный вариант расположения коаксиального дымохода — прямой выход на улицу (справа), но допускаются и горизонтальные участки

  • Если котёл навешивается не на ту стену, где расположено окно, а на перпендикулярную ей, также имеет значение расстояние между корпусом окна и боковой стеной. Для стен из сгораемых материалов это не ближе 20 см без дополнительной защиты. Для негорючих в нормах величина не прописана. Поэтому следует ориентироваться на данные, указанные в руководстве, а это от 2,5 до 25 см в зависимости от марки и мощности котла.
  • Все нюансы, связанные с наличием региональных правил и, что немаловажно в нашей стране, трактовкой норм местными специалистами, вы сможете узнать в местном отделении газовой службы или в проектной организации.

strmnt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
