почему его нет, скачут, растут показатели в многоквартирном доме, причины, их регулировка

Большинство отопительных систем домохозяйств зависят от показателей напора и температурного режима теплоносителя.

Отопление работает путём прогона нагретой жидкости через трубы и радиаторы, доставляющие тепло по всему дому, благодаря перепаду давления в системе.

Однако, перепад может давать сбой, при котором требуется его корректировка в меньшую или большую стороны. Такая процедура необходима для восстановления эффективности работы и соблюдения безопасности при её эксплуатации.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Нормы перепада давления в системе отопления частного и многоквартирного дома

Стандарты перепада регулируются правилами ГОСТа и СНиПа. Приведённые расчёты документаций обеспечивают полноценную работу всей системы отопительного оборудования, включая объекты:

• одноэтажное строение — 0,1—0,15 МПа или 1—1,5 атмосфер;
• малоэтажное сооружение (максимум три этажа) — 0,2—0,4 МПа или 2—4 атм.;
• многоквартирный дом при средней этажности (5—9 этажей) — 0,5—0,7 МПа или 5—7 атм.;
• высотные многоквартирные дома — до 10 МПа или 10 атм.

Непосредственно сам перепад должен быть 0,2—0,25 Мпа или 2—2,5 атмосферы.

Почему скачет давление и когда нет скачков?

Специальный скачек нужен для того, чтобы теплоноситель не застаивался на одном месте, а постоянно циркулировал между прямым трубопроводом котельной (при подаче) и радиаторами дома (при обратном потоке). Благодаря разнице в 2,5 атмосферы, теплоноситель «бегает» с такой скоростью, которая стабильно поддерживает комфортную температуру.

Если напора недостаточно, отопител

ogon.guru

Повышается, падает давление в системе отопления, перепад, регулировка

• Каковы причины?
• Мембранный расширительный бак – принципы расчета

Индивидуальная отопительная система дома – необходимость. Ведь никто не хочет мерзнуть в собственном доме, особенно учитывая то, что морозы в России бывают очень лютыми. На данный момент одной из самых распространенных является газовая отопительная система с подключенным к ней контуром ГВС. То есть, потратив минимальное количество усилий и незначительную сумму, вы получаете и теплые батареи, и горячую воду. Однако, довольно часто владельцы дома с подобной отопительной системой сталкиваются с неприятной проблемой – падает давление в системе отопления или повышается давление в системе отопления. В чем же основная причина этого?

Давление — не менее важный параметр отопления, чем температура

Каковы причины?

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Следует отметить, что долгое бездействие системы может привести к размораживанию радиаторов – и вас ожидает, в лучшем случае, весьма дорогостоящий ремонт. Ну а в худшем – капитальный ремонт системы с заменой большого количества ее комплектующий.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под  поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака. Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака.

Как известно, расширительный бачок используется для нормализации давления в системе – так, он предотвращает то, что растет давление в системе отопления или падает.

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

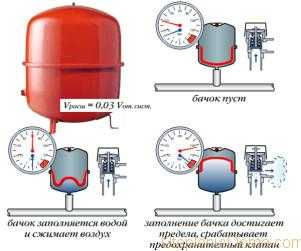

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого. Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

• полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
• при помощи сливного штуцера котла полностью спускаем воду.
• посредством ниппеля выпускаем весь воздух из расширительного бака.
• при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

• повторно спускаем воздух.
• если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
• при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
• закрываем штуцер, через который проводился слив воды.
• открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла. То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя. Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

При этом следует учитывать, что в случае нехватки воды котел не включится – и это может вызвать размораживание системы. То есть, без своевременного вмешательства человека и принудительного восполнения количества воды система может быть серьезно повреждена.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л. Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

www.electricity.msk.ru

Давление в системе отопления в частном доме

Значение давления в системе отопления частного дома

В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.

Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.

Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.

Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.

Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.

Как температура носителя влияет на давление

Общеизвестно, что в соответствии с законами физики вещество при нагреве расширяется. Соответственно, при повышении температуры теплоносителя, находящегося в замкнутом пространстве теплосети, увеличивается сила, с которой жидкость давит на ее элементы.

После установки оборудования в систему закачивается жидкость. Так как она холодная, давление минимальное. Путем изменения температуры теплоносителя корригируется давление в сети.

Норма

Для автономной отопительной системы частного дома нормальным считается давление от 0,7 до двух атмосфер.

Конкретная величина рассчитывается еще при проектировании в зависимости от характеристик оборудования, особенностей теплосети, количества этажей. Показатель выше двух атмосфер считается критическим. Если давление достигнет трех атмосфер, произойдет авария. Соединения станут негерметичными, система выйдет из строя.

Обязательным условием, которое дает основание считать давление нормальным, является необходимая разница между показателями в прямой и обратной трубах. Она должна составлять от 0,3 до 0,5 атмосфер.

Причины роста и падения в системе

Перепады давления сигнализируют о проблемах в теплосети.

Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.

В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.

Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.

Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.

Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.

При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.

Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.

Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Расчет – пример

Отклонения в напоре теплоносителя как в меньшую, так и в большую сторону, могут иметь плачевные последствия. Слишком низкие показатели вызывают кавитацию, то есть кипение воды, поломку насоса. Слишком сильный напор жидкости приводит к разрушению системы.

Чтобы избежать этого, необходимо правильно спроектировать теплосеть, подобрать оборудование и смонтировать. Нужно рассчитать, каким количеством жидкости должна быть заполнена система, чтобы напор был в норме. Этот показатель зависит от мощности котла. 13 литров воды приходится на каждый киловатт мощности.

Расчет для разных котлов.

• 10 киловатт мощности – 130 литров воды.
• 16 киловатт – 210 литров.
• 20 киловатт – 260 литров.

Для расчета системы отопления можно воспользоваться одним из соответствующих онлайн-сервисов или программным обеспечением.

H = R х L х Zr, где

H – необходимый напор,

R – сопротивление прямого участка трубы (для одноэтажного дома – 150 Па/м),

L – общая длина трубопровода,

Zr – поправочный коэффициент на повышение сопротивления (1,3 – при шаровых кранах и стандартных фитингах, 1,7 – при наличии термостатических регуляторов).

Для примера, сделаем расчет напора воды при длине труб 80 метров и обычных шаровых кранах. Формула в этом случае будет выглядеть так.

H = 150 х 80 х 1,3 = 15600 Па.

Эти данные необходимо учитывать при выборе насоса. Поскольку в технической документации напор указывается в метрах водяного столба, нужно произвести перевод полученного показателя. Один метр водяного столба равен 10000 Па.

Соответственно, 15600 Па – это 1,56 метра.

homehill.ru

Какое давление должно быть в системе отопления частного дома

Здесь вы узнаете:

Отопительные системы закрытого типа становятся всё более распространёнными. Процесс их монтажа отлажен до мелочей. Тем не менее у пользователей остаются вопросы по их эксплуатации. Типичным тому примером является показатель давления в отопительном контуре. В этом обзоре мы расскажем, какое давление должно быть в системе отопления закрытого типа и как справиться с его скачками и падениями.

Оптимальный показатель

Давление в системе отопления в частном доме составляет 1,5-2 атмосферы – это норма. Если оно падает, эффективность обогрева начинает снижаться. При превышении оптимального показателя возможны аварии, грозящие затоплением жилища. Также возможно повреждение отопительного оборудования. Давайте посмотрим, из чего складываются показатели системы, изучим единицы измерения, а также разберёмся в причинах изменения давления в контуре.

Давление в индивидуальных и общедомовых системах отопления измеряется в атмосферах, барах или мегапаскалях. Одна атмосфера равняется 1,01 бар или 0,1 Мпа. Чтобы не создавать путаницы, будем пользоваться атмосферами.

Статическое давление в системе отопления зависит от высоты водяного столба – одна атмосфера на каждые 10 метров высоты. Аналогичным образом вычисляется примерное давление воды в морях и океанах у дна – делим глубину на 10 и получаем требуемую величину. Рабочее давление в системе отопления частного дома складывается из статического и динамического показателей. Динамическое же создаётся циркуляционным насосом и другими узлами – например, мембранным расширительным баком. В результате мы получаем итоговый показатель.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

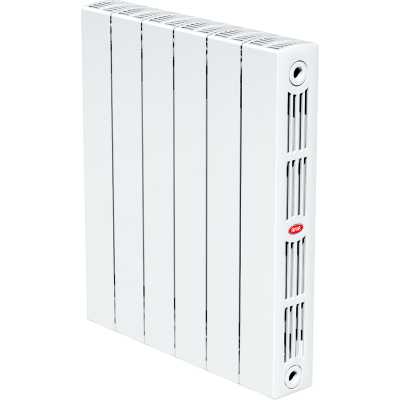

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Падение давление в отопительном контуре

Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.

Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:

• Не нужно следить за уровнем жидкости в контуре.
• Простота в монтаже.
• Возможность применения альтернативных теплоносителей.
• Возможность организации нескольких контуров.
• Возможность реализации системы тёплых полов.

Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.

Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:

Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.

• Образование протечки в трубопроводах или радиаторах.
• Неисправность теплообменника котла.
• Повреждение мембраны в расширительном бачке.
• Наличие воздушных пробок.

Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.

Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.
• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

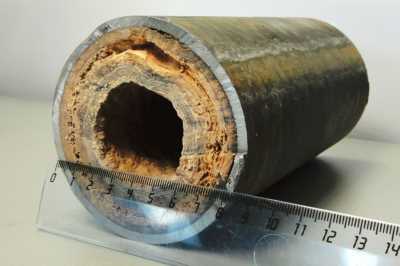

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

• Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
• Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
• Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
• Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Регулятор давления воды в системе отопления – это устройство, которое в большинстве случаев используется в централизованных отопительных системах. Оно позволяет настраивать контуры на правильную работу. В частных домовладениях такое оборудование не используется – вполне достаточно предохранительных клапанов и вентилей.

remont-system.ru

Давление в системе отопления. Рабочее давление в системе отопления

Нормальное давление в закрытой системе отопления – это очень важно. Во-первых, это теплое помещение в зимнее время, а во-вторых, нормальная работа всех составляющих котла. Но далеко не всегда стрелка находится в нужном нам диапазоне, и причин тому может быть масса. Повышенное и пониженное давление в системе отопления приводит к блокировке насоса и отсутствию теплых батарей. Давайте более подробно поговорим о том, сколько атмосфер должно быть в наших трубах и как исправить типичные проблемы.

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Пониженное и повышенное давление в системе

Зачастую перепад давления в системе отопления обусловлен несколькими факторами. Во-первых, это утечка теплоносителя, что является самой распространенной причиной понижения количества атмосфер. Утечка чаще всего находится в местах соединения деталей. Если там ее нет, то, скорее всего, проблема в насосе. Накипь в теплообменнике – еще одна причина понижения давления в системе. Это же касается и физического износа нагревательного элемента. А вот увеличение давления случается из-за образования воздушной пробки. Также причиной может быть затрудненное движение носителя по трубам из-за непроходимости в фильтре или грязевике. Иногда из-за сбоев автоматики случается чрезмерная подпитка системы, в этом случае давление также повышается.

Как исправить ситуацию при перепаде?

Тут все предельно просто. Во-первых, вам необходимо взглянуть на манометр, который имеет несколько характерных зон. Если стрелка находится в зеленой, то все нормально, а если замечено, что падает давление в системе отопления, то показатель будет в белой зоне. Есть еще красная, она сигнализирует о повышении. В большинстве случаев можно справиться своими силами. Для начала вам необходимо найти два клапана. Один из них служит для нагнетания, второй – стравливания носителя из системы. Дальше все просто и понятно. При недостаче носителя в системе, необходимо открыть клапан нагнетания и проследить за манометром, установленном на котле. Когда стрелка дойдет до необходимого значения, закрываете вентиль. В случае если нужно стравливание, все делается аналогичным образом с единственным различием в том, что нужно взять с собой посудину, куда будет сливаться вода из системы. Когда стрелка манометра покажет норму, закручиваете вентиль. Зачастую именно так “лечится” перепад давления в системе отопления. А сейчас давайте пойдем дальше.

Каким должно быть рабочее давление в системе отопления?

А вот ответить на этот вопрос в двух словах довольно просто. Многое зависит от того, в каком доме вы живете. К примеру, для автономного отопления частного дома или квартиры зачастую считается нормальным 0,7-1,5 Атм. Но опять же, это приблизительные цифры, так как один котел предназначен для работы в более широком диапазоне, например, 0,5-2,0 Атм, а другой в меньшем. Это необходимо смотреть в паспорте вашего котла. Если таковой отсутствует, придерживайтесь золотой середины – 1,5 Атм. Совсем другим образом обстоит ситуация в тех домах, которые подключены к центральному отоплению. В этом случае необходимо руководствоваться этажностью. В 9-этажках идеальным давлением является 5-7 Атм, а в высотных зданиях – 7-10 Атм. Что же касается давления, под которым подается носитель в здания, то чаще всего это 12 Атм. Понизить напор можно при помощи регуляторов давления, а повысить – установив циркуляционный насос. Последний вариант крайне актуален для верхних этажей высотных зданий.

Как температура носителя влияет на давление?

Статическое и динамическое давление

Если простыми словами объяснять роль статического давления в закрытой системе отопления, то можно выразиться примерно так: это усилие, с которым давит жидкость на радиатор и трубопровод в зависимости от высоты. Так, на каждые 10 метров приходится +1 Атм. Но это касается только естественной циркуляции. Есть еще и динамическое давление, которое характеризуется давлением на трубопровод и радиаторы во время движения. Стоит обратить внимание, что при монтаже закрытой системы отопления с циркуляционным насосом плюсуют статическое и динамическое давление, при этом учитывают особенности оборудования. Так, чугунная батарея рассчитана на работу при 0,6 МПа.

Диаметр труб, а также степень их износа

Необходимо помнить о том, что нужно учитывать и размер трубы. Зачастую жильцы устанавливают необходимый им диаметр, который практически всегда несколько больше стандартных размеров. Это приводит к тому, что давление в системе несколько снижается, что обусловлено большим количеством теплоносителя, который поместится в систему. Не забывайте и о том, что в угловых комнатах напор в трубках всегда меньше, так как это самая удаленная точка трубопровода. На то, каким будет давление в системе отопления дома, влияет и степень износа труб и радиаторов. Как показывает практика, чем старше батареи, тем хуже. Конечно, менять их каждые 5-10 лет может далеко не каждый, да и нецелесообразно этого делать, но вот время от времени проводить профилактику не помешает. Если же вы переезжаете на новое место жительства и знаете, что система отопления там старая, то лучше сразу поменяйте ее, так вы избежите многих неприятностей.

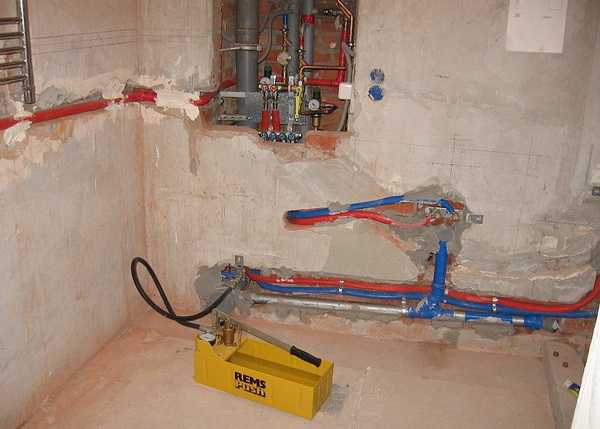

О тестировании на герметичность

В обязательном порядке необходимо проверять систему на наличие утечек. Это делается для того, чтобы работа отопления была эффективной и не имела сбоев. В многоэтажных зданиях с центральным отоплением чаще всего прибегают к испытанию холодной водой. В этом случае, если давление воды в системе отопления падает более чем на 0,06 МПа за 30 минут или за 120 минут теряется 0,02 МПа, необходимо искать места порывов. Если же показатели не выходят за пределы нормы, то можно запускать систему и начинать отопительный сезон. Проверка с горячей водой осуществляется непосредственно перед отопительным сезоном. В этом случае носитель подается под давлением, которое является максимальным для оборудования.

Заключение

Как вы видите, разобраться с данным вопросом довольно просто. Если вы используете автономное отопление, то рабочее давление в системе должно составлять примерно 0,7-1,5 Атм. В остальных же случаях многое зависит от этажности здания, а также степени износа батарей и радиаторов. Во всех случаях необходимо позаботиться об установке расширительного бака, который исключит возникновение гидроударов и при необходимости понизит давление. Помните о том, что желательно хотя бы 1 раз в 2-3 года перед отопительным сезоном осуществлять прочистку труб от накипи и других продуктов распада.
