Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы – гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо – в результате отопительное оборудование не нагревается или нагревается неравномерно.

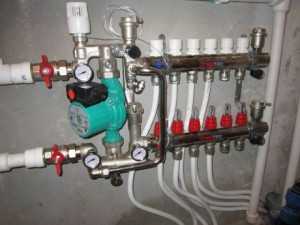

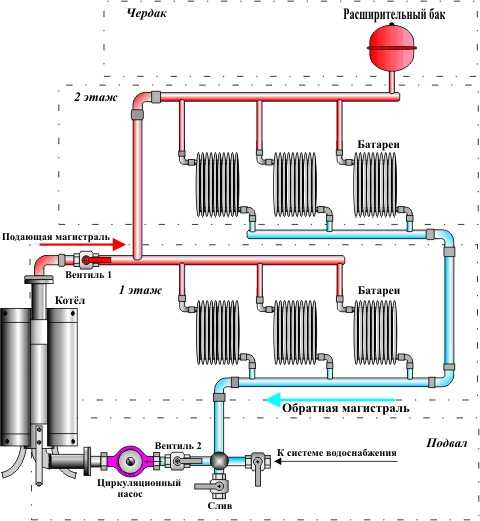

Насос в системе отопления

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

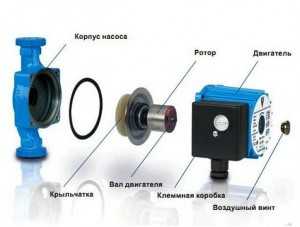

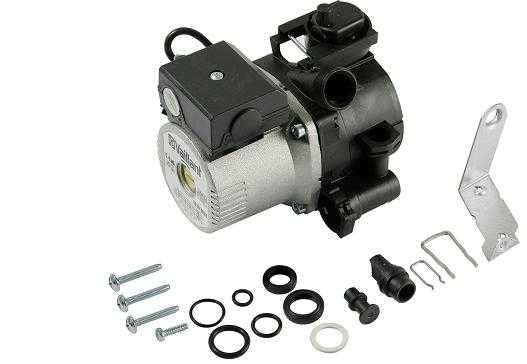

Строение циркуляционного насоса

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

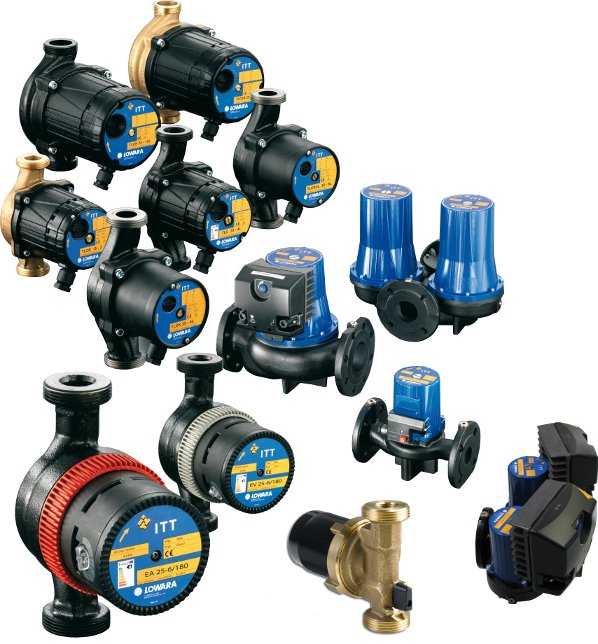

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Насосы “мокрого” типа. Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

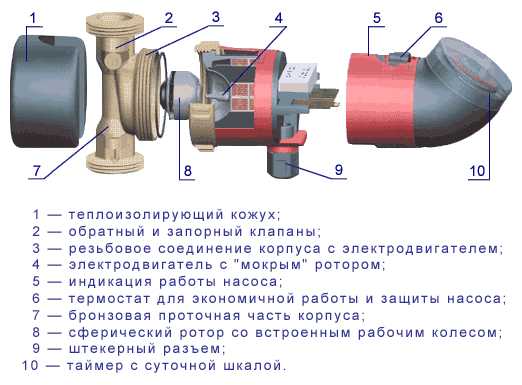

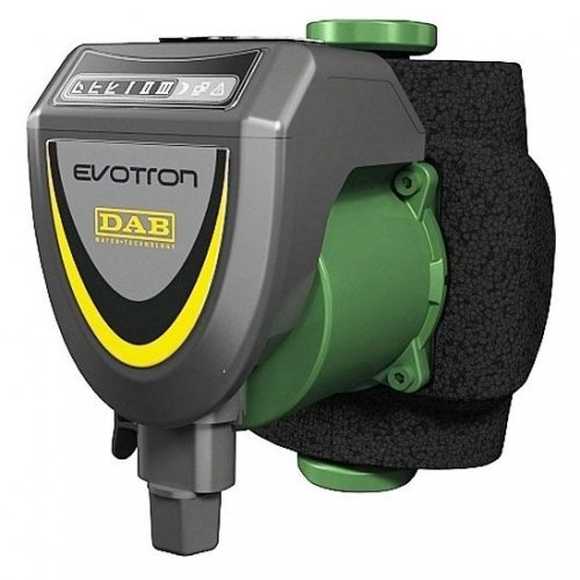

Внутреннее устройство насоса

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Насос с сухим ротором

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

  • моноблочные;
  • консольные;
  • «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

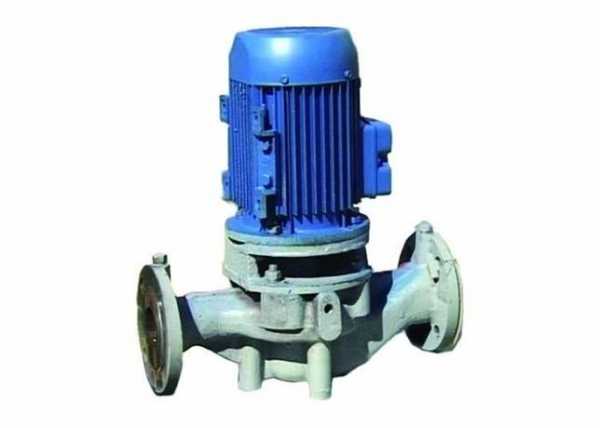

Насос типа In-line

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя – перекачиваемая жидкость может содержать нейтральные примеси;
  • простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

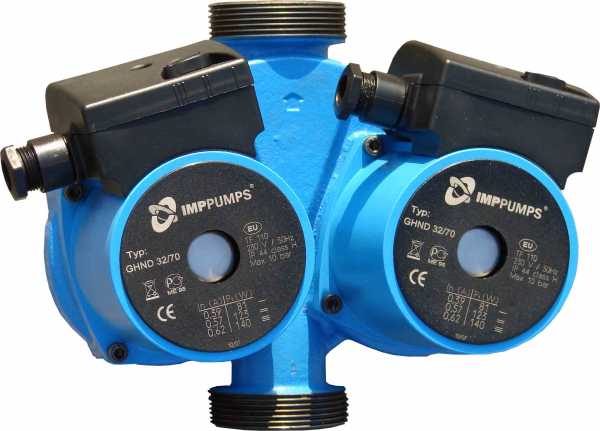

Сдвоенные циркуляционные помпы

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

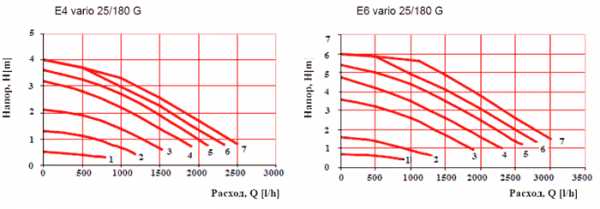

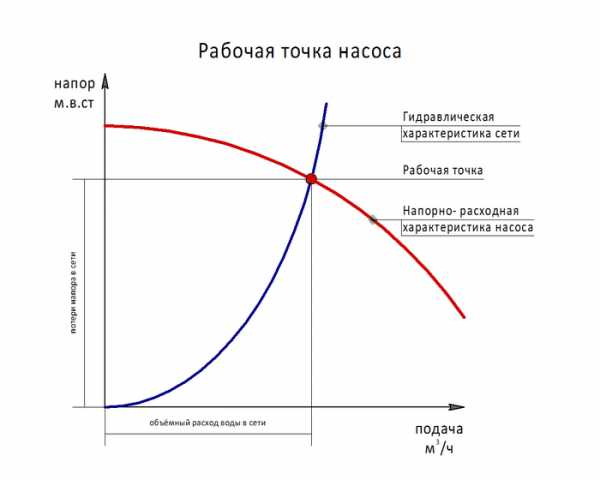

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

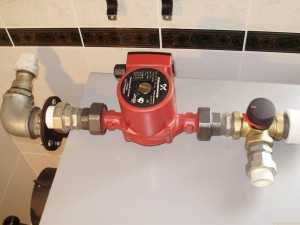

Правильный монтаж циркуляционного насоса

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

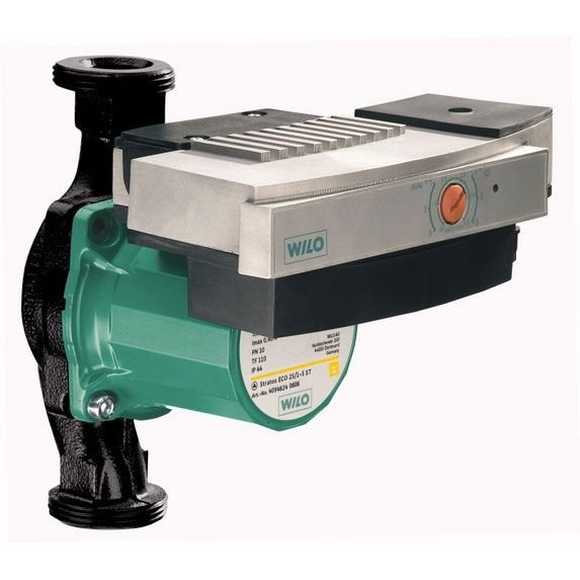

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

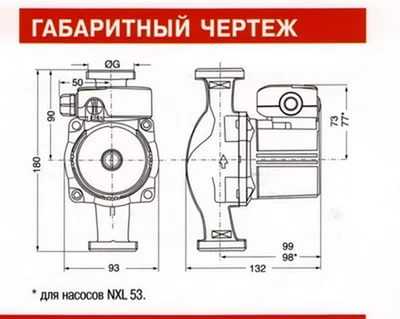

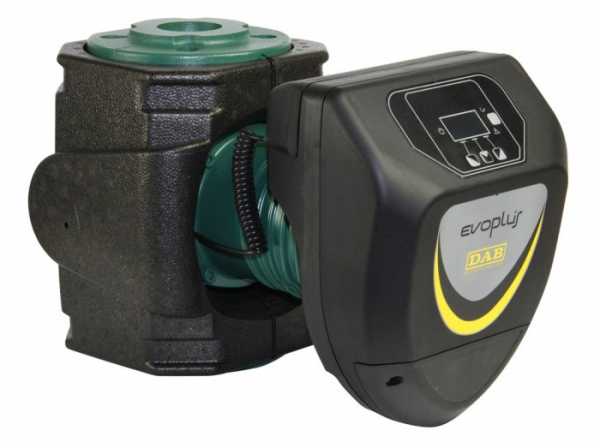

Компактные габаритные размеры насоса

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

sovet-ingenera.com

Циркуляционные насосы. Характеристика. Виды.

Циркуляционные насосы. Характеристика. Виды.

Циркуляционный насос – это специализированный насосный агрегат, который предназначается для закрытых систем горячего/холодного водоснабжения и отопления. Циркуляционный насос позволяет жидкости обращаться в замкнутом контуре «по кругу», что благоприятно сказывается на теплоотдаче теплоприемников в системах отопления. Насосы данного типа помогают поддерживать постоянство температуры воды в замкнутых системах горячего водоснабжения. Поскольку циркуляционные насосы работают непрерывно, то к ним предъявляются достаточно высокие требования, такие как: надежность, простота, малое энергопотребление, бесшумность.

Циркуляционные насосы функционально отличаются от обычных насосов, предназначенных для перекачивания жидкости. Связано это с тем, что в циркуляционных системах закрытого типа не допускается присутствие каких-либо вредных примесей. Циркуляционные насосы в системах применяются для отопления зданий, включая высотные, для охлаждения технологического оборудования, а также для повышения давления и напора циркулирующей воды.

Основным назначением циркуляционного насоса является увеличение скорости протекания воды, либо другой жидкости в системе подачи или отвода тепла. Благодаря этому, повышается коэффициент теплопередачи, а система эффективнее реагирует на температурные колебания теплоносителей, т.е. происходит упрощение процесса регулирования.

Дополнительным положительным эффектом при установке циркуляционного насоса является возможность использования труб в системе меньшего диаметра с меньшим условным проходом, а это значит, что в трубопроводе замкнутой системы будет находиться меньшее количество воды, что приведет к снижению инерционности всей системы в целом, снижению затрат на поддержание температуры воды.

Вообще, существует принципиальная разница между работой насосов при обычном перекачивании воды, и работой насосов в замкнутых системах.

При перекачивании воды из емкости в емкость (т.е. простом перекачивании), насос должен преодолеть не только потери на трение в трубопроводах, но и затратить энергию напора на то, чтобы «продавить» различные местные сопротивления, такие как: столб жидкости в трубе, фильтрующие нагрузки, создание противодавления.

Для циркуляционного контура характерно постоянное движение воды в трубопроводе. При этом, потеря напора в такой системе складывается лишь из потерь, связанных с трением в трубопроводах и местных потерь на сопротивление отдельных элементов циркуляционных сетей. Таким образом, на протяжении всего времени работы насоса, потери напора остаются практически постоянными, при условии, что не берется в расчет сопротивление, которое возникает в результате постепенного нарастания отложений в трубопроводе. Т.е. скорость движения жидкости в трубопроводе, в первую очередь, будет зависеть от работы циркуляционного насоса.

Для регулирования скорости потока воды в системе, электродвигатели циркуляционных насосов оборудованы ступенчатыми регуляторами скорости вращения двигателя.

Среди насосов для повышения давления в циркуляционных системах, отдельно можно выделить бустерные насосы серии БА. Принцип действия этих насосы немного отличается от обычных циркуляционных насосов. Насосы серии БА предназначаются для повышения давления в циркуляционных системах промышленных предприятий и высотных зданий.

История появления циркуляционных насосов достаточно интересна.

После изобретения инженером Г. Баукнехтом закрытого герметичного электродвигателя, в 1929 году В.Оплендером была разработана конструкция «ускорителя циркуляции». Такой ускоритель представлял собой пропеллер (рабочее колесо аксиального типа), установленный в колене трубы и приводившийся в движение при помощи вала электродвигателя. Вал, при этом, герметизировался путем использования сальниковых уплотнений. Впоследствии, тип уплотнений изменялся, а подобные «ускорители» изготавливались вплоть до 1995 года. Это были первые «насосы с сухим ротором».

Слабым местом конструкции «ускорителя циркуляции» Оплендера являлось сальниковое уплотнение, которое, из-за материала самого сальника и из-за износа вала, приходилось постоянно набивать, шлифовать или менять. Решение проблемы с сальниками предложил швейцарский инженер Рютчи, который изобрел «бессальниковый» насос для применения в системах циркуляции. Здесь, установка электродвигателя производилась непосредственно в корпус колена трубы, по которому проходила вода. При этом, конструкиця герметизировалась, а вода выполняла роль смазки. Таким образом, был изобретен первый «насос с мокрым ротором», который производился с 1952 года.

Впоследствии, вместо колена трубы, как в первой, так и во второй конструкции насоса стала использоваться так называемая «улитка», которая дала толчок для развития и определила конструкцию современных циркуляционных насосов.

Итак, развитие циркуляционных насосов шло по двум направлениям и вылилось в два принципиально разных типа насосов:

1. Насосы циркуляционные с «мокрым ротором».

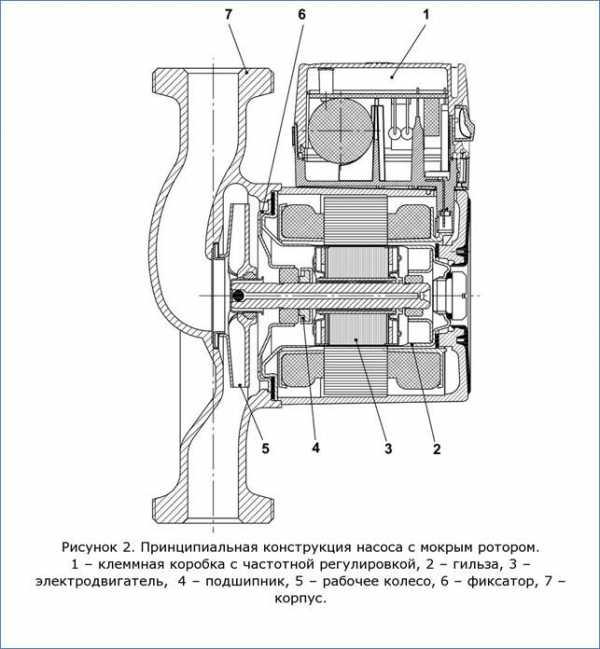

Главная особенность конструкции насосов данного типа состоит в том, что закрепленный на валу ротор электродвигателя (3) работает при полном погружении в воду. Благодаря этому, смазываются графитовые или керамические подшипники (4), а двигатель охлаждается. Опорный подшипник крепиться к ротору при помощи фиксатора (6). Однако, статор, который находится по напряжением, отделен от перкачиваемой воды специальной гильзой (2), которая изготавливается из ненамагничивающейся нержавеющей стали толщиной от 0,1 до 0,3мм. Сама гильза прикреплена к корпусу насоса через уплотняющую прокладку. На торце корпуса (7) электродвигателя устанавливается заглушка, которая предназначается для удаления воздуха из гильзы. Изготавливаемое из полимерных композитных материалов рабочее колесо (5) устанавливается на валу при помощи шпильки или штифта. Вал, который приводит в действие рабочее колесо, может быть изготовлен либо из нержавеющей стали, либо из металлокерамики. Схема насоса с мокрым ротором в разрезе представлена на рисунке 2.

Сейчас, все большее распространение получают насосы с мокрым ротором, у которых вал, подшипники и ротор собраны в единый блок, который называется «картуш». Такая конструкция исключает места застоя воздуха в корпусе и помогает удалить его при запуске насоса.

Насосы циркуляционные с мокрым ротором практически не требуют технического обслуживания, отличаются бесшумной работой, оптимальным соотношением подачи и напора. Однако, такие насосы ограничены в производительности. Это связано с тем, что при больших диаметрах ротора становится сложно герметизировать гильзу, отделяющую статор от жидкости.

Насосы с мокрым ротором могут быть оснащены, в зависимости от желаемой мощности, однофазным или трехфазным электродвигателем. В зависимости от производительности они могут иметь либо резьбовое, либо фланцевое крепление к трубопроводу.

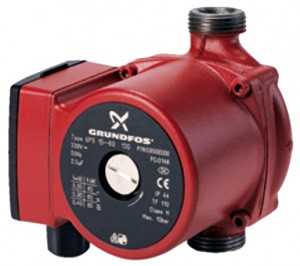

Классическими представителями насосов «с мокрым ротором» являются насосы серий: ЦВЦ-Т, «Циркуль», иностранные Grundfos UPS и Wilo-Stratos-D.

ВАЖНО! Устанавливать циркуляционные насосы с мокрым ротором необходимо так, чтобы вал насоса находился в строго горизонтальном положении.

2. Насосы циркуляционные «с сухим ротором».

Насосы данного типа чаще всего используются для перекачивания больших объемов воды под большим напором. Принципиальное их отличие от насосов с мокрым ротором состоит в том, что здесь существует необходимость использования уплотнения двигателя, отделяющее его от перекачиваемой жидкости. Уплотнения, на момент написания статьи, могут быть двух видов:

- Сальниковое уплотнение – самое распространенное уплотнение вала. Недостатком такого уплотнения является срок годности, который составляет, при активной эксплуатации, не более двух лет. Однако, при низкой нагрузке на сальниковое уплотнение и вал, срок службы можно увеличить.

- Скользящее торцевое уплотнение – по сути представляет собой два кольца с тщательно пришлифованными поверхностями, при помощи пружин прижатые друг к другу. Эти кольца вращаются относительно друг-друга при вращении вала. Под действием давления воды, находящейся в системе циркуляции, между поверхностями скольжения колец образуется тонкая пленка воды, благодаря которой и происходит герметизация насоса. В качестве материала для изготовления колец применяют графит, керамику либо нержавеющую сталь. Стоит отметить, что при использовании таких насосов, особое внимание нужно обращать на условия эксплуатации (перегрев, сухой ход, повышенные обороты электродвигателя), степень загрязненности воды и запыленность окружающего воздуха. Микроскопические частицы грязи и пыли способны повредить поверхности колец, что приведет к разгерметизации.

ВАЖНО! Для всех насосов с сухим ротором характерно разрушение уплотняющих поверхностей при работе в режиме «сухого хода». Не допускайте отсутствия жидкости в циркуляционной систем, её засорения или разгерметизации.

Насосы с сухим ротором по типу исполнения могут быть:

- Вертикальными (насосы «in line») – насосы, которые имеют расположенные на одной оси и имеющие одинаковый проход всасывающий и нагнетательный патрубки. Электродвигатель, приводящий в движение рабочее колесо здесь расположен вертикально. Это, например, насосы серии 1КМЛ.

- Горизонтальными – насосы, всасывающий патрубок которых располагается на торце так называемой «улитки», а нагнетательный патрубок радиально размещен на обейчатке её корпуса. Здесь, двигатель прикреплен к насосу в горизонтальном положении. Как пример, приведем насосы серии 1КМ.

Теперь рассмотрим насос вертикального типа с торцевым уплотнением более подробно (рисунок 4):

Здесь, вал насоса (6), на котором находится рабочее колесо (7), приводится в движение электродвигателем через муфту (3). Вода, поступающая через горловину рабочего колеса в осевом направлении, меняет его на радиальное в каналах рабочего колеса. При этом, центробежные силы, воздействующие на каждую частицу жидкости, вызывают повышение статического давления и скорости. После прохождения рабочего колеса жидкость собирается в корпусе насоса (4), выполненном в виде спирали («улитка»). Благодаря спиральной конструкции корпуса, скорость движения жидкости замедляется, а статическое давление возрастает.

Принципиально, теми же словами можно описать работу любого современного центробежного насоса.

www.td-automatika.ru

Все, что нужно знать о циркуляционных насосах

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы
  • Отделочные материалы
  • Инструменты
  • Техника
  • Законы и финансы

    www.ivd.ru

    Циркуляционный насос для отопления - параметры выбора и классификация

    Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.

    Конструкция

    Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»

    Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.

    Как правило, конструкция насоса представлена такими элементами:

    1. Корпус с присоединительной улиткой, к которой крепятся трубы контура.
    2. Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
    3. Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
    4. Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.

    Положительные и отрицательные стороны

    В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.

    Из достоинств можно назвать:

    • тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
    • возможность регулировки системы;
    • универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
    • большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.

    Классификация

    В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).

    Ротор сухого типа

    Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.

    Ротор влажного типа

    Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.

    Особенности выбора

    Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.

    Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.

    Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.

    Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.

    Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.

    Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.

    Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.

    Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.

    Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.

    Циркуляционные насосы Грундфос

    Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.

    Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.

    Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.

    Циркуляционные насосы Вило

    Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.

    Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.

    Особенности монтажа

    Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.

    Установка насоса производится на линии обратного типа около теплового котла.

    Это требование имеет смысл лишь для домов площадью более 200 кв.м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.

    Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.

    spetsotoplenie.ru

    как выбрать? Подбор, для водоснабжения

    Содержание

    Циркуляционные насосы используются в системах отопления и гвс (горячего водоснабжения). Принцип работы основан на принудительной циркуляции жидкости по замкнутому пространству трубопровода.

    Применяются такие насосы в системах отопления многоэтажных домов и загородных коттеджей. Вследствие использования циркуляционных насосов помещения прогреваются быстрее и равномернее, чем при использовании естественной циркуляции теплоносителя, где горячая вода подается по вертикальной трубе (стояку) благодаря методу естественной конвекции.

    Описание, устройство, принцип работы циркуляционного насоса

    По устройству циркуляционный насос, по сути, похож на дренажную установку. В корпус из нерж. стали, чугуна или алюминия (иногда – бронза, латунь) встроен ротор, выполненный из керамики или стали. Вал ротора снабжен колесом с лопастями – крыльчаткой. Колесо с лопастями чаще всего делают из технополимера.

    Устройство циркуляционного насоса

    Действие такого устройства происходит благодаря принципу центробежной силы, которая образуется во время работы лопастного колеса.  Движение теплоносителя осуществляется путем захватывания его с одной стороны и нагнетания в трубопровод с другой. Во всасывающем патрубке во время вращения рабочего колеса образуется вакуум. Вакуум отвечает за непрерывный процесс циркуляции и подачи воды во всасывающий трубопровод.

    Вода в таком механизме может циркулировать со скоростью 2 м/c в бытовой сфере применения (для избегания вибраций и шумов и трубах) и до 8 м/с в промышленности. Насосы работают от электрической энергии, что является их преимуществом.  Ведь такое устройство, применяющееся в промышленной сфере, потребляет не более 0,3 кВт, в бытовой – до 85Вт.

    Система отопления, использующая циркуляционные насосы, способна эффективно отапливать помещения с любой конфигурацией разводки трубопровода, с трубами маленького диаметра, в том числе встроенными в пол или стены.

    К преимуществам использования данного вида насосов относят:

    • быстрое нагревание помещения;
    • создание отдельного температурного режима в каждом помещении посредством термореле;
    • монтаж котла в любом месте;
    • возможность регулировать частоту вращения ротора, что сокращает затраты электроэнергии;
    • минимальное количество воздушных пробок.

    к меню ↑

    Типы циркуляционных насосов

    Производится два типа циркуляционных насосов: «мокрый» и «сухой» (с мокрым и сухим ротором).

    Для «мокрого» типа характерно то, что ротор расположен непосредственно в жидкости, которая перекачивается. Электродвигатель же находится в загерметизированной части, куда не попадает вода. Принцип действия этого механизма следующий: вращающийся ротор ускоряет движение воды. Жидкость, в которой находится ротор, является охладителем и смазкой для механизма.

    Устройство циркуляционного насоса с сухим ротором

    Механизмы с мокрым ротором используются в отопительных системах со сравнительно небольшой протяженностью трубопроводов.

    Преимущества «мокрого» типа насосов:

    • низкий уровень шума;
    • простота в изменении параметров настройки;
    • бесступенчатая смена скорости вращения ротора;
    • длительный период службы;
    • отсутствие потребности в техобслуживании.

    Основной минус этого типа устройств – невысокий уровень коэффициента полезного действия (не превышает 50%). Причина низкой продуктивности в том, что практически невозможно будет герметизировать гильзу, которая отделяет статор от перекачиваемой жидкости, при увеличении диаметра ротора.

    В насосе «сухого» типа ротор не соприкасается с теплоносителем. Его рабочая часть изолирована от двигателя при помощи уплотнительных колец, которые изготавливают из угольного агломерата, керамики или нержавеющей стали.

    Такие насосы более эффективны. В процессе работы уплотнительные кольца самоподгоняются и притираются друг к другу. Период их службы – не меньше 3 лет. КПД составляет около 80%. Но при этом работающие насосы с сухим ротором издают много шума, из-за чего их нужно устанавливать в отдельных помещениях со звукоизоляцией.  Также нужно учитывать среду того помещения, в котором находятся такие агрегаты. В процессе работы они создают воздушные завихрения, пыль может подниматься вверх и проникать внутрь системы, что приводит к повреждению поверхности колец уплотнения.
    к меню ↑

    Популярные производители

    Благодаря большому спросу на данную продукцию,  десятки, если не сотни предприятий по всему миру изготавливают разные виды циркуляционных насосов. Поэтому предлагаю сделать обзор продукции некоторых зарубежных фирм – производителей, а также насосов российского производства.
    к меню ↑

    Salmson NXL

    Французская фирма Salmson является частью промышленной группы «WILO AG». Сегодня под брендом Salmson производится большой ассортимент насосной продукции, которая имеет такие характеристики, как надежность, высокое качество, соответствие европейским стандартам.

    Габаритный чертеж Salmson NXL

    Циркуляционные насосы Salmson используются в системах кондиционирования, водоснабжения, отопления, вентиляции. Их отличительной чертой является то, что ротор практически не подвержен загрязнению, поскольку вода, поступающая к нему, проходит через очистной фильтр.

    Кроме того, продукция данной серии характеризуется универсальностью модельного ряда, низким уровнем шума, высоким качеством и небольшой стоимостью. Насосы оснащены бронзовым корпусом, что дает возможность применять их для систем питьевой воды.
    к меню ↑

    Wester WCP 25-40 G

    Бытовой поверхностный циркуляционный насос с гайками. Используется для систем отопления, кондиционирования и теплого пола. Может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c.

    Имеет «мокрый» ротор, ручное трехступенчатое переключение количества оборотов.

    Корпус сделан из чугуна, рабочее колесо – полимер.

    Технические характеристики:

    • мощность – 93Вт;
    • max напор – 6м;
    • пропускная способность – 2,7 куб.м/ч;
    • max температура пропускаемой жидкости – 110°C;
    • max температура oкружающей среды – 40°C;
    • присоединение – 1 дюйм;
    • max рабочее давление- 10 бар.

    к меню ↑

    Vaillant 160928

    Циркуляционный насос Vaillant используется для работы газовых котлов ATMOmax и TURBOmax, а также в системах отопления и гвс.

    Циркуляционный насос Vaillant 160928

    Подает теплоноситель в систему отопления или к вторичному теплообменнику. В последнем происходит нагревание холодной воды.

    Vaillant имеет первую и вторую степени частоты вращения с возможностью ручного переключения. Производители рекомендуют держать насос на второй ступени, поскольку здесь будет большей тепловая мощность водоснабжения и уходит меньше времени на нагревание воды. На первую ступень агрегат переключают, когда необходимо снизить уровень шума в процессе его работы.
    к меню ↑

    Vortex BWZ 152 ½

    Данное оборудование немецкого производства подходит для отопительных систем и системах водоснабжения. Циркуляционный насос Vortex может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c, этиленгликоль с концентрацией не более 40%.

    Особенности:

    • «мокрый» ротор;
    • трехпозиционное регулирование скорости;
    • в комплекте идут накидные гайки;
    • корпус – чугун;
    • рабочее колесо – полимер;
    • корпус электродвигателя – алюминий;
    • бесшумный процесс работы;
    • небольшие габариты.

    Индекс Z указывает на наличие суточного механического таймера с временным шагом – 15 минут.

    Мощность – 0, 025 кВт, питание – 230В, 50 Гц.
    к меню ↑

    Lowara TLCSOL

    Циркуляционный насос Lowara TLCSOL с «мокрым» ротором применяется в гелиосистемах (системах с солнечными коллекторами).

    Насосы характеризуются бесшумной работой, а также несложным монтажом, что дает возможность их установки в любых помещениях. В комплект дополнительно входят 2 накидные гайки и теплоизоляционный кожух.

    Циркуляционные насосы Lowara

    Характеристики циркуляционных насосов Lowara TLCSOL:

    • страна – производитель – Италия;
    • перекачиваемая жидкость – вода;
    • напряжение – 230V 50 Гц;
    • max температура воды – 110°C;
    • min температура воды – -10°C;
    • корпус – чугун;
    • рабочее колесо – композитный материал;
    • подшипники – керамика.

    к меню ↑

    АЦМЛ 1000

    Одноступенчатые центробежные циркуляционные насосы российского производства АЦМЛ 1000 используются в системах отопления, водоснабжения, пожаротушения, орошения и в химическом производстве.

    Характеризуются низким уровнем шума и высоким КПД. Существуют разные модификации уплотнений вала. Транспортируемая жидкость – чистая вода; жидкости, которые по характеристикам аналогичны воде; слабоагрессивные и агрессивные жидкости.

    Технические характеристики:

    • подача – до 900 куб.м/ч;
    • напор – до 90 м;
    • max температура жидкости – 180°C;
    • min температура жидкости – -15°C;
    • max температура окружающей среды – 40°C;
    • корпус и рабочее колесо – чугун, бронза или нерж. Сталь.

      Циркуляционный насос АЦМЛ 1000

    к меню ↑

    Как выбрать циркуляционный насос?

    Если вам нужен циркуляционный насос, при его выборе стоит обратить внимание на основные характеристики: производительность, напор, температура теплоносителя, уровень шума, а также сколько электроэнергии он потребляет.

    Под производительностью циркуляционного насоса понимают количество перегоняемой жидкости. Рекомендуется, чтобы в час насос перекачивал объем воды, равный трем объемам отопительной системы. Рекомендуется выбирать агрегат с производительностью 10-20% в запасе. Тогда он не будет долго изнашиваться и помещения будут достаточно прогреваться в зимнее время.

    Также насос должен обеспечивать достаточный напор, чтобы преодолеть сопротивление трубопровода, поднять жидкость на нужную высоту, преодолеть все изгибы отопительной системы.

    Нужно также уточнить температуру перекачиваемой жидкости и соотнести ее с аналогичными характеристиками агрегата, а также тип теплоносителя – вода или антифриз.

    Двуроторный циркуляционный насос

    При рассмотрении вопроса об энергопотреблении, следует иметь ввиду, что некоторые наиболее современные насосы потребляют меньше энергии, чем обычная лампочка. Кроме того, экономить электроэнергию вам поможет наличие автоматического регулирования отопительных приборов. При этом циркуляционный насос будет работать с перерывами. Специальный датчик покажет, когда температура теплоносителя опустилась ниже установленной черты и запустит насос.

    От того, насколько правильно вы определите все характеристики насоса для своей отопительной системы, будет зависеть срок его службы.
    к меню ↑

    Циркуляционный насос для отопления: устройство, работа, установка (видео)

    nasosovnet.ru

    Циркуляционный насос для системы отопления

    Насос циркуляционный для отопления – это небольшой прибор, который устанавливается в систему трубопровода отопления. Он способствует перегону теплоносителя по всем веткам отопления, тем самым, обеспечивая циркуляцию горячей воды.

    Есть большое количество таких насосов, они бывают «сухие», «мокрые», исходя из того, соприкасаются с водой или нет. У каждого вида свои особенности и преимущества, главное – правильно подобрать к конкретному строению, в которое будет устанавливаться насос. Например, для частных домов, лучше всего подойдут «мокрые» насосы, они не шумят, в отличие от «сухих», а для частного дома это один из важных показателей, согласитесь. К тому же, из плюсов можно отметить надёжность и небольшие размеры насоса, а также экономичность и долговечность. Всё это идеально подходит для небольшого коттеджа или иной конструкции.

    Насос циркуляционный для отопления

    Плюсы насосов «мокрого» типа:

    • Бесшумность.
    • Длительный срок эксплуатации.
    • Простота в настройках.
    • Низкое потребление электроэнергии.
    • Компактные размеры.
    • Небольшой вес.

    К недостаткам относится низкий КПД, не превышающий 50%, что ограничивает область использования, поэтому такие циркуляционные насосы для систем отопления подходят только для небольших домов и коттеджей.

    Насосы «сухого» типа. Основное преимущество насосов «сухого» типа — это высокий коэффициент полезного действия, он составляет около 80%. Но уровень шума настолько высок, что устанавливают их только в отдельных помещениях , да ещё и желательно сделать шумоизоляцию. Насосы данного вида подходят для обогрева больших помещений, многоэтажных зданий.

    Какой насос выбрать?

    При выборе насоса нужно учитывать:

    • климатические условия;
    • насколько утеплено здание;
    • качество теплоизоляции пола и потолка;
    • герметичность окон и дверей;
    • размеры здания.

    Только учитывая эти пункты, можно правильно выбрать насос циркуляционный для отопления, а от этого будет зависеть и качество отопления. При помощи специальных вычислений определяется объём и температура теплоносителя, которым чаще всего является вода.

    Рекомендуем к прочтению:

    График расчета циркуляционного насоса

    При выборе модели нужно тщательно изучить её технические характеристики, желательно, чтобы они были немного ниже максимальных, это поможет избежать холостой работы насоса. Тем более, что при недостаточной загрузке они начинают издавать шум в тепловой магистрали, а это нежелательно.

    Преимущества использования циркуляционных насосов

    Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:

    • равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
    • есть возможность регулировать систему;

    Циркуляционный насос со встроенным регулятором напора

    • использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
    • экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
    • возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
    • функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
    • тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
    • напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;

    Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме

    • большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
    • насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
    • без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.

    Материалы, используемые при производстве циркуляционных насосов

    То, из чего создан циркуляционный насос для отопления, тоже очень важно, так как это отражается на качестве его работы, длительности эксплуатации, да и на стоимости. Так как контакт с водой имеет довольно таки негативное влияние на детали и узлы насоса, то производители их начали использовать высокопрочные материалы, которые могут противостоять воде даже высокой температуры.

    Составные части теплонасоса

    Например, таким материалом может быть керамика. В некоторых моделях ротор и подшипники керамические, благодаря чему они достаточно прочные и имеют большой срок эксплуатации. Ну и, конечно, они не боятся воды, так как керамика не подвержена образованию ржавчины, коррозии и других неприятностей. Ещё один плюс — это бесшумная работа таких деталей.

    Обычно, средний гарантийный срок работы циркуляционных насосов составляет 10 лет. Но для этого необходимо строго выполнять все условия их эксплуатации, иначе никто гарантий не даст.

    Какие же главные требования для успешной работы насосов? Они просты. Это и правильный подбор насоса, если в большое помещение будут установлены циркулирующие насосы для отопления, предназначенные для небольших объёмов, то хорошей работы ожидать от них не следует, соответственно, они не будут справляться и быстро выйдут из строя. Тоже относится и к насосам для больших зданий, которые стоят в маленьких домах, они будут работать вхолостую, не выполняя полного своего объёма, что также приведёт к неполадкам.

    График подбора оптимального насоса для системы отопления

    Необходимо выполнять правильное и качественное устройство циркуляционного насоса для отопления, причём желательно, чтобы это делал специалист-профессионал, тогда прибор будет работать исправно и прослужит долгое время. Некоторые условия:

    Рекомендуем к прочтению:

    • Недопущения нахождения воздуха внутри отопительной системы.
    • Правильно подобранный и подготовленный теплоноситель.

    При соблюдении этих простых требований, циркуляционный насос будет работать исправно и качественно, не доставляя каких-либо неудобств для пользователей.

    Нюансы использования циркуляционных насосов

    Современный циркуляционный и рециркуляционный насос для отопления для небольших домов производят довольно малых габаритов, по сравнению в предыдущими, но при этом, они достаточно эффективны и хорошо перегоняют теплоноситель по разветвлённым и длинным трубам, в которые, к тому же, врезаны радиаторы отопления, котёл, бойлер и иные сантехнические приборы.

    Что важно, это небольшое потребление электроэнергии, хотя можно подумать, что наоборот — насос для хорошей работы должен потреблять много энергии.

    Но это не так. Дело в том, что основная часть приборов потребляет электричество не больше, чем обычная лампочка, и это факт. Кроме того, есть такие приборы, которые очень экономично используют электроэнергию, мощность потребления может составить всего 6-8 Ватт.

    При использовании системы «тёплый пол» появилась возможность установить специальные циркуляционные насосы, созданные именно для данного вида отопления. Они отличаются мощностью, которая больше, чем у обычных, так как у системы «тёплый пол» больше отводов, в которых теряется напор воды или давление. Тем более, что здесь создаётся небольшой температурный перепад.

    Нужно учитывать тот факт, что во всех помещениях, где установлена система «тёплый пол», нужно устанавливать насос. Это достаточно затратно.

    В данное время, самыми эффективными являются системы отопления с насосной циркуляцией. У них и высокое качество теплоотдачи, а самое главное, хороший КПД, что позволяет одинаково качественно отапливать все помещения в здании. А также они достаточно экономичны, как показывают отзывы, а это тоже немаловажно для многих, особенно для тех, кто живёт в частных домах.

    otoplenie-doma.org

    Как правильно выбрать циркуляционный насос для отопления частного дома

    Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

    Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

    Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

    Содержание статьи

    Типы насосов

    Конструктивно циркуляционные насосы разделяются на 2 типа:

    • «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
    • «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

    Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

    Технические характеристики и расчет мощности

    Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

    1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
    2. Мощность. В данном случае указывают максимальную высоту подъема воды – дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

    Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

    Где:

    • Q – величина расхода насоса.
    • N – мощность котла отопления.
    • Δt – разность температур на входе и выходе котла.

    Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

    Площадь помещения, м² Подача в системе отопления, м³/час Марка насоса
    80-240 0,5-2,5 25-40
    100-260 0,5-2,5 32-40
    150-280 0,5-2,7 25-60
    160-300 0,5-2,7 32-60

    После расчетов параметров насоса необходимо проанализировать рынок производителей.

    Обзор производителей

    В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

    Wilo

    Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

    Технические характеристики:

    • Максимальный расход – 2,5 м³/час
    • Напор – 4,9 м
    • Номинальная мощность – 59 Вт
    • Внутренний диаметр для подсоединения – 25

    В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

    DAB

    Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

    Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

    • Максимальный расход – 2,7 м³/час
    • Напор – 4 м
    • Номинальная мощность – 27 Вт
    • Внутренний диаметр для подсоединения – 25

    Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

    При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

    dearhouse.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
