Размеры рр труб – размеры в мм, таблица, внутренний диаметр ПП труб

Как определить проходимость?

Для правильного расчета проходимости, внешнее сечение не учитывается. При вычислениях внутреннего сечения необходимо знать, сколько жидкости транспортируется за определенный промежуток времени.

Факторы, влияющие на проходимость:

• Внутренний диаметр (маленькое сечение влияет на повышение сопротивления стенок и замедление потока).
• Давления на стенки.
• Длины магистрали (с увеличением длины повышается трение, снижающее скорость потока).
• Материала (гладкое внутреннее покрытие влияет на увеличение скорости транспортировки).
• Длительности эксплуатации, что позволяет определить объем отложений.
• Числа переходов от одного сечения к другому и разворотов.

Для домашней магистрали применяется простая формула расчета проходимости трубопровода:

Где Q – расчетный уровень нагрузки на участок магистрали,

 V — скорость транспортировки воды в трубопроводе.

Δt — разница нагрева воды при подаче и обратке.

Существует еще одна формула:

В основе расчетов лежит общее количество перемещаемой жидкости Q и ее скорость движения V. Для определения последнего параметра используются показатели 1,5–2 м/секунду для труб с толстыми стенками и 0,7–1,2 м/секунду для труб с тонкими стенками. Поскольку ПП обладает гладким внутренним покрытием, в расчетах используются наибольшие показатели скорости транспортировки жидкости. Это позволяет минимизировать потери на трение. Более точные расчеты производятся в многоэтажных строениях. При обустройстве стояков, внутреннее сечение чаще подбирается в пределах 3,2 см.

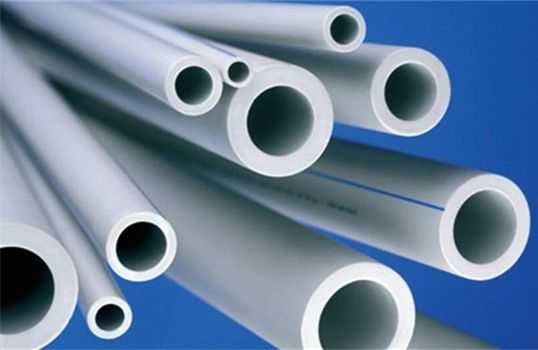

Соответствие сечения:

• Для внешнего сечения 1,6 см соответствует внутренний диаметр 1 см.
• Для внешнего сечения 2 см оптимальным решением станет трубопровод с внутренним диаметром 1,5 см.
• Для наружных параметров в 6,3 см хорошо подойдут трубы в 5 см (внутри конструкции).
• При наружных размерах 12,5 см, внутренний размер равен 10 см.

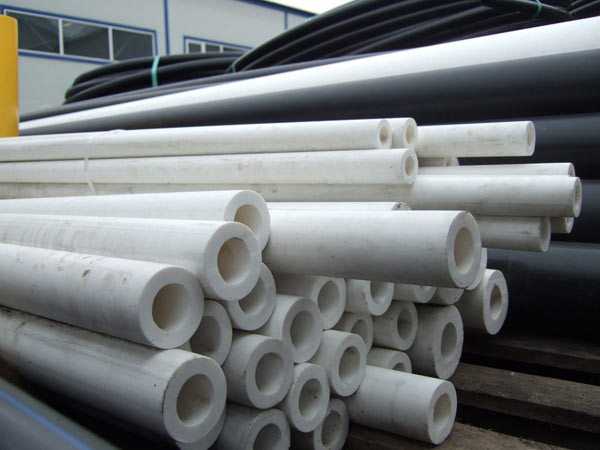

Большие трубы используются для холодного водоснабжения и внешней сточной системы (не допускается их прокладка для горячего водообеспечения). Для снабжения водой всего микрорайона, используются трубы из ПП сечением 50 см и больше.

Таблица сечения контуров используется с учетом запаса диаметра труб, относительно смесителя:

1. При обустройстве бытовой коммуникации достаточно приобрести трубы ПП для обогрева сечением в 2 см.
2. Для подачи холодной воды используются магистрали диаметром 1,6 см.
3. Большой диаметр (от 50 см) не требуются вовсе.

Зависимость размера труб от материала

Исходя из технических характеристик материала, различают следующие виды трубопроводной магистрали:

• PPR (PPRС, ППР) – для изготовления труб используется статический сополимер пенопропилен (или рандом-сополимера) с кристаллизированным молекулярным составом. Они хорошо выдерживают широкий диапазон нагрева/переохлаждения от -165 до +1410 С и ударные нагрузки. Это определяет их широкое применение для водосточных или отопительных систем в бытовой сфере. Их параметры варьируют в диапазоне 1,6…11 см и подбираются с учетом давления, на которые они рассчитаны.
• PPH. Полипропиленовые трубы создаются с использованием модифицированных компонентов: антистатиков, антипиренов и нуклеаторов, придающих высокий уровень ударной прочности полимеру. Конструкции служат для внешней системы водоснабжения, проветривания и канализации. Они исключают возможность прокладки отопительной магистрали, что объясняется низкой температурой плавления. Большое сечение труб РРН обеспечивает их использование в промышленной водосточной системе.
• PPB (линейный сополимер). По своим структурным свойствам это сырье характеризуется наличием микроскопических молекул гомополимера (блоков), имеющих разное строение, состав, чередующихся в заданном порядке. Благодаря особенностям молекулярной структуры, эти трубы обладают высокой ударной стойкостью и хорошо используются при укладке системы «теплый пол» или подводе холодной воды к дому.
• PPs (полукристаллический конструкционный полимер) – материал с особым молекулярным составом. Обладает высокой устойчивостью к механическим и термическим нагрузкам, износу. Сечение труб варьирует в диапазоне 2 – 120 см. Их прокладка рекомендуется для вентиляционной и отопительной системы, а также водоснабжения.

Сварка труб

Нагрев сварочного аппарата для труб ПП составляет 250-260 С. После достижения заданной температуры (на протяжении 10-15 мин.), готовятся два элемента для соединения и одновременно насаживают контуры на сварочные насадки. Постепенно, не проворачивая, они вдавливаются в насадки паяльника до отметки заданной глубины сварки. С этого момента можно начать отсчет длительности прогрева. По завершению процесса следует снять изделия с нагревающих частей сразу, без поворотов и, произвести соединение на ранее отмеченную глубину.

Не рекомендуется вдвигать контур в фасонную часть очень глубоко, что повлияет на перекрытие водяного тока. При сплавлении деталей требуется жесткая фиксация или корректировка соединения. По окончанию плавления элементов необходимо дать остыть стыку, что образует монолитную конструкцию водопроводной или отопительной системы. Время сварки, исходя от сечения и глубины термического воздействия указано в табличных данных:

Сколько стоят трубы бытового назначения?

Стоимость труб с большим сечением

Согласно ГОСТ 18599-2001, применение магистралей ПП допускается при монтаже или смене водопровода, обустройства автополива, бассейна или подъема воды из артезианского источника. Трубы ПНД используются для прокладки на прямых участках по 120 см и бухтах по 1000, 2000 см. Они характеризуются гладким внутренним и наружным покрытием. Правилами СНиП разрешено наличие дефектов в пределах допустимых отклонений, исключена возможность образования пузырей или трещин, сторонних включений.

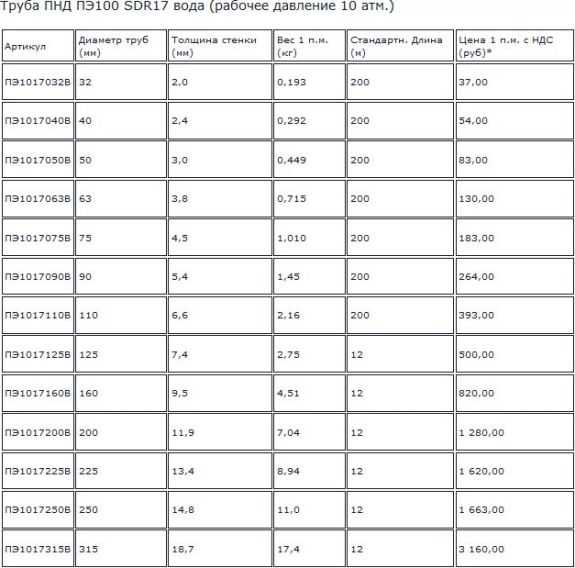

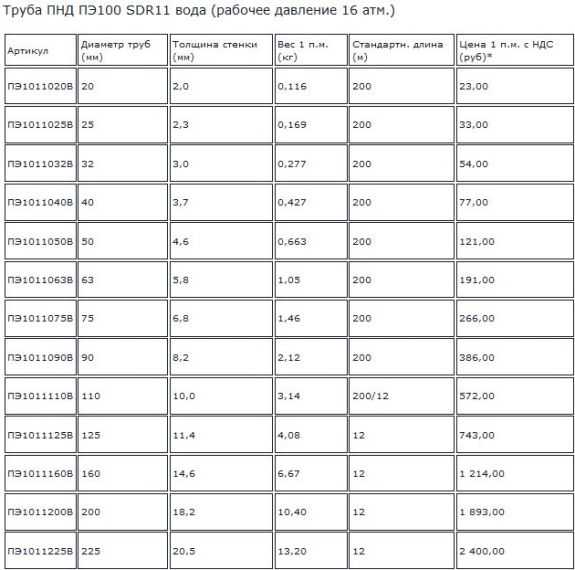

Трубы с большим диаметром классифицируются на основе регламентируемых параметров, определяющих их назначение.

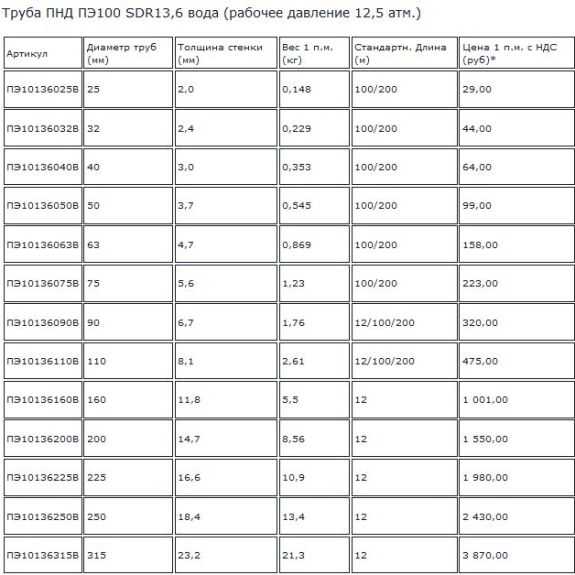

Маркировка полиэтиленовых труб: ПЭ80 и ПЭ100. Первый вариант характеризуется отличными потребительскими свойствами для магистрали небольшого размера (до 90мм). Маркировка ПЭ100 определяет значительную экономию на материале при прокладке трубопровода с большим сечением. Отдельно учитывается показатель стойкости магистрали ПНД к давлению на стенки (SDR), он рассчитывается путем простого отношения сечения труб ПЭ к толщине перестенок. Вместе с уменьшением полученного значения растет показатель прочности.

Видео

aqua-tehnik.ru

диаметры и таблица с технической информацией

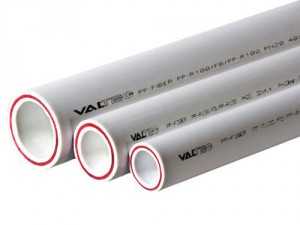

Полипропиленовые трубы VALTEC

Современный рынок трубного проката радует многообразием не только длин, диаметров, типоразмеров, но еще и материалов изготовления. Пример тому — трубы из полипропилена (PP). Практичность и качества этого материала определили немалый спрос на изделия из него. Для решения многочисленных строительных задач требуются типы полипропиленовых труб разного диаметра, а таблица с характеристиками изделий позволяет быстро найти подходящий вариант.

Характеристики

Полипропиленовые трубы отличает:

• Высокая жесткость по сравнению с металлопластиковыми аналогами.
• Простота сборки трубопровода диффузной сваркой и фитингами.
• Продолжительный срок службы.
• Устойчивость к высоким температурам и агрессивным средам.
• Разнообразие диаметров, длин и размеров. Стандартные диаметры трубного проката составляют 20, 32, 40, 50, 63, 90, 110 и 160 мм. Для химической и металлургической промышленности производятся трубы диаметром более 630 мм.

Применение труб PP

Свойства материала и характеристики трубного проката обеспечили широкий спектр его использования:

• Горячее и холодное водоснабжение. Здесь применяются трубы диаметром 20 и 32 мм.
• Канализационные сети — трубы диаметром 50 и 110 мм.
• Отопительные системы. Как правило, в этой области востребованы армированные стекловолокном трубы.
• В инженерных коммуникациях жилых домов применение полипропиленового трубного проката регламентируется СНиП. Подобное требование объясняется устойчивостью к коррозии, а также несклонностью к заиливанию и обрастанию.

Классификация труб

Полипропиленовые трубы отличаются не только по своему диаметру и длине. По техпараметрам и устойчивости к давлению рабочей среды выделяют несколько категорий изделий:

• PN 10. Это тонкостенные трубы, которые используются для систем с номинальным давлением 1 МПа. Могут применяться для подачи холодной воды в дом, а также в отопительных системах «теплый пол».
• PN 16. Редко используемые трубы. Подходят для систем с температурой теплоносителя не более 60 градусов и рабочим давлением 1,6 МПа.
• PN 20. Универсальные изделия. Подходят для систем с температурой теплоносителя до 80 градусов и номинальным давлением 2 МПа.
• PN 25. Трубы для систем с температурой теплоносителя до 95 градусов и номинальным давлением 2,5 МПа. Их отличительная особенность — армирование алюминиевой фольгой. Это позволяет использовать их в трубопроводах узкоспециального назначения.

Все виды изделий производятся в разных типоразмерах, поэтому отличаются диаметром, площадью сечения и длиной. Эти данные можно найти в специальных таблицах.

По свойствам материала выделяют следующие виды:

• РРВ. Изделия с высокими показателями ударопрочности. Подходят для сетей водоснабжения. Еще один спектр их применения — отопительные сети типа «теплый пол».
• РРН. Основная область использования — водоснабжение. Помимо этого, трубы могут применяться для монтажа вентиляционных коммуникаций.
• Универсальные изделия. Они практически не имеют ограничений на использование и хорошо выдерживают даже экстремально высокие температуры. Единственный их недостаток — изделия плохо гнутся.

Почему трубы PP популярны?

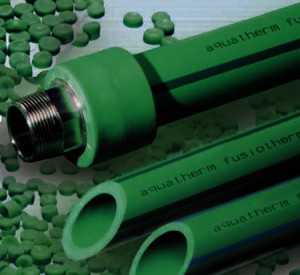

Немецкие полипропиленовые трубы

Популярность труб PP определяется достоинствами этих изделий:

• Продолжительность службы. Здесь стоит оговориться, что заявленный производителем срок эксплуатации в 50 лет касается только систем с нормальными параметрами давления и температуры.

Важно! При повышении этих показателей срок службы трубопровода может существенно сократиться. Для определения продолжительности службы при проектировании инженерных коммуникаций применяются специальные расчеты.

• Устойчивость к коррозии, зарастанию и заиливанию. Полипропилен — полимерный материал, поэтому внутренние стенки труб идеально гладкие, и на них не задерживаются загрязняющие частицы. В результате трубопровод почти не засоряется. Как любой пластик, полипропилен не боится воздействия воды и воздуха, а также не подвергается коррозии.
• Химическая устойчивость. Трубы из PP пригодны не только для инженерных коммуникаций, но и для использования в узкоспециальных условиях при воздействии агрессивной среды. Они широко применяются для строительства трубопроводов на химических и металлургических производствах.
• Практически бесшумная работа инженерных коммуникаций. А монолитное и герметичное соединение отдельных отрезков между собой позволяет использовать трубы в системе «теплый пол», где они прокладываются в стяжке.
• Простота монтажа. Соединение отдельных участков осуществляется сваркой и фитингами. Сварочный аппарат, применяемый для монтажа труб ПП, отличается простотой в использовании. В народе он получил меткое название «паяльник для труб». Соединение двух участков с помощью пайки позволяет создать герметичный ровный стык буквально за несколько секунд.
• Устойчивость к размораживанию системы. Полипропилен в отличие от других материалов способен расширяться. При замерзании в системе воды труба расширится и не потеряет своей целостности. После оттаивания льда она полностью возвращает первоначальную форму.
• Экологическая безопасность. Полипропилен пригоден для использования в системах, подающих питьевую воду.

Применяем с осторожностью

Замена труб сантехнических на армированный полипропилен

Несмотря на все достоинства применение труб имеет некоторые нюансы и ограничения:

• Для систем с высокой степенью нагрузки и высокими температурами теплоносителя лучше подходят армированные стекловолокном трубы.
• Нельзя использовать ПП в пожароопасных зданиях.
• Кратковременный подъем температуры до 110 градусов вреда системе не нанесет, но постоянное существенное тепловое воздействие может сказаться на целостности системы.

Диаметр и проходимость

Для обеспечения нормальной работоспособности системы необходимо правильно рассчитать проходимость и диаметр трубопровода. Важным показателем пропускной способности является внутренний диаметр. Внешний диаметр значения в данном случае не имеет и будет определять только толщину стенок изделия.

Расчет проходимости выполняется по формуле:

Здесь за Q принята расчетная нагрузка на участок трубопровода. V — это скорость теплоносителя в системе. Δt — разница температур на подающей трубе и обратке.

Можно воспользоваться еще одной формулой:

Здесь за основу расчетов берется суммарный пиковый расход воды Q_общ и скорость теплоносителя V. Последний параметр принято считать 1,5–2 м/сек для толстостенных труб и 0,7–1,2 м/сек для тонкостенных. Так как полипропилен имеет гладкую внутреннюю поверхность, специалисты советуют брать максимальные показатели скорости движения потока. Такой подход позволяет рассчитать систему с минимальными потерями на трение.

Заключение

Полипропиленовые трубы — современный трубный прокат, имеющий широкую область использования. Уникальные качества этого материала позволяют применять изделия из него практически без ограничений. Важное условие — правильный расчет всех параметров системы, а именно, диаметра труб, возможных изгибов и пр.

Комментарии и отзывы к материалу

gidotopleniya.ru

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

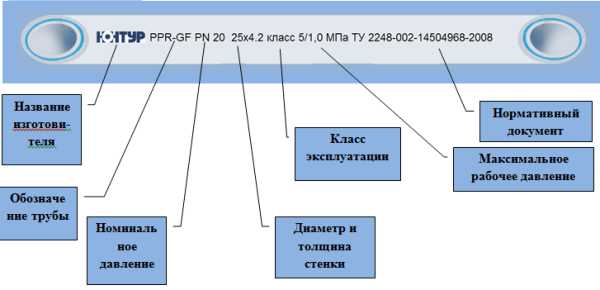

Маркировка полипропиленовых труб

Так маркируются PPR полипропиленовые — труба 25 мм и другие сечения

• Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости — такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
  Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.
• Символы PN указывают на номинальное давление в барах. Например, если PPR — полипропиленовые — труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см². Среди всей символики в данном случае можно выделить четыре категории — это PN10, PN16, PN20 и PN25.
  Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
• Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

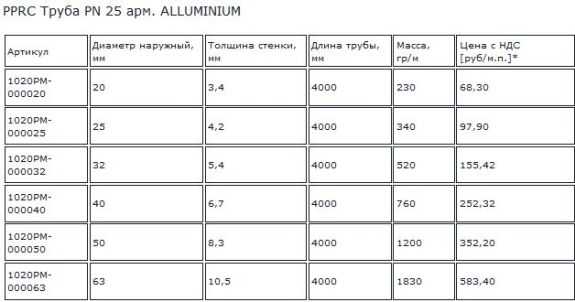

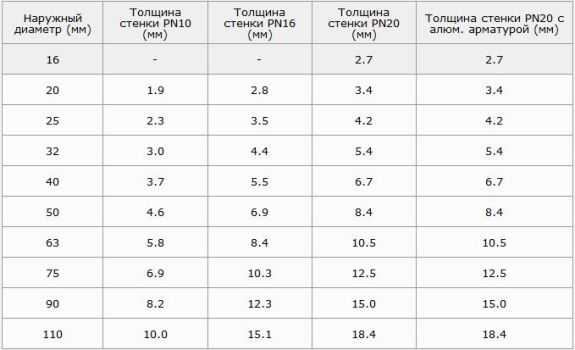

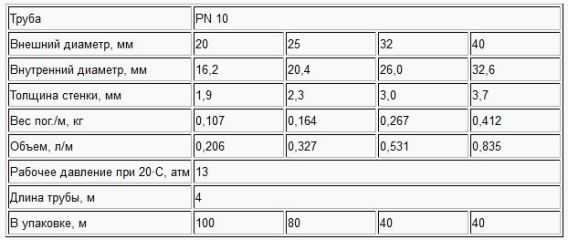

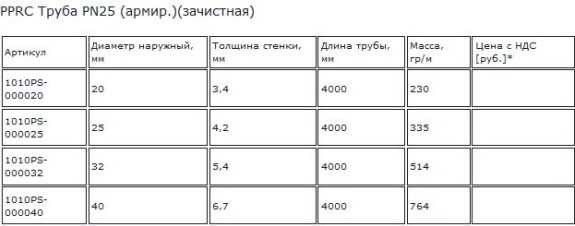

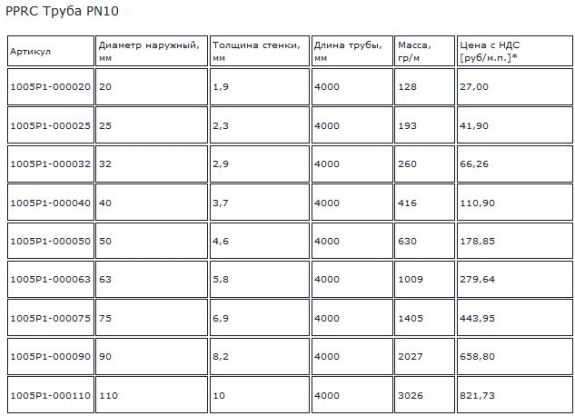

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

PPR разного диаметра

Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.

Например, полипропиленовая труба 20 мм, здесь:

• PN10 будет иметь внутренний диаметр 16,2 мм, стенку — 1,9 мм;
• PN20 — внутренний диаметр 13,2 мм, стенку — 3,4 мм;
• PN25 — внутренний диаметр 13,2, стенку — 4,0 мм, но здесь уже немного увеличивается наружное сечение — в данном случае оно получается 21,2 мм.

Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:

• PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
• PN20 — внутренний диаметр 21,2 мм, стенку — 5,4 мм;
• PN25 внутренний диаметр 21,2 мм, стенку — 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения — оно уже будет не 32 мм, а 33,2 мм.

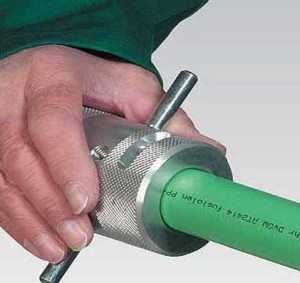

Зачистка PPR шейвером

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Глубина и время пайки в зависимости от размеров

Как вы понимаете, при монтаже PPR полипропиленовые — труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё — при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

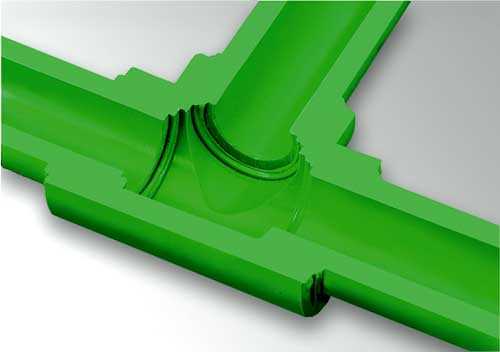

Сварка произведена правильно. Разрез

Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые — труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

Применение

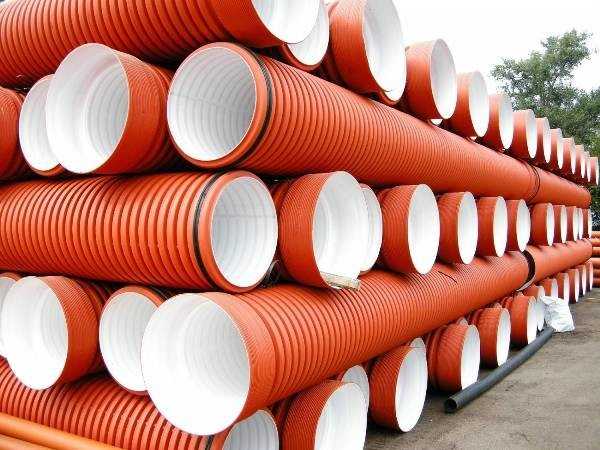

Гофрированный PPR для канализации

Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.

Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

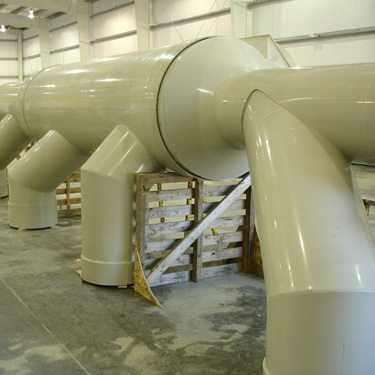

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.

Заключение

При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.

gidroguru.com

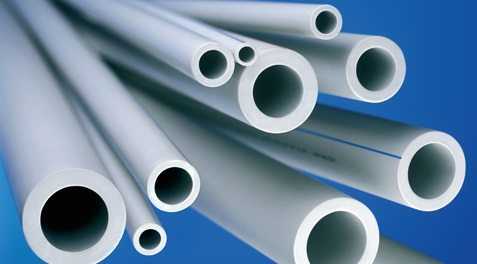

Размеры труб из полипропилена

Размеры и классификация труб из полипропилена

Полипропиленовые трубы изготавливаются согласно ГОСТ и их размеры регламентированы стандартом. Диаметр внутренний магистралей – от 10 до 1200 мм, толщина стенок зависит от конструктивных особенностей. Классифицируются: по составу сырья, по давлению, назначению.

Полипропиленовые трубы с каждым годом завоевывают новые пространства – их применяют во многих отраслях производства: машиностроении, сельского хозяйства и, прежде всего, в системах отопления, водопровода и канализации. Размеры и конфигурация ПП труб регламентируются ГОСТ. Изделия делят на типы в зависимости от качественного состава сырья, а именно от степени модификации основного полимера различными добавками.

Классификация полипропиленовых труб по составу сырья

1. PPR (PPRС, ППР) – изделия этого типа изготавливаются из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Устойчивы к температурным колебаниям от -170 до +1400С, ударным нагрузкам, поэтому широко применяются для устройства канализации, водопровода и отопления. Считаются наиболее востребованным материалом для бытового строительства. Размеры находятся в диапазоне 16…110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.
2. PPH изделия. Изготавливают из сырья с добавлением модифицирующих добавок: антистатики, антипирены, нуклеаторы, которые придают повышенную ударную прочность полимеру. Изделия этого типа применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем они не подходят, так как имеют низкую температуру плавления. Диаметры полипропиленовых труб РРН, как правило, большие, так как чаще всего они применяются при устройстве промышленной канализации и водоотведения.
3. PPB (блок-сополимер). Структура этого типа сырья состоит из микромолекул гомополимера (блоков), которые отличаются по строению, составу, и чередуются между собой в определенном порядке. Конечный продукт этого типа благодаря молекулярной структуре приобретает повышенную ударную стойкость и применяется для напольных отопительных систем, холодного водоснабжения.
4. PPs (полифенилсульфид) – полимер высочайшего класса с особым молекулярным строением. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Диаметр труб из полипропилена этого типа – от 20 до 1200 мм. Сфера применения – вентиляция, горячее, холодное водоснабжение, отопление.

Классификация по давлению

В маркировке ПП изделий встречается обозначение N25, N10 и т.п. Этот показатель дает возможность оценить устойчивость материала к давлению жидкости, проходящей по магистрали.

Различают следующие виды полипропиленовых труб:

1. N10 (РN10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Используются для обустройства теплых полов, холодного водоснабжения с нагревом до +45 град. Диаметр труб полипропиленовых этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
2. PN16 – редко используемый тип изделий с давлением на стенку 1,6 МПа. Подходит для подвода холодной и горячей воды с нагревом жидкости до +60 град.
3. N20 (РN20) – магистрали из полипропилена с рабочим давлением на стенку 2,0 МПа и толщиной изделия 16…18,4 мм. Наиболее востребованный материал для устройства горячего и холодного водоснабжения с температурой нагрева жидкости до 80 град. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
4. N25 (РN25) – полипропиленовая труба с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Идеально подходят для систем отопления, горячего водоснабжения с температурой теплоносителя до +95 град. Благодаря многослойной структуре изделия этого типа обладают повышенной устойчивостью к ударным, тепловым нагрузкам. Исполнение: внутренний диаметр полипропиленовых труб РN25 – 13,2…50 мм, наружный – 21,2…77,9 мм.

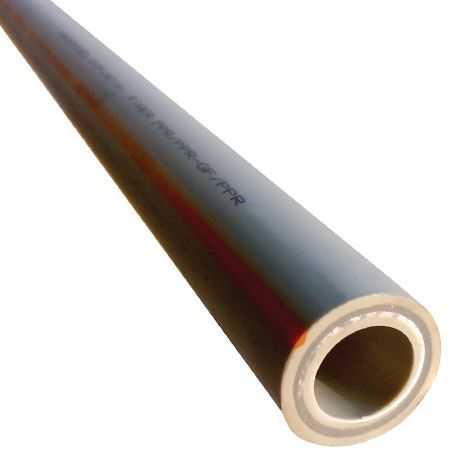

В настоящее время существует вариант армирования магистрали из полипропилена стекловолокном. Это позволяет избежать расслаивания водоводов в процессе эксплуатации, а при монтаже – потерь времени на зачистку срезов при сварке. Системы с армированием сеткой из стекловолокна наиболее предпочтительны, так как обеспечивают быстрый монтаж, устойчивость к деформации, увеличенный срок эксплуатации без ремонтов.

От чего зависят размеры полипропиленовых труб

Какие бывают диаметры полипропиленовых труб? Параметры зависят от температуры и объема транспортируемой жидкости, ее давления на стенки. В первую очередь, подбирают конфигурацию изделия в зависимости от назначения. Для каждого вида по классификации существует таблица размеров полипропиленовых труб, по которой подбирают подходящее изделие.

Какие бывают размеры магистралей? Физические параметры систем канализации, отопления, водоснабжения напрямую зависят от того, для чего они предназначены. Диаметры металлических и полипропиленовых труб отличаются незначительно, но в пользу последних. Параметры пластиковых – меньше, а срок эксплуатации – значительно больше. Кроме того, полимер выигрывает по эстетическим свойствам и стойкости к коррозии.

Для сравнения с металлическими изделиями в таблице 1 приведены диаметры полипропиленовых труб в мм:
