Рециркуляционный насос гвс – Рециркуляционный насос для горячей воды (ГВС): принцип работы, как подобрать

Схема рециркуляции горячей воды

Попробуем разобраться, как работает схема рециркуляции горячей воды. На (Рис. 1) имеется система горячего водоснабжения, состоящая из двух точек горячего водопотребления: умывальник и душ.

Центральным элементом этой системы, является бойлер, который производит нагрев горячей воды. Существует огромная разновидность бойлеров косвенного нагрева, которые могут нагревать воду как от системы отопления, от солнечных батарей так и от электрического ТЭНа. У бойлеров для приготовления горячей воды есть вывод для ввода холодной воды, выхода горячей воды и у большинства бойлеров есть еще один вывод для входа горячей воды. Именно этот вывод используется для линии рециркуляции ГВС и к нему подключается циркуляционный насос. Линия рециркуляции всегда монтируется от самой дальней точки разбора горячей воды. Только при такой схеме монтажа на всех точках разбора, можно получить сразу горячую воду.

Устройство и конструкция

Конструктивно насосы для систем ГВС состоят из тех же основных элементов, что и насосы, применяемые в системах циркуляции теплоносителя. Данную конструкцию мы подробно разбирали, когда рассматривали . Но насосы для рециркуляции могут иметь и немного другую конструкцию (Рис. 2). Состоит данное оборудование из: статора, ротора с рабочим колесом и корпуса.

1. Корпус насосов для рециркуляции – изготавливается из бронзы или латуни.
2. Статор односкоростной. Он охлаждается перекачиваемой жидкостью. Максимальная рабочая температура перекачиваемой среды составляет +65° С, при температуре окружающей среды +40° С
3. Ротор – короткозамкнутый, имеет вал из нержавеющей стали.
4. Рабочее колесо изготавливается из специального, тугоплавкого пластика

Способы монтажа

Монтаж насосов для рециркуляции следует проводить после завершения всех сварочных работ и промывки системы рециркуляции, так как любой посторонний предмет при попадании в насос может привести к выходу его из строя. Основные моменты, на которые следует обратить внимание при монтаже:

• Монтировать насос следует в доступном месте, для удобства его обслуживании и демонтажа.
• Стрелка на корпусе насоса указывает направление протока жидкости.
• Сразу же за насосом необходимо смонтировать , а для удобства обслуживания и демонтажа оборудования, перед и за насосом, следует смонтировать .
• На монтируемый насос не должно оказываться механическое напряжение со стороны трубопроводов.
• Ось вала насоса должна быть расположена в горизонтальном положении.
• Монтировать насос для рециркуляции необходимо всегда на возвратном трубопроводе. Данное оборудование никогда не монтируется на подающем трубопроводе.

Электрическое подсоединение

Электрическое подключение насосов для рециркуляции должен осуществлять квалифицированный электрик, согласно Правилам устройства электроустановок (ПУЭ). Напряжение в сети должны соответствовать данным указанным на фирменной табличке насоса. Подключение следует выполнять согласно инструкции по эксплуатации и со штепсельным соединением для подключения в розетку с заземлением. Сечение кабеля должно соответствовать мощности подключаемого оборудования, а сам кабель не должен касаться трубопроводов. Для предотвращения попадания влаги через кабельную муфту, уплотнительная гайка должна плотно и надежно обжимать кабель. Клеммная коробка двигателя не должна быть опущена вниз, ибо в таком положении в нее может попасть вода. В случае необходимости корпус двигателя следует перевернуть.

Первый запуск оборудования

После выполнения всех монтажных работ и заполнения системы, можно вводить оборудование в эксплуатацию. Удаление воздуха из рабочей камеры большинства типов насосов происходит после непродолжительного его включения автоматически. У некоторых насосов на торце есть винт для удаления воздуха. Если в таком насосе слышен, «шум», то нужно при помощи плоской отвертки отпустить на вполоборота или оборот винт для удаления воздуха и воздух из насосной части удалится. При этом вместе с выходящим воздухом будет вытекать и вода. Насосы для рециркуляции очень часто подключают в сеть питания через суточный таймер. Таймер включает насос в работу в заданные временные промежутки и тем самым экон

greatphis.ru

Рециркуляционный насос для горячей воды. Рециркуляционный насос для гвс

Насос для ГВС – это универсальный агрегат, обеспечивающий постоянную циркуляцию воды в системах горячего водоснабжения, о котором и пойдет речь,отопления, охлаждения и кондиционирования. Оборудование этого типа используется в оснащении многоквартирных и частных домов, различных отраслях промышленности, сельского и народного хозяйства.

Современные технологии позволяют производителям изготавливать компактные и одновременно высокопроизводительные установки с низким энергопотреблением в режиме непрерывной работы. Благодаря этому горячее водоснабжение доступно для оптимизации эксплуатационных характеристик зданий и помещений любого назначения.

1 Описание и назначение

Базовая функция насоса ГВС – обеспечение равномерного движения воды под заданным давлением независимо от моментального расхода при включении крана. Как правило, это циркуляционная установка для комплектации систем с закрытым контуром. Рециркуляционный насос незаменим в системе подачи горячей воды. В зависимости от фактической необходимости он регулирует и поддерживает заданный температурный показатель перекачиваемого носителя.

Все современные установки комплектуются системой датчиков и регуляторов, препятствующих чрезмерному нагреву или охлаждению воды. Это имеет немаловажное значение для создания оптимизированного микроклимата, удовлетворения потребностей пользователя и минимизирует риски преждевременного выхода оборудования из строя в результате неконтролируемых перегрузок. Гибкость настраиваемых параметров позволяет также контролировать температурные показатели в зависимости от внешних условий и даже времени суток.

Самыми популярным и энергоэффективным считается насос рециркуляции со строенным терморегулирующим контуром. Включение и отключение агрегата регулируется заданными настройками, что гарантирует снижение процента теплопотери.

Принцип работы укомплектованной насосом системы ГВС прост. По сути это замкнутый трубопровод, ответвления которого подключаются непосредственно к кранам или другим точкам водозабора. Обеспечиваемое насосной станцией давление способствует постоянной циркуляции горячей воды в системе, благодаря чему она всегда есть в непосредственной близости от каждого крана. Результат – нет необходимости сливать определенное количество питьевой холодной воды в канализацию.

По мере расходования воды из бака насос осуществляет его автоматическое дозаполнение, куда, также возвращается и неизрасходованная оставшаяся в контуре системы жидкость.

1.1 Классификация

Электронасос для систем ГВС комплектуется мокрым или сухим ротором, на чем и основывается традиционная классификация оборудования этого класса.

Оборудование с ротором мокрого типа устанавливается непосредственно в перекачиваемой среде. К достоинствам такого метода относится автоматическое охлаждение без необходимости прекращения работы. Выраженные плюсы – невысокая стоимость, отсутствие необходимости в частом обслуживании, простота монтажа. Однако, если ваш выбор пал на девайс с мокрым ротором, нужно помнить о 2-х моментах:

• КПД агрегата составляет всего 45%;
• установка возможна только в горизонтальном положении.

В отличие от предыдущей разновидности насосы с сухим ротором охлаждаются благодаря включенному в комплектацию вентилятору. Герметичность корпуса обеспечивает отсутствие контакта рабочих органов с водой, ввиду чего такие модели долговечны и надежны. Такие модели эффективны при перекачивании большого количества жидкости, уровень КПД достигает 70%.

Разновидности насосов с воздушным охлаждением:

• , установка которых требует обустройства фундамента, двигатель вынесен за пределы корпуса и соединяется с основным агрегатом с помощью муфты;
• моноблоки – все рабочие органы размещены внутри корпуса, приводный вал комплектуется колесом;
• инлайновые – 2-кольцевые и отличающиеся большей герметичностью аналоги консольных насосов, изготавливаемые из антикоррозионных материалов.

1.2 Преимущества

Циркуляционный насос для ГВС – это:

• гарантия поддержания заданной температуры в системе;
• широкий диапазон настраиваемых параметров;
• возможность агрегатированияк трубам любого типа и размера;
• отсутствие необходимости установки котла в нижней точке системы;
• простота управления;
• экономное энергопотребление.

2 Параметры выбора

Самое важное при покупке насоса ГВС – подобрать модель с максимально соответствующими потребностям характеристиками. Только в этом случае водоснабжение будет максимально эффективным. В целом подбор циркуляционного насоса для бойлера или системы с другим нагревательным элементом основывается на показателях расхода, напора, температуры и конструкционных особенностях.

Расход – базовая характеристика насосного оборудования. Для его расчета достаточно знать, какой мощностью обладает теплоисточник, показатели и разность температур в подающем и обратном трубопроводах.

Напор в системе зависит от мощности выбранного агрегата и корректности его подключения. Подбирать электронасос для систем с замкнутым контуром в многоквартирном доме можно без учета этой характеристики. А если насос ГВС предназначен для частного дома, она заслуживает внимания.

Температура воды в системе ГВС составляет 60-65 о С, но важно, чтобы оборудование обладало еще небольшим запасом прочности.

Материал производства насоса ГВС определяет его долговечность. Мы рекомендуем отдать предпочтение моделям из латуни, бронзы или нержавеющей стали ввиду корозионной стойкости и низкой подверженности разрешению вследствие контакта с насыщенной кислородом или другими примесями водой.

2.1 Насос рециркуляции ГВС Wilo Star-Z Nova (видео)

В жилом доме возникает необходимость циркуляции горячей воды. Для циркуляции воды по замкнутому кругу, а также для эффективного функционирования системы горячего водоснабжения, применяется насос для ГВС. Благодаря циркуляционным насосам для ГВС, не приходится ждать потока горячей воды от бойлера. Особенно это эффективно, если расстояние между водонагревательным прибором и краном большое. Такой агрегат заметно экономит воду.

Циркуляционный или рециркуляционный насос обеспечивает постоянное движение воды по трубам. С его помощью повышается до нужного уровня давление в магистральных трубопроводах. Устройство позволяет получать горячую воду одинаковой температуры и напора на всех этажах дома, даже если открыто одновременно несколько кранов.

1 Устройство

Насос ГВС изготавливается соответственно стандартам. Шум от работы агрегата днем не превышает 55 Дб, а ночью- 40 Дб.

Циркуляционный насос для ГВС производится небольших размеров, это упрощает монтаж. Установка проводится в разрыв трубопровода, вынос из общей системы и использование байпаса не обязательно.

Основные элементы центробежных насосов для циркуляции воды — корпус ракушка, крыльчатка и двигатель. Вода подается в центр крыльчатки, раскручивается двигателем, в результата чего происходит ее движение внешним краем ракушки к выходному патрубку.

Характеристики насосов для рециркуляции ГВС:

• производительность;
• создаваемое давление, напор;
• мощность;
• способ управления (по таймеру или температурному датчику).

Для данных агрегатов не нужна большая мощность и производительность, поскольку вода перекачивается по трубах с малым внутренним объемом, с небольшой скоростью. Для труб с протяженностью 40-50 метров достаточно производительности аппарата 0,2-0,6 куб. метров за час.

Работу насоса в стабильном режиме обеспечивает потребляемая мощность от 5 до 20 Вт.

Важно подобрать правильный напор. Для одноэтажного дома или квартиры хватает напора 0,5-0,8 метров водяного столба. Для многоэтажного дома напор должен соответствовать количеству этажей, да еще с запасом.

1.1 Принцип работы

Насос рециркуляции работает по такому принципу:

1. Главный трубопровод, проходящий через дом, присоединяется к нагревательному оборудованию.
2. От нагревателя к точкам разбора идут трубы с небольшим диаметром.
3. Установка циркуляционного насоса обеспечивает постоянную циркуляцию нагретой воды, в результате этого при открытии крана сразу идет горячий поток.

Для возврата к нагревателю неизрасходованной воды необходима установка обратного трубопровода. Оборудование для нагрева воды имеет три патрубка:

• из первого патрубка нагретая вода п

www.perfect-floor.ru

Насос для рециркуляции горячей воды | Водопровод

Сантехник Сумы

Система рециркуляции ГВС

В индивидуальных системах отопления, особенно если дом имеет два и более этажей разводка может иметь достаточную протяженность. В данном случае может возникнуть неудобство длительного ожидания горячей воды. Если в доме живет небольшая семья (3 – 5 человек), то горячая вода в течение дня включается не так уж и часто. Между включениями она успевает остыть и при последующем включении некоторое время из крана льется холодная или просто теплая вода до тех пор, пока она не сольется на пути от котла до точки разбора.

Таким образом, ожидание горячей воды может занять минуту, а за это время в канализацию уйдет до 12 литров воды и сгорит порядка 0.04 куба газа. На эту проблему давно обратили внимание в технически развитых странах и подсчитали, что обычная среднестатистическая семья из 4-х человек может спустить” в сток до 14 000 литров холодной воды в год только в ожидании появления горячей. Кроме растраты воды, расходуется и энергия, что в конечном итоге отрицательно влияет и на Ваш кошелек.

Жители Европы, у которых вода стоит на много больше чем у нас, перестраивают системы ГВС, внедряя в них систему рециркуляции. Следует сразу оговориться, что система рециркуляции оправдывает себя только при длине труб ГВС более 10 метров. Сам по себе принцип рециркуляции прост и может иметь незначительные различия в зависимости от способа разводки ГВС.

При коллекторной системе разводки рециркуляция ГВС осуществляется последовательно через все коллекторы, а затем возвращается к водонагревателю. При двухтрубной разводке труба горячей воды проходит параллельно трубе холодной воды, при этом на дальнем потребителе она не заканчивается, а возвращается к водонагревателю. В стандартной системе используются отдельные обратные лини, ведущие от самой удаленной точки забора воды к водонагревателю. Обратная линия имеет подсоединение у спускного вентиля водонагревателя к тройнику или же к линии подачи холодной воды в бак. Благодаря этому горячая вода постоянно перекачивается и поступает к потребителю сразу же после открытия крана. Рециркуляционный насос устанавливается в обратную линию с дополнительным, встроенным в него устройством, которое повторяет поток. Регулировка такого устройства осуществляется благодаря таймеру или температурному датчику. Таймер на насосе включается в заранее заданное время, которое, как правило, выпадает на пиковое использование горячей воды.

Для систем отопления и водоснабжения используют одни и те же центробежные насосы. Но для системы рециркуляции ГВС частного дома нет смысла использовать насос слишком большой производительности. Должный комфорт вполне можно обеспечить и насосом с меньшими показателями. Для среднестатистического дома вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт. Его следует дополнить датчиком температуры, таймером или недельным программатором.

Температурный датчик помогает поддерживать нужную температуру всей линии в пределах заранее заданного диапазона (около 55 градусов). Важно знать, что рециркуляция возможна только в том случае, если водонагревательный бак имеет дополнительное отверстие для трубы.

Рециркуляция ГВС обеспечивает горячую воду уже через 1 – 2 секунды, причем неважно, на каком этаже открыли кран. Когда вода во всей системе прогреется до заданной температуры, циркуляционный насос отключается и вся система становится в режим ожидания.

Для достижения максимального режима экономии, линия подачи воды и обратная линия должны быть хорошо теплоизолированы для уменьшения излучения тепла. В противном случае можно получить дополнительную систему обогрева с постоянно работающим циркуляционным насосом. Не стоит использовать рециркуляционный контур в качестве полотенцесушителя, если у Вас стоит двухконтурный котел.

Как показывает практика, без дополнительного бойлера сложно добиться должного комфорта. Система комфортного ГВС может быть такая – с выхода ГВС вода поступает в накопительный бойлер, из него в магистраль, затем от дальнего крана на рециркуляционный насос и с него на вход холодной воды котла или колонки.

Подпитка системы осуществляется через обратный клапан. Рециркуляционный насос подключаем вместо нагревательного ТЭНа. Когда температура воды в бойлере низкая, насос начинает гонять воду по кругу через котел, датчик протока котла видит” воду и включает режим ГВС. После прогрева воды во всей системе до температуры заданной датчиком бойлера, рециркуляционный насос отключается, и система переходит в режим ожидание”.

Просмотров. 3123 | Добавил. alexander | Рейтинг. 3.5 / 2

Spy Заслуженный форумчанин

a-x-e-l-1:

Проблема то давно решена. Неужели не знали.

Нажмите, чтобы раскрыть.

Прошу прощения, но не могли бы вы расшифровать условные обозначения и указать документ откуда они взяты?

Spy Заслуженный форумчанин

a-x-e-l-1:

Схема не взята не откуда-изобрена уже давно и не мной. Работает не на одном и не на двух десятках объектах.

Нажмите, чтобы раскрыть.

Хотелось бы, но я задал вопрос по схеме. Мне кажется, что при длительном водоразборе и такой схеме у нас слишком быстро произойдет снижение температуры в бойлере.

Мне все равно что и у кого работает – у каждого свои заморочки, у каждого своя чувствительность температуры.

Пока краны закрыты, вопросов нет – циркуляция в наличии. Но как только мы начнем водоразобр, на смесители потребителей пойдет не чисто горячая вода, как в случае обычного бойлера, а разбавляемая холодной.

Или я чего-то недопонимаю в этом процессе?

a-x-e-l-1:

Такую циркуляцию делают даже на эл.водогрейках.

Насосы для рециркуляции

Здравствуйте, уважаемые читатели блога nasos-pump.ru

Насосы для рециркуляции

В рубрике «Насосы» поговорим о насосах для рециркуляции в системах горячего водоснабжения (ГВС). Насосы для рециркуляции ГВС являются насосами с «мокрым» ротором. Благодаря насосам происходит циркуляция горячей воды в системе водоснабжения и тем самым горячую воду можно получить сразу же после открытия крана. Данное оборудование предназначено для перекачивания чистых, не вязких и не агрессивных жидкостей без волокон и твердых частиц, умягченной и чистой воды в системах горячего водоснабжения. Чтобы достичь максимальный режима экономии при рециркуляции ГВС, трубопровод подачи горячей воды и возвратный трубопровод должны иметь теплоизоляцию для снижения потери тепла и экономии теплоносителя, используемого на ее нагрев. Все насосы, используемые для рециркуляции ГВС, имеют бронзовый корпус. Важным дополнением ко многим насосам различных фирм производителей является таймер, при помощи которого можно программировать работу насоса и тем самым получать экономию электроэнергии.

Схема рециркуляции горячей воды

Попробуем разобраться, как работает схема рециркуляции горячей воды. На (Рис. 1) имеется система горячего водоснабжения, состоящая из двух точек горячего водопотребления: умывальник и душ.

Схема рециркуляции

Центральным элементом этой системы, является бойлер, который производит нагрев горячей воды. Существует огромная разновидность бойлеров косвенного нагрева, которые могут нагревать воду как от системы отопления, от солнечных батарей так и от электрического  ТЭНа. У бойлеров для приготовления горячей воды есть вывод для ввода холодной воды, выхода горячей воды и у большинства бойлеров есть еще один вывод для входа горячей воды. Именно этот вывод используется для линии рециркуляции ГВС и к нему подключается циркуляционный насос. Линия рециркуляции всегда монтируется от самой дальней точки разбора горячей воды. Только при такой схеме монтажа на всех точках разбора, можно получить сразу горячую воду.

Устройство и конструкция

Конструктивно насосы для систем ГВС состоят из тех же основных элементов, что и насосы, применяемые в системах циркуляции теплоносителя. Данную конструкцию мы подробно разбирали, когда рассматривали циркуляционные насосы для систем отопления. Но насосы для рециркуляции могут иметь и немного другую конструкцию (Рис. 2). Состоит данное оборудование из: статора, ротора с рабочим колесом и корпуса.

Конструкция насосов для ГВС

Корпус насосов для рециркуляции – изготавливается из бронзы или латуни. Статор односкоростной. Он охлаждается перекачиваемой жидкостью. Максимальная рабочая температура перекачиваемой среды составляет +65° С, при температуре окружающей среды +40° С Ротор – короткозамкнутый, имеет вал из нержавеющей стали. Рабочее колесо изготавливается из специального, тугоплавкого пластика

Способы монтажа

Монтаж насосов для рециркуляции следует проводить после завершения всех сварочных работ и промывки системы рециркуляции, так как любой посторонний предмет при попадании в насос  может привести к выходу его из строя. Основные моменты, на которые следует обратить внимание при монтаже:

Монтировать насос следует в доступном месте, для удобства его обслуживании и демонтажа. Стрелка на корпусе насоса указывает направление протока жидкости. Сразу же за насосом необходимо смонтировать обратный клапан. а для удобства обслуживания и демонтажа оборудования, перед и за насосом, следует смонтировать запорную арматуру . На монтируемый насос не должно оказываться механическое напряжение со стороны трубопроводов. Ось вала насоса должна быть расположена в горизонтальном положении. Монтировать насос для рециркуляции необходимо всегда на возвратном  трубопроводе. Данное оборудование никогда не монтируется на подающем трубопроводе.

Электрическое подсоединение

Электрическое подключение насосов для рециркуляции должен осуществлять  квалифицированный электрик, согласно Правилам устройства электроустановок (ПУЭ). Напряжение в сети должны соответствовать данным указанным на фирменной табличке насоса. Подключение следует выполнять согласно инструкции по эксплуатации и со  штепсельным соединением для подключения в розетку с заземлением. Сечение кабеля должно соответствовать мощности подключаемого оборудования, а сам кабель не должен касаться трубопроводов. Для предотвращения попадания влаги через кабельную муфту, уплотнительная гайка должна плотно и надежно обжимать кабель. Клеммная  коробка  двигателя не должна быть опущена вниз, ибо в таком положении в нее может  попасть  вода. В случае необходимости корпус двигателя следует перевернуть.

Первый запуск оборудования

После выполнения всех монтажных работ и заполнения системы, можно вводить оборудование в эксплуатацию. Удаление воздуха из рабочей камеры большинства типов насосов происходит после непродолжительного его включения автоматически. У некоторых насосов на торце есть винт для удаления воздуха. Если в таком насосе слышен, «шум», то нужно при помощи плоской отвертки отпустить на вполоборота или оборот винт для удаления воздуха и воздух из насосной части удалится. При этом вместе с выходящим воздухом будет вытекать и вода. Насосы для рециркуляции очень часто подключают в сеть питания через суточный таймер. Таймер включает насос в работу в заданные временные промежутки и тем самым экономит расход электроэнергии.

Эксплуатация обслуживание и ремонт

Насосы для рециркуляции являются надежным и эффективным оборудованием, работающим долго при соблюдении условий эксплуатации. Специального обслуживания они не требуют. При длительном простое, необходимо убедится, что рабочее колесо не «закисло» и вал насоса вращается легко и свободно. В противном случае следует расклинить вал насоса и только после этого можно вводить насос в эксплуатацию повторно. Ремонту они не подлежат, так как запасных частей на данное оборудование нет.

Подводя итог, можно сказать, что современные системы ГВС в индивидуальных зданиях нуждаются в высококачественном насосном оборудовании, способном обеспечить эффективную циркуляцию горячей воды. Для долгой и надежной их эксплуатации необходимо соблюдать условия монтажа и правила эксплуатации.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных ниже, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО !

Источники: http://santehmaster.ucoz.ua/blog/sistema_recirkuljacii_gvs/-01-08-8, http://forum.vashdom.ru/threads/recirkuljacija-gor-vody.31683/, http://nasos-pump.ru/nasosy-dlya-recirkulyacii/

Комментариев пока нет!

postrojkin.ru

Рециркуляционный насос для горячей воды

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер. необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой  первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

 Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости
• Подвод холодной воды производится в нижнее отверстие бойлера
• Отвод горячей воды должен монтироваться в верхней части бойлера
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

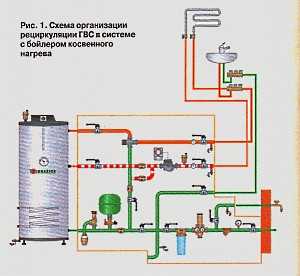

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

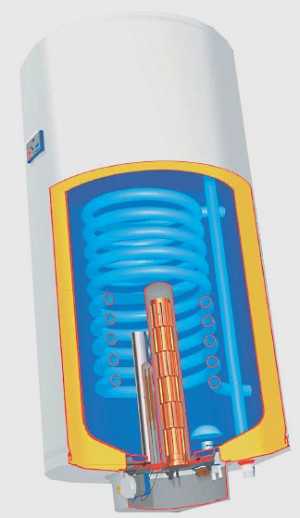

Схемы обвязки бойлера косвенного нагрева + правила монтажа и подключения данного агрегата

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Содержание

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить бойлер косвенного нагрева. перво-наперво следует запомнить следующие принципы:

1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
2. Теплоноситель должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

• вариант с трехходовым клапаном
• применение двух циркуляционных насосов
• использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

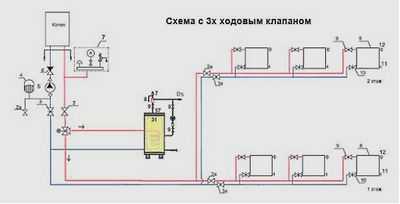

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то циркуляционный насос контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

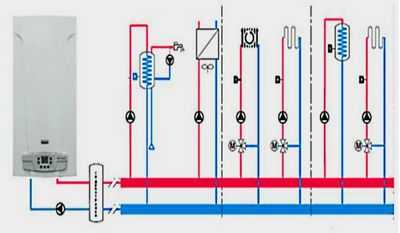

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Товары из этой категории

Рециркуляционный насос Grundfos UP 15-14 B PM применяется для циркуляции воды в системах горячего водоснабжения.

Назначение насоса Grundfos UP 15-14 B PM:

• Системы горячего водоснабжения в частных домах
• Небольшие системы отопления
• Системы охлаждения и кондиционирования.

Перекачиваемые жидкости:

• Чистые, негустые, неагрессивные жидкости, без твердых частиц и волокон
• Охлаждающие жидкости, не содержащие минеральных масел
• Вода в систем горячего водоснабжения
• Умягченная вода.

Оисание насоса UP 15-14 B PM:

• Самоустанавливающийся шарнир на конце вала смазывается перекачиваемой жидкостью
• Высококочесвенный шарнир
• Съемный электродвигатель с корпуса насоса для удобства обслуживания и замены
• Рабочее колесо из стойкого к корозии материала
• Корпус насоса из латуни
• Насос оснащен теплоизолирующим кожухом.

ХАРАКТЕРИСТИКИ:

Источники: http://www.glav-dacha.ru/retsirkulyatsiya-goryachey-vody-boyler/, http://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html, http://santehsklad.com.ua/nasos-dlya-recirkulyacii-gvs-grundfos-up-15-14-b-pm.html

Грунтовка ГТ-760 по низким ценам! https://kilz.kz/gt-760 в каталоге завода-производителя!

sferatd.ru
