Вентиляция с рециркуляцией воздуха

Вентиляцию с рециркуляцией Вы можете заказать “под ключ”, позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку вентиляции с рекуперацией по России.

Вентиляции с рециркуляцией воздуха представляет собой систему, где часть забираемого из помещения воздуха смешивается с холодным наружным воздухом, нагревает его до необходимой температуры и затем подает в помещение. Причем, эта система может быть применена только если воздух, поступающий из помещения, не содержит вредных веществ и токсичных примесей. Тогда как объем наружного воздуха в этой смеси должен соответствовать всем санитарно-гигиеническим нормам, указанным в СНиП, и должен быть не меньше значения санитарной нормы, предусмотренной для данного типа помещения.

“Инвест Строй” – профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию “под ключ”. Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Примечание: Рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами. Рециркуляция воздуха – это подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения.

Принципы работы вентиляции с рециркуляцией

Общая схема работы приточно-вентиляционной системы с рециркуляцией такова: через приток в помещение подается уличный воздух, который спустя некоторое время затягивается в систему вытяжки. Часть его безвозвратно выбрасывается на улицу, а часть поступает в смесительную камеру. Там воздух перемешивается со свежим притоком, охлаждая или нагревая его (зависит от типа и настроек системы), далее уже поступает в калорифер или кондиционер, из которых по вентиляционным трубам снова поступает в помещение. Основная цель рециркуляции – снижение нагрузки на системы обработки воздуха (калориферы, кондиционеры, проч.).

Чтобы воздух в помещении оставался свежим и пригодным для дыхания, при использовании рециркуляции в вентиляционной системе необходимо соблюдать такие условия:

• Объем поступающего извне чистого воздуха должен составлять минимум 10% от производительности приточной установки;
• В поступающем в помещение воздухе должно содержаться максимум 30% вредных веществ от предельно допустимой их концентрации.

Вентиляция с рециркуляцией и нагревом

Холодный наружный воздух смешивается с теплым воздухом, забираемым из помещения, нагревается до необходимой температуры, а затем подается в помещение

• вентиляторы включены
• клапаны наружного и вытяжного воздуха открыты
• нагреватель работает (см. Рис.1)

Рис.1  Рис.2

• приточные и вытяжные вентиляторы включены
• клапаны наружного, вытяжного, рециркуляционного воздуха открыты, каждый в зависимости от установленного количества наружного воздуха
• нагреватель работает (см. Рис.2)

Вентиляция с рециркуляцией без нагрева

В переходный период при повышении температуры наружного воздуха и работающей системе отопления внутри помещения, задача приточной системы вентиляции сводится только к подаче свежего воздуха. При этом можно обойтись без дополнительного нагрева воздуха после рециркуляции.

• вентиляторы включены
• клапан рециркуляционного воздуха открывается пропорционально требованиям к температуре приточного воздуха
• клапан наружного воздуха закрывается пропорционально требованиям к температуре приточного воздуха
• нагреватель не работает (см. Рис.3)

Рис.3 Рис.4

• приточные и вытяжные вентиляторы включены
• клапаны наружного, вытяжного и рециркуляционного воздуха открыты — в зависимости от требований к температуре приточного воздуха
• нагреватель не работает (см. Рис.4)

Применение рециркуляции воздуха в системах вентиляции допускается лишь в холодный и переходный периоды года (для установок кондиционирования в любое время года). При этом в помещение должен подаваться наружный воздух в количестве не менее указанного выше.

Резиркуляция воздуха не допускается:

• из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
• из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
• из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
• из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
• из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
• из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
• из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
• из тамбур-шлюзов

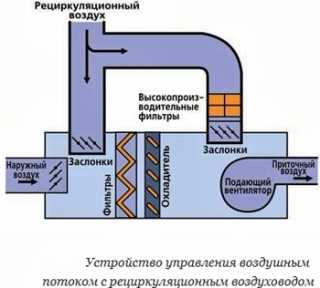

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта.  Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает  уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Дополнительные схемы рециркуляционной вентиляции

• Рециркуляция воздуха внутри помещения при помощи потолочного вентилятора

Рециркуляция с помощью одного потолочного вентилятора и разведенных в пределах одного помещения воздуховодов не предназначена для подачи или изменения объема притока наружного воздуха. Такие схемы, лишенные фанкойла и подключения к забору уличного воздуха применяются в ряде типов помещений (кафе, магазины, административные здания) исключительно для увеличения подвижности воздуха в рабочей зоне.

Внимание! Данный вариант нельзя назвать полноценной рециркуляцией, ведь при нем воздух забирается из одной части помещения в другую, чтобы он не застаивался.

• Рециркуляция воздуха внутри помещения при помощи фанкойла

Рециркуляция по данной схеме довольно распространена. В фанкойле присутствует теплообменник для охлаждения или подогрева воздуха, и промышленный вентилятор, осуществляющий его перемещение. Фактически, это канальный кондиционер, точнее его аналог. Такая система монтируется отдельно от основной приточно-вытяжной вентиляции и работает следующим образом: в одних зонах помещения забирается воздух, по воздуховодах подается в теплообменник, где подогревается или охлаждается, после чего другой сетью воздуховодов отправляется в другие зоны помещения.

Применение данной системы можно считать рациональным в малых и средних помещениях, где приточно-вытяжная вентиляция представлена, например, только стеновыми вентиляторами, смонтированными в вентиляционные шахты. Здесь выполнение полноценной комбинированной рециркуляционной вентиляции затруднено и нецелесообразно, а такой подход позволит создать приемлемый микроклимат при минимальных затратах без необходимости полной переделки всей вентиляции.

• Рециркуляция при помощи фанкойла с подмешиванием уличного воздуха

Основой здесь выступает та же самая система с фанкойлом, что и в предыдущем случае, с единственным отличием – она имеет возможность забирать воздух и с улицы. Уличный забор регулируется вручную или автоматически управляемой заслонкой. Ее применение оправдано в основном тогда, когда в помещении уже смонтирована эффективная приточно-вытяжная вентиляция, модернизировать которую нет желания или возможности.

Такая система может применяться для нагрева или охлаждения воздуха в помещении, а также в качестве вспомогательной приточной установки.

Помещение, где запрещено использование рециркуляции

Согласно нормативному документу СНиП 41-01-2003 вентиляция с рециркуляцией воздуха не может быть установлена в помещениях:

• где расходы воздушных масс определяются из расчета количества образуемых вредных веществ;
• где присутствуют высокие концентрации различных грибков и болезнетворных микробов;
• где присутствуют вредные вещества, возгоняемые при непосредственном контакте с нагретыми поверхностями;
• которые причисленные к категории А и Б;
• где осуществляются работы, связанные с использованием вредных и горючих газов, а также пара;
• которые, причислены к категориям В1 и В2 и где может осуществляться выделение вредоносной пыли и аэрозолей;
• где присутствуют системы, содержащие в себе местные отсосы вредоносных веществ и взрывоопасных смесей; созданных их тамбуров-шлюзов.

Рециркуляция воздуха ограничивается:

• пределами одной квартиры, номера в гостинице или одноквартирного дома
• пределами одного помещения в общественных зданиях
• пределами одного или нескольких помещений, в которых выделяются одинаково вредные вещества 1-4-ого классов опасности, кроме помещений, приведенных в разделе выше “Рециркуляция воздуха не допускается”.

Плюсы и минусы системы

Система с рециркуляцией воздуха позволяет снизить энергопотребление на нагрев воздуха (иногда и на охлаждение), т. к. тепловая мощность нагревателя или охладителя расходуется в основном на изменение температуры только той части воздуха, которая забирается с улицы.

• НЕДОСТАТКИ СИСТЕМЫ:

Не везде можно применять (смотрите ниже СНиП)

При эксплуатации системы в условиях холодного климата минус системы заключается в недостаточно хорошем смешивании наружного и рециркуляционного воздуха.

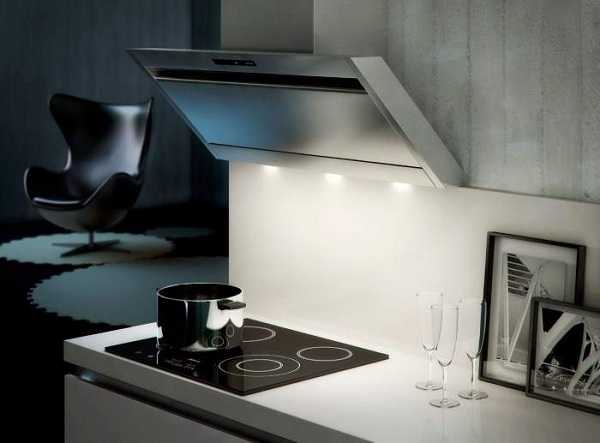

Вытяжка с рециркуляцией: устройство вытяжного типа и вентиляции

Тогда как при использовании проточной вытяжки грязный воздух уходит из помещения через воздуховод, вытяжка с рециркуляцией имеет совершенно другой принцип действия.

Здесь такой элемент, как воздуховод отсутствует, а само устройство оснащено эффективными фильтрами-уловителями. При проходе через них воздух освобождается от всех вредных микропримесей и нежелательного запаха, а затем снова подается в помещение.

Как работает рециркуляционная вытяжка

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад. Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату. Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы. Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Рециркуляция воздуха – это схема движения воздушных масс, кондиционирование

.

Рециркуляция воздуха — это смешивание определенного количества уже отработанного воздуха и приточных воздушных масс. Благодаря данному методу происходит значительное снижение растрат энергии на подогрев очищенных воздушных масс в холодные времена года.

Значительно снизить растраты энергии на подогрев очищенных воздушных масс в холодное время года помогает режим рециркуляции воздуха

Основные аспекты применения рециркуляции

Главная особенность применения режима рециркуляции связана с тем, что в помещении не происходит никакого обмена воздуха, поскольку часть воздушных масс, которая была удалена из помещения, после необходимых очистительных мероприятий, снова туда возвращается.

Применение принципа рециркуляции возможно только при соблюдении следующих правил:

• масса чистых приточных масс воздуха должна быть не менее 10% от общего количества воздушных масс, подаваемых в комнату;
• воздушные массы, проникающие в помещение, обязаны содержать не более чем 30% вредных веществ относительно их предельной концентрации.

Помещение, где запрещено использование рециркуляции

Согласно нормативному документу СНиП 41-01-2003 вентиляция с рециркуляцией воздуха не может быть установлена в помещениях:

• где расходы воздушных масс определяются из расчета количества образуемых вредных веществ;
• где присутствуют высокие концентрации различных грибков и болезнетворных микробов;
• где присутствуют вредные вещества, возгоняемые при непосредственном контакте с нагретыми поверхностями;
• которые причисленные к категории А и Б;
• где осуществляются работы, связанные с использованием вредных и горючих газов, а также пара;
• которые, причислены к категориям В1 и В2 и где может осуществляться выделение вредоносной пыли и аэрозолей;
• где присутствуют системы, содержащие в себе местные отсосы вредоносных веществ и взрывоопасных смесей;
• созданных их тамбуров-шлюзов.

Применение схемы движения воздушных масс с канальным кондиционером

Данная схема рециркуляции и сам принцип функционирования вентиляционной системы используется в связной цепи фанкойл и чиллер.

Фанкойл — это внутренний блок кондиционера, который по совместительству занимает место активной батареи и содержит в себе следующие компоненты:

• дренаж для выполнения слива конденсата в теплое время года в канализационную систему;
• теплообменник;
• фильтр;
• вентилятор.

С учетом периода года чиллер осуществляет охлаждение или нагрев воды в центральной магистрали по снабжению тепла. К примеру, в летний сезон на теплообменник фанкойла совершается подача холодной воды (ее температура составляет +12 градусов), а вот в зимнее время подается горячая вода (ее температура составляет +60 градусов).

Вентилятор, размещенный в фанкойле, осуществляет рециркуляцию воздуха в помещении, где непосредственно размещен и фанкойл, выполняя его нагрев или охлаждение с возможностью добавления чистых воздушных масс от центральной системы воздуховодов.

Таким образом, осуществляется воздушное отопление в холодные сезоны года и кондиционирование в теплые сезоны в комнатах с большими площадями. Довольно часто такую вентиляционную схему можно увидеть в больших супермаркетах, где присутствует значительное количество отделений.

С учетом того, где размещена такая система вентиляции, в квартире или супермаркете можно настроить подходящую для посетителей или жителей температуру. Это возможно благодаря тому, что фанкойл оснащен блоком управления для сохранения изначально заданной температуры воздуха в квартире или производственном предприятии, применяя разнообразную скорость вращения вентилятора.

Фанкойл оснащен блоком управления для сохранения изначально заданной температуры воздуха в квартире или производственном предприятии, что позволяет выстраивать постоянную комфортную температуру

Использование схемы движения воздушных масс в приточно-вытяжной системе вентилирования и кондиционирования

В случае если вытяжной и приточный клапан находится в закрытом положении, а рециркуляционный клапан открыт, то пред нашим взором предстает рециркуляционная система, в которой происходит движение воздушных масс по замкнутому кругу.

При неполном открытии клапанов притока и оттока воздуха образуется приточно-вытяжная система циркуляции воздушных масс с добавлением чистого приточного воздуха. Таким способом можно добиться содержания в квартире или производственном предприятии такого количества кислорода и углекислого газа, которого будет вполне хватать для нормальной жизнедеятельности.

Положительная сторона этой схемы заключается в том, что она дает возможность поддерживать оптимальный температурный режим при сильных холодах или чрезмерной жаре, осуществляя охлаждение или нагрев воздушных масс.

Рециркуляция с применением заслонок

При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.

Температурный режим внешних воздушных масс в различное время года имеет разные значения и может изменяться в довольно широком диапазоне, в это же время температурный режим внутренних воздушных масс всегда должен находиться приблизительно на одном уровне, комфортном для жителей или работников.

Чтобы создать комфортную температуру в здании в зимний период года, нагреватель воздействует на рециркуляционные воздушные массы и нагревает их до заданной температуры воздуха в помещении и температурный режим выравнивается по заранее заданным параметрам. Каждое оборудование обладает своей тепловой емкостью, поэтому объемы подмешиваемых очищенных воздушных масс в различные периоды года могут составлять различное соотношение, все зависит от управления заслонками.

В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.

При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.

vozduhstroy.ru

Вентиляция с рециркуляцией воздуха

Вентиляцию с рециркуляцией воздуха реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рециркуляцией, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Вентиляции с рециркуляцией воздуха представляет собой систему, где часть забираемого из помещения воздуха смешивается с холодным наружным воздухом, нагревает его до необходимой температуры и затем подает в помещение. Причем, эта система может быть применена только если воздух, поступающий из помещения, не содержит вредных веществ и токсичных примесей. Тогда как объем наружного воздуха в этой смеси должен соответствовать всем санитарно-гигиеническим нормам, указанным в СНиП, и должен быть не меньше значения санитарной нормы, предусмотренной для данного типа помещения.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Примечание: Рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами. Рециркуляция воздуха – это подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения.

Принципы работы вентиляции с рециркуляцией

Общая схема работы приточно-вентиляционной системы с рециркуляцией такова: через приток в помещение подается уличный воздух, который спустя некоторое время затягивается в систему вытяжки. Часть его безвозвратно выбрасывается на улицу, а часть поступает в смесительную камеру. Там воздух перемешивается со свежим притоком, охлаждая или нагревая его (зависит от типа и настроек системы), далее уже поступает в калорифер или кондиционер, из которых по вентиляционным трубам снова поступает в помещение. Основная цель рециркуляции – снижение нагрузки на системы обработки воздуха (калориферы, кондиционеры, проч.).

Чтобы воздух в помещении оставался свежим и пригодным для дыхания, при использовании рециркуляции в вентиляционной системе необходимо соблюдать такие условия:

• Объем поступающего извне чистого воздуха должен составлять минимум 10% от производительности приточной установки;
• В поступающем в помещение воздухе должно содержаться максимум 30% вредных веществ от предельно допустимой их концентрации.

Вентиляция с рециркуляцией и нагревом.

Холодный наружный воздух смешивается с теплым воздухом, забираемым из помещения, нагревается до необходимой температуры, а затем подается в помещение

• вентиляторы включены
• клапаны наружного и вытяжного воздуха открыты
• нагреватель работает

• приточные и вытяжные вентиляторы включены
• клапаны наружного, вытяжного, рециркуляционного воздуха открыты, каждый в зависимости от установленного количества наружного воздуха
• нагреватель работает

Вентиляция с рециркуляцией без нагрева

В переходный период при повышении температуры наружного воздуха и работающей системе отопления внутри помещения, задача приточной системы вентиляции сводится только к подаче свежего воздуха. При этом можно обойтись без дополнительного нагрева воздуха после рециркуляции.

• вентиляторы включены
• клапан рециркуляционного воздуха открывается пропорционально требованиям к температуре приточного воздуха
• клапан наружного воздуха закрывается пропорционально требованиям к температуре приточного воздуха
• нагреватель не работает

​

• приточные и вытяжные вентиляторы включены
• клапаны наружного, вытяжного и рециркуляционного воздуха открыты — в зависимости от требований к температуре приточного воздуха
• нагреватель не работает

Применение рециркуляции воздуха в системах вентиляции допускается лишь в холодный и переходный периоды года (для установок кондиционирования в любое время года). При этом в помещение должен подаваться наружный воздух в количестве не менее указанного выше.

Рециркуляция воздуха не допускается:

• из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
• из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
• из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
• из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
• из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
• из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
• из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
• из тамбур-шлюзов

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Дополнительные схемы рециркуляционной вентиляции

Рециркуляция воздуха внутри помещения при помощи потолочного вентилятора

Рециркуляция с помощью одного потолочного вентилятора и разведенных в пределах одного помещения воздуховодов не предназначена для подачи или изменения объема притока наружного воздуха. Такие схемы, лишенные фанкойла и подключения к забору уличного воздуха применяются в ряде типов помещений (кафе, магазины, административные здания) исключительно для увеличения подвижности воздуха в рабочей зоне.

Внимание! Данный вариант нельзя назвать полноценной рециркуляцией, ведь при нем воздух забирается из одной части помещения в другую, чтобы он не застаивался.

Рециркуляция воздуха внутри помещения при помощи фанкойла

Рециркуляция по данной схеме довольно распространена. В фанкойле присутствует теплообменник для охлаждения или подогрева воздуха, и промышленный вентилятор, осуществляющий его перемещение. Фактически, это канальный кондиционер, точнее его аналог. Такая система монтируется отдельно от основной приточно-вытяжной вентиляции и работает следующим образом: в одних зонах помещения забирается воздух, по воздуховодах подается в теплообменник, где подогревается или охлаждается, после чего другой сетью воздуховодов отправляется в другие зоны помещения.

Применение данной системы можно считать рациональным в малых и средних помещениях, где приточно-вытяжная вентиляция представлена, например, только стеновыми вентиляторами, смонтированными в вентиляционные шахты. Здесь выполнение полноценной комбинированной рециркуляционной вентиляции затруднено и нецелесообразно, а такой подход позволит создать приемлемый микроклимат при минимальных затратах без необходимости полной переделки всей вентиляции.

Рециркуляция при помощи фанкойла с подмешиванием уличного воздуха

Основой здесь выступает та же самая система с фанкойлом, что и в предыдущем случае, с единственным отличием – она имеет возможность забирать воздух и с улицы. Уличный забор регулируется вручную или автоматически управляемой заслонкой. Ее применение оправдано в основном тогда, когда в помещении уже смонтирована эффективная приточно-вытяжная вентиляция, модернизировать которую нет желания или возможности.

Такая система может применяться для нагрева или охлаждения воздуха в помещении, а также в качестве вспомогательной приточной установки.

Рециркуляция с применением заслонок

При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.

Температурный режим внешних воздушных масс в различное время года имеет разные значения и может изменяться в довольно широком диапазоне, в это же время температурный режим внутренних воздушных масс всегда должен находиться приблизительно на одном уровне, комфортном для жителей или работников.

Чтобы создать комфортную температуру в здании в зимний период года, нагреватель воздействует на рециркуляционные воздушные массы и нагревает их до заданной температуры воздуха в помещении и температурный режим выравнивается по заранее заданным параметрам. Каждое оборудование обладает своей тепловой емкостью, поэтому объемы подмешиваемых очищенных воздушных масс в различные периоды года могут составлять различное соотношение, все зависит от управления заслонками.

​

В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.

При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.

Достоинства и недостатки конструкции

Установка вентиляции такого типа не отличается от стандартного размещения аналогичной бытовой техники, но их автономность гораздо выше. У них нет привязки к вентиляционной системе, поэтому дизайнеры разработали ряд компактных вытяжек выдвижного типа, где применяется рециркуляция. Называются они телескопические вытяжки. Во время работы они осуществляют фильтрацию путем создания сильной боковой тяги, всасывая все загрязнения вместе с воздушным потоком. После отключения система утапливается в столешницу стола, очень удобно и оригинально.

Достоинства

У такого типа устройств производительность и мощность немного меньше, но это позволило производителям снизить и их стоимость, что только радует пользователей. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.

При функционировании такой системы нет места обратной тяге. Автономное расположение дает возможность свободной установки плиты — пользователи ее ставят там, где им наиболее удобно, не зависимо от расположения входа в вентиляционную шахту. Рециркуляционная вытяжка Рециркуляционная вытяжка в интерьере кухни

​

Недостатки

Самым большим минусом устройств с рециркуляцией можно назвать частую замену фильтров, которая происходит у вытяжки такого типа не реже 1—2 раз в год. Тем более что для качественной фильтрации применяется комбинация из жировых и угольных фильтров. Жировые фильтры можно просто мыть, как жирную посуду, используя специальные средства

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

8. Рециркуляция воздуха в системах вентиляции

8.1. Сущность и назначение рециркуляции

Как правило, для зрительных залов расчетный воздухообмен (РВО) по теплому периоду получается существенно больше, чем по холодному (ХП) и переходному (ПП) периодам. Причиной этого является достаточно малая разница температур приточного и удаляемого воздуха в летний период, так как согласно нормам внутренняя температура может быть всего на 3 градуса выше температуры наружного воздуха. Существенному повышению температуры удаляемого воздуха препятствует малое значение градиента температуры, вызванное низкой температурой источников теплоты (люди) и подача воздуха в верхнюю зону, способствующая перемешиванию воздуха в помещении и выравниванию температуры по высоте.

В этих условиях при проектировании системы, работающей с постоянной производительностью все периоды года, в ХП и ПП приходится подавать значительное избыточное количество приточного воздуха. Если брать весь приточный воздух из атмосферы при низкой температуре, то существенно возрастают затраты энергии на нагрев воздуха. Потребное же количество воздуха, как правило, существенно меньше, и определяется воздухообменом по углекислому газу или по санитарной норме.

Чтобы избежать излишнего расхода энергии на нагрев воздуха, применяют рециркуляцию внутреннего воздуха. Рециркуляция воздуха – это повторное использование отработанного внутреннего воздуха. Рециркуляция производится в основном с целью экономии тепловой энергии в холодный и переходный периоды года, так как при этом приходится нагревать не весь приточный воздух, а только наружный воздух, необходимый для дыхания людей. Кроме того, использование рециркуляции позволяет стабилизировать режим распределения воздуха в помещении, так как система работает при постоянном расходе, и скорости приточных струй имеют постоянное значение во все периоды года.

Следует подчеркнуть, что рециркуляция не является обязательной. Существуют системы с переменным расходом воздуха, подающие только наружный воздух, требуемое количество которого определяется по сигналам датчика углекислого газа или влажности. Чаще всего это системы кондиционирования специальных помещений, позволяющие за счет охлаждения получить низкие температуры приточного воздуха в летний период, и тем самым существенно сократить требуемый воздухообмен по тепловым избыткам.

Для вентиляции же общественных зданий использование рециркуляции является почти обязательным. Рассмотрим основные соотношения.

При температуре внутреннего воздуха 25°С (летний режим) человек выделяет примерно 60 Вт явной теплоты и примерно 50 г/час влаги. Выделение полной теплоты составляет 95 Вт. Если пренебречь другими источниками теплоты, то значение углового коэффициента луча процесса в помещении будет

ε = 3600 · 95 /50 =6840 кДж/кг

Такое значение луча процесса говорит о том, что количества явного и скрытого тепла соизмеримы, однако явное тепло больше скрытого.

Примем разницу температур приточного и удаляемого воздуха 5°С. Тогда требуемый удельный воздухообмен на одного человека по явному теплу будет

G = 3,6 · 60 /5 = 42 кг/час

Минимально требуемый воздухообмен на одного человека по санитарной норме равен 20 м³/час, или

G = 1,2 · 20 = 24 кг/час

Таким образом, расчетный воздухообмен по теплому периоду примерно в 2 раза больше минимально необходимого по наружному воздуху.

Чтобы можно было подавать только наружный воздух, необходимо иметь разницу температур приточного и удаляемого воздуха 9-10 °С, что достижимо в теплый период только при использовании охлаждения наружного воздуха и требует перехода к системе кондиционирования.

Для холодного и переходного периодов расчетная температура составляет 18 – 20°С. При такой температуре один человек в состоянии покоя выделяет около 100 Вт явной теплоты и около 40 г/час влаги. Выделение полной теплоты составляет 120 Вт. При отсутствии других источников теплоты значение углового коэффициента луча процесса в помещении будет

ε = 3600 · 120 /40 =108000 кДж/кг

Такое значение луча процесса говорит о том, что в эти периоды количества явного тепла существенно больше скрытого, и луч процесса идет почти вертикально. Таким образом, в холодный период основной вредностью является явное тепло, а влагой можно пренебречь.

Учитывая низкую температуру наружного воздуха, можно существенно понизить и температуру приточного воздуха, однако слишком низкая температура при неудачном распределении воздуха может вызвать локальное переохлаждение отдельных зон помещения и ощущение холодного сквозняка у людей. Практика показывает, что в зрительных залах можно довести разницу температур приточного и удаляемого воздуха до 8 – 10°С. Тогда требуемый удельный воздухообмен на одного человека по явному теплу будет при

G = 3,6 · 100 /8 = 45 кг/час; G = 3,6 · 100 /10 = 36 кг/час

Как видно, требуемый воздухообмен по тепловым избыткам имеет примерно то же значение, что и летом. Причиной этого является увеличение выделения явного тепла человеком при более низкой температуре внутреннего воздуха.

Минимально требуемый воздухообмен на одного человека по санитарной норме останется тем же – 24 кг/час.

Таким образом, даже для холодного и переходного периодов года трудно обеспечить работу только на наружном воздухе. Кроме того, снижение производительности системы допустимо только в том случае, если схема распределения воздуха позволяет при этом обеспечить необходимую подвижность в рабочей зоне.

Вышеприведенные соображения подводят нас к выводу о необходимости использования рециркуляции воздуха в большинстве общественных зданий.

Отметим попутно, что для различных офисных и конторских помещений, в отличие от зрительных залов и им подобных помещений, характерно относительно небольшое количество людей. Поэтому требуемый воздухообмен по санитарной норме для таких помещений небольшой. А воздухообмен по явному теплу оказывается существенно больше, так как к тепловыделениям человека добавляются поступления тепла от компьютеров и освещения, а летом существенную долю составляют теплопоступления от солнечной радиации, ввиду большой удельной площади остекления.

studfiles.net

для чего нужна и как работает

Не все автовладельцы знакомы с режимом фильтрации салона, его полезными свойствами, особенностями применения. Рассмотрим, что такое рециркуляция воздуха в автомобиле и как её использовать. Фактически рециркуляция — это забор воздуха внутри салона, фильтрация через климатическую установку и последующее распределение по дефлекторам.

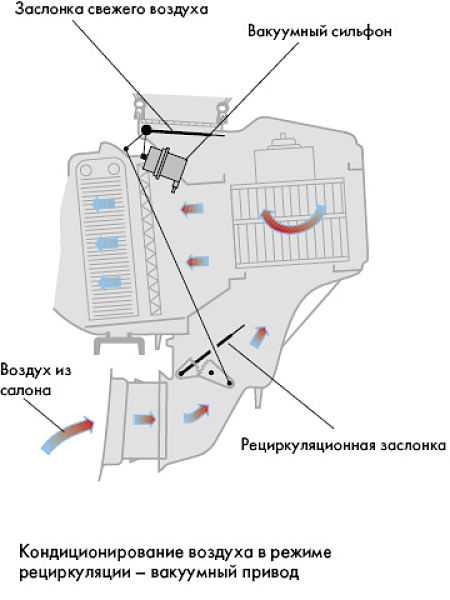

Основное отличие рециркуляции от обычного забора в том, что воздушный поток поступает из салона, а не извне. Режим рециркуляции позволяет быстро нагреть, охладить воздух, так как температура в салоне отличается от температуры за бортом автомобиля. Климатическая установка затрачивает меньше времени, мощности, потребления топлива двигателем.

На практике подобной функцией мало кто пользуется. Чаще всего рециркуляцию используют для предотвращения проникновения неприятного запаха внутрь салона. Например: впереди идущий автомобиль сильно дымит, коптит, запылённый участок дороги. Чтобы не ощущать эти запахи, активируют механическую кнопку рециркуляции воздуха и перекрывают доступ извне.

Положительные стороны

1. Сравнительно быстрое изменение температуры потока. Один забор воздуха извне равен 2 – 3 циклам внутри салона.
2. Нагрев происходит ещё быстрее по причине разности температурных показателей.
3. Отбор мощности ниже на 35 %.
4. Незаменимая функция для водителя, пассажиров страдающих аллергическими реакциями, повышенной чувствительностью к запахам, пыли, цветочной пыльце.

Отрицательные факторы

• полное отсутствие поступления чистого воздуха извне. Несмотря на частичную фильтрацию при циклическом обмене, воздух загрязняется и набирает большее количество вредных веществ, повышается влажность;
• длительное вдыхание способствует развитию аллергенных болезней;
• продолжительная рециркуляция воздуха в салоне приводит к запотеванию окон. Проблема устраняется путём совмещения работы кондиционера и фильтрации.

Представители системы здравоохранения и изготовители автомобилей рекомендуют использовать режим рециркуляции 15 – 20 минут. После обязательно открывать окна, запускать свежий воздух и проветривать салон.

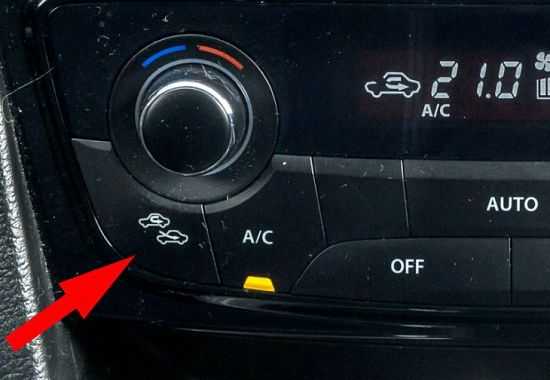

Расположение кнопки и активация режима

У каждого автомобиля механическая кнопка располагается по-разному. Сложилась практика её установки на передней торпеде в центральной части в области климатического блока. Для упрощения поиска изготовители применяют типичную маркировку – автомобиль с кольцевой стрелкой внутри салона. На изображение выше эта кнопка обозначена цифрой 3. Увидев ее, смело активируйте, пользуйтесь. Деактивация режима фильтрации происходит аналогичным образом, только для этого используется механическая кнопка с другим рисунком – стрелкой «из салона» или повторное нажатие.

Некоторые технические средства отечественного производства не оснащены автоматикой, и водители используют рычаги. Например: ВАЗы моделей, снятых с производства, имеют три рычага регулировки: подача холодного, горячего (тёплого) потока, закрытие заслонки механическим приводом.

Автомобили, оснащённые климат — контролем, автоматически регулируют температуру и заботятся о чистоте воздушного потока. Всеми процессами руководит датчик рециркуляции воздуха. Он устанавливается под центральной консолью машины. При активации контроллер анализирует температуру и содержание воздуха. По подобному принципу функционирует бытовая климатическая техника.

Характерные неисправности

При условии умеренного использования, бережного обращения ресурс эксплуатации неограниченный. Выходу из строя способствует превышение допустимой силы тока, короткое замыкание в цепи, негативные последствия аварии, удара.

На практике встречаются случаи слабого контакта колодки с клеммами, перегорание предохранителя, механическое повреждение.

Не забывайте о периодическом проветривании салона. Каждый второй технический осмотр заменяйте салонный фильтр, проводите дефектовку каналов подачи воздуха извне.

Видео: Рециркуляция воздуха, как работает.

avtocity365.ru

Вентиляция с рециркуляцией

Вернуться к полной версии

Cравнение товаров:

Сравнить

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Рециркуляция воздуха – это подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения. Рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами – веерами.

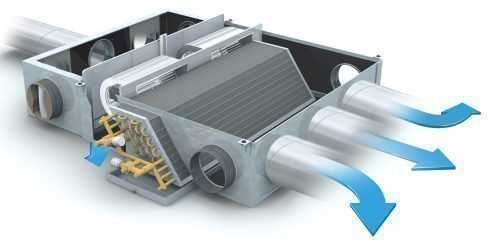

Вентиляция с рециркуляцией воздуха представляет собой систему, где часть забираемого из помещения воздуха смешивается с холодным наружным воздухом, нагревает его до необходимой температуры и затем подает в помещение. Причем, эта система может быть применена только если воздух, поступающий из помещения, не содержит вредных веществ и токсичных примесей. Тогда как объем наружного воздуха в этой смеси должен соответствовать всем санитарно-гигиеническим нормам, указанным в СНиП, и должен быть не меньше значения санитарной нормы, предусмотренной для данного типа помещения.

Вентиляция с рециркуляцией воздуха широко используется в системах общеобменной вентиляции зданий.

Плюс системы:

Система с рециркуляцией воздуха позволяет снизить энергопотребление на нагрев воздуха (иногда и на охлаждение), т. к. тепловая мощность нагревателя или охладителя расходуется в основном на изменение температуры только той части воздуха, которая забирается с улицы.

Недостатки системы:

• Не везде можно применять (смотрите ниже СНиП)
• При эксплуатации системы в условиях холодного климата минус системы заключается в недостаточно хорошем смешивании наружного и рециркуляционного воздуха.

СНиП

Рециркуляция воздуха не допускается:

• из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
• из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
• из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
• из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
• из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
• из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
• из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
• из тамбур-шлюзов

Рециркуляция воздуха допускается из систем местных отсосов пылевоздушных смесей (кроме взрывоопасных пылевоздушных смесей) после их очистки от пыли.

Рециркуляция воздуха ограничивается:

• пределами одной квартиры, номера в гостинице или одноквартирного дома
• пределами одного помещения в общественных зданиях
• пределами одного или нескольких помещений, в которых выделяются одинаково вредные вещества 1-4-ого классов опасности, кроме помещений, приведенных в разделе выше “Рециркуляция воздуха не допускается”.

Как оценить стоимость вентиляции?

Для оценки цены вентиляции воспользуйтесь калькулятором:

Тип помещения/здания:

Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная

Класс оборудования:

ЭкономСреднийПремиум

Показать стоимость

Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте [email protected] или заполнив заявку.

Смотрите фотографии с объекта:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Распечатать

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

www.airfresh.ru

устройство вытяжного типа и вентиляции

Тогда как при использовании проточной вытяжки грязный воздух уходит из помещения через воздуховод, вытяжка с рециркуляцией имеет совершенно другой принцип действия.

Здесь такой элемент, как воздуховод отсутствует, а само устройство оснащено эффективными фильтрами-уловителями. При проходе через них воздух освобождается от всех вредных микропримесей и нежелательного запаха, а затем снова подается в помещение.

В этом материале мы расскажем о принципах работы такого оборудования, обозначим тонкости выбора и схемы обустройства вентиляции.

Содержание статьи:

Как работает рециркуляционная вытяжка?

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад.

Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату.

Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы.

Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Положительные и отрицательные моменты

Несмотря на то что фильтрующие вытяжки имеют небольшую производительность, у них есть много преимуществ.

К ним относятся:

• простота монтажа и эксплуатации;
• неограниченный выбор места размещения плиты, т.к. вентиляционная шахта для этого не нужна;
• несложный уход.

Минусы у этих вытяжных устройств также имеются. Это небольшой КПД — до 70%, необходимость в частой замене одноразовых фильтров — 3-4 раза за 24 месяца. На уровень влажности в помещении вытяжка никак не влияет. Электропривод устройства во включенном состоянии создает определенный шум.

Небольшие компактные вытяжки становятся все более популярными, поскольку экономят пространство. Установить такую конструкцию можно в любом месте

Вытяжки последних выпусков, как правило, могут работать и в режиме удаления воздушных масс, и как рециркуляционные. Такой прибор должен иметь .

Поскольку автономная вытяжка не обеспечивает подачи свежего воздуха, после ее отключения необходимо проветривание помещения.

Виды автономных вытяжек

В зависимости от системы крепления вытяжки с рециркуляцией бывают плоскими, крепящимися над плитой и имеющие малую производительность. Существуют и и, интегрируемые в элементы мебели, размещенные над варочной поверхностью. Они компактны и располагают большей производительностью, чем первые.

Под кухонными шкафами размещают вытяжки подвесные. В этой категории есть слайдер-варианты с выдвигающейся вперед рабочей поверхностью. Под определенным углом к крепежной поверхности располагают угловые вытяжки.

Они эргономичны, удобны в эксплуатации, высокопроизводительны, имеют низкий уровень шума.

Плоская вытяжка — классический вариант. Они хорошо подходят к любому интерьеру, стоят недорого, имеют большой ассортиментный ряд

По месту монтажа вытяжки делят на пристенные, угловые, островные. Первые служат для комплектации зон, расположенных у стены, вторые — на стыке стен. Островные — идеальный вариант для просторных кухонных помещений.

Особенности выбора вытяжки

В основном вытяжку выбирают по таким параметрам, как глубина и ширина. Они определяются габаритами варочной поверхности. В идеале агрегат должен быть шире, чем плита на несколько сантиметров. Это положительно влияет на эффективность забора отработанной воздушной массы.

Разные модели автономных вытяжек отличаются набором функций. Чем их больше, тем дороже техника. Производители оснащают их электронными панелями с дисплеями для более удобного управления и контроля работы устройства. Иногда присутствуют программируемые таймеры, датчики, автоматически включающие вентилятор при изменении показателей влажности и температуры.

Специальные датчики могут самостоятельно регулировать производительность вытяжки. Наличие пульта ДУ в комплекте позволяет без непосредственного контакта производить запуск и выключение агрегата. При выборе нужно стремиться к тому, чтобы функционал модели максимально отвечал конкретным требованиям. Платить за невостребованные функции нерационально.

Фильтры для вытяжки с рециркуляцией

Настолько качественно будет происходить рециркуляция воздуха, зависит от количества фильтров в ней. Модели вытяжек последних выпусков оборудованы фильтрами двух видов. Первый, изготовленный из металла (алюминия или нержавейки), называется жировым.

Его предназначение — грубая очистка. Как необходимый минимум, он всегда есть в комплекте агрегата. Без него любой двигатель просто не смог бы функционировать.

Фильтр жировой из металла имеет сходство с кассетой. В его состав входит металлическая рамка и собственно фильтр. Перфорация фильтрующего элемента бывает ассиметричной и симметричной

Фильтр жировой из металла имеет сходство с кассетой. В его состав входит металлическая рамка и собственно фильтр. Перфорация фильтрующего элемента бывает асимметричной и симметричной.

Уход за ним заключается в периодической очистке при помощи бытовой химии. Крепят его снаружи очистительного прибора. Может быть как одноразовым, так и многоразовым. Эффективность работы зависит от формы и размера ячеек сетки.

Подробнее о жировых фильтрах можно прочесть в .

За жировым следует второй фильтр — угольный. Он очищает воздух, прошедший через первый фильтр, лишая его запахов. Эти фильтры не очищаются, при засорении их просто меняют на новые. О том, что подошло время менять фильтры второго типа, оповещают специальные датчики. Ими обязательно оснащают свои новые модели производители.

Дополнительные фильтры, обеспечивающие более тонкую очистку, бывают:

1. Акриловыми, предназначенными для многоразового использования. Они имеют очень нежную структуру, поэтому стирать их необходимо вручную и ни в коем случае не отжимать, иначе волокна изменят свое первоначальное положение.
2. В виде одноразовых вкладышей — синтепоновых, бумажных или флизелиновых. Когда, имеющийся на них рисунок из-за слоя грязи не просматривается, их меняют на новые.
3. Угольными, наделенными абсорбирующим свойством. Они намного плотнее, чем первые два, хорошо удерживают неприятные запахи.

Первые три применяют в вытяжках эконом-класса, называемых плоскими. Визуально эти фильтры напоминают легкий коврик. Хотя некоторые хозяйки их стирают, а затем используют повторно, эта процедура не возвращает синтетическому материалу его первоначальных свойств. Качество очистки воздуха после этого понижается.

Угольный фильтр, основой которого является такой абсорбент, как активированный уголь, хорошо вбирает и удерживает в себе вредные вещества

Плотность у угольных фильтров разная. По мере его наполнения воздух сквозь него проходит все медленнее, поэтому менять картриджи необходимо своевременно. Обычно они не входят в комплект вытяжки.

Чтобы продлить длительность использования угольных фильтров, нужно после использования вытяжки оставлять ее во включенном состоянии еще минут на пять. Этого короткого времени достаточно для того, чтобы из фильтра ушли остатки влаги, способствующие слеживанию угля и понижению его адсорбирующей способности.

Частота замены кассет с фильтрами тонкой очистки зависит от того, настолько интенсивно используется техника. Обычно в инструкции, которую производители прилагают к изделию, оговорена периодичность такой замены.

Выбирая фильтры для своей рециркуляционной вытяжки, следует обязательно проверить параметры слотов под кассеты. При несовпадении размеров их или не получится вставить правильно, или образуются зазоры, что недопустимо.

Если вытяжку используют от случая к случаю, можно применить универсальные фильтры. Их изготавливают из полиэстера и пропитывают активированным углем. Ткань способна впитывать как жир, так и запахи.

Как выполнить замену угольного фильтра?

Если срок использования фильтра угольного закончился, необходима его замена. Для этого вытяжное устройство отсоединяют от электрической сети, иначе электродвигатель может случайно самопроизвольно включиться.

Далее, демонтируют жировые фильтры и вынимают из корпуса кассету с пришедшим в негодность угольным фильтром.

После смены угольного фильтра нужно проверить вытяжку на отсутствие вибрации и посторонних шумов. Если установка выполнена неверно или кассета плохо закреплена, такое явление неизбежно

Новый фильтр вставляют в кассету, затем последнюю закрывают и помещают в соответствующее место на вытяжке. О правильно выполненной операции свидетельствует характерный щелчок. После этого фильтр грубой очистки возвращают на место, подсоединяют прибор к электросети и проверяют его работоспособность.

Как правило, к угольным фильтрам производитель прикладывает инструкцию по их установке. Если корпус угольного элемента устроен так, что его можно вскрыть, это значит, что возможна замена его содержимого — замена отработанных гранул на новые.

Промывка жироулавливающего фильтра

Для того чтобы промыть жировой фильтр, его вынимают из прибора. Таз наполняют водой, добавляют средство, используемое для удаления жира. После берут жесткую щетку и выполняют очистку от жировых отложений и копоти.

Если такой способ оказался неэффективным, следует замочить фильтр в растворе, состоящем из хозяйственного мыла и соды часа на 3. После замачивания фильтр очищают, просушивают и водружают на место.

Лучшие образцы фильтров

Жироулавливающие фильтры изготавливают многие производители. Среди лучших — российское предприятие «Лиссант-юг». Здесь выпускают неразборные кассеты из нержавейки или оцинкованной стали. Фильтр из пяти пластин выдерживает температуру до 70⁰.

Современные вытяжки с рециркуляцией оснащены несколькими функциями: переключением режимов, датчиками, оповещающими о том, что фильтры пора менять. Имеются датчики, автоматически включающие и отключающие двигатель

Фильтры из нержавейки выпускает фирма «Титан». Температура рабочей среды для них — 70 ⁰С. Толщина изделия — 0,5 мм. До 80 ⁰С — предельная температура для фильтров из оцинкованного материала или нержавеющей стали, выпускаемых производителем «Ровен».

Элемент включает от трех до пяти пластин. К лучшим образцам угольных фильтров относятся элементы, выпускаемые такими известными производителями, как Electrolux, Gorenje, Folter, Hansa, Krona.

Вентиляция с функцией рециркуляции

Само понятие вентиляции с рециркуляцией воздуха обозначает, что процесс осуществляется с возвращением всего или части, удаляемого из помещения воздуха с возможным подмешиванием к нему воздуха, поступающего снаружи. В каком соотношении смешиваются воздушные массы, определяет проектное решение с учетом конкретных обстоятельств.

Схема вентиляции с рециркуляцией

Приточно-вытяжная вентиляция с рециркуляцией работает по определенной схеме. В помещение через шахту поступает воздух с улицы. Через какое-то время его затягивает вытяжка. Часть этой воздушной массы выбрасывается наружу, а остаток уходит в смесительную камеру, где происходит его смешение с новым притоком.

В зависимости от того, как настроена система, поступивший в камеру воздух, нагревается или охлаждается. Дальнейший его путь — кондиционер или калорифер и возвращение в помещение.

При устройстве вентиляционной системы с полной рециркуляцией, весь объем воздуха, забранного из помещения, проходит фильтрацию и поступает вовнутрь снова

Рециркуляция значительно уменьшает нагрузки на системы, предназначенные для обработки воздушных масс.

Воздух будет всегда обладать показателями, делающими его пригодным для дыхания, если соблюдены два главных условия:

1. Минимальный объем, поступающего с улицы воздуха — 10% от объема, перерабатываемого приточной установкой за единицу времени.
2. В воздушной массе, поступившей в помещение, находится 30% от допустимой концентрации вредных примесей как максимум.

С участием рециркуляции система функционирует с постоянным расходом тепловой энергии, а также неизменной скоростью транспортируемых воздушных потоков независимо от времени года. Этот факт – залог того, что поступающий в помещение воздух, будет равномерно распределяться по всему объему.

Варианты реализации схем

Существуют разные варианты реализации схем вентиляции с рециркуляцией. Это и рециркуляция при помощи вентилятора, установленного под потолком помещения, и через потолочный канал, и через центральную . Воздухообмен первым способом только условно можно назвать рециркуляцией.

Здесь нет теплообменника, а если подсоединить его к вентилятору и выделить их в отдельный блок, то получится фанкойл или вентилятор доводчик. В теплообменнике, в этом случае, рециркулирующий воздух охлаждается или нагревается. Наружный воздух поступает отдельно и имеет свои индивидуальные параметры.

Удаление вредных веществ происходит лишь через наружный воздух. В системах вентиляции используют не часто, т.к. они не вентилируют помещение, а только оказывают влияние на внутреннюю температуру.

Такое устройство, как вентилятор обеспечивает локализированный теплообмен. Есть оборудование, работающее на вытяжку и удаление отработанного воздуха, но есть и агрегаты, работающие на приток

При рециркуляции по второму варианту, через потолочный канал, длина воздуховодов незначительна. Иногда в канал до помещают теплообменник и вентилятор. Это стандартная схема для кондиционеров, имеющих канальный внутренний блок и применяемых в помещениях со средним и малым объемом.

Если в основной приточной установке с рециркуляцией до калорифера закрыть клапан, пропускающий воздух снаружи, получится полная рециркуляция. Вентиляционную систему в этом случае используют в качестве воздушного отопления. Блоки внутри сплит-кондиционеров и фанкойлов зачастую имеют конструкцию, дающую возможность подмешивать уличный воздух.

При этом воздушный поток с требуемой температурой попадает внутрь помещения через одни воздухораспределители. Установки кондиционирования воздуха устроены по такому принципу. Для объемных помещений эта схема не подходит, т.к. здесь небольшая мощность, отсутствует камера смешивания, автоматика и не происходит утилизация тепла.

Схема рециркуляционной установки в системе вентиляции состоит из клапана входного (1), секции смешения (2),фильтра воздушного (3), секи калориферной (4), приточного вентилятора (5), клапана рециркуляционного (6), клапана на вытяжке (7), секции рециркуляционной на вытяжке (8), вентилятора вытяжного (9)

Вентиляцию достаточно больших помещений осуществляют с применения масштабных центральных установок, включающих большой набор оборудования. Применяемая при этом схема рециркуляции обеспечивает экономную эксплуатацию путем гибкого управления системой. Поддержание нужного соотношения количества наружного и вытяжного воздуха осуществляется посредством клапанов.

При закрытом рециркуляционном клапане и открытых вытяжном и проточном рециркуляции нет. Если закрыть два последних клапана и открыть первый, наблюдается полная рециркуляция.

Минусы вентиляции с рециркуляцией

Применение рециркуляции воздуха ограничивает СНиП 41-01-2003. Он не разрешает использовать ее из помещений, где выделяются вещества 1-2 классов опасности и расход уличного воздуха регламентируется их массой.

Нельзя использовать рециркуляцию и там, где в воздухе концентрация грибков и бактерий превышает норму или имеют место отчетливо выраженные неприятные запахи. Не подходят для рециркуляции лабораторные помещения, где выполняют работы с горючими или опасными газами.

Выводы и полезное видео по теме

Видео о плоской кухонной вытяжке:

Об установке угольного фильтра в кухонную вытяжку:

Вытяжки, работающие на рециркуляцию воздуха, позволяют не выполнять их подключение к вентиляционной шахте. С помощью интегрированных фильтров они эффективно очищают отработанный воздух. При этом требуется обязательно пополнять запасы свежего воздуха в помещении через форточки.

Возможно у вас есть опыт использования вытяжек с рециркуляцией? Расскажите, какое устройство вы используете и довольны ли его работой? Пожалуйста, оставляйте свои комментарии внизу статьи.

sovet-ingenera.com
