Регулирование отпуска теплоты в системе теплоснабжения
Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. Итак, продолжим наш курс лекций. Чтобы в дальнейшем нам хорошо усваивать материал про тепловую нагрузку и расчет тепловой нагрузки на отопление здания. Сегодня поговорим, про регулирование отпуска теплоты в системе теплоснабжения предприятий и жилых районов и начнем строить график тепловых нагрузок.
Методы регулирования тепловых нагрузок

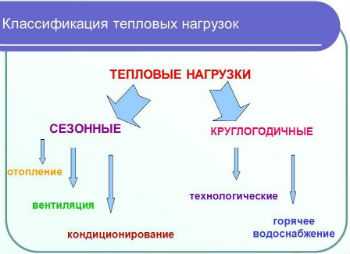

Тепловые нагрузки потребителей теплоты как правило не постоянны. Они могут меняться от климатических условий. К нагрузкам, которые зависят от климатических условий относятся отопительная тепловая нагрузка QО = f(tН, 0С; VН, м/с), вентиляционная тепловая нагрузка QВ = f(tН, 0С; VН, м/с). Эти нагрузки также по характеру протекания во времени являются сезонными. Также тепловые нагрузки могут изменяться в зависимости от количества включенных водоразборных приборов, степени их открытия и числа людей, которые ими пользуются. К таким нагрузкам относится
Также тепловые нагрузки могут изменяться от количества работающего технологического оборудования, степени его загрузки и режима его работы. К таким нагрузкам относится технологическая тепловая нагрузка QТ = f(NОБ, qТ, КОДН, КЗАГР). QТ также не зависит от климатических условий и по характеру протекания во времени является круглогодичной.
Для того, чтобы качественно обеспечивать теплоснабжением необходимо, чтобы все потребители тепловой энергии получали именно то количество теплоты, которое им требуется. И поэтому, чтобы постоянное удовлетворять запросы потребителя тепловые нагрузки должны регулироваться.
Регулирование тепловых нагрузок бывает:
– центральное, которое осуществляется на источнике теплоснабжения одновременно для вех потребителей.
– местное, которое осуществляется только для отдельной группы потребителей на центральных или индивидуальных тепловых пунктах.
– индивидуальное, которое осуществляется непосредственно на нагревательных приборах и установках потребителей теплоты.
Регулирование отопительных нагрузок терморегулирующими клапанами на каждый отопительный прибор.
Тепловая энергия, поступающая из системы теплоснабжения, передается потребителям теплоты в различных теплообменных аппаратах (радиаторы, вентиляционные калориферы, подогреватели ГВС). В любом из этих теплообменных аппаратах количество передаваемой теплоты определяется по выражению:
Q = КТА*F
КТА – коэффициент теплопередачи (кДж/м3*t 0С)
КТА – площадь поверхности нагрева (м3)
Δt – средняя разность температуры между греющим теплоносителем и нагреваемой средой (температурный напор)
n – время работы теплообменного аппарата
Поверхность нагрева любого теплообменного аппарата рассчитывается и выбирается по самому неблагоприятному для него режиму работы, в котором для передача требуемого количества теплоты требуется максимальная поверхность нагрева. Этот режим работы теплообменного аппарата называется расчетным. Выбранная для расчетного режима работы максимальная поверхность нагрева во всех остальных режимах работы теплообменного аппарата остается постоянной.
Когда изменяется количество теплоты, проходящей через любой обменный аппарат, то это значит, что данный теплообменный аппарат вынужден работать в нерасчетном режиме (переменном).
Для расчетного режима работы теплообменного аппарата должны быть заданы следующие величины:
- Расчетная (т.е. максимальная) тепловая нагрузка QР
- Расчетные температуры греющего теплоносителя и нагреваемой среды на входе/выходе теплообменного аппарата (τ1Р, τ2Р) (t1Р, t2Р)
- Расчетный коэффициент теплопередачи теплообменного аппарата, КТА.
Принципиальная схема движения теплоносителей для теплообменного аппарата в расчетном режиме
Противоточный теплообменный аппарат. Расчетные расходы теплоносителей определяются после составления теплового баланса теплообменного аппарата:
GГТР *СГТ*(τ1Р – τ2Р)*nТА = GНСР*СНС*(t2Р – t1
GГТР = QР / (СГТ*( τ1Р – τ2Р)* nТА) (3)
GГТР – расчетный (максимальный) расход греющего теплоносителя
GНСР – расход нагреваемой среды
СГТ, СНС – массовые теплоемкости
nТА – КПД теплообменного аппарата.
Изменение режима работы теплообменного аппарата можно осуществлять воздействуя на:
– коэффициент теплообменного аппарата, КТА
– среднюю разность температуры Δt
– время работы аппарата (n, час)
– расход греющего теплоносителя.
В реальности изменять в широких пределах коэффициент теплопередачи теплообменного аппарата сложно, и остается только 3 способа воздействия на количество теплоты передаваемое потребителю.
- Метод качественного регулирования тепловой нагрузки
При этом методе регулирования изменяется температура греющего теплоносителя, подающегося в трубопровод тепловой сети, а расход греющего теплоносителя всегда остается постоянным, т.е. τ1Р не равно τ1 = var, GГТР = GГТ = const.
При изменении температуры греющего теплоносителя меняется, и температура сетевой воды в обратном трубопроводе тепловой сети. Соответственно, по выражению (2)
GГТР *СГТ*(τ1Р – τ2Р)*nТА = GНСР*СНС*(t2Р – t1) = Q=QР
меняется и тепловая нагрузка, передаваемая теплообменных аппаратом. Следовательно, QР не равно Q = var.

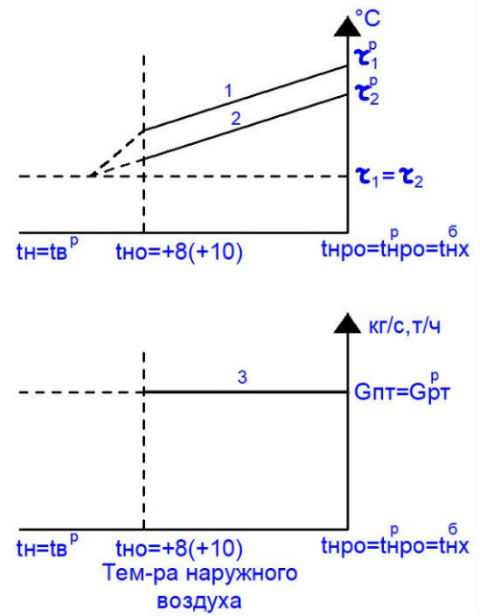

График изменения температуры и расхода греющего теплоносителя при качественном методе регулирования тепловой нагрузки
(график зависимости температуры и расхода от температуры наружного воздуха)
tН.РО. = tН.РВ. = tН.Х.Б – температуры наружного воздуха, расчетные для проектирования систем отопления и вентиляции зданий (принимаем по параметрам ”Б”).
tН.О. – температура наружного воздуха соответствующая началу и окончанию отопительного периода.
tН = tВР – температура воздуха внутри помещения.
Интервал температуры от tН.РО. до tН.О. – соответствует отопительному периоду, tН.О. до tН – летний период.
Метод качественного регулирования тепловых нагрузок получил широкое распространение при централизованном теплоснабжении и от водяных систем, т.к. снижение τ1 и τ2 позволяют уменьшать давление пара теплофикационных отборов турбин и увеличивать выработку электроэнергии на ТЭЦ по теплофикационному циклу. Увеличение выработки электроэнергии на ТЭЦ приводит к возрастанию экономии топлива. Следующим преимуществом метода качественного регулирования является уменьшение готовых потерь теплоты от тепловых сетей в окружающую среду.
- Метод количественного регулирования тепловой нагрузки
При этом методе изменяется расход греющего теплоносителя, а температура греющего теплоносителя в подающем трубопроводе тепловой сети остается постоянной: GГТР не равно GГТ = var; τ1Р=τ1=const. Изменение расхода греющего теплоносителя приводит к изменению температуры в обратном трубопроводе тепловой сети и соответственно по выражению (2)
GГТР *СГТ*(τ1Р – τ2Р)*nТА = GНСР*СНС*(t2Р – t1) = Q=QР
измененная тепловая нагрузка, переданная теплообменному аппарату.
Графики изменения температуры и расхода греющего теплоносителя при количественном методе регулирования тепловой нагрузки
Достоинством количественного метода является сокращение потребляемой электроэнергии на перекачку сетевой воды. Экономия электроэнергии достигается либо отключением части работающих сетевых насосов котельной или ТЭЦ, либо установкой на работающих насосах частотно-регулирующего привода.
Недостатком метода является резкое колебание расхода сетевой воды во всей системе теплоснабжения. Это обстоятельство приводит к разрегулированию системы отопления и вентиляции здания и нестабильной работе отопительных приборов и вентиляции калориферов.
- Метод регулирования тепловой нагрузки ”местными пропусками”
При этом методе все теплообменные аппараты систем теплоснабжения зданий работают в расчетном режиме, т.е. остается постоянный расход греющего теплоносителя, а также температуры греющего теплоносителя в подающем и обратном трубопроводах тепловой сети и, следовательно, по выражению (2), количество теплоты, переданное теплообменному аппарату также должно оставаться постоянным. Но при этом способе регулирования изменяется продолжительность работы теплообменного аппарата в течении суток, т.е. n=var и, следовательно, изменяется количество теплоты, переданное теплообменному аппарату. Q Р не равно Q = var.
Количество теплоты, переданное от теплообменного аппарата в течение суток определяется по выражению:
Q = QР*n /24 (кДж/сут)
0<=Q<=QР
0 – теплообменник не работает
QР – теплообменник работает в расчетном режиме.
world-engineer.ru
Регулирование отпуска теплоты в открытых системах
⇐ ПредыдущаяСтр 2 из 12Следующая ⇒
Теплоснабжения
В двухтрубных водяных тепловых сетях открытых систем теплоснабжения центральное качественное регулирование отпуска теплоты, как и в закрытых системах, осуществляют по нагрузке отопления или по совмещенной нагрузке отопления и горячего водоснабжения.
Если тепловая нагрузка жилищно-коммунального сектора составляет 65 % и более от суммарной тепловой нагрузки, то регулирование отпуска теплоты осуществляют по совмещенной нагрузке отопления и горячего водоснабжения. При меньшей нагрузке на жилищно-коммунальные нужды и отношении – регулирование осуществляют по нагрузке отопления.
При центральном качественном регулировании отпуска теплоты по отопительной нагрузке в тепловой сети поддерживается отопительно-бытовой температурный график. Системы отопления и горячего водоснабжения абонентов присоединяют к тепловым сетям по принципу несвязанной подачи теплоты. В этом случае расход сетевой воды на отопление поддерживается постоянным при помощи регулятора расхода РР, установленного перед элеватором системы отопления, и не зависит от переменного расхода воды на горячее водоснабжение.
Температуру воды в подающей и обратной магистралях при зависимых схемах присоединения систем отопления рассчитывают по формулам (4.9), (4.11). Минимальная температура сетевой воды в подающей магистрали открытых систем теплоснабжения принимается равной 60 °С. Для этого отопительный график срезается на уровне
60 °С; полученный график температур воды в тепловой сети называется отопительно-бытовым.
При регулировании отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения потребители системы отопления и горячего водоснабжения присоединяются к тепловым сетям по принципу связанной подачи теплоты. Для этого регулятор расхода РР устанавливают на подающем трубопроводе абонентского ввода перед отбором воды на горячее водоснабжение. В этом случае при определении расхода сетевой воды на абонентский ввод нагрузку на горячее водоснабжение не учитывают.
При данном методе регулирования в тепловой сети поддерживают температурный режим по скорректированному (повышенному) температурному графику, который строится на основе отопительно-бытового.
Расчет скорректированного температурного графика заключается в определении температуры воды в подающей и обратной магистралях в диапазоне температур наружного воздуха от +8 °С до t*н , при которой температура воды в обратной магистрали равна 60 °С и по балансовой нагрузке горячего водоснабжения.
При температуре воды в обратной магистрали больше 60 °С водоразбор на горячее водоснабжение осуществляют только из обратной линии тепловой сети, и тогда в местную отопительную систему поступает расчетный расход сетевой воды Gomax. Это позволяет оставить регулирование отпуска теплоты в интервале температур наружного воздуха t*н – toпо отопительно-бытовому температурному графику.
При температурах наружного воздуха от +8 °С до t*н ,когда водоразбор на горячее водоснабжение осуществляют как из подающей, так и из обратной линий теплосети, поступление воды в систему отопления меньше расчетного расхода. В этом случае для удовлетворения отопительной нагрузки температура воды в подающем теплопроводе должна быть выше, чем это требуется по отопительно-бытовому графику. Температуру сетевой воды в подающем τ1П и обратном τ2П теплопроводах для скорректированного графика определяют по фор-мулам:
; (4.12)
, (4.13)
где – относительный расход теплоты на отопление, представляющий отношение теплового потока на отопление при нерасчетных условиях к максимальному тепловому потоку:
,
где – относительный расход сетевой воды на отопление, представляющий отношение расхода сетевой воды на отопление при расчетных условиях к максимальному расходу воды, .
Относительный расход сетевой воды на отопление в диапазоне температур наружного воздуха +8 °С – t*н , когда в систему отопления поступает расход воды меньше расчетного, определяют по формуле:
, (4.14)
где , ; χ – балансовый коэффициент, для открытых систем теплоснабжения χ = 1,1.
ПРИМЕР 4.3.Построить для открытой системы теплоснабжения график центрального качественного регулирования отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения (скорректированный температурный график). Для типового абонента принимаем балансовый коэффициент χ = 1,1.
Расчетные расходы теплоты на отопление = 200 МВт, горячее водоснабжение = 50 МВт. Температура горячей воды в системе горячего водоснабжения th = 60 °С, холодной воды tc = 5 °С, расчетная температура наружного воздуха для проектирования отопления
to = -25 °С, температура воздуха в отапливаемых помещениях
ti = 18 °С, расчетная температура сетевой воды в подающей и обратной магистралях при to: τ1 =150 °С, τ2 =70 °С. Местные системы отопления присоединены к тепловым сетям по зависимым схемам.
Рис. 4.3.Скорректированный температурный
график центрального качественного регулирования
для открытых систем теплоснабжения
Решение. Вначале строим графики τ1,0 = f(tн), τ2,0 = f(tн) при регулировании отпуска теплоты по отопительной нагрузке. Только в связи с непосредственным водоразбором на горячее водоснабжение (открытая система) отопительно-бытовой график имеет срезку не на 70 °С, а на 60 °С (рис. 4.3). Как видно из рис. 4.3, τ2,0 = 60 °С, при t*н = -15 °С. Следовательно, в интервале температур наружного воз-
духа -15…-25 °С, когда τ2,0 > 60 °С, регулирование отпуска теплоты соответствует отопительному графику, при этом относительный расход сетевой воды на отопление = 1.
В интервале температур наружного воздуха от +8 °С до -15 °С регулирование отпуска теплоты осуществляется по скорректированному температурному графику, при этом относительный расход сетевой воды на отопление определяется по формуле, где:
ρδ = 1,1·50/200 = 0,275; θ = 95-70 = 25 °С;
Δt = (95+70)/2 = 64,5 °С; .
Найдем значения и для tн = +8 °С:
= (18-8)/(18+25) = 0,23;
.
Аналогично определяем относительные расходы теплоты и на отопление при температурах наружного воздуха от +8 °С до
–15 °С. Данные расчетов заносим в табл. 4.2.
Таблица 4.2
Данные для построения скорректированного
температурного графика
| Показатель | Температура наружного воздуха, °С | |||||
| +8 | +5 | -5 | -10 | -15 | ||
| 0,23 | 0,30 | 0,42 | 0,53 | 0,65 | 0,77 | |
| 0,63 | 0,73 | 0,84 | 0,91 | 0,97 | 1,00 | |
| τ1П | 62,5 | 70,2 | 84,0 | 95,8 | 108,8 | 122,0 |
| τ2П | 33,3 | 37,4 | 44,0 | 49,4 | 55,1 | 60,0 |
Температуру воды в подающей и обратной магистралях находим по формулам:
τ1П = 18+0,23/0,63·(80+64,5·0,63/0,230,2-0,5·25) = 62,5 °С;
τ2П = 18+0,23/0,63·(64,5·0,63/0,230,2-0,5·25) = 33,3 °С,
где Δτ = τ1-τ2 = 150-70 = 80 °С, θ = τэ-τ2= 95-70 = 25 °С.
Аналогично рассчитываем τ1П и τ2Ппри tн = +5, 0, -5, -10, -15 °С. Полученные значения заносим в табл. 4.2 и строим график температур воды в подающей и обратной магистралях (см. рис. 4.2).
Рекомендуемые страницы:
lektsia.com
2.4.4 Регулирование отпуска теплоты на вентиляцию
По характеру
изменения температуры и расхода теплоты
на вентиляцию отопительный период
делится на три диапазона. В диапазоне
I (от tнкдо
)
при переменной тепловой вентиляционной
нагрузке температура воды в подающем
трубопроводе постоянна. В этом диапазоне
осуществляется местное количественное
регулирование изменением расхода
сетевой воды.
В диапазоне II (от
доtv) по мере увеличения
вентиляционной нагрузки возрастает и
температура сетевой воды.
В диапазоне III (от tvдоtо) возрастает температура сетевой воды и также тепловая нагрузка для большинства вентиляционных систем. Для систем вентиляции с рециркуляцией тепловая нагрузка в данном диапазоне поддерживается постоянной. В диапазонах II и III осуществляется центральное качественное регулирование для систем вентиляции без рециркуляции воздуха. Для систем с рециркуляцией в диапазоне III осуществляется местное количественное регулирование изменением расхода сетевой воды и количества наружного и рециркуляционного воздуха. При построении графиков температур сетевой воды для систем вентиляции основной задачей является определение температуры сетевой воды в обратном трубопроводе после калориферов2vдля различных диапазонов отопительного периода. Для решения этой задачи используют следующие уравнения:
Для диапазона I
(от tнкдо
)
(2.35)
для диапазона II
(от
доtv)
(2.36)
для диапазона III (от tvдоto)
(2.37)
где tк– температурный напор в калорифере,
определяемый при температуреtн(tк‘– то же при температуре
)
(2.38)
tpк– расчетный температурный напор в калорифере, определенный при температуре наружного воздуха, расчетной для систем вентиляции,tv
(2.39)
1,2v– значения температур сетевой воды соответственно в подающем трубопроводе перед калориферами и в обратном трубопроводе после калориферов при заданной температуре наружного воздухаtн
;
– то же, но для точки излома температурного
графикаtн.
;
– то же, но при расчетной температуре
наружного воздуха для вентиляции,tv.
Неизвестные значения температуры обратной воды после калориферов 2vдля I и III диапазонов определяют решением уравнений (2.35) и (2.37) методом последовательных приближений. Расчет температур сетевой воды для отопительных и повышенных графиков регулирования может быть выполнен с использованием таблиц и номограмм, приведенных в литературе [9, 10]. Расчет повышенных графиков регулирования для закрытых и открытых систем теплоснабжения может быть также выполнен на ЭВМ с использованием расчетных программ “RTGO” и “RTGS”, находящихся в папке Programm\Teplo\Gidravl\ сервера кафедры ТГВ. На рис 3.4 и 3.5 приведены повышенные графики соответственно для закрытых и открытых систем теплоснабжения.
2.6 Определение расходов сетевой воды.
Расчетный расход сетевой воды, кг/ч, для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:
а) на отопление
, (2.40)
б) на вентиляцию
, (2.41)
в) на горячее водоснабжение в открытых системах теплоснабжения:
среднечасовой
, (2.42)
максимальный
, (2.43)
г) на горячее водоснабжение в закрытых системах теплоснабжения:
среднечасовой, при параллельной схеме присоединения водоподогрева-
телей
, (2.44)
максимальный, при параллельной схеме присоединении водоподогрева-
телей
, (2.45)
среднечасовой, при двухступенчатых схемах присоединения водоподо-
гревателей
, (2.46)
максимальный, при двухступенчатых схемах присоединения водоподо-
гревателей
, (2.47)
В формулах (2.40 – 2.47) расчетные тепловые потоки приведены в Вт, теплоёмкость спринимается равной 4,198 кДж/(кгС).
Суммарные расчетные расходы сетевой воды, кг/ч, в двухтрубных тепловых сетях в открытых и закрытых системах теплоснабжения при качественном регулировании отпуска теплоты следует определять по формуле
(2.48)
Коэффициент k3,учитывающий долю среднечасового расхода воды на горячее водоснабжение при регулировании по нагрузке отопления, следует принимать по таблице 2.1.
При регулировании по совмещенной нагрузке отопления и горячего водоснабжения коэффициент k3 принимается равным нулю.
Таблица 2.1 – Значения коэффициента k3
Система теплоснабжения | Значение коэффициента k3 |
Открытая с тепловым потоком 100 и более МВт, | 0.6 |
менее 100 МВт | 0.8 |
Закрытая с тепловым потоком 100 и более МВт | 1.0 |
менее 100 МВт | 1.2 |
ПРИМЕЧАНИЕ. Для закрытых систем теплоснабжения при регулировании по нагрузке отопления и тепловом потоке менее 100 МВт при наличии баков аккумуляторов у потребителей коэффициент k3 следует принимать равным единице.
Для потребителей
при соотношении нагрузок
при отсутствии баков аккумуляторов, а
также с суммарным тепловым потоком 10
МВт и менее суммарный расчетный расход
воды следует определять по формуле
(2.49)
Расчетный расход
воды, кг/ч, в открытых двухтрубных водяных
тепловых сетях в неотопительный период,
,
равный максимальному расходу воды на
горячее водоснабжение в указанный
период,
,
следует определять по формуле
(2.50)
Максимальный расход воды на горячее водоснабжение, кг/ч, для открытых систем теплоснабжения может определяться также по формуле (2.43) при температуре холодной воды в неотопительный период.
Максимальный расход воды на горячее водоснабжение для закрытых систем при всех схемах присоединения водоподогревателей горячего водоснабжения в неотопительный период определяется по формуле (2.45).
Расход воды в обратном трубопроводе двухтрубных водяных тепловых сетей открытых систем теплоснабжения принимается равным в размере 10 % от расчетного расхода воды, определенного по формуле (2.43). Расчетный расход воды для определения диаметров подающих и циркуляционных трубопроводов систем горячего водоснабжения следует определять в соответствии с указаниями [3].
studfiles.net
Регулирование отпуска теплоты с горячей водой
Как было показано выше, отопительная и вентиляционная тепловые нагрузки однозначно зависят от температуры наружного воздуха Гн.в – поэтому необходимо регулировать отпуск теплоты в соответствии с изменениями нагрузки. Применяется преимущественно центральное регулирование, осуществляемое на тэц и дополняемое местными автоматическими регуляторами.При центральном регулировании возможно применять либо количественное регулирование, сводящееся к изменению расхода сетевой воды в подающей линии при неизменной ее температуре, либо качественное, при котором расход воды остается постоянным, а меняется ее температура.
Серьезным недостатком количественного регулирования является вертикальная разрегулировка отопительных систем, означающая неодинаковое перераспределение сетевой воды по этажам. Поэтому применяется обычно качественное регулирование, для которого должны быть рассчитаны температурные графики тепловой сети для отопительной нагрузки в зависимости от наружной темпера-туры н.в.
Температурный график для подающей и обратной линий характеризуется значениями расчетных температур в подающей и обратной линиях #J.C и при расчетной наружной температуре. Так, график 150— 70 °С означает, что при расчетной наружной температуре t%. B максимальная (расчетная) температура в подаю, щей линии составляет Сс= 150 и в обратной линии — с = 70 °С. Соответственно расчетная разность температуры ср = 150 — 70 = 80 °С. Нижняя расчетная температура температурного графика 70 °С определяется необходимостью подогрева водопроводной воды для нужд горячего водоснабжения до t% в = 60 °С, что диктуется санитарными нормами.
Верхняя расчетная температура определяет минимально допустимое давление воды в подающих линиях, исключающее вскипание воды, а следовательно, и требования к прочности, и может меняться в некотором диапазоне: 130, 150, 180, 200 °С. Повышенный температурный график (180, 200 °С) может потребоваться при присоединении абонентов по независимой схеме, что позволит во втором контуре сохранить обычный график 150 — 70 °С. Повышение расчетной температуры сетевой воды в подающей линии приводит к снижению расхода сетевой воды, что снижает затраты на тепловую сеть, но также снижает бытовые электростанции.
Температурный график тепловой сети в зависимости от 80-5-W-15-Z0-25 выработку электроэнергии на тепловом потреблении. Выбор температурного графика для системы теплоснабжения должен быть подтвержден технико-экономическим расчетом по минимуму приведенных затрат для тэц и тепловой сети.
Из этого соотношения видно, что отпуск теплоты меняется при изменении расхода сетевой воды или перепада температур.
При расчете температурных графиков применяется методика проф. Е. Я. Соколова, использующая безразмерные характеристики теплообменников системы отопления.
Так как по условиям подогрева воды для горячего водоснабжения до 60 °С температура сетевой воды в подающей линии не должна быть ниже 70— 75 °С, срезка температурного графика при 75 °С, что определяет также срезку и графика обратной температуры. На участке срезки расход сетевой воды снижается, так как QOT уменьшается, а 6с остается постоянным.
Описанный выше температурный график предназначен для отопительной системы. Между тем необходимо учитывать и теплообменники горячего водоснабжения. За основу принимается указанный выше температурный график для отопительной системы. Расход сетевой воды равен расходу воды на отопление (при двухступенчатой схеме присоединения подогревателей горячего водоснабжения). Для того чтобы обеспечить подогрев водопроводной воды в подогревателе второй ступени, температура в подающей линии должна превышать температуру на отопление. Тогда температура сетевой воды в подающей линии. Температура в обратной линии после подогревателя горячего водоснабжения первой ступени t0. Расчет значений ДА,.С и Atc.c ведется по так называемой «балансовой» нагрузке горячего водоснабжения Qr6=Qrcp, которая обеспечивает суточный баланс теплоты на отопление. при отсутствии .аккумуляторов горячей воды у абонентов I=1,2.
Поскольку в расчет вводится постоянная тепловая нагрузка горячего водоснабжения Qr6, то при постоянном расходе сетевой воды сумма является также постоянной для всех значений гн.в и равна.
platka.ru
4. Теплоносители и их параметры. Регулирование отпуска теплоты
4.1. В системах централизованного теплоснабжения для отопления, вентиляции и горячего водоснабжения жилых, общественных и производственных зданий в качестве теплоносителя следует, как правило, принимать воду. Следует также проверять возможность применения воды как теплоносителя для технологических процессов.
Применение для предприятий в качестве единого теплоносителя пара для технологических процессов, отопления, вентиляции и горячего водоснабжения допускается при технико-экономическом обосновании.
Пункт 4.2исключить.
4.3. Температура воды в системах горячего водоснабжения должна приниматься в соответствии со СНиП 2.04.01-85.
Пункт 4.4исключить.
4.5. Регулирование отпуска теплоты предусматривается: центральное – на источнике теплоты, групповое – в узлах регулирования или в ЦТП, индивидуальное в ИТП.
Для водяных тепловых сетей следует принимать, как правило, качественное регулирование отпуска теплоты по нагрузке отопления или по совмещенной нагрузке отопления и горячего водоснабжения согласно графику изменения температуры воды в зависимости от температуры наружного воздуха.
При обосновании допускается регулирование отпуска теплоты – количественное, а также качественно-количественное.
4.6. При центральном качественном регулировании в системах теплоснабжения с преобладающей (более 65%) жилищно-коммунальной нагрузкой следует принимать регулирование по совмещенной нагрузке отопления и горячего водоснабжения, а при тепловой нагрузке жилищно-коммунального сектора менее 65% от суммарной тепловой нагрузки и доле средней нагрузки горячего водоснабжения менее 15% от расчетной нагрузки отопления – регулирование по нагрузке отопления.
В обоих случаях центральное качественное регулирование отпуска теплоты ограничивается наименьшими температурами воды в подающем трубопроводе, необходимыми для подогрева воды, поступающей в системы горячего теплоснабжения потребителей:
для закрытых систем теплоснабжения – не менее 70°С;
для открытых систем теплоснабжения – не менее 60°С.
Примечание: При центральном качественном регулировании по совмещенной нагрузке отопления и горячего водоснабжения точка излома графика температур воды в подающем и обратном трубопроводах должна приниматься при температуре наружного воздуха, соответствующей точке излома графика регулирования по нагрузке отопления.
4.7. Для раздельных водяных тепловых сетей от одного источника теплоты к предприятиям и жилым районам допускается предусматривать разные графики температур воды:
для предприятий – по нагрузке отопления;
для жилых районов – по совмещенной нагрузке отопления и горячего водоснабжения.
4.8.При расчете графиков температур принимаются: начало и конец отопительного периода при температуре наружного воздуха8° C; усредненная расчетная температура внутреннего воздуха отапливаемых зданий для жилых районов 18°С, для зданий предприятий – 16°С.
4.9.В зданиях общественного и производственного назначения, для которых предусматривается снижение температуры воздуха в ночное и нерабочее время, следует обеспечивать регулирование температуры или расхода теплоносителя в тепловых пунктах.
Пункт 4.10 исключить.
studfiles.net
Регулирование отпуска теплоты – Энциклопедия по машиностроению XXL
Отопление в нащей стране осуществляется, как правило, подачей к потребителю нагретой воды, т. е. тепловые сети являются водяными. Использование воды в качестве теплоносителя в отличие от пара связано с возможностью регулирования отпуска теплоты изменением температуры теплоносителя, большей дальностью теплоснабжения, а также возможностью сохранения на ТЭЦ конденсата греющего пара. Применение воды вместо пара в тепловых сетях и отопительных приборах (радиаторах, трубах и т. д.) позволяет, кроме того, исключить шум при их работе и иметь относительно невысокие температуры греющих поверхностей, что повышает безопасность их эксплуатации и исключает разложение осевшей на них пыли, резко усиливающееся при температуре выше 80 С. [c.192]Тепловая сеть. Регулирование отпуска теплоты. Циркуляция воды в сети. Система централизованного теплоснабжения зданий (рис. 23.3) включает в себя [c.194]
Поддержание постоянной температуры в помещениях (регулирование отпуска теплоты на отопление) при изменяющейся температуре наружного воздуха и неизменной теплоотдающей поверхности отопительных приборов осуществляется обычно изменением температуры прямой воды в подающей линии. Эта температура изменяется примерно линейно в зависимости от температуры наружного воздуха. Такое регулирование отопительной нагрузки носит название качественного. Возможно также количественное регулирование изменением расхода сетевой воды, но осуществить его значительно сложнее. [c.194]
В паровых сетях осуществляется только местное регулирование отпуска теплоты. [c.328]
В водяных тепловых сетях основное регулирование отпуска теплоты осуществляется центрально следующими способами изменением температуры воды в подающем трубопроводе без регулирования расхода воды (качественное регулирование) [c.328]
РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ НА ОТОПЛЕНИЕ [c.331]
Центральное качественное регулирование отпуска теплоты на отопление широко применяется в городах при двухтрубных водяных тепловых сетях. Уравнения температурных графиков качественного регулиро- [c.331]
Регулирование отпуска теплоты на отопление местными пропусками применяется в двухтрубных водяных тепловых сетях в период высоких наружных температур при постоянной минимально допустимой температуре воды в подающем трубопроводе для отпуска теплоты на горячее водоснабжение. [c.332]
На рис. 4.23 рассмотрен случай регулирования отпуска теплоты на отопление, когда в период низких температур наружного воздуха предусмотрено качественное регулирование, а при высоких температурах наружного воздуха ( н.и) — регу лирование местными пропусками с постоянной температурой воды Tm=Toj. [c.332]
РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ НА ВЕНТИЛЯЦИЮ [c.332]
РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ НА ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ [c.333]
ЦЕНТРАЛЬНОЕ РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ С ОДНОТРУБНОЙ ТРАНЗИТНОЙ МАГИСТРАЛЬЮ И ДВУХТРУБНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТЬЮ [c.339]
Регулирование отпуска теплоты 328, 331, 335 Режимы сушки 199 Рентген 527 [c.540]
Методы регулирования отпуска теплоты. Системы отопления рассчитываются, как правило, на работу с неизменным расходом воды. Изменение тепловой производительности системы осуществляется изменением температуры воды. Аналогичный метод качественного регулирования принят и в системах централизованного теплоснабжения. Достоинством его является стабильность гидравлического режима тепловой сети, возможность по определенных условий работы без местных регуляторов, максимальная выработка электроэнергии на базе теплового потребления на ТЭЦ. При регулировании отпуска теплоты по отопительному температурному графику температура сетевой воды дол й№а изменяться от 150 С (при расчетной наружной температуре) до 49°С (при наружной температуре 8 С, соответствующей началу и окончанию отопительного сезона). [c.21]
Поэтому имеется большое разнообразие в схемах и аппаратуре автоматического регулирования отпуска теплоты на отопление у потребителей. [c.23]
Для осуществления оптимальных принципов и режимов регулирования отпуска теплоты на отопление, а также для повышения надежности и эффективности автоматизированных систем теплоснабжения необходимо разработать новые автоматические регуляторы на базе микропроцессорной техники, способные помимо решения перечисленных выше задач выполнять следующее [c.49]
Основная идея описанной схемы состоит в том, что она позволяет осуществить совместное регулирование отпуска теплоты на отопление и горячее водоснабжение. При этом переменная тепловая нагрузка горячего водоснабжения покрывается без установки аккумуляторов горячей воды — за счет изменения отпуска теплоты на отопление. Так, при росте нагрузки горячего водоснабжения регулятор температуры увеличивает пропуск воды через вторую ступень подогрева водопроводной воды, в результате чего температура сетевой воды перед элеватором сни- [c.106]
Регулирование отпуска теплоты с горячей водой [c.107]
На отопительных ТЭЦ, предназначенных Для теплоснабжения городов, устанавливают теплофикационные турбины с двумя отопительными отборами, из которых верхний обычно является регулируемым. На рис. 8.10 представлена схема турбины Т-100-130 с сетевой подогревательной установкой. Турбоустановка Т-100-130 обеспечивает двухступенчатый подогрев сетевой воды паром из двух теплофикационных отборов. Двухступенчатый подогрев сетевой воды увеличивает удельную выработку электроэнергии на тепловом потреблении, что окупает удорожание турбины из-за устройства двух отборов. Регулирующими органами являются две поворотные диафрагмы, установленные в ЦНД. В настоящее время турбинные заводы переходят от регулирования давления в теплофикационном отборе (в верхнем) к регулированию отпуска теплоты путем поддержания заданной температуры или разности температур сетевой воды. [c.110]
Качественное регулирование отпуска теплоты 108, 109 Кинематический параметр золоуловителя 253, 254 Класс стали трубопровода 197, 198 Классы стали в энергетике 33, 50 Количественное регулирование отпуска теплоты 107 Комбинированное производство электроэнергии и теплоты см. Теплоэлектроцентраль Комплексная оптимизация характеристик энергоблока [c.322]
РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ НА ГТУ-ТЭЦ [c.453]
Регулирование отпуска теплоты наиболее актуально для отопительных ГТУ-ТЭЦ, когда приходится решать одну из двух задач [c.453]
Как видно из рис. 10.22, этот метод регулирования вполне приемлем. Он позволяет при небольших капитальных вложениях получить надежную схему регулирования отпуска теплоты потребителю. Наряду с байпасированием газов данный метод наиболее приемлем в действующих установках. [c.460]
Каковы технические решения регулирования отпуска теплоты на ГТУ-ТЭЦ и их преимущества [c.487]
Тепловые пункты (ИТП и ЦТП) оснащаются подогревателями горячего водоснабжения, приборами авторегулирования для поддержания заданных параметров теплоносителя, приборами контроля и учета теплоты, насосами горячего водоснабжения, установками по подготовке воды, а также устройствами для регулирования отпуска теплоты. [c.230]
МЕТОДЫ РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ СИСТЕМАМИ ТЕПЛОСНАБЖЕНИЯ [c.432]
Получают расчетные зависимости регулирования отпуска теплоты для открытой системы горячего водоснабжения (см. рис. 6.4). В открытых системах горячего водоснабжения к потребителям поступает смесь воды из подающей трубы тепловой сети с температурой , [см. (6.107) и (6.108)] и воды из обратной трубы с температурой Тд2, [см. [c.436]
Расположение газомазутных пиковых котельных в районах тепло-потребления позволило рассматривать их совместную работу с АТЭЦ по последовательной схеме соединения, которая обладает двумя основными преимуществами по сравнению с параллельной схемой во-первых, возможностью отпуска теплоты от АТЭЦ с более низкими параметрами отбираемого пара, что приводит к увеличению выработки электроэнергии по теплофикационному циклу во-вторых, возможностью работы АТЭЦ, тепловых сетей и пиковых котельных по условному температурному графику, понятие которого основано на принципе качественного регулирования отпуска теплоты. Количество теплоты от теплоисточника регулируется путем изменения температуры сетевой воды при постоянном ее расходе. При регулировании по условному температурному графику тепловая сеть рассчитывается на такой расход воды, который необходимо было бы подогревать до условной расчетной температуры в том случае. [c.118]
Применение двухступенчатой последовательной схемы особенно эффективно в случае, когда центральное регулирование отпуска теплоты (температурный график) рассчитано на совме-щеннзто нагрузку отопления и горячего водоснабжения. В этом случае расход сетевой воды на ввод может быть снижен в пределе до относительного расхода. [c.19]
В закрытых системах подогреватели горячего водоснабжения присоединяются к тепловой сети в основном по параллельной, смешанной и последовательной схемам, которые применяются как при зависимом, так и при независимом присоединении системы отопления. Применение той или иной схемы определяется отношением максимальной нагрузки горячего водоснабжения к расчетной отопления, применяемьш в районе температурным графиком центрального регулирования отпуска теплоты, принятой в абонентских теплопотребляющих установках системой авторегулирования. [c.20]
Для регулирования применяются в основном регуляторы гидравлического и электрического типов. Первые две задачи не вызывают каких-либо затруднений. Последняя задача, т.е. регулирование отпуска теплоты на отопление, является весьма сложной, поскольку регулирумемый параметр — температура отапливаемых помещений зависит от большого числа как внешних, так и внутренних факторов. Важнейшими из них являются [c.22]
НИИ и технические принхщпы регулирования отпуска теплоты, показывает, что реальный экономический эффект от их внедрения возможен только при автоматизатщи всей СЦТ в комплексе с увязкой автоматизации ее элементов. В противном случае реальный экономический эффект с народнохозяйственных позиций будет равен нулю [73] [c.40]
Изучая данные наблюдения параметров климата (за 25—50 лет) городов Литвы на ЭВМ, были получены корреляционные зависимости наружных температур и скоростей ветра. Эти зависимости указывают, что средняя скорость ветра за отопительный сезон ниже расчетной, принимаемой при проектировании системы отопления. При этом наблюдается явная тенденция уменьшения скорости ветра при понижении температуры. На основе анализа влияния ветра на теплопотери зданий и необходимо1х соответствующего изменения отпуска теплоты с учетом зависимости между температурой и средней скоростью ветра проведена коррекция температурного графика качественного регулирования отпуска теплоты. Такая коррекция по подсчетам [118] экономит 1,5—2% отпускаемой теплоты. [c.44]
Так, по данным фирмы Юнкере (ФРГ) [137], которая вьшус-кает все оборудование для регулирования отпуска теплоты от термостатического регулятора на отопительном приборе до сложнейшей оптимизирующей автоматики для котельной, экономия энергии в годовом размере составит 10-21%. [c.141]
Как показали проведенные экспериментальные исследования автоматизированных ЦТП [129], в зависимости от технологической схемы, метода регулирования отпуска теплоты и применяемых регу яторов экономия теплоты за счет автоматизации ЦТП может со1 тавлять 2-10% годового расхода теплоты на отопление. При этом минимальная экономия теплоты может быть достигнута только в период срезки температурного графика, а максимальная — за счет дополнительного учета бытовых тепловьщелений, программного снижения температуры воздуха в помещениях и коррекции температурного графика в течение всего отопительного сезона. [c.142]
Значительные суточные и сезонные колебания отопительной нагрузки заставляют устанавливать на ГТУ-ТЭЦ несколько ГТУ и пиковые источники теплоты. Для этой цели на ГТУ-ТЭЦ используются пиковые водогрейные котлы (ПВК) (а-гэц дожиганием топлива в среде выходных газов ГТУ и байпаси- [c.417]
Регулирование отпуска теплоты от КУ осуществляется либо байпасирова-нием части газового потока, приводящим к изменению расхода газов через теплообменные поверхности, либо впрыском воды за пароперегревателем. [c.293]
Методика регулирования отпуска теплоты в водяных тепловых сетях, одновременно обеспечивающих потребителей с разнородными видами теплопотреблення. [c.436]
mash-xxl.info
2.2. Регулирование отпуска теплоты в открытых системах теплоснабжения
В двухтрубных водяных тепловых сетях открытых систем теплоснабжения центральное качественное регулирование отпуска теплоты, как и в закрытых системах, осуществляют по нагрузке отопления или по совмещенной нагрузке отопления и горячего водоснабжения.
Если
тепловая нагрузка на жилищно-коммунальные
нужды составляет менее 65% суммарной
тепловой нагрузки, а ρср = Qhm/Qo,max
0,15, регулирование отпуска теплоты
принимают по нагрузке отопления. При
этом в тепловой сети поддерживается
отопительно-бытовой температурный
график, который строится на основе
решения формул (13) и (14). Для поддержания
температуры горячей воды th = 60оС
отопительный график срезается на уровне
60оС,
полученный график температур воды в
тепловой сети называется отопительно-бытовым.
Температура наружного воздуха,
соответствующая точке излома графика,
обозначается
. Точка излома
графика делит его на две части с различными
режимами регулирования: в диапазоне
температур наружного воздуха от
до tо осуществляется центральное качественное
регулирование отпуска теплоты, в
диапазоне температур от +8оС
до
осуществляется
местное регулирование всех видов
тепловых нагрузок.
Если тепловая нагрузка жилищно-коммунального сектора составляет 65% и более суммарной тепловой нагрузки и
ρср = Qhm/Qo,max 0,15, то регулирование отпуска теплоты осуществляют по совмещенной нагрузке отопления и горячего водоснабжения. При этом в тепловой сети поддерживается скорректированный температурный график. При регулировании отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения потребители системы отопления и горячего водоснабжения присоединяются к тепловым сетям по принципу связанной подачи теплоты.
Расчет
скорректированного температурного
графика заключается в определении
температуры воды в подающей и обратной
магистралях в диапазоне температур
наружного воздуха от +8°С до tн* , при которой температура воды в обратной
магистрали равна 60°С и по балансовой
нагрузке горячего водоснабжения,
;
=
1,1. При температуре воды в обратной
магистрали больше 60°С водоразбор на
горячее водоснабжение осуществляют
только из обратной линии тепловой сети,
и тогда в местную отопительную систему
поступает расчетный расход сетевой
воды Gо,max.
Это позволяет оставить регулирование
отпуска теплоты в интервале температур
наружного воздуха от tн* до tо по отопительно-бытовому температурному
графику.
При температурах наружного воздуха от +8°С до tн*, когда водоразбор на горячее водоснабжение осуществляют как из подающей, так и из обратной линий теплосети, поступление воды в систему отопления меньше расчетного расхода. В этом случае для удовлетворения отопительной нагрузки температура воды в подающем теплопроводе должна быть выше, чем это требуется по отопительно-бытовому графику. Температуру сетевой воды в подающем 1,n и обратном 2,n теплопроводах для скорректированного графика определяют по формулам:
1,n= ti + ; (28)
2,n = ti+ . (29)
Здесь
– относительный расход теплоты на
отопление, представляющий отношение
теплового потока на отопление при
нерасчетных условиях к максимальному
тепловому потоку:
;
–
относительный расход сетевой воды на
отопление, представляющий отношение
расхода сетевой воды на отопление при
расчетных условиях к максимальному
расходу воды,
.Относительный
расход сетевой воды на отопление
в
диапазоне температур наружного воздуха
+8°С – tн*,
когда
в систему
отопления поступает расход воды меньше
расчетного, определяют по формуле:
,
(30)
где .
Строятся графики: 1,n = f(tн), 2,n = f(tн).
studfiles.net
