Регулировка клапана газового котла – Настройка, регулировка мощности газового котла

Регулировка газового клапана котла – Setafi

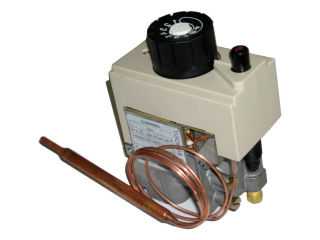

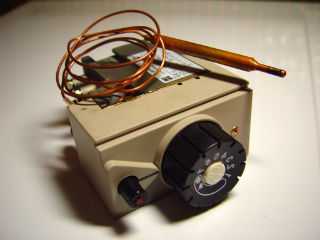

Если раньше регулировка котла происходила просто — повернул вентиль на горелке и увеличил или уменьшил напор газа, то современная автоматика делает все сама. Но и в ней случаются неполадки, требующие регулировки работы автоматики. Рассмотрим, как функционирует современный газовый котел.

Описание и функции газового котла

Содержание статьи

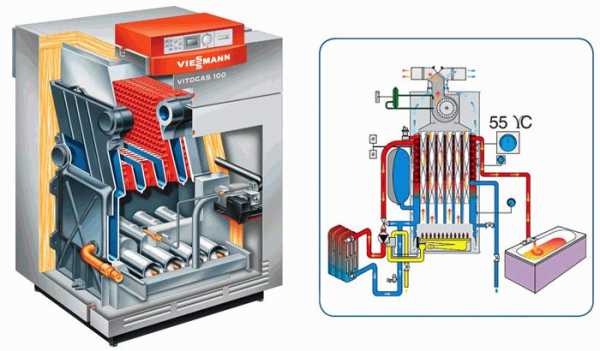

Простой отопитель состоит из камеры-теплообменника, горелки с газом и вентиляции. Работу всех этих систем контролирует автоматика.

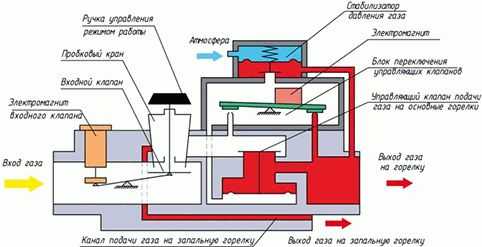

Устройство безопасности газовых котлов имеет многоступенчатую систему защиты:

1. При розжиге нужно не только повернуть рукоятку подачи газа, но и удерживать ее некоторое время до момента срабатывания электромагнитного клапана (6). Это предотвращает случайную утечку газа в устройстве.
2. Датчик обратной тяги (8) реагирует на поступление огня из горелки в помещение. Это может происходить при резких порывах ветра, забитом дымоходе и неисправности горелок. Благодаря этому контроллеру поступление газа при возникновении обратной тяги автоматически отключается и люди не могут отравиться угарным газом.
3. Датчик температуры (7) предохраняет котел от перегрева, включая газ по мере необходимости. Благодаря ему поддерживается температура в системе отопления на той отметке, которая задана пользователем.

Системы управления в газовых котлах бывают автономными или энергозависимыми. Вторые требуют подключения к электрической сети.

Регулировка газового котла

Если автоматика стала работать неправильно, возникли сбои в ее функционировании, то нужно найти причину и или отрегулировать систему контроля, или же заменить неисправные элементы.

ВАЖНО! Не оставляйте неисправности без внимания, даже если они возникают лишь изредка. Это может стоить жизни вам и вашим близким.

Рассмотрим самые популярные неполадки, которые можно устранить самостоятельно:

• «Котел осенью грел замечательно, а зимой в доме холодно». Это, по сути и не поломка, а всего лишь необходимость регулирования температуры нагрева. В корпусе любого газового котла есть терморегулятор. Он может выглядеть как вращающаяся рукоятка со шкалой, кнопочки с экраном температуры, шкала с ползунком на ней. Достаточно установить большее значение нагрева, как дома сразу станет теплее.
• «При розжиге не срабатывает электромагнитный клапан, сколько не дави на ручку». Самая распространенная поломка, требующая замены клапана.
• «Котел горит нормально, но через какое-то время раздается хлопок и все отключается». Как правило, здесь мы имеем дело со срабатыванием автоматики. А вот в чем причина «хлопка» придется выяснять. Лучше всего пригласить специалистов.

ВАЖНО! Не приклеивайте неисправный ЭМ-клапан и не заклинивайте его! Он отвечает за подачу газа, и если его зафиксировать, остальная автоматика окажется бесполезной. При погасании горелки или при обратной тяге, Вы рискуете просто задохнуться.

Заключение

В заключение следует напомнить, что все газовое оборудование — источник повышенной опасности. Не стоит раскручивать ничего в системе управления котла самостоятельно, вмешиваться в работу контроллеров, горелок и датчиков. Газ невидим и не ощутим, а его утечку обнаружить намного сложнее, чем неисправную проводку или подтекающие трубы водопровода. При необходимости установки, замены, ремонта или регулировки газового котла лучше пригласить специалистов.

setafi.com

Настройка газового котла: как отрегулировать своими руками?

C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая сложная, поскольку все инструкции по настройке агрегата в обязательном порядке указаны в технических документах. В нашей статье мы расскажем, на что обращать внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью.

1

Выбор газового оборудования – основные критерии

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

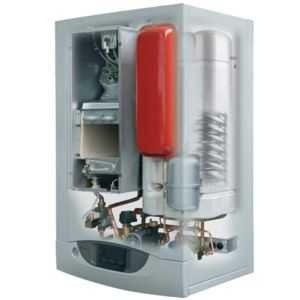

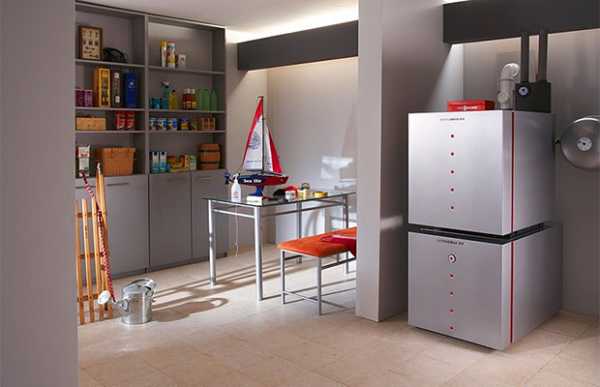

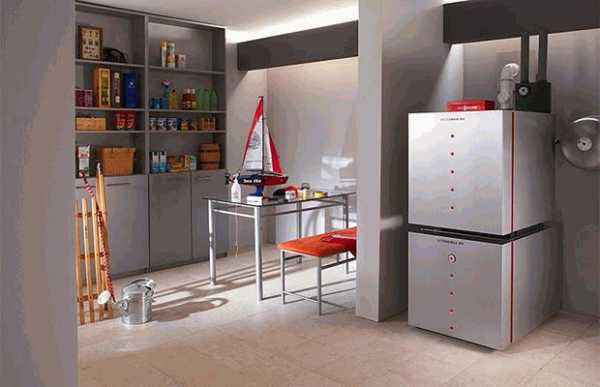

Для помещений площадью более 300 м2 лучше выбрать напольный котел

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

2

Безопасная работа котла – расчет его мощности

Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Тактование котла представляет собой ситуацию, когда котел включается самостоятельно слишком часто. Это происходит из-за слишком сильного увеличения температуры теплоносителя.

Современные модели можно настроить с помощью ЖК-дисплея

Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.

К каждому котлу прилагается своя инструкция, в которой подробно расписано, как это выполнить. Обычно на газовом клапане имеются специальные винты, отвечающие за интенсивность подача топлива. На современных моделях все настройки можно произвести прямо с ЖК-дисплея, что сделать еще проще и быстрее.

3

Регулирование температуры в комнатах – руководство по настройке

Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.

Настроив газовый котел, можно установить подходящую температуру в помещении

Есть некоторые ограничения при использовании термостатов. Например, данный прибор позволяет установить температурный режим лишь в одном помещении. Для устранения этого недостатка требуется устанавливать терморегулирующий вентиль в подающей трубе перед каждым радиатором отопления. Благодаря сужению или расширению рабочего вещества, расположенного внутри вентиля, происходит изменение площади поперечного сечения трубы. Такие вентили реагируют на малейшее измерение температуры, даже увеличение количества людей в комнате может привести к сужению рабочего вещества.

Выход из строя термостатов может стать причиной одновременного перекрытия всех радиаторов отопления. Это приведет к прекращению циркуляции теплоносителя в контуре обогревательного оборудования. Необходимо предварительно установить трубку-перемычку или байпас, чтобы избежать возникновения подобных проблем.

4

Автоматическая система отопления помещений – доверяй, но проверяй

Современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Это позволяет поддерживать температуру на определенном уровне даже во время длительного отсутствия хозяев. Данная настройка может быть использована лишь при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что в случае непредвиденных проблем, к примеру, аварийного отключения, вся система обогрева здания выйдет из строя.

Как показывает практика, может быть достаточно много причин для выключения котла:

• уменьшение напряжения в сети;
• отключение электричества;
• уменьшение сечения дымохода из-за образовавшегося там льда;
• уменьшение давление газа;
• угасание горелки в результате действия сильного ветра, попавшего в камеру сгорания.

Поэтому необходим регулярный контроль. В противном случае возможен выход системы из строя, что приведет к огромным финансовым расходам. Естественно, соседям потребуется объяснить, как правильно отрегулировать или настроить газовый котел в той или иной ситуации. Тогда можно рассчитывать, что за время вашего отсутствия ничего в доме не произойдет.

obustroen.ru

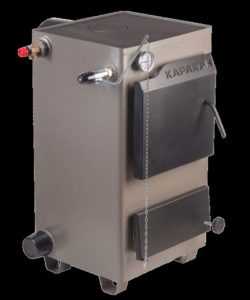

как настроить регулятор тяги для твердотопливных котлов, регулировка температуры, устранение проблем, инструкция с фото

Профессиональная настройка газового котла начинается ещё до покупки. Сначала определяется его мощность, необходимая для качественного обогрева дома. Ниже приведена инструкция, которая поможет правильно настроить агрегат своими руками, а также описаны особенности настройки регулятора тяги твердотопливного агрегата и других компонентов отопительной системы.

Настройка газового котла своими руками

Минимальная мощь вычисляется расчётом тепловой потери в единицу времени. Тепло уходит через оконные конструкции, стены и потолки, а также двери и вентиляционную систему. Ещё потери обусловлены разницей между температурными показателями внутри и снаружи помещения. Если осуществлено утепление дома по современным критериям сбережения энергии, то формула такова: 1 м² = 100 Вт.

Большинство современных котлов могут задавать максимальную мощь отопления и ГВС по отдельности: снижается уровень отопления, а в режиме ГВС котёл выдаёт наивысшую мощь. Такой контроль в основном имеется в сервисном меню. Его выполняют специалисты. По похожему принципу регулируется максимальное и минимальное давление газа. Она создаёт пределы мощности и отопления, а также ГВС. Такую настройку тоже выполняют только специалисты.

Следить за утечкой газа можно, контролируя пламя горелки.

Видео: как настроить газовыый котёл Electrolux

Контроль над температурными показателями

Прежде всего, покупается котёл с термостатом. Здесь управление мощностью горелки должно идти так, чтобы температурные показатели воды сохранялись стабильными. Этот термостат объединяется с температурным датчиком в комнате. Датчик на комфортную температуру, которая устраивает всех жильцов дома.

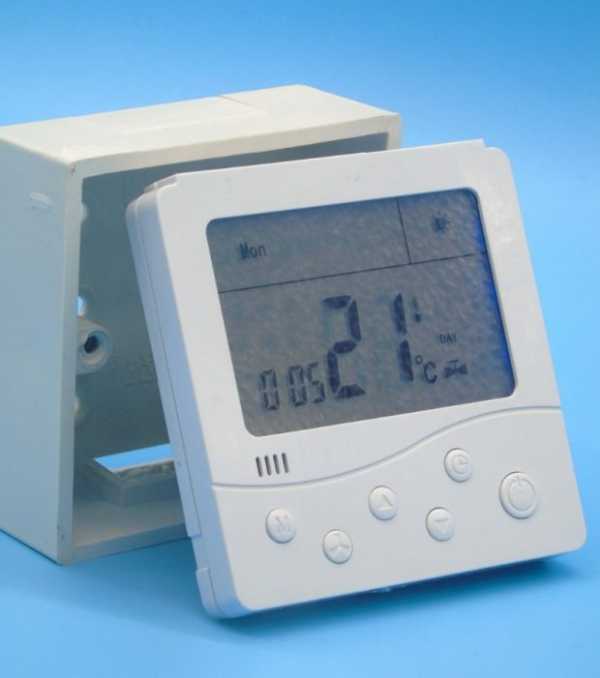

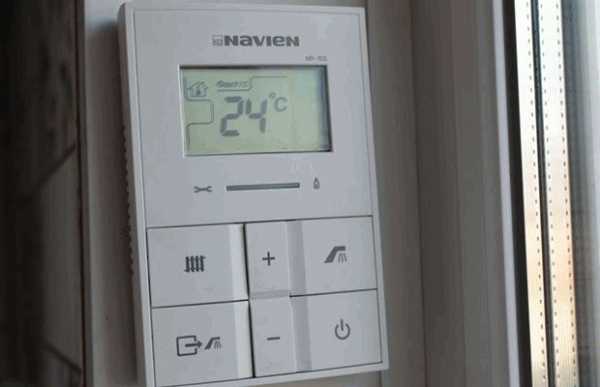

Термостат для газового котла

Нынешние термостаты способны улавливать разницу между внутренней и наружной температурой. Для этих целей ставятся два датчика: внутренний и внешний. Только такой контроль не управляет температурой в каждой комнате обособленно.

Это можно исправить монтажом специальных вентилей перед всеми батареями в подающей трубе. При этом тепловой носитель в котле должен иметь параметр не более 55

оС. И чем он ниже будет, тем возрастёт эффективность газового котла.

Как рассчитать КПД котла отопления на газе

Метод расчёта таков: сопоставляется тепловая энергия, ушедшая для нагрева теплового носителя, и фактический объём всего тепла, образованного при сжигании газа. В производственных условиях работает формула

η = (Q1/ Qri) 100%

Здесь Qri — совокупный объём тепловой энергии, образованной при сжигании газа.

Q1 — тепло, аккумулированное и применённое для отопления помещения.

Это формула не принимает во внимание потенциальные тепловые потери, отхождения в рабочих показателях системы и прочие факторы. С помощью расчётов получается средний КПД газового котла. Многие производители обозначают именно эти данные.

Обычно на месте оценивают погрешность вычисления т

ultra-term.ru

Настройка газового клапана

05 января 2017г.

Настройка газового клапана (производится в случае, если измеряемое давление не соответствует табличному значению или при переходе на другой тип газа)

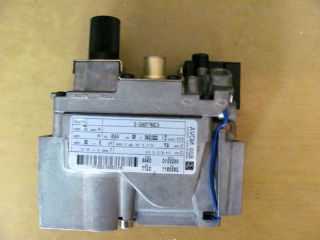

Газовый клапан SIGMA настройка

•  Выключить котёл кнопкой на панели управления котла.
• На 1 – 1,5 оборота отвернуть винт- заглушку штуцера «А» замера выходного давления газового клапана.
• Присоединить манометр к штуцеру «A».
• Снять защитный колпачок с регулировочных устройств катушки модуляции клапана.
• Включить котёл в режим «Трубочист».
•  После стабилизации давления (индикация мощности горелки = 100%) произвести замер и, при необходимости, поворотом гайки «С» произвести регулировку максимального давления газа (см.таблицу прилагаемую к котлу ).
•  Снять одну из клемм «Е» катушки модуляции, произвести замер и, при необходимости, поворотом винта «D» произвести регулировку минимального давления газа (см.таблицу).
•  Установить на прежнее место клемму катушки модуляции и проверить значение максимального давления газа.
•  Выключить котел.
•  Отсоединить манометр от штуцера «А».
• Завернуть винт-заглушку штуцера «А».

Установить и опломбировать защитный колпачок.

Примечание: при вращении гайки «С» придерживайте винт

Сопротивление обмоток газового клапана SIT 845 Sigma

master-vodoved.ru

Регулировка газового котла отопления – Лучшее отопление



Регулировка и настройка газовых котлов

Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных агрегатов постоянно, привычно и о нем не задумываешься до тех пор, пока температура в жилище или рабочем помещении внезапно не упадет. Проводимая время от времени регулировка и настройка газовых котлов позволит избежать аварий и поломок.

Что русскому хорошо, то европейцу – 20 мбар

В странах России и Европы магистральные нормы давления газа разнятся. За рубежом эта величина постоянна и определяется в 20 мбар. Однако держать одинаковый уровень отопления в России и летом, и зимой – утопия. Так, в теплое время года показатель снижается примерно до 13 мбар, а с приходом морозов в сети наблюдаются скачки давления и перебои с подачей газового топлива.

Забугорные производители газовых котлов не смогли закрыть глаза на климатические условия соседей и настраивают импортные котлы на определенные диапазоны чувствительности. Эта операция производится на заводе во время сборки механизма. Кроме того, создан специальный газовый клапан, позволяющий отрегулировать давление при необходимости. Изначально он задумывался как способ экономить расход топлива, но русские граждане пользуются им в качестве средства предотвращения аварийного отключения газового котла из-за падения давления в магистрали.

Основные действия по настройке и регулировке работы газового котла любой конфигурации обязан производить специально обученный человек. Но есть ряд операций, с которыми справится и потребитель тепловой энергии – например, в ожидании приезда мастера.

1. Проблема: завышенная мощность горелки. Описание: «пляшущее» пламя, коптящий дымоход. Решение: прикрыть газовый кран на опуске.
2. Проблема: малая тяга котла. Описание: воздух не поступает внутрь котла, переработанный газ не выходит наружу. Решение: прикрыть газовый кран на опуске, уменьшив тем самым мощность горелки.
3. Проблема: недостаток воздуха для поддержки горения. Описание: пламя желтого цвета, скопление сажи. Решение: уменьшить мощность горелки предложенным выше способом.
4. Проблема: завышенное газовое давление. Описание: сажа оседает на стенах дымохода и топки, растет расход газа. Решение: установить регулятор давления, прикрыть газовый кран.

К действиям, которые носят общее название регулировка и настройка газовых котлов, относятся также прогревание котла, открытие шибера дымохода, проверка автоматики безопасности, перевод стрелочного манометра, установленного на газопроводе.

Пуско-наладочные работы газового котла немыслимы без проведения анализа отработанных и идущих на подачу газовых потоков. Настройка не может считаться выполненной, если не найден оптимальный баланс воздуха и газа. Кому хочется платить за топливо, бесследно улетающее в атмосферу? Кого обогреет неэффективное тепло? Есть ли граждане, заинтересованные в намеренном снижении срока службы отопительного прибора?

Дабы отвлечь от своего дома или офиса аварию, нужно сделать регулировочные работы рутинным делом. Взять за правило: раз в определенный период производить тщательный комплексный осмотр газового котла, его деталей и комплектующих. Максимально достижимый КПД котла будет поддерживаться при приемлемом качестве работы устройства. Во время настройки настенного или напольного отопительного котла следует убедиться, что в помещении топочной не требуется дополнительная теплоизоляция, и что потери тепла, неизбежные при работе котла, находятся на допустимом уровне.

Регулировка и настройка газовых котлов – сервис котлов в Теплоком-М

Регулировка и настройка газовых котлов Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных

Источник: www.teplocom-m.ru



Газовые котлы — особенности настройки, обслуживания и т.д.

Предлагаю в этой теме обсудить тонкости настройки современных котлов, оптимальные режимы работы, а также другие вопросы по теме.

Чтобы снизить тактование котла и обеспечить комфортное поддержание заданной температуры воздуха в помещении рекомендуется подключить комнатный термостат. Если во время нагрева котел отключается не по команде термостата, а по команде котла рекомендуется понизить мощность, если в котле предусмотрено — с помощью соответствующего резистора на плате.

А теперь вопросы:

1. Какой режим работы котла является предпочтительным — непрерывный или прерывистый?
2. Постциркуляция насоса по умолчанию 3 мин., нужно ли делать больше и почему?

Есть такое утверждение «При этом тепловая мощность двухконтурных газовых котлов часто завышается для обеспечения комфортного ГВС, что обусловливает их эксплуатацию в циклическом режиме. И ни у традиционных, ни у конденсационных аппаратов до сих пор не наблюдалось износа вентиляторов, запальников, приборов контроля или теплообменников. Более того, при циклической работе вентиляторы нагружаются меньше (с учетом полного времени их использования). Современные газовые настенные котлы отличаются очень надежным зажиганием, а выход их горелок на работу в оптимальном режиме занимает несколько мгновений. Повышение эмиссии вредных веществ в атмосферу при пусках также незначительно и не может служить аргументом в пользу расширения диапазона модуляции.»

Чтобы снизить тактование котла и обеспечить комфортное поддержание заданной температуры

Правильно подбирать котел,грамотно делать систему отопления,если в силу объективных причин не получается — ставить гидроразделитель,имхо.

Правильно подбирать котел

Вы имеете ввиду мощность? На гвс надо 20-24 кВт, на отопление 10-15 и как выбирать?

грамотно делать систему отопления

Расчет мощности радиаторов исходя из теплопотерь помещения — это понятно, но тема немного про другое.

Вы имеете ввиду мощность? На гвс надо 20-24 кВт, на отопление 10-15 и как выбирать?

По наибольшему составляющему- 24 квт.

1. Постциркуляция насоса по умолчанию 3 мин., нужно ли делать больше и почему?

У мну насос в системе отопления = постоянка на отоплении, отлично перемешивает и циркуляция нормуль с поддержкой температуры.

На ГВС — около полминуты, но это задано производителем.

1. Какой режим работы котла является предпочтительным — непрерывный или прерывистый?

Зависит от схемы распределения — у мну два контура отопления с регулируемыми кранами, оба трубного типа, только в конце батареи. Обогрев за счет отвода тепла от труб двухдюймовых, раньше котел аогв стоял, переделал и хорошенько помыл.

обеспечить комфортное поддержание заданной температуры воздуха в помещении рекомендуется подключить комнатный термостат.

Нормальный вариант, а то получим разную температуру в разных комнатах. На каждый радиатор отдельный термостат и смело отрегулируй в каждой комнате. Всё равно насос циркуляционный должен работать постоянно — и на котле выставлена температура выше температуры комфорта в любой из комнат.

По наибольшему составляющему- 24 квт.

И получаем такт котла.

Из моих собственных наблюдений и экспериментов, я могу сказать почему часто встречается тактование котла: Дело в том,что сейчас все стараются делать систему из тонких труб, уменьшая при этом количество воды в СО. Это снижает теплоёмкость СО. А в сочетании с современными радиаторами — панельные, алюминиевые, биметаллические, которые рассеивают тепло практически мгновенно (в сравнении с чугуном), приводит к тому, что системе нет где накапливать тепло, она его всё время отдаёт. А если дом не утеплён, то этот процесс идёт на много быстрее. По этому нагревая воду котёл отрубается, но насос продолжает гнать воду по системе, и уже на следующем кругу, вода уже приходит холоднее, котёл врубается — такт. Термостат может слегка сгладить ситуацию, но если дом не утеплён, или комнаты отдают тепло не равномерно, то от термостата больше дискомфорта.

Яркий пример:Был дом со старой гравитационкой и чугунными трубами, 4 комнаты, в среднем по17 м/кв. В доме поменяли котёл на Аристон UNO 24КВт, подключив его к старой СО. При этом не было даже намёка на тактование, хотя мощность котла для такой площади слегка завышена.

Ещё через год к дому достроили веранду 2 х 12м и перестроили кухню (32м/кв). Одновременно переделали всю систему отопления, выкинув старые железные трубы и 4 чугунных радиатора. Поставили однотрубную систему трубой 32мм и современные панельные радиаторы. Вроде кажется, что площадь увеличили, поставили современные комплектующие, да только вот после этого котёл начал тактовать.

Газовые котлы – особенности настройки, обслуживания и т

Предлагаю в этой теме обсудить тонкости настройки современных котлов, оптимальные режимы работы, а также другие вопросы по теме. Чтобы снизить тактование котла и обеспечить…- Форум Mastergrad

Источник: www.mastergrad.com



Как избежать сбоев в работе? Помогут правильная настройка газового котла и регулярное обслуживание

Частное строительство набирает силу, а вместе с ним растет спрос на современное оборудование теплоснабжения, бесперебойно обеспечивающее потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

Газовый котел — центральное звено системы газового теплоснабжения, созданной для таких целей. Являясь одним из самых экономичных устройств, он, тем не менее нуждается в правильной его настройке, обеспечивающей надлежащий расход топлива и надежность его работы.

Подбор и настройка оборудования

Вопросы эксплуатации системы теплоснабжения частного дома, в отличие от централизованных систем, целиком ложатся на ее владельцев. И одной из задач, которые приходится решать — это вопрос правильного подбора газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода.

Среднее же значение потребляемой мощности котла на квадратный метр отапливаемого помещения (при высоте потолков до 3 метров) составляет около 100 ватт.

Также практика показывает, что установка котла или горелки слишком высокой мощности может создавать множество проблем, связанных с перерасходом газа, трудностью подбора температуры в отапливаемых помещениях и надежностью работы системы.

После подбора и установки системы теплоснабжения, а также при каждом ее запуске проводятся следующие регулировки:

1. Полный прогрев котла.
2. Полное открытие шибера дымохода.
3. Выставление пламени горелки на максимальную мощность (пламя при этом должно состоять из синего и желтого сегментов).
4. Перекрытие крана подачи газа на опуске для удаления желтого сегмента пламени.
5. Проверка автоматики безопасности и рабочих режимов котла.

Важно! Настройка правильного цвета пламени газовой горелки имеет ключевое значение для полного сгорания газа без образования сажи, оседающей на стенках топки и дымохода, снижающей эффективность работы системы и увеличивающей расход газового топлива.

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, ей может не хватать объема топки, притока воздуха через шиберы и от наддува. Горение пламени в этом случае становится малоуправляемым, и пламя горелки желтеет.

Неполное сгорание газового топлива вызывает закопчение топки и дымохода продуктами горения, а часть энергии рассеивается в окружающее пространство, повышая расход топлива.

Фото 1. Запорный кран помогает регулировать подачу газа в случае возникновения неполадок с котлом.

В этом случае мощность горелки можно уменьшить прикрытием крана подачи газа на опуске.

Однако, если мощность будет постоянно установлена на минимальное значение, это снизит эффективность работы и диапазон регулировок системы.

Справка! При выборе газовой горелки, помимо габаритов камеры сгорания и геометрии факела, важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа горелкой.

Высокое потребление газа

Причиной высокого расхода газа часто является неэффективная работа теплообменника котла. Теплоноситель, проходящий через теплообменник, несет с собой частицы окалины и солей, которые могут откладываться на внутренних стенках теплообменника, снижая его теплопроводность и увеличивая количество требуемого топлива для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом, исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае потребуется ручная чистка теплообменника или его промывка специальным составом.

Причиной высокого расхода газа также может стать его пониженная калорийность, вызванная недостаточной его осушкой газораспределяющей компанией. Норма низшей теплоты сгорания бытового газа должна составлять не менее 7600 ккал на один кубический метр, на практике же калорийность газа может снижаться до 4000 ккал.

Важно! При приобретении газового оборудования важно принимать в расчет состав и минимальное давление газа в конкретной системе газоснабжения, чтобы оборудование работало устойчиво.

Настройка газового котла: регулировка мощности, как отрегулировать давление, регулируем краном подачи газа

Экономичность расхода топлива газового котла обеспечивает его правильная настройка. Важно знать, как именно влияет изменение параметров на работу оборудования. Так, регулировка пламени имеет определяющее значение для сгорания газа без образования сажи. Мощность горелки можно отрегулировать запорным краном. Если отверстия подвода воздуха забиты, регулируем его подачу.

Источник: ogon.guru



Настройка газового котла

5. Настройки котлов

Газовый котёл — технически сложный агрегат, который почти наверняка потребует адаптации в систему отопления. Особенности настройки очень сильно различаются у разных видов техники: после монтажа нужно провести ряд регулировок: что-то «покрутить», переставить кое-какие перемычки или обойтись без перестановок: ряд моделей позволяет провести настройки с панели управления. Нюансов для разных моделей очень много, но останавливаться на них незачем.

Дело в том, что любой котёл может настраиваться только сертифицированным сервисным специалистом в зависимости от вида газа, особенностей системы и контуров, подключённого дополнительного оборудования, максимальной нужной мощности и целого ряда иных факторов. Ничего особенно сложного в этом нет, но это так называемый сервисный уровень доступа, и владелец корректировать что-то на этом уровне попросту не имеет права. Уровень жильцов — пользовательский: мелкие настройки, не влияющие на работоспособность системы. Очень часто в комплекте к котлам даже специально выдаётся две инструкции: одна по эксплуатации, вторая — для сервисных специалистов.

Впрочем, на одном моменте следует остановиться подробнее. Как было написано выше, «любимый размер» для многих пользователей — двухконтурный котёл максимальной мощностью примерно 24 кВт, так как этой мощности хватит для нагрева достаточного количества воды в проточном режиме. Все настенные и большинство котлов других типов имеют возможность автоматической модуляции: изменения мощности в некоторых пределах.

Для конвекционных котлов наиболее характерен диапазон модуляции от 25- 45 до 100%, то есть такой котёл может устойчиво работать, выдавая мощность в 10 и менее киловатт. То же самое и с конвекционными котлами, но у них диапазон модуляции шире, встречаются модели с нижней границей в 9-10%. При меньшей постоянно требуемой мощности нагрев прекратится, котёл «подождёт» остывания теплоносителя и снова включится.

Обычно рекомендуется подбирать котёл исходя из мощности, необходимой для отопления, с небольшим запасом (10-15%). Эта мощность рассчитывается из размеров и особенностей отапливаемого строения, в первом приближении — 1 кВт на 10 м2, но многие пользователи берут двухконтурные котлы не только для отопления, но и для простои организации ГВС. Понятно, что для отопления небольших помещений 24 кВт может оказаться много, но ставить котёл меньшей мощности — значит проиграть в производительности ГВС. К слову, двухконтурные котлы мощностью менее 18 кВт встречаются реже, хотя последнее время ряд производителей планирует выпускать и такие модели в ближайшем будущем.

Многие современные котлы допускают регулировку максимальной мощности отопления и ГВС раздельно. Точнее, уменьшают только мощность отопления, а при переходе в режим ГВС котёл будет выдавать полную мощность. Эта регулировка в большинстве случаев относится к сервисному уровню доступа, должна проводиться специалистами, но хотя бы знать о ней полезно. Немного похожая операция — регулировка максимального и минимального давления газа — это другое, она ограничивает мощность и отопления, и ГВС, проводится только специалистами.

Важно помнить, что любое ограничение мощности уменьшает и диапазон модуляции горелки, что может потребовать дополнительных настроек, которые тоже имеет право проводить только обученный обслуживающий персонал. Хотя, если речь идёт о совсем небольших помещениях, возможно, есть резон использовать и другие схемы: одноконтурный котёл с бойлером или отдельным нагревателем для ГВС. Все нюансы подбора котла в дом в рамках одной статьи перечислить невозможно, окончательное решение при выборе конкретной модели лучше всего принимать, посоветовавшись со специалистом.

Настройки котлов

Настройка газового котла 5. Настройки котлов Газовый котёл — технически сложный агрегат, который почти наверняка потребует адаптации в систему отопления. Особенности настройки очень сильно

Источник: www.agrovodcom.ru



Настройка газового котла – советы по выбору и регулировке оборудования

C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая сложная, поскольку все инструкции по настройке агрегата в обязательном порядке указаны в технических документах. В нашей статье мы расскажем, на что обращать внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью.

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Для помещений площадью более 300 м2 лучше выбрать напольный котел

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Тактование котла представляет собой ситуацию, когда котел включается самостоятельно слишком часто. Это происходит из-за слишком сильного увеличения температуры теплоносителя.

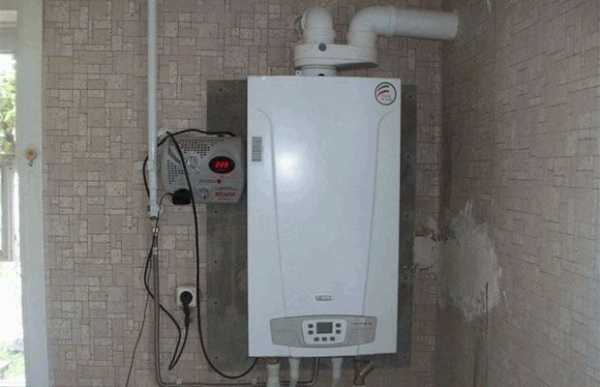

Современные модели можно настроить с помощью ЖК-дисплея

Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.

К каждому котлу прилагается своя инструкция, в которой подробно расписано, как это выполнить. Обычно на газовом клапане имеются специальные винты, отвечающие за интенсивность подача топлива. На современных моделях все настройки можно произвести прямо с ЖК-дисплея, что сделать еще проще и быстрее.

Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.

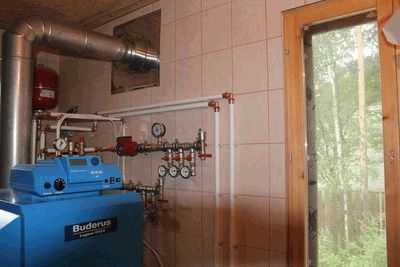

Настроив газовый котел, можно установить подходящую температуру в помещении

Есть некоторые ограничения при использовании термостатов. Например, данный прибор позволяет установить температурный режим лишь в одном помещении. Для устранения этого недостатка требуется устанавливать терморегулирующий вентиль в подающей трубе перед каждым радиатором отопления. Благодаря сужению или расширению рабочего вещества, расположенного внутри вентиля, происходит изменение площади поперечного сечения трубы. Такие вентили реагируют на малейшее измерение температуры, даже увеличение количества людей в комнате может привести к сужению рабочего вещества.

Выход из строя термостатов может стать причиной одновременного перекрытия всех радиаторов отопления. Это приведет к прекращению циркуляции теплоносителя в контуре обогревательного оборудования. Необходимо предварительно установить трубку-перемычку или байпас, чтобы избежать возникновения подобных проблем.

Современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Это позволяет поддерживать температуру на определенном уровне даже во время длительного отсутствия хозяев. Данная настройка может быть использована лишь при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что в случае непредвиденных проблем, к примеру, аварийного отключения, вся система обогрева здания выйдет из строя.

Как показывает практика, может быть достаточно много причин для выключения котла:

• уменьшение напряжения в сети;
• отключение электричества;
• уменьшение сечения дымохода из-за образовавшегося там льда;
• уменьшение давление газа;
• угасание горелки в результате действия сильного ветра, попавшего в камеру сгорания.

Поэтому необходим регулярный контроль. В противном случае возможен выход системы из строя, что приведет к огромным финансовым расходам. Естественно, соседям потребуется объяснить, как правильно отрегулировать или настроить газовый котел в той или иной ситуации. Тогда можно рассчитывать, что за время вашего отсутствия ничего в доме не произойдет.

Настройка газового котла: как отрегулировать своими руками?

Настройка газового котла – советы по выбору и регулировке оборудования C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая

Источник: obustroen.ru



lucheeotoplenie.ru

Устройство и принцип работы газового клапана |

Газовый клапан – это разновидность трубопроводной арматуры, которая выполняет такую функцию, как регулировка рабочей среды, а также распределения и перекрытия потока газопровода.

Без этого оборудования человеку пришлось бы очень туго в работе с трубопроводами, что занимаются транспортировкой газов, нефти и других подобных веществ.

Основная информация, характеристики и принцип работы

Устройство газового клапана должно соответствовать ГОСТу Российской Федерации 32028, согласному которому, конструкция выглядит следующим образом.

Главный рабочий элемент клапана – седло, это проходное отверстие, размещенное в середине корпуса, через которое движется поток рабочей среды, а также перекрывающий механизм. В зависимости от особенностей отдельно взятой модели, затвор может выполняться в виде поршня либо в форме диска.

Принцип работы устройства предельно простой: человек, посредством воздействия на рычаг управления (либо на электропривод, в случае автоматизированной конструкции), приводит затвор в возвратно-поступательное движение, вследствие которого он перекрывает проходное отверстие, что блокирует подачу газа.

Такой принцип работы обуславливает обширные сферы применения газовых клапанов: они используются как в разных областях промышленности, на газовых магистралях и заводах, так и в бытовом применении – устанавливаются на газовые, колонки, конвекторы, кухонные плиты, используются для газового котла и т.д.

Разумеется, специализированные профессиональные устройства и клапаны для бытового использования крайне отличаются друг от друга не только в особенностях конструкции, но и в цене, по которой их можно купить.

Так, обратный клапан для газовой колонки можно купить за каких-то 40 долларов, а вот качественное запорное устройство на газопровод стоит никак не меньше 300 долларов.

Виды и отличия

Основной классификацией, по которой происходит разделение устройств, представленных на сегодняшний день на рынке регулирующей арматуры, в том числе и для газового котла, является количество входов. Выделяют следующие группы:

• Клапаны двухходовые: это конструкции, обладающими двумя отверстиями – входным и выходным. Такие устройства используются исключительно для блокирования подачи, либо открытия потока рабочей среды трубопровода.
• Трехходовые механизмы оборудованы одним входным и двумя отверстиями на выход. Данная конструкция позволяет устройству выполнять не только запорно-регулирующую, но и перенаправляющую функцию.
• Четырехходовой газовый клапан – имеет 4 отверстия, из которых – 3 выпускных, и одно входное. Они, по сути, по функционалу идентичные трехходовым клапанам, однако наличие дополнительного выхода несколько расширяет их рабочий потенциал и сферу, где может быть использован четырехходовой клапан.

Также производится разделение по типу управления клапаном, в зависимости от этого выделяют две категории:

• Клапаны с ручным управлением запирающим элементом. Это простые механизмы, затвор которых приводится в движение посредством поворота управляющего колеса, либо рычага. Главной отличительным качеством устройств данного типа является достаточно высокая надежность и небольшая цена, по которой их можно купить.
• Электромагнитные клапаны. Наличие электрического привода дает возможность производить управление затвором в автоматическом режиме. В основном такие устройства используются в промышленных газопроводах, на теплосетях, и производственных линиях – то есть в местах, где необходим одновременный контроль над большим количеством регулирующих устройств.

Помимо этого электромагнитные газовые клапаны, в зависимости от положения затвора, которое он принимает в случае отключения электричества, можно разделить на три основные группы:

1. Нормально открытые конструкции. Такие устройства при отключении электроэнергии переходят в открытое положение, тем самым гарантируя рабочей среде свободную циркуляцию в трубопроводе.
2. Нормально закрытые. Без подачи электроэнергии затвор принимает закрытое положение и перекрывает поток газа в системе.
3. Универсальные клапаны. Такие клапаны, в ситуации, когда прервана подача электричества, остаются в том положении, в котором они находились до этого.

Также, в зависимости от функционального предназначения, выделяют ещё две вида газовых клапанов.

Например, обратный газовый клапан: устройства данного вида выполняют функцию защиты трубопровода от движения рабочей среды в обратном направлении. Конструкционные особенности  механизма, где задействован обратный клапан,  позволяют пропускать поток только в строго заданном направлении. Таков его принцип работы.

Обратный газовый клапан

Защита трубопроводов будет основным назначением такого механизма, как обратный клапан. Эти клапаны обычно устанавливается непосредственно возле газового оборудования: ёмкостей для хранения, перекачивающих насосов, колонок, газового котла и редукторов, поскольку обратный клапан таким образом предотвращает движение пламени в их сторону.

Газовый предохранительный клапан выполняет функции, схожие с теми, что возложены на обратный клапан. Это специальные защитные устройства, предотвращающие аварийную ситуацию вследствие резких перепадов давления в газотранспортной системе, в том числе и с наличием газового котла.

Эти клапаны выполняют автоматическое перекрытие подачи газа в случае, когда давление рабочей среды превысило, либо упало ниже заданного предела.

Конструкция предусматривает выброс в атмосферу создающего лишнее давление объема газа, после чего клапан закрывается и трубопровод продолжает работу в нормальном режиме функционирования.

Стоит упомянуть, что данный вид трубопроводной арматуры может быть существенно модифицирован.

Так, на предохранительный запорный клапан высокой ценовой категории обычно устанавливают термостат, измеритель загазованности воздуха, датчик давления рабочей среды, механизм для регулировки расхода газа. Конструктивные особенности механизма, будь то обычный или обратный клапан, зависят от его непосредственного назначения.

Обзор продукции популярных производителей и моделей

Теперь рассмотрим продукцию самых популярных компаний, которые занимаются производством такой продукции.

Dungs

Dungs – немецкая фирма, являющаяся одним из наиболее востребованных производителей регулирующей газопроводной арматуры.

Товары компании Dungs присутствуют на рынке России с 1999 года и за более чем 15 лет они завоевали славу качественных и надежных устройств, обладающих длительным периодом эксплуатации и отличными техническими характеристиками.

Газовый клапан Dungs

Единственным минусом, который можно отметить в сегодняшних реалиях, в результате сравнения клапанов Dungs и изделий китайских производителей, заполонивших рынок, является цена. Произведенное фирмой Dungs оборудование стоит на порядок дороже, однако, его качество несравнимо выше.

Наиболее технологичной разработкой компании Dungs в массовом сегменте является клапан Dungs DMV-D – это двухходовое устройство, которое, по сути, является соединением двух независимых клапанов в одном компактном корпусе.

Технические характеристики клапана позволяют ему работать с очень высоким давлением рабочей среды, доходящим до 500 мБар, при этом энергоэффективность этой конструкции от Dungs выше всяких похвал.

Цена, по которой можно купить оборудование из линейки DMV-D начинается с 250 долларов, и заканчивается в районе пяти тысяч, в зависимости от размера и конструкционных особенностей изделия.

Регулировка клапана (видео)

Sit Group

SIT – итальянский производитель, который начал свою работу в 1953 году и с тех пор прочно удерживает лидирующие позиции на рынке газового оборудования и поныне.

На сегодняшний день клапан Sit является наиболее востребованной регулирующей арматурой в среднем ценовом сегменте. Продукция фирмы получила всеобщее признание благодаря оптимальному соотношению цены и качества, которое удалось достичь инженерам компании.

Теперь рассмотрим наиболее популярные устройства под брендом Sit.

Клапан Sit 845 Sigma — по праву наиболее популярное и востребованное устройство из тех, что можно купить в бюджетной ценовой категории.

Газовый клапан 845 Sigma имеет двухходовую конструкцию, которая может устанавливаться на газопотребляющие приборы большинства распространенных производителей, подойдет она и для газового котла.

Этот 845-ый клапан оборудован электроприводом, поэтому для его функционирования необходимо постоянное напряжение в 220 вольт, в случае отсутствия которого запорный механизм клапана принимает закрытое положение.

Главными преимуществами 845 Sigma являются минимальный период включения клапана в работу и компактные размеры конструкции.

Данная модель позволяет производить регулировки граничного уровня давления газа на выходе. Монтаж устройства на трубопровод осуществляется посредством фланцевого соединения. Клапан для газового котла Sit 845 Sigma в размере 34” можно купить за 60 долларов.

Газовый клапан 845 Sigma

Клапан Sit 820 Nova – оптимальный вариант для газопотреблящих устройств, мощность которых не превышает 60 КВт.

Он производится в электроприводном варианте без модулятора мощности, при этом присутствует возможность автоматической регулировки, для осуществления которой необходимо наличие постоянно источника энергии.

Граничный уровень максимального давления на входе в клапан не должен превышать 60 мБар.

Оптимальная температура окружающей среды для нормальной работы от 0 до +70 градусов (предназначен для установки внутри отапливаемых помещений). Купить клапан Sit 820 Nova можно по цене от 55 до 130 долларов, в зависимости от размера.

Такой клапан представляет собой технически продвинутое устройство, оборудованное, помимо электропривода, ещё и термостатом, как, например, в газовом клапане 630 Eurosit.  Данный механизм предназначен для бытового использования, он может устанавливаться на газовые колонки, конвекторы, нагреватели воды быть в комплекте оборудования для газового котла, и др.

В качестве примера можно рассмотреть клапан 630 Eurosit. Регулировка газового клапана 630 Eurosit выполняется посредством специального колесика, которое имеет три режима работы: «MS» (выбор температуры), «зажигание», и «выключено». Также в клапане 630 Eurosit предусмотрена настройка максимального расхода газа, что является особенностью клапана 630 Eurosit.

Термостат, оснащенный специальной системой модуляции, предотвращает любые неполадки в работе клапана 630 Eurosit, и в случае превышения допустимой рабочей температуры полностью перекрывает поступление газа к основной горелке.

Монтаж  клапана 630 Eurosit происходит с использованием резьбовых соединений. Конструкционные особенности клапана позволяют ему работать с входным давлением газа на уровне 50 мБар.

При этом допустимая рабочая температура внешней среды составляет от 0 до 80 градусов. Клапан 630 Eurosit можно купить за 50 долларов, подразумевается деталь в размере 34 дюйма.

homebuild2.ru

регулировка газовых котлов – Видео

Опубликовано: меньше минуты назад

232 401 просмотр

Опубликовано: 6 часов назад

86 552 просмотра

Опубликовано: 3 часа назад

233 487 просмотров

Опубликовано: 3 часа назад

1 033 просмотра

Опубликовано: 56 минут назад

459 226 просмотров

Опубликовано: меньше минуты назад

167 592 просмотра

Опубликовано: меньше минуты назад

11 644 просмотра

Опубликовано: 3 часа назад

61 010 просмотров

Опубликовано: 4 часа назад

21 218 просмотров

Опубликовано: 1 час назад

59 318 просмотров

Опубликовано: меньше минуты назад

43 488 просмотров

Опубликовано: 5 часов назад

8 612 просмотров

Опубликовано: меньше минуты назад

70 843 просмотра

Опубликовано: 3 часа назад

404 441 просмотр

Опубликовано: 4 часа назад

17 471 просмотр

Опубликовано: меньше минуты назад

97 783 просмотра

Опубликовано: 1 час назад

19 516 просмотров

Опубликовано: 1 час назад

8 859 просмотров

Опубликовано: меньше минуты назад

11 210 просмотров

Опубликовано: 7 часов назад

32 469 просмотров

turprikol.com
