Самостоятельная регулировка реле насосной станции — Строим сами
Регулировка реле давления насосной станции необходима для нормальной работы системы и автоматического наполнения гидробака устройства.
Если реле давления установлено и отрегулировано правильно, то хозяева насосной станции избавляются от необходимости самостоятельно следить за наполнением бака. Это за них сделает реле давления.
Обычно реле идет в комплекте к насосной станции. Если же система, купленная вами, не имеет такого удобного устройства, его можно приобрести отдельно. Сделать это вы можете на http://www.ru.all.biz/rele-davleniya-bgg1066387. Здесь вы найдете большое число комплектующих для насосных станций отличного качества.
Итак, реле выполняет ту работу, которую не всегда удобно производить самостоятельно. Однако установит реле давления мало, необходимо его точно отрегулировать, учитывая индивидуальные особенности водопровода и потребности конкретной семьи.
Некорректная работа реле давления может вывести из строя всю систему насосной станции. Если принципы работы гидроаккумулятора и реле давления вам не знакомы, лучше доверить установку и регулировку профессионалам.
Если же вы все-таки решили самостоятельно установить реле для своего водопровода, стоит изучить его особенности работы и основные требования к установке и регулировке.
Самостоятельная регулировка реле давления
Итак, реле давления автоматически регулирует наполнение гидробака, своевременно включая и отключая подающее устройство.
У гидроаккумулятора также имеется своя задача. Он регулирует давление воды, которая подается в трубы водопровода. Комфортное давление воды, подаваемой в дом обеспечит вам нормальную работу водопроводной и канализационной системы.
Используя насос для повышения давления воды, вы можете отрегулировать до комфортного уровня давление, тем самым делая использование водопровода удобным.
Прежде чем устанавливать гидроаккумулятор и реле давления, их необходимо проверить. Проверка гидроаккумулятора необходима для определения первоначального давления в груше.
Это, как правило, 1,5 атм. Но не всегда давление, заданное производителем, сохраняется в процессе транспортировки, погрузки и разгрузки товара. Может случиться так, что воздух частично мог выйти из груши.

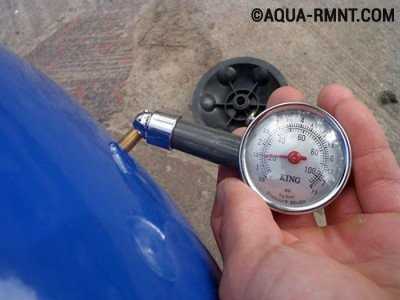

Использовать для определения давления внутри гидроаккумулятора можно обычный автомобильный манометр.
Важно определить оптимальное давление в гидронасосе. Большое давление заставит работать систему интенсивнее, что может привести к ее быстрому износу. Однако большое давление, в то же время, позволит вам создать напор воды в кранах как в городских квартирах.
Низкое давление делает эксплуатацию напорной станции бережной, но достаточного набора воды в кране может и не дать.

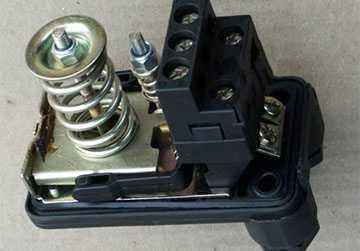

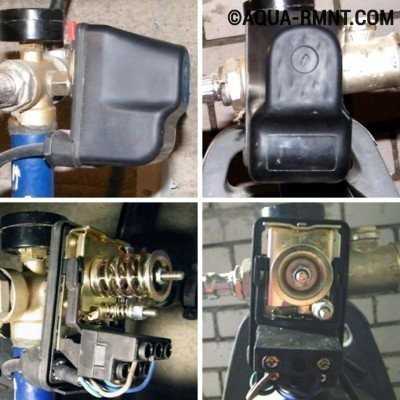

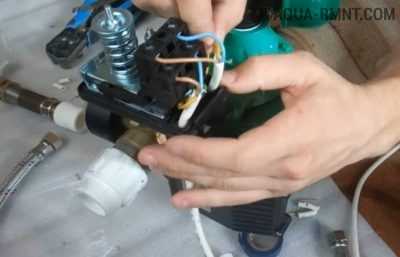

- Если снять крышку реле давления, вы увидите две пружины. Их называют большой и малой. Малая пружина отвечает за разницу давлений, если ее подкручивать.
- Большая пружина регулирует нижнее давление. Подкручивание этих пружин позволяет отрегулировать давление в гидроаккумуляторе.
- Подкручивая большую пружину, вы выставляете нижний порог давления. За точку отсчета принимают положение все той же большой пружины.
После того, как вы убедитесь, что давление воздуха в гидроаккумуляторе установлено на необходимом уровне, можно подключать его к системе.
Чтобы определить, какое давление оптимально, закляните в техническую инструкцию вашей напорной системы. Там производитель указывает оптимальную и предельно допустимую норму давления, которых и следует придерживаться при регулировке.
Как правило, в тех системах, что используются в частных хозяйствах, предельно допустимое давление воды не достигается. Разница между предельным и существующим давлением не слишком значительна, но позволяет не бояться за сохранность системы и проверять корректность ее работы реже.
Помните о том, что проверку давления внутри бака необходимо осуществлять при полностью выключенной системе, это диктуют элементарные правила безопасности.
Установленное реле давления позволит вам сделать обслуживание водяного насоса проще. Чтобы система работала без перебоев, давление в ней необходимо периодически проверять и, если нужно, подкачивать.
Специалисты рекомендуют делать это примерно раз в квартал. Но можно упростить данный процесс. Вам будет достаточно следить за показаниями включения и выключения на манометре реле, чтобы знать уровень давления.
Изменение значения отключения будет сигнализировать о том, что давление в баке снизилось и необходимо подкачать воздух. Пределы реле напрямую связаны с давлением воды и воздуха в баке.
Если у вас остались вопросы, загляните на наш строительный форум и задайте их там. Наши специалисты расскажут вам о тонкостях организации собственного водопровода и установки насосной станции на участке.
настройка с нуля, распространенные ошибки
Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.
Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее.
Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.
Содержание
- 1 Конструкция
- 2 Подготовка бака-накопителя
- 3 Настройка реле давления насосной станции
- 4 Настройка «с нуля»
- 5 Распространенные ошибки
- 5.1 Малая пружина перетянута
- 5.2 Давление Poff составляет более 80% от максимально допустимого для данной модели реле
- 5.3 Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
- 6 Особенности реле от некоторых производителей
- 7 Видео на тему
Конструкция
Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.
Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.
Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.
После подсоединения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, а та – на поршень, который подсоединен к контактной группе.
С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.
Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.
С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

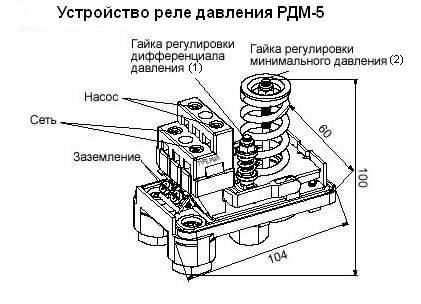

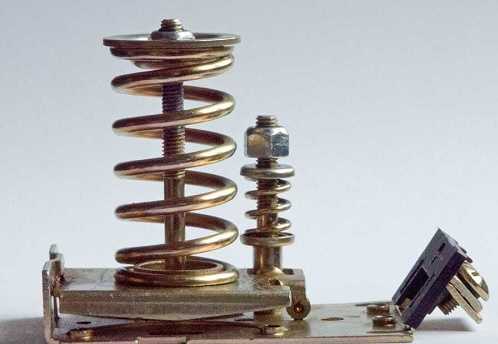

Устройство типового реле давления насосной станции
Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.
На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.
Однако, прежде чем это сделать, необходимо подготовить накопительный бак.
Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции. Насосная станция для колодца — разновидности и особенности, принцип работы устройства.
Что такое дренажный насос и в чем преимущества поплавковых вариантов, читайте тут.
Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.
Подготовка бака-накопителя
Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.
Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.
Давление воздуха в гидроаккумуляторе необходимо подобрать правильно, иначе система не будет работать в оптимальном режиме.
Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.
Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.
Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.
Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:
- 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
- 1,7 – 1,9 атм при объеме 50 – 100 л.
Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.
Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.
Настройка реле давления насосной станции
Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:
- Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
- Теперь следует включить насос, начав таким образом заполнение системы водой.
- Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
- Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
- Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
- Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
- После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.
Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.
Настройка «с нуля»
Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:
- Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
- Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
- Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
- Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
- Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.
Настройка реле давления
Распространенные ошибки
Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:
Малая пружина перетянута
Вследствие чего давление отключения превысило максимальный напор насоса.
В этом случае насос просто не будет отключаться.
Что необходимо сделать:
- подать питание на насос и запустить его;
- как только давление на манометре перестанет расти, станцию нужно выключить;
- открыв любой из кранов, слить небольшое количество воды;
- убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;
Теперь можно ставить крышку на место и включать насос.
Давление Poff составляет более 80% от максимально допустимого для данной модели реле
Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.
Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.
Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.
Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
При этом станция опять же не будет отключаться.
Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.
Особенности реле от некоторых производителей
Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.
Наиболее типичными являются:
- Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
- Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.
Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.
Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.
Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.
В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.
С технологией очистки воды от железа вы можете ознакомиться в этом материале.

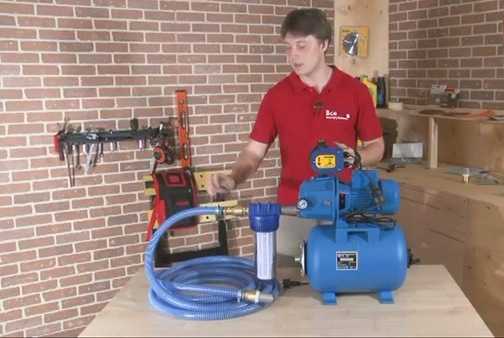

Видео на тему
ООО ДИЗАЙН ПРЕСТИЖ
8(495)744-67-74
www.rapidly.ru

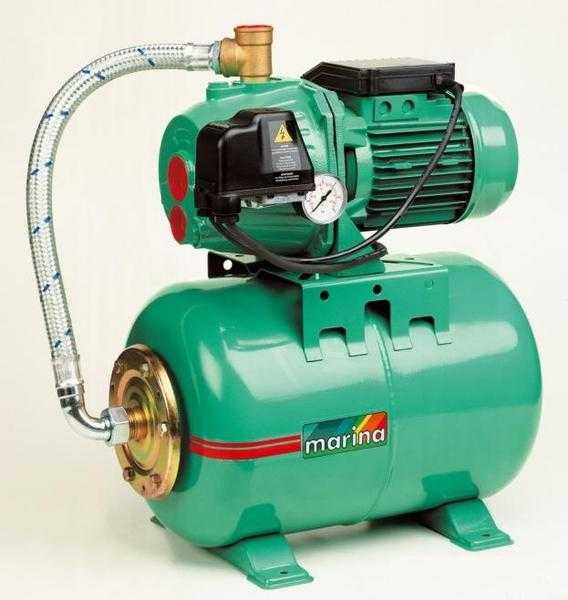

Неисправности насосной станции Marina Speroni

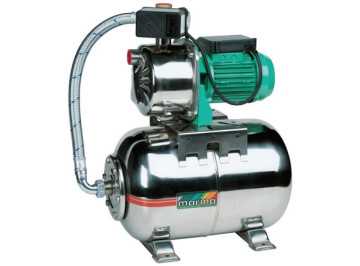

Насосные станции Marina Speroni различных серий предназначены для обеспечения бесперебойного водоснабжения дачи, сада, частного дома и т.п.
Чаще всего указанные изделия применяются:
- для организации полива и орошения цветочных и овощных садов, различных посадок и газонов;
- для работы со специальными садовыми оросителями;
- для отбора воды из различных источников: резервуаров, водных бассейнов, ручьёв, прудов, мест сбора дождевой воды и колодцев с использованием требуемых фильтров.
- Особенности эксплуатации и технические характеристики насосной станции Marina
Особенности эксплуатации и технические характеристики насосной станции Marina
Все станции снабжены тепловым реле, защищающим мотор от перегрева. В случае, когда температура превышает разрешённые предельные значения, насос отключается в автоматическом режиме.

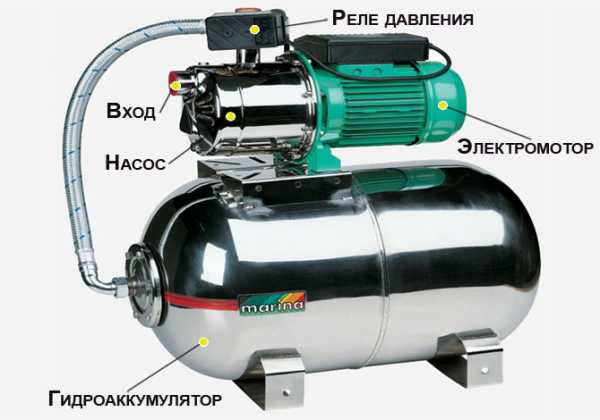

Все модели насосной станции Marina Speroni состоят из следующих основных элементов:
- электрошнур с вилкой;
- арматура соединительная;
- манометр;
- реле давления;
- гидроаккумулятор;
- поверхностный насос.
После того, как включается насос, вода заполняет систему в части от обратного клапана и вплоть до конечного потребителя. Когда забор воды потребителями завершён, давление воды в системе водоснабжения растёт до максимального значения, задаваемого настройками реле. После этого указанное реле отключает насос.
Новое открытие любого водоразборного крана приводит к началу поступления в него воды из гидроаккумулятора, где она находится под избыточным давлением. В процессе расходования воды давление в этой ёмкости падает до нижнего значения, также задаваемого настройками реле. После снижения давления реле формирует команду на включение насоса. Вода вновь начинает нагнетаться в гидроаккумулятор и подаваться потребителям.
В момент достижения предельного давления в аккумуляторе насос отключается и т.д. циклы повторяются до того момента, пока не прекратится забор воды потребителями. Аккумулятор, вбирая в себя определённый объём воды, играет роль демпфера гидроударов, которые гасятся в нём. Подобное техническое решение позволяет добиться экономии электроэнергии и не допускает перегрузки двигателя.
Собственно гидроаккумулятор имеет следующую конструкцию: стальной резервуар, имеющий внутреннее антикоррозийное покрытие и оснащённый сменной мембраной, которая изготавливается из пищевой резины, снабжённый пневмоклапаном для закачивания в него сжатого воздуха.
Категорически запрещено:
- разбирать и самостоятельно ремонтировать насос;
- эксплуатировать его без заземления;
- эксплуатировать без воды;
- допускать попадание во всасывающую магистраль воздуха.
Технические характеристики насосных станций Marina
| Модель насоса | Гидроаккумулятор (литров) | Объём max л/мин | Высота подъёма (м) max | Глубина всасывания (м) max | Мощность двигателя (Ватт) |
| САМ 100/25 | 25 | 70 | 32 | 9 | 1100 |
| САМ 100/РА | Нет | 70 | 50 | 9 | 1000 |
| САМ 80/22 | 22 | 60 | 28 | 8 | 800 |
| САМ 80/РА | Нет | 60 | 42 | 8 | 800 |
| САМ 40/22 | 22 | 60 | 28 | 8 | 800 |
| САМ 40/Р | Нет | 60 | 42 | 8 | 800 |

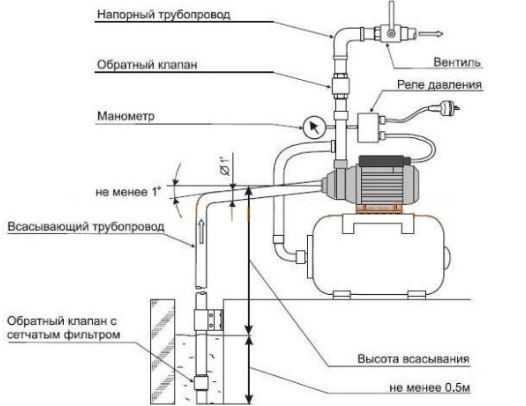

Монтаж насосной станции и требования обеспечения безопасной работы
Основным требованием, которое производитель предъявляет к монтажу станции, является выполнение всех электромонтажных работ квалифицированными электриками, имеющими соответствующие группы допуска. Выполнение указанные работы должны в строгом соответствии с требованиями ПТЭ и ПТБ.
Обязательным требованием является установка УЗО, рассчитанного на токи утечки в 30 mA.
Диаметр трубы, установленной на всасывающей магистрали станции, не должен быть менее диаметра отверстия входа. В тех случаях, когда высота всасывания равна 4 и более метрам, либо горизонтальный участок водопровода (всасывающая магистраль) превышает 20 метров, указанный диаметр должен превышать входной диаметр.
Выполняя монтаж всасывающей магистрали, следует контролировать, наличие угла наклона магистрали от насосной станции к водозабору в 1 и более градусов. Категорически недопустимы обратные углы.

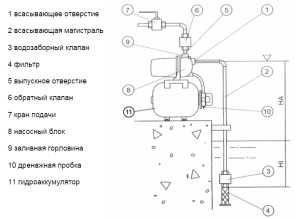

Монтаж выполняется в такой последовательности:
- Насос размещается максимально близко к источнику всасывания.
- Всасывающая труба, оборудованная обратным клапаном, стыкуется с торцевым входным отверстием. Для этого рекомендуется использовать специальный переходник, который в комплект поставки не входит и приобретается отдельно.
- Напорная магистраль стыкуется с верхним выходным отверстием насоса.
- Через заливное отверстие всасывающая магистраль и корпус самого насоса заполняются водой. Для этого отвинчивается, затем завинчивается специальная пробка на верхней части насоса.
- Выполняется проверка наличия напряжения в сети.
- Насос подключается к сети.
При монтаже насосных станций моделей, перечисленных в таблице выше, обязательно проконтролируйте, чтоб в гидроаккумуляторе под давлением 1,5-2 атмосферы был закачан воздух. Если давление меньше, то его следует подкачать через имеющийся пневмоклапан обычным автомобильным насосом. Давление в указанном устройстве требуется ежемесячно контролировать, предварительно слив для этого воду из напорной магистрали.
Основные неисправности насосных станций Marina и методы их устранения
Наиболее часто встречающимися неисправностями насосных станций Marina являются описанные ниже.
Несмотря на то, что насос вращается, в систему вода не поступает. Причиной возникновения такой ситуации могут являться:
- нарушение герметичности в трубопроводных магистралях;
- отсутствие в насосе или трубопроводе воды;
- обратный клапан функционирует некорректно.
Устранить неисправность можно, выполнив пошагово следующие действия: проверить наличие воды, при её отсутствии – долить через специальное отверстие или опустить всасывающий шланг (либо сам насос) глубже. При этом следует контролировать, чтобы расстояние от поверхности воды до насоса оставалось максимально разрешённым.
Если вода есть, то выполняется проверка обратного клапана. При его технической исправности осуществляется проверка герметичности трубопроводов (по стыкам) и устранение возможных нарушений последней.
В тех случаях, когда это не помогло вероятной причиной можно считать выход из строя насоса из-за попадания в него большого количества абразивов (песка, например). Здесь потребуется разобрать насос и поменять его крыльчатку либо корпус. В исключительных случаях потребуется замена насоса.
В районах, где напряжение в сети подвержено существенным перепадам, следует проверить его значение. Возможно, насос не работает из-за его сильного снижения.
Станция начала работать рывками. Излишне частые включения станции могут быть обусловлены повреждениями части гидробака, что не позволяет набрать заданное давление в нём. Устранить указанную причину можно следующим образом: нажать на ниппель, находящийся на тыльной стороне бака. Если из него пойдёт не воздух, а вода, следует заменить внутреннюю мембрану, имеющую механические повреждения.
Другой причиной может быть нарушение герметичности самого корпуса бака. Место пробоя следует найти и загерметизировать. В некоторых случаях проблема решается простой подкачкой воздуха до заданного значения давления (1,5 – 1,8 атм). Выполняется эта процедура через стандартный штуцер, имеющийся на изделии. Возможной причиной может быть и нарушение герметичности стыков водовода на всасывающем участке. Проверить и устранить нарушения герметичности.
Насос перестал включаться. Это происходит при отсутствии питания. Необходимо проверить целостность обмоток реле давления или зачистить подгоревшие контакты. Если двигатель сгорел, это легко понять по характерному запаху.

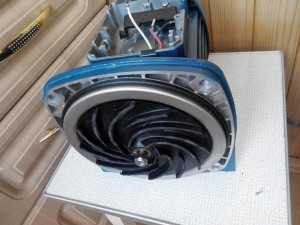

Включение насоса происходит, но крыльчатка не вращается. Причин две: либо она «приклеилась» к корпусу самого насоса, либо сломался конденсатор. Чаще всего такие неисправности возникают у станций, которые не работали длительное время.
Устранить можно так: несколько раз провернуть крыльчатку рукой, и насос запустится. При поломке конденсатора потребуется его замена.
Станция постоянно работает и не отключается. Это вызвано нарушениями в работе реле давления. Для устранения неисправности его следует отрегулировать. Этим целям служат размещённые на реле две пружинки: маленькая и большая. Технология регулировки описана в соответствующей инструкции.
При выполнении в полном объёме работ по профилактике и обслуживанию насосной станции вероятность возникновения неисправностей сводится к минимуму. Выявленные неисправности следует устранять оперативно и, желательно, силами профессиональных ремонтников. Это позволит вам в кратчайшие сроки обеспечить восстановление водоснабжения.
oskada.ru
как установить и настроить, инструкция со схемами, фото и видео » Аква-Ремонт
В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.
Назначение, устройство и принцип работы
Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.
Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.
Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

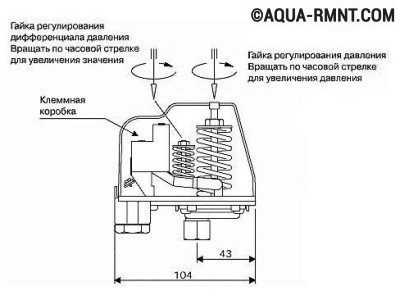

Схема реле давления воды
Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.
С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:
- Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
- Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
- Перепад давления (ΔР) — разница предыдущих двух показателей.
- Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.
Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.
Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.
Классификация реле
Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.
Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.
Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.
Механического типа
- Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
- Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.
Электронные
Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.
Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.
Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.
- Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
- Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.
Установка и подключение реле: инструкция
Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.
Электрическая часть
По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

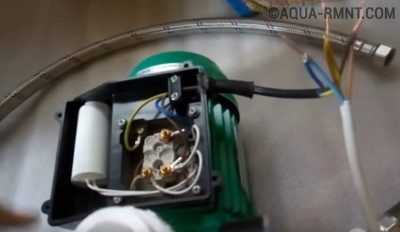

Провода нужно подсоединить к специальным клеммам
Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

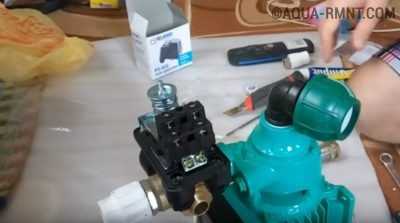

После подключения механической части нужно подключить электрику
Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.
Система, подключенная по такому принципу, будет работать в защищённом режиме
Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.
Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.
Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.
- От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
Реле давления подключается к двум системам: электрической и механической
- Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.
Внутри расположена клеммная колодка
- Подведите провода и зафиксируйте в клеммах.
Прижмите провода в клеммах
- Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

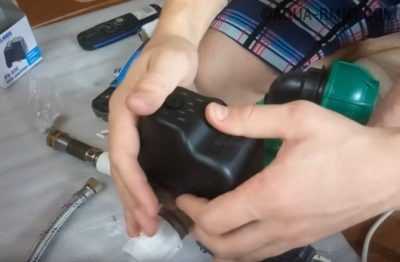

Закройте реле крышкой и зафиксируйте болтами
Видео: как установить контроллер давления
Проверка давления в системе водоснабжения с помощью манометра
Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.
Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.
Для настройки реле давления насоса лучше всего использовать механический манометр
Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.
При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.
Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».
После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.
Как правильно отрегулировать (с гидроаккумулятором)
Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.
Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины
После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.
К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.
После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:
- Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
- Открывают воду, чтобы полностью освободить систему от воды.
- Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
- Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
- После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
- Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.
Схема регулировки
Вот схема, которая подойдёт для большинства устройств:
Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор
Видео: как отрегулировать реле для насоса
Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.
aqua-rmnt.com
какие проблемы могут возникнуть и как их устранить
Ремонт насосной станции – это типовая операция, с помощью которой поддерживается эффективность функционирования источника автономного водоснабжения. То есть, подобной работой, рано или поздно, столкнется любой владелец колодца или скважины.
Поэтому каждый домовладелец, жилище которого оборудовано автономным водопроводом, должен овладеть хотя бы первичными навыками ремонта насосных станций.
Ремонт насосных станций
В данной статье мы рассмотрим диагностику типовых неисправностей и последующий за ней ремонт бытовых насосных станций. Причем все ремонтные работы, рассмотренные в этой статье, сможет выполнить любой человек, обладающий хотя бы зачаточными навыками слесарных работ.
Как работает насосная станция
Конструкция насосной станции состоит из трех узлов:
- Самого насоса (вибрационного или центробежного типа).
- Накопительной емкости (бака или аккумулятора).
- Реле управления (поплавкового типа или на датчике давления).
И все вышеупомянутые узлы взаимодействуют между собой следующим образом:
Насосная станция в работе
- Насос закачивает воду из скважины в бак или аккумулятор.
- Датчик давления включает насос при минимальном уровне воды в баке или аккумуляторе и отключает – при максимальном уровне. Причем в баке работает механический датчик поплавкового типа, а в гидроаккумуляторе с эластичной мембраной функционирует электронный датчик давления.
- Бак или аккумулятор принимает воду от насоса, накапливает ее и отдает потребителю. То есть, с внутренним водоводом связана именно эта часть насосной станции.
И, разумеется, поломки или сбои в работе хотя бы одного узла приведут к остановке работы всей станции. Ведь каждый элемент конструкции такого агрегата имеет равнозначное влияние на его функциональность.
Типовые поломки насосной станции
К типовым поломкам системы относятся следующие проблемы:
Замёрзшая вода разорвала корпус насосной станции
- Перебои с электроэнергией. Без нее не будет работать насос и некоторые датчики.
- Перебои с водой. Дебет некоторых скважин не позволяет станциям работать на полную мощность очень длительное время. Да и уровень воды в источнике может попросту уменьшиться, опустившись ниже торца трубы водозабора.
- Выход из строя реле давления или поплавкового клапана. В этом случае наос попросту не включается.
- Выход из строя насоса. В этом случае вода не поступает в бак.
- Разгерметизация бака или аккумулятора. В этом случае жидкость не поступает во внутренний водовод, а окружающее помещение будет, скорее всего, залито.
То есть, для поддержания станции в работоспособном состоянии нужно, как минимум, позаботиться о подводе электроэнергии и соответствии уровня воды в скважине глубине погружения заборной трубы. Ну а полный цикл обслуживания предполагает своевременный ремонт каждого узла станции.
Способы устранения типичных поломок
Для полноценного функционирования насосной станции нужно периодически осматривать и ремонтировать все узлы и механизмы данного агрегата. Причем профилактический осмотр проводится с конкретной периодичностью, а поломки случаются когда угодно.
Перед устранением поломки ее нужно еще и диагностировать, определив по косвенным признакам причину сбоя. И далее по тексту мы рассмотрим типовые косвенные признаки поломок и способы их устранения.
Сбой в работе подводящего трубопровода
Насос вращается, вода в систему не поступает – эта ситуация знакома многим владельцам автономных скважин. Причины подобного сбоя кроются в разгерметизации стыков трубопровода, выходе из строя обратного клапана или эжектора. Кроме того, подобные симптомы могут указывать на отсутствие воды в источнике или в рабочей камере насоса.
Устранение подобного сбоя происходит по следующей схеме:
Проверить уровень воды в скважине
- Во-первых, с помощью особого расширительного бака в насос, а точнее в его рабочую камеру, заливается вода. После чего станция запускается еще раз. Не помогло? Тогда переходим к следующей процедуре.
- Во-вторых, проверяется уровень воды в скважине. Если он ниже точки водозабора (торца заборной трубы), то вам придется нарастить заборный участок трубопровода или подождать пока вода не поднимется до статического уровня. Причина не в этом? Тогда переходим к следующему шагу.
- В-третьих, проверяется целостность трубопровода. То есть он извлекается из скважины и осматривается на предмет разрывов и прочих дефектов. Поврежденные участки заменяются новыми.
Кроме того, указанные проблемы могут быть спровоцированы и сбоями в работе электросети, когда насосу попросту не хватает напряжения для выхода на полную мощность. Поэтому перед всеми вышеуказанными манипуляциями просто проверьте вольтаж в розетке. И если там менее 170 Вольт, то проблема лежит на стороне энергетиков.
Сбой в работе гидробака (гидроаккумулятора)
При этой поломке насосная станция работает рывками. То есть, включается, закачивает воду в бак и выключается, спустя очень короткий промежуток времени. Причем подобный цикл повторяется и повторяется, провоцируя раздражение владельца агрегата.
Причина такого сбоя всего одна – разгерметизация гидроаккумулятора. То есть в накопителе лопнула мембрана или сам корпус аккумулятора дал течь. И диагностировать такую поломку можно очень просто: нажмите на ниппель накопителя – если из него пойдет вода, то лопнула мембрана, а если пойдет воздух, то проблемы где-то в корпусе.
Соответственно, мембрана заменяется новой (иногда вместе с гидроаккумулятором), корпус запаивается (в проблемном месте). А во внутреннюю полость накопителя закачивается воздух (через ниппель).
Сбой в работе насоса
Крутануть крыльчатку
Это самая серьезная поломка. Причем ее последствия могут выглядеть по-разному. Например, если насос не включается, то причиной подобного сбоя может быть и отсутствие электроэнергии в сети, и перегоревшие контакты, и сгоревший якорь. Поэтому вначале проверяем свет, включив лампочку, затем перебираем контакты в коробке подключения, а после этого переходим к якорю.
Ну а если насос включается, но при этом не вращается, то, скорее всего, сгорел конденсатор в системе пуска или крыльчатка центробежной системы прикипела к корпусу. Для устранения этой проблемы нужно всего лишь «крутануть» крыльчатку. И если агрегат заработает и продолжит функционировать и после включения/выключения, то проблема устранена. В ином случае нужно «перебрать» конденсаторы.
Сбой в работе реле давления
Эта проблема проявляется, когда насос работает постоянно и не выключается. И поскольку его работой управляет реле давления, то вся проблема заключается в неисправности или сбое в регулировке этого блока.
Неисправное реле заменяют новым, а расстроившееся – регулируют заново.
Причем регулировка реле давления осуществляется следующим образом:

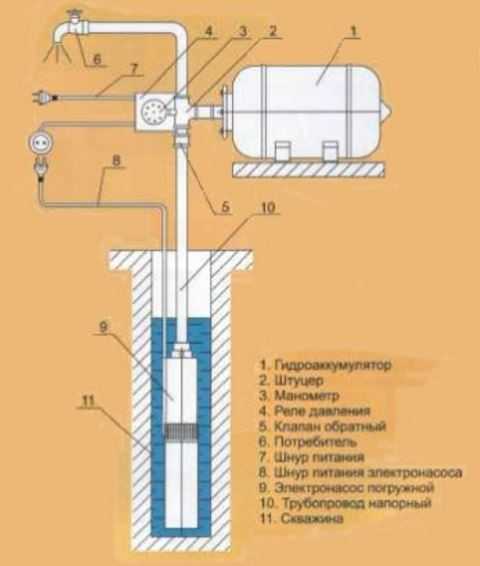

Схема насосоной станции
- Вскрывают корпус блока управления, открывая доступ к двум регулирующим пружинам – большой, с помощью которой выставляют нижнее давление, и маленькой, с помощью которой выставляют верхнее давление.
- Саму регулировку осуществляют поворотом натяжного винта или гайки. Соответственно, поворот по часовой стрелке увеличивает регулируемое значение, а против нее – уменьшает изменяемый параметр. И манипуляции с большой пружиной позволяют поднять или снизить минимальное давление в системе, а регулировка малой пружины изменяет разницу между минимальным и максимальным давлением.
Необходимо отметить, что все вышеуказанные манипуляции стоит проводить только опытным специалистам, и только при условии полного контроля давления на выходе из системы с помощью манометра, который страхует предохранительный клапан.
Причем нижнее давление недолжно быть меньше 1,5 атмосфер, а верхнее не должно быть больше 5,5-6 атмосфер. Иначе вы потеряете все сантехнические и бытовые приборы, подключенные к плохо отрегулированному трубопроводу.
canalizator-pro.ru
