Регулировка отопления – Регулировка отопления в частном доме

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Работы по регулировке отопления запорной арматурой

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора.

Один из способов регулировки системы отопления показан на видео:

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме.  Желательно для регулировки систем отопления обращаться за услугой к специалистам.

teplospec.com

Регулировка системы отопления частного дома

Регулировка системы отопления – подробности из практики

Без качественно выполненного монтажа отопительного оборудования невозможно создать условия для нахождения в здании в холодное время года. Каждый владелец частного дома должен иметь представление, как осуществляется регулировка системы отопления, иначе комфортные условия для отдыха и сна членов семьи обеспечить не удастся.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.

В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

• нагревательный котел;
• трубопровод;
• отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды.
Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.

Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Функционирование системы заключается в передвижении горячего теплоносителя по ней при помощи циркуляционного насоса. Вода сначала нагревается в котле, а затем распределяется по трубам, из которых поступает в радиаторы.

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы – водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными.
Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

Работы по регулировке отопления запорной арматурой

На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора.
После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: “Регулировочные краны для радиаторов отопления, установка вентиля “).

Один из способов регулировки системы отопления показан на видео:

Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних.
При наличии крана двойной регулировки есть возможность уменьшить проходное сечение. При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: “Потери и перепад давления в системе отопления – решаем проблему “). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме. Желательно для регулировки систем отопления обращаться за услугой к специалистам.

Оставляйте отзывы:

Как настроить систему отопления

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других. Чтобы избавиться от этой проблемы, производится балансировка системы отопления. Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Методы регулировки

Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:

• Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
• Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.

Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.

Автоматическая настройка температуры не избавляет от необходимости балансировать элементы контура отопления своими руками. Для регулировки используются следующие приспособления, являющиеся компонентами любой отопительной системы:

• Регуляторы расхода и давления теплоносителя;
• Балансировочные и перепускные клапаны.

Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры. Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.

Как отрегулировать давление

Настройка давления, которое увеличивается из-за расширения теплоносителя, осуществляется с помощью таких элементов системы:

• Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
• Манометры – с их помощью осуществляется визуальная проверка системы;
• Воздухоотводчики – выпускают избыток пара при закипании воды;
• Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
• Краны Маевского – предназначены для устранения воздушных пробок в трубах.

Важно! Давление в контуре отопления должно находиться в пределах 1-2 атмосфер.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов.
Смесители представляют собой кран с двумя или тремя рабочими позициями. К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.

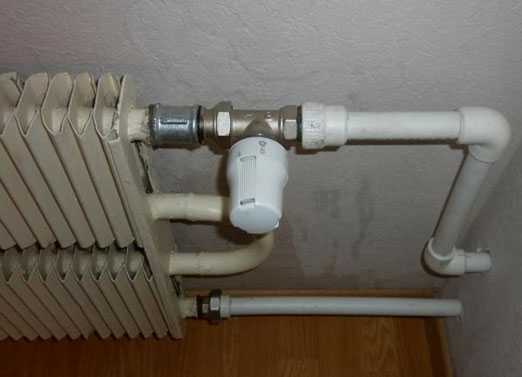

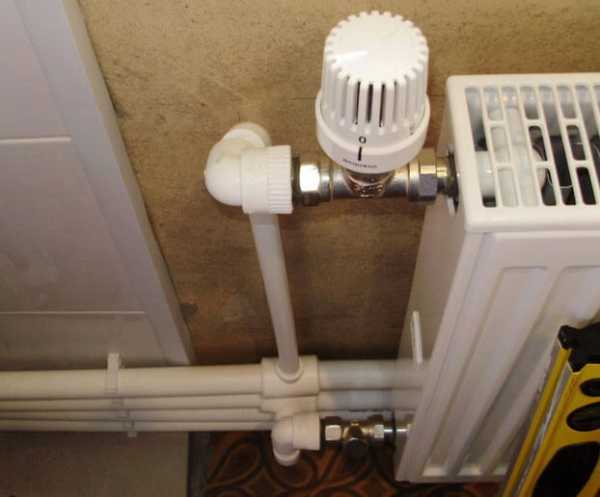

Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически. В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Важно! Отрегулировать давление с помощью терморегуляторов нельзя, так как они ограничивают поток воды только на одном участке системы, не влияя на ее общее состояние и прогрев остальных стояков.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Чтобы снизить температуру батареи, используется запорный кран, располагающийся на трубе подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры его придется постоянно дергать. Лучше установить автоматическую систему контроля или балансировочный кран, благодаря которому регулировка силы потока происходит более тонко.

(Пока оценок нет)

17 февраля 2012 г. в 16:06

Система отопления загородного дома: настраиваем самостоятельно

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом. Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно.

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую. При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает.

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

На данном этапе, зная, какой объём воды вмещает система отопления жилого дома, необходимо рассчитать требуемый объём расширительного бака (либо проверить эти параметры на соответствие). Поскольку информации в сети по данному вопросу более чем достаточно, буду краток. Как мы знаем, вода практически не сжимается, а при нагреве её объём увеличивается. Для того чтобы компенсировать температурное расширение воды и обеспечить поддержание стабильного давления в закрытой системе отопления, используют мембранный расширительный бак. Для того, чтобы бак исправно выполнял данную функцию, его объём должен быть правильно рассчитан. В самом простом случае объём расширительного бака принимают равным 10-12 % от объема воды в системе. Ниже на рисунке показана зависимость прироста объёма воды в зависимости от перепада температуры. Обычно для бытовых котлов максимально допустимая температура подогрева воды ограничивается 95 оС, в этом случае прирост будет менее 5 %.

Для моей системы отопления (295 литров) объём расширительного бака должен составлять 295 х (10-12)%=(29,5 — 35,4) литра.

На фото показан мой расширительный бак на 35 л, установленный впоследствии в вертикальном положении, подключённый по воде, снизу, трубой ¾ дюйма. С завода бак поставляется уже заправленный азотом (давление — 2 бар). В верхней части бака имеется штуцер, через который можно контролировать и корректировать давление. Как уже было сказано, общий объём моего мембранного бака составляет 35 литров. Но полезный (или рабочий) объём бака заметно меньше 35 литров. Почему так получается?

Если говорить кратко, в конструктивном отношении мембранный расширительный бак представляет собой герметическую ёмкость, поделённую эластичной перегородкой на две герметичных части. Одна часть через систему трубной подводки связана с системой отопления по принципу сообщающихся сосудов. В другую часть бака закачен газ под определённым давлением. Поэтому:

a) В зависимости от начального давления в баке и величины выбранного рабочего давления в системе рабочий объём одного и того же бака может быть разным.

Выбор этих параметров определяет начальные условия работы системы.

b) Поскольку газ, в отличие от воды, может сжиматься, то полезный объём расширительного бака также может меняться в зависимости от рабочих процессов в системе (в цикле «нагрев — остывание»).

Таким образом, дополнительная регулировка параметров в процессе работы системы отопления позволяет обеспечить правильную и стабильную работу системы отопления в рабочем режиме.

Расчёт или проверка начального давления подпора в расширительном баке и рабочего давления в системе

Я при определении параметров рабочего объёма я пользовался методикой одного из производителей расширительных баков, если память не изменяет, фирмы Zilmet. Хотя имеются и другие методики, но эта, табличная, наиболее понятна, наглядна и позволяет достаточно точно рассчитать требуемые параметры.

Наиболее целесообразно производить расчёт в следующей последовательности.

Определяем допустимое предельное давление в системе

Данную величину нужно рассчитывать с учётом параметров котла, указанных в паспорте. В моём случае величина максимально допустимого рабочего давления составляет 1,2 атм. По отзывам владельцев котлов, аналогичных моему, давление в 2 атм они тоже «держат». Учитывая это, я установил предельное давление в системе равным 1,5 Бара.

Далее необходимо определиться с начальным давлением подпора в баке

(в таблице обозначено «Первоначальное давление воздуха в баке Р 0»)

При определении начального давления подпора в баке рекомендуют придерживаться одного простого принципа. Давление подпора не должно быть меньше статического давления в системе отопления, и к этой величине необходимо добавить ещё 0,2 бар. Статическое давление в моём случае составляет примерно 0,3 бара, оно определяется между верхней и нижней точками в системе. Высота 3 м примерно соответствует давлению 0,3 бара.

Дополнительные 0,2 бар необходимы для того, чтобы создать давление подпора в самой верхней точке системы отопления. Таким образом, минимально допустимое давление подпора в расширительном баке (стартовое давление) для моей системы отопления составляет 0,3 + 0,2 = 0,5 бар.

Важный момент. Настройка российских котлов, в особенности устаревших модификаций, — более сложная, чем в случае современных моделей и импортных котлов. Это обусловлено тем, что допустимый рабочий диапазон давления у таких котлов небольшой, обычно не более 2 атм. Поэтому возможностипо регулировки и настройки сильно ограничены.

Как видно из таблицы, при предельном давлении в 1,5 бар первоначальное давление в баке можно принимать в пределах 0,5 — 1 бар. Лучше выбирать минимально допустимое значение, так как некоторый запас нам потребуются при регулировке и настройке системы отопления в процессе работы.

Приведу параметры, которые выбрал я.

• Предельное давление в системе — 1,5 бара
• Начальное давление подпора в баке — 0,5 Бара.

В вашем случае параметры могут быть другие. Скажем, при допустимом давлении в котле 3 бара (см. таблицу) диапазон выбора начального давления в баке может быть от 0,5 до 2,5 бар, если не учитывать других ограничений, например, по статическому давлению. Соответственно, предохранительный клапан также будет другим.

Я использовал самодельную группу безопасности. Если сравнить её с аналогом заводского изготовления (рисунок справа), то можно увидеть, что кран Маевского и автоматический воздухоотводчик разделены, что позволяет «разнести» их при установке. Как видно из фото ниже, манометр и предохранительный клапан представляют собой одну группу (на фото — группа 1), а кран Маевского и автоматический воздухоотводчик составляют другую группу (на фото — группа 2).

Это обусловлено тем, что группа безопасности устанавливается на выходе из котла. Вывод воздуха из системы я делал в самой верхней её точке. При использовании заводского устройства (показано на рис. справа) может оказаться, что воздухоотводчика, установленного на самой группе безопасности, может быть и не достаточно, и потребуется установка дополнительного воздухоотводчика. Это важный момент с точки зрения настройки и работоспособности системы отопления.

Определение рабочего объёма мембранного бака

Пересечение красных стрелок (см. таблицу) показывает нам величину рабочего объёма расширительного бака при выбранных параметрах давления в системе и давления подпора в баке. Получим: 35 литров х 0,4 = 14 литров. То есть рабочий объём моего бака при указанных параметрах составляет 14 л воды. Сделаем перепроверку: 295 литров х 5 % = 14,75 литра, что можно считать допустимым в пределах погрешностей.

Таким образом, в процессе работы системы отопления выбранный расширительный бак общим объёмом 35 литров имеет возможность компенсировать прирост объёма воды при нагревании в пределах 14 литров, при изменении температуры воды в пределах 10- 95 градусов.

На этом обычно все рекомендации по выбору, расчёту и настройке параметров системы отопления заканчиваются. И начинается головная боль у владельца. Потому что всё выбрано и рассчитано вроде бы правильно, но давление воды в системе скачет, со временем падает, требуется регулярная доливка и т. д. Где уж тут говорить об удобстве эксплуатации?

По крайней мере, мне пришлось столкнуться со следующим проблемами после изготовления и запуска своей системы отопления:

1. Через определённое время давление в системе постепенно снижалось, и требовалось доливать воду. Это вредно для системы и хлопотно.
2. Более того, после добавления воды в систему ситуация стабилизировалась на некоторое время, а затем всё повторялось сначала. И так — несколько раз за отопительный сезон.
3. Кроме того, диапазон разброса давления тоже вызывал некоторое недоумение. Расширительный бак есть, компенсировать температурное расширение воды, по расчёту, должен. Но по факту получается по-другому.

После некоторых размышлений я пришёл к выводу, что имеющиеся в сети рекомендации не позволяют добиться нормального результата. А для стабильной работы системы отопления нужны дополнительные настройки и регулировки.

Дальше я рассуждал очень просто.

Поскольку всё посчитано, проверено, перепроверено по разным методикам, но всё равно работает нестабильно, то причина должна быть в чём-то другом.

Расчёты, выполненные до начала эксплуатации системы отопления, не соответствуют фактическим параметрам, полученным в рабочих условиях. В частности, при первичном заполнении системы водой вместе с ней в систему поступает некоторое, пусть и небольшое, количество воздуха. Кроме того, в зависимости от качества монтажа воздух в системе отопления может оставаться запросто. Поэтому, когда я залил в систему 295 литров воды, часть резервуара занимал воздух. После начала эксплуатации системы, в процессе неоднократного цикла нагрева — остывания, а также циркуляции воды в системе, воздух выводится из системы отопления. Соответственно, объём воды в системе за счёт вывода воздуха снижается. Давление в системе (в абсолютном значении) начинает падать.

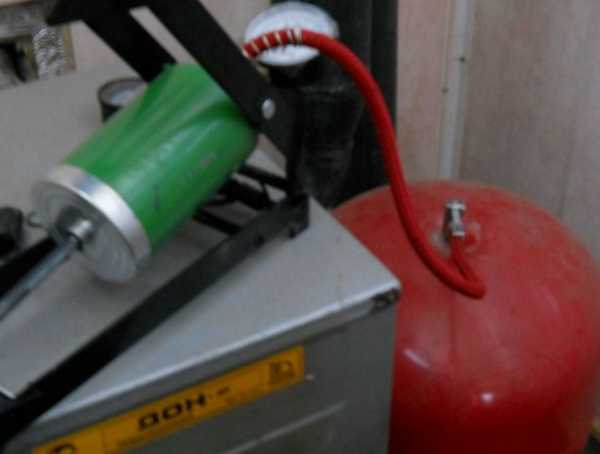

Доливать воду, как я уже отмечал, бессмысленно. Так возникла идея поднять давление в самом баке. За счёт увеличения «начального стартового» давления в баке часть воды из бака компенсирует тот объём воздуха, который был выведен из системы в процессе эксплуатации.

Показания манометра (на фото справа) превысили начальное предустановленное давление в баке, до работы давление подпора было 0,5 бар, в процессе подкачки при эксплуатации давление выросло до 0,7 бар. Но «верить» показаниям будет не совсем правильно, так как бак в рабочем состоянии находится под дополнительным воздействием столба воды. Поэтому его показания в большей степени можно считать ориентировочными.

Кстати, в процессе манипуляций я выявил, что воздух из бака подтравливал через штуцер, что также приводило к постепенному снижению давления. Такую возможность нужно иметь в виду.

Обязательно обратите внимание рабочее давление в системе.

Как видно из фото, при температуре на выходе из котла 60 градусов, рабочее давление в системе составляет 1, 05 атм. Температура воды в обратке немного выше 40 градусов.

Выпуск воздуха и подкачку бака придётся выполнить несколько раз. Всё зависит от качества монтажа системы и, соответственно, наличия в ней воздуха.

Мне, например, пришлось это делать раз пять, с интервалом день-два. В итоге при открытых воздухоотводчиках воздух не идёт, только вода. На этом первую часть регулировки можно считать законченной.

Чтобы хоть как-то наглядно представить физическую сущность процессов настройки системы в рабочем режиме, посмотрим ещё раз на таблицу в тексте. Красным выделены начальные настройки. Зеленым цветом показано, что в процессе настрйки мы фактически изменяем стартовые параметры, которые смещаются вправо (зелёная стрелка) и которые примут какое-то промежуточное значение.

Следующая регулировка связана с окончательной настройкой рабочего давления в системе. В принципе, она может и не понадобиться, если вас всё устраивает. Если вы используете, как в моём случае, российский котёл, то допустимый рабочий диапазон давления очень маленький. Поэтому, если при максимальном нагреве котла рабочее давление в системе будет превышать допустимое, то потребуется его снизить. Это можно сделать экспериментальным путём. Я, например, рабочее давление в системе установил равным 0,9 атм при температуре воды в котле 60 гр. Это было сделано только для того, чтобы иметь «запас» по допустимому давлению при работе котла при максимальной температуре равной 95 градусов.

Нужно понимать, что полностью вывести воздух из системы не так просто, как кажется. Поэтому вполне возможно, что настройку придётся повторить через некоторое время. Для одной системы это придётся сделать через 2 — 3 месяца, для другой — может в следующий отопительный сезон. Самое главное, ни в коем случае нельзя добавлять воду из крана.

Ниже приведены параметры работы моей системы отопления, которых удалось добиться в результате настройки системы.

Рабочий цикл «нагрев — остывание»

(Измерения проводил при температуре «за бортом» минус 23,7 оС, в доме — плюс 23,6 оС)

• Нагревание (от 40 оС до 60 оС), время нагревания — 20 мин.
• Остывание (от 60 оС до 40 оС), время остывания — 1 час 25 мин.
• Таким образом, длительность одного полного цикла составляет (1час 25 мин.+ 20 мин.) = 1 час 45 мин.
• При указанных параметрах, рабочее давление, в цикле (40-60-40), меняется на 0,1 атм (если точно — 0,07 атм).

Некоторые замечания

1. Настройка системы в вашем конкретном случае может занять большее время, чем у меня, так как многое зависит от конкретной реализации. А в отдельных случаях, когда в системе имеются большие недочёты, процесс может затянуться на очень долгое время. Возможно, у вас даже не получится вообще добиться приемлемого результата без проведения дополнительных работ (например, изменения мест установки воздухоотводчиков, замены отдельных приборов и т. д.).
2. В моей системе котёл настроен на низкотемпературный режим работы (более 67 о С. вода не нагревается по определению). Это стало возможным благодаря тщательному утеплению дома. В случае большего перепада температур в котле диапазон давления в рабочем режиме системы может оказаться большим.
3. Очень часто в форумах задают вопрос о допустимых изменениях давления для котла. Критерием правильности работы системы отопления можно считать следующие параметры работы системы отопления:

• В нижней граничной точке (минимальная температура воды в котле) давление не должно опускаться ниже значения в таблице.
• При максимальной температуре воды в котле рабочее давление не должно превышать максимально допустимое давление (если выше, нужно дополнительно, повторно настраивать систему).

При выполнении этих система не будет приносить вам никаких хлопот.

Источники: http://teplospec.com/montazh-remont/regulirovka-sistemy-otopleniya-podrobnosti-iz-praktiki.html, http://domotopim.ru/obsluzhivanie-otopleniya/proektirovanie-i-montazh/regulirovka-sistemy-otopleniya.html, http://www.diy.ru/post/3709/

teplosten24.ru

Как отрегулировать систему отопления: настройка своими руками

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других. Чтобы избавиться от этой проблемы, производится балансировка системы отопления. Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Методы регулировки

Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:

• Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
• Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.

Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.

Автоматическая настройка температуры не избавляет от необходимости балансировать элементы контура отопления своими руками. Для регулировки используются следующие приспособления, являющиеся компонентами любой отопительной системы:

• Регуляторы расхода и давления теплоносителя;
• Балансировочные и перепускные клапаны.

Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры. Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.

Как отрегулировать давление

Настройка давления, которое увеличивается из-за расширения теплоносителя, осуществляется с помощью таких элементов системы:

• Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
• Манометры – с их помощью осуществляется визуальная проверка системы;
• Воздухоотводчики – выпускают избыток пара при закипании воды;
• Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
• Краны Маевского – предназначены для устранения воздушных пробок в трубах.

Важно! Давление в контуре отопления должно находиться в пределах 1-2 атмосфер.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов.
Смесители представляют собой кран с двумя или тремя рабочими позициями. К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.
Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически. В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Важно! Отрегулировать давление с помощью терморегуляторов нельзя, так как они ограничивают поток воды только на одном участке системы, не влияя на ее общее состояние и прогрев остальных стояков.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Чтобы снизить температуру батареи, используется запорный кран, располагающийся на трубе подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры его придется постоянно дергать. Лучше установить автоматическую систему контроля или балансировочный кран, благодаря которому регулировка силы потока происходит более тонко.

domotopim.ru

Регулировка системы отопления частного дома

Регулировка системы отопления — подробности из практики

Без качественно выполненного монтажа отопительного оборудования невозможно создать условия для нахождения в здании в холодное время года. Каждый владелец частного дома должен иметь представление, как осуществляется регулировка системы отопления, иначе комфортные условия для отдыха и сна членов семьи обеспечить не удастся.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.

В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

• нагревательный котел;
• трубопровод;
• отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды.
Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.

Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Функционирование системы заключается в передвижении горячего теплоносителя по ней при помощи циркуляционного насоса. Вода сначала нагревается в котле, а затем распределяется по трубам, из которых поступает в радиаторы.

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы — водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными.
Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

Работы по регулировке отопления запорной арматурой

На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора.
После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: «Регулировочные краны для радиаторов отопления, установка вентиля «).

Один из способов регулировки системы отопления показан на видео:

Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних.
При наличии крана двойной регулировки есть возможность уменьшить проходное сечение. При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему «). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме. Желательно для регулировки систем отопления обращаться за услугой к специалистам.

Оставляйте отзывы:

Как настроить систему отопления

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других. Чтобы избавиться от этой проблемы, производится балансировка системы отопления. Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Методы регулировки

Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:

• Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
• Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.

Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.

Автоматическая настройка температуры не избавляет от необходимости балансировать элементы контура отопления своими руками. Для регулировки используются следующие приспособления, являющиеся компонентами любой отопительной системы:

• Регуляторы расхода и давления теплоносителя;
• Балансировочные и перепускные клапаны.

Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры. Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.

Как отрегулировать давление

Настройка давления, которое увеличивается из-за расширения теплоносителя, осуществляется с помощью таких элементов системы:

• Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
• Манометры – с их помощью осуществляется визуальная проверка системы;
• Воздухоотводчики – выпускают избыток пара при закипании воды;
• Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
• Краны Маевского – предназначены для устранения воздушных пробок в трубах.

Важно! Давление в контуре отопления должно находиться в пределах 1-2 атмосфер.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов.
Смесители представляют собой кран с двумя или тремя рабочими позициями. К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.
Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически. В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Важно! Отрегулировать давление с помощью терморегуляторов нельзя, так как они ограничивают поток воды только на одном участке системы, не влияя на ее общее состояние и прогрев остальных стояков.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Чтобы снизить температуру батареи, используется запорный кран, располагающийся на трубе подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры его придется постоянно дергать. Лучше установить автоматическую систему контроля или балансировочный кран, благодаря которому регулировка силы потока происходит более тонко.

(Пока оценок нет)

17 февраля 2012 г. в 16:06

Система отопления загородного дома: настраиваем самостоятельно

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом. Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно.

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую. При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает.

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

На данном этапе, зная, какой объём воды вмещает система отопления жилого дома, необходимо рассчитать требуемый объём расширительного бака (либо проверить эти параметры на соответствие). Поскольку информации в сети по данному вопросу более чем достаточно, буду краток. Как мы знаем, вода практически не сжимается, а при нагреве её объём увеличивается. Для того чтобы компенсировать температурное расширение воды и обеспечить поддержание стабильного давления в закрытой системе отопления, используют мембранный расширительный бак. Для того, чтобы бак исправно выполнял данную функцию, его объём должен быть правильно рассчитан. В самом простом случае объём расширительного бака принимают равным 10-12 % от объема воды в системе. Ниже на рисунке показана зависимость прироста объёма воды в зависимости от перепада температуры. Обычно для бытовых котлов максимально допустимая температура подогрева воды ограничивается 95 оС, в этом случае прирост будет менее 5 %.

Для моей системы отопления (295 литров) объём расширительного бака должен составлять 295 х (10-12)%=(29,5 — 35,4) литра.

На фото показан мой расширительный бак на 35 л, установленный впоследствии в вертикальном положении, подключённый по воде, снизу, трубой ¾ дюйма. С завода бак поставляется уже заправленный азотом (давление — 2 бар). В верхней части бака имеется штуцер, через который можно контролировать и корректировать давление. Как уже было сказано, общий объём моего мембранного бака составляет 35 литров. Но полезный (или рабочий) объём бака заметно меньше 35 литров. Почему так получается?

Если говорить кратко, в конструктивном отношении мембранный расширительный бак представляет собой герметическую ёмкость, поделённую эластичной перегородкой на две герметичных части. Одна часть через систему трубной подводки связана с системой отопления по принципу сообщающихся сосудов. В другую часть бака закачен газ под определённым давлением. Поэтому:

a) В зависимости от начального давления в баке и величины выбранного рабочего давления в системе рабочий объём одного и того же бака может быть разным.

Выбор этих параметров определяет начальные условия работы системы.

b) Поскольку газ, в отличие от воды, может сжиматься, то полезный объём расширительного бака также может меняться в зависимости от рабочих процессов в системе (в цикле «нагрев — остывание»).

Таким образом, дополнительная регулировка параметров в процессе работы системы отопления позволяет обеспечить правильную и стабильную работу системы отопления в рабочем режиме.

Расчёт или проверка начального давления подпора в расширительном баке и рабочего давления в системе

Я при определении параметров рабочего объёма я пользовался методикой одного из производителей расширительных баков, если память не изменяет, фирмы Zilmet. Хотя имеются и другие методики, но эта, табличная, наиболее понятна, наглядна и позволяет достаточно точно рассчитать требуемые параметры.

Наиболее целесообразно производить расчёт в следующей последовательности.

Определяем допустимое предельное давление в системе

Данную величину нужно рассчитывать с учётом параметров котла, указанных в паспорте. В моём случае величина максимально допустимого рабочего давления составляет 1,2 атм. По отзывам владельцев котлов, аналогичных моему, давление в 2 атм они тоже «держат». Учитывая это, я установил предельное давление в системе равным 1,5 Бара.

Далее необходимо определиться с начальным давлением подпора в баке

(в таблице обозначено «Первоначальное давление воздуха в баке Р 0»)

При определении начального давления подпора в баке рекомендуют придерживаться одного простого принципа. Давление подпора не должно быть меньше статического давления в системе отопления, и к этой величине необходимо добавить ещё 0,2 бар. Статическое давление в моём случае составляет примерно 0,3 бара, оно определяется между верхней и нижней точками в системе. Высота 3 м примерно соответствует давлению 0,3 бара.

Дополнительные 0,2 бар необходимы для того, чтобы создать давление подпора в самой верхней точке системы отопления. Таким образом, минимально допустимое давление подпора в расширительном баке (стартовое давление) для моей системы отопления составляет 0,3 + 0,2 = 0,5 бар.

Важный момент. Настройка российских котлов, в особенности устаревших модификаций, — более сложная, чем в случае современных моделей и импортных котлов. Это обусловлено тем, что допустимый рабочий диапазон давления у таких котлов небольшой, обычно не более 2 атм. Поэтому возможностипо регулировки и настройки сильно ограничены.

Как видно из таблицы, при предельном давлении в 1,5 бар первоначальное давление в баке можно принимать в пределах 0,5 — 1 бар. Лучше выбирать минимально допустимое значение, так как некоторый запас нам потребуются при регулировке и настройке системы отопления в процессе работы.

Приведу параметры, которые выбрал я.

• Предельное давление в системе — 1,5 бара
• Начальное давление подпора в баке — 0,5 Бара.

В вашем случае параметры могут быть другие. Скажем, при допустимом давлении в котле 3 бара (см. таблицу) диапазон выбора начального давления в баке может быть от 0,5 до 2,5 бар, если не учитывать других ограничений, например, по статическому давлению. Соответственно, предохранительный клапан также будет другим.

Я использовал самодельную группу безопасности. Если сравнить её с аналогом заводского изготовления (рисунок справа), то можно увидеть, что кран Маевского и автоматический воздухоотводчик разделены, что позволяет «разнести» их при установке. Как видно из фото ниже, манометр и предохранительный клапан представляют собой одну группу (на фото — группа 1), а кран Маевского и автоматический воздухоотводчик составляют другую группу (на фото — группа 2).

Это обусловлено тем, что группа безопасности устанавливается на выходе из котла. Вывод воздуха из системы я делал в самой верхней её точке. При использовании заводского устройства (показано на рис. справа) может оказаться, что воздухоотводчика, установленного на самой группе безопасности, может быть и не достаточно, и потребуется установка дополнительного воздухоотводчика. Это важный момент с точки зрения настройки и работоспособности системы отопления.

Определение рабочего объёма мембранного бака

Пересечение красных стрелок (см. таблицу) показывает нам величину рабочего объёма расширительного бака при выбранных параметрах давления в системе и давления подпора в баке. Получим: 35 литров х 0,4 = 14 литров. То есть рабочий объём моего бака при указанных параметрах составляет 14 л воды. Сделаем перепроверку: 295 литров х 5 % = 14,75 литра, что можно считать допустимым в пределах погрешностей.

Таким образом, в процессе работы системы отопления выбранный расширительный бак общим объёмом 35 литров имеет возможность компенсировать прирост объёма воды при нагревании в пределах 14 литров, при изменении температуры воды в пределах 10- 95 градусов.

На этом обычно все рекомендации по выбору, расчёту и настройке параметров системы отопления заканчиваются. И начинается головная боль у владельца. Потому что всё выбрано и рассчитано вроде бы правильно, но давление воды в системе скачет, со временем падает, требуется регулярная доливка и т. д. Где уж тут говорить об удобстве эксплуатации?

По крайней мере, мне пришлось столкнуться со следующим проблемами после изготовления и запуска своей системы отопления:

1. Через определённое время давление в системе постепенно снижалось, и требовалось доливать воду. Это вредно для системы и хлопотно.
2. Более того, после добавления воды в систему ситуация стабилизировалась на некоторое время, а затем всё повторялось сначала. И так — несколько раз за отопительный сезон.
3. Кроме того, диапазон разброса давления тоже вызывал некоторое недоумение. Расширительный бак есть, компенсировать температурное расширение воды, по расчёту, должен. Но по факту получается по-другому.

После некоторых размышлений я пришёл к выводу, что имеющиеся в сети рекомендации не позволяют добиться нормального результата. А для стабильной работы системы отопления нужны дополнительные настройки и регулировки.

Дальше я рассуждал очень просто.

Поскольку всё посчитано, проверено, перепроверено по разным методикам, но всё равно работает нестабильно, то причина должна быть в чём-то другом.

Расчёты, выполненные до начала эксплуатации системы отопления, не соответствуют фактическим параметрам, полученным в рабочих условиях. В частности, при первичном заполнении системы водой вместе с ней в систему поступает некоторое, пусть и небольшое, количество воздуха. Кроме того, в зависимости от качества монтажа воздух в системе отопления может оставаться запросто. Поэтому, когда я залил в систему 295 литров воды, часть резервуара занимал воздух. После начала эксплуатации системы, в процессе неоднократного цикла нагрева — остывания, а также циркуляции воды в системе, воздух выводится из системы отопления. Соответственно, объём воды в системе за счёт вывода воздуха снижается. Давление в системе (в абсолютном значении) начинает падать.

Доливать воду, как я уже отмечал, бессмысленно. Так возникла идея поднять давление в самом баке. За счёт увеличения «начального стартового» давления в баке часть воды из бака компенсирует тот объём воздуха, который был выведен из системы в процессе эксплуатации.

Показания манометра (на фото справа) превысили начальное предустановленное давление в баке, до работы давление подпора было 0,5 бар, в процессе подкачки при эксплуатации давление выросло до 0,7 бар. Но «верить» показаниям будет не совсем правильно, так как бак в рабочем состоянии находится под дополнительным воздействием столба воды. Поэтому его показания в большей степени можно считать ориентировочными.

Кстати, в процессе манипуляций я выявил, что воздух из бака подтравливал через штуцер, что также приводило к постепенному снижению давления. Такую возможность нужно иметь в виду.

Обязательно обратите внимание рабочее давление в системе.

Как видно из фото, при температуре на выходе из котла 60 градусов, рабочее давление в системе составляет 1, 05 атм. Температура воды в обратке немного выше 40 градусов.

Выпуск воздуха и подкачку бака придётся выполнить несколько раз. Всё зависит от качества монтажа системы и, соответственно, наличия в ней воздуха.

Мне, например, пришлось это делать раз пять, с интервалом день-два. В итоге при открытых воздухоотводчиках воздух не идёт, только вода. На этом первую часть регулировки можно считать законченной.

Чтобы хоть как-то наглядно представить физическую сущность процессов настройки системы в рабочем режиме, посмотрим ещё раз на таблицу в тексте. Красным выделены начальные настройки. Зеленым цветом показано, что в процессе настрйки мы фактически изменяем стартовые параметры, которые смещаются вправо (зелёная стрелка) и которые примут какое-то промежуточное значение.

Следующая регулировка связана с окончательной настройкой рабочего давления в системе. В принципе, она может и не понадобиться, если вас всё устраивает. Если вы используете, как в моём случае, российский котёл, то допустимый рабочий диапазон давления очень маленький. Поэтому, если при максимальном нагреве котла рабочее давление в системе будет превышать допустимое, то потребуется его снизить. Это можно сделать экспериментальным путём. Я, например, рабочее давление в системе установил равным 0,9 атм при температуре воды в котле 60 гр. Это было сделано только для того, чтобы иметь «запас» по допустимому давлению при работе котла при максимальной температуре равной 95 градусов.

Нужно понимать, что полностью вывести воздух из системы не так просто, как кажется. Поэтому вполне возможно, что настройку придётся повторить через некоторое время. Для одной системы это придётся сделать через 2 — 3 месяца, для другой — может в следующий отопительный сезон. Самое главное, ни в коем случае нельзя добавлять воду из крана.

Ниже приведены параметры работы моей системы отопления, которых удалось добиться в результате настройки системы.

Рабочий цикл «нагрев — остывание»

(Измерения проводил при температуре «за бортом» минус 23,7 оС, в доме — плюс 23,6 оС)

• Нагревание (от 40 оС до 60 оС), время нагревания — 20 мин.
• Остывание (от 60 оС до 40 оС), время остывания — 1 час 25 мин.
• Таким образом, длительность одного полного цикла составляет (1час 25 мин.+ 20 мин.) = 1 час 45 мин.
• При указанных параметрах, рабочее давление, в цикле (40-60-40), меняется на 0,1 атм (если точно — 0,07 атм).

Некоторые замечания

1. Настройка системы в вашем конкретном случае может занять большее время, чем у меня, так как многое зависит от конкретной реализации. А в отдельных случаях, когда в системе имеются большие недочёты, процесс может затянуться на очень долгое время. Возможно, у вас даже не получится вообще добиться приемлемого результата без проведения дополнительных работ (например, изменения мест установки воздухоотводчиков, замены отдельных приборов и т. д.).
2. В моей системе котёл настроен на низкотемпературный режим работы (более 67 о С. вода не нагревается по определению). Это стало возможным благодаря тщательному утеплению дома. В случае большего перепада температур в котле диапазон давления в рабочем режиме системы может оказаться большим.
3. Очень часто в форумах задают вопрос о допустимых изменениях давления для котла. Критерием правильности работы системы отопления можно считать следующие параметры работы системы отопления:

• В нижней граничной точке (минимальная температура воды в котле) давление не должно опускаться ниже значения в таблице.
• При максимальной температуре воды в котле рабочее давление не должно превышать максимально допустимое давление (если выше, нужно дополнительно, повторно настраивать систему).

При выполнении этих система не будет приносить вам никаких хлопот.

Источники: http://teplospec.com/montazh-remont/regulirovka-sistemy-otopleniya-podrobnosti-iz-praktiki.html, http://domotopim.ru/obsluzhivanie-otopleniya/proektirovanie-i-montazh/regulirovka-sistemy-otopleniya.html, http://www.diy.ru/post/3709/

msklimat.ru

Способы регулировки температуры систем отопления

Регулировка температуры отопления в собственных домах позволяет достигать более комфортного пребывания в помещениях в отопительный сезон.

Как делалось это раньше? Ни а какой регулировки температуры систем отопления и речи не было. Были печи, контрамарки и их растапливали до условного состояния «тепла». И как итог, зачастую в первый день после топки в доме было через чур жарко, на второй самый раз, а на третий день приходилось топить опять.

С появлением систем водяного отопления ситуация немного улучшилась и благодаря водяному отоплению получили свое развитие способы регулировки температуры систем отопления.

Точное регулирование температуры систем отопления решает две особо важные задачи:

• Максимально комфортное пребывание в доме, где используется именно та температура, которую Вы задаете;
• Экономия энергоносителей и Ваших денег за счет точной регулировки.

2 способа регулировки систем отопления

По сути, существует два метода регулировки температуры.

1. Количественный. Это метод изменения скорости движения нагретой воды с помощью специальной запорной арматуры или же циркуляционного насоса. По факту мы ограничиваем подачу теплоносителя в систему через отопительное оборудование.

Самый простой пример реализации данного способа – это изменение скорости работы насоса. Чем холоднее, тем сильнее работает насос и тем с большей скоростью перемещает теплоноситель по системе отопления.

2. Качественный. Данный метод подразумевает регулировку температуры всей системы на отопительном приборе (на котле и тд.)

Способы регулировки радиаторов отопления

Самый простой вариант регулировки температуры систем радиаторного отопления – это монтаж термоголовки непосредственно на радиатор.

Принцип работы термоголовки состоит в следующем: Головка заполнена жидкостью. Объем жидкости напрямую зависит от температуры теплоносителя. При нагреве объем жидкости увеличивается и клапан термоголовки закрывается. При остывании происходит обратный процесс.

Такой способ регулировки довольно простой  и надежный. К недостаткам можно отнести ручную регулировку термоголовки на каждом радиаторе.

Более продвинутый способ – это монтаж сервопривода вместо термоголовки с последующим монтажом термостата в помещении и соединения всех узлов в единую систему.

Звучит на первый взгляд сложно. Но на самом деле все достаточно просто реализуется. На сервопривод кидаете два кабеля. Один на питание, другой на подключение термостата. На термостате задаете нужную температуру и сервопривод автоматически ее регулирует.

Способы регулировки температуры теплых полов

Регулировки температуры отопления теплого пола посвящена уже не одна статья на нашем сайте. Если в кратце, то  есть следующие варианты:

1. Регулировка температуры теплого пола в связвке с накладным термодатчиком на коллекторе и циркуляционным насосом. Датчик щупает температуру на коллекторе (изначально завышенную) и как только получает нужную, отключает питание у насоса.
   [youtube id=»vtPgQoiYesg»]
2. Монтаж насоса на подачу в паре с трехходовым клапаном. Благодаря трехходовому клапану происходит подмес теплого пола до нужной температуры.
3. Монтаж теплого пола с помощью смесительного модуля. В смесительном модуле есть все необходимое для регулировки температуры системы отопления теплого пола.
4. Аналогичный радиаторному. Монтаж на коллектор сервоприводов в связке с терморегуляторами.

Более подробно прочитайте в статье 4 способа регулировки температуры теплого пола

Как бонус. Вот Вам относительно бюджетный и точный способ регулировки температуры теплого пола:

eurosantehnik.ru

Настройка системы отопления | Наладка отопления

      Здравствуйте! В данной статье я рассмотрю типовой, скажем так, случай наладки и регулировки внутренней системы отопления здания. А именно, системы отопления с элеваторным узлом смешения. По моим наблюдениям, таких ИТП (тепловых пунктов) примерно процентов 80-85 от общего количества теплоузлов. Про элеватор я писал в этой статье.

      Наладка элеваторного узла производится после наладки оборудования ИТП. Что это значит? Это значит, что для нормальной работы элеватора у вас в тепловом пункте должны быть известны рабочие параметры от теплоснабжающей организации по давлению и температуре в подающем трубопроводе (подаче) P1 и T1. То есть, температура в подаче T1 должна соответствовать температуре по утвержденному на отопительный сезон температурному графику отпуска тепла. График такой можно и нужно взять в теплоснабжающей организации, это не тайна за семью печатями. И вообще такой график должен быть у каждого потребителя теплоэнергии в обязательном порядке. Это ключевой момент.

     Затем давление в подаче P1. Оно должно быть не меньше необходимого для нормальной работы элеватора. Ну обычно теплоснабжающая организация рабочее давление по подаче все таки выдерживает.

     Далее необходимо, чтобы регулятор давления, или регулятор расхода, или дроссельные шайба были правильно отрегулированы, настроены. Или как я обычно говорю, «выставлены». Об этом я как нибудь напишу отдельную статью. Будем считать, что все эти условия соблюдены, и можно приступать к наладке и регулировке элеваторного узла. Как это обычно делаю я?

     Первым делом я стараюсь посмотреть проектные данные по паспорту ИТП. Про паспорт ИТП я писал в этой статье. Здесь нас интересуют все параметры, что касаются элеватора. Сопротивление системы, перепад давлений и т.д.

      Во вторых, проверяю по возможности соответствие факта и рабочих данных из паспорта ИТП.

     В третьих, смотрю и проверяю поэлементно элеватор, грязевики, запорнуюи регулирующую арматуру, манометры, термометры.

      В четвертых, смотрю перепад давлений между подачей и обраткой (располагаемый напор) перед элеватором. Он должен соответствовать или быть близким к расчетному, просчитанному по формуле.

      В пятых, по манометрам после элеваторного узла, перед домовыми задвижками смотрю потери давления в системе (сопротивление системы). Они не должны превышать 1 м.вст. для зданий до 5 этажей, и 1,5 м.в.ст. для зданий от 5 до 9 этажей. Это в теории. Но и по факту, если у вас потери давления 2 м.в.ст. и выше, то скорее всего, возникнут проблемы. Если у вас шкала делений на манометрах после элеваторного узла в кгс/см2 (более частый случай), то смотреть показания нужно так, если на подаче показания манометра 4,2 кгс/см2, то на обратке должно быть 4,1 кгс/см2. Если же на обратке 4,0 или 3,9 кгс/см2, то это уже тревожный сигнал. Конечно, здесь нужно учитывать, что манометры могут давать погрешность измерений, всякое бывает.

      В шестых, проверяю, каков коэффициент смешения элеватора. Про коэффициент смешения я писал здесь. Коэффициент смешения должен соответствовать расчетному, или быть близким по значению к нему. Коэффициент смешения определяем по температурам теплоносителя, которые берем либо с мгновенных показаний теплосчетчика, либо с ртутных термометров. Причем здесь нужно учитывать, что чем больше перепад температур в системе отопления, тем точнее можно просчитать коэффициент смешения. Соответственно, чем меньше перепад температур в системе, тем более высока может быть погрешность в определении коэффициента смешения элеватора.

      Нечасто, но бывает так, что разность давлений между подачей и обраткой перед элеватором (располагаемый напор) является недостаточным для обеспечения необходимого коэффициента смешения. Это, я бы так сказал, тяжелый случай. Если теплоснабжающая организация не может (или не хочет) обеспечить вам необходимый перепад давлений, то скорее всего вам придется переходить на схему с циркуляционным насосом.

      Наладку элеватора можно считать удовлетворительной и законченной, если принятый размер сопла обеспечивает необходимый расход сетевой воды и коэффициент смешения элеватора.

      После наладки элеваторного узла приступают к наладке системы отопления здания. Сначала смотрят схему разводки системы отопления по зданию (если она есть, конечно). Если нет, я просматриваю разводку отопления по зданию визуально. Хотя визуальный осмотр необходим в любом случае. Здесь необходимо узнать, какая разводка , верхняя или нижняя, какие отопительные приборы установлены, есть ли на них регулирующая арматура, есть ли балансировочные краны на стояках отопления, терморегуляторы на отопительных приборах, есть ли устройства для удаления воздуха в верхних точках.

       Наладка системы отопления включает в себя проверку и регулировку системы как по горизонтали (распределение теплоносителя по стоякам), так и по вертикали (распределение теплоносителя по этажам).

       Сначала проверяем прогрев нижних точек всех стояков. Можно делать это на ощупь. Но в этом случае лучше, чтобы температура воды была 55-65 °С. При более высокой температуре трудно уловить степень прогрева. Нижние точки стояков отопления, как правило, находятся в подвале здания. Хорошо, если на всех стояках установлена хоть какая — то регулирующая арматура. Это вообще необходимо, но к сожалению, не всегда бывает по факту. Отлично, если на стояках установлены балансировочные клапаны. Тогда перегревающиеся стояки прикрываем регулирующей арматурой.

      Но лучше, конечно, проверку распределения воды по стоякам производить с помощью замеров температур в подаче и обратке. Хотя это более трудоемкий вариант.

      Так, например, температуру обратки T2 в двухтрубной системе следует принимать с учетом остывания температуры воды в подаче. Если по графику T1 = 68 °С, а фактическиT1 = 62 °С, T2 по графику равна 53 °С. В этом случае расчетная температура T2 = 62- (68-53) = 47 °С, а не 53 °С.

      Вообще, в результате регулировки по стоякам должна быть примерно одинаковая разность температур воды у входа и выхода ее из всех стояков.

      Далее производится регулировка по отдельным отопительным приборам. У меня на многих объектах установлены ручные прямые регулирующие краны.

Очень хорошая штука для регулировки. Еще лучше, если у вас установлены на отопительных приборах терморегуляторы. Тогда регулировка производится в автоматическом режиме. Замеры температуры отопительных приборов проводим с помощью пирометра.

      Наладка элеваторного узла и системы отопления считается удовлетворительной, если достигнута равномерная температура отапливаемых помещений здания.

       На тему устройства и настройки  тепловых пунктов  я написал книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно. Вот содержание книги:

1. Введение
2. Устройство ИТП, схема без элеватора
3. Устройство ИТП, элеваторная схема
4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.
5. Заключение

Просмотреть книгу можно по ссылке ниже:

Устройство ИТП (тепловых пунктов) зданий

teplosniks.ru

Регулировка системы отопления многоквартирного дома и многоэтажного здания

Проектированием системы отопления в многоэтажных, многоквартирных зданиях занимаются специальные проектные организации, которые в своей проектной работе руководствуются такими нормативными документами, как ГОСТы, ОСТЫ, ТУ, СНИПы и санитарно-технические нормы.

Согласно требованиям некоторых из них, температура в жилых помещениях должна быть устойчивой в пределах двадцати-двадцати двух градусов тепла. А относительная влажность воздуха 40-30 %. Только при соблюдении таких параметров можно обеспечить комфортные условия для проживания людей.

В основе проектирования системы отопления и регулировки лежит выбор теплоносителя, который обусловлен рядом факторов, включая такой, как доступность и возможность подключения к нему системы отопления домостроения в районе нахождения объекта.

Виды регулировки систем отопления

Регулировка системы отопления многоквартирного дома может осуществляться путем использования в системе труб различного диаметра. Как известно, скорость прохождения и давление жидкости и пара в трубопроводе зависят от диаметра отверстия трубы. Это и позволяет осуществлять регулировку давления в системе путём комбинирования труб с различным диаметром друг с другом.

Трубы с диаметром 100 мм обычно ставятся на входе в подвальных помещениях домов.

Это максимальный диаметр труб, используемый в системе отопления. В подъездах для распределения тепла используются трубы диаметром 76-50 мм. Выбор зависит от размеров здания. Монтаж стояков производится из труб диаметром 20 мм. Концевики «лежаков» закрываются шаровыми кранами с диаметром 32 мм, которые устанавливаются обычно на расстоянии 30 см от крайнего стояка.

Однако такая регулировка системы отопления здания не позволяет эффективно выравнивать гибкое давление в системе. Таким образом, температура в жилых помещениях верхних этажей заметно понижается. Поэтому используется гидравлическая система отопления, которая включает в себя циркуляционные вакуумные насосы и автоматические системы регулирования давления.

Их монтаж производится в коллекторе каждого здания. При этом меняется схема разводки теплоносителя по подъездам и этажам.

При этажности домостроения выше двух этажей использование системы с подкачкой для циркуляции воды обязательно. Регулировка системы отопления многоквартирных зданий осуществляется чаще всего вертикальными системами водяного отопления, которые называются однотрубными.
