Регулировка радиаторов отопления обраткой или подачей – Регулировка батарей отопления в квартире

Содержание

выбор и настройка регулятора в квартире или частном доме

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Содержание статьи

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

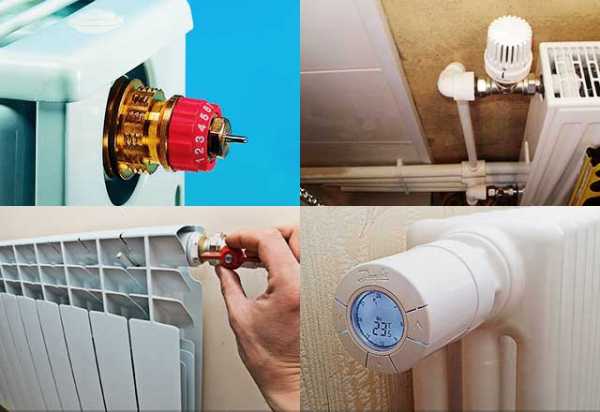

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

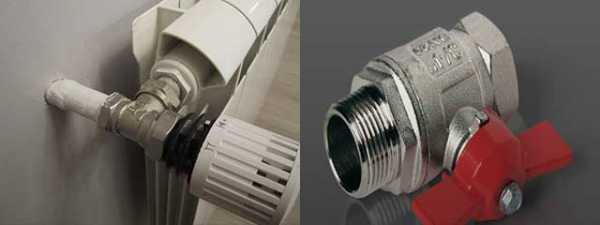

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

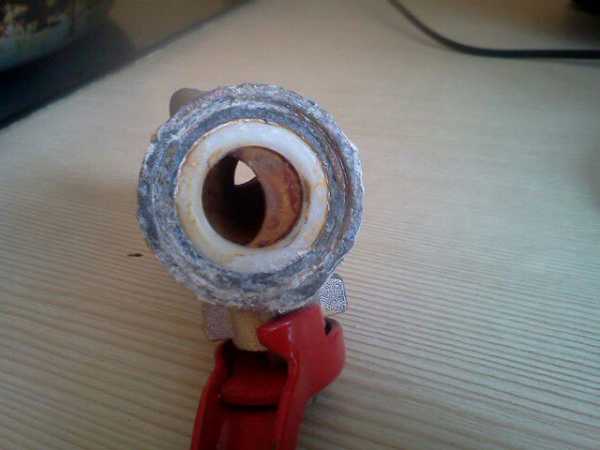

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

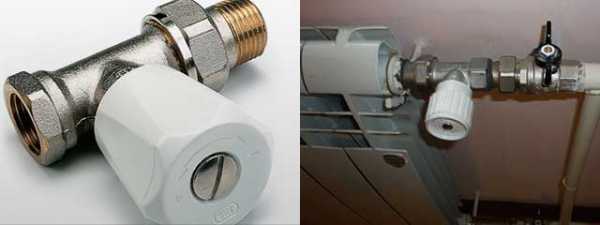

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

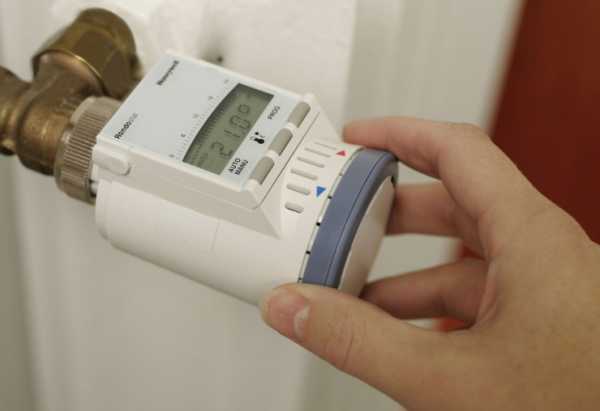

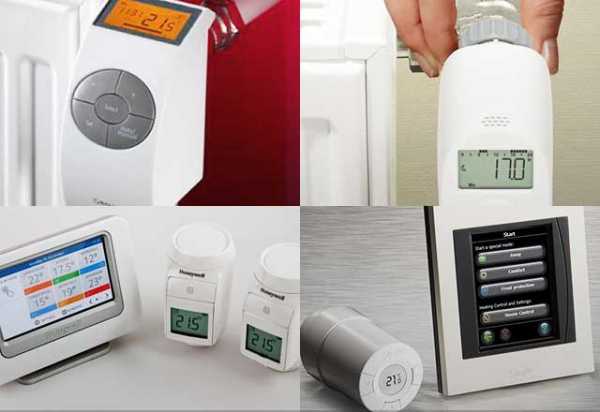

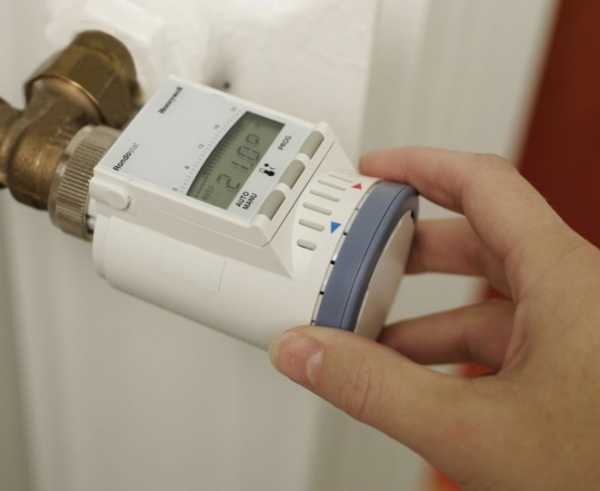

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

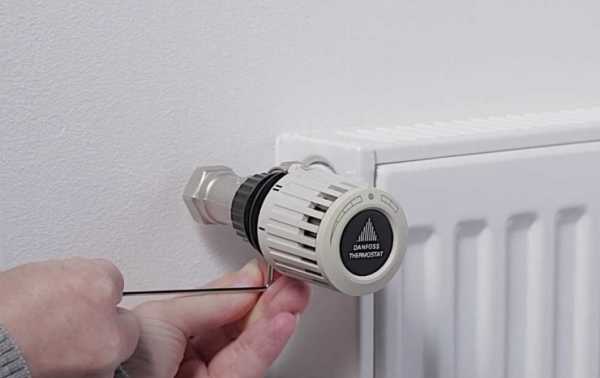

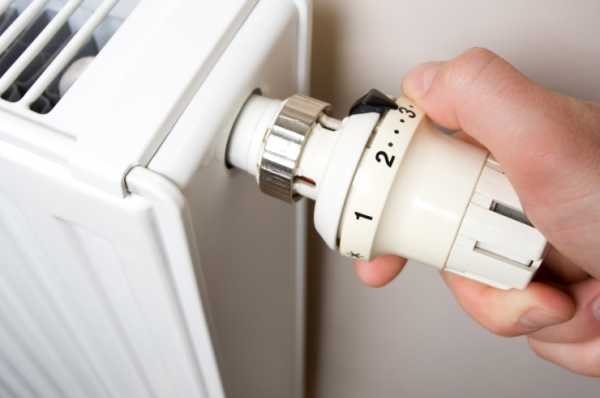

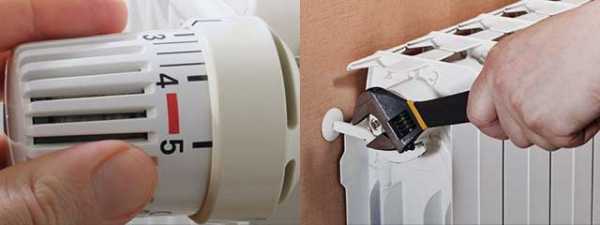

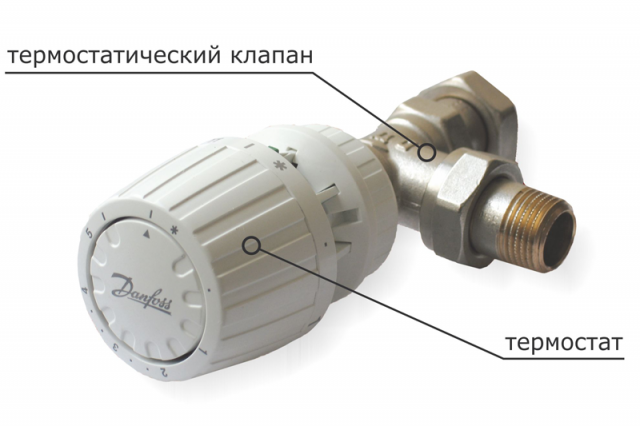

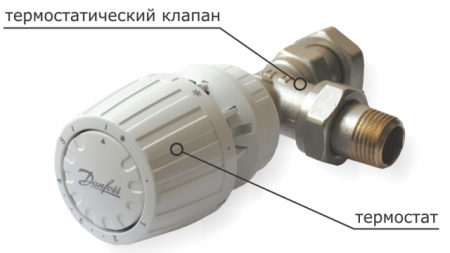

Регулировка радиаторов термостатами

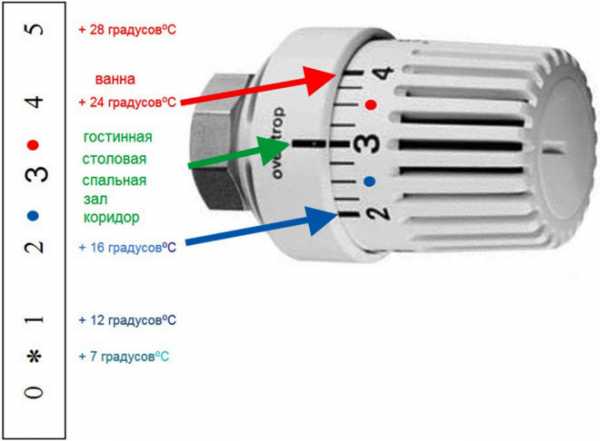

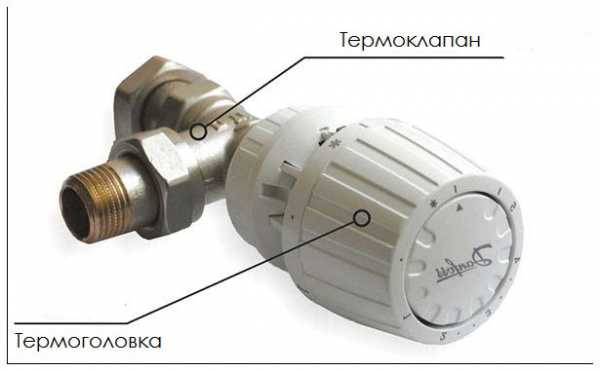

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

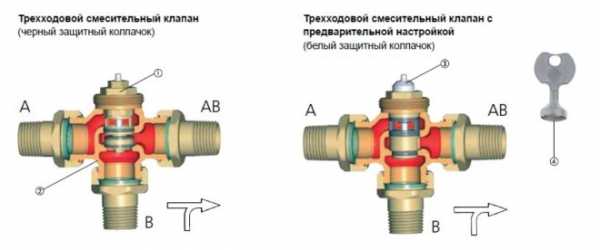

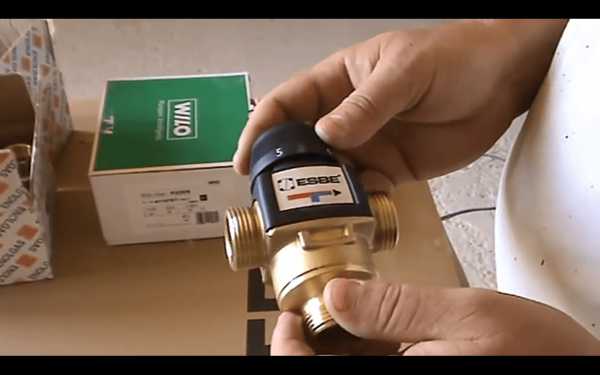

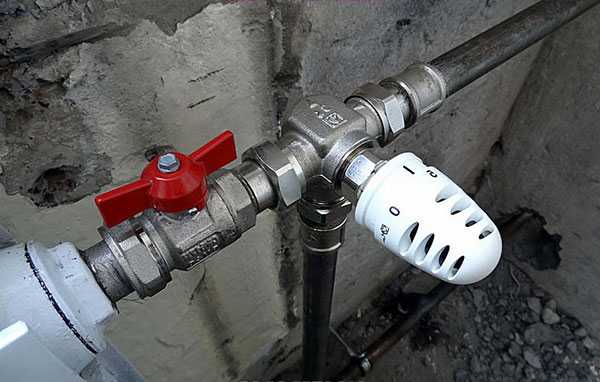

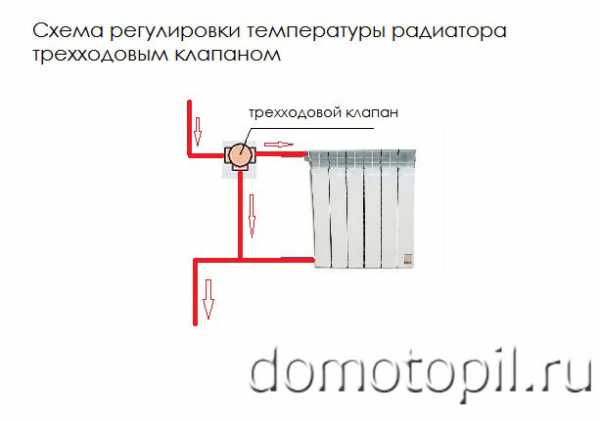

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

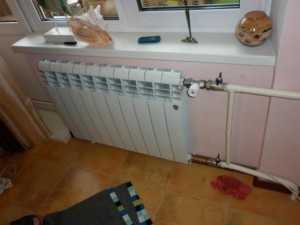

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами – резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

gidpovode.ru

Как наладить, отрегулировать систему отопления

Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

Если не хватает мощности радиаторов

Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.
Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

Простые причины неполадок системы отопления

Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.
Перед любой балансировкой системы отопления прочистите фильтр.

В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

Балансировка системы с помощью кранов-регуляторов

Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.

Пример, как отрегулировать отопление в одноэтажном доме

Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.

В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.

Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.

После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…

Принципы регулировки

Создавать значительные закрытия нельзя.
Основной принцип балансировки – максимально открыть путь для движения теплоносителя. Закрытие – это вынужденная мера.

Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.

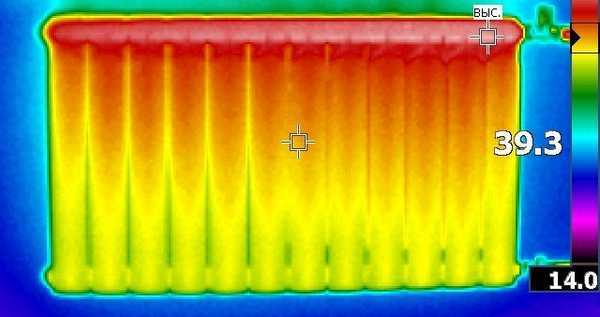

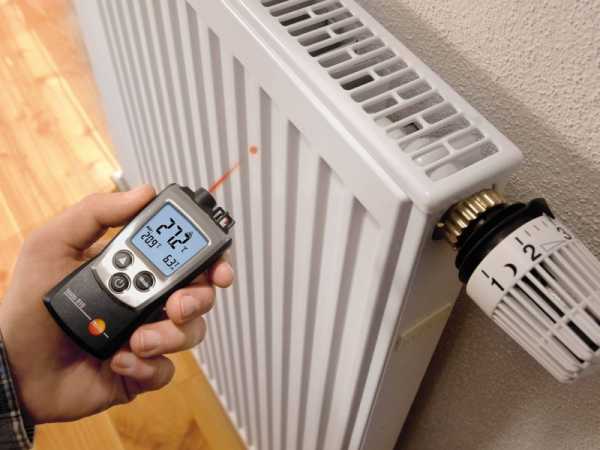

А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей. Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…

Пример для двухэтажного дома

Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.

Наладка по проекту

При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

Шумящий радиатор

Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления…
Шумящий радиатор требует балансировки системы или ее переделки.

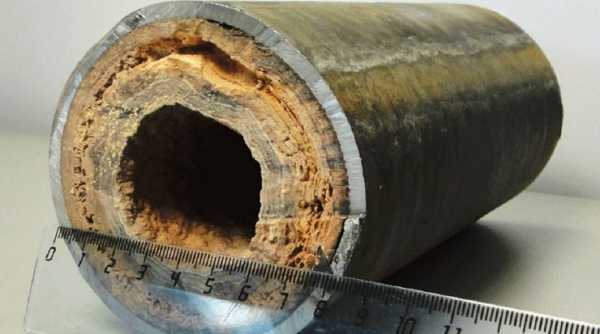

Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

teplodom1.ru

Как правильно регулировать температуру батареи отопления

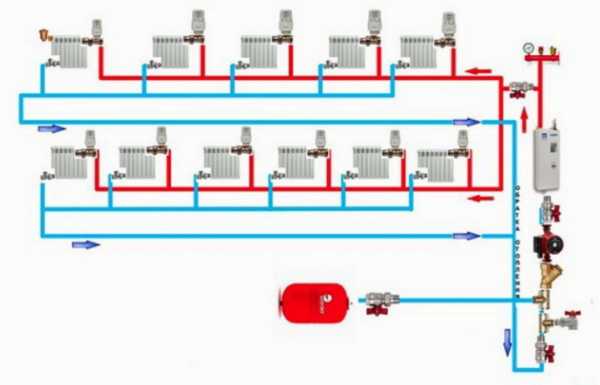

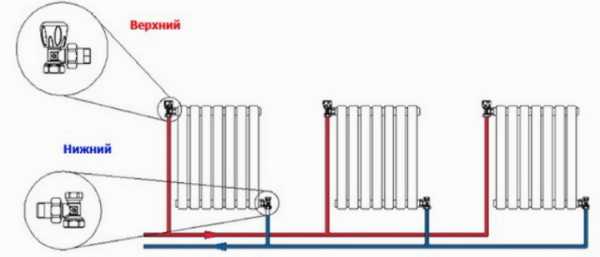

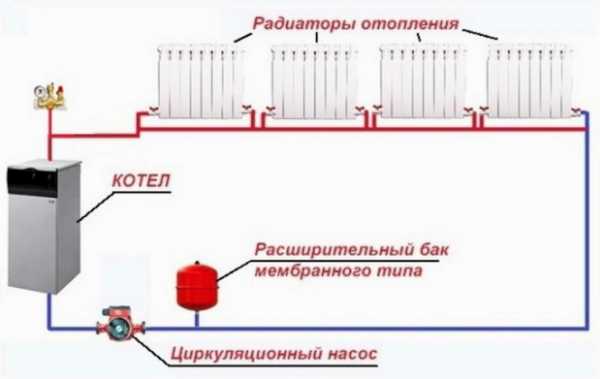

Схема системы с регуляторами

Каждый отопительный сезон преподносит свои сюрпризы с трудностями обогрева помещений, как для жителей многоэтажных домов, так и частных коттеджей. От того, как отрегулирована температура батарей отопления, зависит качество равномерного обогрева всех помещений дома.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

  1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
  2. Снизить до 25% затраты на теплопотребление.
  3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

  • В середине или в угловой части дома.
  • Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

  • Утеплить стены, углы, полы.
  • Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

  • В случае индивидуального отопления, регулировка проходит легче, когда:
  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Типы регулировочных кранов

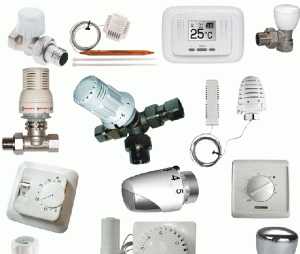

Виды кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

  • Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

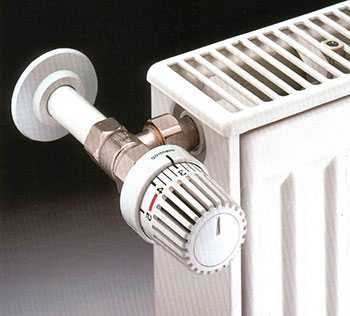

Обычный терморегулятор прямого действия

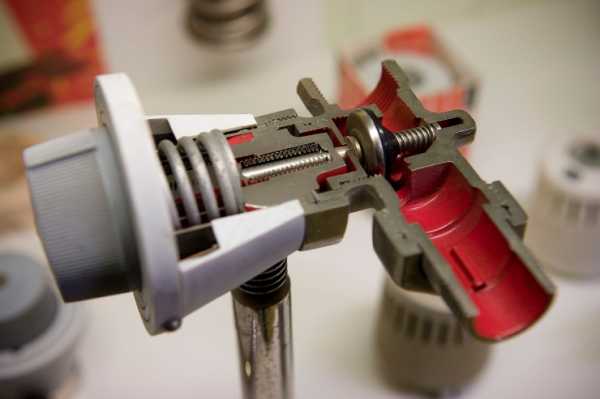

Принцип устройства

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

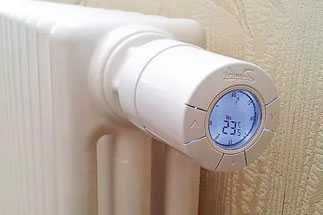

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

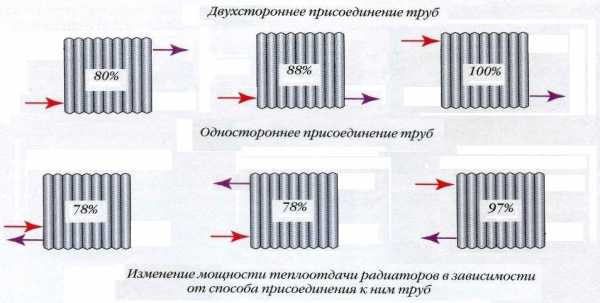

Схемы подключения

  1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
  2. Затем необходимо отрегулировать давление в батареях.
  3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
  4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
  5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
  6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Заключение

Установка завершена

Сегодня для поддержания комфортной температуры в квартире, каждый радиатор системы отопления должен обустраиваться системой регулировки.

Современные терморегуляторы помогают не только поддерживать тепловой баланс внутри помещения, но и сэкономить энергозатраты на нагрев теплоносителя.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Регулировка радиаторов отопления обраткой или подачей. Где поставить расширительный бак. Почему стояк горячий, а батареи холодные

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, е

ikcn.ru

Регулировка температуры батарей отопления отопления

Содержание статьи:

Вопрос о регулировке температуры батарей отопления встаёт тогда, когда в отопительный сезон температура в помещении не удовлетворяет находящихся в нем людей. В основном это касается не только многоквартирных домов с центральным отоплением, где частенько, особенно в межсезонье, становится невыносимо жарко. Но и частные дома с индивидуальным отоплением нуждаются в возможности регулировки радиаторов отопления.

Так температура в разных комнатах жилого дома для комфортного проживания в нем должна различаться. Например, в спальне должно быть прохладнее, чем например в гостиной. Поэтому уже на этапе проектирования и монтажа системы отопления должна быть предусмотрена возможность это делать. А если это не было сделано, то при необходимости это нужно сделать.

Но прежде чем приступать к модернизации системы отопления нужно уяснить для себя одно обстоятельство. Регулировка радиаторов от исходной температуры возможно только в сторону понижения температуры. Поднять выше, чем было регуляторами невозможно.

Как повысить мощность отдачи радиатора

Повышать мощность отдачи радиаторов можно только за счет повышения температуры теплоносителя. Или смены радиаторов на более эффективные (поменять старые, забитые, чугунные на современные биметаллические, алюминиевые, стальные и т. д.). Замена подводящих труб радиатора на новые, добавления дополнительных секций к установленным батареям и ещё ряда факторов, влияющих на это. Даже от способа подключения радиатора в систему отопления будет зависеть его температура.

Поэтому из выше изложенного становится ясно, что например, если у вас в квартире, имеющей централизованное отопление, радиаторы не справляются в полной мере со своей задачей, то поднять температуру теплоносителя вам не представится возможным, так как вы этим не занимаетесь и не можете этого делать. Поэтому стоит лучше обратить внимание на качество самих радиаторов или, например на утепленность окон и всей квартиры в целом. Возможно, будет рациональней вложить деньги допустим на новые стеклопакеты. В частном доме с индивидуальным отоплением пожалуйста, регулируйте температуру воды в системе котлом отопления, но опять же качество утепления дома основополагающий фактор тёплого дома. Возможно, система отопления у вас в норме и прибавляя котел, будете тратиться на энергоресурсах.

На что влияет регулировка температуры радиаторов

Экономия

Как вы уже знаете, что регулировать температуру батареи это значит выставлять её в температурный диапазон, от полностью выключенного радиатора, до температуры максимальной, когда она была без регулятора (если старая система) или максимальной мощности, заявленной производителем радиаторов (если система отопления новая и соблюдены все условия благоприятствующие этим показателям). То есть, убавив температуру радиаторов, вы будете экономить свои денежные средства на отоплении частного дома. И квартиры тоже, при наличии у вас теплового счетчика.

Комфорт

Здесь, мы думаем, много говорить не стоит, так как основополагающая мысль самой задумки иметь регулируемые батареи отопления, связаны с комфортом. Именно поэтому вы, скорее всего здесь и читаете эту страницу.

Поэтому не будем вас больше мучить и перейдем непосредственно к теме как же всё-таки батареи отопления сделать регулируемыми.

Регулируется температура радиаторов за счет скорости прохождения теплоносителя через него. Эту скорость можно регулировать, как за счет ручных регуляторов, так и автоматическими регуляторами.

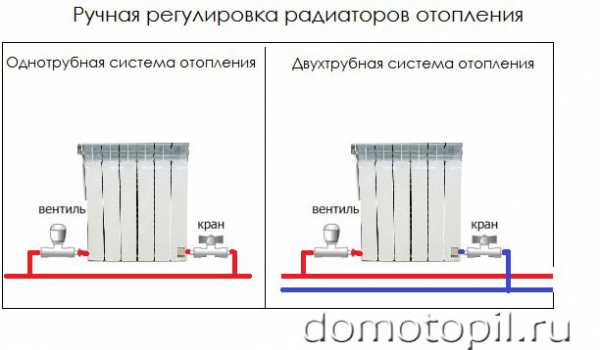

Ручные регуляторы

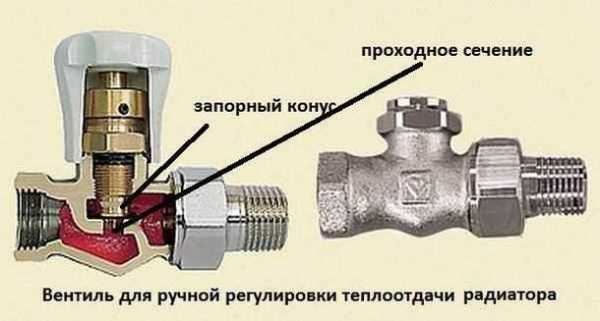

Ручная регулировка производится за счет вентиля, установленного на поводящей или отводящей теплоноситель от батареи трубах. Схема, в зависимости от вида системы отопления (двухтрубная или однотрубная) немного отличается:

Здесь всё просто, стало жарко–прикрыли вентиль, холодно–открыли.

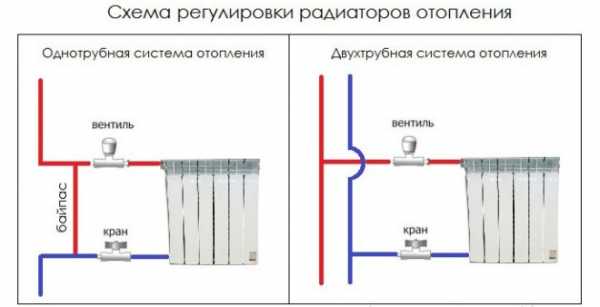

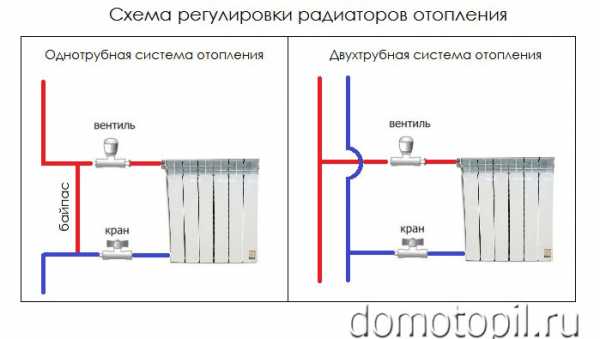

Обращаем ваше внимание, что байпас при однотрубной системе отопления обязателен. Он нужен для того, что бы в случае полного закрытия вентиля радиатора, батареи, расположенный дальше по системе не остались без горячего теплоносителя. Это особенно актуально, если речь идет о многоквартирном доме, где, если это произойдет, будете иметь неприятный разговор с вашими соседями, расположенными ниже по стояку, а так же возможно с управляющей компанией, если они обнаружат причину холодных квартир у вас в доме.

Радиатор оснащается дополнительно ещё одним краном для того, что бы в случае появления протечки на радиаторе, её можно было устранить или заменить радиатор без отключения всей системы.

Как не надо регулировать температуру радиатора

Пожалуй, нужно акцентировать ваше внимание на одной важной вещи. Что для регулировки радиаторов нужно ставить именно вентили, не шаровые краны.

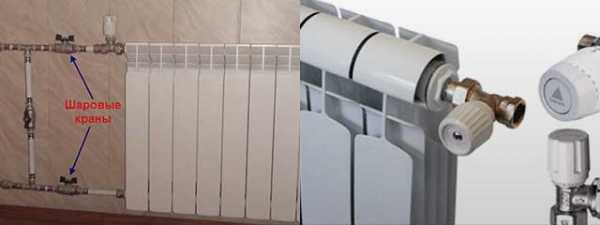

Частенько на радиаторы ставят по два шаровых крана на случай внештатных ситуаций, когда данный участок требует срочного ремонта. Данные краны дают возможность произвести ремонт без слива системы отопления или перекрытия общего стояка дома. Некоторые регулируют батареи именно ими. Этого делать не стоит.

Шаровые краны являются запорной арматурой, у него есть только два рабочих положения, это открыто, либо закрыто. Никаких промежуточных рабочих положений он не имеет. Да он будет уменьшать скорость прохождения теплоносителя через радиатор на столько, на сколько вам это нужно. Но дни его будут сочтены. Дело в том, когда положение этого крана между «открыто» и «закрыто», шар, покрытый защитным слоем, начинает разрушаться мелкими частицами в виде песка, окалин, ржавчины, находящимся в теплоносителе. Особенно в теплоносителе центрального отопления. В местах нарушенного слоя начинает откладываться известковые отложения, ржавчина и прочее. В итоге ручка крана вместе с шаром сначала перестает крутиться, а потом и вовсе начинают течь. Что приведет к ситуации, когда нужно будет сливать всю воду из системы отопления и перекрывать стояк дома, ведь кран, который был предназначен для этого, уже не работает.

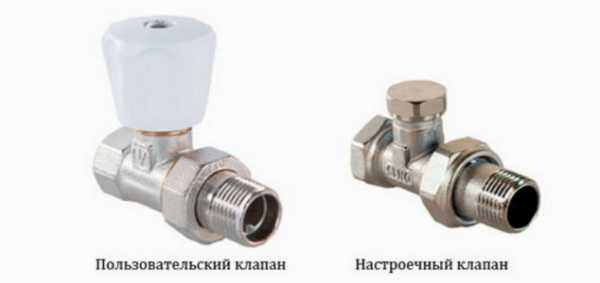

Какие вентили использовать для регулировки

Для регулировки температуры батарей отопления применяют специальные радиаторные регулирующие вентили. Они специально предназначены для использования в системах отопления, как индивидуального, так и центрального. Они стойкие к теплоносителю, содержащему твёрдые частицы, а также способны к высокой пропускной способности. Существуют они, как с прямым, так и с угловым подключением.

Вентили эти надежны, долговечны, приемлемы в цене, эффективно справляются со своим прямым назначением. Единственным минусом ручных регуляторов является периодический контроль и регулировка. Приходится время от времени подкручивать, то в большую, то в меньшую степень, в зависимости от климата на улице, температуры теплоносителя и помещения.

Автоматические регуляторы

Человек по своей природе такое существо, которое постоянно пытается облегчить себе жизнь, в том числе и быт. Поэтому на ряду с ручными регуляторами радиаторов существует и автоматические.

Преимущество автоматических регуляторов в том, что выставив однажды нужную температуру батареи, можно на долго забыть о повторной регулировки.

Автоматическая регулировка осуществляется при помощи термостатов и трехходовых клапанов.

Регулировка термостатами

Термостатические регуляторы температуры радиаторов отопления имеют много названий, но суть этого не меняется. Для себя нужно уяснить, что автоматический регулятор делится на две основные части:

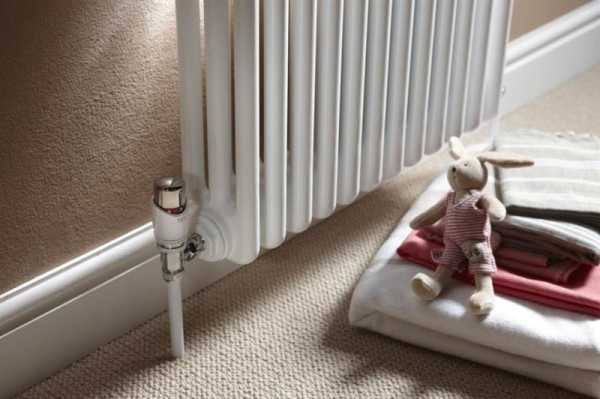

Термостатический клапан (термоклапан)

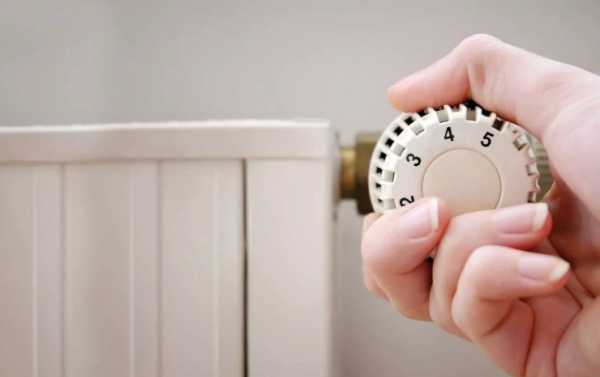

Термостатическую головку (термоголовку)

Когда мы говорили про ручные регулирующие вентили, термоклапан в них, как таковой уже имеется. Поэтому при необходимости вы можете свой ручной радиаторный вентиль в любой момент превратить в автоматический, купив дополнительно термоголовку и накрутить её без проблем на термоклапан.

Когда, как термоклапан не имеет широких различий в конструктивных особенностях, термоголовки представлены широким выбором и функционалом. От простых, до термоголовок с выносным датчиком температуры помещения и электронным управлением. Пожалуй, выбор ограничивается лишь кошельком потребителя.

Простые термоголовки не нуждаются в электрическом питании. Они работают за счет специальной капсулы, содержащей жидкость или газ. Содержимое капсулы расширяется или сужается при изменении температуры и давит с определённым усилием на шток термоклапана, изменяя скорость подачи теплоносителя в радиатор.

Более дорогие термоголовки, оснащенные дисплеем, требуют наличия питающего элемента в виде батареи но, как правило одной батарейки хватает на долго. А также могут требовать постоянного питания от сети, например при наличии системы «умный дом»

Регулировка трехходовыми клапанами

Использование трехходового клапана для регулировки температуры радиаторов в практике встречается редко, так как если сравнивать цену одного «трехходовика» и обычного радиаторного регулятора, то последний обойдется дешевле. Но всё же пару слов о таком способе нужно написать.

Ставится трехходовой клапан на подающей трубе радиатора, впрочем, следующая схема визуально это показывает:

На трехходовой клапан накручивается такая же термоголовка, которая уже упоминалась выше, на которой выставляется нужные параметры. Как только температура теплоносителя приблизилась к заданной, трехходовой клапан начинает перепускать воду через байпас, мимо радиатора.

Пожалуй, это весь исчерпывающий материал по теме регулировки батарей отопления многоквартирного и частного дома. Надеемся, что он был вам полезен.

domotopil.ru

разновидности регулируемых радиаторов, краны и вентили

О регулировке температуры батарей отопления задумываются многие жители города, и на это есть причины — желание сэкономить и получить возможность контролировать качество отопления в доме. Холода часто наступают неожиданно, и каждый владелец квартиры хотел бы иметь терморегулятор, посредством которого получится создавать комфортные для проживания условия как зимой, так и в другое время года.

Имея возможность контролировать температуру батарей, можно существенно снизить расходы на отопление

Преимущества регулировки

О том, что существует регулировка батарей отопления в квартире, знают не все. Более того, не каждый понимает, для чего она нужна.

Однако регулировка температуры батарей отопления имеет минимум 3 преимущества:

  1. Благодаря ей вода по трубам может свободно перемещаться. В результате этого значительно уменьшается вероятность появления так называемой завоздушенности. Отопительная система имеет высокий коэффициент полезного действия, при этом создается благоприятный микроклимат.
  2. Регулируя температуру, можно уменьшать финансовые расходы на нагрев батарей. Если понизить температуру воздуха в комнате всего на один градус, можно добиться экономии свыше 5%.
  3. Благодаря регулировке отопления в особо холодное время можно увеличить подачу тепла.

Следует помнить, что приступать к работе по изменению системы в квартире лучше всего летом, когда необходимость в отоплении еще отсутствует.

С принципом работы радиаторного термостата вы сможете ознакомиться в видео:

Температурные нормы

Когда есть возможность регулировать температуру в батареях, важно уметь правильно определить, в каких случаях и насколько сильно необходимо уменьшать или, наоборот, увеличивать градус в квартире. Главное — не сделать так, чтобы стало слишком жарко или чересчур холодно.

Необходимо научиться определять для себя комфортную температуру

Необходимо научиться быстро определять, какая температура будет наиболее комфортной для проживания. В деле по определению оптимальной температуры для квартиры может помочь СНиП. Для угловых комнат лучшая температура — чуть более +20°C, а вот для всех остальных помещений — наоборот, чуть менее этого значения. Зная об этом, владелец квартиры может без особых проблем изменять температуру воздуха в своих комнатах и чувствовать себя вполне комфортно.

Методы настройки

Не в каждом жилом здании установлены регулируемые батареи отопления, более того, их установка во многих случаях может быть попросту невозможной. Например, регулирующие вентили не могут быть установлены, если здание имеет вертикальную верхнюю разводку, т.е. когда подавать тепло начинают сверху. Следовательно, на верхних этажах всегда слишком жарко, и владельцам квартир приходится даже настежь открывать окна. При этом на нижних этажах батареи чуть холоднее.

Если же в здании имеется однотрубная система, такой проблемы не возникает, поскольку вода после прохождения по радиаторам возвращается обратно в центральный стояк. Благодаря этому теплый воздух равномерно распределяется по комнатам независимо от того, на какой высоте они находятся — хоть на первом этаже, хоть на двадцатом. При этом на подающей трубе у батарей имеются регулирующие клапаны.

Лучшим вариантом для подачи тепла и возможности его регулировать является двухтрубная система отопления. В ней имеются отдельные трубы как для подачи нагретой воды, так и для ее возвращения в систему. В этом случае радиаторы в каждой комнате регулируются отдельно, ведь у каждой из них имеются специальные клапаны.

Регулируя подачу тепла, можно создавать комфорт и значительно сокращать затраты на отопление

Главная цель, которую преследуют при регулировке теплоподачи, — достичь определенной температуры воздуха в комнате. Добиться этого можно одним из двух способов:

  1. Качественным. Метод подразумевает изменение качества воды. Для этого нужно оказывать какое-либо влияние на ее нагрев.
  2. Количественным. При его применении необходимо изменять скорость, с которой подается вода. Делается это посредством циркуляционного насоса или запорного механизма. Если объем подаваемой воды будет уменьшен, то это поспособствует снижению температуры. Если же, наоборот, увеличить скорость подачи воды, в комнате станет теплее.

Если в здании имеется качественное оборудование, возможно использование двух методов одновременно.

Разновидности устройств

Оказывать влияние на температуру воздуха в доме можно лишь при наличии специального регулирующего устройства.

Устройство, регулирующее подачу тепла в дом, может быть нескольких видов

Существует несколько их разновидностей:

  1. Кран. Самый простой тип. Он прикрепляется к батарее и при поворачивании может уменьшать или увеличивать скорость подачи воды. Впрочем, краны, установленные на батареях, — это, скорее, не регуляторы, а средства защиты отопительной системы от аварийных ситуаций.
  2. Вентиль. Это недорогое приспособление, которое действует по тому же принципу, что и кран. Поскольку на вентилях отсутствует какая-либо температурная шкала, регулировать с их помощью тепло в квартире можно лишь наугад — сначала повернуть, а потом подождать и посмотреть, что изменится.
  3. Устройства с термической головкой.

Последний тип теплорегуляторов подразделяется на два подтипа. Они таковы:

  1. Регуляторы прямого действия. Их основной элемент — наполненный газообразным веществом или особой жидкостью сифон. Этот элемент способен реагировать на любые малейшие изменения температуры воды, циркулирующей в системе. Если вода станет горячее, то газообразное вещество или жидкость внутри сифона начнет расширяться и оказывать давление на специальный клапан. Последний начнет перемещаться и перекрывать циркулирующей воде доступ в трубы. При уменьшении температуры воды в трубах будет происходить обратный процесс.

    Электронный датчик регулирует теплоподачу по заданным параметрам

  2. Устройства с электронным датчиком. Владелец может задать ему нужные параметры, после чего оно автоматически, управляясь «электронным мозгом», будет следить за изменениями температуры циркулирующей по трубам воды. Если температура станет выше заданного параметра, то скорость подачи воды ументшится. Если же теплоноситель, наоборот, станет холоднее, подача его увеличится.

Нередко бывает, что низкое качество установленного терморегулятора вынуждает жильцов испытывать дискомфорт. Тогда они начинают задумываться о том, как можно улучшить отопление, повысив его эффективность.

Самостоятельная корректировка

Прежде чем искать способ повышения качества отопления в квартире, нужно понять, почему воздух в комнатах плохо нагревается. Возможно, это просто какие-то изъяны в отопительной системе, а может быть, у радиаторов слабая теплоотдача.

Самые частые причины плохого отопления комнат в квартире следующие:

  1. Завоздушенность отопительной системы. Если в трубах много воздуха, то они заметно хуже выполняют свою основную функцию. Исправить проблему можно посредством слива воды.
  2. Ошибки при подключении. Например, если байпас останется открытым, движение воды по трубам будет нарушено.
  3. Неправильные расчеты системы на начальном этапе. Возможно, был выбран не тот диаметр труб, установлено слишком много или мало батарей.
  4. Засор отопительной системы. В трубах при длительном использовании неизбежно появляется засор, который препятствует движению воды. Именно поэтому из-за недостаточного объема горячей жидкости воздух в помещении плохо прогревается.

    Засоры в трубах могут стать причиной понижения температуры в доме

Помимо вышеперечисленных, могут быть и другие причины некачественного отопления. Выявить их помогут специалисты.

Есть множество способов увеличить недостаточный коэффициент полезного действия отопительной системы в квартире. Главное — точно выявить причину такой проблемы. Например:

  1. Если неправильно подключена батарея, нужно изменить подключение. Предварительно такое действие должно быть согласовано с управляющей компанией.
  2. Если же причина недостаточного отопления кроется в неверно проведенных расчетах, то проблему можно решить подключением еще одной или нескольких батарей.

Бывает, что в помещении из-за каких-то неполадок в работе отопительной системы не холодно, а слишком жарко. В этом случае нужно уменьшить большой поток тепла. Сделать это поможет только терморегулятор.

Регулировка температуры в помещении посредством терморегулятора проходит в 3 этапа:

Процесс регулировки температуры терморегулятором происходит в несколько этапов
  1. На каждом радиаторе следует стравить воздух.
  2. Отрегулировать давление в радиаторах. Для этого на первой от котла батарее откручивается вентиль (достаточно будет пары оборотов). Затем на следующей батарее вентиль прокручивается уже в три оборота и так далее. Отдаляясь от котла, необходимо увеличивать количество оборотов на один. В результате давление воды будет равномерно распределено по всем батареям.
  3. Устанавливается терморегулятор. Причем его вид зависит от типа системы отопления, использующейся в квартире.

Если система принудительная, следует устанавливать специальные вентили. В проточной регулировать температуру лучше всего помогут терморегуляторы, а в двухтрубной можно изменять не только степень нагрева воды, но и ее объем в радиаторах.

Особенности эксплуатации

После установки терморегуляторов необходимо проверить их работоспособность и отрегулировать батареи. Придется подождать начала отопительного сезона и запуска центрального теплоснабжения, но перед этим важно провести полную регулировку отопительной системы:

  1. Проверить работоспособность регуляторов.
  2. Убедиться в том, что параметры регулирующих устройств соответствуют тем данным, которые указаны в их техническом паспорте.
  3. Устранить неисправности, если они были обнаружены при проверке работоспособности.
После установки терморегуляторов, обязательно проверите их работоспособность

При эксплуатации терморегуляторов не стоит забывать о том, что на работу системы оказывают влияние особенности климата местности и уровень теплоизоляции помещения. Их обязательно нужно учитывать при регулировке температуры батареи.

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как отрегулировать, убавить батареи отопления в частном доме — читаем во всех подробностях

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг. Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме.

Однако при изменении параметров системы…

Как правильно регулировать температуру батареи отопления, вручную или автоматически

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух

derevyannie-doma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
