Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

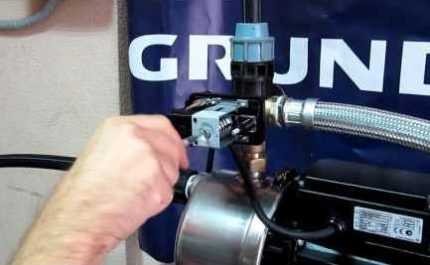

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

  1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
  2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
  3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

muzhik-v-dome.ru

Самостоятельная регулировка реле давления насосной станции (безбашенки)

Обычно реле давления изначально отрегулировано производителем на определенное давление включения и отключения. Это так называемые заводские установки, которые чаще всего имеют значения 1,5-1,8 бар (включение) и 2,5-3 бар (выключение). Но иногда, во время эксплуатации требуется дополнительная регулировка реле давления насосной станции (безбашенки), а как это можно сделать своими руками мы рассмотрим в данной статье.









Содержание статьи:

=>Конструкция реле

=>Принцип действия

=>Регулирование

=>Что необходимо учесть

=>Давление воздуха в гидроаккумуляторе

=>Видео







Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху – контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

На рис.1: 1,2 – пружинные регуляторы; 3 – основание; 4 – гайка крепления реле к переходнику и крышка мембраны; 5 – клеммная колодка для подключения сети 220V, насоса и заземления.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия



Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться.
Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для  этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели)  и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

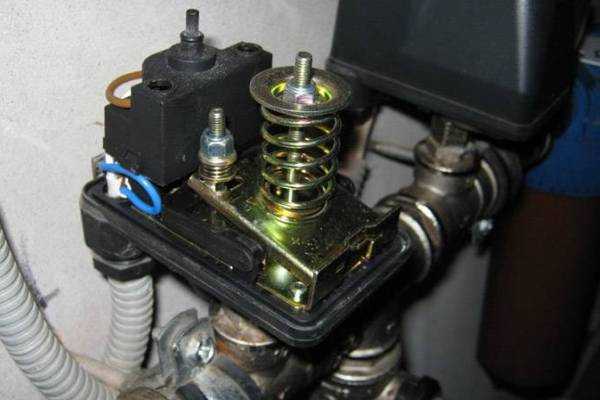

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети



Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» – в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

Изменение диапазона срабатывания реле



Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними – ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса – «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

Что необходимо учесть, выполняя регулировку



Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

  1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
  2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
  3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление воздуха в гидроаккумуляторном баке и регулировка  реле



Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P.

Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел “Контакты” нашего сайта или в коментариях.

Видео по теме

С этим материалом часто читают:



< Предыдущая   Следующая >

www.postroj-dom.ru

Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

  • позволяет всем приборам функционировать в заданном режиме;
  • чутко реагирует на изменение порогов включения/выключения;
  • активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

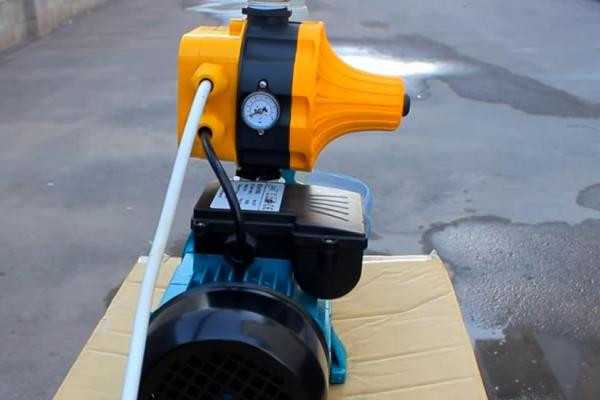

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

  • чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
  • чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
  • движение гайки по часовой стрелке – увеличение параметров, против – снижение;
  • для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
  • перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

  1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
  2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
  3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
  4. Проверяем, как изменилось давление отключения и тестируем систему.
  5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

sovet-ingenera.com

Регулировка давления в гидробаке и настройка реле давления насосной станции

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

  1. Корпус (см рисунок ниже).

  1. Фланец для подсоединения модуля к системе.
  2. Гайка, предназначенная для регулировки отключения аппарата.
  3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
  4. Клеммы, к которым подключаются провода, идущие от насоса.
  5. Место для подключения проводов от электросети.
  6. Клеммы заземления.
  7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

  1. Отключите оборудование от электросети.
  2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
  3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

tehnika.expert

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления – процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре – можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

  1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
  2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
  3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

  1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
  2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
  3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
  4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

  1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
  2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

  1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
  2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
  3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
  4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
  5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

belkin-labs.ru

Самостоятельная регулировка реле давления насосной станции – простые способы настройки

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

  • нижний уровень – 1,5-1,8 бар;
  • верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

  1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
  2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
  3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
  4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

otepleivode.ru

Видео регулировки реле давления насосной станции Джамбо, Марина, Grundfos

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Оглавление:

  1. Как настроить
  2. Видео

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

  • давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
  • давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

  • Прижимная гайка P– установка верхнего предела давления, по достижении которого насос отключается.
  • Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм., предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.



watersyst.goldroofas.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
